Как заряжать аккумулятор зарядным устройством «Кедр»

Наличие собственного зарядного устройства только для начинающих автомобилистов кажется не слишком оправданным. Но каждый мало-мальски опытный автовладелец знает, что ситуации бывают разные, и севший аккумулятор – отнюдь не редкость в автомобильной практике.

Впрочем, АКБ нуждается в подзарядке и в профилактических целях, особенно в зимнее время, когда при городском режиме езды аккумулятор просто не успевает заряжаться от генератора.

Что касается выбора зарядного устройства, то это задача, прямо скажем, непростая. Сегодня мы расскажем о серии отечественных ЗУ «Кедр», опишем их характеристик, отметим достоинства и недостатки, а также расскажем, как ими пользоваться. Это позволит сделать выводы о том, насколько эти зарядники подходят для вашей модели авто.

Восстановление работоспособности

Снижение емкости аккумулятора происходит в результате частичной сульфатации пластин — образования сульфатов на электродах. Повысить работоспособность и увеличить долговечность АКБ в этом случае можно. Для этого необходимо:

1. Подсоединить зажимы прибора к клеммам.
2. Тумблер перевести в положение «Циклически».
3. Подключить к АКБ лампочку 12В или 6В.

Восстановление работоспособности происходит по следующей схеме: устройство зарядное «Кедр» в течение 45 секунд заряжает батарею, а затем отключается, и в работу вступает лампа, которая в течение 15 секунд разряжает аккумулятор. Такой циклической зарядкой/разрядкой повышается ресурс и работоспособность АКБ.

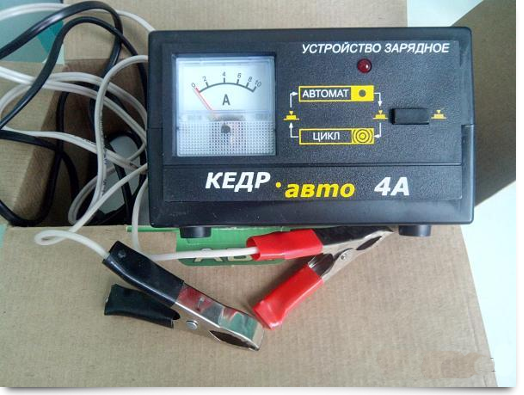

Устройство зарядное Кедр АВТО 4A предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Устройство Кедр АВТО 4A обеспечивает автоматическое отключение при окончании заряда в режиме «АВТОМАТ». В устройстве предусмотрен стрелочный индикатор (амперметр) и световой индикатор, который: при включении режима «АВТОМАТ» — не светится; при окончании заряда в режиме «АВТОМАТ» — мигает; при включении режима «ЦИКЛ» — светится равномерно.

Устройство КЕДР-АВТО обеспечивает ускоренный режим заряда полностью разряженной (до 10 В) батареи при компромиссном значении начального тока равном 3 — 4 А. При этом через 1 — 2 часа (в зависимости от степени разряда батареи и напряжения в сети) значение зарядного тока уменьшается до величины около 2 А и продолжает уменьшаться к концу заряда до 1 А и менее. Такой режим исключает значительный нагрев батареи при заряде и сокращает время заряда полностью разряженной батареи до 3 — 6 часов.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Общие характеристики устройства
Модель	Кедр-Авто 4А
Номинальное напряжение питающей сети, В	220
Частота сети, Гц	50
Номинальное напряжение заряжаемой батареи, В	12
Зарядный ток, А (макс.)	4 A
Номинальная потребляемая мощность, Вт	85
Относительная влажность воздуха, не более	98% при 25°С
Атмосферное давление, кПа	от 84 до 106
Размеры	185x130x90
Комплектация
Изделие	1 шт.
Паспорт	1 шт.
Инструкция	1 шт.
Упаковка	1 шт.
Подходит для аккумуляторов
Тип заряжаемого аккумулятора
Ёмкость заряжаемого аккумулятора	30 — 75 А/ч

Правила эксплуатации на примере «Кедр-Авто 4А»

«Кедр-Авто 4А» — наиболее распространенная модель в рассматриваемой линейке зарядных устройств. Вследствие этого стоит рассмотреть правила эксплуатации и принцип работы именно на примере данного ЗУ.

Перед началом работы клеммы ЗУ подключают, с соблюдением полярности, к токовыводам аккумулятора и подсоединяют зарядное устройство к сети 220В.

Прибор предназначен для работы в 2-х режимах: «автомат» и «цикл, у каждого из которых имеются свои особенности. Первый обеспечивает восстановление АКБ путем десульфатации. Второй исключает вмешательство человека. ЗУ самостоятельно выбирает уровень тока, который постепенно снижается, отключая прибор при достижении напряжения АКБ в 13.2 В.

Разберем работу на режиме «Автомат»:

• для активации данного режима следует лишь перевести переключатель в соответствующее положение. После чего сразу же начнется зарядка;
• о завершении процесса будет сигнализировать индуктор — он начинает светиться;
• после окончания работы ЗУ надо отключить от сети, затем отсоединить зажим от токовывода «-» АКБ, а только потом от «+».

Перед тем как активировать режим «Цикл», который обеспечивает десульфатацию пластин АКБ, к аккумулятору надо подключить лампу постоянного тока напряжением 12 В и мощностью от 6 Вт. Заглушки банок на время работы прибора следует вывинтить.

«Кедр» заряжает батарею 45 сек, затем отключается. После этого 15 сек лампочка аккумулятор разряжает. Само ЗУ автоматически не выключается, прерывать процесс следует самостоятельно.

Осторожно! Специалисты рекомендуют десульфатацию автономного источника питания осуществлять около 8 часов. Устройство автоматически работу не прекращает

Вследствие этого отключать его следует вручную.

Видео о том, что представляет собой ЗУ «Кедр-Авто 4А» и как его правильно эксплуатировать:

https://youtube.com/watch?v=GPrLPtSw1ps

Автоматическое отключение аккумулятора или приставка к ЗУ

Схема представляет из себя систему автоматического отключения аккумулятора при полном заряде, то есть это не совсем зарядное устройство, конечно если дополнить её трансформатором и выпрямителем, то получим полноценное ЗУ.

Начальная схема подвергалась некоторым изменением плата дорабатывалась в ходе испытаний конечную версию платы можно скачать в конце статьи.

Рассмотрим схему.

Как видим она до боли простая и содержит всего один транзистор, электромагнитное реле и мелочевку. У меня на плате также имеется диодный мост по входу и примитивная защита от переполюсовки (на схеме эти узлы не нарисованы).

На вход схемы подается постоянное напряжение зарядного устройства или любого другого источника питания, тут важно заметить, что ток заряда не должен превышать допустимый ток через контакты реле и ток срабатывания предохранителя. В моем случае схема на 8 ампер

Как это работает — при подаче питания на вход схемы заряжается аккумулятор, в схеме есть делитель напряжения (R2, R3, R4) с помощью которого отслеживается напряжение непосредственно на аккумуляторе.

По мере заряда напряжение на аккумуляторе будет расти, как только оно становится равным напряжению срабатывания схемы, которое можно выставить путем вращения подстроечного резистора, сработает стабилитрон, подавая сигнал на базу маломощного транзистора и тот сработает.

Так как в коллекторную цепь транзистора подключена катушка электромагнитного реле, последняя также сработает и указанные контакты разомкнутся, а дальнейшая подача питания на аккумулятор прекратится.

Заодно и сработает второй светодиод, уведомив о том, что зарядка окончена.

В схеме есть еще один светодиод, он светится постоянно, это по сути индикатор наличии напряжения на плате.

Как сказал ранее, делитель отслеживает напряжение непосредственно на аккумуляторе, следовательно, если аккумулятор будучи подключенным к зарядному устройству разрядиться до некоторого значения, схема автоматически сработает и процесс заряда возобновится.

Так как делитель подключен непосредственно к аккумулятору он будет его разряжать, но ток разряда такой мизерной, что его можно не принимать во внимание. Для настройки схемы на ее выход подключается конденсатор большой емкости, он у нас в роли быстрого заряжаемого аккумулятора. Я взял последовательно соединенные ионисторы и подсоединил вместо конденсатора

Я взял последовательно соединенные ионисторы и подсоединил вместо конденсатора

Для настройки схемы на ее выход подключается конденсатор большой емкости, он у нас в роли быстрого заряжаемого аккумулятора. Я взял последовательно соединенные ионисторы и подсоединил вместо конденсатора.

Если брать конденсатор, то его напряжение должно быть 25-35 вольт, сперва подключаем ионисторы (в моём случаи) или конденсатор к выходу схемы соблюдая полярность,

по окончанию заряда сперва отключаем зарядное устройство от сети, затем аккумулятор иначе реле будет ложно срабатывать. При этом ничего страшного не случится, но звук неприятной.

Далее берем любой регулируемый источник питания, например лабораторный блок и выставим на нём то напряжение, до которого будет заряжаться наш аккумулятор и подключаем блок ко входу схемы.

Медленно вращаем подстроечный резистор до тех пор,

пока не сработает красный индикатор, после чего делаем один полный оборот подстроечника в обратном направлении, так как схема имеет некоторый гистерезис.

А теперь проверяем работу

Напряжение на ионисторах или конденсаторе, будет показывать мультиметр при достижении на них порогового значения система отключит питание.

Если напряжение снизится на АКБ, схема опять сработает и будет снова заряжать аккумулятор до заданного значения.

Плату можно скачать здесь…

Автор; АКА Касьян

xn--100—j4dau4ec0ao.xn--p1ai

Как сделать

Десульфатацию автомобильных аккумуляторов, а также зарядно-восстановительную тренировку автомобильных аккумуляторов можно производить при помощи простого зарядно-восстановительного устройства, которое восстанавливает засульфатированные аккумуляторы «асиметричным» током. Кроме методики десульфатации аккумулятора в ручном режиме при помощи простейшего зарядного устройства, как описано в Десульфатация аккумулятора. известен еще один способ тренировки авотомобильного аккумулятора «асиметричным» током, когда в один полупериод аккумулятор заряжается, а следующий разряжается токами 10:1. Такой метод тренировки хорошо зарекомендовал себя не только при десульфатации аккумулятора, но и для профилактики исправных.

Картинкаа кликабельна. Трансформатор можно взять любой, мощностью не менее 200Вт и выходным напряжением 22-25В.

Например, можно использовать телевизионный трансформатор ТС-200.

Сразу после трансформатора включено реле типаРПУ-0 с напряжением на обмотке 24В или любое другое. Если использовать реле на меньшее напряжения, то потребуется подобрать и последовательно с обмоткой реле включить добавочный резистор.

Реле своими контактами подключает зарядно-восстановительное устройство к аккумулятору и предохряняет аккумулятор от разряда в случае пропадания напряжения в электросети.

Заряд аккумулятора происходит во время одного полупериода через диоды VD1. VD2. Во время второго полупериода, когда диоды закрыты, аккумулятор разряжается через резистор R4. Ток разряда составляет 0.5А. Зарядный ток устанавливается пременным резистором R2 и контролируется по амперметру.

Учитывая, что в полупериод заряда часть тока заряда (10%) протекает через разрядный резистор, то показания амперметра необходимо устанавливать 1.8А – амперметр показывает усредненное значение тока, а заряд производится в течение половины периода. Реле в принципе любое с напряжением обмотки 24В

Важно, чтобы контакты реле выдерживали ток не менее 10А

При использовании реле с обмоткой на 12В, его включаем через ограничивающее сопротивление. Транзистор КТ827 модно заменить на КТ825, но при этом необходимо заменить полярность элементов, как показано на втором варианте схемы.

Какртинка кликабельна. В отличие от схемы полного автомата, описанной в Десульфатация аккуумулятора схема.

эта схема отличается простотой и достаточно высокой эффективностью. Ее можно собрать из любых подручных радиоэлементов. При этом требуется соблюсти необходимые напряжения и токи.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут так же установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на не закрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

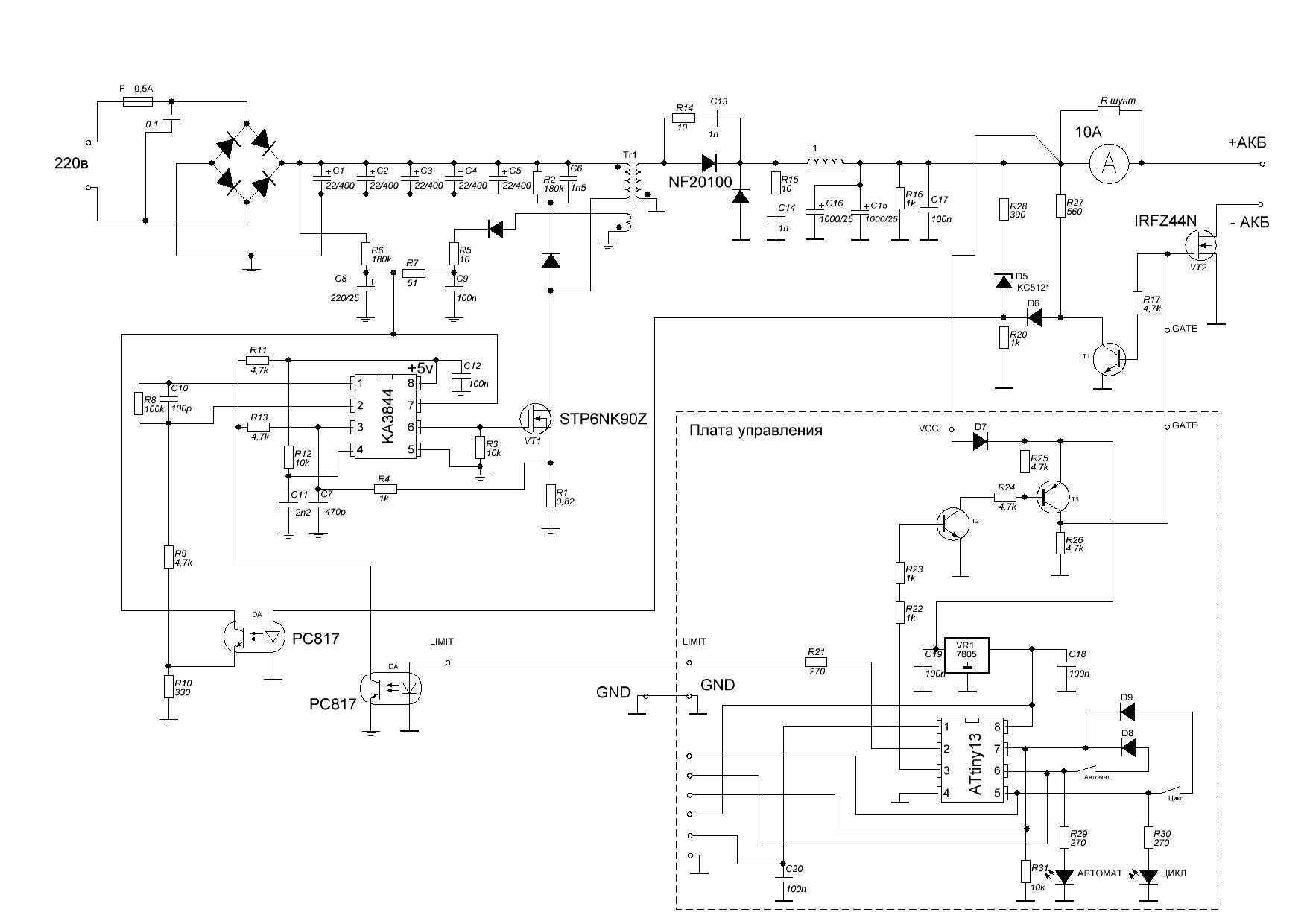

Зарядное устройство Кедр Авто 4А — инструкция, схема

Каждый, кто имеет автомобиль, прекрасно знает, где находится цветной параллелепипед, обклеенный цветными наклейками, зачем он нужен, но мало кто задумывается, что аккумуляторная батарея не вечная, и за ней нужно как минимум ухаживать. Только тогда она сможет протянуть отведенных ей 5-7 лет. А при необходимости ее нужно заряжать. Причем заряжать правильно, и для этого сейчас есть все условия.

Зарядное устройство Кедр Авто 4а

Среды сотен тысяч моделей зарядных устройств (ЗУ), многие автомобилисты предпочитают отечественные зарядки.

То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство Кедр Авто 4а.

У многих возникают сложности с ремонтом этого прибора в силу того, что схема утеряна, а найти оригинальную не всегда удается. Мы порылись в наших архивах, и откопали схему прибора, которую предлагаем для изучения.

Имеет несложную архитектуру, и разобраться довольно просто, если можете отличить резистор от канистры. А если не можете, мы постараемся объяснить что это такое, зачем он нужен и как им пользоваться.

Когда необходимо использовать зарядное устройство

Химия — штука тонкая, а аккумулятор насквозь состоит из химических процессов. В тонкости химии мы погружаться не станем, а выясним то, что касается среднестатистического автомобилиста, его аккумулятора, и зарядного устройства Кедр Авто 4а.

АКБ должна быть в порядке. Зимой и летом. Но она имеет допустимую степень разряженности, которая проверяется довольно просто – при помощи ареометра, если конструкция АКБ позволяет, либо при помощи замера минимального напряжения на выводах.

В первом случае замеряем плотность, во втором непосредственно напряжение. Допустимое значение разрядки АКБ зимой — 25% от номинала, а летом — 50%. Если банка может держать напряжение 1,6 В на протяжении пяти секунд, значит она полностью заряжена.

Если напряжение составляет 1,4 В, значит батарея села на 50%. вся арифметика.

Проводить подзарядку АКБ нужно, и если вы выбрали Кедр Авто 4а, то оно вполне справится со своей задачей в том случае, если оно исправно. А последствия неправильной зарядки могут быть невеселыми для аккумулятора, поэтому каким бы умным не был прибор, его нужно контролировать.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Функции

При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод.

Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока.

Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени.

Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А.

Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!

Подготовка к работе и порядок работы

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.
Открыть крышку в задней стенке зарядного устройства и извлечь шнуры. Установить тумблер включения автоматики в положение «ЗАРЯД».
Тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбрать режимы заряда аккумуляторной батареи.
Если необходимо зарадить аккумуляторную батарею, тумблер режима заряда
переключить в положение «НЕПРЕРЫВНЫЙ».

При необходимости формовки или десульфатации пластин, при снижении емкости аккумуляторной батареи тумблер выбора режима заряда переключить, в «ЦИКЛИЧЕСКИЙ». К клеммам аккумуляторной батареи подключить нагрузку (лампочку 12V 6 Вт).
Подключить, соблюдая полярность, шнур при помощи зажимов к аккумуляторной батарее.
Электронная защита устройства «Кедр-М» от короткого замыкания и неправильного подключения полярности выполнена таким образом, что на выходе зарядный ток появляется только в том случае, если к выходным клеммам подключен источник напряжения (аккумуляторная батарея) напряжением не менее 10В.
Лампочка, подключенная к клемам зарядного устройства, гореть не будет, так как она не является источником напряжения.

Работа в режиме заряда аккумулятора.

Переключение режимов работы устройства «ЦЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯД-ДОЗАРЯД» можно производить в процессе заряда аккумуляторной батареи не отключая его от сети.
Подключить вилку сетевого шнура питания 220 В, при этом начинается процесс заряда аккумуляторной батареи, о чем свидетельствуют показания амперметра.
Ток заряда полностью разряженной аккумуляторной батареи в начале заряда может сосгавитъ 4 А и более, дальше в процессе заряда ток будет уменьшаться.
При достижении заряда аккумуляторной батареи происходит автоматическое отключение зарядного устройства, о чем свидетельствует свечение светодиода «ОКОНЧАНИЕ ЗАРЯДА»
Переключить тумблер включения автоматики в режиме «ДОЗАРЯД» и продолжить заряд аккумуляторной батареи. Батарея считается полностью заряженной, если в процессе заряда плотность электролита не меняется в течение двух часов.
В циклическом режиме заряда после каждых 45 секунд заряда в течение 15 секунд происходит разряд аккумуляторной батареи через подключенную к аккумуляторной батарее нагрузку (лампочку).
В положении «ЦИКЛИЧЕСКИЙ» или «ДОЗАРЯД» автоматика выключается.

Отличительные черты «Кедр-Авто 10»

• Улучшенная система защиты от коротких замыканий, перегрузок и неправильного подсоединения клемм.
• Использование только качественных и современных комплектующих.
• Предпусковой режим, в котором зарядка аккумуляторной батареи осуществляется током 10 ампер. После этого происходит автоматический переход зарядного устройства
  в режим зарядки батареи током силой 4 ампера.
• Основной этап зарядки сменяется режимом подзарядки током в 0,5 ампера. Такой режим позволяет избежать перезарядки и восстановить полный заряд АКБ.
• Десульфатация АКБ может производиться в цикле.
• Номинальный ток в режиме автоматической зарядки составляет 4 А.
• Небольшой вес зарядного устройства
  — всего 600 грамм.
• Гарантия от производителя — 1 год.
• При соблюдении инструкции к зарядному устройству «Кедр-Авто 4А» и «Кедр-Авто 10» срок эксплуатации составляет 5 лет.
