Последовательное и параллельное соединение аккумуляторов
Остальные ячейки, обозначенные зеленым цветом в момент остановки процесса заряда сохраняют текущий уровень емкости, а в момент его возобновления продолжают заряжаться. Вот такой аккумулятор мы сегодня собрали и разобрались как его можно зарядить.
Что являет собой BMS?
Зеленая плата с индикаторами показывала только наличие питания, об окончании зарядки никогда не индицировала — пока оставил ее для той цели, но собираюсь выкинуть ее и воткнуть туда АмперВольтметр куплен, но нет времени ковыряться! Для управления процессом заряда и балансировки был последовательно включен ключ, открытие и закрытие которого осуществлялось по команде, поступающей от BMS. Полный размер Аккум установленный на зарядной базе и подключена балансировка Старый черный аккум, когда окончательно сел, был переделан в адаптер с кабелем и крокодилами для присоединения к автомобильному аккумулятору — поэтому я сначала посчитал что, если двигатель выдержал напряжение 14,2В от заведенного автомобиля, то должен выдержать и 16В — типа всё-равно эти 16 просядут до и будет нормуль! Нагрузкой является сопротивление 1 Ом. Напряжение на каждой из ячеек, объединенных в литий-железо-фосфатную батарею, должно находиться в определенных пределах и быть равным между собой.
При последовательном же соединении равномерного распредения заряда между ячейками не происходит, в результате чего одни элементы остаются недозаряженными, а другие перезаряжаются. КЗ такой батареи, даже разряженной, может привести к большим неприятностям. Продолжение сборки аккумулятора (подключение BMS)
Применение данной платы:
- Зарядка Li-Ion аккумуляторов, встроенных в конечное устройство. Частый случай – в устройстве несколько запараллеленных банок и 1А слишком мало. Ну, сами посудите, есть две-три банки по 2,6-3Ач, общая емкость около 6-7Ач. Заряд такой батареи займет около 7-8 часов, а с данной платкой – около 3 часов. Как пример – самодельные ПБ, аккумуляторные отвертки и минишуруповерты
- Сборка своего «быстрого» зарядника на один или два аккумулятора. Современные высокоемкие аккумуляторы на 3300-3500mah спокойно могут принимать 3-4А, а уж две запараллеленные банки тем более (перед зарядом лучше приблизительно уравнять потенциалы). Сами производители допускают заряд некоторых банок током 3-4А, об этом написано в даташитах на эти банки.
ТТХ:
- Входной разъем – DC Port 5мм + дублирующие выводы;
- Входное напряжение — 4,5V-5,5V
- Конечное напряжение заряда — 4,2V (Li-Ion аккумуляторы);
- Максимальный зарядный ток — 3А;
- Количество модулей TP4056 — 4 (макс. разгонный ток 4А);
- Индикация – дискретный двухцветный светодиод (красный/зеленый);
- Защита от переполюсовки — нет;
- Размеры — 65мм*15мм.

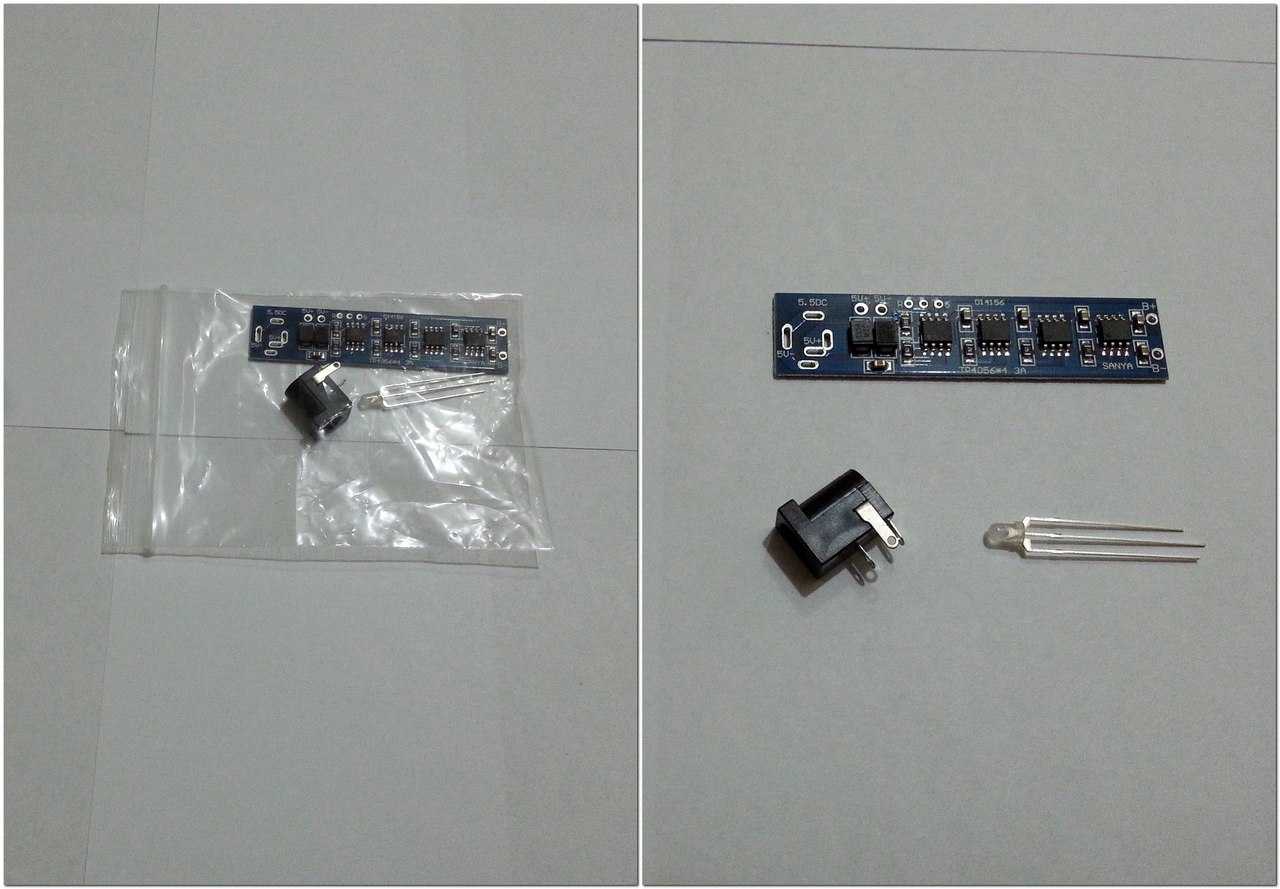

Комплектация:
- Плата заряда 4*TP4056 на 3А;
- Двухцветный трехногий светодиод (красный/синий свет);
- DC разъем 5мм.
Поставляется платка в обычном мелком пакете, до меня доехала за две-три недели. Внутри пакета была своеобразная защита – два склеенных листа пенополиэтилена, внутри которых и была платка:

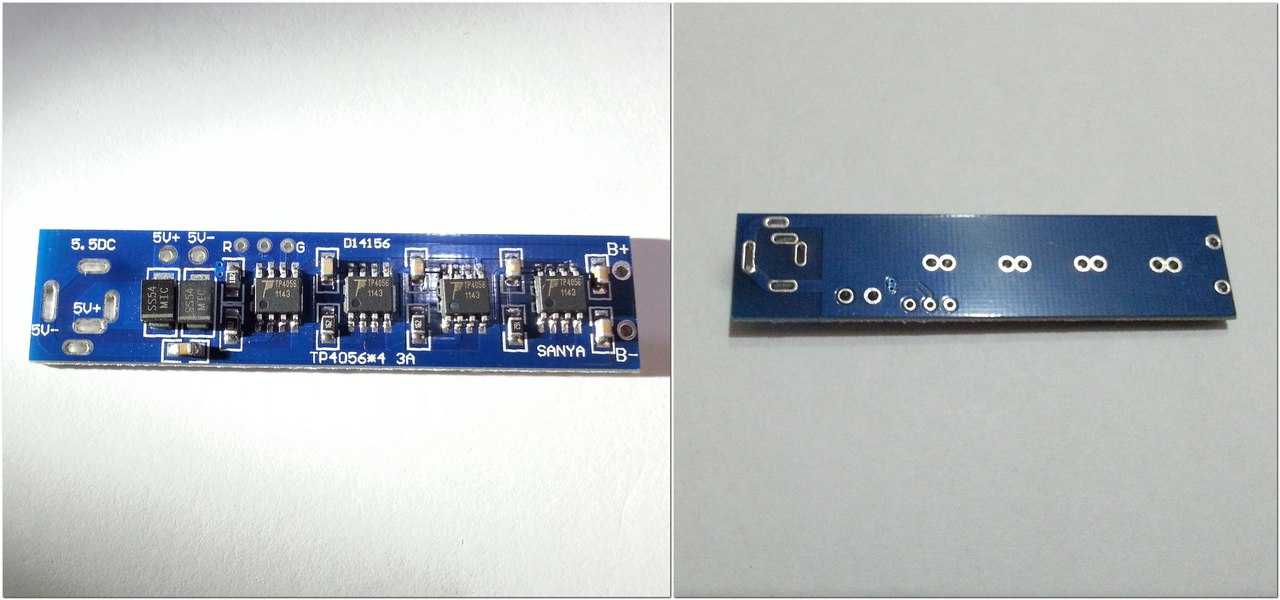

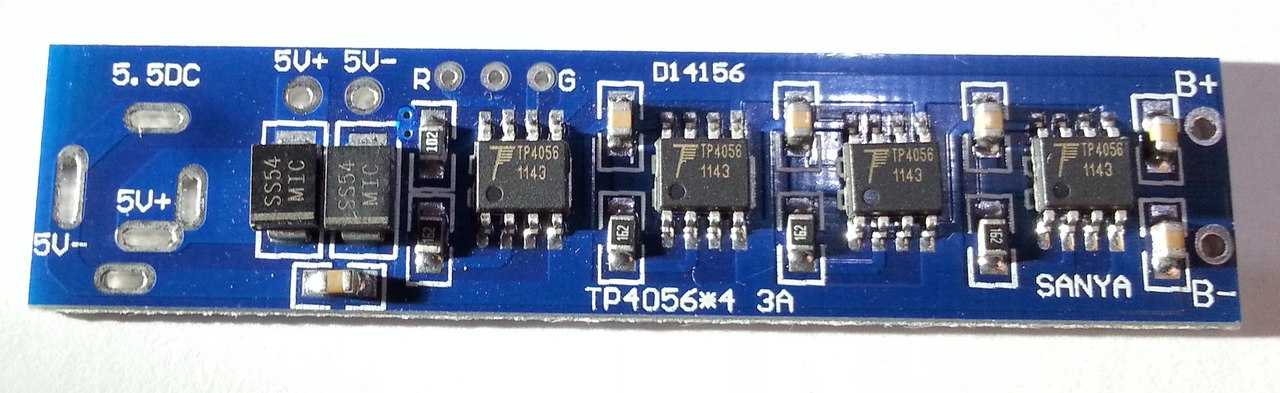

Плата зарядки крупным планом:
По схемотехнике ничего сверхъестественного – просто взяли и запараллелили 4 контроллера TP4056, одновременно уменьшив максимальный зарядный ток для каждого контроллера с 1А до 750ma. Поначалу я не мог понять, почему максимальный зарядный ток всего 3А, ведь контроллеров то четыре, но приглядевшись, увидел не привычный 1,2Ком SMD резистор, а 1,6Ком. Причем во всех плечах стоит резистор 1,6Ком:
Напомню таблицу максимального зарядного тока в зависимости от номинала токозадающего резистора:
В нашем случае стоят резисторы по 1,6Ком для каждого контроллера, по 750ma на плечо. Следовательно, общий максимальный зарядный ток – 3А. Оно и к лучшему, меньше греется платка, да и 4А уже многовато. С другой стороны, если нужен зарядный ток 4А – меняем 4 резистора.
Регулировать общий зарядный ток подпайкой подстроечного/переменного резистора, скорее всего, не получится, ибо нужно задавать для каждого контроллера.
Итого, кому сложно или не хочет сам спаивать народные платки — неплохое решение проблемы.
TP4056 схема подключения с нагрузкой

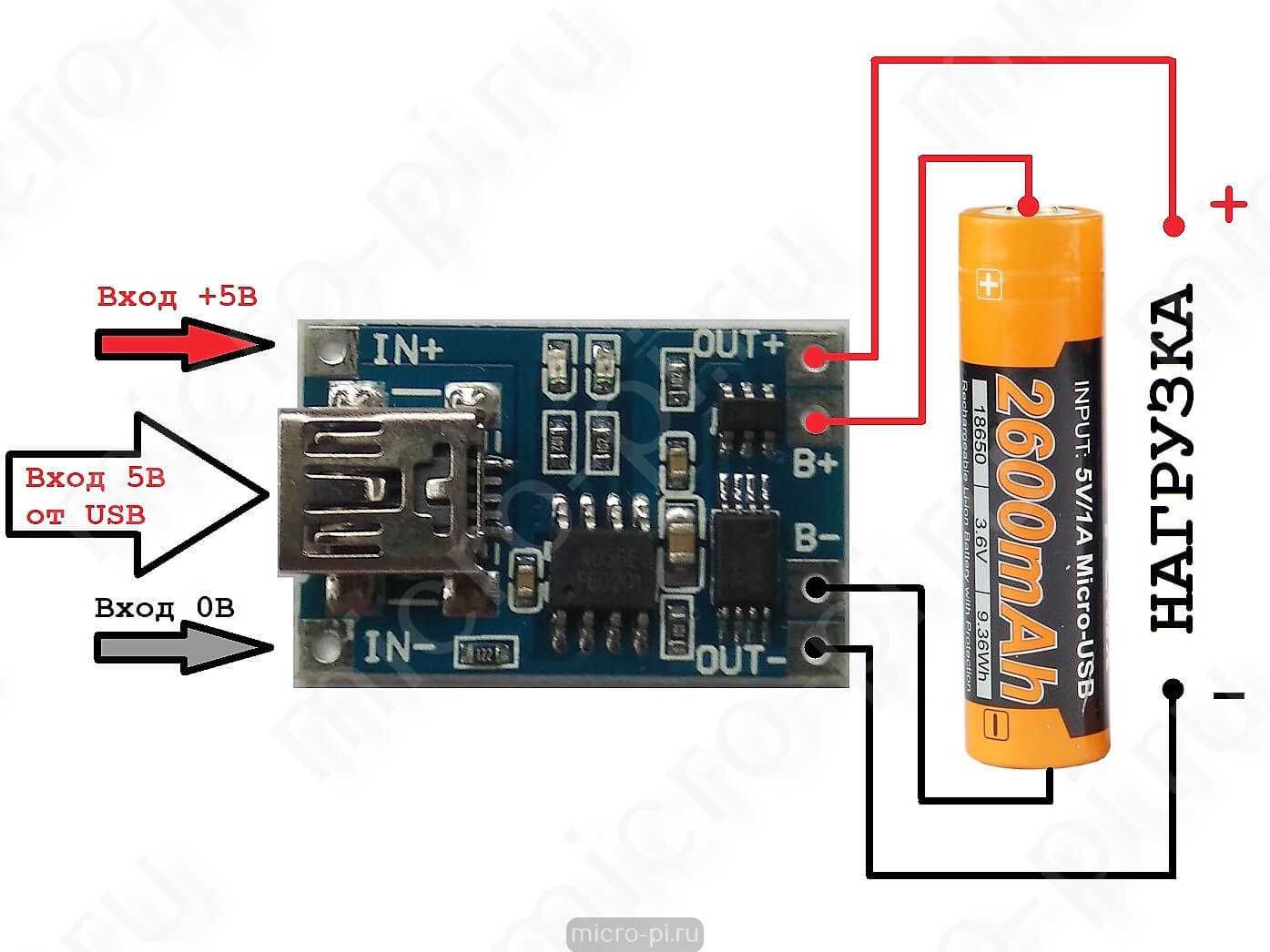

Модуль tp4056 подключение к аккумулятору 18650
На картинке выше, продемонстрировано использование модуля зарядки при подключении к нагрузке с одним аккумулятором 18650
Обратите внимание, что при отсутствии внешнего источника питания, подключенного к USB-порту или контактам IN, на пины OUT начнет поступать питание от аккумулятора. На выходе будет напряжение 3,7 Вольт, но это можно исправить, используя повышающий преобразователь
Модуль TP4056 подключение аккумуляторов 18650
На схеме выше показано, как сделать с помощью модуля зарядки источник бесперебойного питания для микроконтроллера Arduino Uno или power bank. Но для этого следует подключить к модулю TP4056 несколько аккумуляторов, чтобы увеличить емкость батареи и более длительное время работы устройства. Также потребуется любой модуль, повышающий постоянное напряжение до 5 Вольт.
Повер банк на модуле зарядки TP4056
Модуль TP4056 схема подключения к Ардуино плате
Как мы уже говорили, данную схему повер банка можно использовать в качестве источника бесперебойного питания для Arduino Nano или Uno. Для этого к повышающему модулю следует подключить USB шнур. Черный провод USB кабеля припаивается к контакту модуля VOUT-, а красный провод к VOUT+. В качестве питания для модуля зарядки можно использовать солнечные панели или блок питания.
Ответы на 5 часто задаваемых вопросов
Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты
Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора
Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.
Зарядное устройство на тиристоре своими руками
Существует множество электронных схем, в том числе и непростых, с полным набором регулировок и защиты, солидным количеством деталей, зачастую недешёвых. Но большинство автолюбителей отдаёт предпочтение простым зарядным устройствам на тиристоре, из нескольких недорогих компонентов, которые зачастую можно извлечь из отработавшей своё аппаратуры, например компьютера.
Выбор схемы и принцип её работы
Сначала стоит отметить главное достоинство предлагаемой схемы тиристорного зарядного устройства: доступность и малые финансовые затраты. Есть и иные преимущества при использовании в качестве главного компонента недорогого тиристора КУ202:
- Хороший зарядный ток до 10 А.
- Выдаваемая энергия – импульсного типа, что продлевает эксплуатационный ресурс заряжаемой батареи.
- Для сборки понадобятся широко распространённые недорогие детали, найти которые не составит труда.
- Схему тиристорного зарядного устройства для автомобильного аккумулятора просто повторить даже автолюбителю, малосведущему в радиотехнике, а опытному электронщику потребуется и вовсе не более часа, чтобы запустить устройство в эксплуатацию.
По принципу действия это фазоимпульсный регулятор мощности, выполненный на тиристоре и позволяющий изменять силу тока. Управляющий электрод КУ202 питает транзисторная цепь. Чтобы защитить схему тиристорного зарядного устройства для автомобильного аккумулятора от токовых скачков, используется диод VD2. Сопротивление R5 оказывает влияние на зарядный ток, значение которого, как известно, 1/1 от ёмкости АКБ. Для питания схемы понадобится трансформатор, уменьшающий сетевое U = 220 В до 18–22 В. Если в вашем распоряжении оказался трансформатор с большим напряжением на выходе, сопротивление R7 нужно увеличить ориентировочно до 2-х кОм (возможно, резистор придётся подбирать). Диоды выпрямительного моста и тиристор необходимо устанавливать на алюминиевые радиаторы, чтобы исключить перегрев деталей. При монтаже обычных элементов типа Д242–245 не забывайте под корпус подложить изоляционную шайбу.
Принципиальная схема тиристорного зарядного устройства для автомобильного аккумулятора выглядит следующим образом:
Так как схема простая, в ней отсутствует электронная защита: её роль играет предохранитель, устанавливаемый на выходе. При зарядке батарей ёмкостью не более 60 А*ч хватит плавкой вставки номиналом 6,3 А. Установка последовательно подсоединяемого прибора – амперметра поможет контролировать процедуру зарядки. Ниже показана печатная плата, упрощающая сборку ЗУ:
Перечень компонентов в схеме и подбор возможных аналогов
В схеме использован электролитический конденсатор, выдерживающий напряжение не менее 63 В. Мощность резисторов R1-R6 – 0,25 Вт, R7 – 2 Вт. Диоды в выпрямительном мосту пропускают ток до10 А и держат обратное U от 50 В. Такое же напряжение должен выдерживать импульсный диод VD2. Транзисторы VT1 и VT2: КТ3107, КТ502, КТ361 и КТ503, КТ315, КТ3102 соответственно.
Расчёт параметров трансформатора, тиристора и диодов
Одна из отрицательных сторон зарядки на тиристоре – низкий КПД, отчасти обусловленный вторичной обмоткой трансформатора, которая должна свободно пропускать ток, в три раза больший, чем потребляемая АКБ мощность. Как это исправить? Для этого можно тиристор переставить из обмотки II трансформатора в обмотку I, как это показано на схеме тиристорного зарядного устройства для АКБ:
Вся разница этого ЗУ на тиристоре для автомобильных аккумуляторов заключается в подключении диодного моста и регулирующего тиристора в первичную обмотку трансформатора. Так как ток обмотки II приблизительно меньше зарядного в 10 раз, то тепловой энергии на диодах и тиристоре выделяется совсем мало: можно даже не использовать охлаждающие радиаторы (но это не относится к VD5-VD8).
Компоненты и их аналоги:
- выпрямительный блок КЦ402,405 с любым индексом (А, Б, В);
- стабилитрон типа КС524, КС518, КС522;
- транзистор КТ117 с буквами от «Б» до «Г»;
- диодный мост, стоящий на выходе, должен состоять из компонентов, рассчитанных на 10 А (Д242-247).
Зарядное устройство аккумуляторов 18650 своими руками
Сейчас очень популярны аккумуляторные батареи типа 18650. Их используют в повер банках, мощных фонариках, лазерных указках, портативных колонках и для различных самоделок. Продаются как с зарядным устройством, так и отдельно.
В этой статье я расскажу, как сделать простое зарядное устройство для этих аккумуляторных батарей.
Сборка и тестирование зарядного устройства для ознакомления.
Нам понадобится:
1. Шприц 20мл 2. 2 медных проводка 3. Пружинка от держателя батарей (из старой техники или игрушек) 4. Модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом ( ссылка на модуль ) 5. Термоклей 6. Аккумуляторная батарея тип 18650 ( ссылка на батарею )
Из инструментов:
1. Паяльник 2. Клеевой пистолет 3. Канцелярский нож
Шаг 1 Нам понадобится медицинский шприц на 20мл
Шаг 2 Отрезаем канцелярским ножом носик шприца(где вставляется иголка), чтобы он нам не мешал в дальнейшей эксплуатации.
Шаг 3 Берем пружинку от держателей батарей из старой техники(например от пульта или игрушек).
Продеваем снизу в отверстие медный проводок и закрепляем его на спирали пружинки как показано на фото.
Шаг 4 Далее помещаем провод с пружинкой во внутрь шприца и продеваем провод в отверстие, где был отрезанный носик шприца. Фиксируем провод в отверстии термоклеем.
Шаг 5 Берем модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом и крепим его термоклеем на шприц в удобном месте.
Немного о модуле TP4056 5В 1А. ( ссылка на модуль ) Предназначен для заряда литиевых аккумуляторов 3.7В током до 1А. Этот модуль, благодаря размерам и разъему micro USB, легко встраивается в различные устройства и может служить альтернативной заменой для вышедших из строя зарядных устройств литиевых аккумуляторов. Поддерживает различные типы литиевых аккумуляторов, в том числе и популярный 18650. Модуль не защищен от переплюсовки (не соблюдения полярности) подключения, так что будьте внимательны при подключении аккумуляторов.
Шаг 6 Отрезаем от поршня шприца небольшой кусок у основания с резинкой, как показано на фото. Этим будем фиксировать батарею внутри шприца.
Шаг 7 Проделываем отверстие в шприце для медного проводка, чтобы он мог касаться плюсового контакта батареи. Отверстие надо делать на уровне, когда батарея не зафиксирована поршнем шприца. На фото видно, что я ошибочно сделал одно нижнее отверстие в зафиксированном положении батареи.
Шаг 8 После того, как продели провод в проделанное отверстие и зафиксировав поршнем батарею, можно начинать тест зарядного устройства.
Благодаря индикации на модуле можно следить за процессом зарядки(красный светодиод) и завершением процесса заряда батареи(синий светодиод). Устройство актуально благодаря низкой стоимости расходного материала для самодельного зарядного устройства и не сложного исполнения.
Так же можно делать из шприцов 20мл и держатели для данного типа аккумуляторных батарей и использовать их в различных самоделках.
Источник
Параллельное и последовательное подключение TP4056
Платы TP4056 удобно встраивать для заряда литиевых аккумуляторов в различные самодельные устройства. Но такие устройства не всегда ограничивается только одним аккумулятором на 3.7 В, иногда требуется подключать целые аккумуляторные сборки на более высокое напряжение. При этом для заряда хочется использовать дешевые платы TP4056. Если посмотреть характеристики такой зарядной платы с защитой, то там четко написано, что она предназначена для заряда аккумулятора 3.7 В, т.е. представляет собой плату BMS 1S.
Параллельное соединение плат TP4056
Такие платы можно соединять параллельно и это приведет к увеличению тока заряда, а в случае соединения плат с защитой и к увеличению контролируемого тока разряда. При параллельном соединении TP4056 без защиты нужно соединять вместе одинаковые выводы плат. Такое соединение приведет к увеличению тока заряда кратно количеству соединенных плат, т.е. соединив таким способом две платы, мы получим ток заряда 2 А.
Платы с защитой подключаются практически также. Отличие заключается в том, что у них имеются контакты для подключения аккумуляторов и для подключения нагрузки. При параллельном соединении модулей TP4056 с защитой соединяются вводные контакты, контакты для подключения нагрузки, и контакты для подключения аккумуляторов. Такое соединение приводит не только к увеличению тока заряда, но и к увеличению тока разряда, кратно количеству установленных плат.
Последовательное соединение плат TP4056
При сборке литиевых аккумуляторных батарей на 8.4 В, 12.6 В и большее напряжение многие надеются использовать модули TP4056 с защитой для их контроля и зарядки напряжением 5 В. При последовательном соединении таких плат с защитой, действительно можно получить напряжение больше, чем на одном аккумуляторе, и при этом каждый аккумулятор будет защищен. Разъемы плат для входного напряжения при таком способе надеются соединять, как при параллельном соединении, т.е. объединять вместе все плюсовые вводы и соединять между собой все минусовые вводы. Но как только они будут соединены, модули будут работать неадекватно. Нормальная их работа возможна при условии, что платы не будут связаны между собой, кроме как выводными контактами при последовательном соединении.
Получается, что при последовательном соединении модулей TP4056 для их нормальной работы каждому таком модулю требуется отдельный источник питания для заряда конкретного аккумулятора, т.е. блоки питания должны быть с гальванической развязкой.
Для того, чтобы подключить все последовательно соединенные платы TP4056 к одному источнику питания и заряжать аккумуляторы, необходимо внедрить некоторые изменения в схему подключения. Нужно установить переключатель, который в момент переключения будет менять схему подключения с последовательной на параллельную. Только такой способ позволит заряжать все аккумуляторы в сборке от одного источника питания. Так для трех аккумуляторов, подключенных к последовательно соединенным платам TP4056 с защитой, потребуется тумблер с шестью выводами, т.е. с двумя перекидными контактами. Также это можно реализовать с помощью реле, которое автоматически будет переключать в режим заряда при подаче питающего напряжения.
В начальном положении при последовательном соединении трех аккумуляторов на выходе сборки будет 12.6 В при полностью заряженных аккумуляторах. После переключения тумблера связь между выводами плат разрывается, а вводные контакты плат соединяются последовательно. Теперь можно будет заряжать все аккумуляторы от одного источника 5 В. Каждый аккумулятор будет заряжаться независимо от других.
Описание работы зарядки
Стабилизация напряжения построена на базе довольно популярной микросхемы регулируемого стабилитрона tl431. Транзистор в качестве усилительного элемента. Ток заряда задается резистором R1 и зависит только от параметров заряжаемого аккумулятора. Этот резистор советуется с мощностью 1 ватт. А все остальные резисторы 0,25 или 0,125 ватт.
Как мы знаем, напряжение одной банки полностью заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, на выходе зарядного устройства мы должны установить именно это напряжение, которое задается подбором резисторов R2 и R3. Существует очень много онлайн программ по расчету напряжения стабилизации микросхемы tl431. Для наиболее точной настройки выходного напряжения советуется резистор R2 заменить на многооборотное сопротивление около 10 килоом. Кстати, возможно и такое решение. Светодиод у нас в роли индикатора заряда, подойдет практически любой светодиод, цвет на ваш вкус. Вся настройка сводится к установке на выходе напряжения 4,2 вольта. Несколько слов о стабилитроне tl431. Это очень популярная микросхемах,не путайте с транзисторами в аналогичном корпусе. Эта микросхема встречается практически в любом импульсном блоке питания, например компьютернаом, где микросхема чаще всего стоит в обвязке. Силовой транзистор не критичен, подойдет любой транзистор обратной проводимости средней или высокой мощности, например из советских подойдут КТ819, КТ805. Из менее мощных КТ815, КТ817 и любые другие транзисторы с аналогичными параметрами.
Какими бывают литиевые аккумуляторы
В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:
У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.
Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.
Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже (все они имеют номинальное напряжение 3.7 вольта):
| Обозначение | Типоразмер | Схожий типоразмер |
| XXYY0, где XX – указание диаметра в мм, YY – значение длины в мм, – отражает исполнение в виде цилиндра | 10180 | 2/5 AAA |
| 10220 | 1/2 AAA (Ø соответствует ААА, но на половину длины) | |
| 10280 | ||
| 10430 | ААА | |
| 10440 | ААА | |
| 14250 | 1/2 AA | |
| 14270 | Ø АА, длина CR2 | |
| 14430 | Ø 14 мм (как у АА), но длина меньше | |
| 14500 | АА | |
| 14670 | ||
| 15266, 15270 | CR2 | |
| 16340 | CR123 | |
| 17500 | 150S/300S | |
| 17670 | 2xCR123 (или 168S/600S) | |
| 18350 | ||
| 18490 | ||
| 18500 | 2xCR123 (или 150A/300P) | |
| 18650 | 2xCR123 (или 168A/600P) | |
| 18700 | ||
| 22650 | ||
| 25500 | ||
| 26500 | С | |
| 26650 | ||
| 32650 | ||
| 33600 | D | |
| 42120 |
Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.
Схемы зарядного устройства для авто АБ
Для заряда аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в пониженное напряжение при помощи преобразователя.
Простые схемы
Наиболее простой и эффективный способ — использование понижающего трансформатора. Именно он понижает 220 В до требуемых 13-15 В. Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» блошиного рынка.
Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Делают это при помощи:
-
Одного выпрямляющего диода, который устанавливают после трансформатора. На выходе такого ЗУ ток получается пульсирующим, причем биения сильные — срезана только одна полуволна.
-
Диодного моста, который отрицательную волну «заворачивает» наверх. Ток тоже пульсирующий, но биения меньше. Именно эта схема чаще всего реализуется самостоятельно, хотя не является лучшим вариантом. Можно собрать диодный мост самостоятельно на любых выпрямляющих диодах, можно купить готовую сборку .
-
Диодного моста и сглаживающего конденсатора (4000-5000 мкФ, 25 В). На выходе этой схемы получаем постоянный ток.
В приведенных схемах присутствуют также предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс заряда. Их из схемы можно исключить, но придется периодически использовать для контроля мультиметр. С контролем напряжения это еще терпимо (просто приставлять к клеммам щупы), то контролировать ток сложно — в этом режиме измерительный прибор включают в разрыв цепи. То есть, придется каждый раз выключать питание, ставить мультиметр в режиме измерения тока, включать питание. разбирать измерительную цепь в обратном порядке. Потому, использование хотя-бы амперметра на 10 А — очень желательно.
Недостатки этих схем очевидны — нет возможности регулировать параметры заряда. То есть, при выборе элементной базы выбирайте параметры так, чтобы на выходе сила тока была те самые 10% от емкости вашего аккумулятора (или чуть меньше). Напряжение вы знаете — желательно в пределах 13,2-14,4 В. Что делать, если ток получается больше желаемого? Добавить в схему резистор. Его ставят на плюсовом выходе диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора — побольше, так как на них будет рассеиваться лишний заряд (10-20 ВТ или около того).
И еще один момент: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего, будет сильно греться. Потому желательно добавить куллер. Его можно вставить в схему после диодного моста.
Схемы с возможностью регулировки
Как уже говорили, недостаток всех этих схем — в невозможности регулировки тока. Единственная возможность — менять сопротивления. Кстати, можно поставить тут переменный подстроечный резистор. Это будет самый простой выход. Но более надежно реализована ручная регулировка тока в схеме с двумя транзисторами и подстроечным резистором.
Схема зарядного устройства для автомобильного аккумулятора с возможностью ручной регулировки тока заряда
Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что ток через него протекает небольшой. Потому мощность может быть порядка 0,5-1 Вт. Его номинал зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).
Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В. Диодный мост собирается на диодах с рабочим током 5А и выше.
Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла устанавливать на металлической пластине или радиаторе (не менее 300 см2).
Предохранители: на входе ПР1 — на 1 А, на выходе ПР2 — на 5 А. Также в схеме есть сигнальные лампы — наличия напряжения 220 В (HI1) и тока заряда (HI2). Тут можно ставить любые лампы на 24 В (в том числе и светодиоды).
Что такое плата защиты?
В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:
В этих платах используется шестиногий контроллер заряда на специализированной микрухе DW01 (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.
Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:
Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.
Плата увеличивает длину аккумулятора на 2-3 мм.
Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.
Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.
На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе («Protected»).
Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).
Подключение модуля заряда TP4056 с защитой и без защиты
Подключение модулей TP4056 с защитой и без защиты к источнику питания и к аккумулятору, а также в последствии к потребителю, немного отличается. Плата заряда без защиты имеет четыре вывода, два для входного напряжения и два для подключения аккумулятора, а также разъем для подключения питания. Питание подается на IN+ и на IN-, а аккумулятор подключается к выводам BAT+ и BAT-.
У модуля TP4056 с защитой выводов больше, так как здесь аккумулятор и нагрузка подключаются на разные выводы. Питание подается на IN+ и на IN-, аккумулятор необходимо подключать к B+ и B-, а нагрузка подключается к выводам OUT+ и OUT-. При этом выводы B+ и OUT+ совмещенные.
Процесс зарядки
Процесс зарядки состоит из нескольких этапов:
- Контроль напряжения подключенного аккумулятора (постоянно);

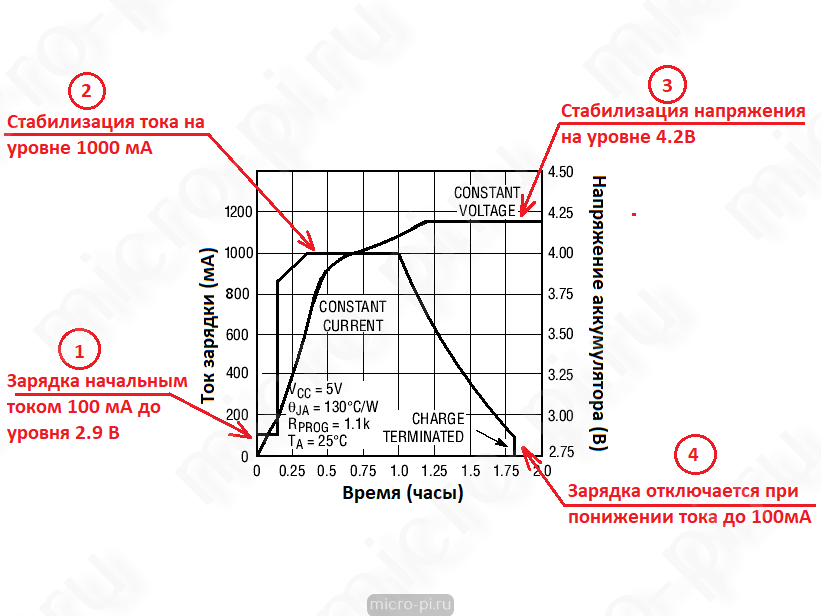

- Зарядка током 1/10 от запрограммированного резистором Rprog (100мА при Rprog = 1.2к) до уровня 2.9 В (если требуется);
- Зарядка максимальным током (1000мА при Rprog = 1.2к);
- При достижении на батарее 4.2 В идет стабилизация напряжения на уровне 4.2В. Ток падает по мере зарядки;
- При достижении тока 1/10 от запрограммированного резистором Rprog (100мА при Rprog = 1.2к) зарядное устройство отключается. Переход к п. 1.
Красный светодиод сигнализирует о зарядке, зеленый (в некоторых версиях плат синий) сообщает, что зарядка закончена.
