Как сделать шуруповёрт напрямую от зарядки

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки. Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

низкая цена;
хранятся в разряженном состоянии.

Недостатки:

обладают эффектом памяти;
высокий саморазряд;
маленькая ёмкость;
малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

меньшие эффект памяти и саморазряд;
большие ёмкость и число циклов заряд/разряд.

Недостатки:

более высокая цена;
плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

отсутствие эффекта памяти;
очень низкий ток саморазряда;
высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

высокая цена;
потеря ёмкости через три года после изготовления.

Причины для переделки аккумуляторного шуруповерта

Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.

Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки:

Инструмент становится рабочим, вполне может заменить мини дрель.
Нет необходимости контролировать уровень заряда батареи.
Сила затяжки не зависит от остающегося заряда аккумулятора.

Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

низкая цена;
хранятся в разряженном состоянии.

Недостатки:

обладают эффектом памяти;
высокий саморазряд;
маленькая ёмкость;
малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

меньшие эффект памяти и саморазряд;
большие ёмкость и число циклов заряд/разряд.

Недостатки:

более высокая цена;
плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

отсутствие эффекта памяти;
очень низкий ток саморазряда;
высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Читать также: Чем можно резать зеркало

Недостатки:

высокая цена;
потеря ёмкости через три года после изготовления.

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

любой подходящий по характеристикам и размеру БП;
китайский БП на 24 В;
самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

выпаять постоянный резистор;
выставить по прибору сопротивление подстроечного резистора 2300 Ом;
подстроечный резистор впаять на место постоянного;
при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.

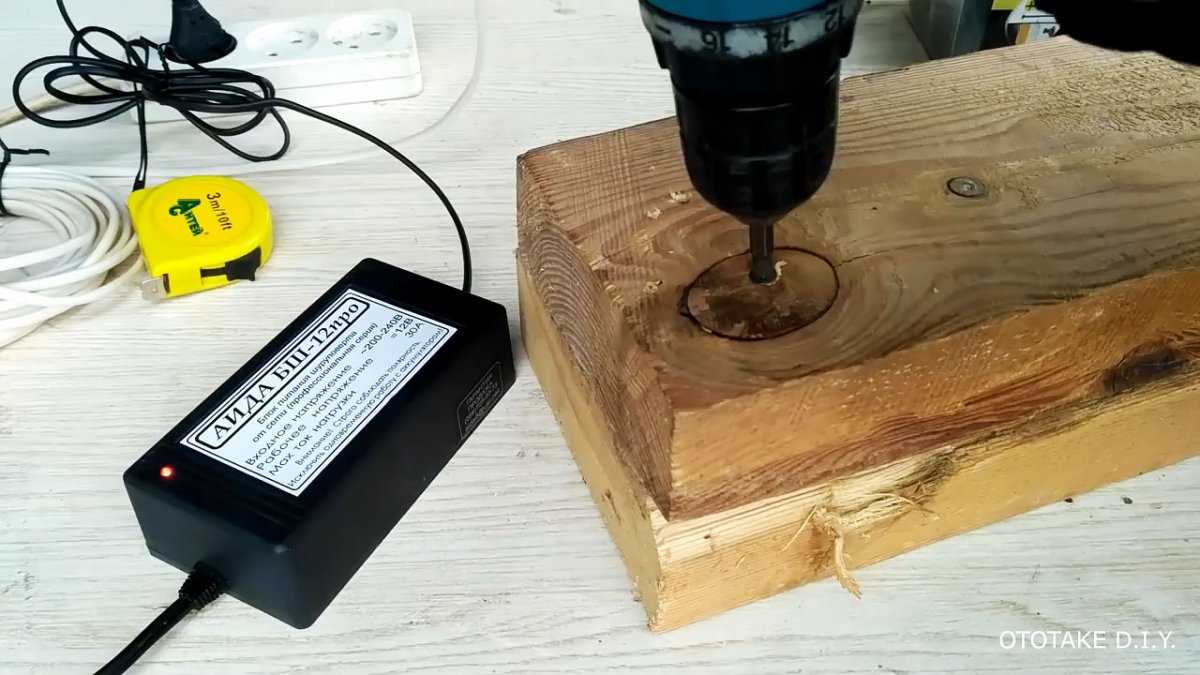

Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Сетевой шуруповёрт своими руками

Самое большое преимущество аккумуляторного шуруповёрта перед сетевым в его мобильности и компактности. Но есть у него и очень большой минус — низкая энергоёмкость аккумуляторной батареи. При напряжённой работе зарядки аккумулятора шуруповёрта хватает минут на сорок, затем его нужно ставить на зарядку. Количество циклов заряд-разряда у аккумуляторов ограничено, вследствие чего аккумулятор приходит в негодность. При редком использовании шуруповёрта происходит саморазряд аккумулятора и разрушение его составных элементов.

Ремонту вышедшая из строя аккумуляторная батарея не подлежит, а приобрести новый бывает проблематично из-за разнообразия моделей и отсутствия стандартизации. И даже если удастся найти нужную модель аккумулятора, то его цена сравнима с ценой нового шуруповёрта и это вызывает вопрос, а нужно ли приобретать новый аккумулятор или можно сделать нечто иное.

Все это подталкивает владельцев шуруповёртов к вопросу, как переделать аккумуляторный шуруповёрт в сетевой.

Способы переделки аккумуляторного шуруповерта в сетевой

Умелые мастера, разбирающиеся в электронике, придумали несколько простых способов переделки аккумуляторного варианта в работающий от сети. Цель любой из этих переделок — обеспечить двигатель устройства необходимым ему для работы напряжением. То есть напряжение в 220 В с переменным током должно преобразовываться в напряжение 12 или 18 В с постоянным. Посмотрим, какие способы есть.

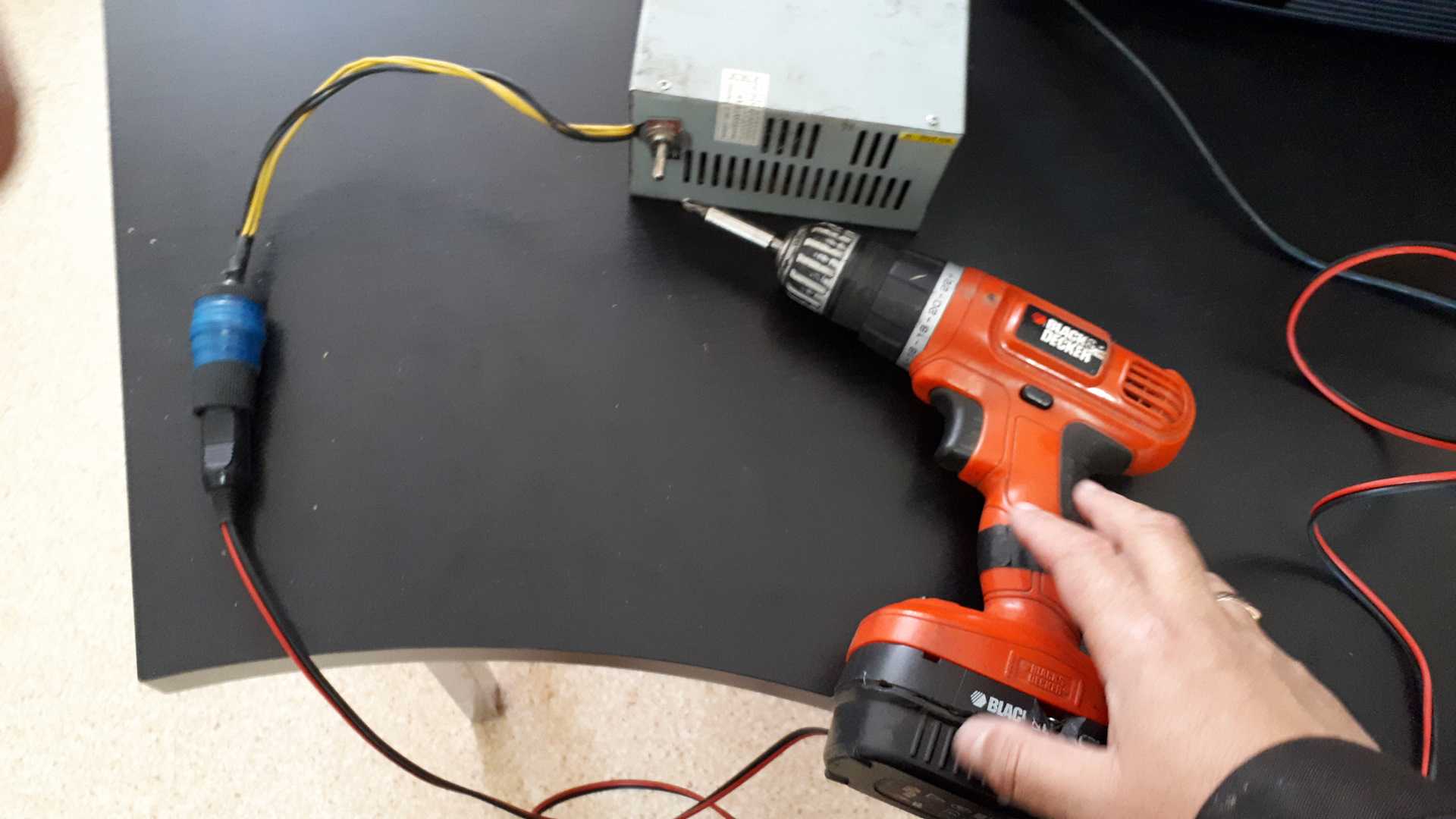

Шуруповерт, запитанный через блок питания от компьютера

Таблица. Способы переделки аккумуляторного шуруповерта

Способ	Краткое пояснение
Подключение через стандартное зарядное устройство	Многие аккумуляторные шуруповерты имеют в комплекте стандартное зарядное устройство, которое уже рассчитано на подключение к электросети, имеет соответствующее напряжение и в целом не требует серьезного вмешательства в конструкцию шуруповерта. Но сам зарядник будет лежать на столе и в некоторых случаях мешать работать.
Готовый блок питания, установленный в корпус прибора	Это тоже достаточно простой вариант переделки, предполагающий установку стандартного блока питания в корпус от изжившей себя батареи. Из шуруповерта будет торчать только сетевой шнур. Сложности — необходимость поиска подходящего по размеру блока питания, причем он будет греться внутри корпуса, а значит, работу все равно придется периодически прерывать.
Установка самодельного блока питания в корпус	В этом случае блок питания изготавливается своими руками и как в предыдущем случае ставится в корпус. Из устройства торчит только шнур. Но работа сложная: нужно найти подходящие детали и собрать блок. Требуется опыт сбора и пайки микросхем, радиодеталей и т.д.
Использование внешнего блока питания	Простой вариант, предполагающий подключение шуруповерта к подходящему по параметрам блоку питания. Сложности есть — нужно разбирать прибор и понимать, как правильно подключиться к его схеме. А также в некоторых случаях непросто отыскать подходящий блок питания.
Применение блока питания от компьютера	Вариант достаточно простой — инструмент подключается к компьютерному блоку. Но это габаритный элемент, который занимает много места. Но зато такой блок найти легко — подойдет практически любой, если он имеет мощность от 300 Вт.

В любом случае для переделки шуруповерта потребуются изолента, блок питания, гибкий медный провод сечением 2,5-4 мм. Также не забудьте добыть паяльник и припой. Изоленту можно заменить термоусадочной трубкой подходящего к проводу диаметра. А, чтобы зачистить контакты, нужен монтажный нож. Отвертка пригодится для разбора корпуса старого аккумулятора и самого шуруповерта.

Переделка аккумуляторного шуруповерта — задача не самая сложная и уж точно интересная

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Выпаять неизменный резистор.

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержатели

Аккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам провод

Вот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные провода

Вот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйте

Вот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы.

Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

Разборка и демонтаж корпуса старого аккумулятора;
В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
После пайки проверить напряжение на выходе мультиметром.
Собрать плату на корпус аккумулятора.
Подключить соответствующие провода к выходам низкого напряжения инструмента.
Проверить работу, подключив переделанное устройство к сети.

Подготовка, материалы и инструменты

Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.

Инструмент:

Резак или нож;
Пассатижи;
Паяльник.

Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.

Материалы:

Изолента — куда без неё;
Провод — под такой ток достаточно 0,5 мм2;
Капля припоя (если вообще будете паять, можно зажимать).

Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.

Обрезать ненадобные провода, оставив жёлтый и чёрный.
Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Возможность подключения шуруповертов к сети 220 В с использованием различных блоков питания

В качестве понижающих трансформаторов и преобразователей для переоборудования аккумуляторных инструментов в сетевые, могут выступать различные устройства, порой самые неожиданные. Например, положительно зарекомендовали себя в данном вопросе драйверы для светодиодных светильников (12 В). Также довольно успешно для этой цели используются резервные аккумуляторы систем сигнализации.

Возможен вариант подключения шуруповерта от автомобильного прикуривателя. Конечно, большой мощности он не достигнет, но закручивать саморезы в гараже или на даче сможет.

В заключение стоит отметить, что не все поломки электроинструмента вынуждают поставить крест на его эксплуатации. В случае с аккумуляторным гайковертом, у которого вышла из строя батарея, можно легко найти способ восстановления его работоспособности.

Что это такое?

Шуруповерт, устройство которого выполнено в соответствии со схемой питания от электросети напряжением 220 В, является одним из самых востребованных современных приспособлений.

Если не брать во внимание наружное оформление, все проводные и автономные шуруповерты по сути не отличаются друг от друга внешним видом: продолговатый корпус содержит соосно расположенные на общем валу электромотор и редуктор с последующим патроном, в котором закреплён рабочий инструмент (бит/сверло/насадка). К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки

Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима

Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима

К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима.

По форме корпуса электрошуруповёрты подразделяются на несколько подвидов.

Пистолетная. Это бюджетный вариант с корпусом, изготовленным из пластмассы. Патрон посажен непосредственно на вал электродвигателя, что говорит о том, что только мощность определяет качественный уровень функционирования инструмента. Недостатком является высокая температура корпуса, что позволяет использовать его только на протяжении короткого времени.
Т-образный корпус характеризуется смещенной к середине корпуса рукояткой. Многими считается, что это минимизирует напряжение кисти руки, но это спорное утверждение.
Сетевой шуруповерт-дрель – это классика. В основном такой корпус выбрали для профессиональных агрегатов. Их электромотор вращает биту более плавно, поскольку мощность вращения регулируется планетарным редуктором.

Такие устройства используют и в профессиональной сфере, и в быту, поскольку они очень функциональны. Сразу необходимо уточнить, что электрошуруповёрт может выполнять функции и дрели, и гайковёрта, но об этом речь ниже.

В сфере применения этот универсальный инструмент также можно распределить на типы.

Хозяйственный. Другое название – бытовой, домашний. Этот тип является не самым мощным, но надёжным. Единственное замечание – он не подходит для длительного беспрерывного функционирования.
Профессиональный, или строительный. Он помогает выполнять операции, которые требуют большой мощности и длительных периодов работы без перерывов. Эргономика этого типа шуруповёрта служит для длительного действия при условии, что мышцы руки не будут утомляться сверх меры. Такие шуруповерты обычно служат долгое время, но нуждаются в специальном хранении и уходе.
Электрический (получающий электропитание от электрического разъёма). Его мощность варьируется в широких пределах, производители предлагают очень большой выбор самых различных моделей.

Может применяться в любой сфере. Наверное, это самый распространённый вариант, поскольку он удобен и не требует постоянных перезарядок аккумуляторов.
