Зарядное устройство для автомобильного аккумулятора орион pw325, pw150, pw265

Как выбрать нужное устройство

Производитель нам предлагает расширенный ассортимент похожих моделей зарядных устройств. Все они работают по одному принципу, различие лишь в регулировке зарядного тока, ну и добавляются незначительные функции, которые вроде бы и нужны, но в целом можно обойтись и без них.

У каждой модели свой диапазон подачи тока. У более ранних моделей он в достаточно низком диапазоне, у них и стоимость пониже. У которых уровень зарядного тока повыше — они подороже, но все равно не такие уж дорогие по сравнению со своими конкурентами.

Одни модели могут работать только с батареями на 6 Вольт некоторые виды садовой техники), другие на 12 Вольт, как «Орион PW325». Инструкция его разрешает использовать для легковых автомобилей и выборочно грузовых. Есть и рассчитанные на 24 Вольт — это внедорожники, автобусы, крупная спецтехника.

Так что перед покупкой обязательно следует ознакомиться с инструкцией или проконсультироваться с продавцом-консультантом на предмет того, какой агрегат вам больше подходит.

Можно остановить свой выбор на универсальном устройстве, которое способно обслуживать аккумуляторные батареи разных типов. Этот вариант подойдет для владельцев автомобилей и дополнительных средств передвижения (моторные лодки, снегоходы, мини-тракторы), такие же модели подходят для автосервисов.

Если у вас один автомобиль, то достаточно выбрать устройство с параметрами, схожими по характеристикам с вашим аккумулятором. Если несколько транспортных средств, то лучше приобрести с более широкими настройками.

Максимальный ток потребления прибора должен быть в три раза выше, чем емкость батареи. Если ваш аккумулятор емкостью 60 А/ч, то следует выбирать прибор с током запуска не меньше 180 А/ч.

Использование

Перед началом использования необходимо убедиться, что прибор работает корректно. После включения сетевого шнура должна загореться индикаторная лампочка «Сеть». Нужно установить рычажок силы тока и повернуть его влево до упора, на минимум.

Далее можно приступать непосредственно к самой зарядке: подключить зажимы зарядного устройства к клеммам аккумулятора в соответствии с их полярностью. Обычно плюсом обозначены красные или светлые провода, минусом — черные или темных цветов.

После того как загорелся светодиод, плавно установите требуемое значение силы тока. Чтобы правильно ее определить для своего аккумулятора, нужно выбрать то положение, при котором начинают загораться светодиоды, и установить регулятор в промежуточное положение.

После достижения 15 А на аккумуляторной батарее ток автоматически уменьшится. При этом вы не сможете выставить регулятор на большее значение, так предусмотрено схемой.

Использование прибора не по назначению приведет к его неисправности или поломке, о чем свидетельствуют многочисленные отзывы о зарядном устройстве «Орион PW325».

Технические характеристики устройства 150

Технические характеристики Орион PW 150 таковы:

Характеристика	Значение
Напряжение	220 В
Минимальный ток заряда	0,4 Ампер
Максимальный ток заряда	7 Ампер
Напряжение заряжаемых АКБ	12 В
Напряжение заряда	15 В
Регулировка тока	Отсутствует
Напряжение отключения	14,1-15,1 В
Напряжение повторного включения	13,3-13,7 В
Регулировка напряжения	Отсутствует
Алгоритм заряда	Импульсное отключение
Индикатор заряда	Светодиод
Диапазон рабочих температур	от -40 до +50 С
Габариты	145x70x165 мм
Масса	440 грамм

Скачать полную подробную официальную инструкцию от производителя можно в конце статьи.

НАЗНАЧЕНИЕ

Основное назначение зарядного устройства Вымпел-57 (ЗУ) — заряд стартерных автомобильных кислотных аккумуляторных батарей (АКБ), тяговых, лодочных и прочих АКБ различной емкости, в том числе полностью разряженных (до нуля), как в полностью автоматическом, так и в неавтоматическом режиме с возможностью ручной регулировки силы зарядного тока, следующих типов:

Тип аккумуляторной батареи	Номинальное напряжение
КИСЛОТНЫЕ
WET	сурьмянистые Sb	6 \| 12
гибридные Са/Sb
кальциевые Са
серебряные Ag
EFB \| AGM
GEL \| Long Life \| Deep-Cycle
ЩЕЛОЧНЫЕ
Ni-Cd, Ni-MH	6 \| 7,2 \| 8,4 \| 9,6 \| 10,8 \| 12
ЛИТИЕВЫЕ
Li-pol, Li-ion	7,4 11,1 14,8
LTO (Li4Ti5O12)	7,2 \| 9,6 \| 12 \| 14,4 \| 16,8
LFP (LiFePO4)	6,4 \| 9,6 \| 12 \| 15

В автоматическом режиме зарядное устройство контролирует и ограничивает напряжение на заряжаемой АКБ, исключая интенсивное газообразование (кипение) и перезаряд АКБ. Поэтому, устройство Вымпел-57 может быть использовано для заряда современных необслуживаемых батарей и не требует отключения заряжаемой АКБ от бортовой сети автомобиля.

Можно также использовать ЗУ в неавтоматическом режиме для заряда АКБ любой электрохимической системы c
максимальным напряжением в конце заряда менее 18 В. Когда ЗУ контролируя зарядное напряжение уменьшает зарядный ток при 18 В.

ЗУ позволяет регулировать силу зарядного тока и напряжение для заряда аккумуляторов разного типа.

Кроме этого, возможно использование ЗУ Вымпел-57 , как многоцелевого источника постоянного тока для питания автомобильной аппаратуры, электроинструментов, галогенных ламп и других устройств и приборов.

Join the conversation

Примеры плат. Для защиты силовой части от перегрева применены микровентилятор в модели НПП Орион и схема ограничения выходного тока. С помощью такого прибора можно легко восстановить батареи применяемые в электрических инверторах или используемые в качестве тяговых источников электроэнергии. Для индикации протекающего зарядного тока используется амперметр.
Неисправность оказалась простой, но проделанная работа не напрасна.
Ну все сразу было понятно, короткое замыкание. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.
Для защиты силовой части от перегрева применены микровентилятор в модели НПП Орион и схема ограничения выходного тока. Это сопротивление у меня было что было напряжение 15 В, чтоб сделать 16 В надо было увеличить номинал на Ом.
Будем менять, но не судьба, кондер разваливается при попытке пайки.
На фото ниже показаны основные элементы и детали. Теперь есть информация о режимах работы элементов схемы, что может оказать существенную помощь при последующих ремонтах подобных устройств.
Заменители: ,,, и аналогичные.
Ремонт Зарядного устройста аккумуляторов Орион PW320

https://youtube.com/watch?v=GBWTdJ7u-RE

Ремонт

Все элементы схемы были восстановлены:

предохранитель 3,15 А;
транзистор заменен на аналог ST 13007;
диоды S1 M заменены на аналоги 1n4007;
резистор заменен — 510 кОм (по близкой схеме вероятно 1 МОм).

На плате рядом с оставшимся на месте чипом присутствуют контактные площадки еще одного элемента. При отсутствии схемы было неясно, действительно он устанавливается или нет.

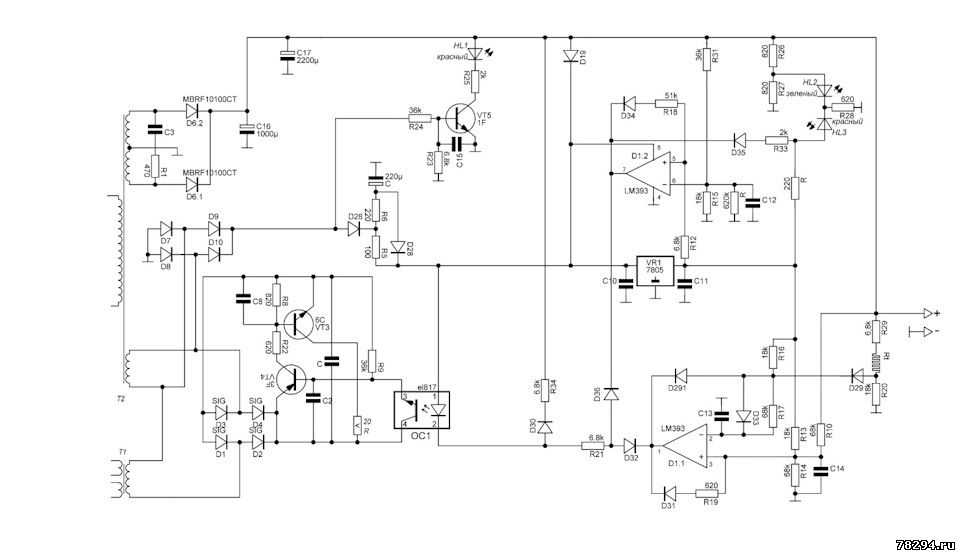

Схема striver pw265 очень похожа на найденную в интернете схему striver pw260 с некоторыми различиями. Например, вместо стрелочного индикатора как в pw265 используется светодиодный.

Схема «STRIVER PW265»

Пробное включение осуществлял через лампочку 100 Вт, так как была опасность неисправности ШИМ, но все обошлось, ШИМ контроллер не сгорел.

Что такое ЗУ Вымпел

Здесь речь идёт о современных приборах, которые позволяют заряжать всевозможные разновидности 12-вольтных аккумуляторных батарей.

Подобные ЗУ отличаются достойными выходными характеристиками, что позволяет реанимировать порой даже самые глубоко посаженные аккумуляторы. Работают ЗУ Вымпел на основе принципа преобразования энергии в силовых цепях. Тем самым конструкторы сумели уменьшить габаритные размеры и существенно снизить массу в сравнении с ЗУ старого образца.

В зависимости от конкретной модели зарядники Вымпел могут оснащаться дополнительными функциями, отличаться по комплектации, конструктивному исполнению.

Но в подавляющем большинстве случаев для потребителей представлены автоматические ЗУ с возможностью перехода на ручной режим управления процессов заряда аккумуляторной батареи.

Многие модели зарядников могут применяться непосредственно для компенсации потерянного заряда в АКБ, а также использоваться в роли предпускового устройства и выступать источником питания.

ЗУ Вымпел могут применяться для таких видов аккумуляторных батарей:

все разновидности свинцово-кислотных аккумуляторов, изготовленных по WET технологии, обслуживаемого и необслуживаемого типа;
герметичные необслуживаемые батареи, которые основаны на технологии AGM;
гелевые, то есть GEL аккумуляторы;
регулируемые разновидности свинцово-кислотных АКБ типа VRLA;
усовершенствованные EFB свинцово-кислотные аккумуляторы и пр.

Более подробно о назначении конкретного ЗУ серии Вымпел можно узнать из технической документации, которую производитель обязательно прикладывает к зарядному устройству.

Навигация по записям

Очищать продувкой жалюзи от пыли. При длительной эксплуатации З.

Отзывы Михаил. Все проверено, ШИМ жив, импульсы везде есть, амплитуда нормальная, силовая часть в норме, диоды в норме.

Более сложные работы, связанные с разборкой корпуса З.

Подключение и отключение З. Сила тока устанавливается регулятором плавно. Сбивало с толку то, что элементы исправны, сигналы есть, а не работает. Сетевой выпрямитель выдает В, это норма.

Поэтому может быть применено для запитки любых потребителей напряжения 15 В с суммарным током потребления меньше выставленного ручным регулятором тока. В случае неудачи повторить процедуру.

В процессе десульфатации ток постепенно автоматически возрастет до значения, выставленного регулятором тока. Начал в нем ковыряться и случайно коснулся рукой плату когда ЗУ был включен.

Длительность работы в буферном режиме неограничена, более того полезна для не новых батарей, так как после нескольких десятков часов большинство А. Неавтоматическим режимом считается режим заряда, при котором напряжение на аккумуляторе в конце заряда меньше, чем напряжение, которое может создавать З. Не работает, умерло спокойно, даже без дыма. В процессе десульфатации ток постепенно автоматически возрастет до значения, выставленного регулятором тока. Хотя он был полностью убит.

Напряжение было 9,5 В, а плотность где то. Очищать продувкой жалюзи от пыли.
Провереная схема зарядного устройства автомобильных аккумуляторов

Особенности устройства и для каких АКБ подходит

Минимальная ёмкость батареи, которую разрешается заряжать с использованием устройства «Вымпел 265» составляет 4,5 А/ч. Как правило, такие аккумуляторы устанавливаются на мопеды, скутеры и небольшие мотоциклы, запуск двигателя которых осуществляется без использования электрического стартера.

Максимальная ёмкость батарей, которые можно эффективно зарядить с помощью этой модели зарядного устройства составляет 70 А/ч. Аккумуляторы такой ёмкости обеспечивают электричеством бортовую электрическую сеть легкового автомобиля средней мощности.

Зарядное устройство этой модели не обязательно использовать только для авто- и мототранспорта. С помощью такого прибора можно легко восстановить батареи применяемые в электрических инверторах или используемые в качестве тяговых источников электроэнергии.

Особенностью устройства «Вымпел 265» является наличие защиты от короткого замыкания и переполюсовки. Если в момент подключения накоротко замкнуть зажимы или подключить положительный проводник к отрицательной клемме АКБ, то прибор автоматически будет переведён в дежурный режим.

При замыкании или неправильном подключении прибор издаёт характерный шум при этом свечение зелёного светодиода уменьшается, а красный – начинает мигать.

Классификация ЗУ

В зависимости от принципа функционирования, зарядные устройства подразделяются на два больших класса:

трансформаторные. Преобразование переменного тока в постоянный здесь производится с помощью трансформатора, поэтому такие аппараты достаточно массивные и габаритные. В то же время они имеют простую конструкцию, поэтому такие зарядки надёжные и долговечные и стоят недорого. Правда, из-за отсутствия автоматики процесс восстановления ёмкости необходимо контролировать, вручную изменяя параметры в случае необходимости. И ещё один существенный минус: такие ЗУ не подходят для подзарядки гелевых и AGM батарей;
импульсные приборы работают с применением электроники. Они более интеллектуальные и подходят для аккумуляторов любых типов. Несмотря на более высокую стоимость, именно такие приборы составляют большинство на современном рынке автомобильных зарядников.

По способу организации процесса подзарядки ЗУ делятся на ручные и автоматические:

ручные аппараты дёшевы, поскольку здесь отсутствуют сложные электронные схемы. Управляются вручную, обычно регулировке поддаётся один из параметров, ток или напряжение. Чаще всего ручными бывают аппараты трансформаторного типа;
автоматические ЗУ облегчают процесс зарядки, поскольку даже самые простые модели умеют снижать ток (чаще всего) или напряжение по мере восстановления номинальных параметров АКБ. Более продвинутые модели умеют прекращать процесс, контролируя напряжение на клеммах, а самые «умные» в состоянии определить тип и текущее состояние аккумулятора и самостоятельно выбрать оптимальный режим работы.

Понятно, что автоматические зарядники пользуются гораздо большей популярностью, особенно среди начинающих автомобилистов, поскольку не требуют постоянного наблюдения за процессом подзарядки.

Разновидности ЗУ

Выбирая для себя зарядное устройство, стоит обратить внимание на то, какие именно задачи вы будете ставить перед оборудованием. Компания Орион предлагает 2 основные категории:

Компания Орион предлагает 2 основные категории:

ЗУ. Это зарядные устройства. Предназначены только для того, чтобы заряжать снятые с автомобиля аккумуляторные батареи. На этом функционал ограничен. Но большую часть потребителей это вполне устраивает.
ПЗУ. Это уже пуско-зарядные устройства. Помимо заряда АКБ, они также помогают в обеспечении пуска двигателя собственными усилиями без участия аккумулятора. Актуально, если нужно завести мотор, а батарея полностью разрядилась, либо окончательно вышла из строя.

ПЗУ обычно обладают несколькими режимами работы. Это стандартная зарядка, быстрый заряд батареи и непосредственно запуск силовой установки автомобиля.

Есть несколько причин выбрать именно зарядные и пуско-зарядные девайсы производства Орион:

Компания предлагает серию современных автоматических ЗУ и ПЗУ, которые не требуют от пользователя постоянного контроля процесса заряда, выходных параметров тока и напряжения. Порой достаточно соединить АКБ и ЗУ проводами из комплекта, нажать кнопку и процесс пойдёт фактически в автоматическом режиме.
Конструкция продуманная и усовершенствованная. За счёт применения импульсных высокочастотных преобразователей энергии суммарную массу устройства удалось заметно снизить. Это уже не те массивные чемоданы весом в несколько десятков килограмм, какими ЗУ были раньше.
В ЗУ используются встроенные вентиляторы. Это обеспечивает дополнительную принудительную вентиляцию, защищает от перегрева, продлевает срок службы.
ЗУ обладают обширными настройками по выходным параметрам. За счёт этого с помощью Орион можно заряжать различные аккумуляторные батареи, вне зависимости от их ёмкости, пускового тока и пр.

Это действительно качественные аппараты, облегчающие задачи водителю по обслуживанию севших аккумуляторных батарей.

Единственное, что предстоит автомобилисту, это научиться правильно обращаться с ЗУ Орион.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Извлечь провода. Убедиться, что корпус зарядного устройства не имеет механических повреждений, а изоляция проводов цела. Для проверки работоспособности предпускового зарядного устройства без батареи необходимо подключить прибор к сети переменного тока, выходные клеммы должны быть разомкнуты.

Признаком исправности является периодически меняющийся цвет индикатора «Напряжение»: с зеленого на желто-зеленый и кратковременное моргание красного индикатора «Ток» (это режим холостого хода). Если в таком режиме замкнуть выходные клеммы, то сработает защита от коротких замыканий. При размыкании клемм устройство должно вернуться в режим холостого хода.

Инструкция на примере Вымпел 30

Далее вы узнаете, как грамотно зарядить аккумулятор от автомобиля, пользуясь зарядным устройством серии Вымпел производства компании Орион.

Рассматриваемая модель Вымпел 30 привлекает покупателей за счёт своих компактных размеров и широких функциональных возможностей. Для пользователя, который лишь постигает азы работы с ЗУ, а также не требует от зарядки ничего сверхъестественного, это отличный выбор.

Вымпел 30 справится с любой задачей. Даже если машина получила в распоряжение обычный кислотный аккумулятор, либо необслуживаемый гелевый источник питания.

Конструктивно Вымпел 30 имеет такие особенности:

на корпусе расположен амперметр с диапазоном 0-20 А;
предусмотрен переключатель для выходного напряжения;
изменяющийся по цвету светодиод активации;
индикатор перегрева;
регулятор тока заряда.

Чтобы выполнить правильный процесс восстановления, нужно отталкиваться от инструкций производителя. Иначе восстановить АКБ может не получиться.

Для Вымпел 30 предусмотрен автоматический и ручной режим зарядки, предпусковая функция и возможность использования в качестве источника питания.

Работа с зарядными устройствами серии Вымпел предусматривает выполнение подготовки, а также правильные действия при выборе того или иного режима.

Подготовительный этап

Прежде чем зарядное устройство начнёт получать ток и восстанавливаться за счёт активации ЗУ, нужно провести подготовку.

Подготовительный этап состоит из:

проверки целостности кабелей и шнуров;
выбора подходящего помещения с хорошей вентиляцией;
проверки исправности розетки;
оценки состояния ЗУ.

Не торопитесь всё подключать и начинать заряжать батарею.

Сначала сделайте следующее:

включите ЗУ в розетку, но не подключайте АКБ;
проверьте, работают ли все индикаторы;
отключите устройство;
соедините ЗУ с аккумуляторной батареей;
соблюдая полярность, выполните подключение;
убедитесь, что регулятор силы тока стоит в нулевом положении;
подключите ЗУ к бытовой розетке на 220 В.

Всегда проверяйте исправность зарядника, а также розетки, даже если вы до этого ими пользовались и всё было хорошо.

Теперь отдельно про 2 основных режима работы ЗУ.

Автоматический

Этот режим помогает легко подзарядить севшую аккумуляторную батарею. Поскольку Вымпел 30 — это автоматическая зарядка, от пользователя требуется следующее:

подключить ЗУ и аккумулятор по инструкции;
перевести переключатель диапазонов в положение 14,8 В;
если это кальциевая батарея, то выбрать 16 В;
выбрать силу тока исходя из рекомендаций производителя АКБ;
периодически контролировать течение процесса;
дождаться автоматического отключения;
разъединить компоненты, сначала отключив ЗУ от розетки.

Что касается тока зарядки, то обычно он составляет 10% от номинальной ёмкости. Иногда выбирают щадящий режим, а потому сила тока составляет 5% от ёмкости.

Ручной

Теперь к вопросу о том, как зарядить севшую АКБ в ручном режиме, если используется устройство серии Вымпел.

На этот счёт можно дать такие советы:

Выбирайте ток заряда по рекомендациям изготовителя батареи. Чаще это 10% от ёмкости. Если с завода батарея имеет 70 Ач, то ток заряда будет 7 А.
Процесс зарядки осуществляется одним из двух способов. Постоянным током или постоянным напряжением.
Постоянный ток регулируется с помощью выпрямителей, и изменения их положения. Не самый удобный вариант. Придётся регулярно контролировать и тщательно следить за процессом.
Оптимально выбирать комбинированный режим. Он предусмотрен в функциях большинства ЗУ Вымпел.

Начав ручную зарядку, проследите за тем, чтобы после запуска параметры тока резко не упали. Если такой эффект есть, то это признак сильной сульфатации пластин. Для десульфатации потребуется снизить силу подаваемого тока заряда.

Орион PW265

Этот зарядный аппарат является одним из популярных продуктов компании Орион. Устройство оборудовано всем необходимым и выполняет основные функции в автоматическом режиме. Аналогом этого аппарата является модель Вымпел-27. Отличием является то, что на Вымпеле можно заряжать автомобильные аккумуляторы в различных режимах. Вместе с набором проводов к PW265 прилагается инструкция и схема.

Недостатки:

«Крокодилы» выполнены из некачественного материала;
Отсутствует режим десульфации.

Преимущества:

Доступная цена (1300-1400 рублей);
Регулировка максимального пускового тока;
Защита устройства от перегрева и переполюсовки;
Зарядка полностью разрядившегося аккумулятора;
Зарядка аккумулятора на мотоцикле, моторной лодке.

Инструкции по эксплуатации зарядных устройств

Устройство свинцово-кислотного аккумулятора. Принцип действия аккумулятора. Причины выхода аккумулятора из строя	Уход за аккумуляторными батареями, эксплуатация аккумуляторов, типы аккумуляторных батарей, аккумулятор, купить аккумулятор, никелево-кадмиевые, Ni-Cd, никелево-металлогидридные , Ni–MH, литиево-ионные, Li-Ion, герметичные, свинцово-кислотные, SLA, литиево-полимерные, Li- polymer, Li-Pol, недостатки аккумулятора, достоинства аккумулятора
Все о зарядных устройствах. Уход за аккумуляторными батареями, эксплуатация аккумуляторов	Руководство по эксплуатации интеллектуального зарядного устройства AccuPower IQ328 (на русском языке)
Инструкция по применению автомобильного зарядного устройства Кедр АВТО 10 на русском языке

Устройство Вымпел 20

Устройство представляет собой легкое, современное и простое в обслуживании устройство, которое поможет полностью зарядить автомобильный аккумулятор с регулируемым током от 0 до 6А.
Его можно использовать, например, в качестве безопасного источника питания, стабилизированного по напряжению и току, на 6 или 12 В.

Зарядные устройства серии «Вымпел» производятся НПО «Орион», г. Санкт-Петербург. Они пришли на смену аналогичной, хорошо зарекомендовавшей себя на рынке продукции: серии «PW Orion». Новые устройства имеют улучшенные функции и ряд дополнительных параметров.

Вымпел 20 – предназначен для:

Заряжает аккумуляторы 6-12 В любого типа и емкости в полностью автоматическом и ручном режиме, используемые в автомобилях, лодках, мотоциклах и т.д.
Его можно использовать как источник питания 6–12 В.
Процедура заправки полностью автоматизирована. В алгоритме работы зарядных устройств данной серии реализован комбинированный метод подзарядки АКБ, предотвращающий опасные для АКБ скачки напряжения, приводящие к закипанию электролита.
Есть возможность зарядки аккумулятора в ручном режиме, подавая напряжение на выход устройства 19 В.
Зарядное устройство предназначено только для использования в помещении и имеет степень защиты от воды IP20. Широкий температурный диапазон от – 10 ° С до + 40 ° С и относительная влажность от 98% до + 25 ° С°.

Устройство защищено от инверсии полярности и коротких замыканий, работает в широком диапазоне питающих напряжений, оснащено электронной защитой от перегрева, которая контролирует внутреннюю температуру силовой части схемы.
ВНИМАНИЕ. Несмотря на то, что зарядное устройство Вымпел 20 не требует участия в процессе зарядки АКБ, недопустимо оставлять зарядное устройство подключенным без присмотра, как и любую сложную технику, особенно при питании от гаражной электросети

Зарядное устройство «Вымпел-20» предназначено для зарядки автомобильных аккумуляторов 12 В любой емкости в автоматическом режиме (автоматическое снижение тока после завершения зарядки), при котором устройство самостоятельно выбирает ток зарядки и режим зарядки.

Это зарядное устройство относится к современным и идеально подходит для кислотных аккумуляторов автомобилей и мотоциклов, а также щелочных аккумуляторов общего технического назначения.

Преимущества зарядного устройства Вымпел-20:

Позволяет заряжать аккумулятор в автоматическом режиме
Может использоваться как универсальная кормушка
Его можно использовать в качестве предпускового устройства для облегчения запуска двигателя
Позволяет неавтоматическую подзарядку щелочных батарей

Зарядное устройство имеет электронную защиту от реверса. Если зарядное устройство подключено неправильно, зарядное устройство отключается от аккумулятора; когда перекрытие исчезает, автоматически восстанавливается работоспособность зарядного устройства.

Технические характеристики ЗУ Вымпел-20:

Регулировка тока в диапазоне 0,6-6А
Указатель текущего индикатора
Переключатель для зарядки 3-х типов аккумуляторов. Электронная схема защиты от перегрева
7.5V – автоматическая зарядка мотоциклетных аккумуляторов номинальным напряжением 6В
15V – автоматическая зарядка автомобильных аккумуляторов номинальным напряжением 12В
19V – неавтоматическая зарядка автомобильных аккумуляторов номинальным напряжением 12В, (возможность зарядки щелочных аккумуляторов)
Возможность зарядки полностью разряженного аккумулятора
Возможность использовать зарядное устройство в качестве источника питания
вес 0,9 кг

Надежное зарядное устройство позволяет зарядить аккумулятор в любой момент. Современные устройства могут сбросить аккумулятор в автоматическом режиме, но многие автомобилисты предпочитают заряжать его вручную, так как автомобиль может восстановить емкость только до 80-90%. Orion Pennant 20 сочетает в себе возможности автоматического и ручного наполнения.

Лучшие пуско-зарядные устройства Вымпел

Вымпел 95

Функционал. Пуско-зарядное устройство для автомобильного аккумулятора Вымпел 95 работает с автомобильными сетями 12 и 24 вольт, что позволяет использовать его для запуска АКБ, установленных на легковых и грузовых автомобилях.

Наличие большого стартового тока до 600 А позволяет уверенно завести силовую установку при любой погоде.

Устройство функционирует в автоматическом режиме. Регулировка зарядного тока осуществляется в диапазоне 8-75 А.

Автоматический алгоритм позволяет бережно без выкипания электролита провести операцию по восстановлению нужного уровня заряда аккумулятора.

ПЗУ Вымпел 95 помогает довести до нужных кондиций батареи сделанные по кальциевой, серебряной технологиям.

Перестановка типа подключаемой АКБ производится при помощи переключателя. Ёмкость аккумуляторной батареи варьируется в широком диапазоне от 50 до 1000 А.

Прибор поможет восстановить заряд севшей в ноль батарее. Модель также можно использовать в качестве модуля питания для электрических устройств.

Табло управления Вымпел 95.

Удобство в эксплуатации. Наличие светодиодного дисплея позволяет автовладельцу держать под контролем процесс заряда. На экране выводится информация о параметрах тока, напряжения.

Удобная ручка позволяет транспортировать прибор к месту назначения. Вертикальное исполнение устройства даёт возможность установить его на ограниченном по площади месте.

Особенности пуско-зарядного устройства. Вымпел 95 оснащён вентилятором, защищающим его от перегрева. В случае короткого замыкания или неверного присоединения проводов предотвратит неисправность компонентов прибора предохранитель.

Пуско-зарядное устройство Вымпел 95.

Характеристики:

Тип устройства: пуско-зарядное устройство.
Тип заряжаемых АКБ: EFB, WET Ag (серебряные), WET Сa/Ca (кальциевые).
Напряжение питания от сети: 220 В.
Напряжение АКБ: 12, 24 В.
Min ток заряда: 8 А.
Max ток заряда: 75 А.
Min емкость аккумулятора: 50 А*ч.
Max емкость аккумулятора: 1000 А*ч.
Max пусковой ток: 600 А.
Масса: 5.7 кг.
Габариты: 330х205х125 мм.

Плюсы Вымпел 95:

Реальные параметры соответствуют заявленным.
Современный дизайн.
Мощные характеристики.
Защищённость прибора от внештатных ситуаций.
Качественный материал проводов большого сечения.
Надёжные зажимы.
Уверенный запуск двигателя.

Минусы Вымпел 95:

Повышенная цена.

Вымпел 90

Функционал. Основная обязанность этого автомобильного пуско-зарядного устройства Вымпел – запуск силовой установки при подсевшем аккумуляторе.

Параметр стартового тока 200 А позволяет осуществить эту функцию даже при низких минусовых температурах.

ПЗУ может в автоматическом режиме зарядить аккумуляторную батарею при помощи тока 7 и 25 А.

Также прибор может произвести зарядку аккумулятора в ускоренном режиме (Boost), в этом случае диапазон параметров тока равен: 0,8 – 25 А.

Вымпелу 90 под силу восстановить работоспособность полностью севшего аккумулятора.

Устройство работает с АКБ для легковых машин, мотоциклов с напряжением бортовой сети 12 В.

Это могут быть батареи ёмкостью 40-100 А-ч различного типа:

Wet;
AGM;
Gel;
EFB.

Прибор также можно использовать в качестве предпускового устройства.

Удобство в эксплуатации. Пользователь увидит информацию о работе ПЗУ на стрелочном вольтметре.

Наличие индикации даёт возможность контролировать режим работы, действующий в настоящий момент.

Под прочной и удобной ручкой расположена ниша для складирования сетевого кабеля. Провода для подключения к АКБ расположены в торцевых проёмах корпуса.

Особенности пуско-зарядного устройства. Наличие электронной защиты в схеме прибора позволяет уберечь детали ПЗУ от короткого замыкания и перегрева.

Также от высокой температуры во время работы спасает вентилятор, встроенный в конструкцию модели.

Пуско-зарядное устройство Вымпел 90.

Характеристики:

Тип устройства: зарядное устройство.
Тип зарядки: автоматическая зарядка (EFB, WET Ag (серебряные), WET Сa/Ca (кальциевые)).
Напряжение питания от сети: 220 В.
Напряжение АКБ: 12 В.
Min емкость аккумулятора: 40 А*ч.
Max емкость аккумулятора: 100 А*ч.
Max пусковой ток: 200 А.
Масса: 2.82 кг.
Габариты: 300х135х225 мм.

Плюсы Вымпел 90:

Хорошая работа по запуску.
Надёжная модель.
Стильное оформление.
Качество материалов.
Уверенный запуск двигателя в мороз.
Цена.

Минусы Вымпел 90:

Короткие провода.

НАЗНАЧЕНИЕ

Основное назначение данного зарядного устройства -заряд автомобильных и мотоциклетных 6В и 12В аккумуляторных батарей (АКБ), в том числе полностью разряженных, любого типа (WET, AGM, EFB, GEL,VRLA / SLA) и емкости в полностью автоматическом режиме.

Предпусковое зарядное устройство реализует оптимальную процедуру заряда аккумуляторных батарей, позволяющую заряжать любую исправную батарею максимально быстро и без повреждения. Процедура заряда полностью автоматизирована. Устройство защищено от переполюсовки и коротких замыканий, работает в широком диапазоне питающих напряжений, имеет электронную защиту от перегрева.

Устройство предназначено для использование только внутри помещений, степень защиты от воды IP20.
