Как подключить розетку своими руками

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
Для монтажа не нужны такие инструменты как штроборез или перфоратор.
В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

Для монтажа надо резать стены.
Тяжело выполнять ремонтные работы.
Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Порядок работ по монтажу шлейфа

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

Разметка и подготовка места.
Штробление стен.
Закладка кабеля от распределительной коробки к первому подрозетнику.

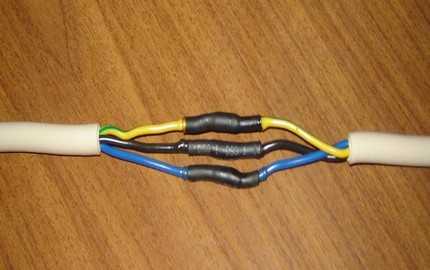

Подготовка провода для перемычек.
Установка подрозетников.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Галерея изображений Фото из Отключение электропитания силовой линии Отделение лицевой панели от механизма розетки Подготовка проводки для подключения механизма Зачистка краев проводов для подключения Подсоединение проводов к розетке Фиксация механизма розетки в гнезде Крепление рабочей части розетки в гнезде Установка лицевой панели розетки

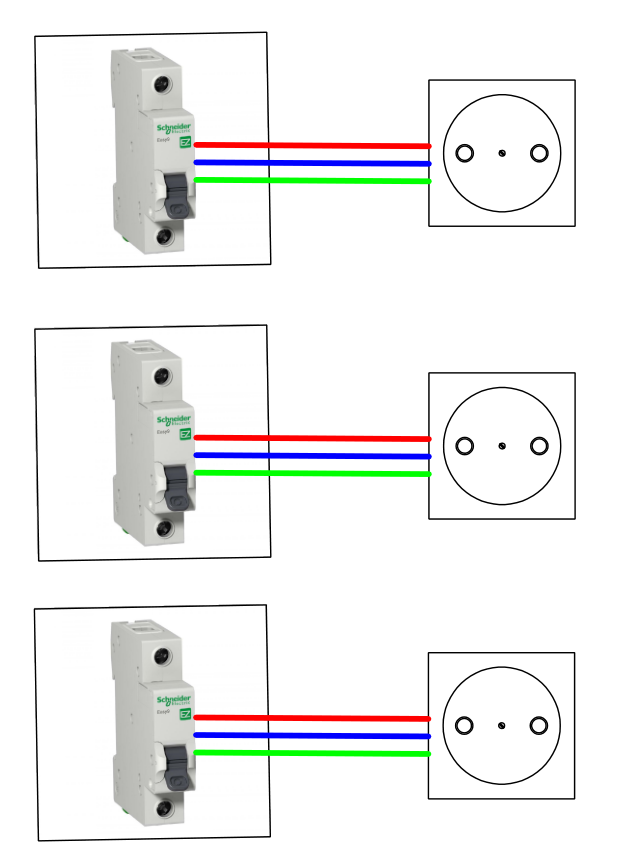

Параллельное соединение розеток — звезда

Представьте, что в комнате есть розетка, провода к которой идут от распределительного щитка. Два провода — фаза и ноль. Ничего сложного.

Допустим, появилась ситуация, и нужно добавить в эту комнату вторую розетку. Как вы её подключите? Если вы возьмете два провода от того же распределительного щитка, и проведёте их ко второй розетке, то это получится параллельное соединение.

Если таких параллельных розеток будет, например, штук пять, то такая схема подключения будет напоминать звезду с лучами в виде розеток. Поэтому она так и называется.

Главный недостаток такого соединения очевиден — нужно много провода, ведь для каждой розетки нужно будет тянут по два провода от щитка. Но тут же есть и обратная сторона — достоинство. Если произойдет нарушение контакта у одной из розеток, на остальных это не скажется, и они продолжат исправно поставлять ток.

Такая автономность даёт ещё одно существенное достоинство подключения звезда. Например, если электрика рассчитана на номинальную силу тока в 16А, то в каждую из розеток, подключенных параллельно, можно одновременно подключать устройства, каждое из которых может потреблять такой ток. При условии что каждая из розеток подключена к отдельному автоматическому выключателю на 16А, и в сумме их ток потребления не больше чем номинал вводного автоматического выключателя.

Поэтому подключение типа звезда показывает свою выгоду в тех комнатах, где активно и одновременно используется разнообразное силовое оборудование, например кухни — холодильники, электрические печи, микроволновки, мощные комбайны и другое.

Технические требования

Для того чтобы установочные коробки в полной мере выполняли свои функции, они должны соответствовать определенным техническим требованиям, обладать необходимыми параметрами и характеристиками.

Из них наиболее важными являются следующие:

Прочная конструкция для крепления. Качественные изделия выдерживают многократные извлечения вилки из розетки и не расшатываются от прилагаемых усилий. Внешняя поверхность изделия покрыта ребрами, пазами и другими рельефными выступами и выемками. За счет этого коробка надежно фиксируется раствором. Дополнительная фиксация обеспечивается за счет технологических отверстий, оставляемых под проводку. После высыхания раствора изделие вытащить уже невозможно без разрушения стены или самого пластикового корпуса.
Для изготовления подрозетников используются пластмассы, обладающие хорошими диэлектрическими свойствами. Такие пластики не подвержены воздействию влаги и могут эксплуатироваться в течение длительного времени.
Внутренняя поверхность коробок также оборудуется ребрами, улучшающими крепление механизмов розеток и выключателей. Старые подрозетники с гладкой поверхностью постепенно выходят из употребления. В них невозможно устанавливать современные изделия, поскольку крепление распорных лапок получается ненадежным.
В современных коробках предусмотрены посадочные отверстия под винтовое крепление.
Все изделия изготавливаются из негорючих материалов, препятствующих распространению огня в случае когда розетка не выдержит и начнет гореть.
Некоторые конструкции оборудуются специальными фиксаторами для соединения между собой нескольких элементов. За счет этого можно поставить в одной точке несколько посадочных мест под нужное количество розеток. Кроме того, возможны любые комбинации совместной установки розеток и выключателей.

Последовательность монтажа двойной розетки

Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).

Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.

Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.

Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.

Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

проведение электромонтажных работ;
процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

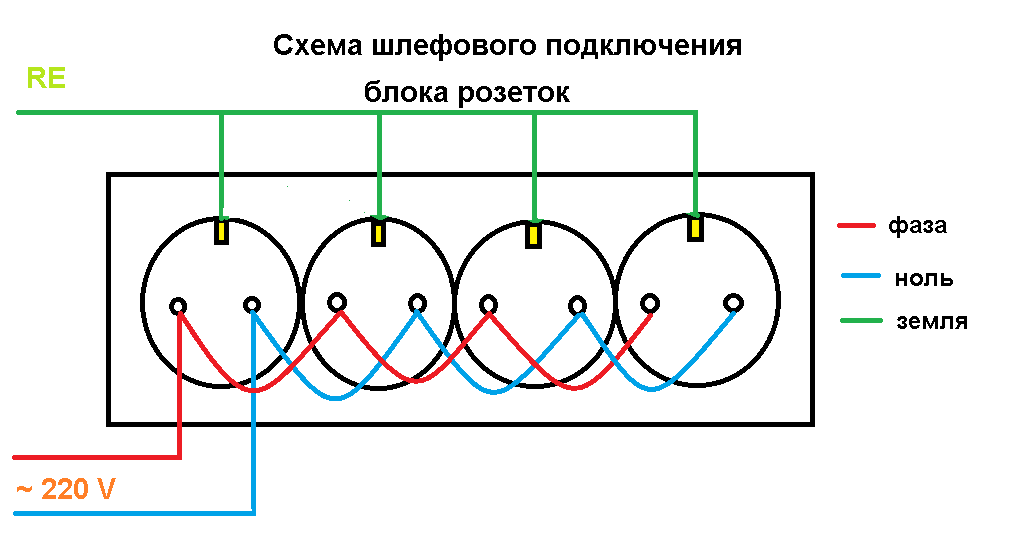

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

исчезает защита всех розеток группы;
при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Материалы для подключения

Прежде, чем приступить непосредственно к подключению двойной розетки с заземлением, нужно подготовить необходимые инструменты и материалы.

Дрель или перфоратор. С их помощью проделывается посадочное место для подрозетника.
Кабель перемычек. По материалу изготовления и сечению он должен полностью совпадать с выходным проводом.
Индикаторная отвертка для определения фазы.
Пластиковый или металлический подрозетник.
Мультиметр для измерения напряжения на рабочем участке электроцепи.
Двойная розетка.
Отвертка плоская или крестовая, в зависимости от типа саморезов.
Саморезы для крепления розетки к подрозеткнику.
Канцелярский нож для зачистки оплетки проводов.
Изолента.
По желанию можно использовать гофру для укладки проводов с целью обеспечения безопасности.

Виды тройных розеток

Их отличают исходя из их формы, устройства и размеров:

внутренние (устанавливаются в случае проводки скрытого типа);
внешние (обладают повышенной защищенностью и встроенной предохраняющей крышкой);
встраиваемые в стену и накладные.

Современные варианты дополнительно включают следующие типы:

с наличием заземления;
с отсутствием заземления;
с наличием предохраняющего отключения (устройство отключается при проводном замыкании).

Устройства могут выпускаться поштучно (наборные розетки), каждая — с номинальным током 16 А. Чтобы сделать из них тройную, нужно установить три отдельных корпуса. Для большей эстетичности их можно объединить общей внешней рамкой. Ее покупают отдельно. Чтобы не ошибиться, лучше все приобретать сразу, поскольку контуры рамки и розеточных панелей могут не совпасть.

Рекомендуется приобретать изделия с квадратными очертаниями внутренней области фронтальной панели. Такие — более универсальны.

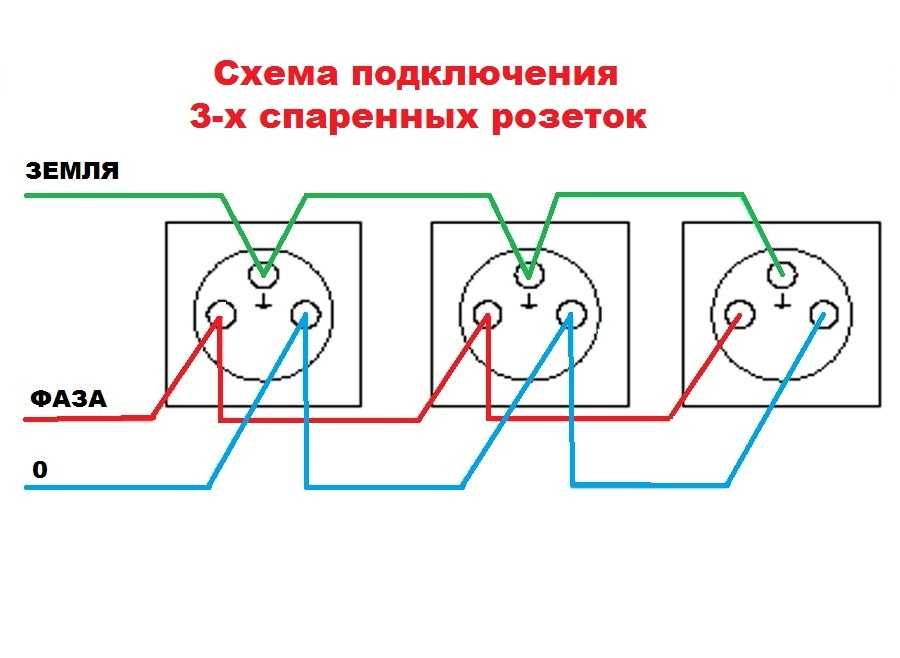

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Длина зачистки изоляции

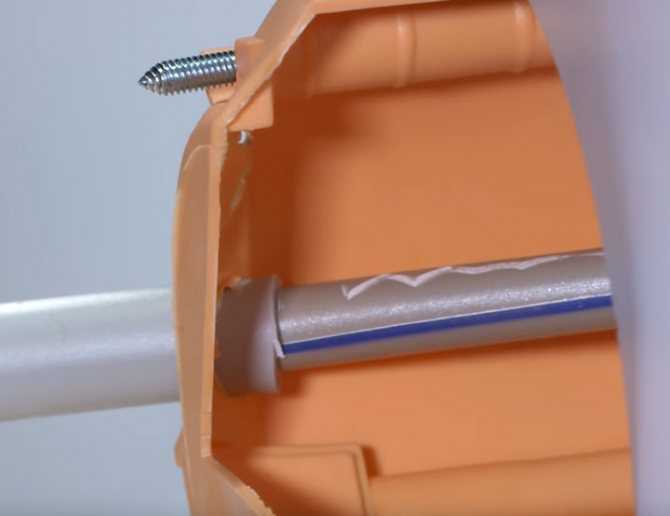

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

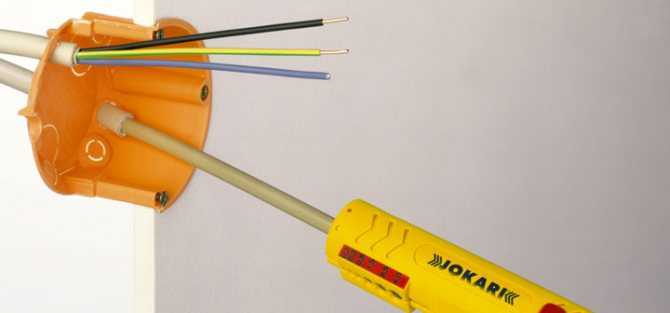

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Способы подключения

В настоящее время существуют две основных схемы обустройства электрической проводки в квартире:

Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.

Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.

Схема поэтапного подключения двойной розетки

Перед подключением двойной розетки к готовой розетке необходимо выполнить подготовительные работы. С помощью отвертки проверьте принадлежность проводов к фазе, нейтрали и заземлению. Это очень просто. Поместите кончик отвертки на оголенные провода и накройте лампочку пальцем. Если при прикосновении к проводу раздается яркий сигнал, это фаза.

Индикаторная отвертка используется для определения принадлежности проводов к фазе, нейтрали и заземлению.

Не всегда есть возможность иметь под рукой отвертку. В этом случае полезно использовать цветовую маркировку проводов:

Красный или коричневый цвет указывает на фазу,
Синий или голубой означает нейтральный,
желто-зеленый всегда будет землей.

Если вы устанавливаете розетку на новом месте, необходимо подготовить для нее место. С помощью молотка или дрели просверлите отверстие, выведите провода наружу и вставьте подрозетник. Провода могут выходить из каждой розетки отдельно или последовательно соединяться один с другим. Таким образом, в одной розетке должно быть две фазы, два нуля и одна земля. Во втором — по одному от каждого провода

Обратите внимание, что провод заземления нельзя подключать последовательно, а можно только разветвлять

Следующий шаг — отключение электропитания во всей квартире или только в той комнате, где ведутся монтажные работы. Еще раз убедитесь, что электросеть обесточена.

Корпус розетки демонтируется. Пластиковая крышка снимается путем откручивания крепежных винтов. Винты на клеммах ослабляются, и подготовленные кабели подключаются один за другим.

Пошаговая схема подключения двойной розетки к двум подрозетникам выглядит следующим образом:

Защитный проводник (заземление) подключается к главной клемме на обеих установках,
Два фазных провода подключаются к левой клемме первой розетки, а два нейтральных провода — к правой клемме,
Вторая розетка подключается таким же образом, но один провод подключается к крайним клеммам, а один провод (земля) — к средней клемме.
Последний шаг — вкрутить розетки в гнездо и прикрутить верхнюю часть панели.

Распределительная коробка должна быть оснащена пятиполюсным кабелем и отдельным кабелем заземления. Для выключателя с двумя розетками схема подключения выглядит следующим образом:

Для подачи фазы на выключатель используется перемычка,
Заземление и земля распределительной панели подключаются только к розетке,
Два свободных провода подключаются к двум узлам выключателя, через которые фаза идет на две группы освещения,
В распределительном щитке нейтраль и заземление скручены с проводами освещения.

Если вы используете такую сборную конструкцию, помните, что розетка может выдержать только периодическое использование, она не предназначена для постоянного использования.

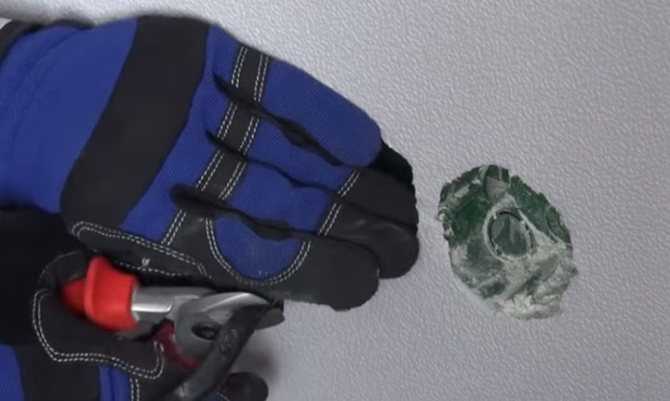

Нанесение разметки на стену

Установите будущую розетку на стене, рядом с кабелем. Перед установкой разметьте розетку на стене. Для этого отметьте центры первого и второго гнезд. Расстояние от одной точки до другой должно быть не менее 7 см. Любое отклонение от этой разметки приведет к неровному расположению декоративной крышки розетки. Оба гнезда должны находиться в одной горизонтальной или вертикальной плоскости. Пригодится спиртовой уровень.

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно.
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
Тип С5. Старого вида, выдерживающие до 6А.
Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

колодки;
защитного корпуса;
контактов.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

Для заземлённых подходит трёхжильный кабель.
Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
- синего — для нулевого провода;
- красная и коричневая — для фазы.

Незаземленная проводка состоит из двух жил — нуля и фазы.
Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой

Последовательное и параллельное подсоединение

Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

простая система подключения и сборка цепи;
возможность отрегулировать уровень напряжения, сделать меньше;
можно использовать один предохранитель на цепь.

Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

обесточить помещение, в котором проводятся работы;
проверить участок перед началом специальным прибором (можно включить устройство в сеть);
использовать резиновые перчатки, технику с прорезиненными ручками;
при «наращивании» длины недостаточно скрутить провода, требуется спайка;
не допускается контакт с соединенными оголенными кабелями;
излишки не должны «торчать» – укорачивают, закладывают в стену;
проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключить розетки указанными способами может каждый

Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.
