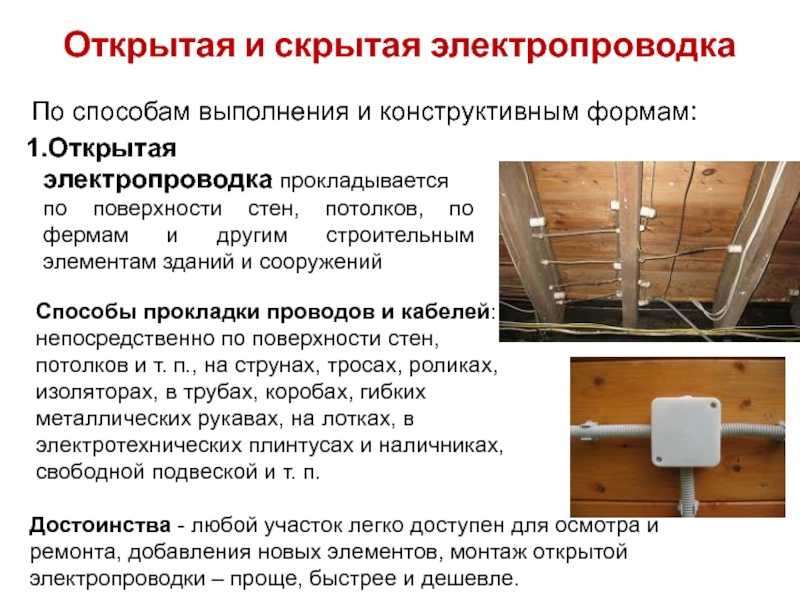

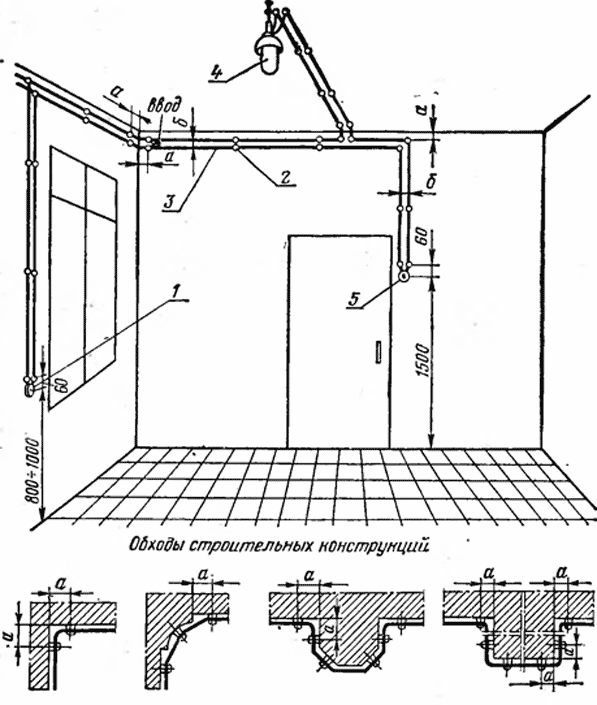

Монтаж открытой электропроводки плоскими проводами по несгораемым основаниям

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

линии для устройств освещения — 1,5 кв. мм;
подключение розеток — 2,5 кв. мм;
электрическая плита — 4 кв. мм.

Выбор сечения кабеля для открытой и скрытой проводки

Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

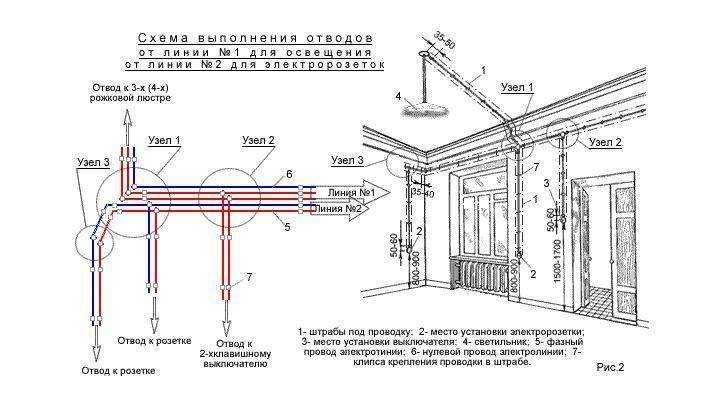

Схема скрытой проводки

Первый этап — подготовка к монтажу скрытой проводки. Нужно определиться с разновидностью разветвления электрической сети, которое может быть коробочным и шлейфовым. В первом случае на площадь квартиры выделяется один кабель. Затем от него выполняются отводы в отдельные помещения, устанавливаются специальные распаячные коробки.

Шлейфовое разветвление организуется по европейским стандартам. Данный вариант связан с прокладкой двух кабелей. Один из них используется для коммутации розеток, другой — осветительных приборов. Провода подключаются от распределительного щитка и прокладываются до каждого помещения, где есть выключатель.

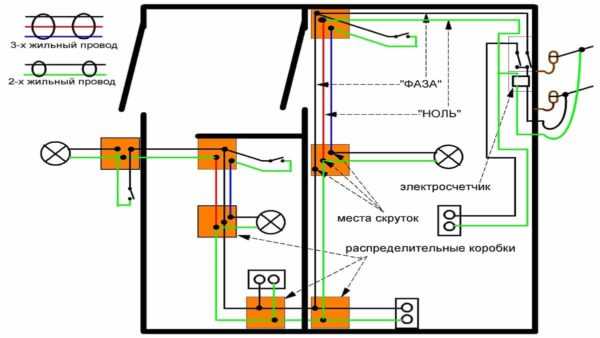

Схема электропроводки в коттедже

Второй этап — составление схемы расположения осветительных приборов и ответвительных коробок для выключателей. Необходимо начертить схематическое отображение кабельной линии, по которой будут прокладываться провода. Они устанавливаются на высоте не менее 150 мм от пола и с отступом от потолка на 100 мм и выше. Аналогичное расстояние должно быть до окон и дверей. Подъем трассы к местам расположения розеток и выключателей осуществляется строго по вертикали, перпендикулярно полу.

Другие рекомендации:

убедитесь, что провода не пересекаются в каких-либо местах;
несущие стены штробить нельзя, поэтому провода спрячьте под толстый слой штукатурки;
сначала схему составьте на бумаге, затем перенесите на поверхность пола, стен и потолка.

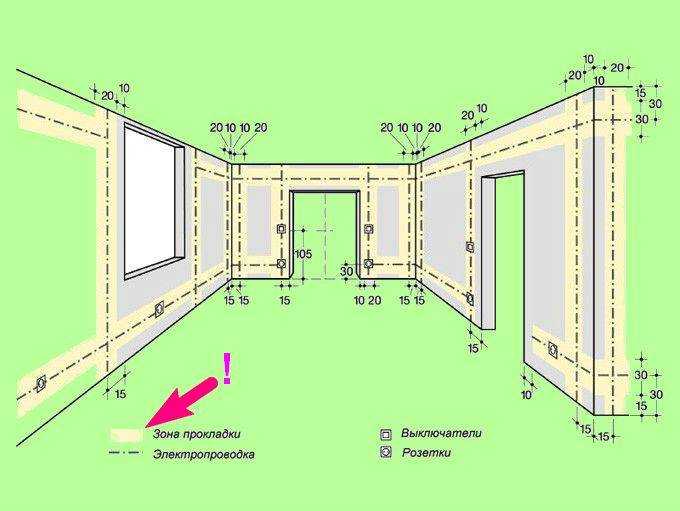

Разметка трассы электропроводки на стенах

Кабель-канал (пластиковый короб)

Кабель-канал выручит, если понадобилась дополнительная разводка или розетка, а ремонт уже завершен. Его можно использовать для разводки проводов по поверхности пола, стены, потолка. Пластиковая монтажная коробка выполняется из негорючего ПВХ, защищает кабели и ограничивает к ним доступ, выглядит максимально эстетично. При необходимости она позволяет в дальнейшем организовать дополнительную разводку.

Пластиковый короб для телевизора на стену — эстетичный способ легко и быстро скрыть проводку. Изделие подходит для установки только по негорючим или малогорючим поверхностям: штукатурке, гипсокартону, бетону, кирпичу. Короб станет простым решением, если в доме появилась новая техника, и необходимо провести дополнительные провода.

Кабель-канал может стать концептуальной частью некоторых интерьерных стилей. Для комнаты в классическом или эко-стиле подойдут модели под дерево; деревянная текстура наносится на короба способом термопечати. Для стилей лофт и ретро подойдут трубы из пластика, имеющие вид латунных и медных изделий.

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки

Место прокладки – пол, перегородка, потолок

Отдельно следует отметить варианты, когда скрытая электропроводка монтируется в полах, потолках или перегородках. К примеру, если речь идет о подвесном потолке из гипсокартона с каркасом из металла, то спрятать проводку будет намного проще, даже не потребуется штробить стены – проводники просто прячутся под потолок, а в нужных точках спускаются вниз.

Также под гипсокартоном можно разместить и распаечные коробки, но для них придется озаботиться встраиванием люков напротив. Люки используют для получения доступа к скрытой проводке в случае необходимости. Для крепления кабелей освещения к потолочному покрытию используются хомуты или UW.

Оптимальный вариант: скрытая электропроводка вначале прячется в трубы, и уже они монтируются в потолок. Подобное решение позволяет повысить пожарную безопасность гипсокартонной конструкции, монтаж производится клипсами.

Монтаж скрытой электропроводки под напольное покрытие производится сходным образом. Проще всего смонтировать кабели в пол, если тот сделан из дерева или гипсоволокна. В случае дерева в лагах проделываются отверстия, в которые вводят трубы, по ном и прокладывают кабель. В качестве альтернативного варианта скрытую проводку можно организовать и по поверхности пола. Вначале выравнивают поверхность по уровню керамзитом или аналогичной смесью, поверх накладывают финишное покрытие.

Некоторые обустраивают скрытую электропроводку в квартире, пряча провода в трубы, а после заливая их цементом. Делать так не следует, особенно если планируется, что слой раствора над трубой будет невелик.

Важный момент: если вы решите спрятать проводку под напольное или потолочное покрытие, соединения разрешается делать только в специально предназначенных коробах. Только так, в случае, если оно выйдет из строя, добраться до него можно будет относительно быстро.

Нередко монтаж скрытой проводки производится за гипсокартон и в перегородки.

В попытке обойтись минимальными усилиями отверстия проделывают в самом металлическом профиле. Также не следует протягивать провода через гипсокартон, прежде чем нашить его. В обоих случаях велик риск повреждения изоляции. Вытащить проводник для ремонта становится весьма проблематично. Решается данная проблема элементарно. Перед тем, как протягивать проводники через отверстия, следует заранее облачить их в трубы.

Работать с освещением намного проще. Ключевую роль здесь играют пустоты в плитах. Они остаются с этапа установки перекрытия. Данное решение привлекательно еще и тем, что оно не требует никакого штробления. Однако на защиту кабелей это не влияет. Достаточно пробить два отверстия: у стены и на месте расположения светильника. Для протягивания провода по трубам чаще всего используют специальные зонды, сделанные из жесткой проволоки.

Остается отметить случай, когда скрытая проводка монтируется через утеплитель в стенах. Предпочтительнее прокладывать через минеральную вату из-за индивидуальных особенностей материала: он легкий, превосходно сжимается и не требует никаких дополнительных работ. Многие предпочитают пенопласт, но в нем придется прорезать дополнительные каналы для труб.

Когда скрытая проводка недопустима

Для начала нужно разобраться в двух основных разновидностях скрытой электропроводки. Она бывает несменяемой, замоноличенной в стене и сменяемой (в трубах, размещаемых в стене). Серьезные сложности возникают при установке системы внутри бетонной стены. Процесс сопровождается штроблением, но в панельных домах существуют особые ограничения на этот счет. Намного проще сделать штробы для проводов в кирпичной стене: она легко разрезается, кабель удобно крепится внутри подобных бороздок.

Допустимость монтажа скрытой проводки регламентируется не только правилами электрической безопасности, но и строительными нормами. Например, категорически запрещено выполнять штробление одинарного кирпича марки М-150, поскольку данный процесс приведет к разрушению рифленой части материала. Также запрещено размещать скрытые провода внутри домов из сруба.

Скрытая проводка по сгораемым основаниям запрещена

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

Предыдущая
Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки
Следующая
Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
фазный провод идет через выключатель, а потом – к осветительному прибору;
земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Полезные советы

Чтобы не запутаться при маскировке проводов и не попасть впросак во время ремонта, их надо заранее промаркировать. Это поможет сразу найти нужный кабель впоследствии. Маломощную проводку лучше отделить от силовой, не соединяя в единый пучок. Провода от антенны, интернета стоит размещать отдельно от прочих, чтобы не испортить качество сигнала.

Кабели должны иметь наименее возможную длину и минимальное количество соединений: это усиливает их безопасность, снижает риск травмирования. Случается, что оплетка спрятанных кабелей перетирается при неудачном расположении, поэтому в опасных местах проводку надо проверять чаще. При потребности в маскировании проводки можно применять любые идеи, тем более, что ассортимент средств и материалов для декорирования сейчас огромен.

Ошибки при прокладке проводов в стенах

Пример штробы входящей в отверстие для подрозетникаЕсли завести провод через верх или проделать отверстие в верхней части, появляется риск короткого замыкания или обрыва. При монтаже розетки ее корпус порвет изоляцию или передавит провод;

Правильный ввод проводов с нижней части подрозетника

Не стоит устанавливать провода на осветительные и розетосные группы большего сечения чем это указано в проекте, обычно 2.5мм2. При сечении 4-6мм2, жилы трудно разместить в контактной группе розетки или выключателя, особенно когда сплав жесткий и упругий. Иногда в таких случаях под упругостью проводов ломаются контактные группы, лопается керамический или пластиковый корпус.
Чтобы не ошибиться в ширине и глубине штробы на отдельном участке сложите ширину всех проводов, которые там прокладываются и сделайте на 1 см больше с запасом.
При сверлении перфоратором коронкой для гипсокартона не забывайте отключить режим перфорации, в противном случае лист может просто проломиться в этом месте.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Прокладка закрытыми методами

Прежде чем приступить к закрытой укладке проводов в кирпичном доме своими руками, необходимо произвести разметку стен в соответствии со схемой. Для этого используется карандаш либо маркер, строительный уровень и ровная деревянная планка.

Элементы скрытой электропроводки.

Важный момент: нужно выдержать от поверхности потолка и пола не менее 300 мм до ближайшей электрической линии.

Под слой штукатурки, наносимый после закрепления проводов, электрика монтируется 2 способами:

С помощью алебастрового раствора, который быстро застывает. Точки крепления размещаются так, чтобы провода не провисали, а также в местах поворотов.
На пластиковых скобах, прибиваемых к стене дюбель-гвоздями.

Распределительные коробки и подрозетники с выключателями проще всего прикрепить к кирпичной кладке на дюбелях, по 2 крепежа на каждый элемент. Если же штукатурка уже нанесена, то в ней придется делать каналы (штробить) до кирпича. Для этого можно использовать такие инструменты и приспособления:

перфоратор с буром малого диаметра или насадкой в виде лопатки;
угловая шлифовальная машина (болгарка) с кругом по камню;
специальный электроинструмент — штроборез;
долбить канавки вручную с помощью молотка и зубила.

Нужно учесть, что данный вид работ очень пыльный, и предусмотреть постоянное проветривание комнат, а для защиты органов дыхания применять респиратор. После канавки прочищаются от мусора, и туда закладываются провода с закреплением алебастром. Если в штробы надо уложить трубы, то сначала в них протягиваются проводники. Круглые отверстия для подрозетников и коробок выполняются дрелью с коронным сверлом требуемого диаметра.

Этапы монтажа проводки.

Чтобы вырезать ровные пазы в кирпичной стене, нельзя пользоваться перфоратором, а тем более долбить поверхность вручную. Неоднородность конструкции и пористая структура кирпича не позволят удачно сделать канавки при использовании этих методов, материал будет разрушаться и высыпаться. Отсюда вывод: штробить кирпичную кладку можно только болгаркой либо штроборезом. Дальнейшие действия по прокладке кабелей выполняются так же, как и по штукатурке.

Монтаж под гипсокартоном или другим отделочным материалом, закрепляемым на каркас, выполняется на пластиковых скобах с соблюдением следующих правил:

Если ГКЛ монтируется на металлическую профильную систему, то провода крепятся к стене под профилями. Чтобы избежать пробоя на стальной каркас и поражения электрическим током, проводники должны прокладываться в пластиковой защитной гофре.
При устройстве деревянного каркаса в брусьях предварительно сверлятся отверстия, куда потом протягивается кабель. Его тоже рекомендуется затянуть в гофру.
Подрозетники прикрепляются к кирпичной стене с подкладками на необходимую высоту, а в гипсокартоне вырезаются круглые отверстия.

Материалы и оборудование для скрытой электропроводки

Сечение кабеля должно соответствовать стандарту:

линии для устройств освещения — 1,5 кв. мм;
подключение розеток — 2,5 кв. мм;
электрическая плита — 4 кв. мм.

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.

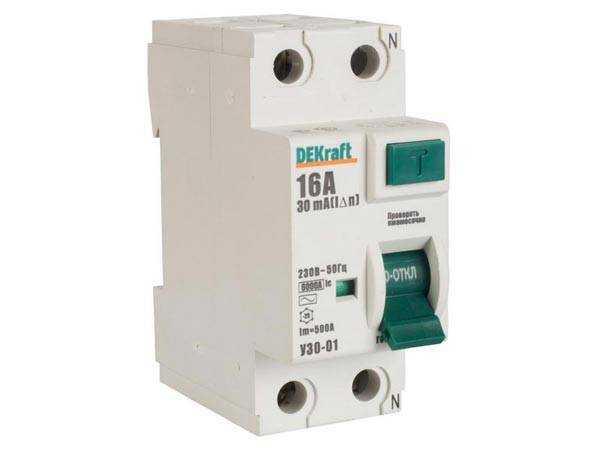

В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Прокладка и заделка кабелей, установка коробок

Для временной фиксации кабелей в штробах используют либо густой штукатурный раствор, либо специальные стяжки, устанавливаемые в заранее пробуренные отверстия в центре штробы. На этом этапе задача – четко выровнять кабель и закрепить его так, чтобы он лежал на ее дне и не выныривал наружу. При необходимости штробу углубляют.

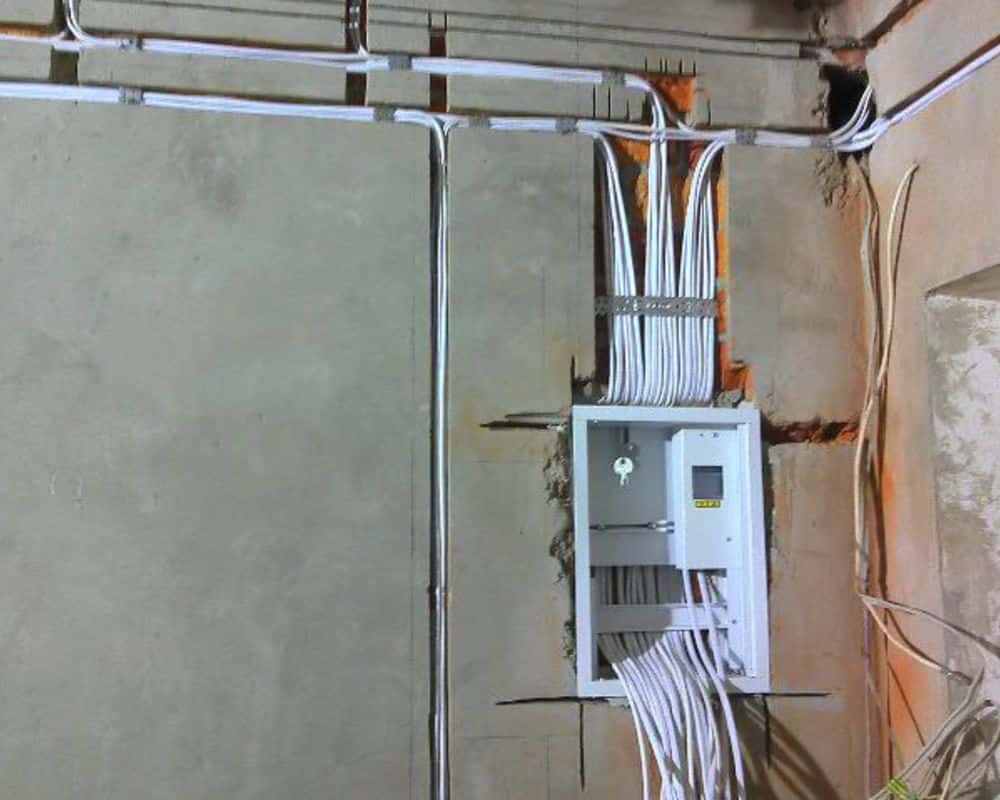

Кабели в штробах с выходом в электрощиток

Затем штробы замазываются штукатуркой вровень с поверхностью стены.

После застывания штукатурки при необходимости выполняют остальные работы на поверхностях стен: выравнивают, шпаклюют. Затем устанавливают соединительные и монтажные коробки, предварительно введя в них кабели. Крепить их лучше на алебастр, расширяющийся при затвердевании. Работают с алебастром очень быстро, так как твердеет он в считанные минуты. Сначала вводят кабель в коробку, изгибают его в нужном направлении, примеряют коробку к проему. Затем густо разводят и наносят алебастр, быстро устанавливают коробку вровень со стеной. Если в ней есть крепежные винты, располагают их четко в горизонтальной или вертикальной плоскости. Коробку удерживают в этом положении до высыхания ратвора.

Соединения в коробках выполняют сразу же, подключение розеток и выключателей совмещают с их окончательной установкой после оклейки обоев.

Капитальные меры

Если стена кирпичная или бетонная, разводка кабельных сетей планируется на этапе подготовки к ремонту. Такой предусмотрительный подход дает возможность спрятать кабели непосредственно в стены, и вопрос, как красиво спрятать провода от телевизора на стене, отпадет сам собой.

Чтобы убрать кабели в стену используется проверенная технология. На стене размечаются места, где будет пробиваться штроба (борозда). Канавка пробивается штроборезом или другим подходящим инструментом (перфоратором или болгаркой). В подготовленную штробу укладывают кабели, помещенные в гофру или скрепленные скобами. Когда электропровода уложены, бороздки грунтуют и замазывают штукатуркой.

Монтировать проводку в гипсокартонных стенах проще, чем в бетонных. Кабель укладывается в гофрированную трубу, имеющую сертификат пожарной безопасности. Скрытая проводка в стене надежна и незаметна, а добраться до нее без разрушения стены невозможно. Минусы — процесс достаточно затратный, пыльный и сложный (потребуется составить схему размещения согласно правилам СНиП).

Как сделать разводку в доме?

Для грамотного выполнения электрической разводки своими руками, предварительно должна быть составлена схема электропроводки со схематическим изображением всех элементов цепи от входного щитка до конечных точек потребления с текстовыми примечаниями и указанием номинальных характеристик. В частном жилье следует помнить о необходимости освещения придомовой территории, имеющей общую стену с жилым домом

Важно рассчитать количество жил каждого кабеля, толщину сечения провода, выбрать марку. У выключателей указывают необходимый номинальный ток срабатывания

Для мощных потребителей электроэнергии (стиральных машин, бойлеров) следует тянуть отдельные жилы.

Прокладка внутри каркасных конструкций

Но проводку можно скрыть не только в толще стены, но и в каркасных конструкциях, которых в доме бывает очень много: перегородки, обшивка стен, фальшполы, подвесные и натяжные потолки.

В таких конструкциях технология монтажа скрытой проводки предусматривает использование пластиковых или металлических коробов (облегченные перфорированные конструкции), которые крепятся к каркасам.

Провода укладываются внутрь коробов и фиксируются пластиковыми подвязками.

Не менее популярны гофрированные трубы (ПВХ), которые фиксируются внутри каркасов с помощью пластиковых привязок или проволоки.

Гибкость гофры позволяет делать множество поворотов без разрывов, а жесткие ребра обеспечивают провода защитой от механических повреждений. Негорючий пластик не воспламеняется при внезапном замыкании и не дает загореться проводам внутри трубы.

Как сделать электропроводку в деревянном доме

На каркасных конструкциях можно закрепить любой корпус электрической точки. Под потайной вырезается соответствующее отверстие, а накладной корпус крепится винтами — саморезами.

Автоматы, провода, безопасность

Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре

Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит

Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

Шина для подключения к автомату всех точек

Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

Перед монтажом проводки нужно отключить электричество.
Нельзя прокладывать кабель, когда он находится под напряжением.
Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Проектирование и расчет

Первый этап проектирования состоит в определении мощности всех электроприборов внутри дома или квартиры. В этом поможет схема расположения помещений, на которой можно отметить места размещения приборов.

Суммирование мощностей покажет, какой вводной автомат потребуется, а по отдельным помещениям и функциям приборов определяется количество и номинальный ток линейных автоматов. Этот расчет также поможет подобрать сечение проводов.

Схема скрытой электропроводки указывает монтажникам размещение электрических точек и пути прокладки проводов. К схеме составляется спецификация оборудования и материалов.

В ней указываются количество, наименования и марки электрооборудования и проводов. При планировании количества материалов не мешает создать небольшой резерв на непредвиденные ситуации (10-15%).

Устройство скрытой проводки

Скрытая проводка может быть выполнена двумя методами. Первый, классический вариант — размещение кабелей и элементов сети внутри штроб или под обшивкой. Второй вариант, набирающий популярность в последнее время, — использование специальных труб и кабель-каналов. Фактически провода спрятаны от глаз, но расположены не внутри стены.

Однозначно назвать проводку скрытой можно лишь в первом случае, когда кабель спрятан внутри строительных конструкций. К последним относятся перегородки, различные перекрытия, пол, стены и потолок. В большинстве случаев данный вариант подразумевает проделывание специальных штроб. Для их изготовления используют штроборез или болгарку, однако можно обойтись перфоратором или скарпелем с молотком. Те самые трубы и каналы из второго метода должны присутствовать и в первом: их закладывают в штробы, чтобы повысить защиту проводов.

Укладка проводов в штробах

Крепление кабель-каналов к поверхности стен и потолка с последующим размещением внутри проводов является скорее методом организации открытой электропроводки.
