Схема подключения двигателя напольного вентилятора

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Разборка редуктора вентилятора

Редуктор лучше разобрать и проверить что происходит у него внутри.

Откручиванием винт крепления кривошипа.
Кривошип – это связующее звено между редуктором и корпусом вентилятора.

Проверка работы редуктора

Такой простой редуктор просто проверить. Нужно просто вращать его верхнюю шестеренку, к которой крепится кнопка включения вращения.
И кривошип снизу начнет вращаться.
Итого получается, что двигатель при движении вращает червячную передачу редуктора, который далее передает движение на кривошип. И уже он вращает саму голову вентилятора.

Примеры неисправностей редуктора вентилятора

Есть несколько типов неисправностей:

1. Вентилятор не вращается и может быть слышен резкий хруст – скорее всего либо шестеренка сломалась, либо попал мусор в редукторе;
2. Вентилятор хрустит и пропускает шаги при включении режима вращения. Могут быть проблемы с зубьями;
3. Вентилятор медленно вращается. Может быть мусор, пыль между шестеренками и высохшая смазка.

Разборка редуктора

Откручиваем винт крепления крышки редуктора.
И открываем крышку корпуса редуктора. Внимательно осматриваем шестеренки на наличие грязи, сломанных деталей и отсутствие смазки.

Ниже типичный пример сломанной шестеренки. Она мешает передачу движения от двигателя к кривошипу.
Такую шестеренку можно починить.

Ремонт шестеренки

Пластиковые шестерни хрупкие, и у них бывают разные повреждения. Если зубья целые, то поломанные или треснутые шестеренки у основания можно склеить обычным суперклеем.
Протираем склеиваемы поверхности, и наносим тонким слоем суперклей.
Теперь плотно прижимаем склеиваемые поверхности на 5 минут.
Склеенную шестеренку можно будет использовать через 24 часа.

А вот это пример сломанных зубьев шестеренок. Если зубья у шестеренок сломаны, то от редуктора будет слышан шум или треск при вращении.
Нужно найти отломленные зубья, потом приклеить их суперклеем. Придется искать замену этой шестеренки у доноров от других редукторов вентиляторов.

Или можно попробовать восстановить зубья при помощи эпоксидной смолы как на этом видео

https://youtube.com/watch?v=MmAoL_UYIR0%3F

Не работает кнопка переключения поворотов

Кнопка переключения поворота вентилятора крепится на шестеренку, которая состоит из нескольких частей и позволят включать и отключать направление движение вентилятора.
Внутри червяной шестеренки находятся два шарика, между которыми находится пружина

Осторожно! Пружина при разборке шестерни может выскочить с шариками с большой скоростью!
Соответственно, эти шарики с пружинкой служат переключателем

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Списание кондиционера причина

Прекрасно работающий кондиционер радует насв дикую жару и лютый холод, то охлаждая, то согревая так нужный нам воздух. Неисправный же кондиционер не может предоставить нам такого удовольствия, как в доме, так и в офисе, и обычно в таких случаях необходим ремонт кондиционера.

Когда именно профессионалы сервисного выезжают на дом для решения такой проблемы, как поломка кондиционера? Вариантов целая тьма. Сначала они определяются, какой именно кондиционер установлен, или еще даже не установлен у клиента: сплит-система, простой или промышленный. Далее определяются причины неисправности кондиционера. Многим клиентам кажется, что кондиционер сломался просто так, ни с того ни с сего. Просто взял и сломался. Конечно, бывает и так, но в большинстве случаев любая поломка имеет свою причину, которая выясняется в процессе диагностики, а опытные мастера по ремонту кондиционеров знают все эти возможные причины, алгоритмы ремонта и последствия, влекущие за собой попытки клиента использовать свои очумелые ручки во благо агрегата и своего кошелька (что не всегда оправданно).

Итак, какие причины неисправности кондиционера могут встать у Вас на пути?

Состав вентилятора

Типичный вентилятор включает:

• двигатель переменного, постоянного тока;
• маховик;
• кнопки, реле, контакторы;
• схема автоматической регуляции.

Опционально элементы отсутствуют, схематика ремонта выглядит следующим образом:

В первую очередь прозвоним обмотки двигателя. Безотносительно конструкции внутри имеются катушки, дают (на экране тестера) сопротивление единицы-десятки Ом

Обратите внимание: пусковые обмотки асинхронных двигателей прозванивают после конденсатора. Очевидный момент, игнорирование правила приводит к неразберихе. Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора

Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Конденсатор поворачивает фазу напряжения на 90 градусов, помогая создать правильное распределение поля внутри статора. Если двигатель коллекторный, обмотки соединены последовательно (конденсатора нет). Разумно прозвонить мотор на входе, поскольку неисправность может укрыться в другом месте. Зафиксирован обрыв или нет, снимаем щетки, займемся коллектором во вторую очередь. Звоним секции поочередно. При выявлении неисправности ремонтопригодность вентилятора охлаждения оценивается по конструкции. Сделать сложно, попытайтесь найти новый коллектор. Нечего говорить, у асинхронных двигателей с короткозамкнутым ротором барабан не ломается. Ток «беличьей клетки» сравнительно мал, медь, завальцованная внутрь, напротив, – толстая.
Во вторую очередь оценивают исправность жил, реле, кнопок. Прозванивается цепь, включая условия срабатывания терморегулятора. Методика реализации определена конструкцией. Имитируйте нагрев, зажигалкой подогревая датчик. Подход разумен в кухонных вытяжках, прочих приборах, где температура сравнительно высока. Кнопки проверяют на прохождение/прерывание электрического тока в соответствующих положениях. Часто ремонт бытовых вентиляторов своими руками касается коммутации. Кнопки нажимаются неаккуратно, проливается жидкость. Требуется восстановить правильное функционирование механической части, почистить контакты. Кто проливал варенье на пульт управления телевизором, поймет ситуацию. Механизм разбирается, контакты чистятся. Нелишним будет напомнить, что конденсатор пропускает переменный ток, в сладком случае проделывают две операции: звонят элемент на проверку наличия короткого замыкания (это поломка), подают питание переменным током и проверяют прохождение сигнала со стороны обмотки. С полной уверенностью скажем: поломан ли конденсатор.

Перед сборкой не забудьте смазать механическую часть, масло не должно попасть меж ротором и статором. В идеале здесь равномерный зазор. Заметив разницу, проведите центрирование ротора (сложная задача). Иногда подшипники отсутствуют. В бытовых вентиляторах нагрузка не столь велика, чтобы потребовалось улучшить скольжение. Однако трущиеся места возникают в любом случае. Шероховатые участки смазывают.

Диагностика неполадок

Неисправности напольных и настольных вентиляторов бывают 2-х видов – механические и электрические. Именно на первые простой обыватель не обращает особого внимания, а ведь это ведет к поломке в электрической части прибора. К примеру, если заклинил вал, а оборудование продолжает работать, то это бесспорно вызовет перегрев электродвигателя. Если разбалтывается подшипник, то в будущем повредится обмотка статора.

Перед диагностированием вентилятора в домашних условиях отключите прибор от электропитания. Агрегат часто не включается из-за неисправности шнура или розетки, поэтому в первую очередь к блоку питания подключают любой другой прибор. Если он не включается, значит, виновник – розетка, которую нужно починить.

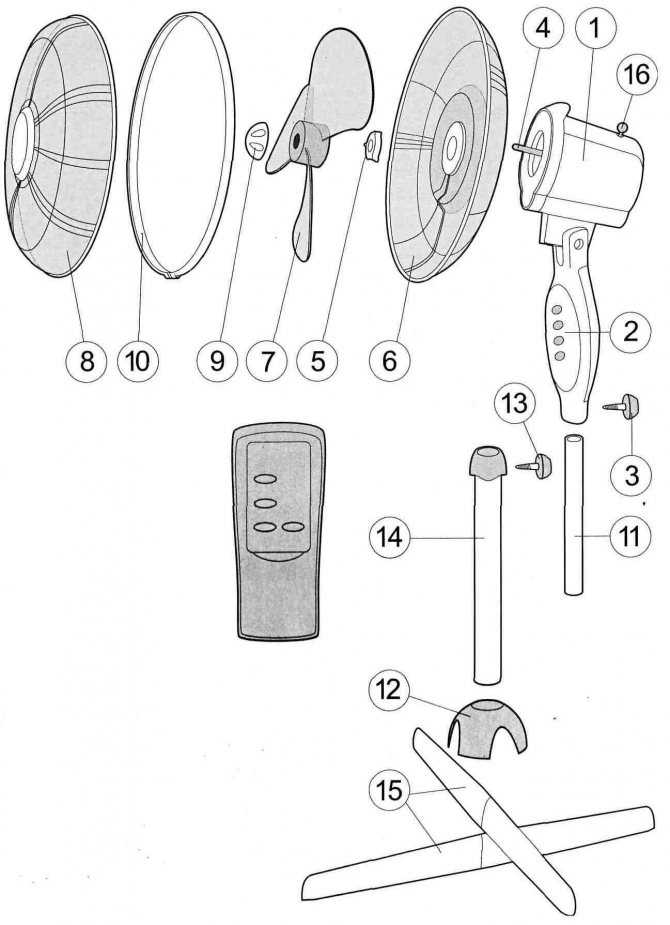

Чтобы осмотреть внутреннее оснащение вентилятора, разберите его, действуя по следующей схеме:

1. Снимите основной обод.
2. Открутите на защитной сетке крепежи и снимите её переднюю часть.
3. Отсоедините пропеллер с лопастями. Особенность – в вентиляторах пропеллер крепится при помощи гайки с левосторонней резьбой, которая прикручивается к валу электродвигателя. Следовательно, откручивают крепеж по часовой стрелке, а закручивают наоборот.
4. Уберите защитную сетку сзади, откручивая гайку.
5. Открутите 4 винта.
6. Снимите весь крепежный материал с кожуха мотора и уберите панель. Не забудьте о болте, который располагается на рукоятке, регулирующей вращение корпуса. Если этого не сделать, не откроется доступ к двигателю.
7. Снимите заглушку с задней стороны прибора.
8. Открутите шуруп.
9. Доступ к двигателю открыт.

Так как поломка часто связана с недостатком смазки, обязательно капните несколько капель технического масла на втулку.

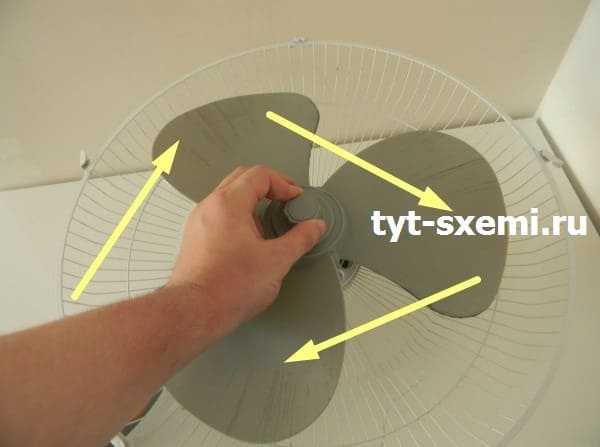

Проверните вал сначала в одну, потом в другую сторону для лучшего впитывания смазочного материала. После этого соберите вентилятор в обратном направлении, включите прибор и проверьте на работоспособность.

Более наглядно про то, как разобрать вентилятор и провести диагностику неисправностей смотрите в этом видео:

Механические неисправности

Чтобы обнаружить неисправности механической части вентиляторного устройства, обратите внимание на такие проявления:

• посторонние звуки (шумы, свисты, скрипы и т. п.);
• медленная скорость вращения лопастей при работе;
• трудности с вращением пропеллера при выключенном вентиляторе.

Проблемы в электрической части

Неисправность в электрике проявляется следующими признаками:

• запах гари;
• невозможность запуска агрегата;
• замедление скорости работы пропеллерного механизма при включенном приборе;
• срабатывание автоматических защитных выключателей (если они предусмотрены).

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

• отсутствие смазки на подшипниках (что делать, говорилось выше);
• выход из строя конденсатора;
• неисправность электродвигателя.

Выход из строя конденсатора

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора

с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора

, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Неисправности вентиляции в квартирах

Вытяжные встраиваемые вентиляторы значительно проще в конструктивном плане. Но стоимость их невелика и часто проще приобрести новый, чем искать детали, исчезнувшие из оборота. Плохое вентилирование помещений может быть связано не с работой самого прибора, а с ошибками при организации системы вытяжки.

Вентиляция в ванной комнате

При неработающей вентиляции в ванной воздух становится влажным и не проветривается, плохо сохнет белье, может появиться плесень.

Нормальная схема работы вентиляции

Причины могут быть следующие:

• вентиляционный лаз забит пылью и паутиной;
• посторонние предметы в шахте;
• вытяжной вентилятор установлен на втягивание воздуха вместо отвода.

Правильным вариантом решения проблемы будет обращение в управляющую компанию. Специалисты опускают в вентиляционную шахту до самой квартиры груз, чтобы пробить все препятствия. В особо запущенных случаях в шахту опускают камеру, для определения местонахождение препятствий. Вентиляционную шахту вскрывают со стороны подъезда. Возможно придется обойти соседей по стояку и проверить, нет ли у них неправильно установленных вентиляторов, которые нарушают вытяжку.

Вытяжка в кухне

Вытяжная вентиляция призвана выводить из квартиры неприятные запахи и спертый воздух. Однако, при нарушении технологии строительства или вследствие других причин из вытяжного отверстия воздух начинает попадать в квартиру, несмотря на работающий вентилятор.

Загрязнение вентиляционной шахты

Из-за этого в квартире возникают посторонние запахи. Продукты готовки не выводятся с кухни. Причинами могут быть следующие:

• дефекты конструкции вентиляционных шахт и каналов создают обратную тягу;
• сильные порывы ветра в одном направлении задувают в шахту воздушные потоки;
• скопления паровых масс и морозного воздуха в вентиляции;
• загрязнение шахты снегом и отходами.

В итоге осевой вентилятор перетягивает воздушные массы из одной шахты в другую и вытяжка начинает бесшумно работать в обратную сторону.

Для решения недочетов лучше пригласить специалистов. Они оценят рациональность использования оборудования в соответствии с документацией и проведут качественную экспертизу установки и работы вентиляционной системы. В полученном отчете будут указаны все недостатки существующей системы и меры по их исправлению. Работники УК обязаны прочистить вентиляционные шахты от посторонних объектов. Также избавиться от эффекта обратной тяги в вытяжке устанавливают дефлектор для подсоса дыма и создания на кухне сквозящих воздушных потоков.

Следующий этап разборки

Теперь снимаем переднюю защитную сетку. Обычно они крепятся либо на винты, либо на подобные как на фото зажимы.
Откручиваем гайку крепления лопастей.
Она откручивается по часовой стрелке.
На лопастях накопилось много пыли.
Протираем салфетками или тряпками лопасти и защитные сетки.

Поврежденная лопасть винта вентилятора

Рассмотрим пример механического повреждений лопасти винта вентилятора. В этом случае лопасть винта треснута практически до основания.
Лопасть очень тонкая, и может треснуть от основания от падения. Поэтому лучше использовать вентиляторы с защитными сетками. Защитная сетка защитит лопасти от случайного удара или падения, тем самым сохранив целостность лопастей винта.

Можно попробовать заклеить трещину эпоксидной смолой, заклеить алюминиевым скотчем или даже суперклеем.

Правда, такое решение тоже временное. Скотч рано или поздно начнет рваться от нагрузок.

Однако и после такого ремонта снова проблема возникает с ухудшением характеристик, и добавляется ненадежность соединения.
Еще можно попытаться заменить поврежденную лопасть каким-либо небольшим грузом, но это опасно. Груз можно отлететь от винта при высоких скоростях.

В данном случае лучший вариант – это полностью заменить винт на аналогичный. Как правило на бытовые напольные вентиляторы винты устанавливаются по стандарту, поэтому если у вас есть старый сломанный вентилятор, то можно взять винт с него, или поискать сломанные вентиляторы на Avito или барахолках.

Проверка обмотки статора

Проблемы с обмоткой статора считаются очень серьезными. Ремонт вентилятора отопителя в этой ситуации придется начинать с осмотра непосредственно двигателя. При перегорании статора конденсатор также может выйти из строя. Если контакты электродвигателя не перегоревшие, значит, он цел.

Следующим шагом проверяется непосредственно конденсатор при помощи тестера. Когда статор неисправен, во время работы он сильно дымит. Также следует учитывать, что указанный элемент может быстро нагреваться. В любом случае его придется полностью менять. Для этого необходимо приобрести аналогичный товар в магазине.

Ремонт диффузора

Диффузор является неотъемлемой частью блока управления. Ломается он обычно из-за того, что скручивается регулятор. В данном случае ремонт вентилятора следует начинать со снятия верней крышки. Электромотор трогать при этом нет необходимости. Однако для удобства центральный фланец легче всего сразу отсоединить. В противном случае блок управления на прежнее место будет проблематично установить. После отсоединения регулятора следует извлечь непосредственно блок управления.

Диффузор на нем располагается с задней стороны. В некоторых случаях он крепится на специальный фиксатор. Для того чтобы его достать, нужно просто поддеть основание элемента ножом или отверткой. После этого его можно осмотреть. Меняют отдельно диффузор очень редко. В магазинах он, как правило, продается вместе с блоком управления.

Основные проблемы

Чтобы выявить первопричину неисправности, необходимо узнать, из каких частей состоит вентилятор. Вне зависимости от типа (напольный или настольный) прибор обладает совершенно одинаковым устройством. Разница заключается лишь в длине стойки.

Проблемы в работе вентилятора бывают разные, и у каждой из них есть свои причины и признаки.

Вентилятор не включается

Прибор может не включаться, но в этом случае важно обратить внимание, загорается лампочка или нет при попытке запуска аппарата. Если индикатор светится, а устройство не включается, значит, сломался блок с кнопками, который располагается на стойке вентилятора

Если лампочка на корпусе не включается, и прибор не издает звуков, возможно, в розетке отсутствует напряжение, или причина кроется в поломке шнура, вилки

При невозможности запуска бытового прибора и исключении вышеописанных причин, проблему стоит искать в электродвигателе

Если лампочка на корпусе не включается, и прибор не издает звуков, возможно, в розетке отсутствует напряжение, или причина кроется в поломке шнура, вилки. При невозможности запуска бытового прибора и исключении вышеописанных причин, проблему стоит искать в электродвигателе.

Плохо вращаются лопасти

Лопасти могут медленно вращаться по нескольким причинам. Основная из них – нехватка смазочного материала в подшипниках скольжения. Иногда лопасти деформируются под высокими температурами от двигателя (когда прибор работает слишком долго, происходит перегревание). В этом случае лопасти цепляются за защитную сетку, поэтому обнаружить такую проблему просто и быстро.

Вентилятор не поворачивается в стороны

Проблема в кривошипе. Скорее всего, его крепежные винты ослабли, и надо всего лишь затянуть их. Если агрегат поворачивается, но «со скрипом», то есть, туго и с паузами, разберите корпус вентилятора и проверьте состояние и сцепление шестерен в редукторе. Убедитесь, что переключатель свободно перемещается вверх-вниз. Нужно будет вынуть вал и главную шестерню для того, чтобы смазать их. Собрать все смазанное обратно. При износе шестерен соберите вентилятор без редуктора – он будет работать в статичном положении. Но будет ведь.

Кулер гудит и не вращается

Многие люди ошибочно называют кулером вентилятор, но в действительности это охлаждающий прибор, который может и не иметь лопастей. Главное предназначение кулера – выведение нагретого воздуха из вентилятора. Иногда он гудит, но не вращается. Тут причин несколько:

• недостаток смазочного масла в подшипниках;
• поломка конденсатора;
• неисправность двигателя.

Вентилятор шумит и скрипит

Дело в деформации пропеллера или в ослаблении крепежа подшипника скольжения. Вспоминайте, может, вы вытаскивали его на солнце и забыли там или вообще роняли много и сильно. Отключите прибор от сети и начинайте его разбирать. Осмотрите защитную решетку на предмет деформации – возможно, лопасти при вращении касаются ее вдавленных частей. Выпрямить все изгибы можно руками. Снимите пропеллер, осмотрите и его лопасти – тема та же. В отличие от решетки выпрямить полиуретан руками не выйдет. Придется менять пропеллер. Если же там все ровно, проверьте крепеж подшипника – закрутите все болты.

Несмотря на некоторые внешние отличия различных моделей вентиляторов, принципы их устройства и ремонта одинаковы. Не грустите, если ваш вентилятор сломался, не спешите нести его на свалку и искать на чердаке бабушкино опахало – все не так сложно и чаще всего исправимо.

Другие неисправности

Что еще может произойти с напольным и настольным вентилятором:

1. Поломка конденсатора. В бытовых вентиляторах обычно используется сухой тип, изготовленный из пластмассы, которая легко деформируется из-за перегрева.
2. Неисправность электрического двигателя. Основной признак – прибор не запускается или выдает неестественные звуки.
3. Неполадки в блоке управления. Чаще всего причина кроется в червячной передаче и диффузоре.
4. Если есть переключатель скорости, то вентилятор может не работать по причине его неисправности. Причина – обрыв обмоток.
5. Редко выход из строя вентилятора заключается в роторе. Такое бывает на фоне перегрева мотора.

Вне зависимости от причины неисправности напольного и настольного вентилятора, проведите самостоятельную диагностику, которая позволит выявить участок и причину слома.

Неисправность термопредохранительного реле

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.

В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Поломался переключатель скорости

Если вентилятор издает сильный шум во время работы, первое, что следует сделать владельцу, – это проверить исправность регулятора изделия. Расположен он рядом с блоком управления.

Вынуть регулятор просто: достаточно лишь снять заднюю крышку. Управленческий блок будет закрыт контактной колодкой. Она также вынимается. Желательно, чтобы прижимная планка при этом осталась нетронутой. После извлечения блока можно приступить к осмотру регулятора. Очень часто причиной поломки переключателя скоростей может стать отсоединенный проводник. В таком случае нетрудно выполнить ремонт напольного вентилятора своими руками. Используя паяльную лампу, домашний мастер монтирует проводник обратно на место. Случается, что тот просто перегорает. Тогда владельцу вентилятора придется обзавестись новым проводником.
