Как определить фаза или ноль идёт на выключатель?

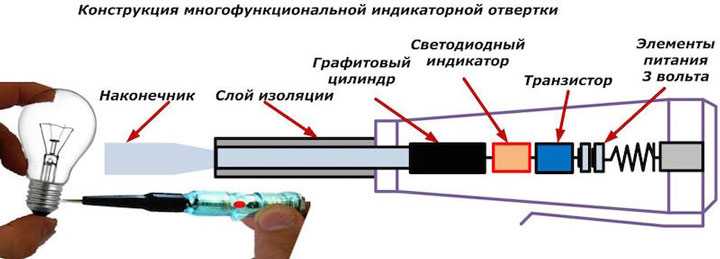

Определить ноль или фаза идёт на выключатель можно двумя способами: на выключателе или на самом светильнике.

Выключатель должен быть в отключённом состоянии.

В выключателе на одном проводе должна быть фаза (индикатор будет светиться), а на люстре индикатор светиться не будет. Конечно же на выключателе проверять удобнее так как он находится внизу, да и снять его будет проще, чем открутить люстру или светильник с на потолке. Как снять выключатель рассказывать вам не буду.

Но что же делать, если вы узнали что выключатель у вас подключён неправильно.

В старых квартирах обычно схема электропроводки однолинейная. А это значит, что вся квартира «висит» на одной линии. Скорее всего у вас все выключатели подключены данным образом.

Многие советуют переподключить провода в распределительной коробке. Но, как вы понимаете, для этого нужно её найти, снять с этого места обои, раскрутить скрутки. Но во многих старых квартирах проводка алюминиевая и лишний раз раскрутить, скрутить провод чревато поломкой их.

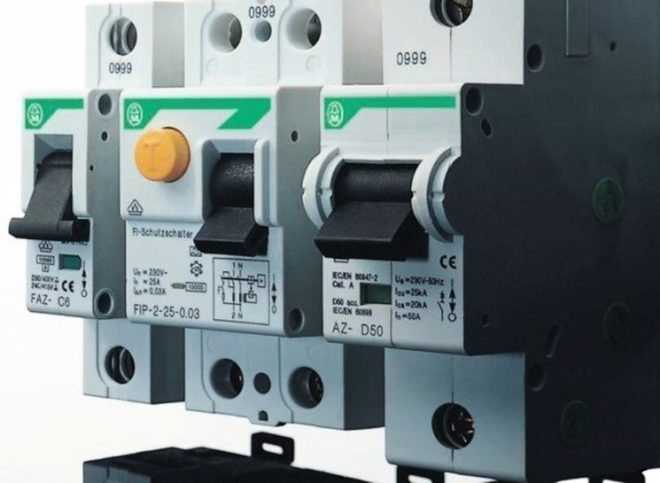

Можно, просто напросто, перекинуть провода на автоматических выключателях, которые находятся в щитке. И тогда фаза станет нулём, а ноль фазой и на выключатель пойдёт фазный провод.

На картинке показана схема где на нулевом и фазном проводе стоят отдельные однополюсные выключатели. Так делали раньше. Сейчас же используют один двухполюсный автоматический выключатель.

Если же вы определили что какой выключатель подключён неправильно, а остальные в порядке, это значит, что у электрика в том момент, когда он собирал коробку было «озарение». Вот тогда то кроме как переделать распредкоробку данного выключателя ничего не поможет.

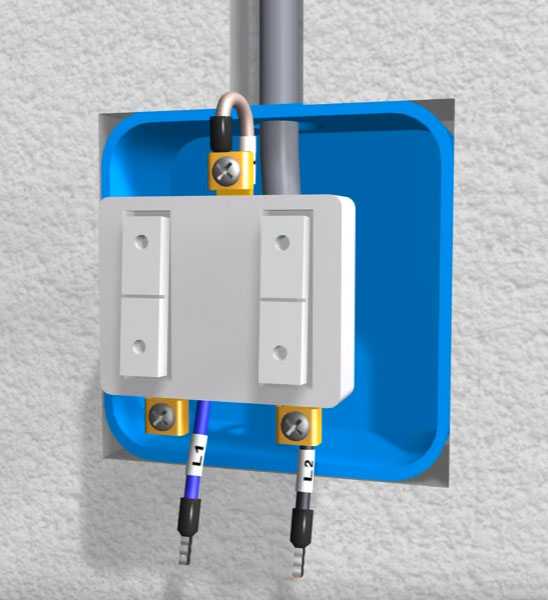

Находим распределительную коробку. Обычно она находится над выключателем на расстоянии 15-20 сантиметров от потолка. Вскрываем её, предварительно выключив автоматы в распредщитке. Освобождаем скрутки от изоляции. Включаем автоматы и находим фазный провод индикатором. Выключатель должен быть выключен.

Обычно в световых коробках бывает четыре кабеля:

приходящий
отходящий
на лампочку
на выключатель

Цвет проводов не имеет значения потому, что провода могут быть разного цвета.

Определяем какой кабель идёт на лампочку, а какой на выключатель. Обычно кабель на выключатель уходит вертикально вниз, а на лампочку (светильник) вверх. Обесточиваем коробку отключением автоматического выключателя.

Переделываем коробку следующим образом:

Как соединять провода в распредкоробке решите по месту в зависимости от состояния и материала проводов. Изолируем места соединения проводов.

Всё, дело сделано!

Цвета проводов в распределительной коробке указаны в соответствие с современной расцветкой проводов в кабеле. Вместо коричневого провода чаще всего используется белый.

Ещё статьи:

Снятие выключателя

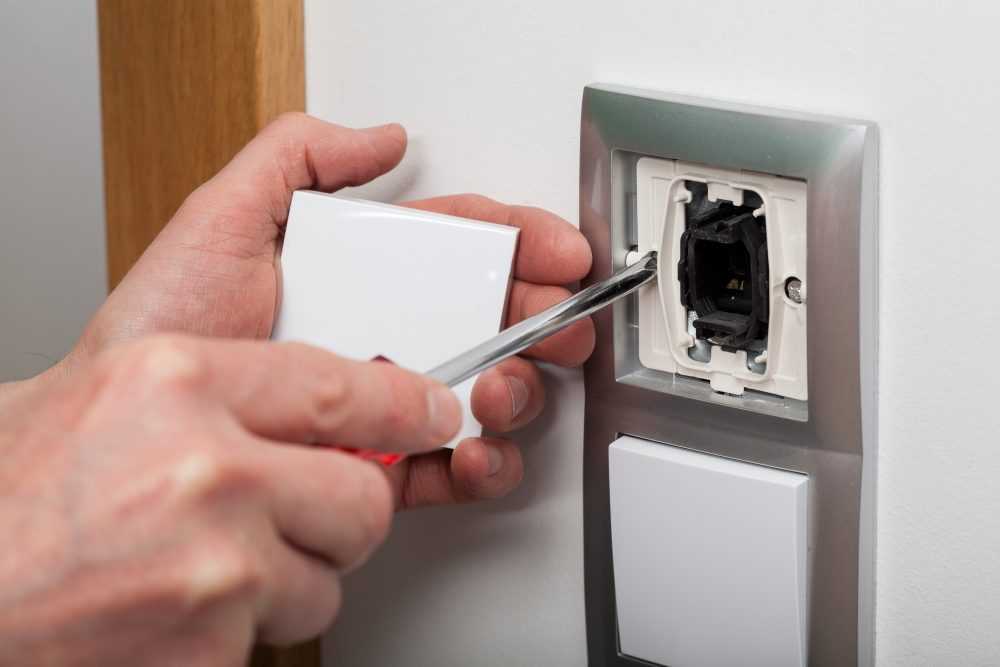

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

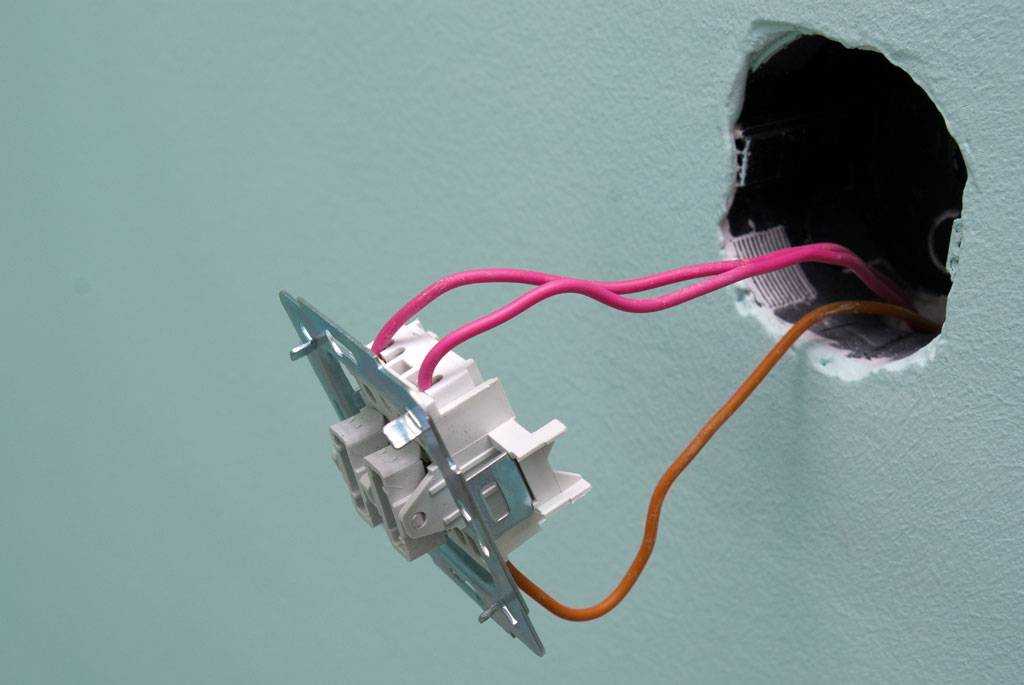

Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
Отсоединить от механизма второй кабель.
Выпрямить провода.

На этом демонтаж окончен.

Демонтаж выключателя с диммером

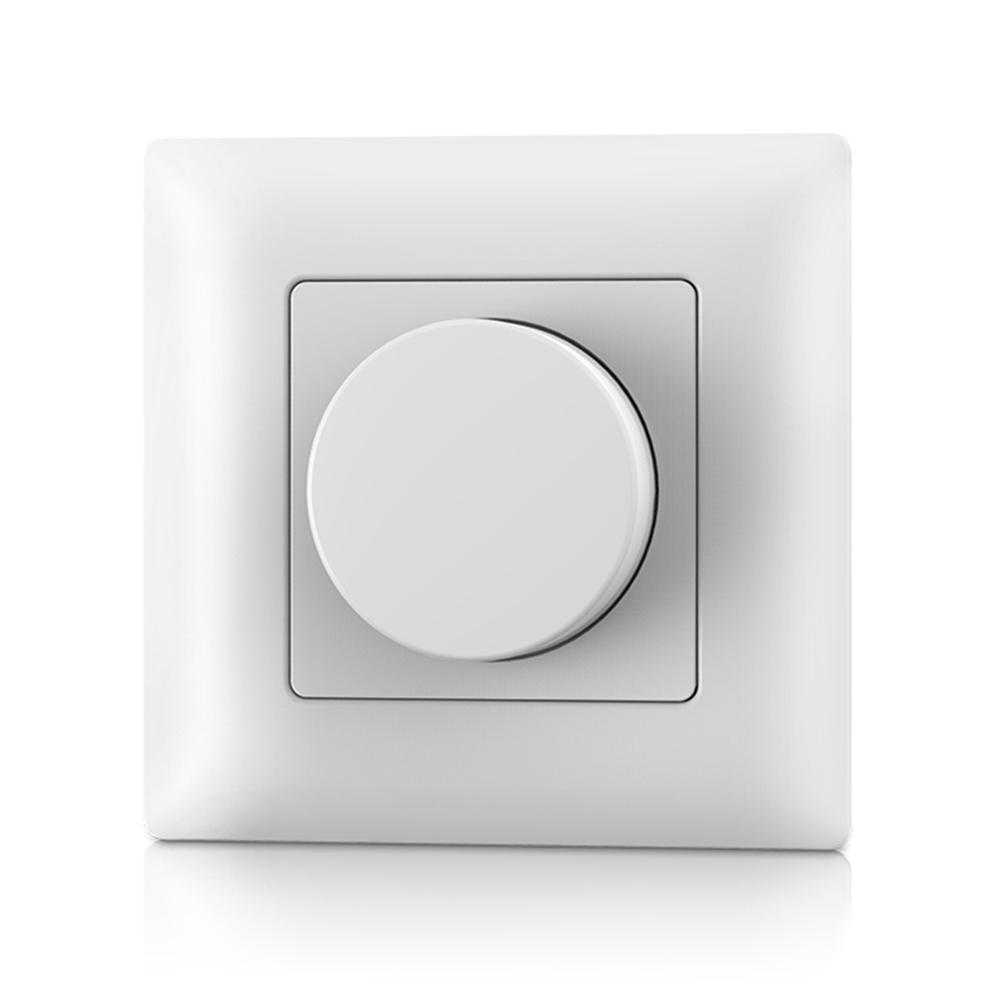

Популярность набирают коммутационные аппараты, совмещенные с регуляторами яркости – диммерами. Они имеют поворотную или поворотно-нажимную конструкцию. Первые выключают свет в положении минимальной яркости – для этого надо довернуть круглую клавишу в ту же сторону. Поворотно-нажимные отключают освещение в любом положении посредством нажатия поворотной рукоятки.

Снятие крышки диммера.

Для демонтажа достаточно снять эту рукоятку. Под ней обнаружится саморез. Если его вывернуть, то можно снять декоративную панель и получить доступ к крепежу.

Конструкция диммера.

Дальнейший демонтаж подобен обычному выключателю.

Вариант конструкции диммера – с гайкой.

Бывают и другие варианты конструктива. Их разбирают по-другому.

Ремонт такого выключателя достаточно сложен. Восстановление регулирования яркости выходит за рамки обзора. А контактная группа не всегда доступна. Но если до нее удалось добраться, попробовать починить такой выключатель света можно зачисткой контактов.

Контактная группа диммера.

Это же полностью касается и сенсорных приборов, только их устройство более сложное. Восстановление выключателей освещения вряд ли может принести серьезный экономический эффект. Но существуют ситуации, когда без него не обойтись. Да и увлекательное занятие, совмещенное с творческим развитием, также стоит немало.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.
Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Взялся за фазу – не говори, что не электрик

Что дальше? Тут не лишне напомнить некоторые трагические обстоятельства этого происшествия.

одна стена – как после пулеметной очереди
с другой стороны этой стены разрезаны обои и вскрыта силовая коробка, к которой подключена розетка коридора. Кстати, скрутки там были горелые, подтянул их
в ванной (и не только там) сделан дорогой ремонт, провод на лампу выходит из дорогого кафеля над дверью
хозяин квартиры – зам.начальника МЧС города
через несколько дней у хозяина День рождения
неизвестно, кто будет платить теперь за ремонт (были намёки, что я, т.к. зря разломал)
известно, что ни один электрик теперь не возьмется продолжить (а главное – довести до конца) мои изыскания

Вывод – надо доделать начатое. Смотри названия этой статьи и этого подзаголовка.

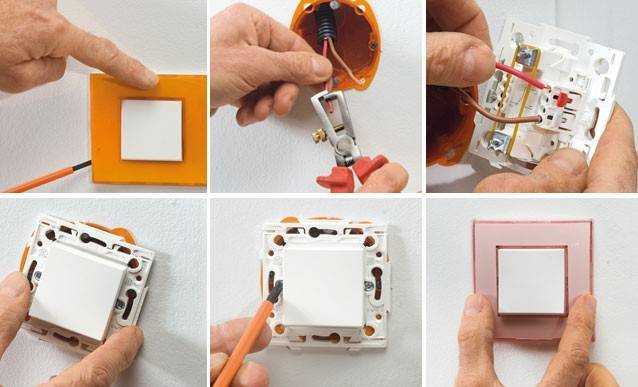

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Практические советы

Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Поиск распределительной коробки

Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.

Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.

Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…

Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.

Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

Ремонт поворотного выключателя

В домашнем хозяйстве, кроме клавишных, используются и сложные устройства. Поворотные выключатели, или диммеры, тоже ломаются по причине перепадов напряжения, коротких замыканий и механического воздействия.

Проверить напряжение электрического тока в сети тестером.
Отключить питание в помещении, где проводится работа.
Сначала нужно отсоединить ручку устройства, потянув на себя.
Открутить крепление корпуса, выдвинуть с проводами из стены.
Проверить тестером отсутствие напряжения на проводах.
Отсоединить жилы, зачистить места контактов.
Если сломался механизм регулировки – симистр, купить такой же в радиомагазине и заменить.
Затянуть провода в зажимах, и закрепить корпус на стене.
Установить поворотную ручку, подключить электропитание и проверить прибор.

Прежде чем заменить симистр, нужно осмотреть разобранный выключатель, проверить контакты и устранить повреждения.

О пылевлагозащищенных розетках со степенью защиты IP44

Розетки IP44 – это самые часто встречающиеся пылевлагозащищенные розетки для установки внутри помещений. Цифра «4», указанная на втором месте, соответствует защите механизма розетки от обрызгивания с разных сторон. Если на розетку попадут капли воды, то они не попадут внутрь розетки, и не более того.

Если розетку со степенью защиты IP44 или IP54 установить около крана, то возможна ситуация попадания на розетку не брызг, а струи воды. От воздействия струи воды розетка IP44 не защищена.

В этом случае неаккуратному или невезучему владельцу помещения придется уповать только на качество УЗО, которым защищена пылевлагозащищенная розетка IP44.

Примечание №1

. В ГОСТ 50571.11-96 и ПУЭ указано, что в ванной комнате нужно использовать пылевлагозащищенные электроприборы, но про пылевлагозащиту розеток нет ни слова. Это логично, зачем рисковать, проще просто установить розетки подальше от источников воды.

Примечание №2

. Для того, чтобы пылевлагозащищенные розетки сохранили заявленную производителем степень защиты, их еще нужно правильно и аккуратно смонтировать с полным соблюдением инструкции производителя.

Виды выключателей и принцип работы

Трехклавишный выключатель

По количеству коммутируемых цепочек и числу клавиш все существующие разновидности этих приборов делятся на следующие виды:

одноклавишные модели;
двухклавишные образцы;
трехклавишные приборы.

До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.

Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.

Разбор выключателя света

Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.

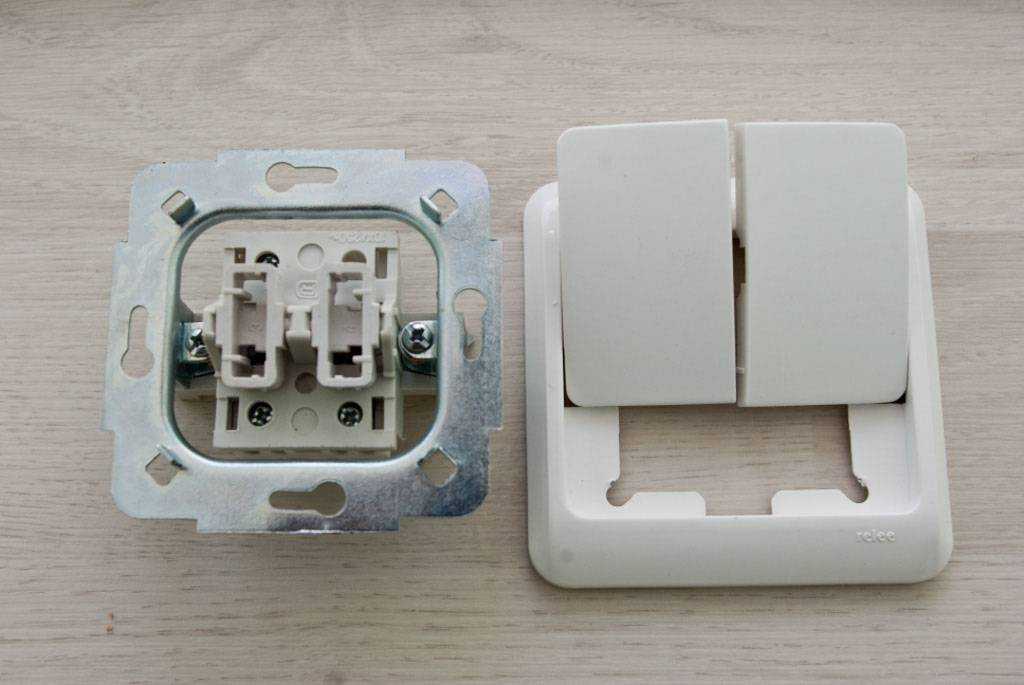

Двухклавишный выключатель

Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.

Одноклавишный выключатель

Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
Снять декоративную крышку.
Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.

Выключатель старого типа

Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:

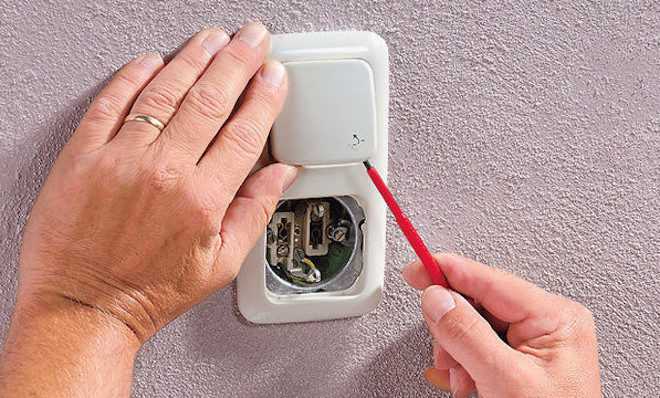

Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
Выньте провода из двух отверстий по бокам.

Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.

Ремонт выключателей света в квартире

установке

Подготовка

нужно всех предупредить о проводящемся ремонте и попросить не трогать рубильник.Необходимо приготовить следующие инструменты:

наждачную бумагу с мелкой зернистостью;
маркер;
отвёртку шлицевую с наконечником подходящего размера;
индикаторную отвёртку или мультиметр.

Внимание
Если опыта в ремонте электроприборов нет или есть сомнения по обратной сборке выключателя, то лучше всего воспользоваться цифровой фотокамерой на телефоне или другом аппарате. По сделанным фото в ходе ремонта можно будет собрать всё обратно и правильно установить все детали.

Демонтаж

Демонтаж выключателя старой модели:

На лицевой стороне прибора расположена снизу и вверху от клавиши пара винтов. Их нужно открутить, положить в какую-то неглубокую ёмкость.
Снять декоративную панель, причём можно не устранять клавишу выключателя, при ремонте она мешать не должна.
Чтобы извлечь выключатель из подрозетника, открутить винты фиксаторов, которые удерживают прибор в нём.
Устраняется специальная скоба, чтобы из отверстий извлечь проводники.

Демонтаж выключателя одноклавишного:

Кончиком ножа или отвёртки поддеть клавишу, вынуть её из прибора. Если такая деталь удерживается фиксирующей пластиной, демонтировать и её.
Устранить декоративную панель.
Фиксация выключателя выполняется парой винтов, поэтому их необходимо открутить и оставить в корпусе или положить в отдельную ёмкость.
С двух сторон расположены отверстия, в которые вставляются электропровода. В одноклавишных моделях всего один провод, который необходимо отсоединить.

Демонтаж выключателя двухклавишного:

Кончиком отвёртки или ножа поддевается и снимается декоративная панель.
Под кнопками располагаются винты, которые нужно открутить, сложить в ёмкость.
Для снятия прибора со стены открутить крепежи.
Перед изъятием выключателя нужно отметить его расположение, чтобы при установке после ремонта не было нестыковки.
Провод, который отвечает за напряжение в сети и подводится к главной клемме, необходимо обозначить маркером.

Внимание
В выключателях нового образца для снятия панели предусмотрена выемка, которая позволяет снимать крышку без дополнительных инструментов.

Чистка контактов

Самые частые поломки — ослабленные, перегоревшие или разрушенные контакты.заменаКонтакты должны иметь характерный металлический блеск,

Сборка

Провода подключаются к соответствующим отверстиям, закрепляются винтами.
В полости подрозетника устройство фиксируется зажимами, также выполняется регулировка относительно отметок на стене.
Когда все крепёжные винты закручены, устанавливается на место декоративная панель.
Крепятся клавиши.
Прибор включается для проверки успешности проведенного ремонта.

Проверка лампы и патрона

Перед тем как разобрать выключатель света, необходимо проверить работоспособность осветительных приборов, в том числе контакты лапочки и плотность ее установки. По статистике, проблемы с лампочками или патронами гораздо более вероятны, нежели неисправность переключателя света. Лампы и патроны имеют значительно меньшие эксплуатационные сроки в сравнении с выключателями, поэтому риск их выхода из строя выше.

Рекомендуется проверить наличие фазового тока в различных позициях переключателя, используя отвертку-индикатор. В прошлые десятилетия электрики не видели особой разницы, куда устанавливать выключатель — до нагрузки или после нее. В настоящее время предпочтительное место установки выключателей — фазный, приводящий проводник. Если разница во время включения отмечается тестером, разрыва в электроцепи нет — необходимо искать другие причины проблемы.

Разбор выключателя света

Двухклавишный выключатель

Приступая к решению задачи починки выключатель света вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.

Одноклавишный выключатель

Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
Снять декоративную крышку.
Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.

Выключатель старого типа

Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
Выньте провода из двух отверстий по бокам.

Вернуться к содержанию

Неисправности выключателей освещения и их признаки

Если сломался выключатель, то понять это несложно. Он сам даст знать, что нуждается в ремонте

Он привлечет внимание явными признаками неисправности, главный из которых – перестал включаться свет. Но эта заключительная стадия может предваряться:

заеданием клавиш или кнопок;
нечеткой их фиксацией в крайних положениях;
включением освещения «через раз»;
искрением при коммутации;
мерцанием света.

Первые две неисправности вызваны, скорее всего, поломкой механической части коммутационного элемента. Две последние с вероятностью 99% указывают на неисправность контактной группы или клемм. Третья неисправность может быть вызвана и той, и другой причиной. Также может наблюдаться невозможность отключить свет из включенного положения. Это может быть вызвано как поломкой механической части, так и привариванием контактной группы из-за возникновения электрической дуги.

Из видео станет понятно что делать, если трещит выключатель при включении света.

Итак, если выбило пробки в щитке, что делать?

Если причина выбивания пробок осталась пока не известной, следует вынуть вилки из всех розеток, а выключатели перевести в другое положение. Этими действиями нужно отсоединить участок с поврежденной изоляцией.

Помня о наличии зон защиты, разберитесь, какие же пробки перегорели (какие автоматические выключатели отключились). Предварительно ознакомьтесь со схемой стандартного квартирного распределительного щита. При этом нужно руководствоваться следующими соображениями: если в квартире несколько групп, но погасли не все лампы, а только лампы, относящиеся к одной группе, значит, трогать пробки на лестнице не нужно — они наверняка целы; если в квартире несколько групп и все погасли, с пробками в квартире делать нечего, а искать нужно на лестнице или же в начале стояка.

Монтаж выключателя

Подключение двухклавишного выключателя

После того как выключателя света отремонтирован, нужно установить его на свое место, исполнять необходимо все тоже самое, но в обратном порядке. В случае появления затруднений можно использовать фото, если они есть, которые делались при демонтировании устройства.

С самого начала к одной из клемм присоединяют выделенный маркером провод, а затем и все оставшиеся провода. Потом фиксируют устройство в подрозетнике и устанавливают на свое место обрамление корпуса и украшающую крышку.

Часто случается так, что крышку никак не получается закрепить на основании устройства. В данном ситуации необходимо на пару оборотов выкрутить болты, которые удерживают корпус выключателя в подрозетнике, и после фиксации всех элементов снова затянуть их. В случае верного расположения корпуса крышка выключателя обязана подходить к нему в отсутствии каких-то усилий.

Снизить возможность обгорания контактов получается в том случае, если в комнате будут установлены осветительные устройства и лампочки наименьшей силы.

https://youtube.com/watch?v=DEHoQ9G6ffc

Подсоединение промежуточного выключателя

Поиск общей клеммы индикаторной отверткой

Перед подключением переключателя нужно найти схему с обратной стороны. Далее понадобится:

Снять с изделия кнопку и накладную рамку.
После разборки найти 3 клеммы контактов и выбрать общую согласно схеме на корпусе.
При отсутствии обозначений или их непонимании можно воспользоваться тестером или отверткой с индикатором.
Щупами мультиметра прикоснуться ко всем контактам и найти тот, при касании к которому аппарат запищит, выдаст нулевое значение при включении или выключении клавиш.
Индикаторной отверткой проделать аналогичный тест.
К общей клемме подсоединить фазу от кабеля питания.
Остальные клеммы подкинуть к двум оставшимся проводникам.

Дублирующее устройство подключается аналогичным образом.
