Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками

Нюансы монтажа кондиционера

Монтаж бытового кондиционера в коридоре – достаточно сложное техническое мероприятие, которое может привести к некоторому изменению интерьера прихожей. Специалисты советуют совмещать эту операцию с ремонтом коридора.

Основные нюансы, которые возникают при монтаже кондиционера:

1. Обязательное проведение отдельной линии электросети.
2. Определение места вывода конденсата.
3. Выбор места проведения трассы коммуникации кондиционера.

С первым пунктом все достаточно просто в том плане, что проведение линии электросети в прихожую от точки распределения на лестничной клетке не потребует штробления стен. Достаточно вывести кабель внутрь квартиры и пустить его в углу между стеной и потолком.

Выбор места прокладки коммуникаций предусматривает два варианта решения: через квартиру или через подъезд. Второй вариант наиболее приемлем  – при выводе трассы коммуникаций, соединяющей внешний и внутренний блоки кондиционера, через коридор в квартире нужно будет сделать только одно отверстие. Как правило его делают над входной дверью. Через него же, в случае необходимости, можно провести силовой кабель.

Установка защитного короба для коммуникаций кондиционера, проведенных через подъезд нужна не только для создания эстетического вида. Наличие защиты позволяет предотвращать механическое воздействие на систему коммуникаций кондиционера

Минусом такого вывода коммуникаций считается то, что подъезд является общим имуществом жителей дома. В случае конфликтного отношения с соседями на такое проведение коммуникаций могут подать жалобу в управляющую компанию и она обяжет выполнить демонтаж.

Проведение трассы внутри квартиры, скорее всего, затронет несколько стен. Могут возникнуть проблемы в проделывании отверстий. Также проведенная система коммуникаций может нарушить дизайн интерьера.

Подробнее об установке и подключении кондиционера мы говорили в этой статье: Как установить и подключить кондиционер: подробный инструктаж разбор ошибок.

Определение места вывода конденсата также считается важным моментом, который стоит учесть и предусмотреть еще на этапе выбора места установки внутреннего блока кондиционера.

• за пределы дома;
• внутрь помещения;
• в канализацию.

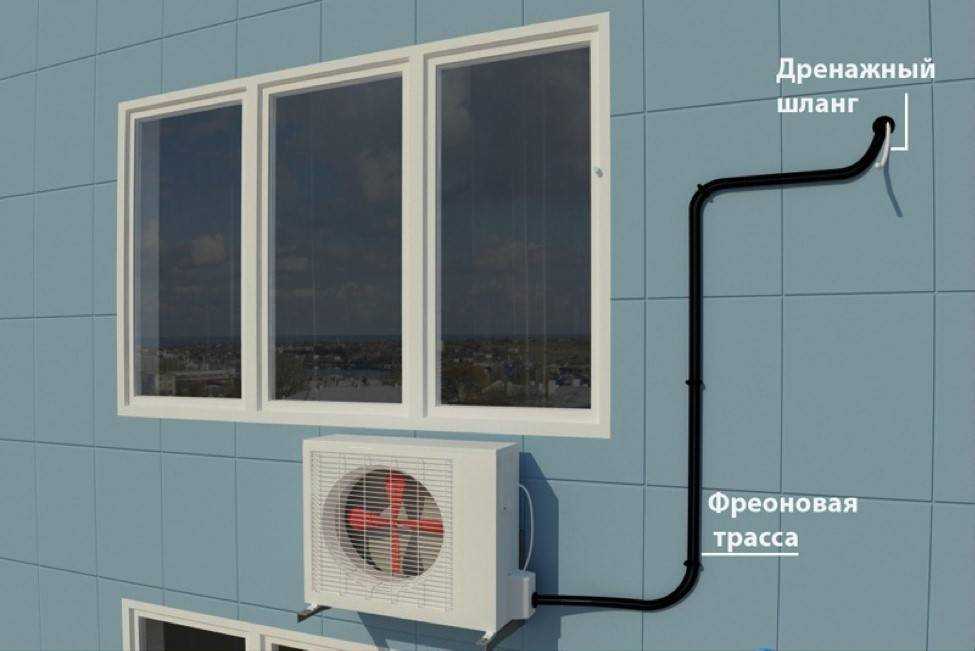

Вывод за пределы квартиры считается самым распространенным вариантом. Только стоит учитывать, что на всем протяжении дренажной системы должны быть исключены перегибы и соблюдаться уклон в 3 мм на каждый метр дренажа. В этом варианте вывод совмещают с коммуникациями между блоками кондиционера и располагают в подъезде, спрятав их специальным коробом из металла или пластика.

Вывод дренажной системы внутрь помещения считается самым простым и самым непрактичным способом. Слив конденсата проводится в специальную емкость, которую устанавливают в коридоре. Возникает необходимость постоянно контролировать наполняемость емкости.

При несоблюдении правил установки дренажной системы для вывода конденсата могут произойти сбои в работе. Так, если не будет учтен наклон при выводе трубки, то жидкость будет выливаться, стекая по стене или капая на пол

Третий вариант с выводом конденсата в канализационную систему используется при проведении отделки или капитального ремонта квартиры на «черновом» этапе отделочных работ. Вывод конденсата в таком случае должен осуществляться с условием наличия специального «сухого» сифона при соединении дренажа с системой канализации. Иначе возможно поступление неприятного запаха из канализации в помещение.

Стоит отметить, что для вывода конденсата в дренажной системе длиной более 6 метров потребуется установка дополнительной, более мощной, дренажной помпы. Минусом этой установки считается в разнице между ресурсом эксплуатации кондиционера и помпы. У помпы ресурс значительно меньше, так что придется столкнуться с заменой этого элемента в будущем.

Рекомендуем более детально ознакомиться с правилами обустройства системы вывода конденсата.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

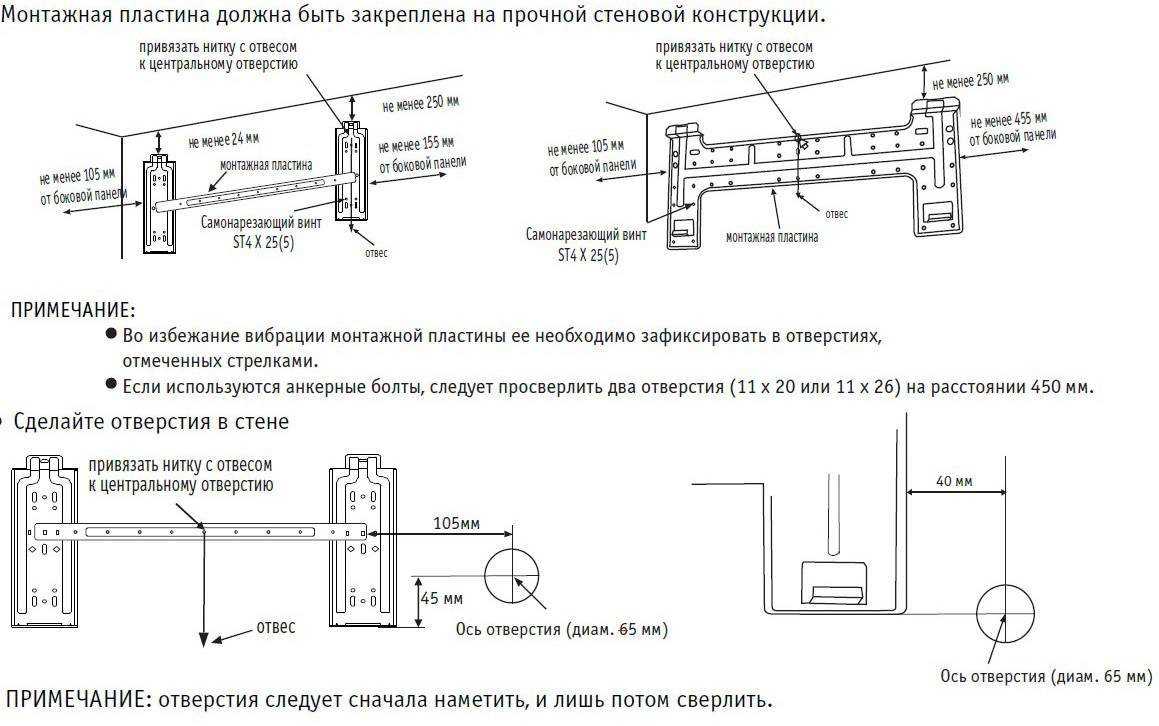

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание

Обмотайте магистраль, используя виниловую изоляцию.

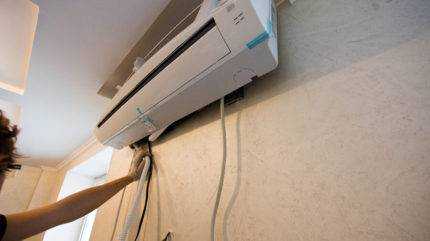

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

рмнт.ру

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

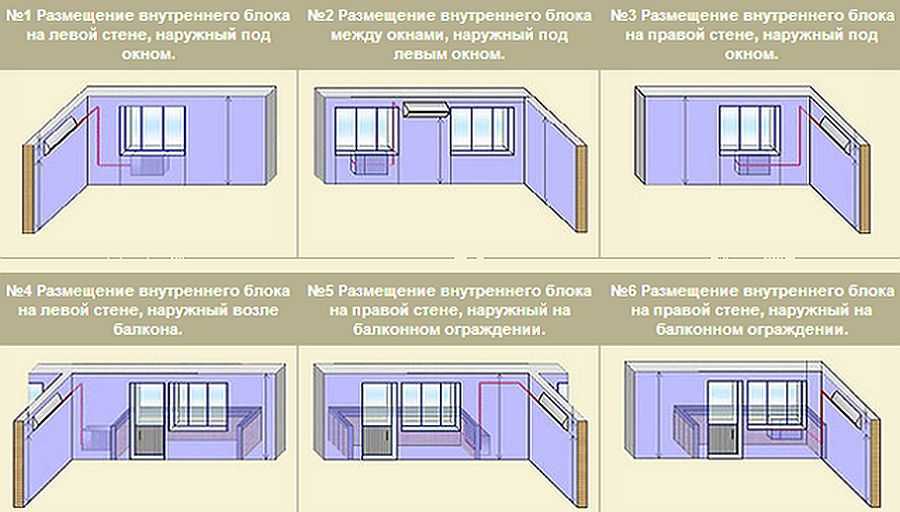

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде. Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционера

Совет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

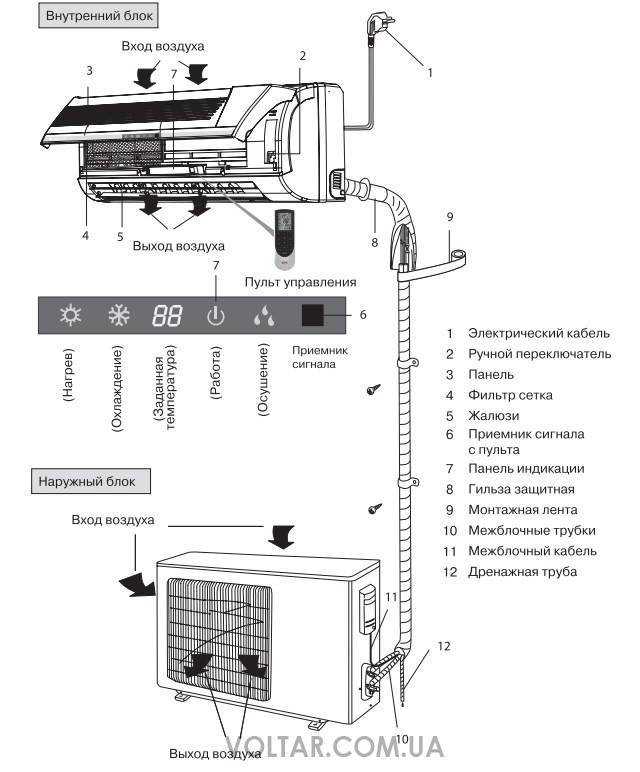

Принцип работы и устройство кондиционера

Прежде чем начать установку кондиционера, необходимо ознакомиться с его устройством и понять принцип работы.

Устройство системы кондиционирования воздуха достаточно простое – конструкционно она состоит из следующих узлов и элементов:

• компрессор, который устанавливается снаружи здания;
• конденсирующий теплообменник, находящийся в наружном блоке;
• испарительный блок, который устанавливается внутри помещения (в зависимости от моделей, могут быть несколько блоков);
• регулятор давления;
• система соединительных трубок.

Сама система представляет собой замкнутый контур. Внутри контура основным элементом, служащим для охлаждения воздуха, является хладагент.

Как правило, в качестве хладагента используется фреон. Находясь в газообразном состоянии он под давлением, нагнетаемым вентилятором компрессора, переходит в конденсирующий теплообменник, где при соединении с внешним воздухом превращается в жидкость и уже в жидком виде поступает в испарительный блок через регулятор давления.

Изначально в качестве хладагента в кондиционерах использовался аммиак. Однако, вследствие того, что аммиак чрезвычайно ядовит, в последствии он был заменен на более безопасный фреон

Благодаря действию регулятора давления понижается температура кипения фреона. Попадая в специальную камеру, находящуюся в блоке испарителя, фреон расширяется и «закипает», при этом интенсивно поглощая тепло и отдавая холод. В результате этого процесса происходит выделение конденсата, который оседает внутри камеры испарителя на радиатор, через который жидкость выводится в специальный резервуар. Из системы кондиционирования конденсат выводится через трубку.

Поглощая тепло, фреон вновь переходит из жидкого состояния в газообразное и под давлением через систему трубок выводится обратно в блок компрессора, замыкая круг рабочего процесса.

Уровень шума при работе кондиционера рассчитан в соответствии с нормами, прописанными в СН 2.2.4-2.1.8.562-96. Он не должен превышать 40 дБ днем и 30 дБ ночью. Появление шипения, гула или грохота говорит о возникновении неисправности в работе кондиционер

Таким образом, замкнутый цикл работы хладагента зависит от тщательного соединения всех элементов и исключения разгерметизации на стыках и соединениях системы.

Подробнее об устройстве и принципе работы бытового оборудования для кондиционирования воздуха мы рассказывали в этом материале.

Также для обеспечения нормального функционирования кондиционера стоит правильно подобрать место его установки. При несоблюдении технических условий по монтажу, повышается износ деталей системы и вероятность сбоев в работе. Особенности установки будут рассмотрены ниже в статье.

Основные требования и правила монтажа кондиционеров

Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.

Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки

Вот почему выбирая его для любого кондиционера, важно учесть:

1. Вес наружной части изделия.
2. Сторону горизонта, где будет размещаться блок.
3. Из чего сделаны стены фасада дома и их конструкцию.
4. Доступность места для выполнения профилактических мер.
5. Возможность защиты конденсатора от осадков и образования льда.

Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:

Положение здания по сторонам горизонта. Количество членов семьи в доме. Количество электрических приборов и их мощность.

​Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т

д

Чем больше приборов, тем жарче будет в комнате

д. Чем больше приборов, тем жарче будет в комнате.

Число батарей отопления. Наличие в помещении других систем вентиляции.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Где установить кондиционер в гостиной

Гостиная – это комната, где собирается вся семья для проведения досуга и празднования торжеств в кругу друзей и родственников. Поэтому, в первую очередь именно в этом помещении нужно установить сплит-систему.

Выбор системы кондиционирования и место для ее установки определяется размерами помещения и его дизайном. Сплит-система гармонично впишется в интерьер гостиной, в том случае, если она будет незаметной для глаз. Поэтому устанавливать кондиционер напротив входа не стоит, оптимальными местами для монтажа считаются:

• возле мягкого уголка, кресел или дивана, находящихся возле устройства;
• над входной дверью;
• возле окна, это вариант считается идеальным для жарких солнечных дней;
• на стене, немного правее или левее от мягкой мебели.

При выборе модели желательно учитывать оформление комнаты. Кондиционер по цветовой гамме может сочетаться с другой техникой – телевизором, системой акустики. Сплит-система может быть подобрана в соответствии с основным цветом интерьера. Таким образом, кондиционер не будет выделяться и гармонично впишется в любой интерьер.
