Термопара для мультиметров своими руками: разновидности и ремонт крокодилов

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 — 9 ВОЛЬТ

Для питания цифрового мультиметра от 1 батарейки АА вместо «кроны» 9 В собрал недавно этот преобразователь. Хотя от него можно запитать что угодно, не обязательно тестеры. В отличии от специализированных DC-DC инверторов, тут всего пару транзисторов и катушка. Монтаж навесной, прямо на разъеме от батареи. В случае чего можно будет легко отсоединить и вернуть «крону».

Схема преобразователя на 9 В

Самый энергоемкий режим в мультиметре — прозвонка. Если напряжение питания сильно падает при замыкании щупов, то нужно увеличить диаметр провода L2 (остановился на 0,3 мм ПЭВ-2). Диаметр провода L1 не критичен, я использовал 0,18 мм и только из соображений «живучести», так как более тонкие можно нечаянно оторвать. В итоге собрал эту схему с кольцом D=12 d=7 h=5 мм на VT1 2SC3420 — без нагрузки качает 100 В, он оказался лучше всех (R1 = 130 Ом). Также удачно испытаны КТ315А (слабоват, R1 = 1 кОм), КТ863 (качает хорошо).

Отладка схемы

Отсоединяем ZD1, вместо R1 ставим подстроечное сопротивление 4,7кОм; в качестве нагрузки- R= 1кОм. Добиваемся максимального напряжения на нагрузке, изменяя сопротивление R1. Без нагрузки эта схема легко выдает 100 вольт и более, так что при отладке ставьте C2 на напряжение не менее 200V и не забывайте его разряжать.

Проверено мной с VT1 2SC3420 и IRL3705 (R1 = 130 Ом, VD1 — HER108). Полевой транзистор IRL3705 отлично работает, но ему нужно напряжение питания хотя бы 1 В и между затвором и массой резистор несколько килоом и стабилитрон на 6-10 В. Если не работает, то меняем местами концы одной из обмоток. При экспериментах преобразователь действительно работал начиная даже от 0,8 В!

Далее сделал еще один экземпляр — тоже успешно. Что касается КПД схемы, подсчитаем: измеренный ток потребления 53 мА, напряжения на входе 0.763V и выходе 6.2V и Rout = 980 Ом.

На входе Pin=Iin*Uin=0.053A*0.763V=0.04043W

На выходе Pout=Uout*Uout/Rout =6.2V*6.2V/980=0.039224W (Ватт).

КПД = Pout/Pin= 0,969 или 96.9% — прекрасный результат!

Пусть даже 90% будет — тоже не слабо. Откровенно говоря, эта схемка с кольцом давно известна, я лишь добавил обратную связь по Uout на полевом транзисторе и догадался домотать и использовать готовый дроссель, ибо на кольцах мотать неудобно, да и лень, пусть даже и 20 витков. И габариты у кольца побольше. Автор статьи — Evgeny:)

Форум по ИП

Обсудить статью ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 — 9 ВОЛЬТ

radioskot.ru

Без мультиметра

Есть простой народный способ, как проверить емкость батарейки, если под рукой у вас не нашлось мультиметра. Вертикально сбросьте батарею с высоты 20 см на пол или другое жесткое покрытие (стол, табурет). Следите за изделием. Батарейка при ударе отскочила вверх на несколько сантиметров, значит – разряжена. Если наоборот, упала на бок, не отскочив, – заряжена.

Смысл в том, что гель, содержащийся внутри элемента писания, со временем высыхает. Пока его в батарейке достаточное количество, при падении он смягчает удар, и элемент просто заваливается на бок. У севшего изделия высохший гель гасить кинетическую энергию уже не в состоянии. Способ занимателен, но не всегда срабатывает.

PunKot › Блог › Замер мультиметром напряжения аккумулятора и утечки тока в авто

Недавно я столкнулся с проблемами с аккумулятором — машина не заводится. Аккумулятор я купил новый, но все же захотел проверить машину — а вдруг утечка где есть. Захотеть-то — захотел, но как это сделать? Нашел в интернете я информацию и решил поделиться со всеми. Для этого нам понадобится мультимер

. Самый распространенный и недорогой выглядит примерно так:

Для понятности я нашел картинку, где расписаны все значения мультиметра

Итак, приступим. 1) Замер напряжения аккумулятора

Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения, при этом диапазон установить выше максимального значения напряжения на заряженном аккумуляторе, заряженный аккумулятор имеет около 12,7 вольт, поэтому выбираем — DCV, 20 вольт. Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра.

Теперь перейдем к утечке тока. В любой машине есть минимальный ток утечки (порядка 50-80мА.) Охранная сигнализация обычно потребляет около 20–25 мА, память контроллера системы впрыска – 5 мА, память магнитолы – 3 мА, так же потребляет ток приборка и блок центрального замка. В итоге получается около 60мА. С такими затратами тока аккумулятор прослужит несколько лет, не подводя хозяина. Но если утечка тока составляет больше чем 60-80мА, тогда аккумулятор будет быстро садится.

Какие бывают неисправности фонарика

К распространенным причинам поломки относят следующие факторы:

окисление и засорение контактов элементов питания;
нарушение целостности проводов;
неисправность выключателя;
отсутствие питания в цепи;
проблемы с зарядкой аккумуляторов;
поломка светодиодов.

Видео по теме: 3 основные поломки налобных фонарей

Часто нарушение работы связано с окислением. Особенно это характерно для старых устройств, использующихся в сложных погодных условиях с высокой влажностью или перепадами температур. Продукты окисления остаются на металлических контактах и не позволяют току проходить от одного элемента к другому. При этом аппарат может мигать или не включаться.

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

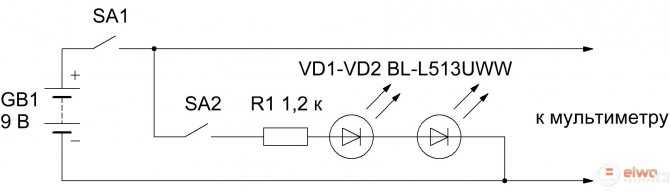

2 светодиода последовательно припаянных друг к другу
отражатель — обыкновенная золотинка от жвачки
микровыключатель любого типа

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.

От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

ПРОВОДА ДЛЯ МУЛЬТИМЕТРА

Для мультиметра «вдруг» понадобились провода с «крокодильчиками». Сделал временные, из того, что подвернулось. Два года назад. Провода оказались жестковаты и поэтому периодически обламываются в местах пайки, тогда чертыхаясь, припаиваю по новой и в очередной раз говорю себе, что надо найти провода, лучшего качества и сделать, в конце концов, что-то более приличное.

Советские провода в измерительных щупах

И вот сегодня на базаре увидел щупы б\у с подходящими проводами. Дедушка возрастом за 70, радиолюбитель с 50-х годов прошлого века, распродавал своё имущество. Пообщались (рассказывал как в те годы, прежде чем, что-то сделать из радиодеталей, надо было сначала эти радиодетали сделать – полное натуральное хозяйство). Купил исключительно из-за проводов. «Сделано в СССР» в наше время стало серьёзным брэндом.

Щупы и провода для мультиметров

Провода были длинные, за метр двадцать. Решил поделить пополам. Одни сделать с крокодилами, вторые с родными щупами (если удастся выправить их концы – уж больно кривые были первоначально). Сначала рихтовал на наковальне маленьким молотком, предварительно подогрев металл феном (для лучшей пластичности). Боялся, что окажутся хрупкими.

Щупы измерительные

После предварительной правки отпаял щупы от проводов и продолжил придания им более соответствующего вида и состояния на электронаждачке, и затем наждачной шкуркой. В итоге всё получилось. Думаю использовать их для деликатных измерений на мелких компонентах.

Внимательно присмотрелся к проводам, ведь именно они интересовали в первую очередь. Под защитной оболочкой оказалось 20 медных жил. Каждая диаметром 0,2 мм. Посчитал сечение: (0,2 х 0,2) х 0,785 = 0,0314 мм/кВ Это сечение одной. Соответственно сечение 20 штук (всего провода) будет 0,0314 х 20 = 0,628 мм/кВ.

(для сравнения: медный провод диаметром 1 мм имеет сечение 0,768 мм/кв)

Самодельные щупы и провода

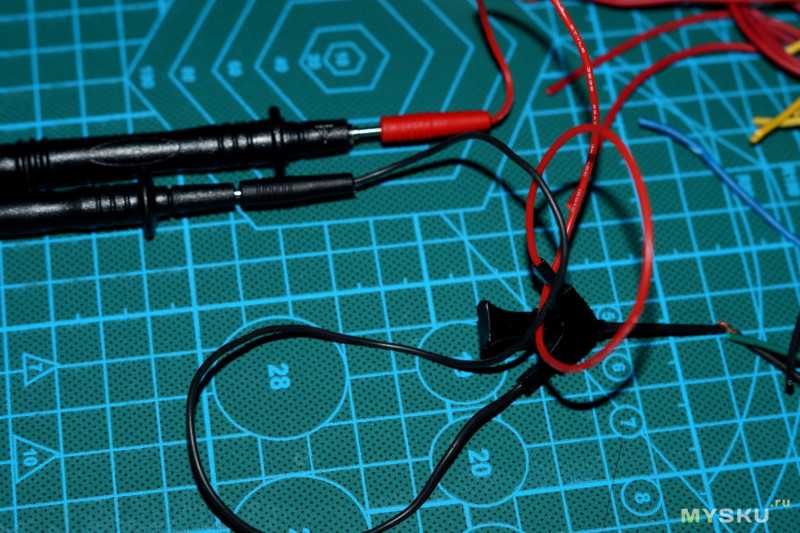

Получилось сделать вот такие две пары измерительных проводов. С «крокодильчиками» и с щупами.

Проверка сопротивления проводов

Так как на точность измерений влияет сопротивление проводов не смог удержатся от производства сравнительных замеров (хотя для моей радиолюбительской практики это совершенно не существенно). Провод со щупом из комплектации мультиметра – 0,5 Ом.

Провод со щупом производства времён Советского Союза – 0,4 Ом. Для объективности замечу, он на 20 см короче.

Китайские и самодельные щупы для тестера

На фото наглядная разница между тем, что было и что стало. На всё про всё потребовался час времени. Возможность этого дало исключительно удачное приобретение профильных проводов. А вот теперь заглянув под оболочку имеем реальное представление о том, какой провод нужно искать для изготовления измерительных проводов (многожильный, с диаметром одной жилы 0,2 – 0,3 мм и с общим сечением всех жил 1 мм, при этом оболочка провода должна быть достаточно толстой и в то же время эластичной). Автор — Babay iz Barnaula.

Замена батарейки

Важно! Перед началом работ не забудьте отключить прибор

Для замены элемента питания корпус прибора придется разобрать. Для этого снимаем с мультиметра защитный чехол, если он есть, и, в нашем случае, откручиваем два маленьких шурупа скрепляющих половинки корпуса между собой и аккуратно снимаем заднюю крышку. Внутри мы видим плату прибора и батарейку в отдельном отсеке.

Вытаскиваем старый элемент питания, отсоединяем колодку, подсоединяем новую батарейку, которую аккуратно укладываем обратно в предназначенный для нее отсек. Не бойтесь перепутать полярность, форма клемм на колодке и батарейке не позволит этого сделать.

Осторожно закрываем заднюю крышку, завинчиваем шурупы, одеваем чехол

Для проверки включаем прибор и, если сделано все правильно, видим работающий индикатор — мультиметр готов к работе. И на последок, если ваш прибор не имеет функции автоотключения, не забывайте его выключать, иначе батарейка очень быстро разрядится снова.

источник

Как изготовить самодельные щупы

Многие предпочитают не покупать новые изделия, а делать щупы самостоятельно при выходе из строя заводских щупов, ремонт которых невозможен. Существует два распространенных варианта их изготовления своими руками.

Стандартные щупы из авторучки

Для того чтобы изготовить такой элемент для измерителя, потребуются разобранные без стержней авторучки и дротики для дартса. Процесс изготовления следующий:

Подобрать компоненты, примеряя к авторучкам наконечники от дротиков;
Вставить их в ручки, нагрев их предварительно феном промышленным или горелкой;
Внутрь авторучки положить разогретый и смоченный в паяльной кислоте кусок припоя;
Опустить в него проводок и дождаться его остывания и фиксации всех составных частей щупа.

Щупы для прокалывания изоляции

Для самостоятельного создания тонкихSMD-щупов понадобятся следующие материалы:

швейные иглы требуемых размеров;
цанговые карандаши со сменными грифелями;
суперклей;
припой;
кабель;
термоусадка (по желанию).

СозданиеSMD-щупов производится нижеследующим способом:

Изначально необходимо припаять провода к иглам;
Далее вставить их в центральную часть цанги карандашей и приклеить, чтобы при нажатии они не скрылись внутрь;
Припаять штекеры к проводам;
Рекомендуется также натянуть на изделие термоусадку.

На заметку.

Защитным элементом в самодельных изделиях могут выступать обычные колпачки от ручек.

Выбирать щупы следует по качественным характеристикам и назначению – лучше отдавать предпочтение силиконовым вариантам. Ремонт щупов производить во многих случаях нецелесообразно, проще и надежнее изготовить щупы своими руками.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B. Измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи. Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Рисунок . Недорогие мультиметры комплектуются соответствующими щупами.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
низкая термостойкость, изоляцию легко повредить паяльником;
провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера. Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Самые частые поломки и их диагностика

Наиболее очевидный признак поломки – при включении в сеть и подключении АКБ зарядник не подает признаков жизни:

не горят индикаторы;
стрелочные вольтметры (если имеются) не показывают уровень выходного напряжения;
устройство не реагирует на манипуляции органами управления (нажатие кнопок, щелканье тумблерами и т.п.).

Во многих случаях проблема кроется в сетевом шнуре или предохранителях. У многих зарядных устройств предохранители находятся внутри корпуса. Чтобы до них добраться, надо снять крышку. Иногда их может не быть вообще, несмотря на то, что на схеме они указаны.

Предохранители внутри прибора «Кедр» не обнаружены.

Многие ЗУ включаются только тогда, когда к клеммам подключен аккумулятор, заряженный не менее чем до 10 вольт.

К зарядному устройству

Любители самостоятельно конструировать зарядные устройства по достоинству оценят возможность наблюдать за вольтами и амперами сети, без помощи громоздких переносных приборов. Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.

При помощи китайского ампервольтметра, который по размерам не больше коробка со спичками, можно легко осуществлять наблюдение за состоянием электрической сети. Одной из ощутимых проблем, возникающих у новичков электриков, может оказаться языковой барьер и отличная от стандартной маркировка проводов. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.

Большой популярностью у самостоятельных конструкторов пользуются приборы на 100 В/10 А. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Ощутимым плюсом данного устройства является то, что он может быть подключен к источнику питания зарядного устройства или к самостоятельной батарее.

Схема подключения следующая:

Черный провод является минусом. Его нужно подключить тоже на минус.
Красный провод, который должен быть толще черного, является плюсом, его соответственно необходимо соединить с источником питания.
Синий провод соединяет нагрузку с сетью.

Если все было правильно подсоединено, на табло должны подсветиться две шкалы.

Стоит ли самому чинить и где можно отремонтировать

Зарядное устройство является достаточно сложным прибором, и визуально обнаружить дефект удается далеко не всегда. К тому же, если даже обуглившийся элемент и найден, причина может быть в другом компоненте. Замена сгоревшей детали приведет лишь к повторению аварии. Поэтому для самостоятельного ремонта потребуются как минимум знания электроники и общие понятия о принципах построения зарядников. Также нужен минимальный приборный парк – мультиметр, а в некоторых случаях и осциллограф. Если какой-то из этих факторов отсутствует, за починку лучше не браться. Также нет особого смысла ремонтировать зарядники, где неисправность обнаружена в намоточных элементах (трансформаторах, дросселях), если нет прибора-донора. Перемотать их «на коленке» с заводским качеством не получится, особенно в устройствах импульсного типа.

Для наглядности рекомендуем тематических видеороликов.

Для ремонта можно обратиться к специалистам. И лучше всего, если есть возможность отнести или отправить неисправный зарядник в официальный сервисный центр. Если такой возможности нет, можно поискать специалиста в интернете – на досках объявлений или специализированных форумах. Также можно обратиться к знакомым или соседям по гаражу. Но если ЗУ попадет в руки самоучек, риск некачественного ремонта возрастает многократно.

Применение

Термометр -55…+150С с разрешением 0.1С

В качестве датчика используем микросхему-датчик LM35 в таком включении:

Ориентировочная цена микросхемы — около 200 рублей ($6) за LM35CZ.

Диапазон рабочих температур, погрешность и индекс микросхемы

маркировка*	диапазон температур	типовая погрешность на 25С**	корпус ТО-46	корпус ТО-92	корпус SO-8 (SMD)	корпус TO-220
LM35	-55…+155	0.4	LM35H
LM35A	-55…+155	0.2	LM35AH
LM35C	-40…+110	0.4	LM35CH	LM35CZ
LM35CA	-40…+110	0.2	LM35CAH	LM35CAZ
LM35D	0…+100	0.4	LM35DH	LM35DZ	LM35DM	LM35DT

Примечание:

*индекс А означает улучшенную погрешность и линейность.**на краях диапазона погрешность выше примерно в 2 раза, подробнее см.

Любителям сделать все своими руками предлагается простой тестер на основе микроамперметра М2027-М1, у которого диапазон измерения 0-300 мкА, внутреннее сопротивление 3000 Ом, класс точности 1,0.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

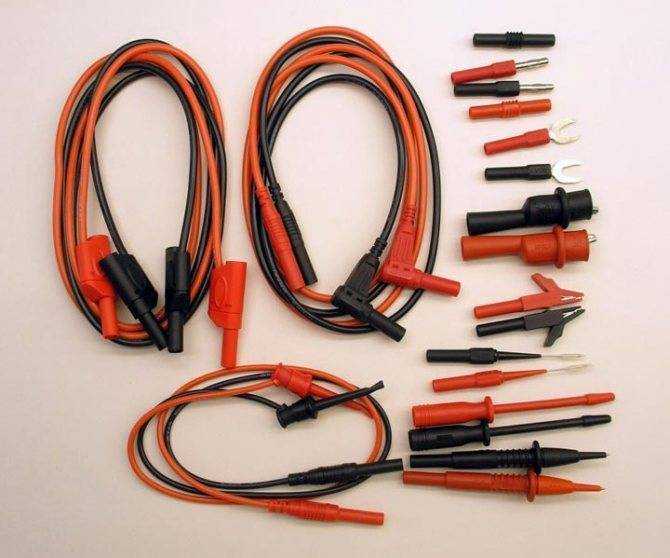

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60

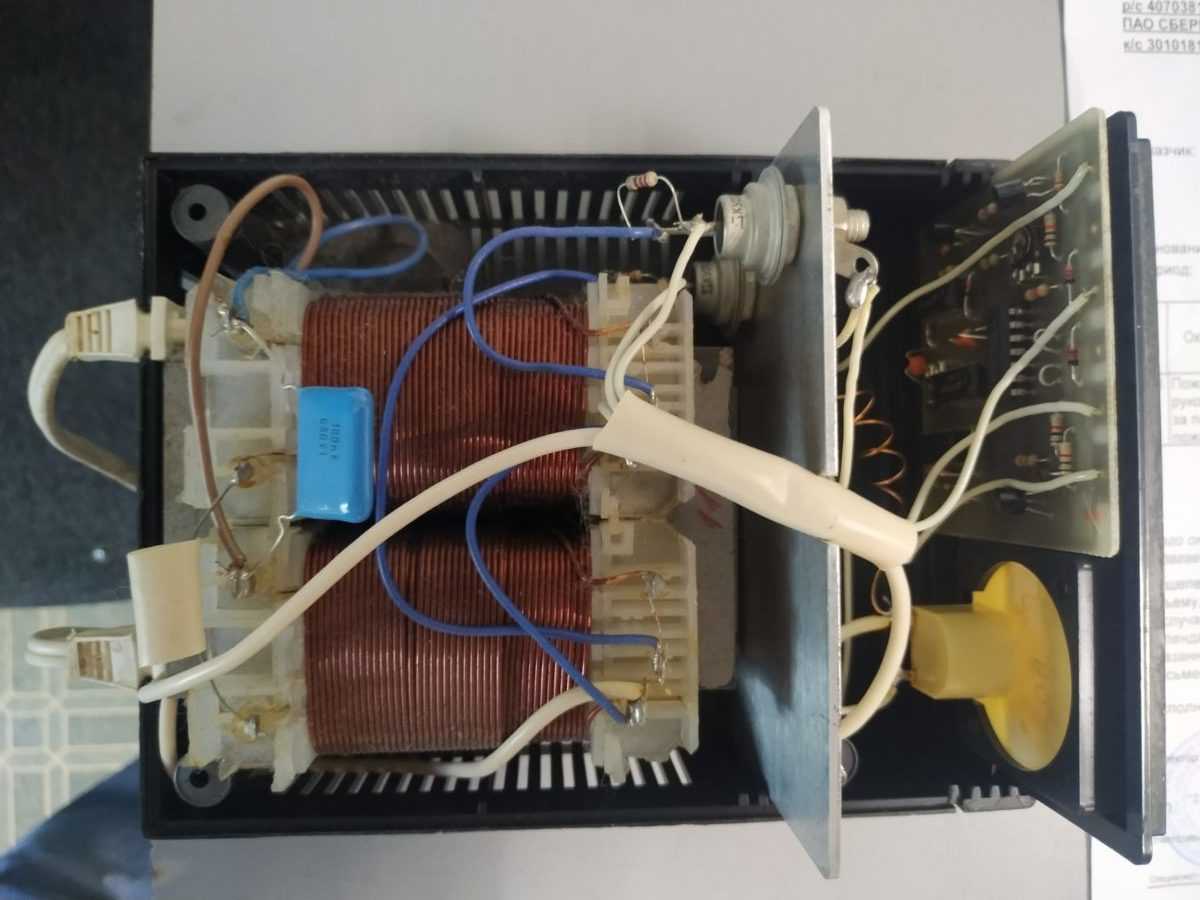

Как отыскать неисправность в зарядном устройстве и устранить его

Приступая к выполнению этой работы, необходимо понимать, что она сопряжена с проведением таких специфических операций, как измерение напряжения, прозвонка электрических цепей в целом и каждого элемента в частности. Это требует наличия определённых навыков общения с электроизмерительными приборами и знания элементарных правил электробезопасности. Если отсутствует и то и другое, то самым правильным будет поручить эту работу специалистам.

Для ремонта зарядного устройства для автомобильного аккумулятора перед началом его разборки обязательно надо убедиться в том, что устройство не подключено к электрической цепи. Крышка прибора легко снимается, если открутить болты, которыми она прикреплена к корпусу.

Начинается проверка с замеров наличия входного питания, для чего зарядное устройство подключается к сети. Замеры производятся на входном разъёме и сначала на одной клемме предохранителя, а затем на другой. Если предохранитель исправный, то питание должно присутствовать на обеих клеммах. Далее проверяется наличие питания на клеммах первичной обмотки трансформатора. Если величина напряжения соответствует показателям электросети, то можно с уверенностью сказать, что цепь подачи питания, в которую входят электрическая вилка, предохранитель и провода, работает нормально.

Дальнейшие измерения производятся, начиная с выходных клемм трансформатора, на разъёмах галетного выключателя, а затем на входе в диодный мостик и на выходе с него. Если отсутствует напряжение на выходных клеммах трансформатора, то это означает, что он вышел из строя и его необходимо заменить. В том случае, когда имеется питание на выходе трансформатора, проверяем его присутствие на разъёмах галетного выключателя. Опять же, если на его входе питание есть, а на выходе нет – он подлежит замене. Замеры на галетном выключателе следует делать, передвигая его в разные положения.

При ремонте зарядного уствройства для автомобильного аккумулятора, обнаружив напряжение на выходных разъёмах галетного выключателя, измеряем его на входе диодного мостика, после чего переходим к замерам на выходе. Если входное напряжение присутствует, а выходное нет, то неисправность следует искать в самом диодном мостике. Монолитные мостики ремонту не подлежат, а значит, их следует просто заменить.

зарядка Наборный мостик можно отремонтировать. Для этого надо отключить от схемы все диоды и проверить каждый на наличие пробоя. Если диод рабочий, то прибор в режиме прозвонки в одну сторону будет показывать какую-то величину, а после того, как концы прибора меняются местами, показаний на нём не должно быть никаких. Диод, на котором показания будут присутствовать в обоих случаях, или в обоих случаях их не будет, неисправен, и его необходимо заменить.

Добившись присутствия напряжения на выходе диодного мостика, следует убедиться в работоспособности амперметра. Сделать это можно очень просто – достаточно подключить прибор к плюсовому и минусовому проводам и включить прибор. Если напряжение будет отсутствовать, при предварительно проверенных всех остальных элементов схемы, следует обойти амперметр. Сделать это можно, соединив между собой его клеммы с помощью кусочка проволоки. Если при этом напряжение на выходе прибора появится, это значит, амперметр нуждается в замене.

Производя замеры в процессе обнаружения неисправности, необходимо помнить, что неисправность может скрываться и в проводах. Так что их прозвонку также следует производить в тех случаях, когда возникли какие-либо сомнения их работоспособности. Если по результатам проверки выявилось слишком большое количество элементов, подлежащих замене, то стоит произвести подсчёты и, возможно, купить новый прибор.

Зарядные устройства для аккумуляторов автомобилей (ПЗУ) в большом количестве имеются на потребительском рынке. Однако любое из них со временем может сломаться в процессе эксплуатации. Поэтому владельцам автомашин не помешает знать о том, как проводить простой ремонт зарядных устройств для автомобильных аккумуляторов. Безусловно, многое зависит от степени поломки: если она самая простая, есть элементы, которые можно починить самостоятельно.

2) Отсутствие подсветки экрана

Для работы в условиях недостаточного освещения, экран мультиметра желательно оснастить подсветкой. Подсветка с тыльной части экрана требует заметной переделки модуля ЖК экрана, по этому в качестве подсветки использованы два последовательно включенных белых светодиода, которые светят в торец экрана.

Последовательно со светодиодами включен токооограничтительный резистор типа МЛТ-0,125 сопротивлением 1,2 кОм, выключатель SA2 типа SMRS-101-1C3 B/B и светодиоды VD1-VD2 BL-L513UWW.

Включить подсветку экрана можно только при включении мультиметра, таким образом, случайное переключение выключателя SA2 при отключенном мультиметре не станет причиной бесполезного разряда батареи.

Сбор блока питания

Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм. Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.

Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора. Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.

Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.

Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы. Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.

Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате.

Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного. Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.

Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

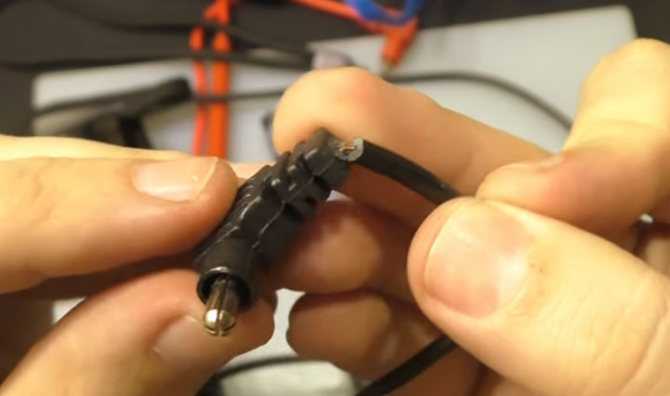

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.

Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.

А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.

Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре.

При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.

Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

заказать в Китае по дешевке силиконовые провода
использовать гибкие провода от старых электробритв
купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться.

Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.

В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Что из себя представляет

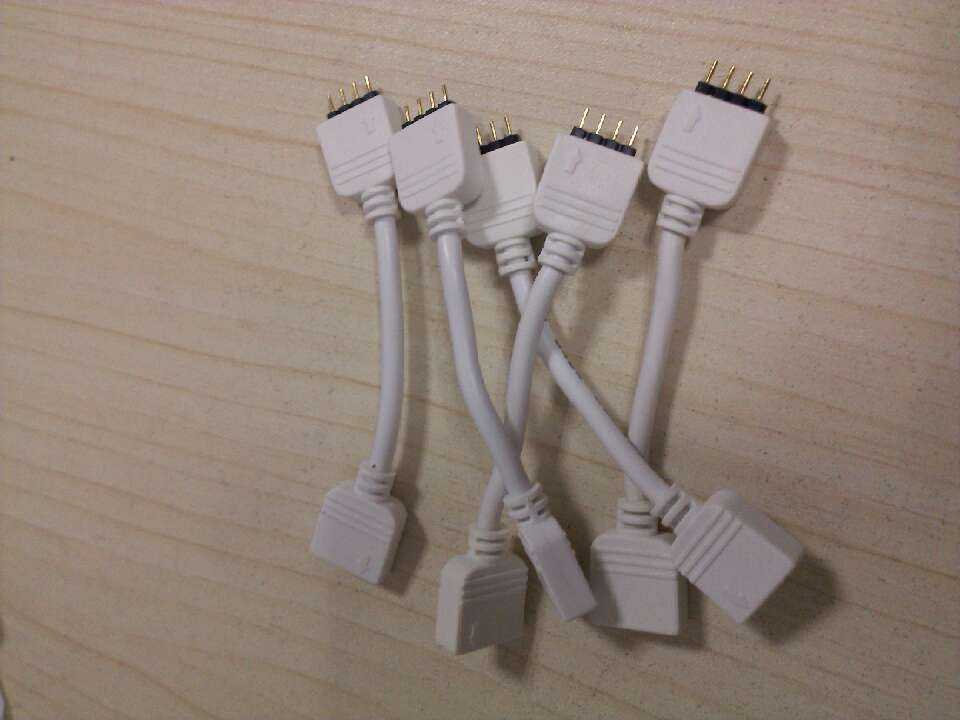

Есть обычные, одноцветные варианты, или многоцветные RGB ленты, для нормальной работы которых потребуется управляющее устройство — контроллер. Все они выпускаются в готовом к использованию виде, с присоединенным разъемом. Остается только включить штекер в гнездо и разместить ленту в запланированное место.

При желании, для работы от 5 В может быть переделана обычная светодиодная лента на 12 В. Однако, этот процесс требует некоторой подготовки как в теоретическом, так и в практическом плане. Некоторые пользователи предлагают собрать преобразователь 5 В на 12 В, но при таком решении допустимый ток с изначального значения 500 мА падает до 250 мА. Кроме того, теряется сам смысл присоединения ленты к USB — тогда можно просто взять штатный БП 12 В и подсоединить его к сети.

Гораздо проще использовать готовые светильники на базе светодиодов SMD 2835, содержащие 60 элементов/метр длины. Есть одно- и многоцветные варианты, с разной степенью защиты. Их можно приобрести и самостоятельно подключить к гнезду USB, выполнив некоторые технические процедуры. Преимуществом такого варианта будет более точная подгонка длины ленты к размерам несущей поверхности, выбор наиболее подходящего цветового оттенка.

Варианты колпачков под щупы

Сменные колпачки для щупов можно приобрести в любом радиомагазине Отдельные колпачки для наконечников контактов мультиметра можно приобрести в радиомагазине. Часто эти детали теряются, а хранение инструмента без них недопустимо, так как велик риск излома. Можно использовать варианты из подручных средств.

Берем обычный колпачок от гелевой ручки, внутрь наливаем термоклей.
Обязательно смазываем маслом или вазелином наконечник щупа.
Вставляем щуп внутрь изделия и ждем пока клеевая основа застынет.
Аккуратно вынимаем наконечник и вытираем смазку.

Далее делаем таким же образом второй колпачок.

Подключение мультиметра для измерения напряжения следует выполнять только при условии, что инструмент полностью работоспособен. В противном случае эксплуатация тестера считается небезопасной.

Сбор блока питания

Корпус для фонаря

Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.

Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не
лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах
для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.

Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо
другую трубу, то можно существенно уменьшить размеры фонаря.

Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.
