Как подключить спутниковую тарелку к телевизору

Спутниковая приставка

Ресивер – это устройство для распознавания и декодирования телевизионных сигналов, которые принимает антенна-тарелка. Главное требование к этим приборам – обеспечение стабильной и качественной трансляции телевизионных программ. Кроме этого, для современных пользователей важна поддержка ресивером ряда прогрессивных мультимедийных функций.

Основные критерии выбора тюнера

Самое главное – интерфейс подачи сигнала. Большинство современных спутниковых ресиверов являются цифровыми. Считается, что сегодня обязательным требованием является поддержка стандарта «S2». Очень важным с точки зрения обеспечения качества картинки в спутниковых тюнерах является микросхема фиксации координат спутников, а также модуль автоматического выбора позиции антенны.

Критерии выбора: внешний вид, поддержка разъемов, а также простота в управлении. Желательно, чтобы прибор имел собственный дисплей, на котором отображались бы все данные о выполняемых задачах. Для многих пользователей значимый фактор при выборе тюнера – наличие кнопок для управления каналами, регулирования громкости, доступа в меню. Причем желательно, чтобы эти кнопки были расположены на передней панели устройства. Они могут понадобиться, если будет утерян или выйдет из строя пульт. Большинство современных моделей имеют с фронтальной стороны разъемы для карт доступа к платным каналам, разные интерфейсы для декодирования, а также USB-порты, используемые для флешек и внешних приборов, на которые можно записывать видеоконтент. На задних панелях современных устройств размещаются такие интерфейсы, как:

• RS-232, используемый для подключения прибора к компьютеру;
• S/PDIF – для подключения тюнера к разным аудиоприборам, а также к домашним кинотеатрам;
• HDMI – для передачи картинки в формате высокой четкости.

Этапы установки и настройки антенны

Прежде, чем начинать установку спутниковой антенны, нужно убедиться, что комплект оборудования включает в себя все необходимое. Иногда бывает так, что по каким-то причинам комплектация неполная, либо человек не понимает, для чего нужна та или иная деталь.

Для установки антенны нужны:

• спутниковый ресивер или встраиваемая приставка;
• коаксиальные кабели с разъемами;
• тарелка, диаметр которой не меньше 60 см;
• конвертер и карта доступа;
• инструкция пользователя и договор.

Самое первое, что делается перед установкой антенны «НТВ-Плюс» —  это регистрация на официальном сайте компании. Пользователь обязательно должен пройти процедуру регистрации аппаратуры, иначе она не будет работать.

Сборка тарелки для «НТВ-Плюс» диаметром 60 см

Когда место выбрано, среди оборудования надо найти кронштейн, на который собственно крепится тарелка. К ней крепится кабель, который протягивается к телевизору. В телевизорах разных марок по-разному располагаются места (гнезда), в которые надо крепить кабели. Если ресивер не встроенный, то провод придется присоединять к нему.

Самостоятельная настройка «НТВ-Плюс»

Когда антенна настроена и кабели подключены, наступает самый важный этап – собственно настройка. Для этого надо узнать параметры настройки. В частности, обязательно надо узнать частоту сигнала. Если после ввода данных канал не показывает, значит, что-то сделано неправильно. В случае неправильной настройки оборудования обратитесь к вашему оператору.

Существует 2 способа настройки каналов – ручной и автоматический. Второй практически не требует никаких усилий со стороны пользователя, т.к. для запуска автоматического режима настройки нужно только нажать несколько клавиш на пульте. Это делается в несколько шагов: «Меню => поиск каналов => ok». Если параметры на ресивере (в том числе и частота) были установлены правильно, то настройка пройдет удачно.

Ручная настройка спутниковой антенны

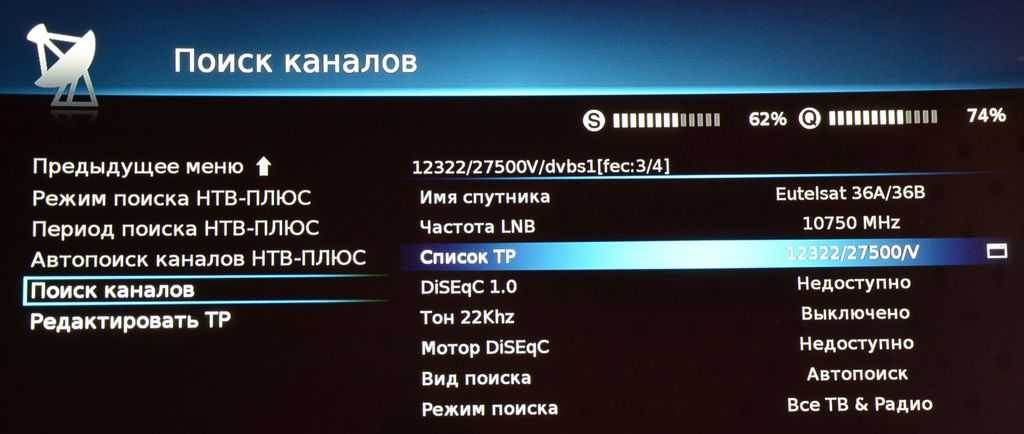

Ручной вариант поиска намного более сложный, поэтому для эффективного проведения данной процедуры требуется опыт. Но если Вы решили все-таки сделать это самостоятельно, то можете придерживаться следующей инструкции.

1. Сбросить все существующие настройки если они были ранее установлены. Это делается по шагам: «Меню => настройка => установка по умолчанию => каналы => антенна => настройка спутника».
2. После этого с помощью ресивера настроить спутниковую антенну, а когда появится запрос на ввод пароля, надо вписать четыре нуля.
3. После этого откроется вкладка, где будет множество спутников. Напротив некоторых можно увидеть галочки. Это те спутники, которые разрешены по умолчанию. Нужно убрать отметки напротив спутника, иначе частота их вещания тоже будет учитываться. При этом обязательно надо оставить галочку напротив спутника «Eutelsat W4-36Е». В некоторых случаях проведение таких манипуляций может быть невозможно для пользователя. Чтобы открыть доступ , потребуется карточка доступа.
4. Проверить параметры транспондера. Обычно используются такие показатели: 12130 R и уровни Lnb (нижний – 0, верхний – 10750).
5. После настройки транспондера необходимо перейти к заключительному этапу, а именно – введению всех параметров в специальную строку. Частоту вещания нужно ввести в разделе «Настройка вручную». Чтобы начать поиск по сети, надо выбрать указанный ранее транспондер. Будьте готовы, что поиск будет идти очень долго. Но настроенная антенна будет показывать любой канал.

Преимущества спутникового ТВ от МТС

Комплект оборудования для спутникового телевидения МТС могут установить пользователи практически на всей территории Российской Федерации. В некоторых областях прием сигнала несколько ниже номинальных показателей.

Главное достоинство предложения МТС заключено в использовании протоколов кодирования и компрессии последнего поколения. Это гарантирует максимальное качество картинки и звука на всех каналах. Об этом говорит и уровень характеристик трансляций. Кроме МТС, практически ни один провайдер не предлагает телевидение ультравысокого качества.

Трансляции такого формата позволят полностью наслаждаться как картинкой без малейших недостатков, так и прекрасным звуком. Предлагаемый комплект оборудования даже при минимальных знаниях пользователя может быть смонтирован и настроен самостоятельно. Для выполнения работ достаточно следовать указаниям провайдера. Подробнейшая инструкция по установке и настройке антенны прилагается.

Характеристики для выбора

Хотя большинство операторов предлагает комплект с конвектором, который наиболее совместимо для поставки контента, иногда лучше приобрести его самостоятельно.

И вот несколько причин для этого:

• Бесплатное телевидение. В Москве и остальной территории России вещает более десяти спутников с открытыми каналами (Amos, HotBird, Intelsat, Экспресс, Ямал и др.).
• Мультиустройство. Можно выбрать функциональную головку, которая сможет работать в режиме обеих поляризаций, а также раздавать телевидение нескольким пользователям.
• Универсальный конвектор. Приемник Ku-спектра второго поколения может быть использован для подключения телевидения любого оператора.

В фирменном комплекте всегда присутствует слабое и недорогое устройство, которое отлично подходит для спутникового ТВ от конкретного провайдера, но для иных целей его использовать не получится. В редких же случаях оператор может предоставить абоненту выбор головки (наряду с рефлектором и ресивером) из нескольких моделей.

Вызвать мастера

Когда систему отладить не получается или появились проблемы с эксплуатацией спутника, то сервис по ремонту и настройке восстановит просмотр каналов.

Услуги мастера понадобятся, если:

• Картинка со звуком искажены.
• На телевизоре появилась надпись «нет сигнала».
• Не удалось наладить прием.
• Сигнал нестабилен: то есть, то нет.
• Облачность, дождь, снегопад мешают приему.

В ходе ремонтых работ могут потребоваться следующие расходные материалы:

• Конвертор с 1 выходом — 490 ₽.
• Коаксиальный кабель — по 35 ₽ за метр.
• Антенна 0.55м — 980 ₽ (при деформации зеркала из-за урагана или шторма).

Все наши мастера имеют профильное техническое образование, опыт в сфере монтажа и наладки телекоммуникационного оборудования. Компания «Спектр ТВ» предоставляет качественный сервис за небольшую оплату. На все работы предоставляется гарантия.

Отлично если у вас хорошо работает телевизор и в долгие вечера есть чем заняться, просматривая любимые телепередачи. Но бывает, что телевидение работает с перебоями. Чтобы не ощущать дискомфорта, можно купить тарелку НТВ, и с помощью ресивера настроить спутниковую антенну, и в итоге наслаждаться любимыми передачами в любое время дня и ночи.

Установка и настройка антенны НТВ доступна каждому пользователю, который может попытаться провести её самостоятельно. Но все же внесение некоторых параметров лучше доверять профессионалам, если не уверенны, что сможете провести все процедуры своими силами. В правильном выборе провайдера спутникового телевидения вопросом быть не может, НТВ – один из лидеров на рынке РФ, потому тарелки НТВ пользуются такой бешеной популярностью.

Настройка ТВ-оборудования МТС: приставки и cam-модуля

Установка спутниковой антенны МТС является самым сложным этапом в процессе подключения. Поэтому настройка ТВ-приставки не должна вызвать затруднения у пользователя. Однако и в этом процессе есть несколько нюансов, которые следует учесть.

Перед началом установки следует понимать, что необходимые действия будут отличаться от вида выбранной приставки или CAM-модуля, поэтому перед началом процесса необходимо узнать вид используемого устройства.

Настройка HD-приставки для спутникового ТВ МТС

Прежде всего отключаем приставку от всех источников связи и питания.

Далее:

Вставляем в устройство SIM-карту

После этого ресивер можно подключить к сети и начать настройку.
После включения приставки следует обратить внимание на реакцию устройства. На корпусе ресивера должна мигать зелёная лампочка

Если этого не происходить, пользователю нужно нажать на зелёную кнопку на контроллере дистанционного управления.
Следующий шаг — запуск телевизора. Устройство нужно перевести в режим получение HDMI сигнала. Так как приставка передаёт телевизионное изображение HD-качества.
Далее на пульте нажимает кнопку «Пуск», после чего приставка автоматически начнёт выполнять поиск всех доступных пользователю телеканалов. После завершения этого процесса оборудование готово к использованию.

Компания МТС предоставляет все своим пользователям бесплатную инструкцию по настройке ресивера. Она вложена в комплект, который клиент приобретает после покупки устройства.

Также инструкцию по настройке конкретной модели можно скачать на официальном сайте МТС или получить сведения у оператора технической поддержки, обратившись по номеру 8-800-250-08-90.

Настройка cam-модуля для линейного спутникового ТВ МТС

При подключении спутникового телевидения при помощи CAM-модуля необходимо выполнить следующие действия:

1. Отключить телевизор.
2. В разъём «SATELLITE» подключаем кабель от ресивера антенны.
3. Присоединяем СAM-модуль с SIM-картой к телевизору.
4. Включаем ТВ.
5. Включаем быстрый поиск сигналов DVB-S2.

После выполнения этих действий спутниковое телевидение будет настроено.

Настройка интерактивной приставки МТС

Интерактивное телевидение — это новинка, которая пользуется популярностью у российских зрителей. Однако, несмотря на такие дополнительные функции данного ресивера, как перемотка программ, пауза, участие в голосовании телезрителей, интерактивное подключение используют тот же вид сигнала, что и линейные HD-приставки. Поэтому настройка такого оборудования будет идентична выше представленной:

• вставка SIM-карты;
• подключение к телевизору;
• автоматический поиск каналов.

Что нужно знать перед покупкой спутниковой антенны МТС

Взвесив все вышеперечисленные факты и решив установить спутниковое ТВ, пользователь также должен обратить внимание на нюансы, которые необходимо решить перед настройкой антенны

Проверьте зону покрытия

Зона покрытия — это та территория страны, куда поступает телевизионный сигнал со спутника. У компании МТС достаточно обширная зона покрытия связи, однако некоторые регионы Российской Федерации в неё пока не входят.

Поэтому перед приобретением спутникового телевидения от МТС стоит узнать, находится ли место, в котором будет проводиться подключение, на территории зоны покрытия связи. Сделать это будущий пользователь может на официальном сайте компании. Для этого нужно ввести интересующий населённый пункт и карта автоматически покажет, возможно ли подключение в данной местности.

Определитесь с местом установки антенны

От места установки антенны будет зависеть частота принимаемого телевизионного сигнала. При выборе точки положения оборудования стоит понимать, что все спутниковые тарелки должны быть направлены по отношению к экватору. Такое направление возникает в результате северного местоположения России. Соответственно все спутники, вращающиеся вокруг Земли, находятся к югу от границ Российской Федерации. Значит, во время процесса установки антенне необходимо придать южное направление.

Помимо этого, следует убедиться в отсутствии явных препятствий для сигнала. Лучше отказаться от мест, где по направлению антенны будут находиться деревья или постройки мешающие связи.

Нельзя производить установку спутниковой тарелки в закрытом помещении.

Диаметр антенны

От показателя диаметра антенны зависит сила приёма сигнала. Чем данный показатель больше, тем лучше будет связь телевизионного подключения. Однако также будет увеличиваться и цена. Оптимальное решение диаметра антенны — 0,6 или 0,9 миллиметра. Данное оборудование позволит пользователю беспрепятственно смотреть телевидение в отличном качестве.

Приставка или cam-модуль

Помимо антенны и внешнего оборудования для обработки полученного сигнала и перекодировки его в телевизионное изображение понадобится специальная приставка. Также это устройство позволяет регулировать список получаемых пользователем телеканалов, ведь в это оборудование вставляется специальная SIM-карта для телевидения от МТС.

Однако если телевизор, к которому будет подключен спутниковый сигнал, имеет встроенную функцию DVB-S2, то приставка для обработки подключения не понадобится. Вместо этого устройства пользователю необходим CAM-модуль, который и будет выполнять все действия телевизионной приставки.

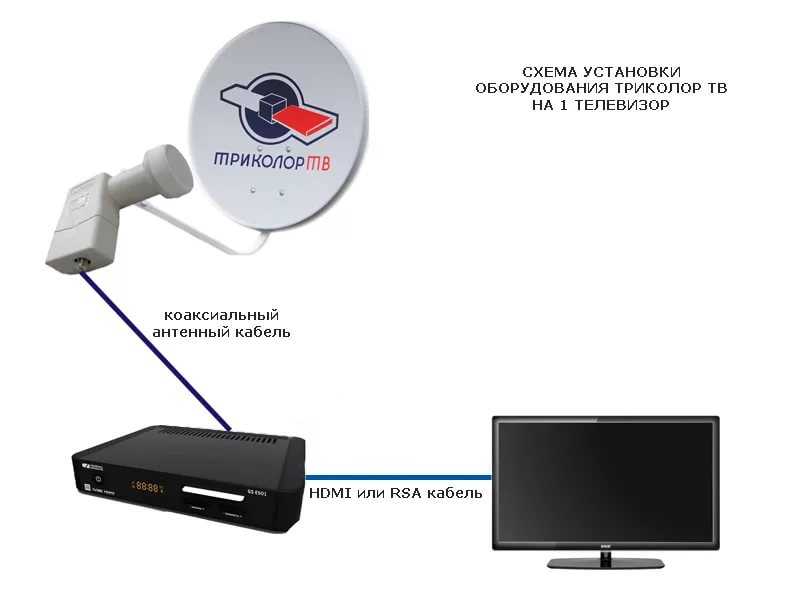

Установка и подключение спутниковой антенны

Рассматривая подключение спутниковой антенны, разумно остановиться на основных правилах размещения блока дефлектора и организации электрических соединений. Пошагово сборка узла выглядит так:

• блок крепления антенны размещается строго на южной стене здания;
• рекомендуется вынести крепление с поворотным узлом так, чтобы антенну было удобно направлять и одновременно приему сигнала не мешали конструкции балкона и другие помехи;
• установка антенного блока без конвектора завершается фиксацией тарелки зажимом болтов на поворотном узле.

На втором этапе монтажа потребуется правильно собрать кабельную линию и подключиться к конвектору. Для соединения провода и соответствующих разъемов ресивера и головки антенны используются F-коннекторы. Алгоритм процесса сборки линии выглядит так:

• с коаксиального кабеля снимается слой верхней изоляции длиной 10-15 мм;
• проволочная оплетка отводится в сторону, так же поступают с фольгой экрана;
• удаляется толстая внутренняя изоляция вокруг центральной жилы;
• F-коннектор с усилием закручивается на фольгу и проволоку, опущенные на изоляцию кабеля, при этом центральная жила просовывается в соответствующее отверстие разъема;
• излишек проводника, выступающий за пределы конца коннектора, обрезается.

После такого оснащения конца кабеля его можно подсоединить к соответствующему разъему конвектора. Последний устанавливается на LNB держатели на дефлекторе. Их нужно разместить так, чтобы кабель подходил к конвектору снизу, во избежание попадания в точку соединения воды и грязи. Рекомендуется гидроизолировать область коннектора. Для этого его оборачивают изолентой и поверх обмазывают силиконом или заливают термоклеем из нагревательного пистолета.

Монтаж тарелки заканчивается креплением кабеля на LNB держатели и элементы блока дефлектора. После этого аналогичным способом монтируют коннектор на конец провода, присоединяемого к входному порту ресивера. Все, что остается — правильно подключить тарелку Триколор к телевизору через порт приставки.

Совет! Рекомендуется выбрать интерфейс, обладающий максимальным качеством передачи сигнала. Так, если у телевизора есть RCA и HDMI разъемы — для лучшей картинки и звука стоит выбрать последний.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

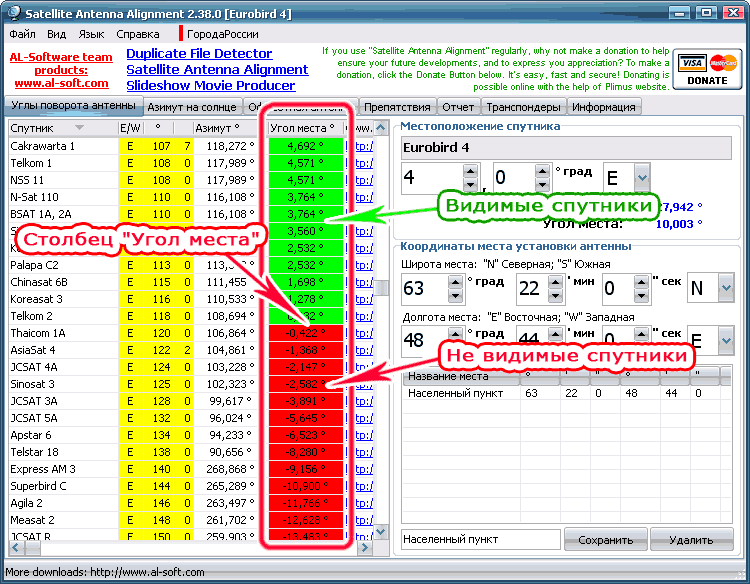

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

Обозначение	Значение
N	Северная широта
S	Южная широта
W	Западная долгота
E	Восточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

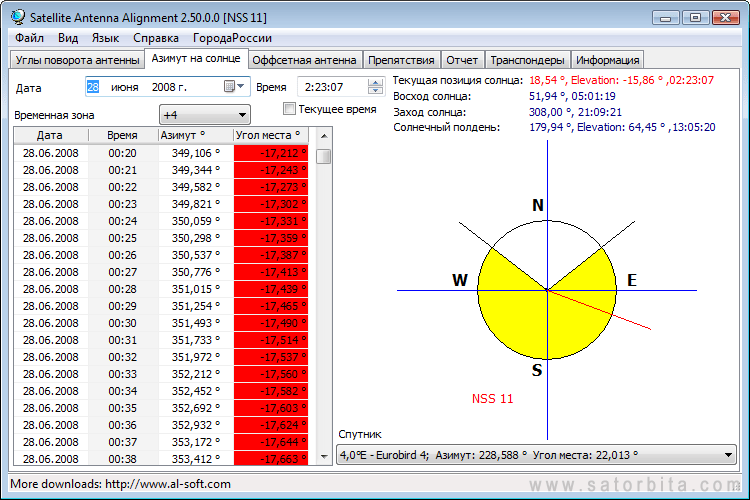

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

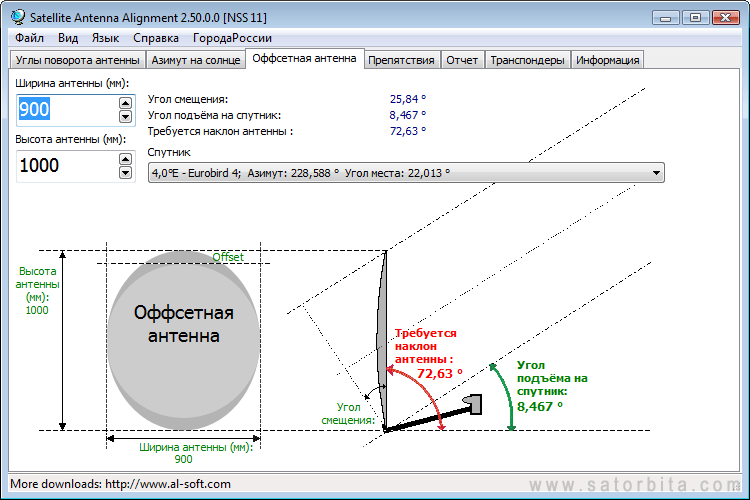

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить. Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже

Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Самостоятельная настройка каналов Триколор ТВ

Иногда, чтобы возобновить спутниковое вещание, достаточно сделать самостоятельную перенастройку технического оборудования.

Удостоверьтесь, что абонентская плата за этот месяц внесена, задолженность перед провайдером отсутствует и никаких механических помех нет (тарелку не развернуло ветром, на ней нет налипшего снега или грязи, кабель подключён к антенне и не имеет разрывов или повреждений на линии).

Если всё в порядке, тогда можно запустить обновление настроек каналов Триколор ТВ по двум инструкциям: либо в режиме «автомат», либо ручным методом.

Перед настройкой

Перед выполнением настроек рекомендуется удостовериться, что имеется действующая подписка на услуги компании. Иначе большинство каналов работать не будет. Проверка подписок может быть выполнена любым из следующих способов:

• Через личный кабинет на сайте оператора. Потребуется предварительно зарегистрироваться в сервисе, если это не было сделано ранее.
• Через сервис «Проверка подписок». Он доступен на официальном сайте оператора в разделе «Помощь». Для получения информации надо ввести идентификатор Триколор.
• Через специалистов центра клиентской поддержки. Связаться с ними можно по телефону 8-800-5000-123, через чат на сайте, мессенджеры. Для получения информации понадобится Триколор ID, а также данные абонента (Ф.И.О.).

Клиентом Триколор настройка антенны и каналов самостоятельно может быть выполнена довольно быстро. В большинстве случаев заказывать эту услугу у специалистов нет необходимости. Достаточно ознакомиться с инструкцией по настройке и строго соблюдать ее.

Автоматический поиск каналов

Опция автоматического поиска каналов на Триколор ТВ заметно упростит жизнь всем абонентам этого оператора спутникового телевидения. Искать телеканалы долго не придётся. Буквально за несколько минут ресивер автоматически найдёт все доступные программы, а пользователю останется только отсортировать и сохранить их.

Сразу после синхронизации спутникового тюнера и телевизора на экране появится уведомление о проведении автоматического поиска каналов. Запустите автоматическое сканирование. Вам остаётся немного подождать, пока поиск завершится. По завершении подтвердите сохранение найденных телеканалов. Подобный метод особенно подойдёт тем пользователям, которые не хотят углубляться в специфику ручного поиска.

Иногда возникают технические сбои. Сбрасываются настройки, пропадают каналы или возникают другие проблемы с трансляцией. Если это произошло, тогда нужно повторно запустить автоматический поиск каналов. Для этого просто следуйте пошаговой инструкции:

1. Откройте меню.
2. Переключитесь на вкладку «Настройки».
3. Активируйте пункт «Телеканалы».
4. Запустите автоматический поиск.

Начнётся настройка каналов. Сразу после окончания процедуры подтвердите внесённые изменения. Что делать, если настройка каналов произведена, но некоторые из них не отображаются (серый экран)? Преимущественно этот сбой появляется из-за проблем с сигналом. Необходимо просто немного подождать.

Ручной режим

Настроить каналы Триколора на ресивере можно с помощью ручного сброса программы до заводских установок. Инструкция для ручного режима настройки состоит из трёх этапов:

1. С помощью пульта дистанционного управления зайдите в меню телевизора и выберите пункт «Настройки» или «Приложения».
2. Выберите раздел «Заводские установки».
3. Подтвердите своё намерение сбросить настройки.

В большинстве случаев ресивер перезагружается с начальными настройками и снова успешно принимает все телевизионные каналы вашего пакета. Правда, некоторые модели приставок предложат пользователям пройти заново процедуру авторизации спутниковой антенны. Если вы уже заполняли таблицу настроек раньше, то вам этот этап будет хорошо знаком, а если вы первый раз проводите ручную настройку, тогда для вас новая инструкция:

• Выберите язык отображения меню (русский);
• Укажите имя своего телеоператора (Триколор ТВ);
• Определите свой часовой пояс (UTC+3);
• Подтвердите обновление со спутника;
• В разделе «Автопоиск» укажите, что сигнал нужно принимать от антенны Триколор ТВ.

При выборе региона пользователю будет предложено два варианта:

• «Москва + 0 ч.» – программы будут транслироваться по московскому времени;
• «Москва +2 ч.» – телеканалы с часовым поясом MSK+2.

После заполнения пользовательской таблицы вам останется только сохранить свою настройку.
