Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

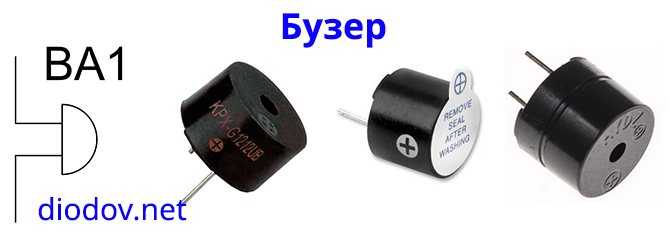

Бузер

Следующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.

Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

В — значок электричества, отображающий переменное напряжение.

Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.

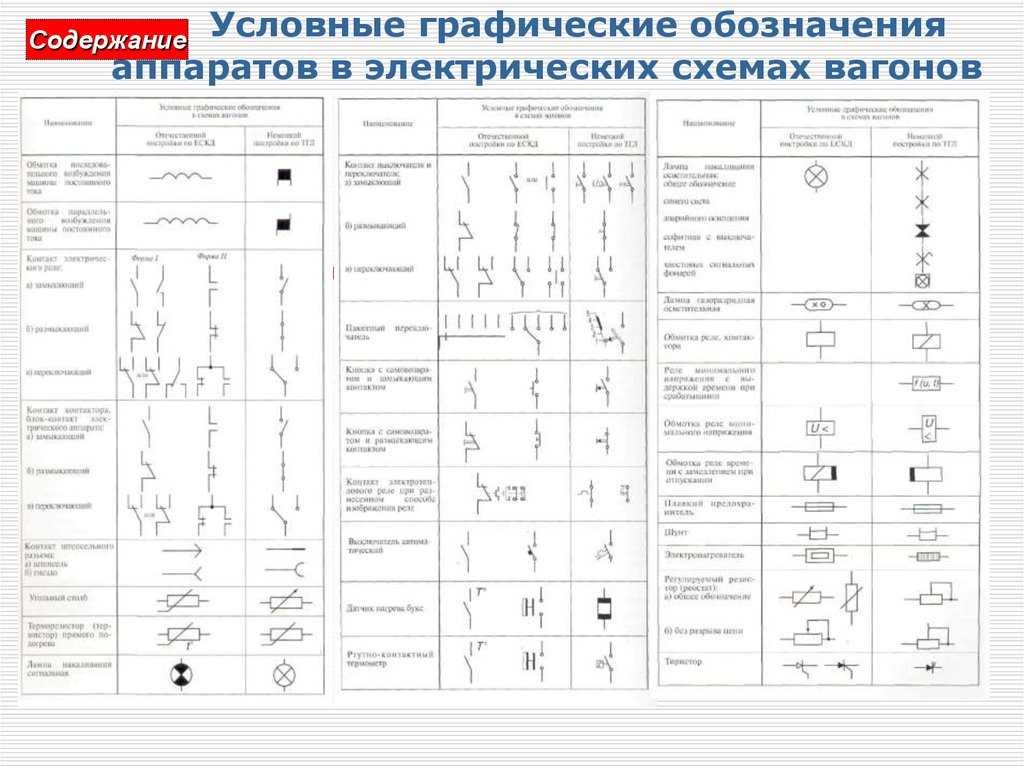

Урок 2 Условные графические обозначения элементов цепи

Функциональная схема

Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.

Принципиальная схема

Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.

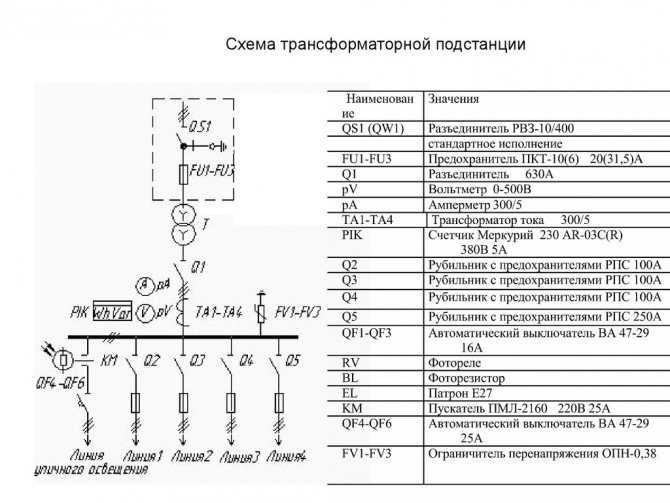

Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.

Монтажная схема

Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.

Подробную информацию по каждому виду схем можно найти в ГОСТе 2.702-2011.

Как оформлять схемы в курсовой работе: общие требования

Как оформляются схемы в курсовой работе? В первую очередь, необходимо должным образом соблюдать следующие требования:

1. Помнить, что все схемы должны составляться в едином стиле. Иначе у проверяющего могут возникнуть подозрения, что студент скачал графические изображения к курсовой на стороннем ресурсе, а не создавал их самостоятельно.
2. Использовать для схем такой же шрифт, как и во всей работе. Как правило, это Times New Roman. Допускается изменять размер шрифта. Он может быть от 10 до 14.
3. Представлять информацию в схеме логично и последовательно. Главный критерий того, что студент выполнил графику правильно — отсутствие дополнительных вопросов к схеме.
4. Стараться не усложнять. Схемы должны быть убедительными и наглядными. Так что даже самые сложные схематические изображения выстраивайте, используя простую и понятную логику.
5. Делать больший акцент на содержании, а не внешнем виде схемы. Лучше потратьте время на подбор правильных слов, чем внешнюю красоту смысловых блоков.
6. Помнить, как подписывается схема в курсовой: все надписи делают чёткими, как и основные линии и границы блоков.
7. Проверять надписи в схеме и подписи внизу на наличие ошибок. Грамматические и пунктуационные неточности могут испортить общее впечатление от работы и повлиять на итоговую оценку.

Основные требования и правила оформления схем в курсовой устанавливаются и описываются в ГОСТе 7.32-2017.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Схемы электроприводов крановых механизмов

Публикация:

   Назначение, правила выполнения и классификация электрических схем

Читать далее:

   Положения о регулировании скорости крановых механизмов

Назначение, правила выполнения и классификация электрических схем

Электрической схемой называется чертеж, на котором с помощью условных графических обозначений изображены электрические машины, электрические аппараты, приборы и связь между ними. В зависимости от назначения и способов изображения электрические схемы подразделяются на несколько типов. При обслуживании башенных кранов обычно используют четыре типа схем: структурные, функциональные, принципиальные и схемы соединений (монтажные).
Структурная схема определяет функциональные части устройства и может служить для общего ознакомления с устройством. На структурной схеме функциональные части устройства изображаются в виде прямоугольников, объединенных линиями взаимосвязей. На линиях взаимосвязей стрелками обозначаются направления хода процессов, происходящих в устройстве.

Функциональная схема разъясняет определенные процессы, протекающие в отдельных функциональных цепях установки, и используется для изучения общих принципов работы установки, а также при наладке, ремонте и регулировке установки. Функциональные части на схеме изображают в виде условных графических обозначений или в виде прямоугольников. Одновременно с линиями взаимосвязей в этих схемах могут показываться конкретные соединения между элементами и устройствами (например, провода).

Принципиальная электрическая схема определяет полный состав элементов (машин, аппаратов и т. п.) и связей между ними и дает детальное представление о принципах работы устройства. Электрические машины, аппараты, приборы и связи между ними на принципиальной схеме показывают в виде условных графических обозначений (табл. 12). Коммутирующие устройства (выключатели, кнопки, контакты контакторов, реле и т. п.) изображаются на схеме в отключенном положении, т. е. при отсутствии тока во всех цепях схемы и внешних сил, воздействующих на подвижные части контактов. Контакты, разомкнутые в отключенном положении аппарата, называются замыкающими. Контакты, замкнутые в отключенном положении аппарата, называются размыкающими.

Дополнительные материалы по теме:

В принципиальной схеме каждый аппарат (например, контактор) показывают разделенным на составные элементы (катушку, главные контакты, блок-контакты и т. п.), а элементы ставят в те цепи, где они действуют.

Электрические цепи по назначению разделяют на силовые цепи, цепи управления, цепи освещения и вспомогательные цепи.

В силовую цепь входят обмотки электродвигателей и электроаппараты (выключатели, контакты контакторов, катушки максимальных реле), включенные последовательно с обмотками электродвигателей.

В цепь управления входят катушки контакторов и реле, контакты реле и блок-контакты контакторов, кнопки, конечные выключатели.

В цепи освещения входят осветительные приборы и аппараты управления осветительными приборами.

Цепи звуковой и световой сигнализации и цепи питания аппаратов управления тормозами являются вспомогательными. Они могут присоединяться либо к силовым цепям, либо к цепям управления и освещения.

Силовые цепи изображают на электрической схеме толстыми линиями, а все остальные — тонкими.

Принципиальная электрическая схема является основной схемой, используемой для изучения принципа работы всей установки, а также при ее наладке, регулировке, контроле и ремонте.

Схемы соединений (монтажные) служат для выполнения электромонтажных работ. В этих схемах показываются соединения составных частей электроустановки и указывается тип, сечение, число жил и длина провода, а также способ его прокладки. Каждый элемент, изображенный на принципиальной или монтажной схеме, имеет буквенно-цифровое позиционное обозначение, составленное из буквенного обозначения и порядкового номера.

Рекламные предложения:

Читать далее: Положения о регулировании скорости крановых механизмов

Категория: —
Схемы электроприводов крановых механизмов

Инструменты Word для самостоятельного создания схем

Чтобы создавать схемы в Ворде самостоятельно, можно воспользоваться двумя инструментами, которые уже присутствуют в пакете MS Office Word:

1. Фигуры.
2. SmartArt.

Оба инструмента располагаются во вкладке «Вставка». А сейчас давайте подробнее разберём, как работать с каждым.

Как создать схему с помощью инструмента «Фигуры»

Чтобы создать схему, используя средства «Фигур», нужно сделать следующее:

1. Продумать, как должна выглядеть ваша схема.
2. Самостоятельно подобрать нужные фигуры и вручную их расставить на странице.
3. Соединить стрелками или линиями — они также доступны в «Фигурах».
4. Сделать нужные надписи, используя «Средства рисования» — «Формат» — «Добавление надписи».

Схема, созданная с помощью инструмента «Фигуры» Чтобы получилось красиво, лучше выбирать прозрачный контур для надписей. А в фигурах менять не только заливку, но и цвет контура. Стандартно он синий.

Обозначения в схемах

Электрические схемы состоят из элементов и комплектующих, обеспечивающих протекание электрического тока. Все элементы разделяются на несколько категорий:

• устройства, генерирующие электроэнергию — источники питания;
• преобразователи электротока в иные виды энергии – выступают потребителями;
• детали, ответственные за передачу электроэнергии от источника к приборам. Также в данную категорию включены трансформаторы и стабилизаторы, обеспечивающие стабильность напряжения в сети.

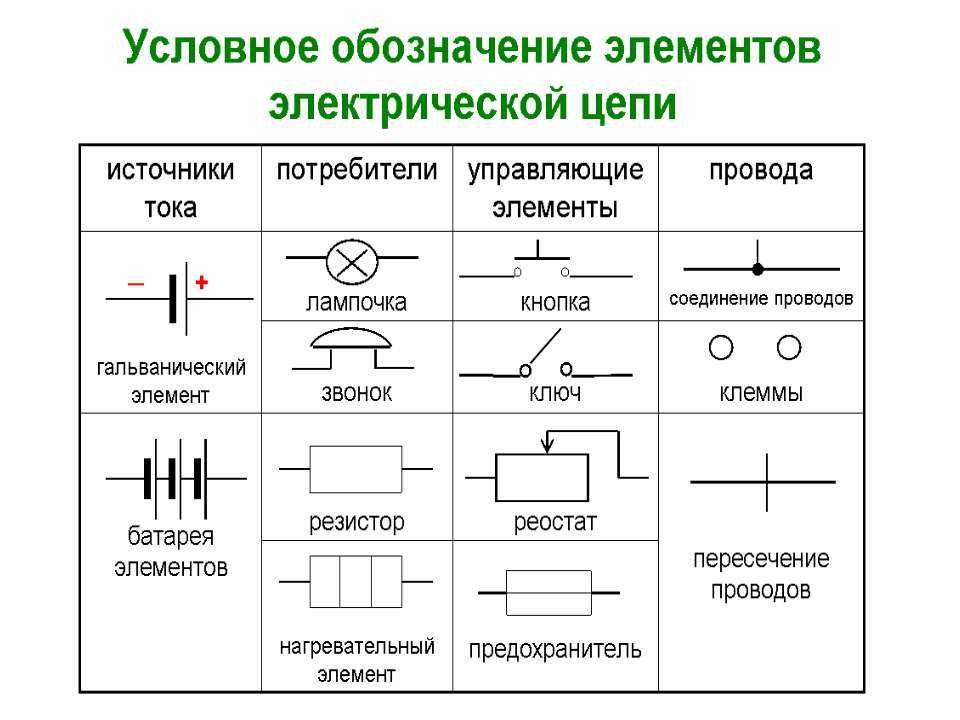

Для каждого элемента предусмотрено конкретное графическое обозначение на схеме. Помимо ключевых обозначений, на схемах указываются линии передачи электроэнергии. Участки электроцепи, по которым идет одинаковый ток, называются ветвями, а в местах их соединения на схеме ставятся точки для обозначения соединительных узлов.

Контур электроцепи предполагает замкнутый путь движения электротока по нескольким ветвям. Наиболее простая схема состоит из одного контура, а для более сложных приборов предусмотрены схемы с несколькими контурами.

На электрической схеме каждому элементу и соединению соответствует значок или обозначение. Для отображения выводов изоляции применяются однолинейные и многолинейные схемы, число линий в которых определяется числом выводов. Иногда для удобства чтения и понимания схем применяются смешанные рисунки, к примеру, изоляция статора описана развернуто, а изоляция ротора – в общем виде.

Обозначения трансформаторов в электрических схемах рисуются в общем или развернутом виде, однолинейным и многолинейным методами. Непосредственно от детализации изображения зависит метод отображения на схеме приборов, их выводов, соединений и узлов. Так, в трансформаторах тока первичная обмотка отражается толстой линией с точками. Вторичная обмотка может отображаться окружностью при стандартной схеме или двумя полуокружностями в случае развернутой схемы.

Прочие элементы отображаются на схемах следующими обозначениями:

• контакты разделяются на замыкающие, размыкающие и переключатели, которые обозначаются разными знаками. При необходимости контакты могут быть указаны в зеркальном отражении. Основание подвижной части указывается как незаштрихованная точка;
• выключатели – их основанию соответствует точка, а для автоматических выключателей прорисовывается категория расцепителя. Выключатель для открытой установки, как правило, имеет отдельное обозначение;
• предохранители, резисторы постоянного сопротивления и конденсаторы. Предохранительные элементы изображаются в виде прямоугольника с отводами, постоянные резисторы могут быть обозначены с отводами или без. Подвижный контакт рисуется стрелкой. Электролитические конденсаторы обозначаются в зависимости от полярности;
• полупроводники. Простые диоды с р-п-переходом показываются в виде треугольника и перекрестной линией электроцепи. Треугольник обозначает анод, а линия – катод;
• лампу накаливания и другие осветительные элементы обычно обозначают

Понимание данных значков и обозначений делает чтение электрических схем простым. Поэтому прежде чем приступать к электромонтажу или разборке бытовых приборов, рекомендуем ознакомиться с основными условными обозначениями.

Типы и виды электрических схем, классификация, назначение

Собой электрическая схема представляет обычный документ, в котором правила ГОСТ обозначаются в связи между собой составными частями устройств, работающие за счет протекания электроэнергии. Если говорить простыми словами, то схема – это чертеж, на котором электрик обозначает места установки розеток, проводов и выключателей. В этой статье мы поговорим с вами, какие бывают типы и виды электрических схем, покажем краткое описание и рассмотрим основные характеристики каждого вида по отдельности.

Типы и виды электрических схем: общая класификация

Можно выделить типы и виды электрических схем, вот именно о них мы и попробуем поговорить в этой статье. Итак, согласно ГОСТу бывают следующие виды схем:

1. Пневматические (П).
2. Гидравлические (Г).
3. Электрические (Э).
4. Газовые (Г).
5. Вакуумные (В).
6. Деления (Д).
7. Комбинированные (К).
8. Оптические (О).
9. Кинематические (К).
10. Энергетические (Р).

Вот такие существуют виды, теперь выделить основные типы электрических схем:

1. Структурные (1).
2. Функциональные (2).
3. Принципиальные (полные) (3).
4. Соединений (монтажные) (4).
5. Подключения (5).
6. Общие (6).
7. Расположение (7).
8. Объединенные (8).

Исходя из основных обозначений, вы сможете понять, чем отличается тип от вида. Чтобы вам было понятней, попытаемся рассмотреть на живом примере, есть схема Э3, вот так она выглядит. Узнайте о том, как сделать токопроводящий клей своими руками – эта статья будет полезной для вас.

Как видите, особых проблем на этом этапе возникнуть не должно, все предельно ясно и понятно. Далее мы с вами рассмотрим типы и виды электрических схем их назначение, и разберем каждый вид по отдельности. Хочется сразу заметить, все знать совсем не обязательно, ведь в жизни каждого человека используются несколько.

Назначение электрических схем

Структурная схема

Ее можно назвать самой простой и понятной для восприятия. С помощью нее можно узнать, какие электроустановка работает и из каких основных компонентов она состоит. Вот так она выглядит на фото, как вы понимаете, работать с ней всегда просто и удобно. Да и во время ремонта она всегда будет выступать лучшим помощником для вас, ведь в любой момент можно все прочитать, даже если эта схема была составлена несколько десятков лет назад.

Функциональная

Такая схема по своему назначению практически ничем не отличается от представленной выше. Есть только одно существенное различие – в этой схеме более подробно описываются все составляющие любой цепи. Посмотрите, как выглядит схема функциональная на чертеже.

Принципиальная

Чаще всего принципиальная электрическая схема применяется в сложных распределительных сетях. Только она способна дать самое полное объяснение тому, как работает то, или иное электрооборудование. Она делится на два вида:

• Однолинейная.
• Полная.

Однолинейная дает понятие о том, как работают первичные или так называемые силовые сети, чертеж у нее довольно простой.

Полная принципиальная схема делится еще на два вида: развернутая и элементарная. В зависимости от сложности электромонтажных работ и делают определенные пояснения. Чтобы вы поняли всю сложность такой схемы, просто посмотрите на ее пример.

Монтажная схема

Ее можно обозначить, как самую популярную, только она может рассказать о том, как нужно делать проводку в доме и где находятся провода. На таком типе схемы обозначают точное расположение элементов цепи, основные способы их соединения и цветовую маркировку. Следующим образом она выглядит.

Предназначение у такой схемы одно – помочь человеку сделать ремонт в своем доме и указать место, где будут или уже проходят все провода.

Объеденная

Данная схема включает в себя сразу несколько типов (документов). Она используется только в крайних ситуациях, когда по-другому невозможно обозначить все важные особенности цепи. Как правило, она используется только на больших предприятиях профессиональными электриками. Так что, сильно в ее суть можете не вникать.

Вот мы с вами и рассмотрели основные типы и виды электрических схем, которые существуют на данный момент. Как вы понимаете, при составлении каждой схемы нужно читать дополнительную информацию, напомним, это только классификация, каждая из них наделена еще своими основными особенностями.

Похожая статья по теме: Защита кабелей и проводов от грызунов, кошек и собак.

Как научиться читать электрические схемы

Любая радиоэлектронная аппаратура состоит из отдельных радиодеталей, спаянных (соединенных) между собой определенным образом. Все радиодетали, их соединения и дополнительные обозначения отображаются на специальном чертеже. Такой чертеж называется электрической схемой. Каждая радиодеталь имеет свое обозначение, которое правильно называется условное графическое обозначение, сокращенно – УГО. К УГО мы вернемся дальше в этой статье.

Принципиально можно выделить два этапа совершенствования чтения электрических схем. Первый этап характерен для монтажников радиоэлектронной аппаратуры. Они просто собирают (паяют) устройства не углубляясь в назначение и принцип работы основных его узлов. По сути дела – это скучная работа, хотя, хорошо паять, нужно еще поучиться. Лично мне гораздо интересней паять то, что я полностью понимаю, как оно работает. Появляются множества вариантов для маневров. Понимаешь какой номинал, например резистора или конденсатора критичный в данной случае, а каким можно пренебречь и заменить другим. Какой транзистор можно заменить аналогом, а где следует использовать транзистор только указанной серии. Поэтому лично мне ближе второй этап.

Второй этап присущ разработчикам радиоэлектронной аппаратуры. Такой этап является самый интересный и творческий, поскольку совершенствоваться в разработке электронных схем можно бесконечно.

По этому направлению написаны целые тома книг, наиболее известной из которых является «Искусство схемотехники». Именно к этому этапу мы будем стремиться подойти. Однако здесь уже потребуются и глубокие теоретические знания, но все оно того стоит.

Учиться читать электрические схемы мы будем из самых простых примеров и постепенно продвигаться дальше.

Организационная структура предприятия

Её особенность заключается в том, что она должна уметь адаптироваться к изменениям, которые происходят во внешней среде. Необходимо понимать, что организационной структурой предприятия называют совокупность звеньев (подразделений) и связей между ними. На её формирование оказывают влияние такие факторы:

1. Сфера деятельности.
2. Тип, номенклатура и ассортимент выпускаемой продукции.
3. Организационно-правовая форма функционирования предприятия.
4. Масштабы компании (исчисляются в объеме производства, численности персонала, денежном доходе).
5. Рынки сбыта, на которых функционирует или куда выходит предприятие при совершении своей хозяйственной деятельности.
6. Технологии, что применяются при производственном процессе.
7. Информационные потоки, что циркулируют внутри фирмы и за её рамками.
8. Степень обеспеченности ресурсами для производства.

Другие типы электрических схем

Стоит отметить, что существует еще несколько типов электросхем. Поговорим о них вкратце.

Топологическая схема (схема расположения) – показывается расположение составных частей (элементов) электроустройства. Также на схеме может указываться расположение устройства или объекта на местности (например, подстанции). Для лучшего восприятия топологическая схема часто выполняется в виде трехмерной модели. Расположение составных частей на схеме соответствует действительному расположению частей объекта в конструкции или на местности.

Мнемоническая схема – такой тип схемы выполняется в виде плаката, на котором показывается реальное состояние коммутационных аппаратов (их действующее положение) на управляемом ими объекте. Основное применение таких схем – диспетчерские пункты на объектах электроэнергетики. Значение мнемонических схем постепенно снижается благодаря повсеместному внедрению компьютеризированных систем управления контролем и сигнализацией.

Кабельные планы – это схема (чертеж) расположения электрических кабелей и проводов с указанием их маркировки.

Сама по себе электрическая схемы мало что дает, если человек не умеет ее правильно читать. О том как правильно читать электрические схемы можно узнать здесь. Особенно это относится к электрическим принципиальным схемам – такие схемы бывают весьма сложными и громоздкими и на их изучение может понадобиться много времени.

Чтобы читать принципиальную схему необходимо знать и понимать принцип действия отдельных приборов, элементов, аппаратов и узлов. Разобравшись в том, как связаны между собой все эти части схемы, можно понять как, собственно, функционирует схема. Другими словами, зная основы построения схем и разбираясь в протекающих там электрических процессах, можно научиться понимать, как работает электроустановка и другое электрооборудование, не пользуясь при этом специальным описанием (мануалом).

Известные принципиальные схемы

Навыки чтения лучше закреплять на хорошо описанных схемах, ставших уже классическими. Они содержат небольшое количество интегральных элементов.

Радиоприемник “Ишим-003”

Устройство выпускалось с 1984 г. Оно представляет собой приемник частотно- и амплитудно-модулированных радиоволн в коротком, среднем и длинном диапазонах. Получил широкое распространение среди радиолюбителей.

Принципиальная схема Ишим-003.

Он выполнен по схеме супергетеродина с двумя каналами (ЧМ и АМ) и преобразователем частоты.

Частотно-модулированный канал выполнен из усилителя ВЧ, преобразователя, УПЧ и частотного детектора. Канал с модуляцией по амплитуде состоит из УВЧ, ПЧ, УПЧ и амплитудного детектора.

По низким частотам усиление производится общим УНЧ. В конструкцию входит электронно-счетная шкала, индикатор настройки и блок питания.

Вега-108 стерео

Аппарат появился в 1979 г. и представляет собой стереофонический электропроигрыватель грампластинок с выходной мощностью 2*10 Вт и частотой звука 63-18000 Гц. Устройство работает не только как усилитель внешних сигналов, но и может производить запись на магнитофон.

Принципиальная схема электрофона состоит из блоков:

• коммутации;
• регуляторов;
• питания;
• предусилителя;
• модуля усилителя мощности;
• акустической системы.

Основной частью элементной базы проигрывателя стали транзисторы: КТ815В, КТ814В, КТ315Г. Блок питания аппарата включает в себя понижающий трансформатор с 5 вторичными обмотками, 2 диодных моста и стабилизатор напряжения, выполненный на транзисторе КТ315В.

Схема Вега-108 стерео.

В качестве головки звукоснимателя используется прибор Г-602. Предварительный усилитель состоит из 2 каналов на транзисторах КТ3102Д, КТ361Е, КТ315Б. Коммутатор сделан из переключателей и электронной схемы.

Алмаг-01

Медицинский прибор Алмаг-01 предназначен для лечения кожных заболеваний, ЖКТ, ЛОР-органов. Воздействует на организм импульсным электромагнитным полем.

Схема устройства включает в себя:

• сетевой шнур;
• катушки-индукторы (излучатели);
• кабель для соединения ленты излучателей с блоком управления;
• бесперебойный блок питания;
• генератор импульсного тока;
• блок управления.

Схема Алмаг-01.

Мультиметр DT-832

Универсальный прибор для измерения разных электрических величин (напряжения, сопротивления, силы тока и др.). Основой измерительного прибора является микроконтроллер АЦП ICL1706 или его аналоги.

Устройство включает в себя:

• аналоговую часть;
• интегратор;
• компаратор;
• жидкокристаллический дисплей;
• цифровую часть с логикой управления.

Прибор удобен в использовании как в быту, так и на производстве.

Источники

• http://artsybashev.ru/cardriver/kak-chitat-elektricheskie-shemi-avtomobilya/
• https://seti.guru/printsipialnaya-elektricheskaya-shema
• https://knigaelektrika.ru/teoriya/gde-ispolzuyutsya-printsipialnye-elektricheskie-shemy-i-kak-ih-chitat.html
• https://tokzamer.ru/bez-rubriki/vidy-elektricheskih-shem
• https://lightika.com/raznoe/elektricheskaya-shema.html

Виды подстанций и их особенности

А кроме того, следует опираться на нормативную документацию. Недостатки ОРУ — занимают большие площади, подвержены влиянию окружающей среды замерзание, запыление, загрязнение. Второй разъединитель перемычки QS4 с ручным приводом используется при ремонте QS3 для создания видимого разрыва цепи, Трансформатор Т2 остается в работе, получая электроэнергию по вводу W2.

Питание ответственных потребителей производится не менее чем двумя линиями от разных сдвоенных реакторов, что обеспечивает надежность электроснабжения.

Разрабатывая такие схемы подстанций необходимо выбирать коммутационные аппараты с учетом назначения установки и ее мощности.

Но чтобы оборудование использовалось эффективно его монтаж должны производитель специалисты. Учет энергии, расходуемой на собственные нужды подстанции, ведется со стороны вторичного напряжения ТСН. При повреждении в трансформаторе релейной защитой отключается выключатель Q2 и посылается импульс на отключение выключателя Q1 на подстанции энергосистемы.

Устройства с длительной параллельной работой используются редко. Выполнение последнего условия затрудняется при очень сложной схеме электроустановки, однако значительное упрощение схемы может вызвать трудности для выполнения первого условия в отношении надежности электроснабжения.

В системах с заземленной нейтралью могут возникать короткие замыкания симметричные трехфазные и несимметричные : а двухфазные; в двухфазные через землю при замыканиях в одной точке; г двухфазные через землю при замыканиях в различных точках. Самый сложный вопрос в защитах трансформатора 10/0,4 кВ

Виды и типы схем и их назначение

Схемы входят в комплект конструкторской документации и содержат вместе с другими документами необходимые данные для проектирования, изготовления, сборки, регулировки и эксплуатации изделия. В соответствии с Государственным стандартом России ГОСТ 2.701-84 схемы и их буквенные обозначения в зависимости от видов элементов и связей, входящих в состав изделия (установки), подразделяют на виды, представленные в таблице 1.

Таблица 1. Виды схем

№	Вид схемы	Обозначение
1	электрические	Э
2	гидравлические	Г
3	пневматические	П
4	газовые (кроме пневматических)	X
5	кинематические	К
6	вакуумные	В
7	оптические	Л
8	энергетические	Р
9	деления	Е
10	комбинированные	С

Для изделия, в состав которого входят элементы разных видов схем, разрабатывают несколько схем соответствующих видов, например, схему электрическую принципиальную и схему гидравлическую принципиальную или одну комбинированную схему, содержащую элементы и связи разных видов.

На схеме одного вида допускается изображать элементы схем другого вида, непосредственно влияющие на работу схемы этого вида. Допускается также указывать на схеме элементы и устройства, не входящие в изделие (установку), на которое (которую) составляют схему, но необходимые для разъяснения принципов работы изделия (установки).

Графические обозначения таких элементов и устройств отделяют на схеме штрих-пунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывая в них местонахождение этих элементов, а также необходимую поясняющую информацию.

В зависимости от основного назначения схемы подразделяют на типы, представленные в таблице 2. Каждому типу схем присваивается цифровое обозначение.

Таблица 2. Типы схем

Тип схемы	Обозначение
структурные	1
функциональные	2
принципиальные (полные)	3
соединений (монтажные)	4
подключения	5
общие	6
расположения	7
объединенные

Полное наименование схемы определяется видом и типом схемы. Например, схема электрическая принципиальная – Э3, схема электрогидропневмокинематическая принципиальная (комбинированная) – СЗ; схема электрическая соединений и подключения (объединенная) – ЭО.

Дополнительно к схемам или вместо схем (в случаях, установленных правилами выполнения конкретных видов схем) в виде самостоятельных документов выпускают таблицы, которые содержат сведения о расположении устройств, соединениях, местах подключения и другую информацию. Таким документам присваивают код, состоящий из буквы Т и кода соответствующей схемы. Например, код таблицы соединений к электрической схеме соединений ТЭ4. Таблицы соединений записывают в спецификацию после схем, к которым они выпущены, или вместо них.

Принципиальные схемы в практике делятся на два типа. Один из них отображает первичные (силовые) сети.и, как правило, выполняется в однолинейном изображении.

В зависимости от назначения схемы на чертеже изображают:

а) только цепи питающей сети (источники питания и отходящие от них линии ;

б) только цепи распределительной сети (электроприемники, линии, их питающие);

в) для небольших объектов на принципиальной схеме совмещают изображения цепей питающей и распределительной сетей.

Другой тип принципиальных схем отражает управление приводом, линией, защиту, блокировки, сигнализацию. До введения ЕСКД такие схемы назывались элементными или развернутыми.

Принципиальные схемы этого типа выполняют каждую на отдельном чертеже или некоторые из них показывают на одном чертеже, если это помогает прочесть схему и незначительно увеличивает размеры чертежа. Например, на одном чертеже совмещают схемы управления и общей автоматики или защиты, измерения и управления и т. п.

Полная принципиальная схема содержит те элементы и электрические связи между ними, которые дают полное представление о принципе работы электроустановки, что позволяет прочитать ее схему.

В отличие от полной принципиальной схемы выполняют принципиальные схемы отдельных изделий. Принципиальная схема изделия , как правило, является частью полной принципиальной схемы, так называемой выкопировкой из нее.

Например, схема принципиальная блока управления изображает лишь те элементы, которые устанавливаются в блоке управления. Из этой схемы, естественно, нельзя получить представление о работе электроустановки в целом, и в этом смысле принципиальные схемы изделий прочтению не поддаются. Однако из принципиальной схемы изделия совершенно ясно, что установлено в изделии и какие соединения необходимо выполнить в его пределах, т. е. ясно именно то, что необходимо изготовителю изделия.
