Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

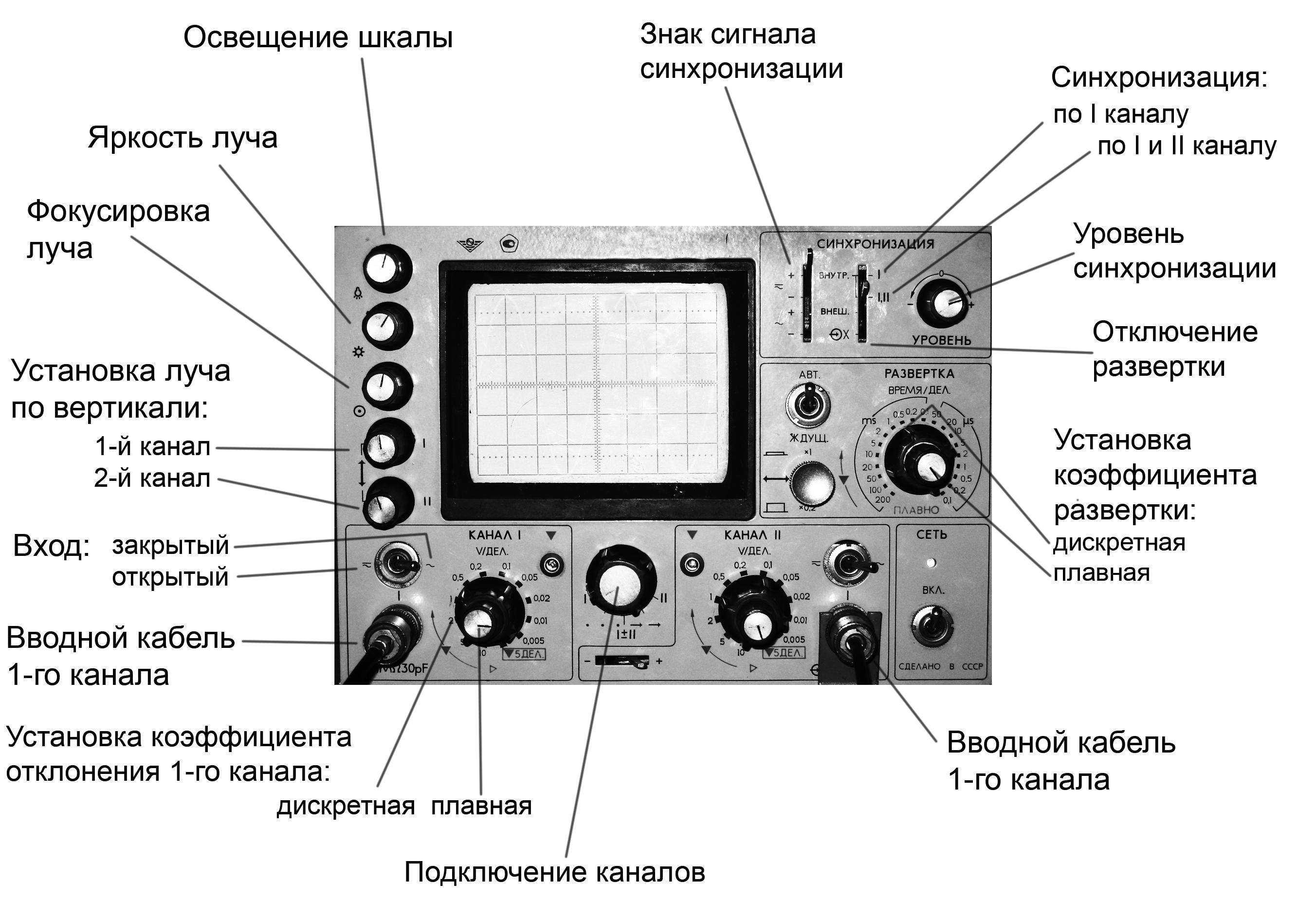

Органы управления

На передней панели любого осциллографа находятся:

• регулировка яркости экрана;
• управление фокусом изображения;
• смещение по горизонтали;
• смещение по вертикали;
• регулятор шкалы развертки;
• регулятор входного делителя;
• вход исследуемого сигнала;
• вход для внешней синхронизации;
• клемма заземления:
• кнопка управления входом (открытый/закрытый);
• управление синхронизацией.

Передняя панель одноканального осциллографа

Все вышеперечисленное присутствует у любого однолучевого прибора, для многоканальных устройств количество органов управления растет пропорционально количеству каналов, в зависимости от модели могут быть добавлены новые функции. Цифровые модели имеют аналогичное управление, которое дополнено возможностью проводить математические расчеты и анализ осциллограмм.

Сфера применения осциллографа

Осциллографы получили широкое распространение не только в промышленности, но и в медицине Область использования устройств очень широка. Просмотр поведения сигнала электротока позволяет за короткое время диагностировать и произвести своевременный ремонт любого электрического прибора.

Посредством осциллографа возможно:

• определить параметры времени и напряжения сигнала, выполнить расчет частоты;
• отслеживать изменения формы сигнала и анализировать его природу;
• выявлять искажения на нужных участках цепи;
• определять сдвиг фаз;
• определять отношение шумов к полезному сигналу, выявлять характер шума.

Для определения всех параметров при помощи мультиметра работа может затянуться на несколько часов, тогда как посредством осциллографа все измерения можно выполнить за несколько минут. Помимо этого, многие неисправности можно определить только при помощи осциллографа. Прибор способен измерять в секунду порядка миллиона измерений, потому даже кратковременные нарушения нормального функционирования оборудования им буду зафиксированы.

Осциллографы применяются практически во всех сферах деятельности человека, в том числе:

• в радиоэлектронике;
• автомобилестроении;
• судостроении;
• авиации;
• ремонтных мастерских различного назначения;
• быту и хозяйственных целях.

Как работать с осциллографом

Первоначально выставляются режим работы осциллографа (автоколебательный, ждущий или одиночный). Затем выбирается режим аттенюатора или устанавливается соответствующий делитель напряжения.
Это касается аналоговых приборов. Цифровые на входе анализируют сигнал и понижает/повышает его до необходимого уровня. В них на входе стоит аналитический блок, который сам понижает или повышает входной сигнал до требуемого уровня.

Подключение осциллографа

В комплекте с осциллографом идет измерительный шнур или шнуры. Их количество зависит от числа входных каналов конкретной модели. Если канал один, то и шнур один. Может быть два, три и до шестнадцати. Подключать надо столько, сколько собираетесь использовать.

Шнуры для осциллографа трудно спутать с другими. Один конец — со щупом и ответвлением. Это «измерительная» сторона. С другой находится характерный круглый разъем. Эта часть подключается к измерительному входу.

Провод, который идет в сторону от щупа — для подключения к «земле». Он часто бывает снабжен прищепкой или «крокодилом». Его подключать обязательно, вольтаж может быть разный и заземление необходимо.

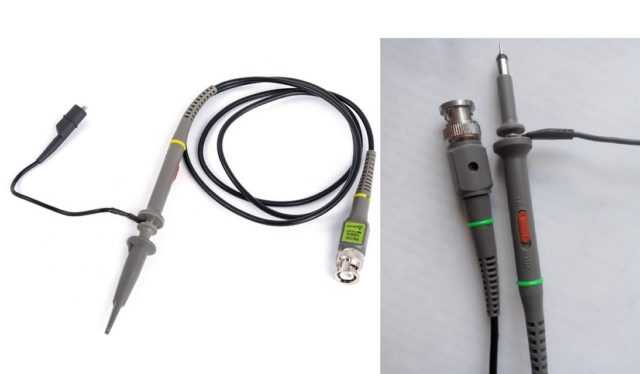

Измерительные шнуры для осциллографа

Некоторые шнуры для осциллографа имеют на рукоятке переключатель, который работает как небольшой усилитель (на фото справа).

После подключения измерительных шнуров включаем прибор в сеть. Затем, перед работой, переводим в рабочее положение тумблер/кнопку включения прибора. Можно считать что осциллограф готов к работе.

Проверка осциллографа перед работой

Перед началом работы надо проверить осциллограф. Включаем его в сеть, устанавливаем измерительный шнур. К щупу прикасаемся пальцем, на экране появляется синусоида частотой 50 Гц — наводки от бытовой электросети.

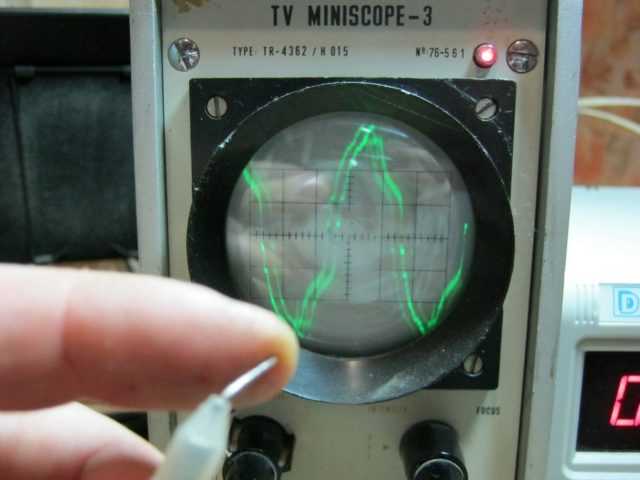

Если пальцем прикоснуться к измерительному щупу, на экране появится синусоидальной формы сигнал. Синусоида неидеальна, но если она есть и ее частота 50 Гц, это значит, что осциллограф исправен

Затем берем земляной щуп и прикасаемся им к измерительному (палец продолжаем держать на острие щупа). Сигнал пропадает (отображается прямая). Это значит, что прибор исправен.

https://youtube.com/watch?v=hwiPbbfpUZA

Как измерить осциллографом напряжение: переменное, меандра, постоянное

Как уже говорили, напряжение на экране осциллографа отображается по вертикали. Весь экран разбит на квадраты. Цена деления по вертикали выставляется переключателем, который подписан «V/дел». Что и обозначает, Вольт на одно деление

Перед подачей сигнала выставляем луч точно по горизонтальной оси — это важно

Подаем сигнал и считаем, на сколько клеточек от нулевого уровня поднимается или опускается сигнал. Затем умножаем количество клеток на «цену деления», взятую с регулятора. В результате получаем напряжение сигнала. В случае с синусоидой или меандром (положительные и отрицательные прямоугольные импульсы) считается напряжение полуволны — верхней или нижней.

Измерение напряжения осциллографом

Чтобы было понятнее, разберем пример. На фото есть сигнал, полуволна которого понимается и опускается на три клеточки. Цена деления на регуляторе — 5 В. Имеем: 3 дел * 5 V/дел  = 15 V. Получается, данный сигнал имеет напряжение 15 вольт.

Если надо измерить постоянное напряжение, снова выставляем луч по горизонтали. Подаем напряжение и смотрим, на сколько клеток «подпрыгнул» или опустился луч. Дальше все точно так же: умножаем на цену деления и получаем значение постоянного напряжения.

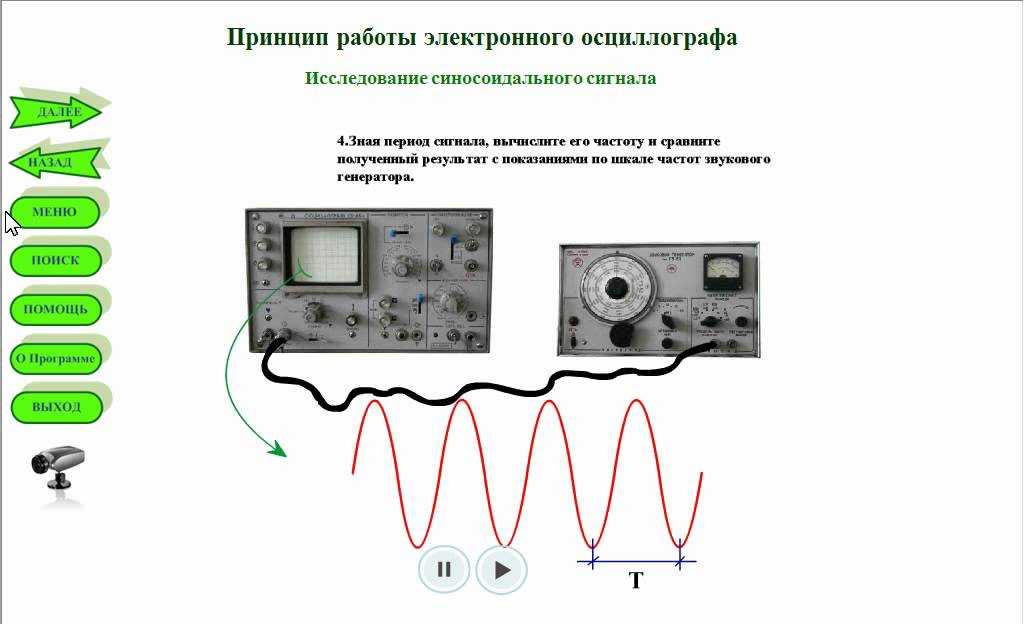

Как осциллографом определить частоту

Частота определяется как 1/T, где Т — период сигнала. А период — это время, за которое сигнал проходит полный цикл. Для сигнала на экране это 5,7 клетки. Считаем от места пересечения с горизонтальной осью и до второй аналогичной точки.

Как определить частоту сигнала по осциллографу

Далее определяем частоту деления по переключателю развертки. Положение переключателя стоит на 50 миллисекунд. Берем количество делений и умножаем на количество клеток. Получаем 50 мс * 5,7 = 285 мс. Переводим в секунды. Для этого надо разделить на 1000. Получаем 0,285 сек. Считаем частоту: 1/0,285 = 3,5 Гц

DIS-система зажигания

Высоковольтные импульсы зажигания, генерируемые исправными DIS-катушками зажигания двух различных двигателей (работают на холостом ходу без нагрузки).

DIS-система (Double Ignition System) зажигания имеет особые катушки зажигания. Они отличаются тем, что оснащаются двумя высоковольтными выводами. Один из них подсоединяется к первому из концов вторичной обмотки, второй — ко второму концу вторичной обмотки катушки зажигания. Каждая такая катушка обслуживает два цилиндра.

В связи с описанными особенностями проверка зажигания осциллографом и съем осциллограммы напряжения высоковольтных импульсов зажигания при помощи емкостных DIS-датчиков происходит дифференциально. То есть, получается фактический съем осциллограммы выходного напряжения катушки. Если катушки исправны, то в конце горения должны наблюдаться затухающие колебания.

Для проведения диагностики DIS-системы зажигания по первичному напряжению, необходимо поочередно снять осциллограммы напряжения на первичных обмотках катушек. Описание рисунка:

Осциллограмма напряжения на вторичной цепи DIS-системы зажигания.

1. Отражение момента начала накопления энергии в катушке зажигания. Он совпадает с моментом открытия силового транзистора.
2. Отражение зоны перехода коммутатора в режим ограничения тока в первичной обмотке катушки зажигания на уровне 6…8 А. Современные DIS-системы имеют коммутаторы без режима ограничения тока, поэтому зона высоковольтного импульса отсутствует.
3. Пробой искрового промежутка между электродами обслуживаемых катушкой свечей зажигания и начало горения искры. Совпадает по времени с моментом закрытия силового транзистора коммутатора.
4. Участок горения искры.
5. Конец горения искры и начало затухающих колебаний.

Описание рисунка:

Осциллограмма напряжения на управляющем выводе DIS катушки зажигания.

1. Момент открытия силового транзистора коммутатора (начало накопления энергии в магнитном поле катушки зажигания).
2. Зона перехода коммутатора в режим ограничения тока в первичной цепи по достижении тока в первичной обмотке катушки зажигания, равного 6…8 А. В современных DIS-системах зажигания, коммутаторы не имеют режима ограничения тока, и, соответственно, отсутствует зона 2 на осциллограмме первичного напряжения отсутствует.
3. Момент закрытия силового транзистора коммутатора (во вторичной цепи при этом возникает пробой искровых промежутков между электродами обслуживаемых катушкой свечей зажигания и начало горения искры).
4. Отражение горения искры.
5. Отражение прекращения горения искры и начало затухающих колебаний.

Как измерить входное сопротивление линейного входа?

Чтобы рассчитать аттенюатор для линейного входа аудиокарты, нужно знать входное сопротивление линейного входа. К сожалению, измерить входное сопротивление при помощи обычного мультиметра нельзя. Это связано с тем, что во входных цепях аудиокарт имеются разделительные конденсаторы.

Входные же сопротивления разных аудиокарт могут очень сильно отличаться. Так что, этот замер сделать всё-таки придётся.

Для измерения входного импеданса аудокарты по переменному току, нужно подать на вход через балластный (добавочный) резистор синусоидальный сигнал частотой 50 Гц и рассчитать сопротивление по приведённой формуле.

Синусоидальный сигнал можно сформировать в программном генераторе НЧ, ссылка на который есть в «Дополнительных материалах». Замер амплитудных значений также можно произвести программным осциллографом.

На картинке изображена схема подключений.

Напряжения U1 и U2 нужно измерить виртуальным осциллографом в соответствующих положениях выключателя SA. Абсолютные значения напряжения знать не нужно, поэтому расчёты валидны до калибровки прибора.

Пример расчёта.

R1 = 50кОм.

U1 = 100

U2 = 540

Rx = 50 * 100 / (540 – 100) ≈ 11,4 (кОм).

Цвет / Расположение	Импеданс (кОм)
Красный / Тыл	82
Чёрный / Тыл	75
Салатовый / Фронт	11,4
Розовый / Фронт	50
Ноутбук	8,5

Вот результаты замеров импеданса разных линейных входов.

Как видите, входные сопротивления отличаются в разы, а в одном случае почти на порядок.

Три варианта действий

Проверка микросхем – достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов. Однако даже в такой ситуации есть несколько способов проверки:

1. внешний осмотр. Внимательно изучив каждый элемент микросхемы, можно обнаружить дефект (трещины на корпусе, прогар контактов и т.п.);
2. проверка питания мультиметром. Иногда проблема кроется в коротком замыкании со стороны питающего элемента, его замена может помочь исправить ситуацию;
3. проверка работоспособности. Большинство микросхем имеют не один, а несколько выходов, потому нарушение в работе хотя бы одного из элементов приводит к отказу всей микросхемы.

Самыми простыми для проверки являются микросхемы серии КР142. На них имеется всего три вывода, поэтому при подаче на вход любого уровня напряжения, на выходе мультиметром проверяется его уровень и делается вывод о состоянии микросхемы.

Следующими по сложности проверки являются микросхемы серии К155, К176 и т.п. Для проверки нужно использовать колодку и источник питания с конкретным уровнем напряжения, подбираемым под микросхему. Так же как и в случае с микросхемами серии КР142, мы подаем сигнал на вход и контролируем его уровень на выходе с помощью мультиметра.

Как откалибровать виртуальный осциллограф?

Чтобы произвести калибровку осциллографа, нужно иметь хоть какой-нибудь измерительный прибор. Подойдёт любой стрелочный тестер или цифровой мультиметр, которому Вы доверяете.

В связи с тем, что у некоторых тестеров слишком высокая погрешность при измерении переменного напряжения до 1-го Вольта, калибровку производим при максимально возможном, но неограниченном по амплитуде, напряжении.

Перед калибровкой производим следующие настройки.

Отключаем эквалайзер аудиокарты.

«Уровень линейного выхода», «Уровень WAVE», «Уровень линейного входа» и «Уровень записи» устанавливаем в положение максимального усиления. Это обеспечит повторяемость результата при дальнейших измерениях.

Сбросив на всякий случай настройки генератора командой Command > Get Generator Default Setting, устанавливаем «Gain» (уровень) в 0db.

Выбираем частоту генератора 50Hz переключателем «Frequency Presets» (предустановки), так как все любительские приборы для измерения переменного напряжения умеют работать на этой частоте, да и наш адаптер пока не может корректно работать на более высоких частотах.

Переключаем вход адаптера в режим 1:1.

Глядя на экран осциллографа, подбираем при помощи ручки генератора «Плавно» (Trim) максимальный неограниченный уровень сигнала.

Сигнал может ограничиваться, как на входе аудиокарты, так и на её выходе, при этом точность калибровки может существенно снизиться. В «AudioTester-е» даже имеется специальный индикатор перегрузки, который выделен на скриншоте красным цветом.

Замеряем тестером напряжение на выходе генератора и рассчитываем величину соответствующего ему амплитудного значения.

Пример.

Показание вольтметра = 1,43 Вольта (действующее).

Получаем амплитудное значение.

1,432*√2 = 2,025 (Вольт)

Команда «Options > Calibrate» вызывает окно калибровки «AudioTester-а».

И хотя возле окошка ввода указана размерность в «mVrms», что по идее должно означать среднеквадратичное значение, в реальности, в осциллографе «oszi v2.0c» из комплекта «AudioTester-а», вводимые значения соответствуют… непонятно чему. Что, правда, вовсе не мешает точно откалибровать прибор.

Путём ввода значений с небольшим шагом можно точно подогнать размер изображения синусоиды под вычисленное выше амплитудное значение.

На картинке видно, что амплитуда сигнала уложилась чуть больше, чем в два деления, что соответствует 2,02 Вольта.

Точность отображения амплитуды сигналов, полученных с входов 1:20 и 1:100 будет зависеть от точности подбора соответствующих резисторов делителя.

При калибровке осциллографа «Авангард», полученные при измерении тестером значения также нужно умножить на √2, так как и вольтметр, и калибратор «Авангард-а» рассчитан на амплитудные значения.

Вносим полученное значение в окошко калибровки в милливольтах – 2025 и нажимаем Enter.

Чтобы откалибровать второй диапазон осциллографа «Авангард», который отмечен, как «250», нужно сначала рассчитать реальный коэффициент деления, сравнив показания встроенного вольтметра в двух диапазонах делителя: 1:1 и 1:20. Вольтметр осциллографа, при этом должен находиться в положении «12,5»

Пример.

122 / 2323 = 19,3

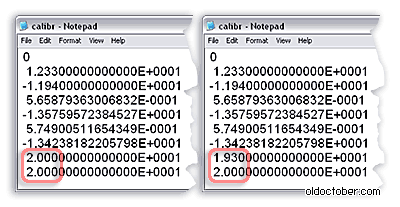

Затем нужно подправить файл «calibr», который можно открыть в блокноте (Notepad-е). Слева файл до правки, а справа – после.

Файл «calibr» находится в той же самой директории, где расположена текущая копия программы.

В восьмую строчку вносим реальный коэффициент деления, соответствующий делителю первого (левого) канала.

Если вы построили двухканальный адаптер, то в девятую строчку вносим поправку для второго (правого) канала.

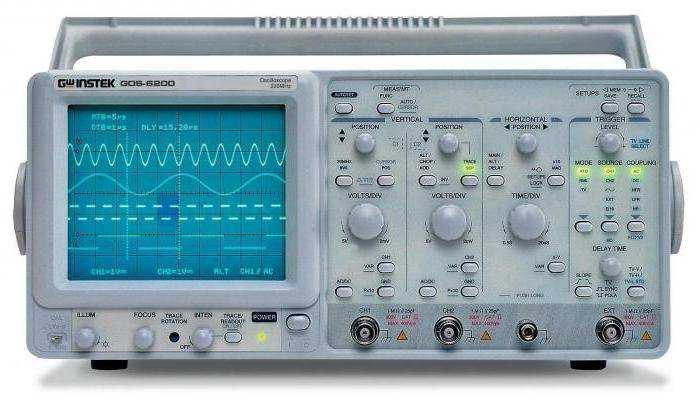

Виды осциллографов

По принципу преобразования сигнала осциллографы бывают аналоговыми и цифровыми. Есть еще смешанный тип — аналогово-цифровой. Принципиальная разница между ними — в методах обработки сигналов и в возможности запоминания. Аналоговые модели транслируют «живой» сигнал в режиме реального времени. Записывать его на таком приборе нет возможности.

Аналогово-цифровые и цифровые уже имеют возможность записи. На них можно «открутить» время назад и просмотреть информацию, увидеть динамику изменения амплитуды или времени.

Еще одно отличие цифровых осциллографов от аналоговых — размеры. Цифровые приборы имеют значительно меньшие габариты

Цифровые осциллографы сначала оцифровывают синусоиду, записывают эту информацию в запоминающее устройство (ЗУ), а затем передают на экран монитора. Но не все цифровые модели имеют долговременную память — в таком случае запись ведется циклически. Это когда вновь пришедший сигнал записывается поверх предыдущего. В памяти хранится то, что появлялось на экране, но промежуток времени не такой большой. Если вам необходима запись длиной пять-десять минут, нужен запоминающий осциллограф.

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты

Низкое значение погрешности – это когда она составляет менее 1 процента

Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

Осциллограф на PIC18F2550 своими руками — схема, инструкция по сборке

Осциллограф на PIC18F2550 измеряет среднее, максимальное, минимальное, пиковое напряжения и пересечение нулевого уровня. Осциллограф имеет встроенную функцию триггера, который может быть использован для остановки сигнала для его детального изучения. Масштаб времени для отображения может быть легко изменён функцией changeTimeDivision.

Осциллограф измеряет напряжение в пределах 0–5В, 0–2.5В и 0–1,25. Основным недостатком этого осциллографа является низкая частота дискретизации (

60 кГц), а также тот факт, что входы ограничены ограничениями АЦП микроконтроллера. Тем не менее, это очень хороший прибор и первым мы рассмотрим именно его схему.

Схема осциллографа на PIC18F2550

Исходники и прошивку можно будет скачать ниже. Теперь давайте детальнее остановимся на каждом блоке схемы.

Напряжение поступает с 9-вольтовой батареи на интегральный стабилизатор напряжения TC1262-5.0V для обеспечения стабильных 5В для питания микроконтроллера и дисплея. На выходе стоит 1мкФ конденсатор.

Графический ЖК дисплей AGM1264F с разрешением 128х64 пикселей оснащен встроенными контроллером KS0108. Он имеет светодиодную подсветку и генератор отрицательного напряжения для управления.

Вывод A0 настроен на аналоговый вход

Обратите внимание, что сопротивление источника сигнала влияет на напряжение смещения на аналоговом входе. Максимально рекомендованное сопротивление составляет 2.5 кОм. Микроконтроллер PIC18F2550 работает на частоте 48 МГц от внутреннего генератора

R1 представляет собой нагрузочный резистор, необходимый для работы. C1 является стабилизирующим конденсатором. Компонент пометкой «RES» является 20 MHz резонатором

Микроконтроллер PIC18F2550 работает на частоте 48 МГц от внутреннего генератора. R1 представляет собой нагрузочный резистор, необходимый для работы. C1 является стабилизирующим конденсатором. Компонент пометкой «RES» является 20 MHz резонатором.

Выводы USART должны быть подсоединены к RS-232 конвертеру для подключения к ПК для обновления прошивки. После этого он может быть отключен.

Необходимые детали для сборки осциллографа на PIC18F2550 и прошивка

• МК PIC 8-бит (IC1) — PIC18F2550
• Линейный регулятор (IC2) — TC1264, 5 Вольт.
• Конденсатор (С1) — 0.22 мкФ.
• Электролитический конденсатор (С2) — 1 мкФ.
• 2 резистора (R1, R3) — 3.3 кОм и 5 Ом соответственно.
• Подстроечный резистор (R2) — 10 кОм.
• Кварцевый резонатор (RES) — 20 МГц.
• LCD-дисплей — AGM1264F.
• Батарея питания (G1) — 9 В
• 3 разъёма — JP1 для подключения дисплея, JP2 для обновления прошивки (RS-232) и JP3 для входа аналогового сигнала.

Микроконтроллер должен быть прошит файлом «SAC_tinybld18F2550usb _20MHz_115200_48MHz». Его можно скачать ниже.

Видео, как работает осциллограф на PIC18F2550:

Особенности внутреннего устройства

Несмотря на сложное внутреннее оснащение на базе ЭЛТ, прибор с дисплеем может состоять из нескольких составляющих. К ним относятся:

• Входной стандартный усилитель для наблюдаемых сигналов, чей выход подключается напрямую к пластинам вертикального отклонения.
• Электронно-лучевая осциллографическая трубка. Широко используется в ряде близких по назначению измерительных приборов.
• Далее идёт блок горизонтальной развёртки. Однократный тип или периодический сигнал преобразуется в пилообразную форму. Он направляется к пластинам с горизонтальным типом отклонения ЭЛТ. Помимо этого, в период спадающей фазы создаётся импульс гашения электронных лучей, подаваемый на модуляторы ЭЛТ.
• К вспомогательным или дополнительным частям устройства осциллографа относят калибратор длительности, возможной амплитуды и блок управления яркости.

Экран «А» позволяет чётко отобразить графики каждого поступающего входного сигнала. Цифровые аналоги выводят на цветной или специфический монохромный дисплей желаемое изображение как полностью готовую картинку. Остальные модели используют электронно-лучевую трубку, оснащённую показателями электростатического отклонения. Для таких экранов характерна нанесённая в виде координатной сетки разметка, миссия которой — показывать точное местоположение данных.

Выделяют два базовых типа развёртки: ждущий и автоколебательный, или автоматический. Реже можно встретить модели с дополнительным однократным режимом. Каждый вид имеет свои специфические черты:

Однократный запуск. Характерный механизм запуска — внешнее воздействие. Так, нажатие кнопки и дальнейшее ожидание запуска сходны со ждущим режимом. После запуска развёртывание производится однократно. Повторная развёртка требует ещё одного запуска. Подобная система работы комфортна для изучения функционирования процессов непериодического типа. Недостатком является однократный пробег светящегося пятна по дисплею. Яркость картинки недостаточна, что серьёзно затрудняет процесс наблюдения при быстрой развёртке.
Ждущий режим. Недостаточный уровень или отсутствие сигнала вызывает отсутствие развёртки и дальнейшее угасание экрана. Запуск возможен только при достижении сигналами определённого заданного оператором уровня. Возможна настройка запуска как по падающему, так и по нарастающему сигнальному фронту

Важно отметить, что при изучении непериодических типов импульсных процессов такая система гарантирует зрительную неподвижность картинки на экране. Зачастую развёртывание запускается синхронным, несколько опережающим процесс наблюдения сигналом.
Автоматическое развёртывание

В этом случае генератор функционирует в автоколебательном типе режима. Благодаря этому даже при отсутствии сигнала в момент окончания цикла произойдёт очередной момент её запуска. Это делает возможным наблюдение изображения на экране даже в ситуации подачи на входе вертикального типа отклонения постоянного напряжения или отсутствия сигнала. Подобный режим характеризуется особым захватом частоты генератора развёртывания наблюдаемым сигналом. Важно, что частота генераторов при этом в целое количество раз меньше частоты исследуемых сигналов.

Вам это будет интересно Принципы и источники свободной энергии по схеме Теслы

Подключение прибора

Для подключения осциллографа к исследуемой электрической цепи прибор комплектуется коаксиальным кабелем со щупом, содержащим «земляной» вывод. Оснащенный, как правило, зажимом типа «крокодил». А также сигнальный провод («фаза»), обычно с игольчатым контактом, позволяющим воткнуться в контактную площадку маленького размера.

Щупы могут быть сменными. Помимо стандартных, популярны аттенюаторные щупы, содержащие дополнительный резистор большого сопротивления. Он нужен для ослабления входного сигнала и расширения возможностей по измерению высоких напряжений без риска сжечь входной усилитель.

Типичные ошибки при выборе и работе с осциллографом

• Огромное количество ошибок при пользовании осциллографом возникает по причине того, что пользователь сам не знает о всех особенностях и возможностях прибора. Потому перед работой необходимо не только изучить инструкцию, но и посоветоваться с более опытными пользователями. В том числе и на специализированных интернет-форумах.
• Для работы с гальванически изолированными узлами оборудования или с высоким напряжением ошибкой является использование осциллографа, каналы которого зависимы между собой. Также каждый канал должен быть хорошо изолирован от сети питания самого осциллографа и от других каналов прибора. К серьезным ошибкам, недопустимы для соблюдения точности измерений аналоговым осциллографом, может привести применение неправильно компенсированного пробника.

Транзисторы (полевые и биполярные)

Переводим мультиметр в режим «прозвонки», подключаем красный щуп к базе транзистора, а черным касаемся вывода коллектора. На дисплее должно отобразиться значение пробивного напряжения.

Схожий уровень будет показан и при проверке цепи между базой и эмиттером. Для этого красный щуп соединяем с базой, а черный прикладываем к эмиттеру.

Следующим шагом будет проверка этих же выводов транзистора в обратном включении. Черный щуп подключаем к базе, а красным щупом по очереди касаемся эмиттера и коллектора. Если на дисплее отображается единица (бесконечное сопротивление), то транзистор исправен. Так проверяются полевые транзисторы.

Биполярные транзисторы проверяются аналогичным методом, только меняются местами красный и черный щуп. Соответственно, значения на мультиметре также будут показывать обратные.

Скрипт CSS Андрея Шульгина

Вот мы и добрались до самой сути диагностики автомобильных двигателей. Для диагностов любой марки это самый информативный скрипт. Он показывает работу форсунок, искры и компрессии за одну проверку. Для проведения этого теста достаточно снять сигнал с датчика положения коленвала и синхронизацию с искры первого цилиндра. Сложность может заключаться в подключении к ДПКВ некоторых марок, но это сглаживается информацией, которую дает скрипт.

Порядок записи сигнала применительно к осциллографу USB Autoscope:

1. Подключиться параллельно сигнальным щупом осциллографа к выходу ДПКВ
2. Если установлена система зажигания DIS поставить щуп синхронизации на первый цилиндр, индивидуальная катушка — воспользоваться индуктивным датчиком.
3. Запустить двигатель и дать работать на холостом ходу.
4. Активировать скрипт CSS
5. Через 5-10 секунд плавно поднять обороты до 3000 и опустить.
6. Спустя 5-10 секунд резко поднять обороты и выключить искру оставив педаль газа полностью нажатой.
7. Остановить скрипт.

Анализ теста Андрея Шульгина

1. Нажать кнопку «Выполнить скрипт»
2. Задать входную информацию для анализа: количество и порядок работы цилиндров, угол опережения зажигания с погрешностью ±10°.
3. Анализируем полученную картинку.

График скрипта CSS

• Холостой ход — снижена эффективность 3 цилиндра.8.
• Низкая компрессия в 3 цилиндре.

Таким образом, за 5 минут можно найти причину «троящего» двигателя, не откручивая свечи и не замеряя компрессию.

Конструкция и применение осциллографа

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

1. Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
2. Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
3. Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Используются осциллографы при настройке, ремонте электронных девайсов, будь то бытовая техника, ремонт автотранспорта или орбитальная станция.

Дополнительные возможности

Существуют многоканальные осциллографы, у которых имеется несколько входов Y и, соответственно, можно наблюдать сразу несколько сигналов. Для чего нужен многоканальный осциллограф? Он незаменим для определения фазовых сдвигов колебаний относительно друг друга и их сравнения.

Четырехканальный прибор

Для увеличения входного диапазона применяются входные делители 1:10 или 1:100, которые поднимают допустимое верхнее значение сигнала в 10 и 100 раз, соответственно. Этот факт нужно учитывать при измерениях в дальнейшем. Наличие входного делителя при этом пропорционально увеличивает и входное сопротивление прибора.

Внешний делитель

Цифровые осциллографы избавляют от необходимости ручного подсчета амплитуды и частоты, выводя эти значения на экран. Кроме того, они позволяют заносить изображение в память и передавать его на внешнее печатающее устройство.

При отсутствии дополнительных входов Y для определения фазовых сдвигов нужен осциллограф, у которого предусмотрен вход Х с отключенным внутренним генератором развертки. Подавая колебания на входы X и Y, можно сравнивать фазы и частоты по так называемым фигурам Лиссажу.

Фигуры Лиссажу

Инструкция по эксплуатации

Осциллограф перед началом работы нуждается в калибровке. После включения в сеть, необходимо чтобы прибор прогрелся и стабилизировался. Как правило, это занимает 5 минут времени. Регуляторами «усилитель Y
» и «Развертка
» устанавливается луч по центру экрана. После этого настраиваются яркость и фокус.

Если измерительным щупом прикоснутся к выходу генератора, то станем наблюдать на экране прямоугольные импульсы частотой 1 кГц и 500 мВ. При положении регулятора «Длительность
» в положении 1мс (миллисекунда). Если все в порядке, значит наш прибор готов к работе.

При измерении сигнала переключатели «Усиление
» и «Длительность
» устанавливают в крайние левые положения. Усилением поднимают диапазон измерения до явных, максимально различимых сигналов на экране, а регулятором «Длительность
» выясняется, какая частота входного сигнала.

Для справки в 1 кГц (1000 Гц) — 1 мс, 1Гц это 1000 мс.

Когда сигнал зафиксирован на экране, с помощью измерительной сетки производится измерение напряжения сигнала, периода (частоты)

Современный цифровые измерители данную информацию выводят непосредственно на дисплей прибора, и оператор знает о сигнале все: напряжение, длительность, скважность, период. На этом наше краткое объяснение заканчивается

Надеемся, теперь вы знаете, как пользоваться осциллографом и для чего нужен данный измерительный прибор. Напоследок рекомендуем просмотреть предоставленные ниже видео инструкции, на которых показано, как работать с наиболее популярными моделями осциллографов.

Инструкция по эксплуатации прибора

Как пользоваться с1-67
