Измерение силы электрического тока мультиметром

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Измерение силы тока амперметром

Первое правило подключения амперметра в цепь говорит о его последовательном подключении. А есть ли разница, где именно при таком подсоединении мы расположим амперметр?

Давайте соберем электрическую цепь. Она будет состоять из источника тока, ключа, электрической лампочки и амперметра (рисунок 6).

Рисунок 6. Последовательное подключение амперметра (вариант №1)

После замыкания цепи, зафиксируем силу тока, которую показал амперметр.

А теперь давайте переместим амперметр в цепи так, чтобы он стоял после лампы, а не до нее (рисунок 7).

Амперметр покажет нам ту же величину силы тока, что и в предыдущем случае.

Рисунок 7. Последовательное подключение амперметра (вариант №2)

А теперь подключим в цепь сразу два амперметра (рисунок 8). И что мы увидим? Они будут показывать одинаковые значения силы тока, точно такие же, как и в предыдущих опытах.

Рисунок 8. Последовательное подключение двух амперметров в электрическую цепь

О чем это нам говорит?

Почему она одинакова? Дело в том, что заряд, который проходит через любое поперечное сечение проводников цепи за $t = 1 \space с$, одинаков. Ведь ток равномерно протекает по всем проводам цепи, нигде не накапливаясь. Его течение можно сравнить с протеканием воды по трубам.

{"questions":,"answer":}}}]}

Разновидности токовых клещей: определяемся что лучше

Токоизмерительные клещи выпускаются разных видов. Наиболее популярными являются цифровые модели, но встречаются также стрелочные устройства. Какие особенности имеют эти инструменты, выясним далее.

1. Стрелочные — их еще называют аналоговыми, так как в качестве отображающего дисплея используется стрелочный указатель. В конструкции стрелочных токоизмерителей применяется одновитковый трансформатор, к выводам которого подключен амперметр. Модели такого плана сейчас практически не встречаются в продаже, так как это устаревшие модификации. Достоинством таких устройств является возможность наглядного контроля измерительного процесса. Высокая чувствительность стрелочного указателя к механическим колебаниям приводит к искажению результатов, поэтому для предотвращения получения неверных значений, необходимо жестко зафиксировать прибор. Недостатком аналоговых приборов является необходимость пересчета получаемых результатов, умножив их на коэффициент преобразования.
2. Цифровые — они отличаются от стрелочных не только наличием ЖК-дисплея, но еще и отсутствием необходимости проведения перерасчетов. На дисплее отображаются уже готовые результаты. Большинство моделей имеют встроенную функцию отображения не только силы тока, но и мощности. В приборе заложен алгоритм закона Ома, по которому осуществляется автоматический расчет.
3. Высоковольтные — классические измерительные клещи предназначены для измерения силы тока в цепях с напряжением до 1000 Вольт. Однако специалисты используют также приборы для работы в сетях с напряжением выше 1000В. Такие клещи называются высоковольтными, и отличаются они от стандартных тем, что состоят из удлиненных рукояток с улучшенной изоляцией. Такая конструкция исключает необходимость приближения оператора к высоковольтным проводам. К тому же такие устройства предназначены для работы только в цепях с переменным напряжением.

Нужно отметить, что высоковольтные приборы классифицируют на виды по количеству рукояток. Они бывают:

• одноручные — имеют одну хорошо заизолированную рукоятку с рычагом для раскрытия магнитопровода (предназначены для работы с электроустановками напряжением до 1 кВ), а их основное преимущество — возможность пользоваться одной рукой;
• двуручные — обычно такие установки позволяют работать в сетях с напряжением от 2 до 10 кВ. Размер изолированной части составляет 38 см, а рукоятки — 13 см. Пользоваться ими необходимо двумя руками.

Это интересно! В конструкции многих измерительных клещей имеется такая клавиша, которая называется DATA HOLD. Многим интересно, для чего она нужна и какие задачи выполняет. Ее предназначение заключается в фиксации снятых показаний. К примеру, у вас получилось разместить внутри клещей провод, но при этом показания прибора не видны. Чтобы их зафиксировать, как раз и используется такая клавиша.

Измерение переменного тока

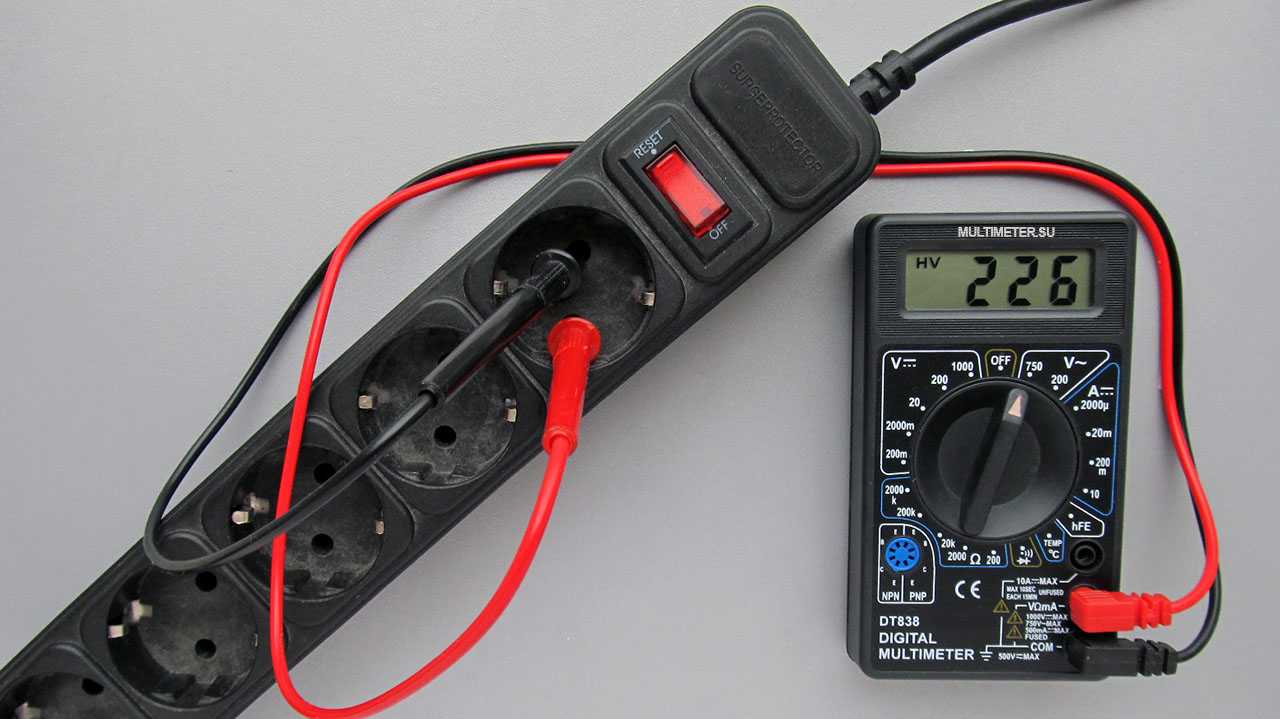

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

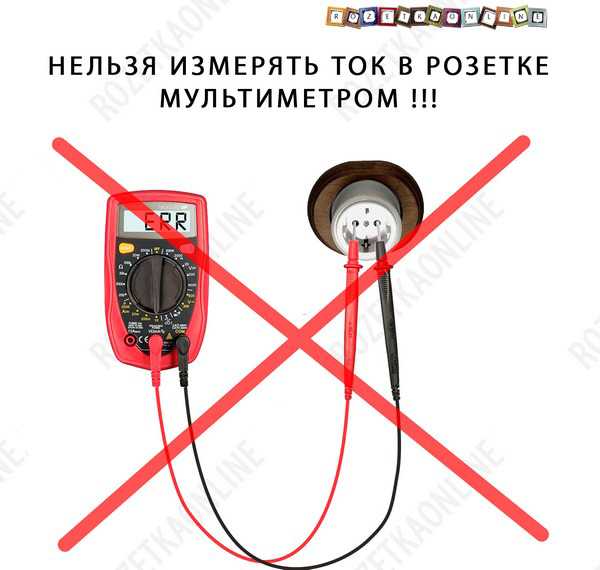

Электрическую розетку также нельзя проверять без нагрузки. Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

1. Установить красный щуп в гнездо прибора, маркированное надписью, А (NA), черный оставить в положенном ему месте;
2. Выбрать режим измерения переменного тока и уровень сигнала;
3. Последовательно с измерительным прибором присоединить к розетке нагрузку;
4. На экране прибора отобразится действующее значение тока, а лампа начнет светиться.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

В чем отличие силы тока от напряжения

Электрический ток и напряжение (разность потенциалов) по своей сути различные физические явления, хотя и связаны друг с другом. Они измеряются в различных величинах – амперах и вольтах соответственно. Понимание их сущности поможет не только избежать безграмотных выражений типа «ток высокого напряжения», но и правильно подойти к вопросу измерения этих величин.

Напряжением называется разность потенциалов между двумя точками. Не углубляясь в физические подробности, можно отметить, что разность потенциалов вызывается:

• наличием в двух точках зарядов разных знаков;
• наличием зарядов в одной точке – относительно нулевого потенциала другой точки;
• наличием в двух точках заряда равного знака, но отличающегося по модулю.

Если обе точки соединить проводником, возникнет направленный переток зарядов, который и называется электрическим током. Его силой (которая измеряется в амперах) определяется количество зарядов, прошедшее через сечение проводника за единицу времени. Иными словами – чем больше расход зарядов, тем выше ток.

Разность потенциалов и электрический ток.

Можно провести аналогии с водой. Пусть имеются два сосуда, наполненные жидкостью и расположенные на разной высоте. Если их соединить трубкой, то по ней пойдет поток жидкости, расход которой определяется давлением, вызванным перепадом высот и сечением трубки. В этой системе:

• перепад высот срезов воды эквивалентен разности потенциалов;
• расход воды через трубку аналогичен току;
• сечение трубки эквивалентно сопротивлению проводника.

Аналогия электрических параметров цепи с водой.

Отсюда можно сделать несколько интересных наблюдений:

1. Если убрать трубку, то это аналогично разрыву электрической цепи. Но разность уровней никуда не делась – сосуды остались на своих местах. Отсюда вывод – напряжение может существовать без тока, даже если цепь разомкнута. А ток течет только в замкнутой цепи.
2. Если сосуды расположить на одном уровне, то переток жидкости также прекратится. Это эквивалентно нулевой разности потенциалов. Вывод – ток не течет при U=0 (ток не может существовать без напряжения) даже при замкнутой цепи.
3. Если первый (верхний) сосуд переместить ниже второго, то переток пойдет в обратном направлении – говоря электрическим языком, при смене полярности напряжения, ток также сменит полярность. Напряжение, полярность которого периодически меняется, называется переменным. Переменная разность потенциалов вызывает переменный ток.

С помощью водяных аналогий можно объяснить и другие явления в электрической цепи, хоть и не все.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

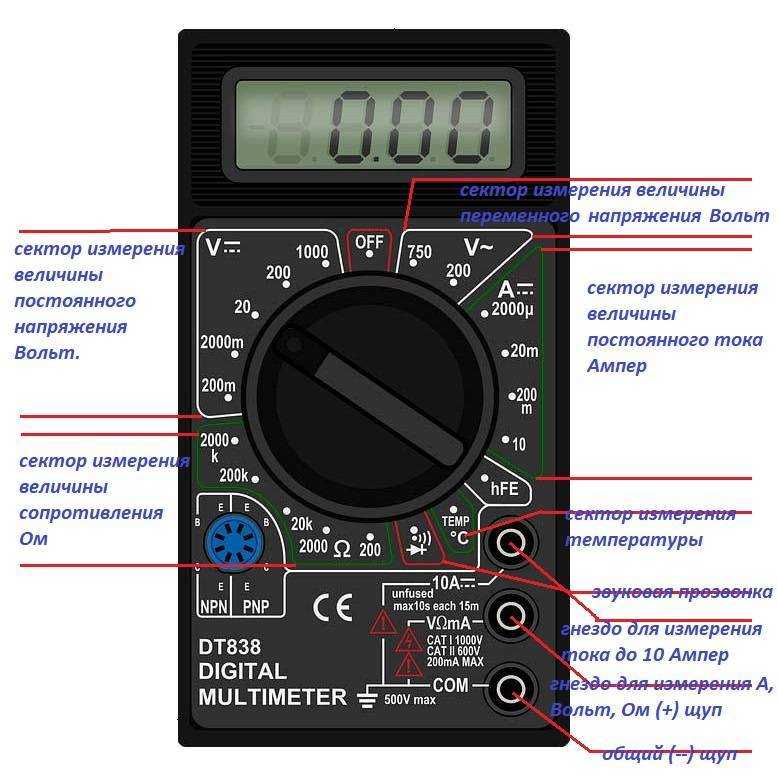

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание. В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях

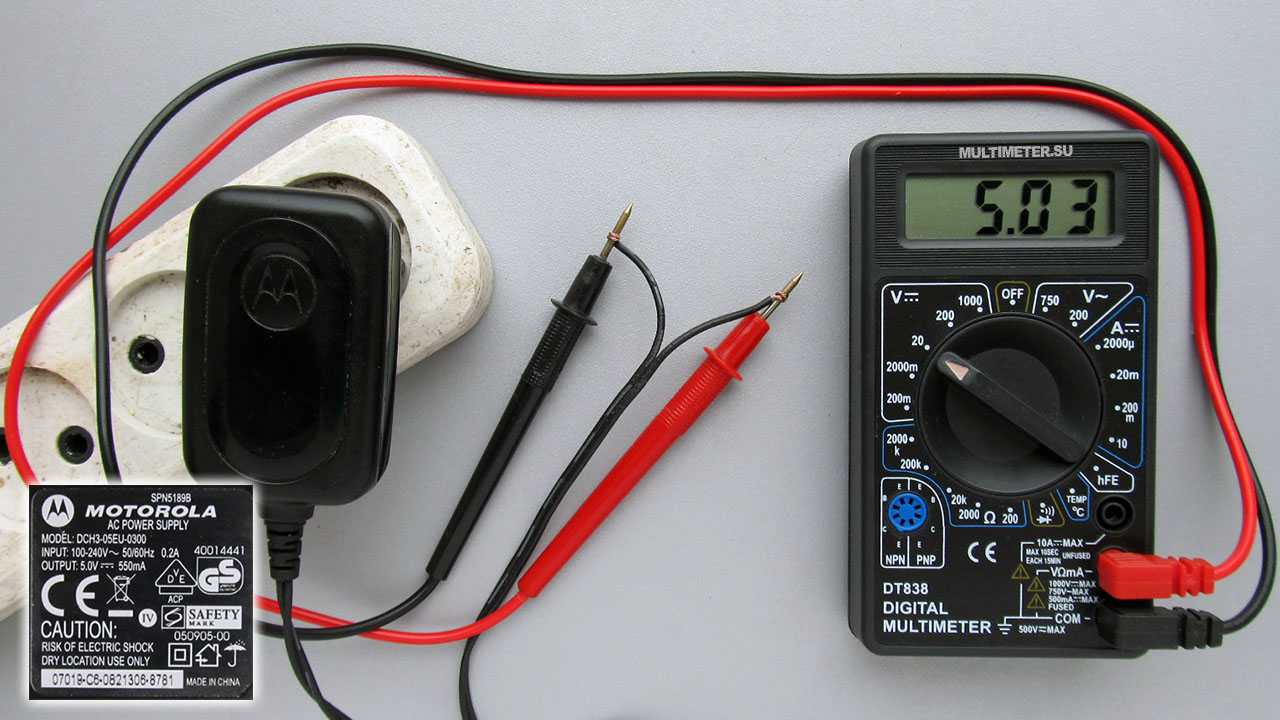

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Типы мультиметров

Все устройства, по своей конструкции и принципу измерения показателей тока, можно разделить на два вида:

1. Аналоговые тестеры.
2. Цифровые мультиметры.

Коротко о каждой из разновидностей измерительных устройств.

Аналоговые мультиметры

Основным отличием аналоговых устройств от цифровых является наличие оцифрованной шкалы со стрелкой. Они очень просты в использовании и достаточно дешевы. Но их недостатком считается наличие погрешности в показаниях. Хотя это можно исправить с помощью настроечного резистора. Но, все равно, достичь точности, сравнимой с цифровыми приборами, вряд ли удастся. А в некоторых случаях, это действительно необходимо.

Цифровые мультиметры

Раз, в числе основных отличий аналоговых устройств, названо наличие шкалы со стрелкой, логично предположить, что в цифровых приборах они отсутствуют. И это действительно так. Показания результатов измерений выводятся на дисплей, который может быть светодиодным или жидкокристаллическим, в виде конкретных цифр.

Как уже сказано, главным плюсом цифровых тестеров является точность измерения показателей силы тока. Кроме этого, они не сильно сложнее в применении, чем аналоговые. Даже новичок справится с замерами после непродолжительного инструктажа. Минусом называют более высокую стоимость цифрового прибора.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника. Иногда приходится перекусывать провод кусачками или пассатижами. При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Как проверить силу тока

Измерение силы постоянного и переменного тока не имеет кардинальных отличий, но все же данные операции имеют свои тонкости.

Постоянный ток

Измерение постоянного тока выполняется в несколько несложных этапов:

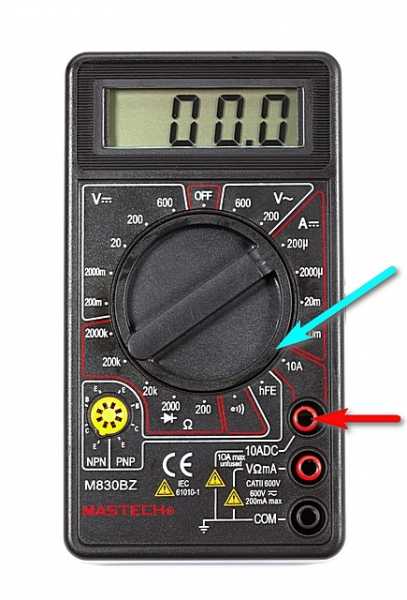

1. На мультиметре требуется изменить положение красного щупа. Если неизвестно даже приблизительное значение силы в цепи, то из соображений безопасности и сохранности прибора придется выбрать наибольшее значение.
2. Регулятор нужно поставить в положение из сектора «А», выбрав самый подходящий предел значений.
3. Последовательно подключить мультиметр к цепи, где должно быть измерено текущее значение.
4. Далее необходимо включить питание и наблюдать за появлением числовых значений на цифровом табло.

Как проверить переменный ток мультиметром

В случае, когда должна измеряться сила переменного электричества, требуется поставить регулятор в соответствующее положение, также предварительно выбрав предел. Далее процесс измерения ничем не отличается от нахождения силы постоянного заряда.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая

И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах. Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера

А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя

Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Измеряем силу тока в слаботочных цепях

Как правило, у непрофессионалов почти не возникает необходимости измерять силу тока — бытовые нужды чаще всего ограничиваются замером напряжения и проверкой сопротивления (прозвонкой). Но раз уж разбираться, как пользоваться мультиметром, то покажем и этот алгоритм.

При измерении силы тока желательно предварительно знать, какие у нее могут быть примерные величины. Если подключить прибор к току около 10 А, то при установленном слаботочном режиме может запросто сгореть предохранитель, а мультиметр выйдет из строя. Поэтому крайне желательно иметь хотя бы приблизительное представление о характеристиках потребителя.

Важно! Измерения силы тока проводятся под нагрузкой. Поэтому очень важно соблюдать полярность и правила техники электробезопасности при выполнении замеров!. Для измерения токов в диапазоне до 200 мА необходимо:

Для измерения токов в диапазоне до 200 мА необходимо:

• Установить колесо переключателя в сектор DCA, выбрав максимальный предел значений. Для модели М-830 это 200 мА.
• Подключить красный провод щупа в гнездо VΩmA, а черный — к нулевому разъему Com.
• Подключиться к схеме проверяемого потребителя последовательным способом, соблюдая полярность.
• Оценить полученные результаты на экране. Если цифры на дисплее очень маленькие — переключить предел в сторону уменьшения и повторить весь процесс сначала.
• Если цифры наоборот, слишком большие, немедленно отключить мультиметр от потребителя и выполнить измерения в соответствии с инструкцией для токов в диапазоне от 200 мА до 10 А.
