Что такое действующая электроустановка?

Какая электрическая установка считается действующей

По своей сути электроустановки – это комплекс устройств и агрегатов, с помощью которых становятся возможными такие процессы, как передача, преобразование, распределение и потребление электрической энергии.

Основываясь на этом, можно сделать вывод, что действующей электроустановкой можно назвать устройства, конструкции, приборы и линии, способные пропускать электроток или находящиеся под напряжением. Сюда стоит отнести и те линии, и конструкции, которые в настоящий момент пребывают без напряжения, но оно может быть подано на них в любой момент. В этой ситуации не берется в расчет, каким именно образом напряжение будет подано на электрическую установку. Это может быть переключение коммутационных систем, пересечение линий электропередач с другими линиями, близкое расположение к оборудованию под напряжением и др.

Таким образом, перевести действующую электроустановку в группу недействующих не так просто. Простые отключения рубильника или силового выключателя не справятся с такой задачей. Для этого необходимо произвести действия, которые не допустят появления какого-либо напряжения в установке.

Требования к персоналу

Эксплуатацию электроустановок в соответствии с ПТЭЭП должен осуществлять подготовленный электротехнический персонал (административно-технический, оперативный, оперативно-ремонтный, ремонтный персонал). В соответствии с требованиями новых Правил ее эксплуатацию должен осуществлять как электротехнический так и электротехнологический персонал. Вспомогательный персонал – одна из категорий такого персонала (пункт 38 Правил). Уточнено, что если Правилами не установлено применение определенных требований только в отношении одной из категорий персонала (указанных в 1 абзаце пункта 38 Правил), по тексту Правил под электротехническим персоналом понимается также электротехнологический персонал.

При эксплуатации электроустановок потребители должны обеспечить подготовку своих работников, относящихся к категориям персонала, указанным в пункте 38 Правил, к работе в электроустановках, включая проведение с ними обязательных форм работы с персоналом, в соответствии с Правилами работы с персоналом в организациях электроэнергетики Российской Федерации, утвержденными приказом Минэнерго России от 22.09.2020 № 796.

Среди прочих особенностей указанных пунктов Правил уточнена периодичность проведения очередной проверки знаний для электротехнического персонала, непосредственно организующего и проводящего работы по обслуживанию действующих электроустановок или выполняющего в них наладочные, электромонтажные, ремонтные работы или профилактические испытания, а также для персонала, имеющего право выдачи нарядов, распоряжений, ведения оперативных переговоров, – не реже 1 раза в 12 месяцев (пункт 43 Правил). При этом в ПТЭЭП для них эта периодичность установлена – 1 раз в год. Уточним, что требования Правил с указанной периодичностью однозначно дают понять, что для определения времени следующей проверки знаний важен каждый день с последней даты ее проведения.

Такая же ситуация и в отношении периодичности проведения очередной проверки знаний административно-технического персонала, не относящегося к предыдущей группе, а также специалистов по охране труда, допущенных к инспектированию электроустановок. Установлена периодичность – не реже 1 раза в 3 года, вместо 1 раза в 3 года, указанного в ПТЭЭП.

ПТЭЭП содержат требования по проведению инструктажей (противопожарный, по охране труда) и стажировке. При этом в новых Правилах они отсутствуют. Как известно, порядок их проведения для всех работников организации регламентирован Правительством Российской Федерации (Правилами противопожарного режима в Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 16.09.2020 № 1479, а также Правилами обучения по охране труда и проверки знания требований охраны труда, утвержденными постановлением Правительства Российской Федерации от 24.12.2021 № 2464 соответственно).

Изменена периодичность проверки ответственным за электрохозяйство соответствия электрических (технологических) схем (чертежей) фактическим эксплуатационным. Согласно Правилам такое соответствие должно проверяться не реже 1 раза в 3 года с отметкой на них о дате проверки, удостоверенной подписью ответственного (пункт 31 Правил).

Также определена обязанность Потребителя ежегодно до 1 января предоставлять списки работников, имеющих право выполнять переключения в электроустановках, вести оперативные переговоры, подавать и согласовывать диспетчерские и оперативные заявки на изменение технологического режима работы или эксплуатационного состояния ЛЭП, оборудования и устройств в составе электроустановок, а также информацию об ответственном за электрохозяйство и его заместителях (при наличии) в обслуживающую его сетевую (энергоснабжающую) организацию и не позднее чем за 1 рабочий день до ввода в действие изменений в указанных списках или информации (до допуска работников к самостоятельной работе) уведомлять сетевую (энергоснабжающую) организацию о таких изменениях.

В заключение отметим, что в связи с такими существенными изменениями в Правилах технической эксплуатации электроустановок потребителей электрической энергии несомненно следует ожидать корректировки заданий в Перечне вопросов (тестов), применяемых в отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора. По нашему мнению, перечень вопросов по новым Правилам изменится на 80 %.

Какие важные моменты для инженера по ОТ содержат новые, с изменениями ПОТЭУ 2021 и ПТЭЭП

Основные моменты, важные для инженера по ОТ в области электрохозяйства:

• Назначение лица, ответственного за электрохозяйство, и его заместителя проводится на основании пп. 1.2.3–1.2.5 ПТЭЭП. Обязанности ответственного за электрохозяйство прописаны в п. 1.2.6 ПТЭЭП.
• Инженер по ОТ ответственным за электрохозяйство быть не может, поскольку он является инспектирующим лицом, а не электротехническим или электротехнологическим персоналом. Поэтому при отсутствии в штате инженера по ОТ его обязанности нельзя возлагать на лицо, которое уже отвечает за электрохозяйство. Получится, что это лицо должно будет проверять свою же работу, что неправильно. Зато ответственность за обеспечение охраны труда, пожарной безопасности в подразделении на ответственного за электрохозяйство возлагать можно.
• Правила по охране труда при эксплуатации электроустановок применяются во всех организациях, в которых используются электроустановки, электрооборудование, электроинструмент. Поэтому даже если ваша организация использует только осветительные приборы, компьютер и чайник, обучаться по ПОТЭУ все равно придется.
• Какую группу по электробезопасности какому специалисту нужно иметь, прописано в Приложении 1 к новым ПОТЭУ с изменениями за 2021 год. Здесь же прописан порядок присвоения этих групп. Например, для присвоения 4-й группы инженеру по ОТ, помимо успешной сдачи экзаменов и получения 3-й группы, следует иметь производственный стаж 3 года и более.
• Хорошее знание требований ПОТЭУ и ПТЭЭП инженером по ОТ снижает затраты компании. Например, подрядной организации, работники которой обучены на 2-ю группу электробезопасности, следует починить экскаватор. Это — действующая электроустановка, поэтому для проведения ремонта работникам нужно иметь 3-ю и 4-ю группы по электробезопасности. Однако если сделать эту электроустановку на период ремонта недействующей (отсоединить питающий кабель, заземлить, оформить соответствующую документацию), для проведения ремонта достаточно будет 2-й группы по электробезопасности, и тратить деньги на дополнительное обучение не придется.
• Максимальная группа по электробезопасности, которую разрешено присваивать лицам, не достигшим 18-летия, — 2-я. Эту же группу присваивают студентам на практике, стажерам. Включать в состав действующих бригад таких работников запрещено. Максимум, что они могут делать в порядке исключения, — действовать в качестве поста охраны, не входя в работающую электроустановку.
• Подтверждать группу по электробезопасности и присваивать новую может комиссия предприятия. При этом ей разрешено подтверждать или присваивать группу не выше той, которая есть у 3 членов комиссии. Например, если в комиссии по проверке знаний 3 человека обучены на 3-ю группу, присваивать и подтверждать 4-ю группу они не могут. Обучение и проверку знаний члены комиссии должны проходить в специализированном центре или в Ростехнадзоре.
• ПТЭЭП и новые ПОТЭУ с изменениями за 2021 год разрешают относить к неэлектротехническому персоналу трудящихся, которые не работают с переносным электроинструментом или в электроустановках. Таким работникам нужно ежегодно присваивать 1-ю группу. Инструктаж на 1-ю группу проводит ответственный за электрохозяйство или по его распоряжению — другой, обученный не ниже чем на 3-ю группу работник из числа электротехнического персонала. Результаты инструктажа фиксируются в специальном журнале. Инженер по ОТ не может проводить инструктаж на 1-ю группу электробезопасности, поскольку не является электротехническим персоналом.
• Если руководитель потребителя делегировал техническое руководство находящимися в его распоряжении электроустановками ответственному лицу, сам он может не обучаться по электробезопасности на 2-ю группу и выше. Ему будет достаточно пройти инструктаж на 1-ю группу.
• Стандартные сроки проверки знаний по ПОТЭУ, ПТЭЭП для инженера по ОТ – 1 раз в 3 года, для электротехнического персонала, который обслуживает, ремонтирует, налаживает электроустановки, выдает наряды на эти работы, — 1 раз в год, для административно-технического персонала, который не занимается ранее указанными работами, — 1 раз в 3 года. При этом перед проверкой знаний трудящийся должен пройти медосмотр и не иметь медицинских противопоказаний к выполнению соответствующих работ.

Типы электроустановок по мощности

По мощности и используемому напряжению электрические установки делятся на устройства до 1000 В и устройства более 1000 В.

Электрические установки до 1000 В отличаются безопасностью эксплуатации и компактностью. Сегодня такое оборудование может устанавливаться даже в отдельных крупных объектах, где требуется обеспечение бесперебойных поставок электричества.

К маломощным электрическим установкам принято относить не только сами приборы, работающие с электроэнергией, но также специальные устройства безопасности. Говоря об установках такого типа, следует выделить оборудование, называемое электроустановками с односторонним питанием. Под такими устройствами подразумевают электрические установки, которые имеют только один источник питания.

Электроустановки мощностью более 1000 В используются в ситуациях, когда электроснабжение требуется на крупных объектах, где установлено большое число потребителей. Помимо производственных предприятий и других крупных сооружений, мощные электроустановки могут применяться для электроснабжения нескольких объектов.

Из-за использования высокой мощности при установке таких электрических систем важно позаботиться о безопасности пользователей электросетей. Любые проблемы на установках могут приводить к травматизму и выходу из строя дорогостоящего оборудования

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Классификация

В зависимости от параметра, действующие электроустановки подразделяются на такие виды. По уровню напряжения выделяют устройства до 1000 В и выше 1000 В. Каждая из категорий включает в себя все уровни напряжения, находящиеся в их пределах.

В зависимости от назначения выделяют следующие устройства:

• Силовые – характеризуются большой величиной мощности, протекающего тока, высоким напряжением. Применяются, как правило, в промышленных масштабах для работы электрических сетей и электрических подстанций.
• Преобразовательные – предназначены для преобразования одного рода тока в другой. Применяются в самых различных сферах.
• Коммутационные – предназначены для произведения переключений в электрической схеме от высоковольтных до бытовых.
• Электрооперационные – вспомогательное оборудование, которое может выполнять какие-либо технологические операции (нагрев, перемещение и т.д.).
• Осветительные – предназначены для преобразования электрической энергии в световую.

По способу установки подразделяются на:

• Открытые – те, которые могут эксплуатироваться под открытым небом. Такие устройства не боятся воздействия атмосферных осадков и оснащаются соответствующей степенью защиты от них.

  Открытые распредустройства

• Закрытые – такие устройства, которые обязательно размещаются лишь внутри помещения. В них не предусматривается необходимый уровень защиты от внешних факторов.

  Закрытые распредустройства

• Комплектные – устанавливаются на улице, но с применением специальных металлических конструкций. Позволяющих как защитить саму действующую электроустановку, так и находящихся поблизости людей.

  Комплектные распредустройства

Краткий перечень основных изменений ПОТЭУ-2021

1. Новые (уточненные) термины: «энергосбытовые организации», «наряд-допуск», «подъемные сооружения», «страховочная система».
2. Обязательная аттестация по промышленной безопасности для лиц, отвечающих за безопасность при эксплуатации подъемных сооружений.
3. Дополненный порядок заполнения удостоверений по допуску к спецработам, оформляемых при трудоустройстве. Замена удостоверения при смене должности.
4. Обслуживание электроустановок закреплено за конкретной категорией работников (оперативно-ремонтный, оперативный, административно-технический персонал).
5. Усиление защищенности электроустановок: обязательный учет выдачи/возврата ключей от помещений, установок для эксплуатационного персонала. Контроль за пребыванием работников на территории соответствующих объектов.
6. Оформление наряда-допуска на день или рабочую смену для выполнения работ под напряжением на проводящих частях электроустановок. Увеличение срока хранения данного закрытого документа до года.

Если, к примеру, для подобных работ выдан наряд-допуск на день, а работы на протяжении дня не завершены, то согласно действующим Правилам охраны труда в электроустановках на другой день должны выдать уже новый наряд-допуск.

1. Дополненный перечень работ для работников в электроустановках с напряжением более 1000 В. В их числе: обработка гербицидами, программирование, снятие показаний с электронного счетчика посредством переносного компьютера и др.
2. Дополненный перечень небольших по объему работ, которые выполняются за смену в электроустановках напряжением 1000 В: уборка, чистка снега, маркировка.

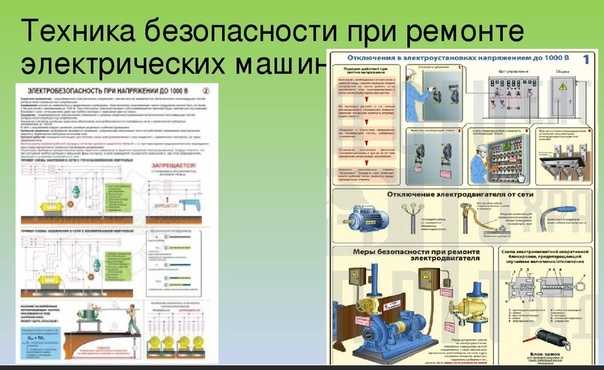

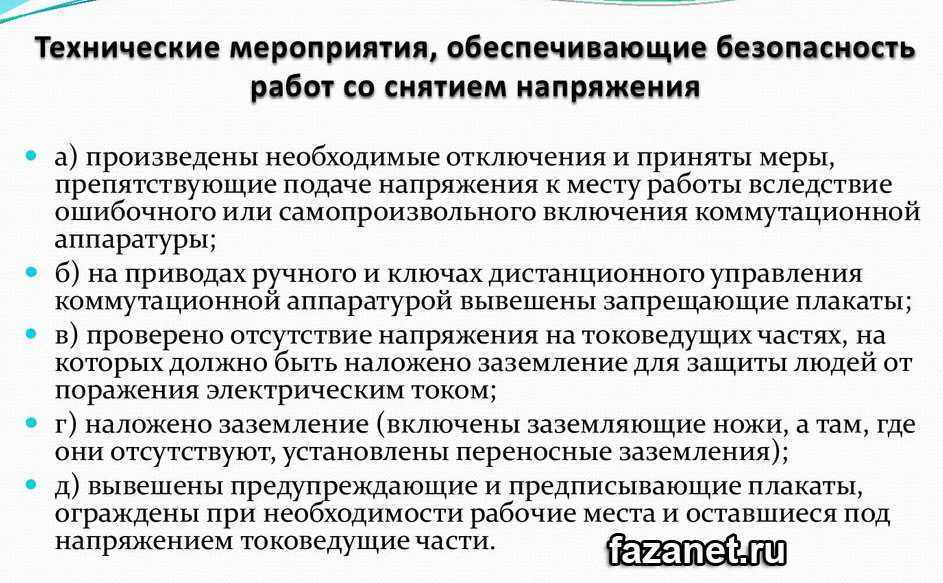

3. Определение действий для подготовки рабочего места, которые разрешается выполнять диспетчерскому персоналу при дистанционном управлении коммутационными аппаратами и заземляющими ножками с АРМ.
4. Уточнение мероприятий по безопасному проведению работ под напряжением на токоведущих частях в электроустановках до и больше 1000 В.

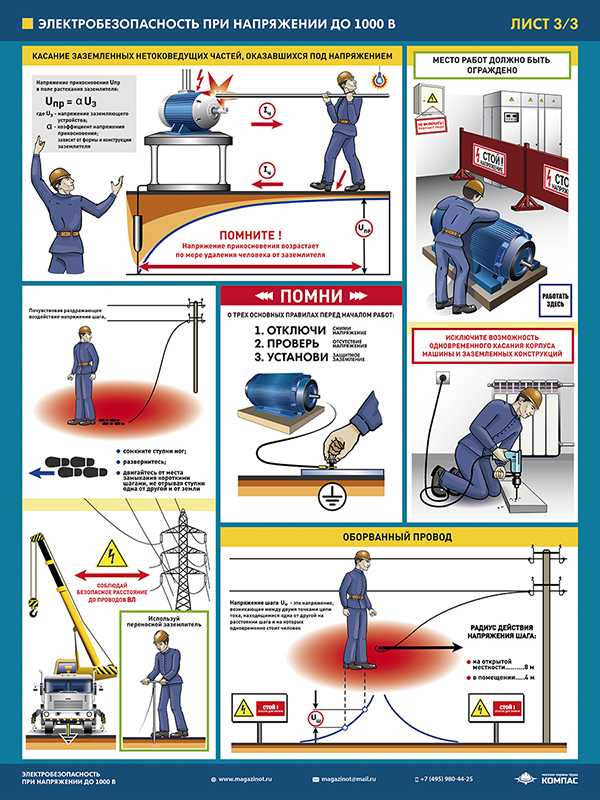

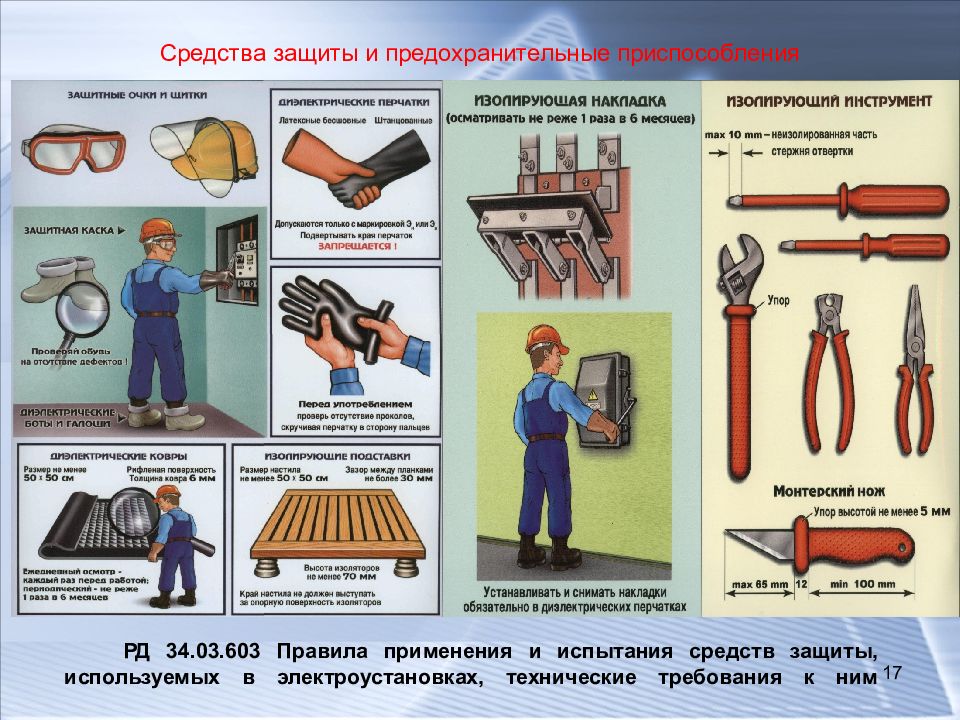

Внимание! Работать в электроустановках разрешается только с использованием электрозащитных средств, которые подбираются для конкретных методов работ и с учетом класса напряжения. ПОТЭУ-2021 повышают требования к СИЗ, исключают электроинструмент с классом защиты 0

Поэтому там, где отсутствует повышенная опасность, всё равно нужно использовать ручной инструмент с классом защиты от 1 и выше.

Укажите перечень исчерпывающих мероприятий по оказанию первой помощи. (приказ Минздрава России от 04.05.2012 № 477н).

• Правильный ответ 1: 1) оценка обстановки и обеспечение безопасных условий для оказания первой помощи; 2) вызов скорой медицинской помощи, других специальных служб, сотрудники которых обязаны оказывать первую помощь; 3) определение наличия сознания у пострадавшего; 4) восстановление проходимости дыхательных путей и определение признаков жизни у пострадавшего; 5) проведение сердечно-легочной реанимации до появления признаков жизни; 6) поддержание проходимости дыхательных путей; 7) осмотр пострадавшего и временная остановка наружного кровотечения; подробный осмотр пострадавшего в целях выявления признаков травм, отравлений и других состояний, угрожающих его жизни и здоровью и оказание первой помощи; 9) придание пострадавшему оптимального положения тела; 10) контроль состояния пострадавшего (сознание, дыхание, кровообращение) и оказание психологической поддержки; 11) передача пострадавшего бригаде скорой медицинской помощи, другим специальным службам, сотрудники которых обязаны оказывать первую помощь.
• Ответ 2: 1) вызов скорой медицинской помощи, других специальных служб, сотрудники которых обязаны оказывать первую помощь; 2) определение наличия сознания у пострадавшего; 3) восстановление проходимости дыхательных путей и определение признаков жизни у пострадавшего; 4) проведение сердечно-легочной реанимации до появления признаков жизни; 5) осмотр пострадавшего и временная остановка наружного кровотечения; 6) придание пострадавшему оптимального положения тела; 7) передача пострадавшего бригаде скорой медицинской помощи, другим специальным службам, сотрудники которых обязаны оказывать первую помощь
• Ответ 3: 1) убедиться в отсутствии пульса на сонной артерии; 2) убедиться в отсутствии признаков дыхания; 3) освободить грудную клетку от одежды и расстегнуть поясной ремень; 4) прикрыть двумя пальцами мечевидный отросток; 5) нанести удар кулаком по грудине; 6) проверить пульс, при отсутствии пульса перейти к непрямому массажу сердца

Вопрос №3:

Условия хранения и эксплуатации

Хранение спецобуви – ответственный процесс. Необходимо соблюдать следующие условия:

• наличие темного закрытого помещения;
• температура окружающей среды должна быть выше 0 градусов Цельсия (превышение 20-градусной отметки негативно скажется на качестве каучуковых изделий);
• наличие на складе стеллажей или деревянных полок;
• требования к относительной влажности – 50-70%;
• нахождение спецодежды и спецобуви в непосредственной близости от отопительных агрегатов недопустимо. Разрешается содержать предметы для ношения применительно к нагревательным системам на расстоянии одного метра и более;
• близкое соседство к химически агрессивным средам: кислотам, щелочам, некоторым жидкостям, техническим маслам может спровоцировать попадание веществ на поверхность изделий с последующей их порчей.

В упрощенном варианте следует иметь в виду, что боты или галоши надевают поверх имеющейся чистой и сухой обуви. После завершения работы резиновые изделия снимают и оставляют на территории электроустановки. При необходимости их очищают от грязи и высушивают.

ТН это присоединение? (Страница 1) — Спрашивайте

Добрый день коллеги!Возник «не релейный» вопрос, который заставил задуматься: Является ли ТН присоединением к РУ или является вспомогательной его частью? И что такое вообще присоединение? (Может быть есть более подробное определение)

Вот некоторые определения из ПТБ:Присоединение — Электрическая цепь (оборудование и шины) одного назначения, наименования и напряжения, присоединенная к шинам РУ, генератора, щита, сборки и находящаяся в пределах электростанции, подстанции и т.п. Электрические цепи разного напряжения одного силового трансформатора (независимо от числа обмоток), одного двухскоростного электродвигателя считаются одним присоединением. В схемах многоугольников, полуторных и т.п. схемах к присоединению линии, трансформатора относятся все коммутационные аппараты и шины, посредством которых эта линия или трансформатор присоединены к РУ.Распределительное устройство — Электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы.Сам склоняюсь к ответу что если устройство присоединено к шинам через разъединитель, то это присоединение.Бывают такие случаи когда ТН «сидит» на шинах жестко, без разъединителей (35 кВ) тогда он считается присоединением?Вопрос встал в в контексте количества присоединений к системе шин с двойной рабочей и обходной системой шин. (По нормам технолгического проектирования тепловых электростанций ВНТП 81: В РУ с двумя основными и третьей обходной системами шин, при числе присоединений (линий, трансформаторов) не менее 12- системы шин не секционируются; при числе присоединений от 12 до 16 секционируется выключателем на две части одна система шин и при большем числе присоединений секционируется выключателями на две части каждая из двух рабочих систем шин. )

www.rzia.ru

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

• Ответ 1: Помещения, характеризующиеся наличием сырости или токопроводящей пыли
• Ответ 2: Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов
• Ответ 3: Помещения, характеризующиеся наличием высокой температуры
• Ответ 4: Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п. с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) — с другой
• Правильный ответ 5: Любое из перечисленных помещений относится к помещениям с повышенной опасностью-1.1.13

Вопрос №3:

Назначение

Действующие электроустановки предназначены для передачи и перераспределения электрической энергии. Так как современные потребители электроэнергии характеризуются большим количеством чувствительных приборов с самым разнообразным принципом работы, электрические установки также должны обеспечивать и высокое качество поставляемой энергии. Если детально рассмотреть понятие электроустановки, то оно включает в себя не только устройства для передачи, и распределения, но также коммутационные и защитные аппараты. Поэтому еще одним назначением является своевременное отключение различных категорий потребителей и подача резервного или второго питания.

В зависимости от важности запитки электрической цепи выделяют три категории потребителей:

• для первой категории может допускаться перерыв не более времени, требуемого для автоматического переключения на второе или резервное питание;
• вторая допускает перерыв в питании не дольше чем на время выезда бригады или ввода второго источника вручную;
• третья допускает перерыв в питании не более суток, а для единичных квартир и домов двое суток, но не чаще трех раз в год.

В зависимости от категорийности, действующие электроустановки должны обеспечивать соответствующую надежность работы для каждой из категорий.

Каким образом должна быть обеспечена защита от потенциала при работах на проводах, выполняемых с телескопической вышки?

• Правильный ответ 1: Рабочая площадка вышки должна быть с помощью специальной штанги соединена с проводом линии гибким медным проводником сечением не менее 10 мм2 , а сама вышка заземлена-38.37
• Ответ 2: Рабочая площадка вышки должна быть с помощью специальной штанги соединена с проводом линии гибким медным проводником сечением не менее 12 мм2 , а сама вышка заземлена
• Ответ 3: Рабочая площадка вышки должна быть с помощью специальной штанги соединена с проводом линии гибким медным проводником сечением не менее 16 мм2 , а сама вышка заземлена
• Ответ 4: Рабочая площадка вышки должна быть с помощью специальной штанги соединена с проводом линии гибким медным проводником сечением не менее 20 мм2 , а сама вышка заземлена

Вопрос №20:
