Обработка дерева на станках. машина деревообрабатывающая иэ

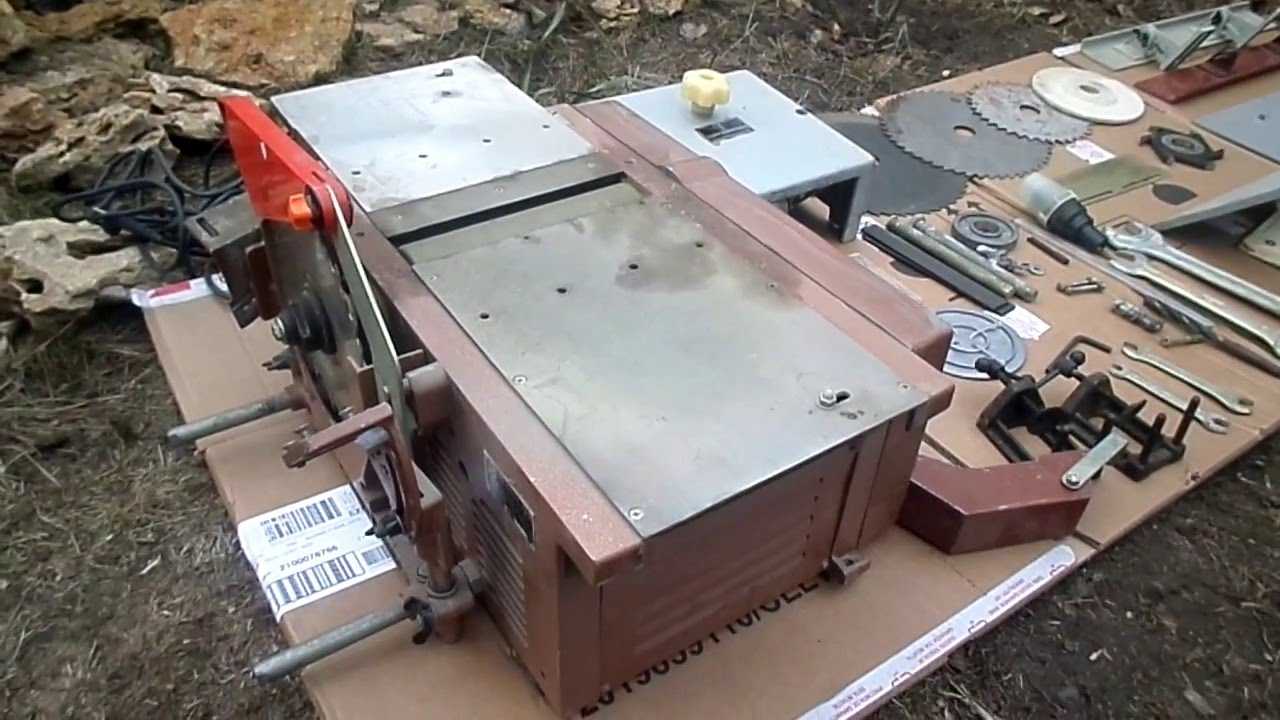

Комплект поставки деревообрабатывающего станка ИЭ-6009А

Механизм привода — 1 1 шт
Линейка направляющая (без уголков) — 2 1 шт
Приспособление защитное — 3 1 шт
Приспособление прижимное — 4 1 шт
Плита — 5 1 шт
Плита угловая — 6 1 шт
Кронштейн правый (с винтами) — 7 1 шт
Кронштейн левый (с винтами и гайками) — 8 1 шт
Стол — 9 1 шт
Уголок — 10 2 шт
Стержень — 11 2 шт
Кожух — 12 1 шт
Кожух — 13 1 шт
Пила — 15 1 шт
Шаблон — 17 1 шт
Винт (для крепления линейки направляющей) — 18 2 шт
Болт М8 х 50 ГОСТ 7796-70 (для крепления машины) — 24 2 шт
Шайба А8 ГОСТ 11371-78 (на болте) — 24 4 шт
Гайка М8 ГОСТ 15521-70 (на болте) — 24 2 шт
Винт М6 х 16 ГОСТ17475-80 — 25 2 шт
Гайка М6 ГОСТ 5915-70 (на винте) — 25 2 шт
Шайба А6 ГОСТ 11371-78 (на винте) — 25 2 шт
Винт М4 х 8 ГОСТ 1491-80 (для крепления кожуха) — 26 2 шт
Ключ 7811-4002 (S-32) — 30 1 шт
Беруши LASER LITE LL-1 ГОСТ 12.4.051-87 — 2 шт
Руководство по эксплуатации — 1 шт

Схема подключения электродвигателя

Нас окружает огромное количество электроприборов, почти две трети из них оборудованы электродвигателями с разными мощностными и электрическими характеристиками. После списания прибора в утиль в большинстве случаев электродвигатели сохраняют работоспособность и могут еще довольно долго послужить в виде самодельных электронасосов, точил, станков, вентиляторов и газонокосилок. Нужно только знать, какая схема подключения электродвигателя использована в данном конкретном приборе, и как правильно выполнить подключение асинхронного или коллекторного электропривода к сети.

Распиловка пиломатериалов вдоль и поперёк волокон (рисунок 11)

Для выполнения этой операции:

установите конусную втулку 68 (рисунок 5) на вал барабана 35, предварительно застопорив вращение барабана деревянной планкой, вставленной в его паз, и заклиньте между лыжей 39 (рисунок 3), установите шайбу 70 и закрепите болтом 71 (рисунок 5);
установите пильный диск 15 (рисунок 1), предназначенный для продольной и поперечной распиловки пиломатериалов, на втулку и надёжно закрепите его гайкой 68 (рисунок 5);
установите меньшее (2200) число оборотов барабана (заводом — изготовителем машина выпускается с установленным максимальным числом оборотов 5000), для чего снимите крышку 44, ослабьте гайку 45 (рисунок 2), фиксирующую двигатель, поверните двигатель для ослабления ремня, снимите и переставьте его в канавку большего диаметра шкива барабана и в канавку меньшего диаметра шкива двигателя, при необходимости посредством гаек 45 выставьте шкивы в одной плоскости (допустимое смещение осей канавок не более 0,4 мм); поворотом двигателя относительно шпильки 33 натяните ремень после чего затяните гайку 45, установите крышку 44, закройте барабан кожухом 12 (рисунок 1); — установите плиту 5 и приверните её двумя винтами 25 к плите стальной 56 и лыже 39 гайками М6 с шайбами; чтобы плита не деформировалась во время работы, между ней, лыжей 39 и стальной плитой установите деревянные подкладки толщиной 4,5 мм с обоих концов плиты;
установите защитное приспособление 3 на прилив так, чтобы нож приспособления находился в одной плоскости с пильным диском, регулировку осуществляйте гайкой специальной, закрепите нож гайкой — барашков 54 (рисунок 3);
установите на плиту 5 линейку направляющую 2, выставьте её на нужную ширину раскроя доски параллельно плоскости пильного диска и закрепите винтами 18 (рисунок 1) с шайбами.

Подачу доски осуществите равномерно со скоростью не более одного метра в минуту.

При распиловке поперек длинных заготовок линейка направляющая должна быть снята.

Особенности станка

Станок Могилевлифтмаш ИЭ6009 А2 приспособлен для строгания древесины как в обычном режиме, так и под заданным углом или же по ребру заготовки, более того, использование станка для строгания дает возможность использовать прижимное устройство, если толщина заготовки меньше 45 мм. Доступна с помощью данной модели и такая операция, как распиловка, выполнять которую можно как вдоль, так поперек волокон древесины. Выполняя распиловочные работы оператор станка может задать угол пиления, настраивается он вручную и может достигать 45 градусов. Также станок имеет все возможности для дополнительной установки дисковой фрезы и защитного кожуха для нее, с помощью которой можно выполнять фрезерные или сверлильные работы.

Двигатель, установленный на Могилевлифтмаш ИЭ6009 А2, отличается продолжительностью срока службы, но для того, чтобы избежать его перегрева и в результате поломок, в обмотке мотора установлено термовыключатель.

Для безопасности работы дисковые фрезы и пилы имеют защитные ограждения, более того, после прохождения заготовкой зоны обработки заслонка возле дисковой фрезы опускается автоматически. Также, для безопасности и точности работы, станок имеет патрубок для пылеочистного устройства (к станку можно подключить даже бытовой пылесос).

Если же во время строгальных работ прижимное устройство не используется, то нерабочая часть барабана закрывается специальным кожухом, который идет в комплекте.

Работает Могилевлифтмаш ИЭ6009 А2 от сети с напряжением 220 В, поэтому не требует заземления, что говорит еще и о его транспортабельности, для этого предусмотрено на внешней стороне каркаса ручки.

Характеристики Станок деревообрабатывающий КТ УБДН 6М

Многофункциональный деревообрабатывающий бытовой станок УБДН-6М верное решение для работы с деревом в домашних условиях! Станок УБДН-6 М может выполнять весь спектр работ как по дереву так и по твердой пластмассе и имеет ряд преимуществ:. Деревообрабатывающие станки являются хорошим помощником для строительства деревянного дома. Деревообрабатывающие станки разделяются на два класса: промышленные и бытовые. Такие станки оснащены тепловыми реле, что предотвращает возможность возгорания. Бытовые станки имеют ряд дополнительных функций. При выборе деревообрабатывающего станка нужно учесть его прочность, а значит, он должен быть из алюминиевого сплава; его легкость, так как при продолжительной работе это будет немаловажным для вас. Станок должен обладать низким электропотреблением, защищенностью от коррозии.

Кинематическая схема станка для гибки арматуры СГА-1

Электродвигатель
Шкив d1 = 98 мм
Ремень клиновый
Шкив d2 = 260 мм
Шарикоподшипник № 208
Шестерня z = 19
Шестерня z = 37
Шестерня z = 16
Шестерня z = 40
Червяк z = 2
Червячное колесо z = 60
Роликоподшипник № 7310
Шарикоподшипник № 118

Станок для гибки арматуры СГА-1 состоит из рамы, редуктора, плиты, приспособлений для гибки прутков, электрооборудования и педального управления. На верхней части сварной рамы установлены плита с редуктором и приспособление для гибки прутков, а в нижней части — подмоторная плита для крепления двигателя и его перемещения при натяжении ремней. Плита служит крышкой редуктора и рабочим столом станка. К плите приварены бруски с отверстиями под упорные штыри и приспособления для гибки и закреплены ролики для опоры на них арматурных прутков. Для удаления окалины на плите предусмотрена воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции.

Приспособление для гибки прутков состоит из гибочного диска, закрепленного на нем гибочного пальца, центрального пальца с роликоми упорного пальца (штыря) с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также расположенные по окружностиотверстия для установки кулачков останова и реверса, воздействующих на соответствующие конечные выключатели. Привод гибочного диска осуществляется от двигателя через клиноременную передачу, две открытые зубчатые передачи и червячный редуктор. Скорость вращения гибочного диска можно изменить перестановкой шестерен.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели. На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

Как подключить конденсатор на дрели?

Куда подключить два черных провода от конденсатора?

Выкиньте его вообще, он служит для подавления помех в сети и на работу инструмента никак не влияет. Если же вам жалко качество изображения на телевизоре соседей, подсоедените его в цепь питания

С бесцеремонным «выкиньте его вообще» позвольте не согласится. И это даже не только потому что он избавляет от помех у телевизоров, потому как сегодня современные телевизоры уже оборудуются импульсными блоками питания и для них отсутствие кондёра на вашей электродрели, не страшно. Но для остальной техники с обычными трансформаторами, коллекторные двигателя без конденсаторов могут представлять реальную угрозу.

Действительно, одной из функций конденсатора в коллекторных двигателях является компенсация реактивной составляющей обмоток движка и без него мощные коллекторники могут быть причиной довольно больших импульсных бросков тока, амплитуда которых может достигать и более полутысячи вольт. От такого дисбаланса вполне может погореть бытовая техника одновременно включенная в сеть.

И для самого коллекторного двигателя дрели (или другого бытового инструмента) отсутствие сглаживающего конденсатора, также не идет на пользу. Конденсатор гасит искру на выключателе, делая ее слабее, что увеличивает срок работы выключателя (кнопки), в виду меньшего выгорания контактов и нагрева. Также конденсатор сглаживает и искрение на коллекторе и щетках, предотвращая концентрические выбивания на ламелях.

Не стоит занижать значение конденсатора в цепи питания коллекторного двигателя. Его обязательное наличие не зря предусмотрено ГОСТом.

Да, конечно, коллекторный двигатель запустится и без конденсатора, в отличии от асинхронника, который только «с дергача» можно запустить без кондёра. Однако лучше заменить вышедший из строя конденсатор, чем соединять без него напрямую.

Но уж коли вы внимательно прочитали вышеописанные «заслуги» сглаживающего конденсатора, и тем не менее решаетесь подсоединить напрямую, то просто выньте конденсатор, и отключите и заизолируйте провода. Но я бы настоятельно рекомендовал найти такой же конденсатор либо его аналог. Конечно, принципиальная схема была бы очень кстати, или хотя бы видеть выводы конденсатора (их количество и коммутацию)

Источник

Технические характеристики станков ИЭ 6009

	ИЭ-6009А2.1-02	ИЭ-6009А4.2-02
Максимальная толщина заготовки, мм	50	95
Максимальная глубина строгания за один проход, мм	3	3
Максимальная ширина строгания, мм	200	280
Частота вращения ножевого барабана на холостом ходу, 1/с (об/мин)	83,3 (5000)	90 (5400)
Частота вращения пилы на холостом ходу, 1/с (об/мин)	36,6 (2200)	38,3 (2300)
Номинальная потребляемая мощность, Вт(кВт)	1700(1,7)	2400(2,4)
Габаритные размеры, мм	740x510x470	900x820x500
Масса НЕТТО, кг, не более	53	65
Масса БРУТТО, кг, не более	57	70

Достоинства станков ИЭ6009 производства г.Могилев:

Основательное исполнение. Материалы из которых изготавливается станок можно назвать даже «кондовыми».
В станке ИЭ-6009А2.1-02 устанавливается термовыключатель, который срабатывает при перегреве.
Предусмотрены все меры по безопасности работы оператора.
Надежные двигателя.
Прижимное устройство

Недостатки станков ИЭ6009:

Часто встречается заводской брак
Процесс по переводу станка из режима пиления в режим строгания занимает много времени и состоит из множества операций.
Короткий стол (ниже смотрите видео про решение этой проблемы)

Что еще можно сказать про деревообрабатывающий станок ИЭ 6009?

Очень многих пугает внешний вид диска для пиления. На самом деле он позволяет пилить и продольно и поперечно, при этом снижая нагрузку на двигатель и привод станка. Если Вы выбираете станок для работы на даче или в частном доме, которые не требуют особо точных пропилов или идеально ровной поверхности после строгания, то станок деревообрабатывающий бытовой ИЭ 6009 станет Вам неплохим помощником.

Посмотрите видео про станок ИЭ6009

Официальное видео от ОАО «Могилевлифтмаш»

Следующее видео посвящено решению следующей проблемы: плохой пуск станка ИЭ6009. Даже после принудительного пуска срабатывает автоматическое выключение. Причиной послужил вышедший из строя конденсатор.

Последнее видео про то как самостоятельно удлинить стол станка ИЭ 6009

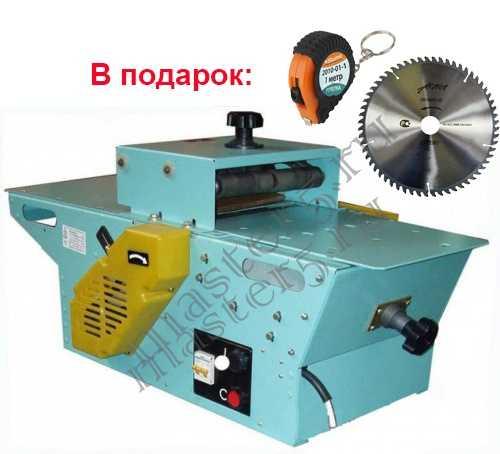

В подарок:

Описание

Машина предназначена для выполнения следующих видов механической обработки древесины:* Строгание с прижимным приспособлением по плоскости при толщине доски не более 50 мм* Строгание под углом и не по ребру* Распиловка вдоль и поперек волокон* Продольная распиловка под углом от 0 до 45 градусов* Машину можно использовать и в бытовых условиях(кроме жилых помещений)

Технические характеристики

Установленная толщина распиливаемой заготовки 45 мм
Максимальная глубина строгания за один проход 2,4 мм
Максимальная ширина строгания 200 мм
Частота вращения пилы на холостом ходу 2200 об/мин
Частота вращения ножевого бараьана на холостом ходу 5000 об/мин
Номинальная потребляемая мощность 1700 Ватт
Габаритные размеры 700х670х420 мм
Масса без съемных приспособлений и инструмента 42 кг
Масса со съемныхми приспособлениями и инструментами 60 кг

Выпускаемые модели деревообрабатывающих машин отличаются от ранее выпускаемых моделей более высокой мощностью установленного электродвигателя, что позволяет выполнять работы с большей производительностью.

Значительное внимание в конструкции машин уделено удобству и безопасности работы на ней:- в обмотках двигателя машины ИЭ-6009А2 установлен термовыключатель, защищающий его от перегрева;- в машинах ИЭ-6009А2.1, ИЭ-6009А4.2, ИЭ-6009А4.2-01 установлен автоматический выключатель, защищающий машину от перегрузки и позволяющий быстро отключить ее от сети;- в машине имеются ручки для ее перемещения;- дисковая фреза (пила) имеют ограждения; ограждение дисковой фрезы автоматически закрывается после прохождения заготовкой зоны резания;- кожух, ограждающий пилу, имеет патрубок для подключения пылеотсасывающего устройства (например, бытовой пылесос) и место для подсоединения мешка для сбора опилок;- нерабочая часть ножевого барабана машины при строгании без прижимного приспособления закрывается специальными кожухами. Модель ИЭ6009 А2 – это деревообрабатывающий станок, который необходимо устанавливать на стол

Станок отличается не только своей компактностью, но и многофункциональностью, именно поэтому данная модель хоть и относится к бытовым станкам, но также отлично подойдет для работы в небольших деревообрабатывающих мастерских

Модель ИЭ6009 А2 – это деревообрабатывающий станок, который необходимо устанавливать на стол. Станок отличается не только своей компактностью, но и многофункциональностью, именно поэтому данная модель хоть и относится к бытовым станкам, но также отлично подойдет для работы в небольших деревообрабатывающих мастерских.

Достоинства и сфера применения

У станка много положительных сторон, в отличие от ручного инструмента, который специализируется на обработке деревянных поверхностей. Скорость станка намного выше, поэтому, используя это устройство, вы значительно экономите время на обработку детали.
Универсальный деревообрабатывающий станок обрабатывает различные детали. Кроме того, он может, например, шлифовать, сверлить и фрезеровать.

Взглянув на технологии производства, вы сделаете устройство, которое прослужит вам не один десяток лет.

В прогрессивных станках с ЧПУ улучшены рабочие функции, при выполнении которых человек, работающий с механизмом, не переутомляется. Просто запустите предварительно зарегистрированную программу, а затем установите деталь. Таким образом, количество компонентов увеличивается, а время их обработки сокращается. Эти машины могут работать непрерывно круглосуточно.

Если рассматривать домашние устройства, то среди них также есть много преимуществ:

Эти механизмы оснащены двигателем средней мощностью 2,2 кВт, что позволяет выполнять работы быстро и без перегрузок.
Такие машины известны хорошим качеством обрабатываемых продуктов.
Они не требуют огромных затрат на эксплуатацию и обслуживание.
Вероятность установки дополнительных насадок позволяет увеличить количество функций бытового прибора.
Основные функции устройства — шлифование, распиловка, сверление и фрезерование древесины.
Универсальность и универсальность этого оборудования позволяет работать с разными породами древесины, выполняя разные операции.

Если обратить внимание на отзывы, то для узкоспециализированного или домашнего использования хорошим вариантом будет покупка или изготовление домашней машины самостоятельно. С помощью деревообрабатывающих станков изготавливаются заводские комплектующие или заготовки, в том числе доски, бруски, шпон, стружка

Кроме того, они производят комплектующие для деревянных изделий или целых деревянных систем, например: мебель, лыжи, паркет, детали музыкальных инструментов. Этот станок легко решает все задачи, связанные с деревообработкой

С помощью деревообрабатывающих станков изготавливаются заводские комплектующие или заготовки, в том числе доски, бруски, шпон, стружка. Кроме того, они производят комплектующие для деревянных изделий или целых деревянных систем, например: мебель, лыжи, паркет, детали музыкальных инструментов. Этот станок легко решает все задачи, связанные с деревообработкой.

Обработка дерева на станках

Машина деревообрабатывающая ИЭ — 6009

Машина деревообрабатывающая ИЭ-6009 представляет собой компактное настольное переносное устройство, предназначенное для распиловки древесины вдоль и поперек волокон, продольного и профильного фрезерования, а также сверления в бытовых условиях.

Машина состоит из станины с фуговальным механизмом, направляющей линейки, рабочего стола и приспособления для пиления и фрезерования. Регулировку толщины обработки заготовок осуществляют с помощью прижимного устройства. Машина комплектуется также зажимным патроном, дисковой фрезой и пилами для продольной и поперечной распиловки.

Станок фуговально-пильный настольный “Умелец”

Устройство станка. Станок “Умелец” комплектуется таким набором принадлежностей и приспособлений:

фуговальная головка;
задний фуговальный столик;
ограждение электродвигателя;
направляющая линейка;
накладка деревянная для выборки четверти;
накладка деревянная для выборки шпунта;
ограждение пилы с расклинивающим ножом;
пила для продольной распиловки;
пила для поперечной распиловки;
шлифовальный барабан;
фреза;
ремень клиновидный;
каретка для выборки ящичного шипа;
подвижное ограждение фуганка;
ограждение шлифовального (заточного) круга;
круг шлифовальный;
накладка ограждения фуганка;
ножи фуговальной головки;
ограждение шлифовального (заточного) круга;
поворотный базовый уголок;
приспособление для заточки ножей фуговальной головки;
передний регулируемый фуговальный столик;

Станок “Умелец” предназначен для обработки древесины пилением, фрезерованием продольным и фасонным, сверлением и шлифованием в домашних условиях (рис. 93, 94). Он оснащен одним шпинделем, на котором поочередно монтируют сменные режущие инструменты в зависимости от выполняемых операций.

Рис. 93. Станок ФПН «Умелец» и поставляемые с ним принадлежности

Станина представляет собой раму сварной конструкции, снабженную ребрами жесткости. Ножевой вал фуговально-фрезерной головки смонтирован в двух корпусах подшипников и приводится во вращение от электродвигателя клиноременной передачей. Управление станком выполняется посредством пусковых кнопок, находящихся на передней панели кожуха станины.

Рис. 94. Технологические возможности станка «Умелец»

Высокое число оборотов режущего инструмента обеспечивает высокую чистоту обрабатываемых поверхностей. Станок дает возможность заточки не только рабочих режущих инструментов, но и бытовых. Специальный барабан, оснащенный наждачной шкуркой, позволяет производить шлифования и зачистку деталей

Благодаря небольшой массе станок достаточно транспортабелен.

Станок позволяет выполнять следующие операции:

пиление вдоль волокон;
пиление поперек волокон;
фугование продольное и под углом;
пиление продольное;
пиление поперечное под углом;
выборку паза и гребня;
выборку четверти;
фрезерование продольных пазов;
выборку прямого ящичного шипа.

Устройство предназначено для выполнения таких операций: раскроя пиломатериалов шириной не более 100 мм, сверления отверстий диаметром не более 6 мм, фрезерования пазов шириной не более 6 мм, токарной обработки заготовок диаметром не более 70 мм, заточки инструмента. Для выполнения этих операций имеются все необходимые приспособления. В частности, в комплект устройства входят: пила дисковая диаметром 160 мм, толщиной 1,2 мм; круг шлифовальный; фреза концевая; резец для токарных работ; нож строгальный длиной 100 мм, толщиной 3 мм и шириной 32 мм; патрон сверлильный.

Устройство включает сборный корпус, в котором установлен асинхронный однофазный электродвигатель, вал фуговального барабана, рабочий стол для всех видов работ, кнопки управления, токарное приспособление. В инструкции по эксплуатации, которая входит в комплект поставки устройства, описывается порядок работы при различных видах технологических операций, и излагается последовательность наладки и регулировки отдельных механизмов и узлов, правила эксплуатации устройства, безопасные условия работы.

журнал Пчеловодство – Деревообрабатывающий станок

Несколько лет назад приобрел настольный деревообрабатывающий станок УБДН-1М Тираспольского машиностроительного завода и вскоре убедился в больших его достоинствах. Однако его конструкция обладает определенными недостатками, которые после незначительных усовершенствований могут быть устранены самим хозяином. Пришлось проработать массу заметок на эту тему в нашем учителе — журнале «Пчеловодство». Конечно, решения пришли непросто, каждое из них — плод мучительных поисков и раздумий, ошибок и неудач, радостных открытий и счастливых находок. И «Странице пчеловода-любителя» здесь принадлежит особая роль, наверное, это самая любимая рубрика многих

Там каждый находит для себя что-то важное и интересное

Итак, начнем с некоторых усовершенствований УБДН-1М. Владельцам данного устройства известно, сколько неприятностей доставляют стружки, скапливающиеся на столе после вылета из ниши, откуда их гонит поток воздуха, нагнетаемый быстровращающимся валом с ножами. Когда стружек становится много, они забивают всю полость ниши и начинают вылетать уже через верхнюю прорезь в плите, то есть под обрабатываемую доску или брусок. Подобная ситуация означает остановку двигателя, уборку стружек и выковыривание их из рабочей ниши. Безусловно, это сдерживает работу, нервирует работника.

Я решил данную проблему следующим образом (рис. 1): удалил вставную пластину 1; перекрыл проем ниши 2 пластиной из кровельной жести. Внизу над рабочим валом с ножами в основании устройства прорезал окно 3 размером 150х110 мм. В столе также прорезал окно несколько бóльшого размера. Теперь стружки не доставляют мне никаких неприятностей — они сами сыпятся в специально сколоченный из фанеры ящик, находящийся под столом.

Замечу, что толщина плиты основания составляет 3 мм, поэтому сначала по предварительно размеченному контуру периметра необходимо просверлить цепь отверстий, затем при помощи зубила вырубить уже само окно, зачистить напильником заусенцы его краев.

Некоторые неприятности доставляют опилки, летящие из-под дисковой пилы на пол. Указанный недостаток устранил, сделав ниже защитного кожуха 1 (рис. 2) опилкопровод 2 и установив ящик-сборник 3. Ящик съемный, его убирают при наполнении опилками или снимают вообще.

Для выборки фальцев, четвертей, шипов и т.п. необходимо, чтобы дисковая пила углублялась в материал на определенную глубину, иногда в течение рабочего дня неоднократно изменяемую.

Станок не имеет регулируемой по вертикали накладной плиты, поэтому сконструировал простейший, регулирующийся при помощи клиньев стол (рис. 3). Это плоскость 1 из досок или фанеры толщиной 10–15 мм с прикрепленной к ней двумя парами ножек 2; длина и ширина стола произвольны.

Для регулировки нужного вылета пилы над поверхностью стола предназначены два клина 3, которые подкладывают под передние ножки, при этом задние следует временно закрепить при помощи гвоздей 4 к столу, на котором стоит станок.

Таким образом, мы достигаем необходимой жесткости конструкции, а следовательно, и точности при обработке заготовки. Еще один плюс такого стола заключается в том, что к его поверхности при помощи гвоздей можно прикреплять самую разнообразную оснастку, ограничители и приспособления для обработки деталей, а бóльшие по сравнению со станком размеры стола неоспоримо удобнее при обработке длинных деталей.
