Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Правила монтажа

Длина кабеля на трассе не должна превышать 20 м

Чтобы провести проводку в полах, необходимо учитывать определенные нормы и рекомендации специалистов. Они заключаются в следующем:

1. Монтируя трассу с электрическим кабелем, его следует поместить в гофрированный рукав или трубу из другого материала. Если этого не сделать, то при необходимости его замены такую операцию выполнить это будет невозможно.
2. Кабель, уложенный в трассу, которая будет накрыта финишным половым покрытием, не должен иметь скруток проводов. Концы должны быть выведены в распределительные коробки.
3. Провод в гофре или другой трубе должен занимать не более 40% всего пространства. Это обеспечит возможность производить замену кабеля, если возникнет необходимость.
4. Оптимальная длина кабеля на одной трассе не должна превышать 20 метров. При этом проводка кабеля в полу не должна иметь крутых поворотов и изменения направления под острым и прямым углом.
5. Если трасса прокладывается при устройстве деревянного пола, то она не должна проходить поверх лаг. Для этого необходимо сделать технологические отверстия и обработать древесину специальными средствами, которые предотвращают возгорание. Труба будет надежно держаться в отверстиях, поэтому дополнительного крепления не понадобится.
6. При бетонном основании для полового покрытия толщина стяжки поверх гофры должна быть более 3 см.
7. Следует избегать пересечение трасс, так как это автоматически приведет к увеличению толщины стяжки. Советы по монтажу под полом, смотрите в этом видео:

При соблюдении данных норм и правил электропроводка по полу может быть выполнена самостоятельно без особых проблем.

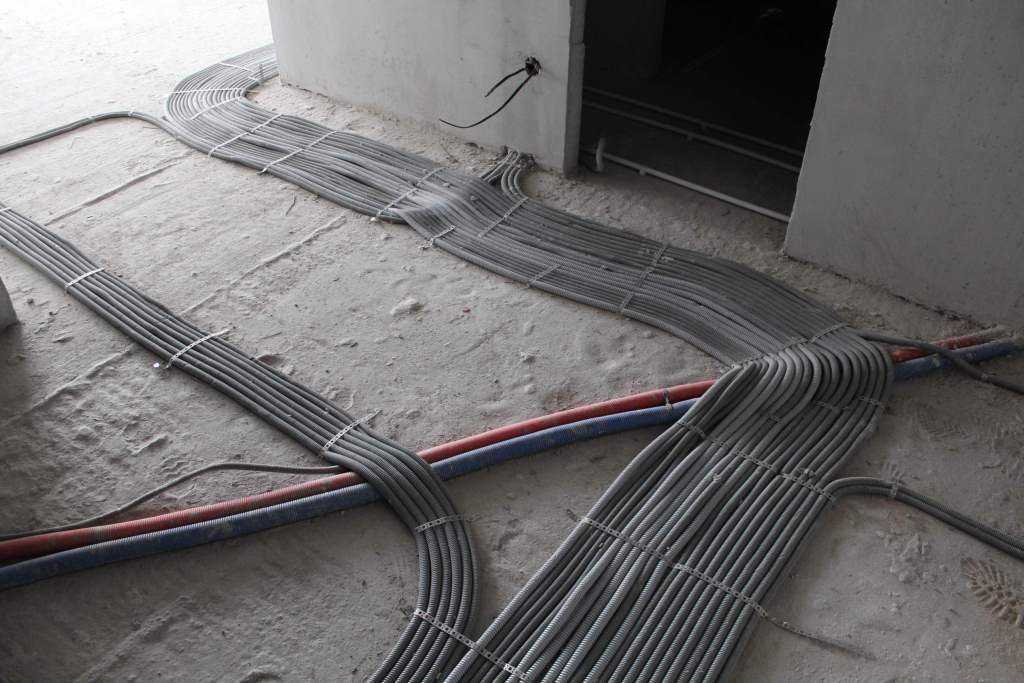

Разводка по полу

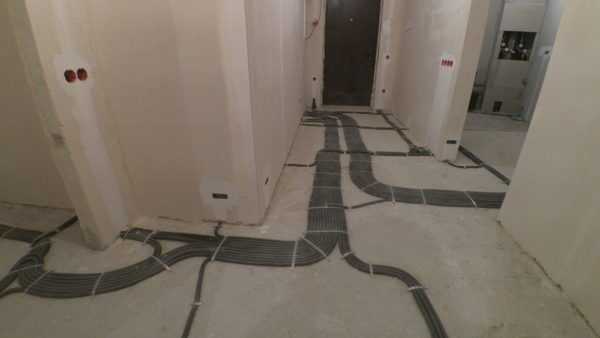

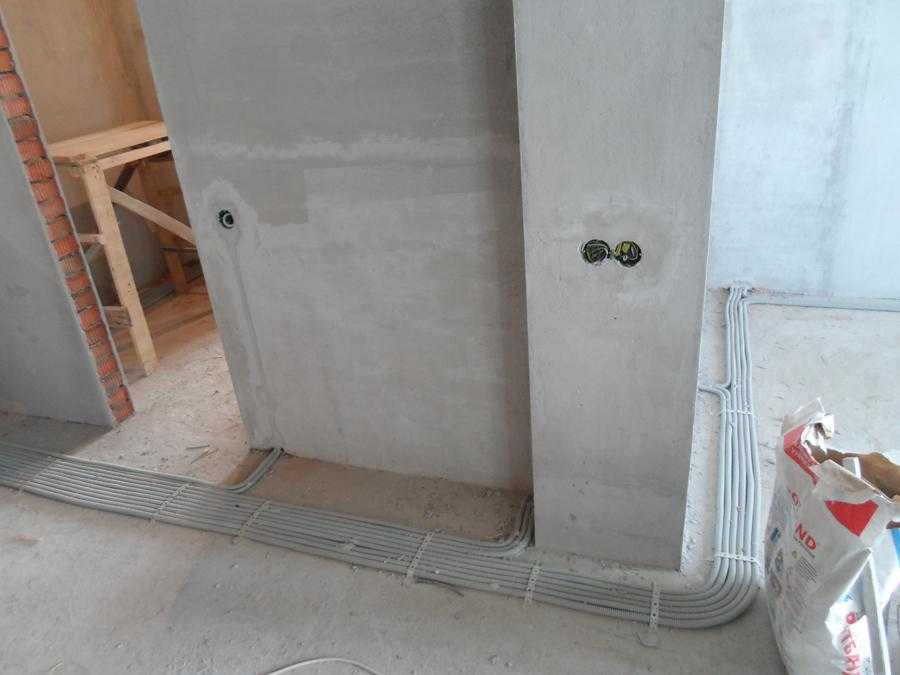

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.

При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:

• для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
• трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
• если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
• при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
• соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
• соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Распределительные коробки электропроводки в полу

При монтаже проводки надо избегать пересечений кабелей меж собой, прочими коммуникациями.

Кабель берётся с запасом, подключают его в электрический щиток, к точке потребления, которая находится на требуемой высоте перпендикулярно его выходу из бетона. Так исключается возможность монтажа распределительных коробок, закрытых бетоном, не имеющих свободного доступа. Согласно норм ПУЭ в точках соединений обязательно делают запас провода, который даёт возможность ещё одного соединения.

Прокладку провода под стяжкой, используя распределительные коробки, делать нельзя, так как материал коробок не выдерживает нагрузку сдавливания. Иначе говоря, ножка мебели продавит тонкий слой бетона, проломит корпус коробки, сделает короткое замыкание.

Проводка под полом из дерева должна иметь малое количество коробок. Все они изготовлены из металла. К ним обеспечивается доступ для обслуживания. При расположении их под полом желательно иметь детальный план, фотографию с расположением проводки, распределительных коробок.

Электрические люки в полу

В продаже можно найти специальные электрические люки с прочной крышкой, которую закрывают на ключ, а также щитки с установленными розетками для бытовой техники.

Параметры, влияющие на выбор метода прокладки коммуникаций

Среди параметров, в соответствии с которыми определяется способ прокладки коммуникаций, отмечу следующее:

• Тип строительного объекта (специфика примененных строительных материалов, эксплуатационное назначение объекта и т.д.);
• Расположение главного распределительного щита (ГРЩ) или ящика распределительного (ЯР);
• Расположение оборудования;
• Проектные сечение и марка кабеля.

Среди актуальных типов потолков, по которым выполняется монтаж силовой и слаботочной проводки, отмечу следующее:

• Перекрытия из железобетонных плит;
• Открытые деревянные перекрытия;
• Оштукатуренные деревянные покрытия.

Каждая из перечисленных разновидность потолков имеет характерные особенности монтажа проводки.

Кстати, знакомые спрашивают, что лучше электрика по полу или потолку?

Прокладка коммуникаций в пластиковых трубах по потолку

С одной стороны, все зависит от того, где вам проще проложить кабель. То есть, если поверхность потолка оштукатурена и ошлифована, а пол предполагает скорый ремонт, будет разумно заложить коммуникации в стяжку.

Прокладка коммуникаций в пластиковых трубах по полу

С другой стороны, стяжка пола — это неидеальное решение для укладки проводов, так как механические нагрузки для структуры кабеля нежелательны. И наконец, есть пол, который строится на лагах и в этом случае механическая нагрузка кабелю не грозит, но есть другая опасность — грызуны, которые портят изоляцию проводки что может привести к короткому замыканию и пожару.

Вывод из сказанного следующий, если есть острая необходимость, прячем коммуникации в пол, но делаем это в трубках устойчивых к деформации. В остальных случаях для монтажа коммуникаций желательно применять перекрытие и стены.

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Читать также: Когда было изобретено электричество в каком году

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

При отсутствии сдвоенного провода используют обычный одинарный, обматывая его вокруг головки самореза, или проволоку.

Электрика по стенам

Это самый плохой вариант. Если есть возможность, от него нужно постараться отказаться. Причин на это несколько. Во-первых, придется делать достаточно большое количество «штроб» (дырок в стене для прокладки кабеля). Во-вторых, через некоторое время вы забудете, где проходят провода, и существует не маленькая вероятность того, что, решив повесить картинку на стену, вы повредите провод. В-третьих, несущие стены лучше лишний раз не трогать.

Общие советы

• Не делайте соединений проводов в стяжке пола или над натяжным потолком. Все соединения электрических проводов нужно делать в «распаечных» коробках, которые необходимо располагать в стенах.
• Сфотографируйте, а лучше составьте план трасс прокладки проводов и сохраните это фотографии. Возможно, что лет через 10 они вам помогут избежать ремонта.
• Постарайтесь предусмотреть заранее все возможные варианты размещения мебели и расположите розетки в этих местах. Переделывать гораздо дороже, чем сделать все сразу. К тому же цена розеток на общем фоне ремонта просто потеряется.

Компания Архпроект уже много лет занимается ремонтом квартир. Звоните!

Уважаемые вдолевщики, подскажите пожалуйста по электрике, очень нужно! Ремонт идет в новостройке, никогда раньше не делала ремонт в черновой.

Мои строители проложили трубы / штробы (или как их называют) для электрики по ПОЛУ, прямо по диагонали всей комнаты. Никогда с таким не встречалась, разве так проводят электрику? разве не по потолку . Прораб говорит, что будет еще стяжка по полу, и что все это закроется, но я сомневаюсь что так правильно. Посоветуйте, как правильно нужно проводить электрику.

Пример самой простой разводки под установку натяжного потолка

Здравствуйте. Сегодня расскажу о том, как качественно и безопасно укладывается электрика по потолку. Выбор потолка в качестве монтажной поверхности неслучаен, так как позволяет уложить коммуникации по кратчайшему пути и таким образом сэкономить недешёвый кабель. Кроме того, такое расположение коммуникаций является наиболее безопасным с точки зрения продолжительной эксплуатации.

И наконец, именно на потолке располагаются осветительные приборы, для установки которых нужно подвести соответствующий кабель. Но для того чтобы использование проводки, проложенной по перекрытиям, отличалось эффективностью и безопасностью, нужно знать методы выполнения монтажа и правила, регламентирующие качество готового результата.

Положительные стороны монтажа кабеля в полу

Перед проведением монтажа следует ознакомиться с положительными, негативными сторонами этого способа. К положительным моментам относят:

• Безопасность. При проведении проводки электросети под полом исключаются моменты, когда владелец дома случайно повредит, например гвоздём.
• Экономия затрат на проведение проводки. Для монтажа правильной проводки требуется минимальные затраты, существенная экономия средств.

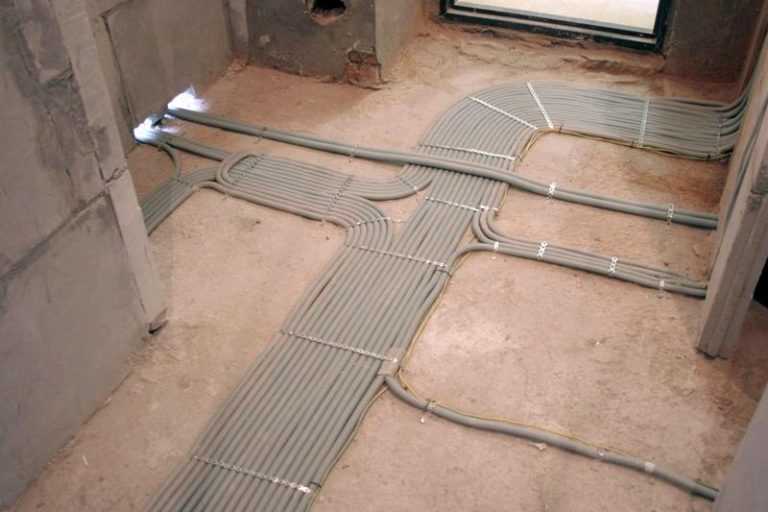

Монтаж электропроводки по полу в специальном коробе

Простота работ. При проведении электромонтажных мероприятий нет ничего сложного. Основная задача работы – вместить кабель в гофро трубу, залить цементным раствором.

• Уменьшение трудозатрат. Не требуется проводить работы по бурению стен алмазным оборудованием для установки распределительных коробок в стенках.
• Случайным образом к проводке не добраться, поэтому исключается возможность её повреждения, получение травм от удара током.

К недостаткам относят сложность замены электрической проводки, ведь кабель находится под слоем бетона. При укладке проводки таким способом присутствуют затраты на приобретение гофрированной трубы.

Преимущества монтажа

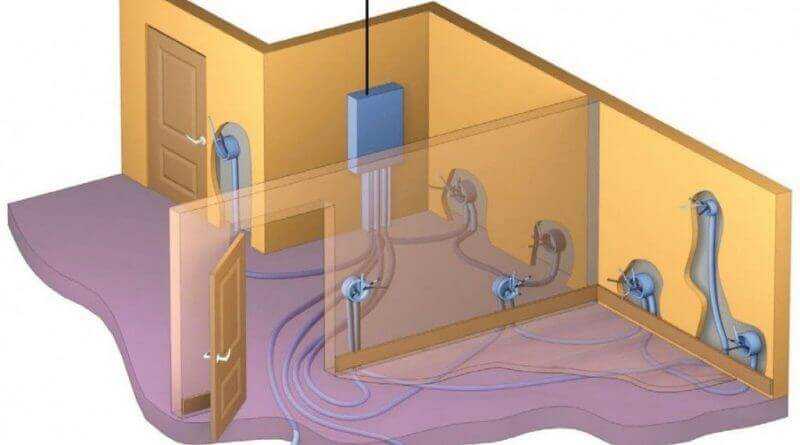

Схема прокладки скрытой проводки.

В списке преимуществ данного решения имеется повышенная безопасность помещения, которая может быть получена. Связано это с тем, что алмазное бурение под проводку не содержит в планах установку соединительных коробок в стенах. Следовательно, риск случайного их повреждения тоже будет сводиться к минимуму. Помимо того, использование дорогого алмазного оборудования способно значительно упростить полностью весь процесс монтажа. Соответственно, данная операция не будет занимать большое количество времени.

Особенностей у подобного метода также имеется достаточно большое количество. Прежде всего, при подобном варианте действия нет надобности в проведении штробления стенового покрытия: по линии пола просто прокладывается электрический кабель, после чего он сверху заливается цементом. При этом минимальная толщина стяжки не должна быть ниже 3 см в случае, если начинать отсчет от места, в котором находится кабель.

Далее следует знать о том, что тянуть проводку можно только лишь в специальных коробках. Факт о том, что по стенкам она не пойдет, многократно способен упростить процесс выполнения полностью всех ремонтных работ: не существует никаких сложностей с любыми корректирующими действиями — будет это расширение проемов либо отделка стен. Однако стоит понимать, что это вовсе не значит, что кабель в полу не нуждается в дополнительной изоляции.

Пользователь до него случайным образом добраться не сможет, тем самым не подвергнет себя либо членов своей семьи риску получить травму. Однако помимо человеческого фактора, электропроводке может грозить достаточно большое количество других различных разрушительных опасностей. Сюда можно отнести и механические нагрузки самого защитного слоя стяжки, которая состоит из цемента и бетона. Следовательно, необходимо применять поливинилхлоридные коробы.

Основные этапы монтажа электропроводки по полу

• Этап 1. Выполните подробную трассировку проводов (на бумаге или при помощи компьютерного пакета) с указанием точек вывода и расположения распределительных коробок (если таковые предусмотрены). Подготовьте и проверьте необходимый инструмент
• Этап 2. Если прокладка электропроводки ведется под бетонную стяжку, то создайте сеть из труб (рукавов). Если вам будет так удобнее, то проденьте кабель заранее. Для деревянного пола просто уложите провода в гофре согласно чертежу
• Этап 3. Перед тем, как заливать бетон или укладывать напольное покрытие на лаги, обязательно протестируйте все трассы при помощи тестера, чтобы выявить возможный обрыв или короткое замыкание
• Этап 4. Теперь можно приступать к установке армирующей сетки, заливке бетонной стяжки или набиванию досок, а затем к монтажу розеток, выключателей, осветительных приборов и так далее. Затем включаем напряжение на щитке и выполняем полноценное тестирование

Если вы все сделали правильно, то на выходе получите абсолютно незаметную и безопасную электрическую разводку с минимальными затратами физических сил, времени и финансовых средств.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

1. Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
2. Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
3. Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
4. Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
5. Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

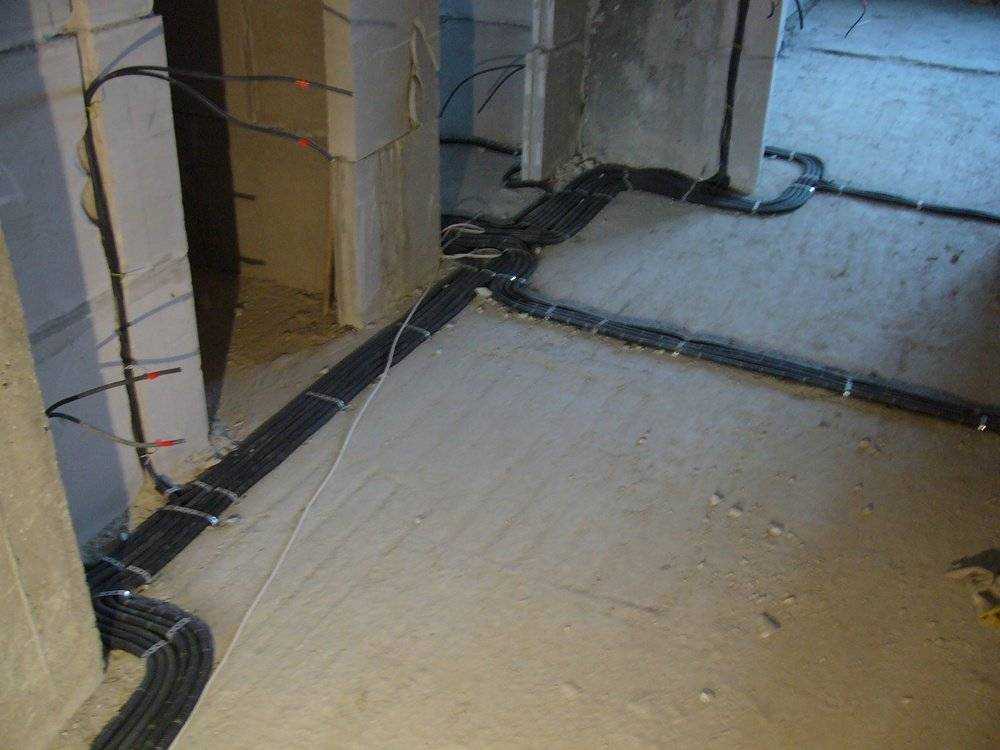

Монтаж проводов по полу позволяет избавиться от штробления стен

Половая разводка пугает людей по следующим причинам:

1. Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
2. Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ

Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Технология проведения работ

Скрытый монтаж

Скрытая технология монтажа проводов применяется в большинстве ситуаций. Делается это для того, чтобы скрыть кабели из вида и защитить их от внешних воздействий.

Прокладка проводки по полу проще всего реализуется в тех случаях, когда основание для напольного покрытия служит черновой деревянный настил:

• От электрического щитка отводим провода, длина которых будет достаточной для подключения ко всем розеткам и выключателям.
• В стенах проделываем штробы для укладки кабелей и закрепления подрозетников
• На бетонном основании пола устанавливаем лаги. Между ними протягиваем провода в защитном кабель-канале.
• Для обеспечения максимальной безопасности кабель-канал стоит размещать в стальной трубе или металлорукаве, оба конца которых следует заземлить.

Монтаж по системе лаг

• Проложенные провода подводим к распределительным коробками и подрозетникам. Кабель-каналы фиксируем в штробах и замазываем раствором.
• Также проводка по потолку или по полу может прокладываться в технологических отверстиях бетонных перекрытий. Однако такие отверстия есть далеко не всегда, потому обычно кабели скрывают другим способом.

При контакте с деревом нужно использовать негорючие металлорукава (на фото)

Укладка в стяжку

Совершенно иной вопрос – как в полу проложить электропроводку, если планируется заливка стяжки?

Решение есть и в этом случае:

• Для начала проводим разметку, по которой мы будем укладывать провода. Разметка должна включать в себя как участки на полу, так и на стенах.
• Чтобы минимизировать риск повреждения при сверлении пола и других ремонтных работах, наносим размещение проводов на схему с указание размеров и отступов от стен.
• По разметке выполняем штробление стен и установку подрозетников.

• Провода, отходящие от распределительного щитка, укладываем в прочные кабель-каналы. Короба с проводкой размещаем на основании и фиксируем пластиковыми хомутами, чтобы избежать смещения при заливке.
• Поверх проложенных элементов устанавливаем арматуру. В качестве альтернативного армирования стяжки можно использовать полимерную сетку.

Идеальный вариант – использование специальных коробов с инспекционными люками

• Кабели выводим в подрозетники и замазываем штробы штукатурной смесью.
• Готовим раствор для заливки стяжки пола. Цементно-песчаную смесь в консистенции жидкого теста выливаем на основание с закрепленной проводкой и тщательно разравниваем таким образом, чтобы поверх короба было не менее 30 мм раствора.
• В процессе высыхания стяжки следим, чтобы короба с проводкой не подвергались нагрузкам, которые могут привести к их деформации или разрушению.

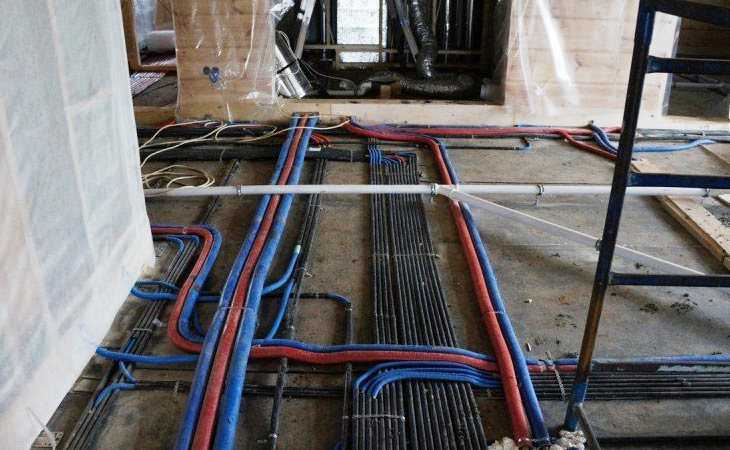

К заливке стяжки все готово

Советы по монтажу

Чтобы приведенная выше инструкция сработала так, как нужно, и вы забыли о существовании у вас подпольной проводки, в процессе монтажа нужно придерживаться ряда советов:

• Под напольным покрытием на лагах или внутри стяжки не следует оставлять скрутки проводов. Если избежать этого не удается, то скрутку нужно очень качественно заизолировать – например, с использованием термоусадочной полимерной ленты.
• Соединения проводов не должны подвергаться нагрузкам. В первую очередь это касается растяжения.
• Для монтажа внутри стяжки нужно выбирать наиболее прочные короба. Попытки сэкономить могут привести к тому, что кабель-канал деформируется, и провод будет зажат под весом бетона. В результате попытки заменить его будут безуспешными.
• В местах вывода проводов стоит предусмотреть небольшой запас по длине – тогда при необходимости мы сможем выполнить ремонт проводки.

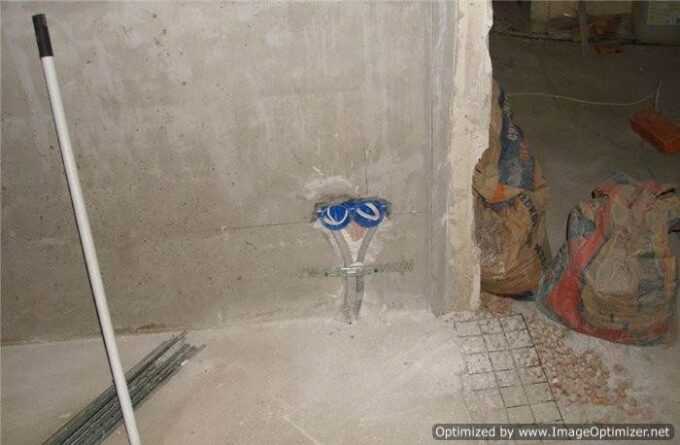

Подрозетник с подведенным кабелем

• Укладывать проводники без кабель-канала можно только в том случае, если монтаж производится в негорючей конструкции несменяемым способом, т.е. кабель заделывается раствором.
• После завершения монтажных работ следует провести проверку электротехнических характеристик всех цепей с использованием мультиметра.

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.

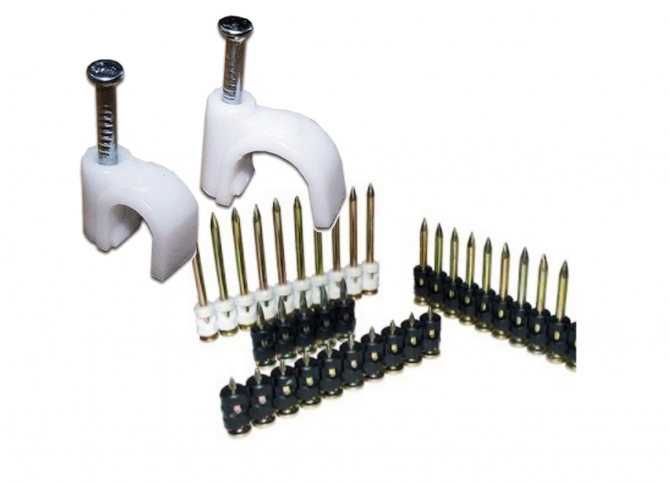

• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.
