Монтаж электрических теплых полов кабельных и пленочных инфракрасных

Ремонт электрического пола и диагностика причин неисправности

Обогрев пола работает по принципу любого нагревательного электрического прибора. Воздух в помещении прогревается от тепла отдаваемого полом, который имеет нагревательные элементы, расположенные внизу под поверхностью теплого пола. Элементы или специальный электрический кабель нагревают полы при помощи электрической энергии. При возникновении неисправности в обогреве для их устранения необходимо провести диагностику.

Терморегулятор

Терморегулятор осуществляет функцию прохождение электрического тока и подачи его в систему теплого пола. Являясь не только выключателем, терморегулятор отвечает за силу и качество нагрева. При достижении заданных номинальных параметров температуры, устройство автоматически отключается и включается после максимального снижения показателей температуры в нагревательных элементах. Поэтому при неисправности прибора покрытие пола перестанет нагреваться или очень сильно перегревается.

При обнаружении неисправности в работе системы обогрева пола диагностику неисправности специалисты рекомендуют начинать именно с данного устройства. Для проведения диагностики и обнаружения поломки, прежде всего, необходимо отключить подачу электрического тока и только затем, демонтировав устройство, используя мультиметр проверить работоспособность терморегулятора.

Датчик пола

Если датчик пола расположен очень близко к нагревательному элементу, он начинает отключаться раньше, чем прогреется вся система обогрева. Поскольку рядом расположенный элемент прогревается раньше и воздействует на датчик. При условии, что основание системы не может прогреться на заданную мощность, датчик пола начинает работать без интервалов и отключений.

В конечном итоге круглосуточная работа прибора приводит не только к повышенному расходу электрической энергии, но и к его неисправности от завышенной рабочей нагрузки.

Неисправность нагревательного элемента или кабеля

Одной из причин поломки может быть обрыв электрического кабеля или нагревательного элемента. Обрыв кабеля и элемента возможен при нарушении целостности во время выполнения монтажных работ. При последующей эксплуатации постоянное давление от наступания на поврежденное место электрический кабель или нагревательный элемент разрушается.

Для обнаружения неисправности необходимо провести замер показаний сопротивления. По заданным параметрам сопротивление не должно превышать номинальные параметры, указанные в техническом паспорте электрической системы пола. Если показания сопротивления превышают больше чем на 5%, следовательно, кабель поврежден. В инфракрасном обогреве чаще повреждается нагревательный элемент по такому же принципу: от острых каблуков или чрезмерного давления на пол.

Поиск повреждений греющего кабеля

После отключения системы от электросети необходимо отсоединить кабель от терморегулятора. При помощи высоковольтного генератора определить место обрыва кабеля, так как в месте неисправности будет создан эффект электрической дуги.

Также для нахождения места разрыва кабеля можно использовать аудио-детектор или тестер напряжения. На месте поломки от аудио-детектора производится характерный звук, похожий на звук при работе металлоискателя.

Замена дисплея в терморегуляторе для теплого пола Е51.716

Если же система функционирует, но на дисплее терморегулятора не отображаются показатели заданной температуры, то дисплей необходим заменить. Ознакомившись с инструкцией можно переустановить дисплей.

Рекомендуется полностью заменить терморегулятор или хотя бы обратиться в сервисный центр за помощью при необходимости ремонта прибора.

Настройка терморегулятора для инфракрасного теплого пола

Иногда слабый контакт подсоединенных проводов к терморегулятору на клеммнике может стать причиной неполадки в работе, то есть пол не будет нагреваться до установленной температуры. Для устранения данного недостатка достаточно плотно подтянуть винтовое соединение и восстановить изоляцию.

При поломке нагревательного кабеля при ремонте обязательно необходимо использовать термоусадочную муфту, которая создает идеальную изоляцию в месте соединения кабеля. Выполняя ремонт необходимо прогреть муфту потоком горячего воздуха, можно использовать обычный фен, после того, как муфта надета на место соединения. Под воздействием горячего воздушного потока муфта значительно уменьшится, плотно закрыв и изолировав место соединения.

Ремонт теплого пола основные поломки электрических систем

По большому счету, сломаться или выйти из строя в электрических теплых полах может только три вещи – это сами нагревательные элементы, терморегулятор и тепловой датчик. Честно говоря, это и есть вся система электрического теплого пола – наверняка, если бы в ней были другие элементы, то и они могли бы ломаться. Рассмотрим несколько подробнее ремонт электрического теплого пола, а вернее его трех отдельных элементов.

1. Ремонт терморегулятора теплого пола. Штука довольно сложная и с элементарными познаниями в электронике в нее лучше не лезть, а если и лезть, то только с целью просто поинтересоваться, что там внутри, т.е.  разобрать, убедиться в том, что вы не сможете осуществить ее ремонт, собрать назад и отнести в мастерскую или знакомому электронщику. Даже простые терморегуляторы отремонтировать без специальных познаний не получится, поскольку электроника – штука такая, что для ее диагностики нужно специальное оборудование. Уж поверьте мне на слово, индикаторной отверткой или мультиметром здесь не обойтись.
2. Замена температурного датчика. С этой работой справиться достаточно просто, и, по сути, этот элемент электрического теплого пола наиболее часто выходит из строя – если терморегулятор работает, но устройство выдает ошибку, то наверняка дело в датчике температуры. Убедиться в этом достаточно просто – открываете инструкцию к терморегулятору и ищете номер выдаваемой ошибки. Это электроника, которая позволяет вот таким простым образом определить специфику поломки – в этом заслуга производителей. Поменять температурный датчик теплого пола несложно, особенно если он был установлен правильно – в гофре, которая располагается от точки установки термодатчика непосредственно до коробки, в которой смонтирован терморегулятор. Отсоединяем от него термодатчик (два самых тонких провода) и просто тянем за ним, вытаскивая датчик наружу. После приобретения аналогичного производим работы с точностью до наоборот – вставляем новый датчик в гофру и подключаем его к терморегулятору. После этого включаем теплый пол и проверяем его работу.
3. Ремонт кабеля теплого пола. Если у вас перегорел нагревательный элемент (что бывает крайне редко) или вы его случайно перебили топором или перфоратором, то ремонт теплого пола выльется в целую эпопею. Парадоксально, но намного проще он будет ремонтироваться, если вы действительно его перебили – в такой ситуации, по крайней мере, будет известно место повреждения. Хотя это спасает мало, так как одним из условий безопасной эксплуатации электрического теплого пола является цельность нагревательных элементов. И именно по этой причине практически всегда ремонт электрического теплого пола своими руками, а вернее его нагревательных элементов, сводится к их замене. Сами понимаете, с чем это связано – удаление декоративного покрытия и тому подобное. Если это пленочный теплый пол, заложенный под ламинат или линолеум, то это еще полбеды, а вот если речь идет о нагревающем кабеле, замурованном под кафель, то в этой ситуации о простом и недорогом ремонте можно забыть.

В общем, лучше всячески избегать различных аварийных ситуаций с теплым полом – не стоит тыкать перфоратором не зная куда. Самое ценное в подобных системах обогрева – это нагревательные элементы, которые нужно беречь как зеница око.

Проведение ремонта электрического теплого пола

Прежде чем производить ремонт электрической системы теплого пола необходимо разобраться в причинах неисправности. Выделяют три проблемных места в электрическом отоплении:

• нагревательный элемент;
• терморегулятор;
• датчик температуры.

Выясняем причину неисправности

Первое что необходимо сделать при неисправности, это определить какая деталь конструкции является причиной. Обычно сложности не возникают если перед этим проводились ремонтные работы. В этом случае чаще всего повреждается нагревательный элемент в процессе использования дрели или пилы.

Во время ремонта кабель теплого пола был поврежден электропилой

Когда причины неисправности неясны, следует измерить напряжение питания. Рабочее напряжение указывается в технических документах. Результат измерения не должен отклоняться от приведенного в инструкции более чем на 5%

Обратите внимание на индикацию включения. Если лампочка не горит, проверьте напряжение на выводах. Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика

Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции

Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика. Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции.

Если в датчике и терморегуляторе неисправности не обнаружены, причину отсутствия тепла следует искать в нагревательном элементе. Для этого измеряется сопротивление кабеля и изоляции и сверяется с показателями указанными в техпаспорте оборудования. Сниженное сопротивление изоляции говорит о наличии обрыва греющего кабеля. Указать точное место дефекта поможет специальное оборудование.

Причина – датчик или терморегулятор

В случае неисправности датчика его следует заменить. Вынув старое оборудование из гофрированной трубки, отметьте его местоположение, чтобы новый датчик установить также. Бывают случаи нарушения технологии, и оборудование устанавливается в стяжку без применения трубки. Тогда старое оборудование можно заменить датчиком температуры воздуха. Он крепится под терморегулятором. Терморегулятор, пришедший в негодность, тоже следует заменить новым.

Вот так выглядит датчик, который как правило находится внутри гофрированной трубки

Вышел из строя нагревательный элемент

После нахождения места дефектного кабеля приступают к его замене. Демонтируют покрытие на участке ремонта. Вскрывают стяжку. Оборванные или перегоревшие жилы зачищают и соединяют с помощью гильз подходящего диаметра, которые затем обжимают пресс-клещами.

Отремонтированный кабель электрического теплого пола — на место соединения крепят термоусадочную муфту, которую нагревают при помощи фена и дают остыть. Остывая, муфта сжимается и прочно герметизирует место соединения. Сверху место ремонта заливается цементом

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

( 2 оценки, среднее 4.5 из 5 )

Я сам дома электрик – популярно об электротехнике

Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.

Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.

В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.

Это интересно: Карбоновый теплый пол: инструкция по монтажу своими руками

Ремонт теплого пола (электрического) своими руками

Исправление кабеля

Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:

1. 1. 1. Кабель отсоединить от термостата, а всю систему от электросети.
      2. В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
      3. Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
      4. Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.

Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.

Когда участок с разрывом найден, нужно:

Убрать в этом месте напольное покрытие.

Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном

Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
Делается стяжка и финишное покрытие кладется на место.

Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
Делается стяжка и финишное покрытие кладется на место.

Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.

Устранение неполадок в датчике

Эту деталь теплого пола отремонтировать проще всего:

1. 1. 1. Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
      2. Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
      3. Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
      4. В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.

Неисправность в термостате

Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.

Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.

То самые простые способы, как отремонтировать теплый пол электрический своими руками.

Причины неисправности и ремонт водяного теплого пола

Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

Способы укладки труб теплого пола

По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:

1. Труб, с циркулирующей по ним водой, являющейся теплоносителем.
2. Байпаса.
3. Циркуляционного насоса.
4. Коллектора и электропривода, с помощью которых регулируют поток воды.
5. Балансировочного клапана, который смешивает нагретую и остывшую воду.
6. Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.

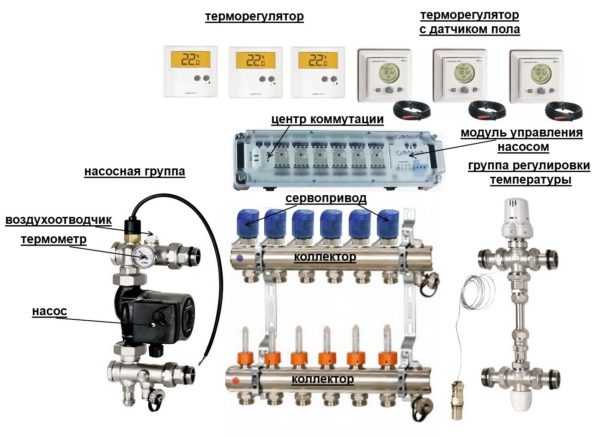

Основные элементы теплого водяного пола

Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.

Повреждения трубопровода

Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.

Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.

При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.

Таблица 2. Ремонт при повреждении труб

Иллюстрация	Описание
	Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
	Выполняют демонтаж плитки.
	Для удаления стяжки используют перфоратор.
	Для ремонта подобных повреждений труб применяют пресс-муфту.
	В месте повреждения трубы делают разрез при помощи ножовки.
	Трубу очищают от загрязнений.
	При помощи развертки выравнивают отверстия с обеих сторон.
	На оба фрагмента трубы надевают муфту.
	Муфту обжимают клещами.

Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.

Неравномерность нагрева

Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

Коллектор теплого водяного пола

Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.

Неисправности электрооборудования

При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.

Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.

Элементы коллектора теплого пола

Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.

Цены на теплые полы Caleo

теплый пол caleo

Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.

Правила установки коллекторной группы

Во всех перечисленных выше способах монтажа теплого водяного пола необходимо установить шкаф для коллекторов, который покупается в готовом виде на строительном рынке. После того как коллекторный шкаф успешно установлен, в него заводят подающую и возвратную трубы. Первая идет от котла и, соответственно, наполняется горячей водой. Вторая труба, призванная выполнять прямо противоположную функцию, отвечает за сбор воды, прошедшей по нагревательной системе и уже отдавшей покрытию часть тепловой энергии. Остывшая вода направляется снова в для последующего нагревания. Процесс начинается заново по кругу. Циркуляцию воды обеспечивает встроенный в систему насос.

Для установки коллекторного ящика стараются выбрать место на стене, расположенное как можно ближе к центру комнаты. Установку этого шкафа чаще всего проводят в непосредственной близости к полу

При этом на каждую трубу (и подающую, и возвратную) устанавливают запорные вентили, которые позволяют отключить систему из общей отопительной сети для проведения ремонта иди в целях экономии средств. Пластиковую трубу и металлический запорный вентиль соединяют с помощью компрессионного фитинга. Далее к вентилю подключают коллектор, устанавливая с одной стороны воздухоотводчик, а с другой – сливной кран. Можно ставить и просто заглушку, но это менее функционально. После сбора коллекторного шкафа выполняют все остальные работы, описанные выше в каждой системе.

Ремонт

Еще одна причина плохого нагрева – неграмотная теплоизоляция.

В составе пирога обязательно должны присутствовать:

• гидроизолирующая пленка;
• утеплитель;
• теплоотражающие элементы.

При отсутствии хотя бы одной из этих составляющих пол будет неэффективным. Исправить это можно только одним способом: демонтировать пол и уложить в соответствии с технологией.

Иначе либо пол будет греть плохо, либо пойдет перерасход энергии, т.к. часть тепла будет уходить вниз, а не вверх.

Хотите узнать все про монолитный столбчатый фундамент?

Хотите узнать, что такое стяжка для водяного теплого пола?

Кабель

В точке, где выявлен обрыв, снимают покрытие и демонтируют участок стяжки. Оборванные концы провода зачищают, соединяют гильзами, зажимают пресс-клещами.

Изолируют поврежденный участок термоусадочной муфтой. Для этого муфту нужно подогреть строительным феном. При остывании она сожмется, соединение будет прочным.

После восстановления кабеля разрушенный участок стяжки заливают бетоном и восстанавливают финишное покрытие.

Датчик

Неисправный датчик заменяют. Извлекают старый из гофрированной трубки, сравнивают с новым по длине, помещают новый на место старого.

Если замена невозможна (есть перегиб трубки, датчик расположен в стяжке), один из вариантов восстановления работоспособности системы – замена термостата на модель с таймером.

В этом случае включение-выключение пола будет происходить не в зависимости от температурных показаний, а через фиксированные временные интервалы.

Причины появления неисправностей электрического пола и их устранение

Различают две основных разновидности теплого пола: электрическая и водяная. Сначала поговорим о возможных проблемах электрического отопления. Причины выхода из строя этой отопительной системы могут быть различными. Основными из них являются:

• несоблюдение правил укладки;
• неподходящий нагревательный кабель;
• плохая теплоизоляция;
• повреждение кабеля;
• низкое напряжение в сети;
• неисправность терморегулятора или датчика температуры.

О несоблюдении правил монтажа электрического пола свидетельствует небольшое нагревание пола с постоянным выключением терморегулятора. В большинстве случаев эта неполадка связана с неверной установкой датчика температуры. Он располагается на нагревательном кабеле или рядом с ним.

Правильность приобретения нагревательного кабеля и укладки теплоизоляционного материала проверяется следующим образом. Включив отопительную систему, следует подождать, пока пол нагреется. Обычно это занимает 30-60 минут (в зависимости от типа напольного покрытия). Температура поверхности в месте расположения датчика должна совпадать с аналогичным показателем терморегулятора.

Довольно часто причиной того, что теплый пол не греет, является нарушение целостности нагревательного кабеля. Это может случиться еще при осуществлении монтажных работ. Например, при создании бетонной стяжки и укладке кафельной плитки.

Для выявления причины этой неисправности необходимо:

• выключить терморегулятор;
• отсоединить от него кабель;
• проверить сопротивление между жилами.

Величина сопротивления должна соответствовать паспортным данным. Отклонение допускается в размере 5%.

Если в паспорте товара отсутствуют такие данные, оптимальное сопротивление кабеля можно рассчитать путем соотношения двойной суммы напряжения к мощности кабеля. Показатель эффективного сопротивления равняется 1 МОм и выше. При наличии недостаточного сопротивления придется демонтировать напольное покрытие и найти поврежденный кабель.

Слабо греть теплый пол может по причине низкого напряжения в сети. Падение напряжения в сети всего на 10 % влечет за собой снижение мощности нагревательного кабеля до17-20 %. Чтобы избежать неэффективной работы электрического теплого пола, необходимо:

• приобретать кабель с запасом удельной мощности;
• использовать стабилизаторы напряжения.

Когда укладка нагревательного кабеля осуществлена правильно и все клеммы надежно затянуты, проверяется работоспособность терморегулятора и датчика температуры. Для этого измеряется напряжение на выводах кабеля. При работающем терморегуляторе оно должно равняться напряжению в сети питания. Сопротивление датчика должно соответствовать данным, указанным в паспорте.

Рабочее состояние терморегулятора можно проверить и более простым способом, который предусматривает:

• прекращение подачи электроэнергии к терморегулятору с распределительного щитка;
• соединение напрямую проводов сети питания с нагревательным кабелем;
• включение на полчаса автомата на щитке.

Если пол нагревается, то значит вышел из строя терморегулятор. Его необходимо просто заменить. Это касается и датчика.

В том случае, когда при подключении напрямую все равно не греет теплый пол, придется искать перегоревший провод. Кстати, срабатывание автомата при прямом соединении кабеля с электрической сетью свидетельствует о наличии короткого замыкания. Придется снова заниматься замером сопротивления.

Специфическая неисправность пленочного пола

При эксплуатации пленочного инфракрасного пола замеры сопротивления проводятся по каждому нагревательному элементу. Показания должны совпадать с допустимыми паспортными данными. Если прибор показывает:

• цифру «0» – в сети произошло короткое замыкание (вероятнее всего от перегрева);
• бесконечность – обрыв нагревательного кабеля (обычно в соединительной муфте).

Наиболее уязвимым местом пленочного теплого пола являются контактные клеммы. По краям инфракрасной пленки располагается медная шина. Она соединяется с проводом, который нагревает пленку. Соединение происходит специальными зажимами, которые в процессе нагревания способны окисляться. В результате этого происходит обрыв электрической цепи. Ремонт заключается в замене контактов и более надежном их соединении.
