Типы розеток для которых не нужен переходник
Для начала рассмотрим привычный нам стандарт, который принят в России и в Европе – это тип С
иF . Данные типы розеток распространены также во всех странах СНГ, в Азии и Южной Америке. Поддерживают напряжение 220 – 240 V.
Тип G
Те, кто путешествовал по Великобритании уже знают, что розетки там очень сильно отличаются от привычных нам. Это тип G.
Он также встречается в Ирландии, на Мальте, в Малайзии и Сингапуре.
Тип I
Переходник вам обязательно понадобится, если вы решили съездить в Австралию, Новую Зеландию, Китай и Аргентину.
В этих странах используются розетки типа I. Они могут быть как с двумя, так и с тремя (с заземлением) штекерами.
В Австралии розетки часто оснащены еще и выключателем.
Чем отличаются розетки в России и Китае
В России распространены два немного разных типа розеток.
Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.
Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

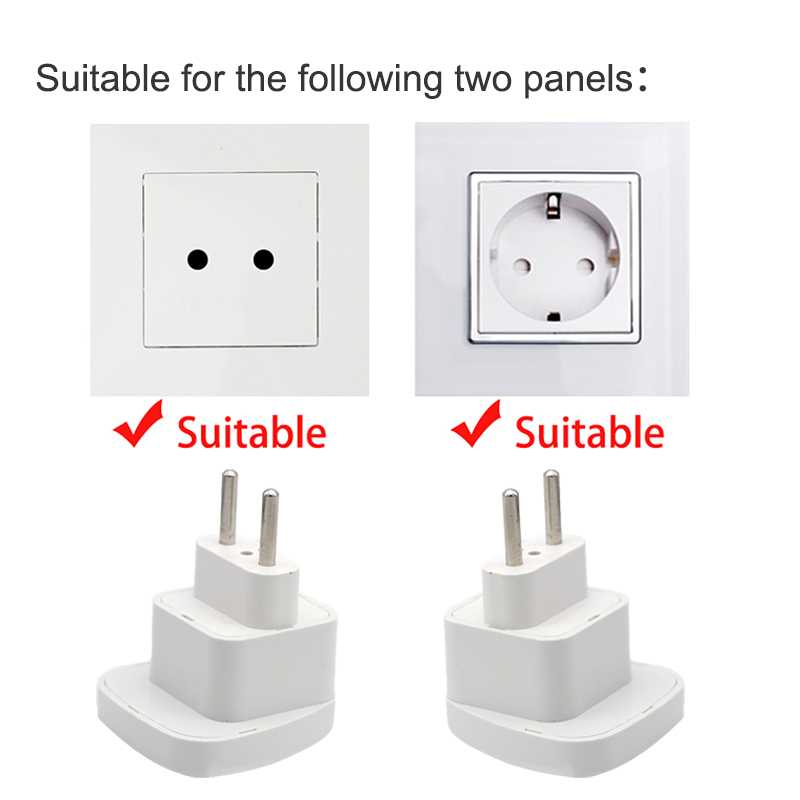

Полезный переходник для подключения китайских устройств в европейские розетки
Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.
Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.

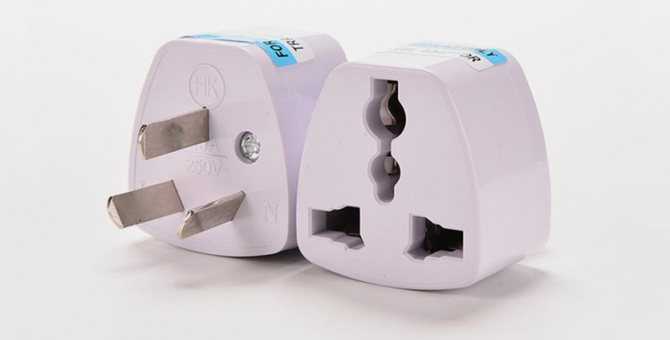

Бесполезный переходник для подключения китайских устройств в европейские розетки
Китайцы к своим гаджетам, отправляемым в Европу, чаще всего кладут переходники именно для типа С, которые банально не достают по глубине при подключении в розетки типа F.
В Китае используется два типа вилок/розеток. И они никак с нашими не совместимы.
Умные гаджеты Xiaomi: слева вилка типа I на 10А, справа вилка типа I на 16А
Самый распространенный — тип I с парой плоских контактов, которые располагаются под углом друг к другу и отдельным контактом для заземления. В простых зарядках и устройствах слабой мощности заземляющего контакта может не быть.
Второй тип тоже относят к типу I, но он рассчитан на более мощные устройства (16А и 250В).
Контакты таких розеток расположены немного шире и на большем расстоянии друг от друга. Штыри на вилках более массивные и на несколько миллиметров больше обычных.

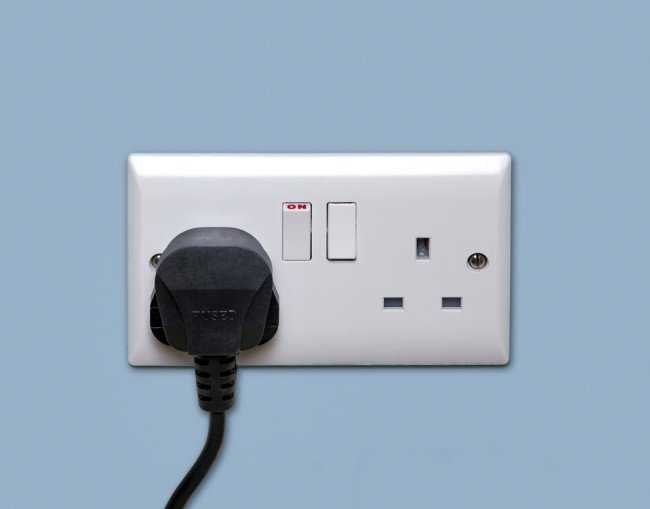

Британская розетка тип G
В Великобритании британская розетка тип G имеет три плоских отверстия, и появилась эта конструкция не просто так. Дело в том, что во время Второй мировой войны страна испытывала дефицит меди. Поэтому был разработан штепсель с коротким медным предохранителем и тремя штекерами. Помимо Великобритании такая же розетка используется на Кипре, Мальте, в Сингапуре и других странах, испытавших на себе влияние Британской империи.
Розетка тип G:
- В основном используется в Великобритании, Ирландии, Мальте, Малайзии и Сингапуре
- 3 контакта
- Заземлена
- 13 A
- 220-240 В
- Разъем, совместимый со штекером типа G
Розетка тип E:
- В основном используется во Франции, Бельгии, Польше, Словакии и Чешской Республике
- 2 контакта
- Заземлена
- 16 A
- 220-240 В
- Разъем, совместимый со штекерами типа C, E и F
Обзор известных производителей
В наши дни имеется широкий выбор розеток от множества производителей. Краткие описания наиболее популярных из них представлены в таблице.
| Модель розетки | Страна изготовления | Основные характеристики | Ориентировочная стоимость, руб. |
| Legrand 774320 | Франция | Контакты 2P+З
Напряжение 250 В Ток 16 А |
220 |
| Makel Lillium natural kare | Турция | Сила тока 16
Степень защиты IP 20 Количество гнезд 1 Мощность 3500 Напряжение 220 |
180 |
| Wessen Rs16-235-b | Франция | Сила тока 10
Количество гнезд 2 Напряжение 250 В Частота тока 50 Гц |
60 |
| БелТИЗ РС16-344 | Беларусь | Напряжение 250 В
Частота тока 50 Гц Номинальный ток 16 А Степень защиты IP 20 |
70 |
| Bticino Axolute Антраци | Италия | Встраиваемый монтаж
Степень защиты IP20 Напряжение 250 В Частота тока 50 Гц |
860 |
Розетка силовая с заземлением без шторок «под дерево» производства компании Legrand
Американская розетка тип А и В
Тип B отличается от типа A наличием третьего отверстия — оно предназначено для заземляющего штыря. Такие розетки, как можно догадаться из названия, были придуманы в США и распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.
Розетка тип А:
- В основном используется в США, Канаде, Мексике и Японии
- 2 контакта
- Не заземлены
- 15 А
- Почти всегда 100 – 127 В
- Разъем, совместимый со штекером типа A
Розетка тип B:
- В основном используется в США, Канаде, Мексике и Японии
- 3 контакта
- Основанный
- 15 А
- Почти всегда 100 – 127 В
- Разъем, совместимый со штекерами типа A и B
Вас заинтересует: 7 вещей, которые путешественники забывают взять с собой
Устройство
Эта вилка, несмотря на внешнее сходство, не соответствует стандарту CEE 7/16: штыри не покрыты изоляцией на половину длины, не сходятся и не пружинят, а провод, видимо, имеет одинарную изоляцию
Штыри евровилки имеют длину 19 мм и диаметр 4 мм. Каждый штырь на протяжении 10 мм от корпуса покрыт изоляцией, диаметр изолированной части — 3,8 мм. Два контакта не параллельны друг другу, слегка сходятся и пружинят; их центры отстоят друг от друга на 17,5 мм на концах и на 18,6 мм у корпуса. Упругость штырей создаёт достаточное усилие для надёжного контакта в розетках любого поддерживаемого типа. Корпус вилки имеет ширину 35,3 мм и толщину 13,7 мм на протяжении 18 мм. По краям корпус имеет скосы под углом 45°.
Особенности вилки:
- надёжный контакт устанавливается только когда вилка вставлена до конца;
- когда вилка вставлена в розетку любого типа, токоведущие части недоступны для прикосновения;
- невозможно вставить вилку таким образом, чтобы один штырь касался токоведущих контактов розетки, а к другому можно было бы прикоснуться (хотя такое включение возможно в некоторые переходники и тройники, изготовленные без учёта норм безопасности).
Евровилки разработаны для маломощных устройств класса II, работающих в домашних условиях и не нуждающихся в защитном заземлении.
Типы электрических розеток и вилок со всего мира
Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.
Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.
Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.
Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.
Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.
Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.
Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.
Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.
Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.
Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.
АФРИКА
| СТРАНЫ | ТИП РАЗЪЕМА | НАПРЯЖЕНИЕ | ЧАСТОТА |
| Алжир | C,F | 230 В | 50 Гц |
| Ангола | C | 220 В | 50 Гц |
| Бенин | E | 220 В | 50 Гц |
| Ботсвана | М | 231 В | 50 Гц |
| Бурунди | C,E | 220 В | 50 Гц |
| Чад | D,E,F | 220 В | 50 Гц |
| Джибути | C,E | 220 В | 50 Гц |
| Египет | C | 220 В | 50 Гц |
| Эфиопия | D,J,L | 220 В | 50 Гц |
| Гана | D,G | 230 В | 50 Гц |
| Гвинея | C,E | 220 В | 50 Гц |
| Камерун | C,E | 220 В | 50 Гц |
| Кения | G | 240 В | 50 Гц |
| Камеры | C,E | 220 В | 50 Гц |
| Конго | C,E | 230 В | 50 Гц |
| Либерия | A,B | 120 В | 60 Гц |
| Ливия | D,L | 127 В | 50 Гц |
| Мадагаскар | C,E | 220 В | 50 Гц |
| Малави | G | 230 В | 50 Гц |
| Мали | C,E | 220 В | 50 Гц |
| Марокко | C,E | 127 В / 220 В | 50 Гц |
| Мавритания | C | 220 В | 50 Гц |
| Маврикий | C,G | 230 В | 50 Гц |
| Мозамбик | C,F,М | 220 В | 50 Гц |
| Намибия | М | 220 В | 50 Гц |
| Нигер | A,B,C,D,E,F | 220 В | 50 Гц |
| Нигерия | D,G | 240 В | 50 Гц |
| Центрально-Африканская Республика | C,E | 220 В | 50 Гц |
| Руанда | C,J | 230 В | 50 Гц |
| Сенегал | C,D,E,K | 230 В | 50 Гц |
| Сейшельские острова | G | 240 В | 50 Гц |
| Сьерра-Леоне | D,G | 230 В | 50 Гц |
| Сомали | C | 220 В | 50 Гц |
| Свазиленд | М | 230 В | 50 Гц |
| Судан | C,D | 230 В | 50 Гц |
| Танзания | D,G | 230 В | 50 Гц |
| Того | C | 220 В | 50 Гц |
| Тунис | C,E | 230 В | 50 Гц |
| Уганда | G | 240 В | 50 Гц |
| Кот – д’Ивуар | C,E | 230 В | 50 Гц |
| Республике Конго | C,D | 220 В | 50 Гц |
| Замбия | C,D,G | 230 В | 50 Гц |
| Зимбабве | DrG | 220 В | 50 Гц |
Датская розетка тип K
Эта розетка может смело претендовать на звание «самой дружелюбной» в мире — ее конструкция напоминает улыбающееся лицо. Помимо Дании и входящей в ее состав Гренландии тип К используется в Бангладеше и на Мальдивах — впрочем, там распространены сразу несколько типов розеток. К счастью, все эти различия не испортят ваш отпуск или деловую поездку — нужно всего лишь заранее приобрести подходящий переходник.
Розетка тип K
- Используется почти исключительно в Дании и Гренландии (полный список, нажмите здесь)
- 3 контакта
- Заземлена
- 16 A
- 220-240 В
- Гнездо, совместимое с типами штекеров C и K (небезопасная совместимость с E и F)
Как найти подходящую электронику на Джум
Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.
Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.
Типы штекера на али
Для того, чтобы после приобретения чайника его можно было включить в сеть в России без дополнительных манипуляций, нужно указать правильный тип при оформлении заказа. Здесь стоит обратиться к стандартам обозначений вилок напряжения. На 2021 год все еще в мире не пришли к единому штекеру, так как во всех государствах электрические сети имеют разные напряжения. Для России характерны 220 Вольт и 50 Гц.

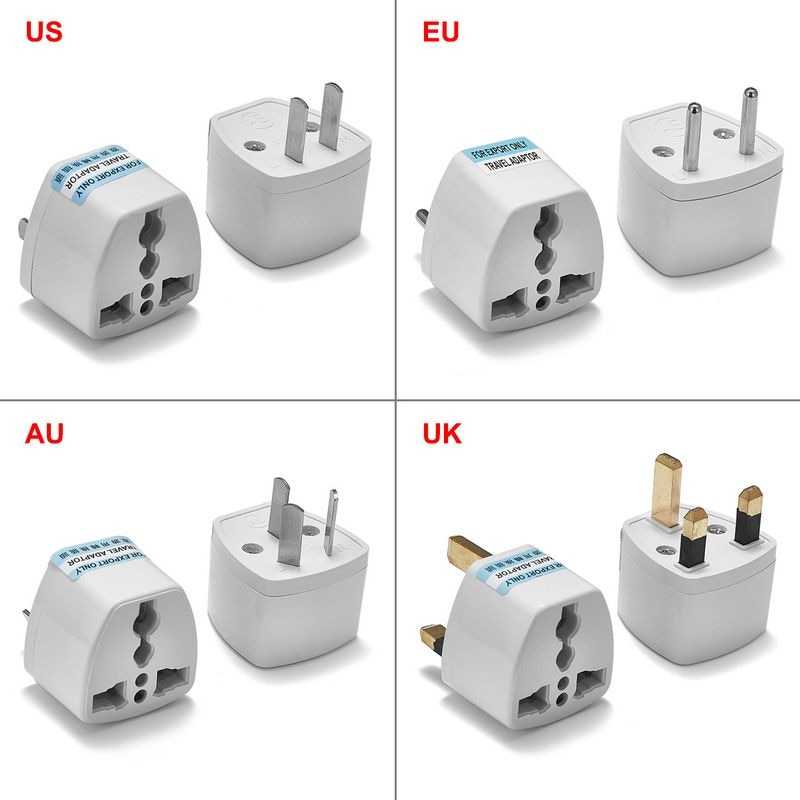

Это все теория, на практике покупатель получает разные виды вилок:
UK
AU
EU
US
Можно выделить несколько маркировок штекера для электроприборов на алиэкспресс:
- UK — стандарт розеточной вилки для Великобритании и некоторых других государств. Имеет 3 штыря, размещенных в разных плоскостях.
- AU — штекер для Китая, Сингапура и Австралии. 2 плоских штыря располагаются в наклонной плоскости относительно друг друга.
- EU plug — это тип штекера с алиэкспресс подходит для России. Вилка называется европейской. Также электроприборы с такой розеткой работают в Белоруссии, Турции и других странах бывшего СССР.
- US — штекер для электросетей в США, Японии и Южной Кореи. Имеет 2 плоских штыря, расположенных параллельно друг другу.
Отметим еще раз — из перечисленных типов вилок для розеток с алиэкспресс для России подойдет только EU. Выбирайте его при комплектовании товара.
Что обозначают данная маркировка и какую вилку выбрать для России?

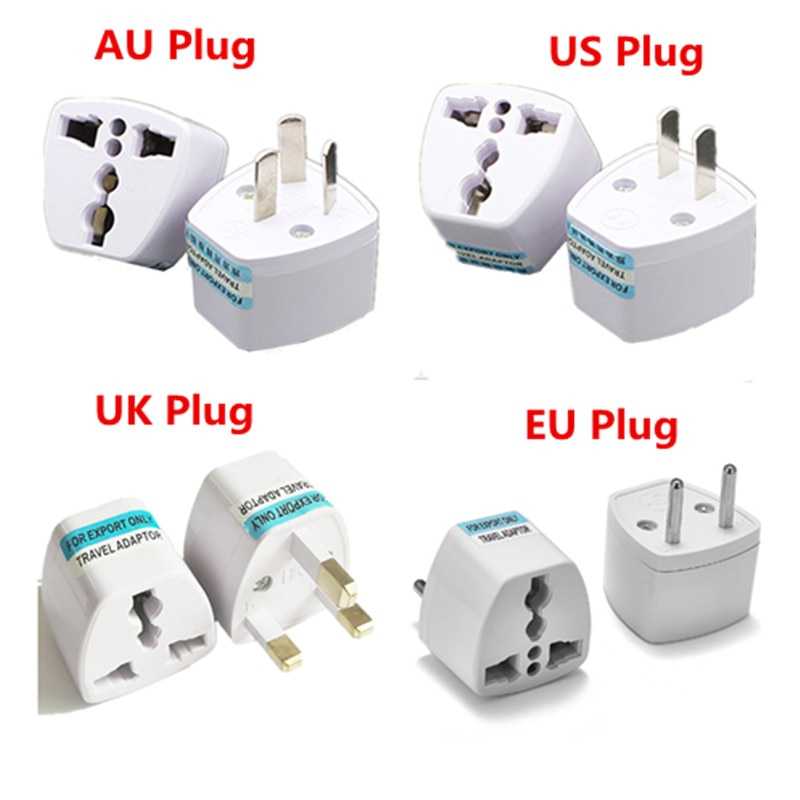

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:
- AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
- EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
- UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
- US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.
Случайно купил товар со другим штекером, что делать?
Допустив ошибку при покупке товара и выбрав штекер, который не подходит к нашим розеткам не расстраивайтесь. Страшного ничего нет. Данная проблема легко устраняется путем покупки переходника (адаптера) под нужный разъем. Такие продаются в магазинах, дефицита на них — нет.

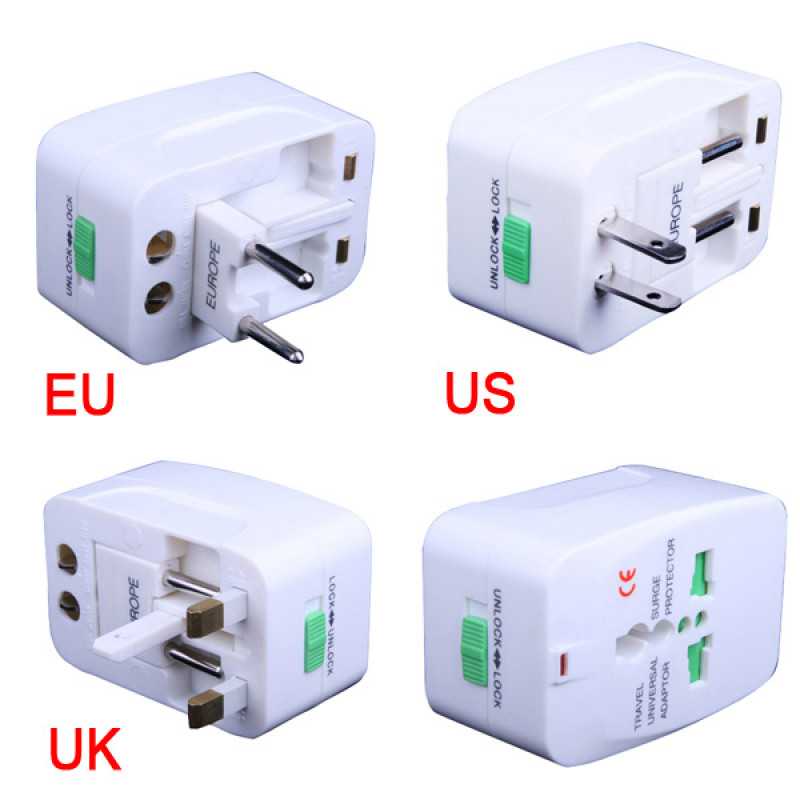

При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее.
Товары с китайскими вилками
Достаточно часто на Алиэкспресс новые, только появившиеся в продаже товары, продаются только с китайскими штепселями. Поэтому, при всем желании, вы не сможете купить товар с нужной вам вилкой.
Продавец, конечно, может положить к товару EU plug переходник, но вам следует обратить на него внимание. Если штыри адаптера достаточно тонкие и не до конца вставляются в розетку или вилка «болтается» в розетке, то во избежание проблем, связанных с плохим контактом (выгоранием вилки-розетки) — его следует заменить
Датская розетка тип K
Эта розетка может смело претендовать на звание «самой дружелюбной» в мире — ее конструкция напоминает улыбающееся лицо. Помимо Дании и входящей в ее состав Гренландии тип К используется в Бангладеше и на Мальдивах — впрочем, там распространены сразу несколько типов розеток. К счастью, все эти различия не испортят ваш отпуск или деловую поездку — нужно всего лишь заранее приобрести подходящий переходник.
Розетка тип K
- Используется почти исключительно в Дании и Гренландии (полный список, нажмите здесь)
- 3 контакта
- Заземлена
- 16 A
- 220-240 В
- Гнездо, совместимое с типами штекеров C и K (небезопасная совместимость с E и F)
АЗИЯ
| СТРАНЫ | ТИП РАЗЪЕМА | НАПРЯЖЕНИЕ | ЧАСТОТА |
| Афганистан | C,F | 220 V | 50 Гц |
| Саудовская Аравия | A,B,F,G | 110 В / 220 V | 60 Гц |
| Бахрейн | G | 230 В | 50 Гц |
| Бангладеш | A,C,D,G,K | 220 V | 50 Гц |
| Бутан | D,F,G | 230 В | 50 Гц |
| Бирма | C,D,F,G | 230 В | 50 Гц |
| Китай | А,I,G | 220 V | 50 Гц |
| Кипр | G | 240 V | 50 Гц |
| Филиппины | A,B,C | 220 V | 60 Гц |
| Индия | C,D | 230 В | 50 Гц |
| Индонезия | C,F,G | 127 V / 230 V | 50 Гц |
| Ирак | C,D,G | 230 В | 50 Гц |
| Иран | C,F | 230 В | 50 Гц |
| Израиль | H,C | 220 V | 50 Гц |
| Япония | A,B | 100 V | 50 Гц / 60 Гц |
| Йемен | А,D,G | 220 В / 230 В | 50 Гц |
| Камбоджа | A,C | 230 В | 50 Гц |
| Катар | D,G | 240 V | 50 Гц |
| Казахстан | C | 220 V | 50 Гц |
| Корея, Южная | A, B,C,F | 110 В / 220 V | 60 Гц |
| Северная Корея | A,C | 110 В / 220 V | 60 Гц |
| Кувейт | D,G | 240 V | 50 Гц |
| Лаос | A,B,C,E,F | 230 В | 50 Гц |
| Ливан | A,B,C,D,G | 110 В / 220 V | 50 Гц |
| Макао | D,G | 220 V | 50 Гц |
| Мальдивы | А,D,G,J,K,L | 230 В | 50 Гц |
| Малайзия | G | 240 V | 50 Гц |
| Монголия | C,E | 220 V | 50 Гц |
| Непал | C,D | 230 В | 50 Гц |
| Оман | G | 240 V | 50 Гц |
| Пакистан | C,D | 220V | 50 Гц |
| Сингапур | G | 230 В | 50 Гц |
| Шри-Ланка | D | 230 В | 50 Гц |
| Сирия | C,E,L | 220 V | 50 Гц |
| Таджикистан | C,l | 220 V | 50 Гц |
| Таиланд | A,C | 220 V | 50 Гц |
| Тайвань | A,B | 110 V | 60 Гц |
| Туркменистан | B,F | 220 V | 50 Гц |
| Турция | C,F | 230 В | 50 Гц |
| Узбекистан | C,l | 220 V | 50 Гц |
| Вьетнам | A,C,G | 127 V / 220 V | 50 Гц |
| Z.E.A. | G | 220 V | 50 Гц |
Несовместимость с британскими розетками
Евровилка с переходником BS 1363, защищённым предохранителем
Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363
Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:
- У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
- В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
- Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.
Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.
На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.
BS 546
В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.
АФРИКА
| СТРАНЫ | ТИП РАЗЪЕМА | НАПРЯЖЕНИЕ | ЧАСТОТА |
| Алжир | C,F | 230 В | 50 Гц |
| Ангола | C | 220 В | 50 Гц |
| Бенин | E | 220 В | 50 Гц |
| Ботсвана | М | 231 В | 50 Гц |
| Бурунди | C,E | 220 В | 50 Гц |
| Чад | D,E,F | 220 В | 50 Гц |
| Джибути | C,E | 220 В | 50 Гц |
| Египет | C | 220 В | 50 Гц |
| Эфиопия | D,J,L | 220 В | 50 Гц |
| Гана | D,G | 230 В | 50 Гц |
| Гвинея | C,E | 220 В | 50 Гц |
| Камерун | C,E | 220 В | 50 Гц |
| Кения | G | 240 В | 50 Гц |
| Камеры | C,E | 220 В | 50 Гц |
| Конго | C,E | 230 В | 50 Гц |
| Либерия | A,B | 120 В | 60 Гц |
| Ливия | D,L | 127 В | 50 Гц |
| Мадагаскар | C,E | 220 В | 50 Гц |
| Малави | G | 230 В | 50 Гц |
| Мали | C,E | 220 В | 50 Гц |
| Марокко | C,E | 127 В / 220 В | 50 Гц |
| Мавритания | C | 220 В | 50 Гц |
| Маврикий | C,G | 230 В | 50 Гц |
| Мозамбик | C,F,М | 220 В | 50 Гц |
| Намибия | М | 220 В | 50 Гц |
| Нигер | A,B,C,D,E,F | 220 В | 50 Гц |
| Нигерия | D,G | 240 В | 50 Гц |
| Центрально-Африканская Республика | C,E | 220 В | 50 Гц |
| Руанда | C,J | 230 В | 50 Гц |
| Сенегал | C,D,E,K | 230 В | 50 Гц |
| Сейшельские острова | G | 240 В | 50 Гц |
| Сьерра-Леоне | D,G | 230 В | 50 Гц |
| Сомали | C | 220 В | 50 Гц |
| Свазиленд | М | 230 В | 50 Гц |
| Судан | C,D | 230 В | 50 Гц |
| Танзания | D,G | 230 В | 50 Гц |
| Того | C | 220 В | 50 Гц |
| Тунис | C,E | 230 В | 50 Гц |
| Уганда | G | 240 В | 50 Гц |
| Кот – д’Ивуар | C,E | 230 В | 50 Гц |
| Республике Конго | C,D | 220 В | 50 Гц |
| Замбия | C,D,G | 230 В | 50 Гц |
| Зимбабве | DrG | 220 В | 50 Гц |
АФРИКА
| СТРАНЫ | ТИП РАЗЪЕМА | НАПРЯЖЕНИЕ | ЧАСТОТА |
| Алжир | C,F | 230 В | 50 Гц |
| Ангола | C | 220 V | 50 Гц |
| Бенин | E | 220 V | 50 Гц |
| Ботсвана | М | 231 V | 50 Гц |
| Burkinia Фасо | C,E | 220 V | 50 Гц |
| Бурунди | C,E | 220 V | 50 Гц |
| Чад | D,E,F | 220 V | 50 Гц |
| Джибути | C,E | 220 V | 50 Гц |
| Египет | C | 220 V | 50 Гц |
| Эфиопия | D,J,L | 220 V | 50 Гц |
| Гана | D,G | 230 В | 50 Гц |
| Гвинея | C,E | 220 V | 50 Гц |
| Камерун | C,E | 220 V | 50 Гц |
| Кения | G | 240 V | 50 Гц |
| Камеры | C,E | 220 V | 50 Гц |
| Конго | C,E | 230 В | 50 Гц |
| Либерия | A,B | 120 V | 60 Гц |
| Ливия | D,L | 127 V | 50 Гц |
| Мадагаскар | C,E | 220 V | 50 Гц |
| Малави | G | 230 В | 50 Гц |
| Мали | C,E | 220 V | 50 Гц |
| Марокко | C,E | 127 V / 220 V | 50 Гц |
| Мавритания | C | 220 V | 50 Гц |
| Маврикий | C,G | 230 В | 50 Гц |
| Мозамбик | C,F,М | 220 V | 50 Гц |
| Намибия | М | 220 V | 50 Гц |
| Нигер | A,B,C,D,E,F | 220 V | 50 Гц |
| Нигерия | D,G | 240 V | 50 Гц |
| Южная АФРИКА | М | 220 В / 230 В | 50 Гц |
| Rep. Центрально-Африканская Республика | C,E | 220 V | 50 Гц |
| Руанда | C,J | 230 В | 50 Гц |
| Сенегал | C,D,E,K | 230 В | 50 Гц |
| Сейшельские острова | G | 240 V | 50 Гц |
| Сьерра-Леоне | D,G | 230 В | 50 Гц |
| Сомали | C | 220 V | 50 Гц |
| Свазиленд | М | 230 В | 50 Гц |
| Судан | C,D | 230 В | 50 Гц |
| Танзания | D,G | 230 В | 50 Гц |
| Того | C | 220 V | 50 Гц |
| Тунис | C,E | 230 В | 50 Гц |
| Уганда | G | 240 V | 50 Гц |
| О. – Д’Ивуар | C,E | 230 В | 50 Гц |
| Dem. Республике Конго | C,D | 220 V | 50 Гц |
| Замбия | C,D,G | 230 В | 50 Гц |
| Зимбабве | DrG | 220 V | 50 Гц |
Устройство
Эта вилка, несмотря на внешнее сходство, не соответствует стандарту CEE 7/16: штыри не покрыты изоляцией на половину длины, не сходятся и не пружинят, а провод, видимо, имеет одинарную изоляцию
Штыри евровилки имеют длину 19 мм и диаметр 4 мм. Каждый штырь на протяжении 10 мм от корпуса покрыт изоляцией, диаметр изолированной части — 3,8 мм. Два контакта не параллельны друг другу, слегка сходятся и пружинят; их центры отстоят друг от друга на 17,5 мм на концах и на 18,6 мм у корпуса. Упругость штырей создаёт достаточное усилие для надёжного контакта в розетках любого поддерживаемого типа. Корпус вилки имеет ширину 35,3 мм и толщину 13,7 мм на протяжении 18 мм. По краям корпус имеет скосы под углом 45°.
Особенности вилки:
- надёжный контакт устанавливается только когда вилка вставлена до конца;
- когда вилка вставлена в розетку любого типа, токоведущие части недоступны для прикосновения;
- невозможно вставить вилку таким образом, чтобы один штырь касался токоведущих контактов розетки, а к другому можно было бы прикоснуться (хотя такое включение возможно в некоторые переходники и тройники, изготовленные без учёта норм безопасности).
Евровилки разработаны для маломощных устройств класса II, работающих в домашних условиях и не нуждающихся в защитном заземлении.
История
Конструкция евровилки была разработана в 1963 году и опубликована в XVI листе стандартов во второй редакции публикации № 7 международной комиссии по стандартам электрооборудования (International Commission on the Rules for the Approval of Electrical Equipment, CEE). В основу разработки легло большинство стандартов силовых розеток, распространённых на территории Европы. Евровилку также называют вилкой «CEE 7/16». В 1975 году она была также принята в техническом отчёте 83 Международной электротехнической комиссии (IEC) как вилка C5 (ныне IEC/TR 60083), а в июле 1990 года как европейский стандарт EN 50075.
Лучшие зарядные кабели USB Type-C
USB Type-C — один из самых популярных видов разъема на сегодняшний день. Xiaomi, Huawei, Samsung Galaxy, LG, Sony, Nokia, Asus, OnePlus, Honor, Meizu, Pocophone — это еще не полный список брендов, в которых имеются гаджеты с USB Type-C. Если вы хотите купить кабель USB Type C на Алиэкспресс по самой выгодной цене, то этот рейтинг поможет вам в этом. Представленные модели — одни из самых востребованных, некоторые из которых были заказаны более 43 тыс. раз и имеют более 25 тыс. отзывов.
6 Светодиодный кабель USB
- Можно выбрать длину шнура и цвет
- Разъем — 3.0
- Сила тока — 5 А
- Светодиодный индикатор
- Не перегревается
Кабель от Baseus с разъемом USB 3.0 для Android. Отлично подойдет для смартфонов Xiaomi, Huawei, Samsung и др. Заряжает гаджеты намного быстрее, чем обычные зарядные устройства. Шнур из нейлона и прорезиненное основание делают кабель гибким и устойчивым к повреждениям.
5 Кабель USB L-образный
- Гибкий, прочный шнур
- Длина до 3 м
- Быстрая зарядка
- Качественные материалы
Кабель USB Тип C от компании Ugreen имеет L-образный коннектор, что дает возможность удобно держать телефон в руках во время зарядки. Подходит для смартфонов с Андроид, заряжает быстро.
- Материал: цинковый сплав+нейлон
- Длина: 0,5 м, 1 м, 2 м, 3 м
- Цвет: Серый
- Сила тока — 3 А
4 Кабель от Olaf с L-образными коннекторами
- Внешнее покрытие кабеля — прочная джинсовая ткань
- 3 цвета на выбор
- Длина кабеля — до 2 м
- Низкая цена
Компания Olaf давно на рынке техники и славится качеством выпускаемой продукции. Представленный кабель имеет L-образную форму коннектора, который не будет мешать играм на телефоне во время подзарядки. Зарядка происходит максимально быстро — понадобится меньше часа, чтобы зарядить смартфон от 0 до 100%.
3 Кабель USB тип C от ZNP
- Качественные материалы
- Быстрая зарядка
- Гибкий надежный шнур
- Невысокая стоимость
- Длина — до 3 м
- 3 расцветки на выбор
Кабель для смартфонов с системой Андроид и разъемом типа C. Имеет надежную прорезиненную гибкую головку, благодаря чему прослужит очень долго. Внешняя оболочка кабеля изготовлена из высококачественного материала, не подверженного деформациям.
2 Светодиодный кабель от Baseus
- Длина кабеля — до 3 м
- Материалы: алюминиевый сплав + нейлон
- Разноцветное свечение
Кабель у основания светится разными цветами во время зарядки, благодаря чему вы сможете легко отыскать телефон в темноте, например, во время ночного отдыха или в машине. Поддерживает быструю зарядку, коннекторы надежно вставляются в разъемы и не шатаются.
1 Ленточный кабель для зарядки смартфонов
- Стильный внешний вид
- Много расцветок на выбор
- Быстрая зарядка
- Хорошая передача данных
Плоский переходник из мягкого и прочного силикона гибок и выдерживает низкие и высокие температуры. Внутри проволока из чистой меди, а провода более толстые, чем в обычном кабеле. Представлен в 5 расцветках: черной, белой, голубой, розовой, зеленой. Длина — 1,2 м.
Что с этим всем делать?
Не претендуем на истину в последней инстанции, но вот как поступаем мы. Дабы минимизировать количество различных переходников и зарядок, был приобретен такой девайс:
Да, это удлинитель, но не совсем обычный. Итак, что мы тут имеем?
- Две универсальные розетки;
- Три USB-порта по 5В и 1A;
- Вилка (штекер) удлинителя – Тип A.
Какие преимущества даёт такой девайс в поездках? Попробую перечислить всё по порядку:
- Во-первых, в такой удлинитель можно подключить приборы с любым типом вилки, кроме уж совсем экзотических. Если вы много путешествуете, то у вас могут накопиться устройства с различными вилками, например, как у нас, и вам не нужно будет для них покупать переходники;
- Во-вторых, три USB-порта позволят вам одновременно заряжать три гаджета, не используя их зарядки. Если зарядка уж совсем не стандартная, например с вилкой типа G, то можно её смело выкинуть, зачем таскать такую бандуру?;
- В-третьих, USB-порты уменьшают габариты самого удлинителя, если бы их не было, то пришлось бы покупать удлинитель с пятью розетками, что бы подключить столько же устройств;
- В-четвертых, вилка типа А на самом удлинителе, позволит вам без труда купить переходник (при необходимости) везде где угодно, так как такие переходники очень распространены;
Из списка видно, что устройство очень полезное, но, я думаю, что фотография ниже докажет всю его “мощь” .
Одновременная зарядка двух телефонов, планшета, внешнего аккумулятора и аккумулятора для фотоаппарата, и всё это в компактном и легком корпусе, не об этом ли мечтает каждый путешественник . А какими подобными устройствами в путешествиях пользуетесь вы?
СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА
| СТРАНЫ |
ТИП РАЗЪЕМА |
НАПРЯЖЕНИЕ |
ЧАСТОТА |
| Антигуа и Барбуда |
A,B |
230 В |
60 Гц |
| Аргентина |
C,l |
220 В |
50 Гц |
| Аруба (Нидерланды) |
A,B,F |
120 В |
60 Гц |
| Багамские острова |
A,B |
120 В |
60 Гц |
| Барбадос |
A,B |
115 В |
50 Гц |
| Белиз |
B,G |
110 В / 220 В |
60 Гц |
| Боливия |
A,C |
220 В / 230 В |
50 Гц |
| Бразилия |
A,B,C,I |
110 В / 220 В |
60 Гц |
| Чили |
C,L |
220 В |
50 Гц |
| Доминика |
D,G |
230 В |
50 Гц |
| Доминиканская республика |
А |
120 В |
60 Гц |
| Эквадор |
A,B |
110 В |
60 Гц |
| Гренада |
G |
230 В |
50 Гц |
| Гайана |
A,B,D,G |
240 В |
60 Гц |
| Гватемала |
A,B,G,I |
120 В |
60 Гц |
| Гаити |
A,B |
110 В |
60 Гц |
| Гондурас |
A,B |
110 В |
60 Гц |
| Ямайка |
A,B |
110 В |
50 Гц |
| Канада |
A,B |
120 В |
60 Гц |
| Колумбия |
A,B |
110 В |
60 Гц |
| Коста-Рика |
A,B |
120 В |
60 Гц |
| Куба |
A,B,C,F |
110 В / 220 В |
60 Гц |
| Мексика |
A,B |
127 В |
60 Гц |
| Никарагуа |
А |
120 В |
60 Гц |
| Панама |
A,B |
110 В |
60 Гц |
| Парагвай |
C |
220 В |
50 Гц |
| Перу |
A,B,C |
220 В |
60 Гц |
| Пуэрто-Рико |
A,B |
120 В |
60 Гц |
| Уругвай |
C,F,I,L |
220 В |
50 Гц |
| Сент-Китс и Невис |
D,G |
230 В |
60 Гц |
| Сент-Люсия |
G |
240 В |
50 Гц |
| Сент-Винсент |
A,C,E,G,J,K |
230 В |
50 Гц |
| Сальвадор |
A,B |
115 В |
60 Гц |
| Суринам |
C,F |
127 В |
60 Гц |
| Тринидад и Тобаго |
A,B |
115 В |
60 Гц |
| США |
A,B |
120 В |
60 Гц |
| Венесуэла |
A,B |
120 В |
60 Гц |
| Сент-Китс и Невис |
D,G |
230 В |
60 Гц |
| Сент-Люсия |
G |
240 В |
50 Гц |
| Сент-Винсент |
A,C,E,G,J,K |
230 В |
50 Гц |
| Сальвадор |
A,B |
115 В |
60 Гц |
| Суринам |
C,F |
127 В |
60 Гц |
| Тринидад и Тобаго |
A,B |
115 В |
60 Гц |
| США |
A,B |
120 В |
60 Гц |
| Венесуэла |
A,B |
120 В |
60 Гц |
Устройство
Эта вилка, несмотря на внешнее сходство, не соответствует стандарту CEE 7/16: штыри не покрыты изоляцией на половину длины, не сходятся и не пружинят, а провод, видимо, имеет одинарную изоляцию
Штыри евровилки имеют длину 19 мм и диаметр 4 мм. Каждый штырь на протяжении 10 мм от корпуса покрыт изоляцией, диаметр изолированной части — 3,8 мм. Два контакта не параллельны друг другу, слегка сходятся и пружинят; их центры отстоят друг от друга на 17,5 мм на концах и на 18,6 мм у корпуса. Упругость штырей создаёт достаточное усилие для надёжного контакта в розетках любого поддерживаемого типа. Корпус вилки имеет ширину 35,3 мм и толщину 13,7 мм на протяжении 18 мм. По краям корпус имеет скосы под углом 45°.
Особенности вилки:
- надёжный контакт устанавливается только когда вилка вставлена до конца;
- когда вилка вставлена в розетку любого типа, токоведущие части недоступны для прикосновения;
- невозможно вставить вилку таким образом, чтобы один штырь касался токоведущих контактов розетки, а к другому можно было бы прикоснуться (хотя такое включение возможно в некоторые переходники и тройники, изготовленные без учёта норм безопасности).
Евровилки разработаны для маломощных устройств класса II, работающих в домашних условиях и не нуждающихся в защитном заземлении.
Как появились электрические розетки
Первый патент с описанием электрической розетки Харви Хаббелла (1904 год)
Электрическая розетка – это электротехническое устройство для механического соединения и разъединения электрических цепей.
Изначально электричество в быту использовалось исключительно для освещения и приборов, работавших от сети просто не существовало. При появлении первых устройств, работавших от сети переменного тока, их подключение осуществлялось через патрон вместо лампочки. Это было неудобно и не очень безопасно.
Так уже в начале XX века разработчики впервые задумались о создании нового стандарта подключения к сети для электроприборов. В 1904 встречается первое упоминание о регистрации патента на розетку и вилку. Автором числился Харви Хаббелл (Harvey Hubbell).
Патент электрической розетки Альберта Бюттнера (1926 год)
За следующие несколько лет многие производители электроники начали придерживаться данного стандарта, но другие предпочитали способ подключения через переходники для патронов Эдисона.
Позднее стало очевидно, что кроме питания электроприборам нужно дополнительное заземление. В 1926 году Альберт Бюттнер (Albert Büttner) запатентовал привычную сегодня систему Schuko с контактом для заземления.
Аналогичные разработки велись в других странах мира, что привело к появлению большого количества новых стандартов розеток и вилок для подключения электроприборов.
Такие разногласия часто были вызваны экономическими факторами, когда в развивающихся странах не хотели платить за дорогие патенты или быть зависимыми от других стран. Иногда решение создать свой собственный стандарт подключения носило исключительно политический характер, когда государство хотело казаться гордым и независимым от соседей.
Кроме самого способа подключения отличались и основные параметры проводимых электросетей. В разных частях света использовали разные напряжение и частоту, что делало невозможным подключение заграничных приборов даже после смены вилки.
Краткая история электрических вилок
Комплект, при помощи которого осуществляется подключение бытовых приборов к сети электрического тока, называется «штепсельный соединитель». В его состав входят:
- розетка – разъём в виде гнезда, к которому подводится электроэнергия;
- вилка – неподвижно установленное или соединённое с прибором при помощи кабеля приспособление для подключения к электросети.
Харви Хаббелл Патент на штепсельное соединение в виде розетки и вилки в 1904 году получил Харви Хаббелл. Внедряя новый тип соединения, он предполагал заменить небезопасное подключение электроприборов с помощью ламповых патронов (метод Эдисона). Примерно к 1920 году метод Хаббелла начал внедряться повсеместно. Окончательно утвердиться в качестве безопасного и простого средства доставки электроэнергии к бытовым приборам помогло изобретение Альбертом Бюттнером в 1926 году системы шутцконтакта (Schuko) – комплекта, состоящего из заземлённой с помощью скобообразных контактов розетки и силовой вилки.
Внедрение новшеств в разных странах в XX веке шло параллельно с развитием и утверждением стандартов электрических сетей. Они включают два основных параметра:
- напряжение (единица измерения – Вольт);
- частота (единица измерения – Герц).
Интересно, что в одной стране может использоваться как один стандарт, так и несколько. Некоторые страны пришли к решению о согласовании стандартов. На сегодняшний день их, по меньшей мере, двенадцать.
