Электрозащитные средства и предохранительные приспособления

Общие правила хранения

Средства защиты надо хранить в условиях, которые сохраняют их исправность и возможность использования. Эти условия таковы:

защищенность от механических повреждений, влаги и грязи;
хранение в закрытых помещениях;
хранение в специально оборудованных местах.

Крупные устройства типа штанг или клещей должны храниться на специальных щитах с крючками, а малогабаритные средства – на стеллажах или в шкафах.

имеет потенциальную опасность для персонала

Для защиты персонала необходимо использовать электрозащитные средства, которые бывают коллективными и индивидуальными, основными и дополнительными.

При выборе средств электрозащиты надо производить проверку их внешнего вида и соответствия их качества государственным стандартам.

Назначение и характеристики

В процессе действий работников в электроустановках всегда имеется вероятность того, что даже самые совершенные используемые средства защиты не смогут обеспечить их безопасность. Например, при нахождении людей вблизи токоведущих частей имеется возможность их случайного касания.

Для предотвращения негативного воздействия такого явления на организм необходима специальная изоляция для работника и инструмента. Другой пример – случайная подача питания на отключенные сети, на которых производится ремонт.

Для предотвращения возможного в таком случае удара ремонтников электротоком надо также использовать какие-то методы, предотвращающие несчастный случай.

Количество таких средств достаточно велико. При этом для их разных типов имеется свой набор характеристик, который отличается друг от друга. Например, для таких предметов, как перчатки, галоши или боты, приводится диапазон рабочих температур, материал, из которого они сделаны, размер, а также требования к проверке.

Для более сложных устройств, например, электроизмерительных клещей, представляющих собой трансформатор с цифровой индикацией величины протекающего тока, характеристики прибора включают большое количество параметров. Наряду с условиями, эксплуатации и габаритами прибора приводятся диапазоны измеряемых параметров сети.

Средства индивидуальной защиты для работы в электроустановках

Инга Васильева

Эксперт по подбору средств защиты

С целью обеспечения безопасности в работе с электрическим оборудованием и распределительными устройствами каждому работнику выдаются индивидуальные средства индивидуальной защиты (СИЗ). Все средства должны быть сертифицированы, а значит, соответствовать ГОСТам, а работников следует научить, как использовать СИЗы.

Для защиты головы от влаги, механического повреждения и удара током используется диэлектрическая каска. Она оснащена изоляцией, которая предотвратит случайные контакты с электрическими проводниками под напряжением. Боковые части каски обычно оснащены вентиляционными отверстиями, которые при необходимости закрываются специальными щитками. На голове каска фиксируется подбородочными ремнями, а также регулируемыми налобными лентами.

Защитные очки электрика имеют важную особенность – в их конструкции отсутствуют металлические элементы. Заушники очков дополнительно оснащены фиксаторами, предупреждающими их падение. Линзы выполнены из упрочненного прозрачного оргстекла. Благодаря особой форме очков, глаза работника защищены от искр и летящих осколков со всех сторон.

Рабочий костюм изготавливается из материала с термо- и огнестойкими пропитками

Также важно, чтобы костюм мог максимально защитить от электрической дуги. В зависимости от времени года, выдается летний или зимний комплект

Брюки и куртки оснащаются несколькими карманами, чтобы работник мог в них разместить все необходимые в работе предметы.

Респиратор – средство зашиты органов дыхания, защищает от пыли и вредоносных газов. Респираторы отличаются степенью фильтрации воздуха, а также могут быть одноразовыми и многоразовыми. Так как респиратор должен прилегать к лицу плотно, необходимо подбирать модель соответствующего размера.

Фильтрующий противогаз также входит в перечень обязательных средств защиты для электриков в аварийных ситуациях, в моменты возгораний проводки или электроустановок. Благодаря фильтрующим элементам, он предотвращает попадание угарного газа в органы дыхания.

Комбинированные рукавицы являются защитой в тяжелой, грубой работе. Изготавливаются они из суровых, огнестойких тканей и имеют особо прочные наладонники. Зимние рукавицы утеплены изнутри мехом.

Рабочая обувь выдается каждому работнику на один год две пары – зимняя и летняя. Ботинки электрика не имеют металлическую фурнитуру. Чаще всего они изготавливаются из натуральной кожи, так как она устойчива к воспламенениям. Защитные вставки выполняются из термостойкого поликарбоната.

Диэлектрические галоши или боты из резины защищают от шагового напряжения, отличаются между собой высотой голенищ. Относятся к дополнительным средствам электробезопасности и используются с электроустановках до 1000 В и свыше 1000 В соответственно.

Диэлектрические перчатки защищают от поражения электрическим током пальцев рук и ладоней. Изделия выполнены из резины и отличаются формой: могут быть пятипалыми и двупалыми. По способу производства делятся на шовные и бесшовные. Все диэлектрические перчатки имеют свою маркировку и могут применяться только в указанной величине напряжения.

Страховочный пояс выдается электромонтерам, работающим на высоте. Он помогает работнику надежно зафиксироваться на месте выполнения работ и предотвращает падение. Изделие состоит из ремня с регулирующейся застежкой, подкладки-кушака, привязи и строп.

Все вышеперечисленные средства выдаются работникам персонально. Каждое из них должно быть сертифицированным.

Классификация средств защиты

Средства защиты от поражения электрическим током подразделяются по следующим основным категориям:

защитные изделия коллективного пользования;
индивидуальные средства, позволяющие защитить работающего человека от высокого напряжения;
технические устройства, обеспечивающие безопасность эксплуатации оборудования.

К первой категории относятся косвенные средства защиты: оградительные щиты и барьеры, предупреждающие плакаты и специальные знаки. Они позволяют обезопасить оператора при производстве работ как организационно, так и технически.

Индивидуальные средства защиты

Средства индивидуальной защиты от электрического тока включают в свой состав следующие наименования:

защитная изолирующая одежда;
специальная обувь и очки;
резиновые перчатки и коврики;
прорезиненные накладки на рабочий инструмент.

В соответствии с положениями Межотраслевых Правил допуск к работе разрешается только при наличии индивидуального защитного снаряжения

По важности используемых средств они делятся на основные и вспомогательные приборы и инструменты. К первой группе относят диэлектрические перчатки, электроинструмент с изолированными ручками и измерительные клещи

Вторая группа (дополнительная) представлена такими наименованиями, как диэлектрические галоши и ковры, а также изолирующие подставки и накладки

Вторая группа (дополнительная) представлена такими наименованиями, как диэлектрические галоши и ковры, а также изолирующие подставки и накладки.

Технические меры защиты

К техническим способам защиты от поражения электрическим током относят следующие меры:

применение электрических проводов в двойной изоляции, дополненной защитной оболочкой;
использование специального оборудования: автоматов и устройств защитного отключения;
обязательное заземление всего включенного в сеть оборудования и электроприборов.

Каждый из этих подходов позволяет защитить человека в аварийной ситуации – если повреждена двойная изоляция, например.

Средства защиты в электроустановках

Воспользоваться помощью индивидуальных защитных средств можно лишь в том случае, если соблюдается установленный порядок их эксплуатации. В соответствии с требованиями Межотраслевых Правил при их применении придерживаются следующих рекомендаций:

пользоваться допускается только теми приборами и инструментом, у которых имеется специальная маркировка с указанием изготовителя, года выпуска и отметки о последней поверке;
изолирующие электрозащитные средства разрешено использовать только по их прямому назначению;
инструменты применяются для измерения электрических величин, на которые они рассчитаны;
при работе с ними не допускается прикасаться непосредственно к рабочей части, располагающейся за пределами ограничительного кольца (упора).

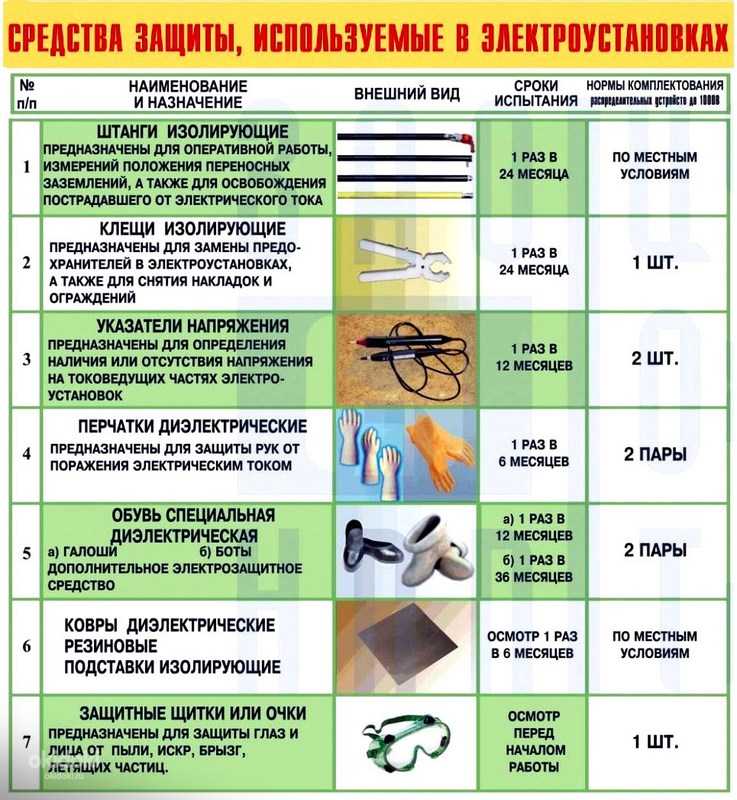

Стенд со средствами защиты

К порядку хранения предъявляются следующие требования:

все измерительные инструменты и спецодежда хранятся в надежно закрытых помещениях без доступа посторонних лиц;
изделия из резины и полимеров, постоянно находящиеся в эксплуатации, содержатся в шкафах или на полках стеллажей отдельно от других средств защиты;
все изделия, находящиеся в складском запасе хранятся только в сухих помещениях при температуре воздуха от 0 до 30 градусов;
изолирующие штанги, а также измерительные клещи и специальные указатели напряжения содержатся в условиях, исключающих прогиб их корпуса и соприкосновение с инородными предметами.

Защитное средство, позволяющее уберечь людей от удара электрическим током – очень широкое понятие, включающее в себя не только индивидуальные предметы. К нему относят и специальные мероприятия организационного или технического плана, повышающие безопасность работы с электрооборудованием.

Основные меры защиты

Следует отметить, что перечислить все меры достаточно сложно, так как все они привязываются к конкретному оборудованию или видам работ. Более того, разные правила и нормы призваны регулировать отличительные вопросы в организации операций, конструктивных особенностях или эксплуатации электрических установок.

Организационные и технические

Один из основных документов, на которые следует опираться — Правила охраны труда при эксплуатации электроустановок. Именно они утверждают, что прежде, чем приступать к каким-либо действиям с электрическими приборами или их компонентами, обслуживающий персонал обязан выполнить ряд мер, которые позволят им избежать электрической травмы от тока. Все эти меры имеют четкое деление на организационные и технические в соответствии с п.2.1.1. и п.3 РД 153-34.0-03.150-00 соответственно.

Организационные мероприятия обязывают:

Оформить в установленном порядке планируемую работу ( по наряду, распоряжению или инструктажем);
Организовать подготовку рабочего места с последующим допуском персонала;
Осуществлять постоянный надзор во время работы в тех устройствах, где довольно большой риск поражения;
При необходимости, оформить перерывы, перевести на следующее место, вывести персонала после окончания.

В части технических мероприятий для предотвращения поражения электрическим током обслуживающий персонал обязан:

Выполнить установленные коммутации и принять меры, которые воспрепятствуют подаче напряжения при ошибочном или самопроизвольном переключении;
Вывесить на элементы управления соответствующие плакаты безопасности;
Проверить наличие или отсутствие рабочего или наведенного потенциала;
Наложить переносные или включить стационарные заземления;
Оградить место выполнения работ и указать его плакатами безопасности, обозначить места, приближение к которым несет угрозу воздействия электрической энергии.

Вышеприведенный комплекс мер, препятствующий поражению током, является общим для всех сфер. Однако в каждой отрасли он может дополняться или видоизменяться в зависимости от типа эксплуатируемых устройств, а также с учетом категории выполняемых работ.

Меры по содержанию

Если предыдущие нормы устанавливали меры безопасности, которые должны соблюдаться перед началом работы, то существуют аналогичные меры, устанавливаемые ПТЭЭП и ПУЭ, но уже касательно технического состояния, конструктивных и рабочих параметров, как на этапе монтажа, так и в процессе дальнейшей эксплуатации электрооборудования.

Сюда входят:

Проверка состояния изоляции проводов, обмоток, изоляторов и прочих диэлектрических частей в части сопротивления электрическому току;
Наличие и состояние заземляющих устройств, мест соединения и подключения, параметры переходного сопротивления электрическому току;

Рис. 1. Проверка состояния защитного заземления

Измерение переходного сопротивления в местах соединения токоведущих частей, осмотр их технического состояния;
Соответствие цветовой маркировки фаз, нулевых проводников, линий защитного заземления;
Наличие диспетчерских наименований и знаков безопасности.

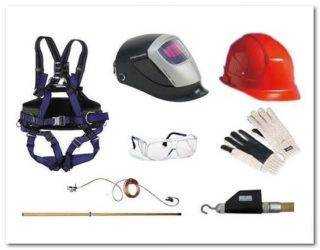

Средства индивидуальной защиты

К категории СИЗ относятся:

защитные каски, очки и щитки;
рукавицы (перчатки), специальная защитная одежда, противогазы и респираторы;
монтажные пояса и страховочные канаты.

Первые в перечне изделия используются для защиты головы от механических ударов, а также от токового воздействия при случайном соприкосновении с оголенными проводами. Очки и щитки нужны для того, чтобы уберечь лицо и глаза от слепящего света электрической дуги, частиц грязи и пыли, УФ и ИК излучения.

Используемые при работе перчатки обеспечивают защищенность рук от непредвиденных травм, ожогов и порезов. Монтажные пояса гарантируют защиту персонала от случайного падения с высоты при проведении высотных работ. Страховочный канат предназначен для закрепления карабином предохранительного пояса с целью защиты работающих при падении с высоты при выполнении трудовых операций на высоте.

Комплекты, используемые при сварке, необходимы для защиты тела от опасного действия электрической дуги. В них входит каска с защитным лицевым экраном, термостойкий подшлемник и перчатки из плотной ткани.

Охрана труда в электроэнергетике

Классификация электрозащитных средств

При работе в электроустановках человек подвергается опасности поражения электрическим током. Для обеспечения безопасности работы, помимо защитных мер, таких как, заземление, автоматическое отключение питания, уравнивание и выравнивание потенциалов и др., также применяют специальные электротехнические изделия, называемые электрозащитными средствами. В отличие от защитных мер, которые являются частью электроустановки, защитные средства работник приносит на рабочее место и использует только во время выполнения работ.

К электрозащитным средствам относятся:

электроизолирующие штанги всех видов (оперативные, измерительные, для установки заземлений);

Электрозащитные средства делятся на основные и дополнительные. Основные электрозащитные средства – это такие средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок и которые позволяют работать на токоведущих частях, находящихся под напряжением. Дополнительные электрозащитные средства – средства защиты дополняющие основные средства, а так же служащие для защиты от напряжения прикосновения и напряжения шага, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения электрическим током, а применяются совместно с основными электроизолирующими средствами.

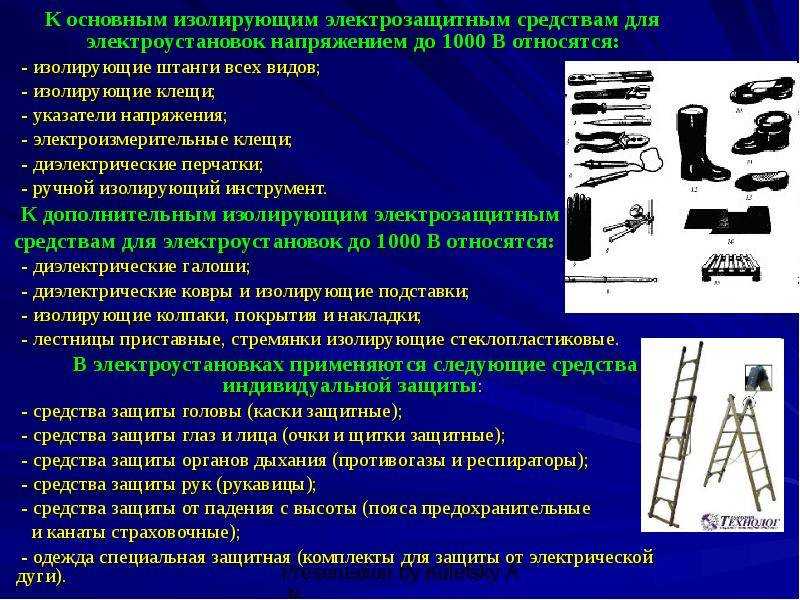

К основным электрозащитным средствам, используемым в электроустановках до 1000 В, относятся:

электроизолирующие штанги всех видов;
указатели напряжений;
электроизолирующие и электроизмерительные клещи;
ручной электроизолирующий инструмент;
электроизолирующие перчатки;
электроизолирующие средства и приспособления для проведения работ под напряжением на ВЛ 0,4 кВ.

К дополнительным электрозащитным средствам, используемым в электроустановках до 1000 В, относятся:

электроизолирующие галоши, ковры и подставки;
электроизолирующие накладки и колпаки;
заземления переносные;
плакаты и знаки безопасности;
оградительные устройства;
лестницы приставные и стремянки электроизолирующие стеклопластиковые.

К основным электрозащитным средствам, используемым в электроустановках выше 1000 В, относятся:

электроизолирующие штанги всех видов;
указатели напряжений;

https://youtube.com/watch?v=ZSmdJPFm0P4

К дополнительным электрозащитным средствам, используемым в электроустановках выше 1000 В, относятся:

электроизолирующие перчатки, боты, ковры и подставки;
электроизолирующие накладки и колпаки;
штанги для переноса и выравнивания потенциала;
сигнализаторы наличия напряжения индивидуальные;
лестницы приставные и стремянки электроизолирующие стеклопластиковые;
заземления переносные, в том числе набрасываемые;
плакаты и знаки безопасности;
оградительные устройства.

https://youtube.com/watch?v=zAXwEydQzXE

Проверьте, насколько хорошо Вы изучили вопрос «Классификация электрозащитных средств в электроустановках», ответив на несколько контрольных вопросов.

Человеческий организм очень чувствителен к протекающему по нему электрическому току.

Так при протекании через тело тока более 10 -15 мА у человека появляются судороги, он не может самостоятельно оторваться от токоведущего провода и, в результате этого, возможна смерть в течение нескольких секунд.

При токах в 25-50 мА возникают спазмы дыхательных путей, и потерпевший может умереть от удушья. При токах в 100 – 150 мА возникает фибрилляция сердечных мышц. В этом случае возможна гибель от электрического удара и термических ожогов.

Поэтому при работе в электроустановках для персонала должны быть использованы индивидуальные средства защиты от воздействия электрического тока до 1000В и выше 1000В.

Дополнительные электрозащитные средства в электроустановках

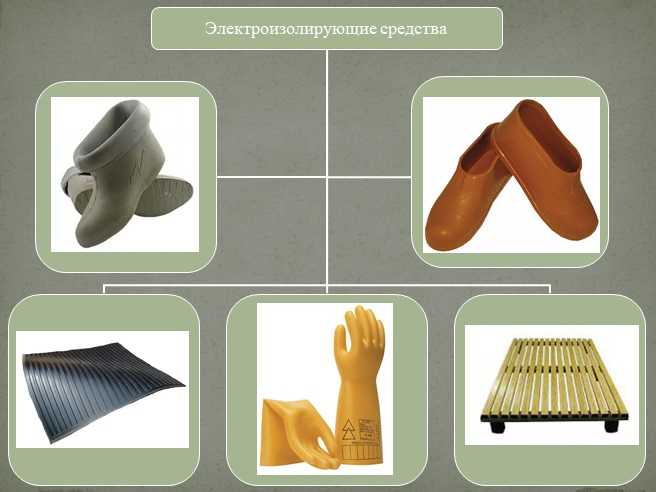

К дополнительным изолирующим электрозащитным средствам относятся диэлектрические перчатки, боты, резиновые коврики и дорожки, изолирующие подставки на фарфоровых изоляторах и переносные заземления.

Переносные заземления применяются для защиты людей, работающих на отключенных токоведущих частях, от ошибочно поданного или наведенного напряжения. Они состоят из зажимов для присоединения к заземляемым проводам, заземляющего проводника для заземления и закорачивания между собой токоведущих частей всех фаз установки и наконечника или струбцины для присоединения к заземлителю или заземленным конструкциям.

Переносные заземления с помощью специальных проводников и зажимов замыкают токоведущие части накоротко и соединяют их с землей. Их изготовляют из гибкого медного провода с сечением жил, рассчитанным на термическую устойчивость при протекании токов короткого замыкания, но не менее 25 и 16 мм2 для электроустановок выше 1000 В и до 1000 В соответственно.

Наложение переносного заземления выполняют в такой последовательности: вначале заземляющий проводник присоединяют к заземляющему устройству, а затем накладывают закорачивающие проводники на фазные провода. Снимают переносное заземление в обратном порядке. Операции с переносным заземлением оператор выполняет с помощью изолирующей штанги в диэлектрических перчатках, стоя на изолирующем основании (коврике или подставке) или в диэлектрических ботах.

2944

Закладки

Последние публикации

Новинка АНТРАКС — линейка индикаторов короткого замыкания ИКЗ-В6х с питанием от линии

Вчера, в 12:10

Энергетики «Калугаэнерго» ведут работы по пресечению фактов хищения электроэнергии

24 января в 15:47

В 2022 году сотрудники Удмуртэнерго выявили 205 сайтов-мошенников

24 января в 11:30

Игорь Маковский: проект по собственному производству металлоконструкций доказал свою эффективность с момента запуска

24 января в 10:38

Компания «КРУГ» сообщает о выходе новой версии 4.4 SCADA КРУГ-2000

23 января в 18:53

Собственные инвестиции TDМ ELECTRIC в развитие производства за три года превысили 1,7 млрд рублей

23 января в 18:05

Итоговая партия оборудования отправилась в ультрасовременную Поликлинику Воронежа!

23 января в 11:31

Игорь Маковский: брянские энергетики реализуют крупные инфраструктурные проекты и обеспечивают надёжное электроснабжение региона

23 января в 11:13

Игорь Маковский: Климовский РЭС «Брянскэнерго» продолжает обеспечивать надёжное электроснабжение в условиях огневого воздействия

20 января в 19:37

Александр Богомаз и Игорь Маковский обсудили вопросы функционирования электросетевого комплекса Брянской области в 2023 году

20 января в 15:07

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

254058

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

54381

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00

45434

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

28936

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

23591

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

21505

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

19920

Схемы и группы соединений обмоток трансформаторов

7 января 2012 в 10:00

15177

Правильная утилизация батареек

14 ноября 2012 в 10:00

15157

Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00

14384

Основные средства защиты

Мы уже упоминали, что значащим фактором является класс напряжения, поэтому перечислим отдельно спецсредства с учетом этой характеристики.

До 1000 В

В эту группу входят следующие виды средств индивидуальной защиты:

Оперативные и измерительные штанги. Первые предназначены для выполнения различных работ, начиная от замены предохранительных устройств и заканчивая коммутацией разъединителей или установкой заземления. Вторые используются для проверки электросоединений путем измерения на контактах уровня потенциала, температуры и других характеристик. Помимо этого практикуется выпуск универсальных специальных штанг, сочетающих в себе качества первых и вторых.
Универсальная изолирующая штанга
Изолирующие клещи, они предназначены для замены предохранителей, удаления изоляционных накладок и других оперативных операций. Когда проводятся испытания клещей и других СИЗ, будет рассказано отдельно.
Пример применения изолирующих клещей
Электроизмерительные приборы, например, клещи для замера тока или указатели напряжения (далее УН). С их помощью осуществляется снятие показателей с токоведущих элементов.
Перчатки из диэлектрического материала. Несмотря на то, что данный вид защитных средств рассматривали выше, необходимо рассказать о них более детально. Перчатки, как и другие виды диэлектрической одежды, допускается использовать только в сухом состоянии. Перед эксплуатацией необходимо выполнить проверку на наличие механических повреждений и целостности изделия. Проще всего это сделать, сворачивая перчатку, наполненную воздухом, что позволит обнаружить прокол, если таковой имеется.
Специализированный ручной инструмент, на который нанесено изолирующее покрытие.
Набор диэлектрических инструментов
