Трещит автомат под нагрузкой что делать?

Поиск неисправности при срабатывании автоматического выключателя: алгоритм действий

Без особой причины автомат никогда не отключится, а значит, имеет место нештатная ситуация, заставившая обесточить цепь. Поэтому прежде чем включить его снова, нужно понять, почему он сработал, обнаружить неполадку, и устранить ее. Только после этого можно перевести устройство в рабочее состояние. Рассмотрим два наиболее распространенных срабатывания и алгоритм поиска неисправностей.

Выбивает автомат, отвечающий за линию розеток

• Сразу после срабатывания защиты следует отключить от розеток, подключенных к этому автоматическому выключателю, всех потребителей. Стоит прикинуть суммарную нагрузку, которая была подключена. Есть вероятность, что была непроизвольная перегрузка линии. Это нужно учесть, и в дальнейшем не допускать одновременного включения большого количества потребителей.
• Включить автомат, если повторного срабатывания защиты не произошло, то, скорее всего, произошла перегрузка линии или короткое замыкание в каком-либо из электроприборов. Если устройство защиты не включается, то можно говорить о коротком замыкании или в контактах розетки, или в самом подводящем кабеле.

Порядок действий, если автоматический выключатель отключился без нагрузки

• Осмотреть розетки на предмет подгораний, если таковые есть, то разобрать или заменить.
• Визуальный осмотр ничего не дал, то стоит допустить, что произошел пробой изоляции в подводящих проводах.
• Возможен слабый контакт или неисправность самого автомата. После устранения неполадки или замены можно пробовать подать напряжение на линию.

Порядок действий, если автомат включился без нагрузки

• Выключить устройство защиты и подключить к той же розетке один из электроприборов, который был ранее сюда включен.
• Включить автоматический выключатель, если он опять сработал, то данный прибор неисправен. Если срабатывания не произошло, то включить по очереди все потребители, которые работали до момента отключения защиты. Таким образом можно найти неисправный электроприбор.

Срабатывает автоматическая защита, отвечающая за линию освещения

Неисправность в линиях освещения обнаруживается, как правило, в момент включения люстры. Здесь сразу все понятно, но такая ситуация бывает не всегда. Как же тогда поступить? Алгоритм действий простой и вполне доступен любому:

• Перевести все клавиши выключателей в режим «Выключено». Этим обесточивается фазный провод, идущий на светильники.
• Выкрутить лампочки, осмотреть их и патроны – обычно после КЗ на лампе и цоколе остаются следы нагара. Где обнаружены такие последствия, там и произошла неисправность. Светильник нужно демонтировать, осмотреть состояние проводки и патрона, при необходимости заменить.
• Когда ничего подозрительного на лампах и патронах не обнаружено – включить автомат. Если он снова сработал, то стоит искать замыкание в самой проводке. Это может случиться как в распределительной коробке, так и где-либо по линии. Второй вариант – автоматический выключатель включился, значит, идем дальше.

• Теперь время включать поочередно освещение, если на какой-то клавише сработал автомат, то нужно искать поломку в проводке данного светильника.
• Если после включения выключателей защита не сработала, нужно ввернуть все лампочки на место, и пробовать поочередно включать клавиши. Это поможет обнаружить дефектную лампочку.

Выполняя любые работы по поиску неисправностей, будьте аккуратны и осторожны, потому что не исключены повторные короткие замыкания. При малейших сомнениях лучше обратиться к специалистам-электрикам, которые имеют опыт подобной работы.

Причины нагрева

Любой автоматический выключатель нагревается во время работы. Причина этого явления — встроенная тепловая защита, отключающая автомат при перегрузке.

Действующим элементом этого расцепителя является биметаллическая пластинка, которая изгибается при нагреве. Конец пластины давит на механизм выключателя, что приводит к срабатыванию защиты.

Нагрев теплового расцепителя происходит при протекании по нему электрического тока, из-за чего автомат всегда немного теплее окружающей среды, однако его температура не должна превышать 60-70°С.

Если корпус аппарата нагрет выше допустимой температуры и при этом происходит частое отключение устройства без превышения нагрузки на линии, то причиной перегрева, скорее всего, является плохой контакт подключённых проводов в клеммах устройства.

Основные неисправности автоматов и причины их возникновения

Современные автоматические выключатели не предназначены для ремонта потому что поставляются в неразборном корпусе.

Производитель предполагает их замену, в то же время автоматы типа АП отечественного производства предполагали не только разборку, а регулировку, при определенной сноровке вы могли собрать из нескольких неисправных один вполне рабочий.

Из статьи вы узнаете, какие бывают неисправности автоматических выключателей и способы их устранения. Рассматриваемые автоматы используют в электрических цепях напряжением до 1000 В, для защиты стояков и питающих линий.

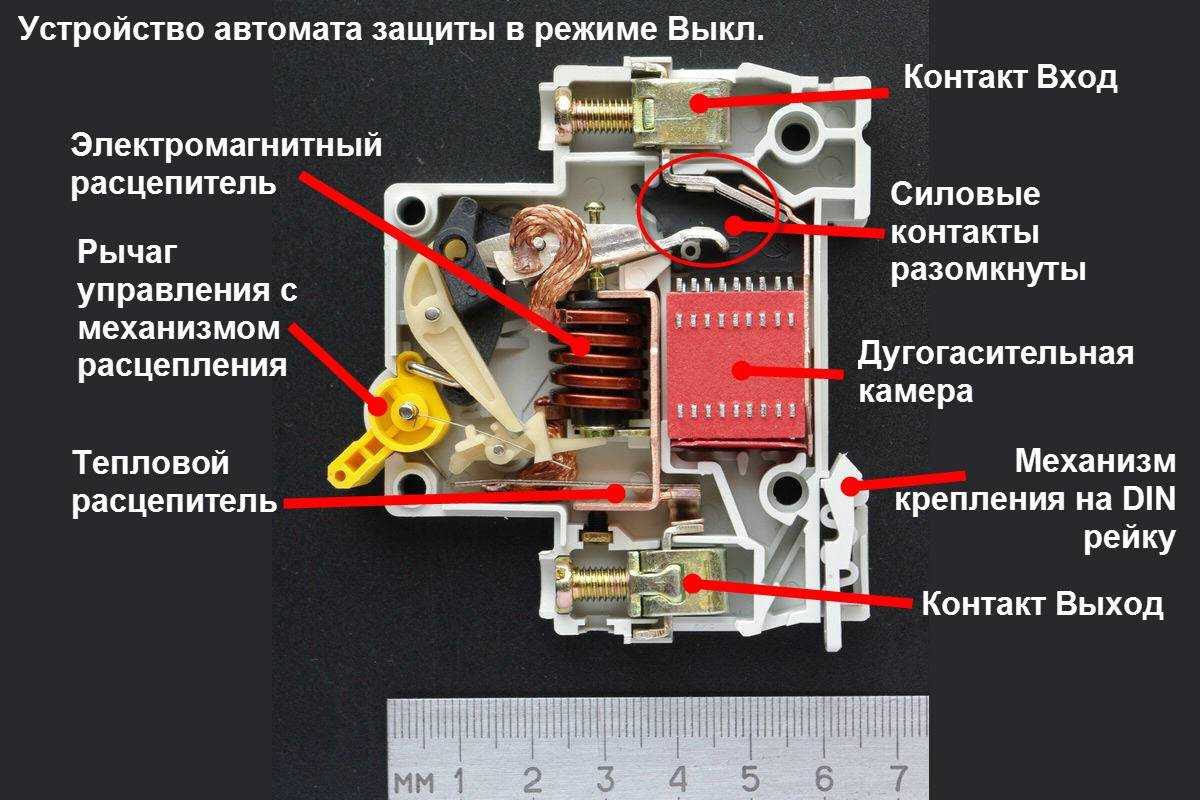

Как устроен аппарат защиты

Чтобы разобраться в причинах всех неисправностей, нужно рассмотреть устройство автомата. Он состоит из пары силовых контактов, теплового разъединителя и электромагнитного разъединителя.

Тепловой разъединитель срабатывает медленно, при незначительном (до 2 и более раз в зависимости от время-токовой характеристики конкретного автоматического выключателя) превышении номинального тока. Электромагнитный — при коротком замыкании или превышении тока в несколько раз, срабатывает за доли секунды. С первого взгляда может показаться, что ломаться здесь нечему, но давайте рассмотрим каждую из упомянутых неисправностей отдельно.

Основные проблемы у автоматов

У автомата всего лишь три основных неисправности:

1. Выбивает.
2. Не выключается.
3. Не взводится.

Автомат выбивает — это значит что у вас либо внезапно, без явных на то причин, исчезает напряжение, либо при включении нагрузки в одну из цепей происходит отключение питающей сети. Не включаться автомат также может по разному:

• При взведении рычага он сразу же опускается вниз, напряжение появляется кратковременно или не появляется вообще.
• Рычаг заклинил и совсем не взводится и не работает.
• Если вы услышали запах гари или от автоматического выключателя отгорели провода, его нужно отключить прежде чем приступать к ремонту, но рычаг просто не сдвигается с места, как описано в предыдущем пункте, только во включенном положении.

Автомат выбивает без видимых причин

Периодическое выбивание автоматического выключателя связано с работой теплового разъединителя или скачками напряжения в питающей электросети. С последней причиной вы ничего не можете поделать, разве что поставить по входу до автомата стабилизатор напряжения, но это дорого. А вот выключение по тепловому разъединителю связано с длительным, но незначительным по величине превышением номинального тока.

Чаще всего это не является неисправностью автоматического выключателя, а скорее неправильное его использование. В первую очередь следует узнать, на какой ток он рассчитан, это написано на лицевой панели. Затем посчитать суммарный потребляемый ток электроприборами, которые через него запитаны. Если ток не указан на приборах, на них должна фигурировать потребляемая мощность, в таком случае разделите количество Вт на 220 В, тогда вы узнаете количество Ампер через автомат.

Если полученный результат превышает номинал автомата — он будет размыкаться. Если автомат гудит или трещит — это признак его перегрузки.

Решение: Снизить потребление питаемой линии, включать мощные приборы по очереди.

Если же номинал автоматического выключателя подобран правильно, дело в другом. Тепловой разъединитель на то и тепловой, чтобы размыкаться при перегреве, а источником тепла могут стать подгоревшие силовые контакты (как на фото ниже) или не затянутые в клеммниках провода. И то и другое приводит к повышению контактного сопротивления, и нагреву, так как корпус закрыт, теплу деваться некуда, пластина тепловой защиты постепенно нагревается, со временем она разомкнется.

Решение: Проверить затяжку провода, извлечь, при необходимости зачистить их от окислений и нагара, а затем затянуть по новой. Контакты без разборки автомата не почистить, эту неисправность лучше не “лечить”, а заменить автоматический выключатель. Чтобы его разобрать можно высверлить заклепки и раскрыть корпус, но вы рискуете его не собрать или собрать с ошибками, с перекосом и механическими дефектами, что затруднит корректную работу.

Гудит автоматический выключатель

Рассмотрим первую неисправность, а именно гудение. Если ваш автомат при работе издает звук подобно пускателю или контактору, это говорит о его дефекте или браке.

Не ищите здесь повреждений в электропроводке, плохих контактов и т.п. Гудящий автомат однозначно нужно менять.

Хотя это и не говорит о том, что защита у него не будет работать как надо.

Он по прежнему может исправно отключаться и срабатывать при коротких замыканиях.

Но сколько времени он так проработает – месяц или два, либо сгорит в любой момент, вы никогда не узнаете заранее.

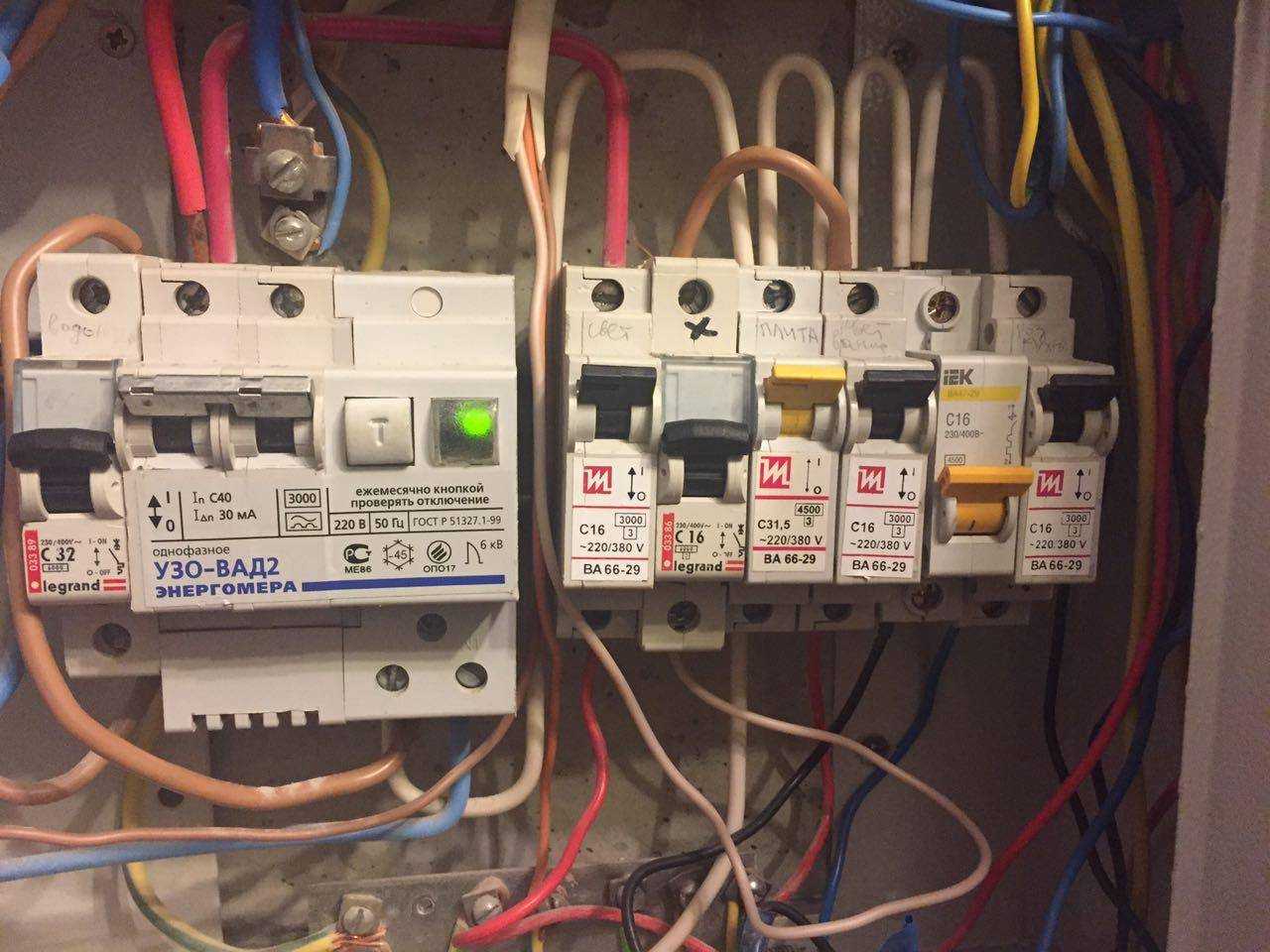

При этом, если в электрощитке он стоит в одном плотном ряду с другими целыми автоматами, его внезапное повреждение или воспламенение, потянет за собой выход из строя всех соседних коммутационных аппаратов.

Поэтому с заменой лучше не тянуть и сразу же купить другой. Не слушайте советов тех, кто рекомендует просто постучать по корпусу автомата каким-нибудь тупым предметом.

Например, обратной стороной отвертки. Якобы после этого звук пропадает.

Заменить автомат не такая уж и сложная работа, а многие это проделывают даже под напряжением.

Также не пытайтесь самостоятельно его отремонтировать или разобрать. Подобные модульные устройства делаются одноразовыми и не подлежат восстановлению в домашних условиях.

Собираются они вовсе не на винтиках, а на заклепках. Эти заклепки можно только высверлить.

Если вы это сделаете, то внутри увидите следующую картинку.

Единственное, что тут может гудеть – это катушка отключения или эл.магнитный расцепитель, который срабатывает при коротких замыканиях.

Его сердечник постоянно находится в магнитном поле, и если он недостаточно поджат, то действительно будет издавать подобный звук. Под воздействием эл.магнитного поля катушка входит в резонанс и начинает вибрировать.

Некоторые при этом замечают, что при включении других приборов, звук пропадает. Но дело здесь не в приборе, а в изменении нагрузки и плотности индукции. Вслед за ней изменяется и амплитуда вибрации, а следовательно и гул.

Хотя в исключительных случаях, отдельные виды аппаратов действительно могут оказывать на автомат подобный эффект и заставлять его гудеть.

Например, это может быть вызвано подключением в сеть потребителей с импульсной нагрузкой. Такой, как блоки питания компьютеров или светодиодных лент.

Стоит отключить модную светодиодную подсветку и шум исчезает.

Исправить вы этого не сможете, потому как одни автоматы изначально воспринимают такую нагрузку нормально и работают без посторонних шумов. Ну или по крайне мере вы их не слышите.

А другие будут действовать вам на нервы и гудеть как трансформатор.

Поэтому повторим еще раз, если автомат гудит – меняйте его на другой.

Не обвиняйте в этом электриков, они здесь не причем. Просто вам попалось бракованное изделие.

Это может быть заводской брак, неизвестные условия транспортировки (падения или удары по корпусу), неправильное хранение (в сырых помещениях), возможная подделка и многое другое.

Поэтому покупая даже известные бренды (ABB, Hager, Schneider, Legrand), а не дешевые ИЕК или TDM, вы все равно можете нарваться на неприятность.

Спасает от этого только предустановочные испытания и прогрузка автоматов длительным первичным током. Но 99,9% пользователей этого никогда не делают.

Основные причины

Можно разделить их на несколько групп в зависимости от особенностей возникновения проблемы.

Электронный электрический счетчик лучше на данный момент. Он преобразует ток в импульсы и считает специальным модулем. Щелкать тут особо нечему, разве что могут пищать тиристоры — это нормально.

Электромеханические, еще их называют индукционные. Тут вращается диск и используется механический привод, поэтому такое оборудование шумит и жужжит намного чаще.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Причины неисправностей

Следует разобраться, почему это происходит. Как отмечают электрики, причины чаще всего такие:

Электросчетчик не выдерживает большое количество бытовой техники. Индукционный аппарат трещит или гудит, так как не рассчитан на такой ток нагрузки. Поможет замена на новую модель.

Ошибки при подключении. Частая причина неисправности новых приборов.

Долгая эксплуатация. Нередко узел ненамного моложе дома и в приборе за это время накопилось очень много пыли и влаги — старые корпуса могут быть негерметичны. Или что-то попало постороннее, такой вариант тоже не стоит исключать.

Банальная старость устройства является распространенной причиной треска. В этом случае всему виной физический износ подвижных элементов.

Узел может быть закреплен неплотно на резонирующей поверхности, в этом случае шумит и жужжит основание, а не сам прибор.

Звуки могут издавать и другие элементы, расположенные в щитке: автоматические выключатели, УЗО, трансформаторы

Важно убедиться, что источник шума это именно счетчик, а не что-то еще

Не стоит забывать, что эксплуатация оборудования с разбитым стеклом, потресканным корпусом или поврежденной клеммной коробкой запрещена. Чтобы не отвечать за вмешательство в работу, нужно при любых вопросах вызывать специалиста.

При повреждении счетчика ремонтников следует вызывать немедленно

Какие внутренние узлы изнашиваются

Если счетчик загудел или скрипит, чаще всего делов в одной из деталей внутри. Рассмотрим некоторые факторы:

Катушка с сердечником из стали иногда издает звук подобно маленькой трещотке.

Подшипники или втулки на крутящемся диске изнашиваются со временем.

Нарушенный или ослабленный от времени и вибрации контакт.

Кусочек детали или отколовшегося пластика, попавший в механизм.

Чаще всего снаружи невозможно определить износ элементов внутри

Почему трещит счетчик электроэнергии при нагрузке? Все просто — механизм начинает вращаться или скорость движения возрастает и устройство громко гудит или издает другие звуки.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Почему выбивает срабатывает автомат в щитке? Что делать? Получается, что ток проходящих через автоматический выключатель уже ровняется сумме токов от электрочайника и стиральной машинки. Спрашивайте, я на связи!

Что делать, если стиральная машина выбивает пробки?

Только что стиральная машина работала в штатном режиме, барабан мерно прокручивал белье – и вдруг наступила тишина, индикаторы погасли, агрегат «встал», да и во всей квартире отключился свет. Что произошло?

Скорее всего, вы и сами уже поняли – «выбило» пробки. И если вы добрались до интернета, вероятнее всего, включить свет вам удалось. Подозрения за беспорядок пали на стиральную машинку, как самого «прожорливого» энергопотребителя. Однако, ваш агрегат может быть не при чем, если:

• Стиральная машинка новая, только что установленная. В этом случае, скорее всего проблема в электропроводке или в неправильно подобранных устройствах защиты электросети. Например, установлены УЗО или автоматы недостаточной электроемкости. Убедиться в том, что проблема именно в проводке, можно, включив в эту же розетку другой электрический прибор аналогичной мощности (2-2,5 кВ) – подойдут чайник или утюг. Если пробки вновь выбило – время бить тревогу и бежать за помощью к электрику!
• При работе стиральной машинки было включено много других электроприборов. Такой классический выходной: машинка стирает, на плите – варится обед, в духовке – субботний пирог, плюс вы решили пропылесосить. Возможно, ваша электросеть просто не выдержала нагрузки. Особенно, если машинка вошла в особо активную фазу – нагрева или отжима. Для безопасности дома и домочадцев в этом случае также лучше обратиться к электрику. Особенно, если раньше сеть выдерживала подобную нагрузку.
• «Коротит» шнур или вилка стиральной машины. Если повреждения видны невооруженным взглядом – шнур с вилкой нужно заменить. Лучше доверить эту процедуру специалисту.

В остальных случаях, к сожалению, мы вынуждены констатировать, что у вас случилась поломка. Следует немедленно выключить стиральную машину из розетки и вызвать мастера. Мы крайне не рекомендуем включать «выбитый» автомат, если агрегат не отключен от розетки. Это может быть опасно, как для электросети, так и для жителей вашей квартиры.

Наиболее частые поломки, при которых машина выбивает УЗО (или автомат)

Если вышибает пробки, то скорее всего, что-то «коротит». Очень редкий, но возможный случай – стиральная машина выбивает автомат из-за большого содержания конденсата на электрических элементах внутри машины. В этом случае достаточно оставить машинку на сутки-другие в покое в хорошо проветриваемом помещении.

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Что делать при возникновении вибраций?

Они часто появляются от воздействия тока на катушку или биметаллическую пластину, вследствие чего возникает электромагнитное поле, действующее как электрический магнит, на металлические детали внутри. Электромагнитное воздействие провоцирует вибрации.

Даже если колебания почти незаметны, это тоже неисправность. Если при касании пальцем к корпусу, Вы ощущаете легкую дрожь, значит механизм внутри с дефектами, что опасно для дальнейшей эксплуатации. В таком случае настоятельно рекомендуется сделать замену.

Чисто теоретически автоматический выключатель может прослужить Вам еще несколько лет, но нет никакой гарантии, что при КЗ разорвется цепь. Тем более постоянная вибрация со временем сильнее расшатает соединения, от чего автомат будет заедать, ложно срабатывать или вообще выйдет из строя. В любом случае, это опасно, потому в ближайшее удобное время замените его на новый. Хуже вибраций только потрескивание. В таком случае замена нужна немедленно.

Режим «короткое замыкание»

Если выбило автомат при КЗ, это означает, что сработал электромагнит, служащий для мгновенного разрыва электрической цепи. При этом проводка не греется до опасной температуры.

При размыкании силовых контактов появляется электрическая дуга. Чтобы они не разрушились, предусмотрена камера для гашения дуги. Она делается в виде решетки из изолированных друг от друга металлических пластин. На них дуга дробится и гасится.

Дугогасительная камера автоматического выключателя

Перед повторным включением автомата после того, как произошло короткое замыкание, следует найти и устранить его причины.

Снимаем клапан и приготовимся к его проверке

Как выполнить диагностику электромагнитного клапана? Первое – обесточьте машинку-автомат и выдвиньте ее на середину комнаты, чтобы иметь свободный доступ ко всем сторонам корпуса. Далее необходимо слить остатки воды из системы. Для этого придется выкрутить мусорный фильтр – он расположен в нижнем углу стиралки, за фальш-панелью или техническим люком.

Прежде чем выкручивать фильтр, поставьте под машинку таз для сбора воды. Далее можно извлечь «мусорник» из корпуса. Остатки жидкости из системы стекут в подготовленную емкость. Затем почистите пластиковую спираль и поставьте ее на место.

Впускной клапан находится под верхней крышкой СМА. Чтобы снять панель, необходимо выкрутить два удерживающих ее самореза. После будет нужно достать сам элемент. В ходе работы понадобятся следующие инструменты:

• пара отверток (крестовая и шлицевая);
• плоскогубцы;
• пассатижи с заостренными кончиками;
• мультиметр.

Вытащить клапан подачи воды из машинки несложно. Для этого достаточно отсоединить от него питающую проводку, патрубки (предварительно ослабив хомуты) и выкрутить фиксирующие болты. После этого деталь извлекается из стиралки.

Как выбрать хороший автоматический выключатель

Вы наверняка уже поняли, что прежде всего стоит обратить внимание на европейских производителей. Их все знают: Hager, Schneider, ABB, Eaton и другие

Даже их бюджетные серии на голову выше китайских аналогов.

Дешевле — значит хуже?

Здесь важен один момент, понятие «бюджетный» у европейцев и китайцев отличается. Если китайцы ради удешевления экономят на материалах, то у их европейских коллег иной подход:

• Вместо двух самозажимных клемм поставить одну. Из-за этого сложнее монтаж, но не снижаются характеристики;
• Убрать цветовые индикаторы. Они не всегда необходимые дома, но зато себестоимость производства получается дешевле;
• Отсутствие возможности подключения аксессуаров. Без дополнительных разъемов, цена будет меньше.

А у «топовых» производителей разве нет брака?

У «европейцев» очень редко, но тоже попадается брак. Потому, перед покупкой сделайте визуальный осмотр:

• Корпус должен быть целым, все крепления на месте, а клеммы не расшатаны. Если не все в порядке, значит, вероятно, его роняли или еще хуже — разбирали. Тогда, возьмите что-нибудь другое;
• Все маркировки и логотип бренда наносятся лазером, потому не должны стираться. Если краска немного смазана или затерта, то это скорее всего подделка;
• Хороший автомат не должен быть слишком легким. Чем больше вес, тем больше металла производитель использовал в механизме, а значит выше надежность;
• Поклацайте рукоятку. Она должна менять положение со средней силой нажатия. Если заедает или передвигается слишком легко, то это говорит о дефектах в конструкции.

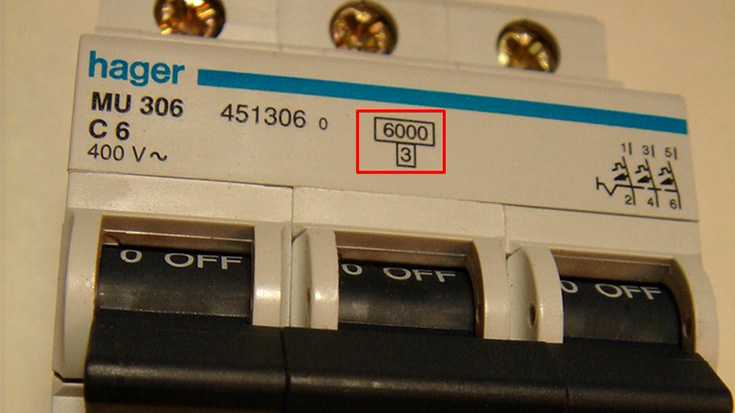

Что такое отключающая способность?

Это один из параметров, измеряемый в килоамперах (кА). При коротких замыканиях по сети начинает течь очень высокий ток. Отключающая способность показывает, при каком максимуме среагирует расцепитель. Если ток КЗ будет выше — защита не сработает.

Обычно в бытовых сетях ток КЗ не превышает 3 кА, что отвечает минимальным указанным характеристикам. Но, чем выше показатель — тем лучше. Дело в том, что для увеличения отключающей способности производителю приходится применять более качественный металл, за счет чего повышается надежность.

В ЕС действует стандарт, согласно которому отключающая способность должна быть не ниже 6кА. В странах СНГ нет четкого требования, но негласным стандартом считается 4,5кА. Лучше возьмите 6кА или больше, Вы хоть и немного переплатите, но зато будете уверены в надежности. Обычно цена таких автоматов на 25-30% выше, но в пересчете на стоимость, разница составит всего пару долларов.

Выбрав хороший автомат изначально, Вы обезопасите себя от потенциально опасных проблем: потрескиваний, гудков, вибраций и пр. Если они проявляются на уже установленных модулях, вероятно пришло время замены. По крайней мере, это единственный способ защититься от последствий; выгорания щитка, поломки бытовой техники и возникновения пожара.
