Резонансные и гетеродинные методы измерения частоты

Содержание / Contents

Судя по имеющимся данным, многочисленные приборы семейства М-83х или D-83x собраны практически по одной схеме, поэтому высока вероятность того, что результаты измерений будут близки. Кроме того, в данном случае меня мало интересовала абсолютная погрешность данного тестера, интересовали только его показания в зависимости от частоты сигнала.

Лучше было бы сделать ещё серию измерений с мощным УНЧ нагруженным на повышающий трансформатор, но не думаю, что результаты изменятся разительно. Для удобства оценки АЧХ в дБ выбран уровень 0 дБ на пределе 10 В вольтметра В3-38. При изменении частоты сигнала уровень чуть подстраивался, но изменения не превышали долей дБ, ими можно пренебречь.

Приборы для измерения частоты

 В практике испытаний ЭМ приходится измерять частоты в довольно широком диапазоне примерно от 1 Гц до 60 кГц. Для этих целей применяются как аналоговые электромеханические частотомеры, так и цифровые электронно-счетные частотомеры. Возможности применения частотомеров могут быть расширены за счет различных измерительных преобразователей — для измерения температуры, давления, деформации, числа оборотов, скольжения и других величин. Для измерения частоты в сетях переменного тока с частотой 50 Гц применяется частотомер типа Д126, а в сетях с частотой 400 или 500 Гц — частотомер Д126/1 ферродинамической системы, класса точности 1,5. Более совершенными являются частотомеры электронные типа Ф5048 с прибором магнитоэлектрической системы в качестве отсчетного устройства. Частотный диапазон прибора разбит на 21 узкий диапазон измерений со средними частотами от 35 до 5000 Гц. Кроме того, он имеет следующие широкие диапазоны измерений: 0—200; 0— 400; 0—1000; 0—2000; 0—4000; 0—10000; 0—20000 Гц. Допускаемая погрешность не превышает ± 0,5% разности конечного и начального значений диапазона измерений для узких диапазонов измерений и конечного значения диапазона измерений для широких диапазонов измерений. Диапазон входных напряжений 1—500 В. Входное сопротивление прибора не менее 20 МОм. Применение при испытаниях ЭМ электронно-счетных частотомеров (ЭСЧ) с цифровой индикацией позволяет с возможно высокой степенью точности проводить измерение частоты и периода электрических колебаний, длительность импульсов, интервал времени, отношение частот двух сигналов, количество электрических импульсов, отклонение частоты от номинального значения. ЭСЧ работают в диапазоне частот от 0,1 Гц до 50 МГц. Принцип работы ЭСЧ заключается в подсчете числа периодов измеряемых колебаний за определенный промежуток времени. Основными элементами ЭСЧ являются электронный счетчик импульсов (ЭСИ) с запоминающим устройством и системой цифровой индикации; временной селектор; формирующие устройства (ФУ), вырабатывающие нормированные по значению и временным параметрам сигналы; устройство формирования времени счета (УФВС), в состав которого входит блок декадных делителей частоты (ДДЧ), устройство управления, обеспечивающее необходимую синхронизацию работы всех элементов ЭСЧ в различных режимах работы. Рис. 1.17. Электронно-счетный частотомер, работающий в режиме измерения частоты

Рис. 1.18. Электронно-счетный частотомер, работающий в режиме измерения периодов

В режиме измерения частоты (рис. 1.17) импульсы, вырабатываемые из измеряемого сигнала, поступают через селектор, открытый на время, формируемое сигналом образцовой частоты, на ЭСИ, на цифровом табло которого индицируется среднее значение измеряемой частоты в единицах частоты. Время счета (усреднения) тсч = 1, 10, 100 мс, 1 или 10 с определяется числом ДДЧ. В режиме измерения периода (рис. 1.18) УФВС вырабатывает импульс длительностью 1 или 10й (п — целое положительное число) периодов входного сигнала, открывающий селектор. Через открытый селектор на ЭСИ от устройства формирования сигнала (УФС) поступают импульсы, сформированные из сигнала образцовой частоты. На цифровом табло ЭСЧ индицируется значение одиночного или усредненного периода в единицах времени (микросекундах, миллисекундах). Коэффициент усреднения 10″ определяется числом п делителей, включенных в тракт формирования времени счета. Погрешность частотомера не превышает значения нестабильности образцовой частоты внутреннего генератора, суммированного с одной единицей младшего разряда отсчетного устройства. Все ЭСЧ имеют цифровой выход и могут успешно применяться в автоматизированных измерительных системах. Технические данные ЭСЧ приведены в .

Корпус

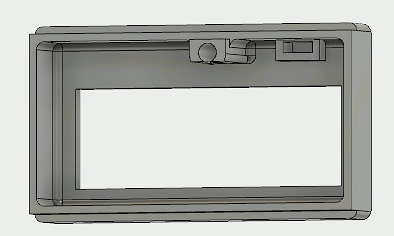

Корпус для частотомера был распечатан на 3D-принтере, для чего спроектирована 3D-моделька. Верхняя часть состоит из двух деталей — основы и
части для дисплея.

Отверстия на лицевой панели вырезаны не да конца — умышленно оставлен один слой пластика (0.35мм). Это сделано для того,
чтобы заливка лицевой поверхности была равномерной, без обводных контуров вокруг отверстий. Пластик над отверстиями легко убирается при помощи
ножа и напильника. Корпус я печатал из ABS, части склеивал при помощи ацетона с растворённым пластиком. Сам корпус также был обработан ацетоном
(прошёлся пару раз кисточкой).

На фрагменте под дисплей также намечено прямоугольное отверстие для 3-пинового разъёма цифрового входа. Да, вообще, этот разъём должен быть 2-пиновый,
но тогда было бы не понятно, где у него «земля», а где вход. Чтобы не делать пояснительных надписей на лицевой панели, добавлен третий контакт.
Так получаятся, что то вход по центру, земля — по краям, запомнить просто. Либо, как вариант, сюда можно вывести напряжение +5В. Например, для
приставки-измерятора частоты часовых кварцев.

Архив с 3D-моделями можно скачать в конце статьи. Для нижней части корпуса есть дополнительный вариант с тонкими термостенками по периметру,
чтобы основная модель медленнее остывала, для предотвращения загибания пластика по углам при печати ABS-ом. В архиве так же есть файл модель стойки
для крепления дисплея к печатнйо плате.

Собранное устройство в корпусе выглядит так (вставлен кварц на 20 МГц):

Как выполняется измерение частоты

Перед тем как пользоваться мультиметром, а в частности, частотомером, внимательно нужно ознакомиться ещё раз с теми параметрами, которые он имеет возможность измерять. Для того чтобы правильно произвести их замер нужно освоить несколько этапов:

1. Включить прибор соответствующей кнопкой на корпусе, чаще всего она выделена ярким цветом.
2. Установить переключатель на измерение частоты переменного тока.
3. Взяв в руки два щупа и подключив их, согласно инструкции в соответствующие гнёзда, произведём опробование измерительного устройства. Для начала нужно попробовать узнать частоту напряжения в стандартной сети 220 Вольт, она должна равняться 50 Гц (отклонение может быть в несколько десятых). Эта величина чётко контролируется поставщиком электрической энергии, так как при её изменении могут выйти из строя электроприборы. Поставщик отвечает за качество предоставляемой электроэнергии и строго соблюдает все её параметры. Кстати, такая величина является стандартной не во всех странах. Присоединив выводы частотомера к выводам розетки, на приборе высветится величина около 50 Гц. Если показатель будет отличаться, то это будет его погрешностью и при следующих измерениях это нужно будет обязательно учесть.

Далее, можно смело производить необходимые замеры, помня что частота есть только у переменного вида напряжения, постоянный ток не имеет изменяющегося периодически значения.

Электроизмерительные приборы (амперметры и вольтметры) серии Э47

Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.

Амперметры Э47 — аналоговые электромагнитные электроизмерительные приборы — предназначены для измерения силы тока в электрических цепях переменного тока.

Вольтметры Э47 — аналоговые электромагнитные электроизмерительные приборы — предназначены для измерения напряжения в электрических цепях переменного тока.

Широкий диапазон измерений: амперметры до 3000 А, вольтметры до 600 В. Класс точности 1.5.

Амперметры, рассчитанные на измерение токов выше 50 А подключают к измеряемой цепи через трансформатор тока с номинальным вторичным рабочим током 5 А.

Принцип действия амперметров и вольтметров серии Э47

Амперметры и вольтметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего.

одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном.

Принцип действия приборов магнитоэлектрической системы основан на взаимодействии поля постоянного магнита и проводников с током, а электромагнитной — на втягивании стального сердечника в неподвижную катушку при существовании в ней тока. Электродинамическая система имеет две катушки. Одна из катушек, подвижная, укрепляется на оси и располагается внутри неподвижной катушки.

Принцип действия прибора, возможность его работы в тех или иных условиях, возможные предельные погрешности прибора могут быть установлены по условным обозначениям, нанесенным на циферблат прибора.

Например: (А) — амперметр; (~) — переменный ток в пределах от 0 до 50А; () — вертикального положения, класс точности 1,0 и т.д.

Измерительные трансформаторы тока и напряжения имеют ферромагнитные магнитопроводы, на которых располагаются первичные и вторичные обмотки. Число витков вторичной обмотки всегда больше первичной.

Зажимы первичной обмотки трансформатора тока обозначают буквами Л1 и Л2 (линия), а вторичной — И1 и И2 (измерение). По правилам техники безопасности один из зажимов вторичной обмотки трансформатора тока, так же, как и трансформатора напряжения, заземляют, что делается на случай повреждения изоляции. Первичную обмотку трансформатора тока включают последовательно с объектом, у которого проводят измерения. Сопротивление первичной обмотки трансформатора тока мало по сравнению с сопротивлением потребителя. Вторичная обмотка замыкается на амперметр и токовые цепи приборов (ваттметр, счетчик и т. д.). Токовые обмотки ваттметров, счетчиков и реле рассчитывают на 5А, вольтметры, цепи напряжения ваттметров, счетчиков и обмоток реле — на 100 В.

Сопротивления амперметра и токовых цепей ваттметра невелики, поэтому трансформатор тока работает фактически в режиме короткого замыкания. Номинальный ток вторичной обмотки равен 5А. Коэффициент трансформации трансформатора тока равен отношению первичного тока к номинальному току вторичной обмотки, а у трансформатора напряжения — отношению первичного напряжения ко вторичному номинальному.

Сопротивление вольтметра и цепей напряжения измерительных приборов всегда велико и составляет не менее тысячи Ом. В связи с этим трансформатор напряжения работает в режиме холостого хода.

Показания приборов, включенных через трансформаторы тока и напряжения, необходимо умножать на коэффициент трансформации.

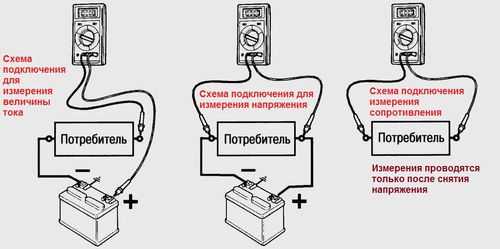

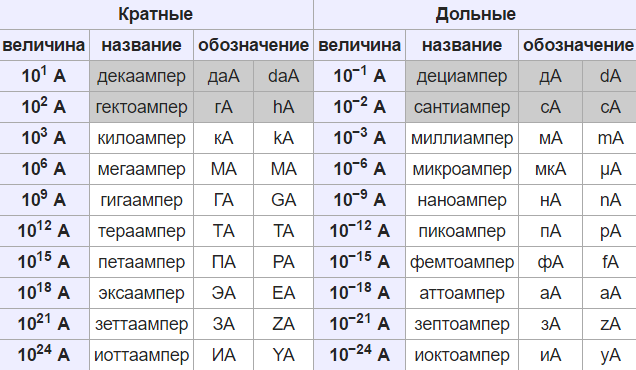

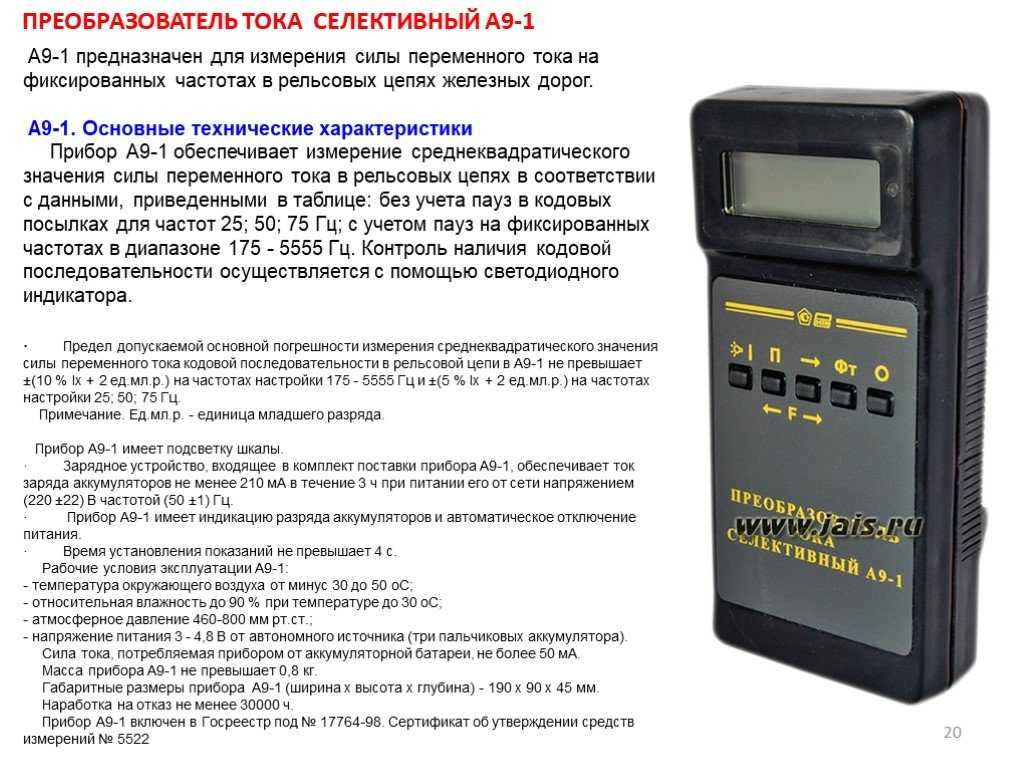

Учимся измерять тестером силу тока

При необходимости узнать силу тока надо взять тот же мультиметр и запомнить одно важное правило: ампераж измеряется щупами, соединенными последовательно с нагрузкой, а во всех остальных измерениях щупы подключают параллельно исследуемому объекту

Чтобы научиться дома измерять силу тока мультиметром, можно провести маленький опыт. Надо создать цепь из источника питания, нагрузки и тестера. Для таких испытаний оптимально применение зарядного устройства с дисплеем индикации. Оно дает постоянный ток, поэтому ручку тестера ставят в соответствующую позицию. На зарядном устройстве выставляют напряжение 12 вольт. К нему последовательно подключают мультиметр, электромоторчик от детской игрушки и смотрят показания на обоих дисплеях. Например, тестер показывает значение 0,18. Такие же амперы высвечиваются на табло зарядного устройства.

Если по сети протекает переменный ток, измерение ампеража происходит точно так. Единственное отличие в позиции мультиметра. Переключатель прибора надо установить на диапазон измерения переменного тока.

Иногда у людей возникает вопрос, какой ампераж в розетке или аккумуляторе? С технической точки зрения, вопрос неправильный. В источнике питания можно измерить напряжение, но никак не силу тока. Как уже выяснили, для определения ампеража надо создать цепь. Хотя для справки, в розетку больше 16 А не может поступать. На такую силу тока она и рассчитана.

Другие альтернативные методы измерения

Самый эффективный и простой способ проверки частоты — это использование осциллографа. Именно осциллографом пользуются все профессиональные электронщики, так как на нём можно визуально увидеть не только цифры, но и саму диаграмму. При этом нужно обязательно отключить встроенный генератор. Новичку в электронике будет довольно проблематично выполнить данные измерения с помощью этого прибора. О том, как пользоваться осциллографом, мы рассказали в отдельной статье.

Второй вариант — это измерение с помощью конденсаторного частотомера, имеющего диапазон измерений 10 Гц-1 МГц и погрешность около 2%. Он определяет среднее значение тока разрядки и зарядки, которое будет пропорционально частоте и измеряется косвенно с помощью магнитоэлектрического амперметра, со специальной шкалой.

Ещё один метод называется резонансный и основан он на явлении резонанса, возникающего в электрическом контуре. Тоже имеет шкалу с механизмом точной подстройки. Однако промышленную величину в 50 Гц этим способом невозможно проверить, работает он от 50 000 Гц.

Также вы должны знать, что существует реле частоты. Обычно на предприятиях, подстанциях, электростанциях — это основное устройство, которым контролируют изменение частоты. Данное реле воздействует на другие устройства защиты и автоматики для поддержания частоты на необходимом уровне. Есть разные типы реле частоты с разным функционалом, об этом мы расскажем в других публикациях.

Все же мультиметры и электронные цифровые частотомеры работают на обычном счёте импульсов, которые являются неотъемлемой частью, как импульсного так и другого переменного напряжения, необязательно синусоидального за определенный промежуток времени, обеспечивая при этом максимальную точность, а также широчайший диапазон.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выполнить измерение частоты тока в сети мультиметром и частотомером. Надеемся, предоставленная информация была для вас полезной! Будет интересно прочитать:

Источник

Измерение емкостей

Определение емкости конденсатора или других устройств емкостного характера также может осуществляться различными способами. Простейший из них — метод амперметра-вольтметра (рис. 6, а).

Рис. 6. Схемы измерения емкости

Он во многом аналогичен такому же методу измерения сопротивлений, с той только разницей, что схема питается переменным синусоидальным напряжением от генератора низкой или высокой частоты (или от сети). Емкостное сопротивление конденсатора определяется по следующей формуле:

где f — частота переменного напряжения.

Емкостное сопротивление находится по закону Ома по показаниям приборов

Измерение малых по величине емкостей удобнее производить методом резонанса (рис. 6, б). Измеряемый конденсатор С_х подключается к известной индуктивности L, образуя колебательный контур. На контур подается синусоидальное напряжение от генератора. С помощью электронного вольтметра измеряют напряжение на контуре. При резонансе оно достигает максимума.

Известно, что резонансная частота контура может быть выражена следующей формулой:

Следовательно, при известной величине индуктивности в контуре и определенной по максимальным показаниям вольтметра частоте резонанса можно найти искомое значение емкости С_х.

Измерение больших емкостей (например, электролитических конденсаторов) проще всего производить путем разряда конденсатора на известное сопротивление R. Известно, что за время, равное постоянной времени цепи разряда конденсатора, его напряжение уменьшается в е раз, где е = 2,71… — основание натурального логарифма. Постоянная времени цепи разряда конденсатора на резистор определяется соотношением

Схема измерения емкости этим методом (рис. 6, в) состоит из источника постоянного напряжения питания, известного по величине сопротивления резистора R, электронного вольтметра PV, переключателя S и клемм для подключения конденсатора. С помощью переключателя S конденсатор С_х заряжается до напряжения источника питания, а после переключения конденсатора на разряд с помощью секундомера измеряют время t, по истечении которого конденсатор разрядится до напряжения U_пит/е. Емкость конденсатора определяется по формуле

Емкости конденсаторов можно измерять также с помощью мостов переменного тока.

WARNING

При попытке отладки приложения на H743ZI2 среда будет настойчиво требовать обновить ST-Link до «актуальной версии». Делать этого ни в коем случае не стоит, по крайней мере если не хочешь откатить прошивку самого программатора до доисторической версии. Действительно актуальное обновление ты сможешь накатить только при помощи ST-Link Utility.

После установки и настройки тулчейна можно переходить к тестированию. Нам предстоит портировать исходные коды бенчмарков на нашу архитектуру и реализовать пару платформенно зависимых функций. Так как операционная система в данном случае совершенно не обязательна, нужно будет переопределить функцию для вывода отладочной информации и функцию текущего времени — для расчета результата тестов.

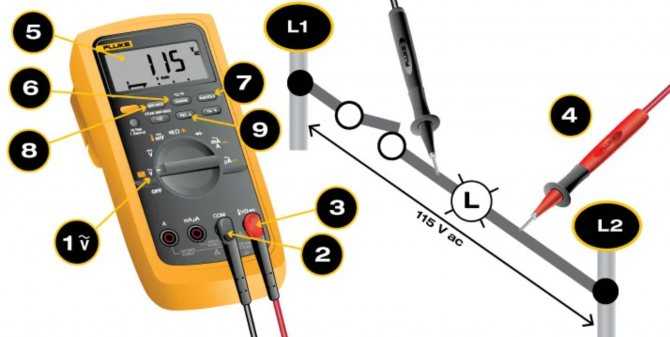

Цифровой мультиметр с кнопкой частоты

1. Переведите регулятор в положение напряжения переменного тока (). Если напряжение в цепи неизвестно, выберите диапазон с максимальным значением напряжения.
   • Большинство цифровых мультиметров по умолчанию работают в режиме автоматического выбора диапазона, автоматически выбирая диапазон измерений в зависимости от текущего напряжения.
2. Сначала вставьте черный измерительный провод в разъем «COM».
3. Затем вставьте красный провод в разъем «V Ω».
4. Подсоедините измерительные провода к цепи.
   • Положение измерительных проводов произвольное.
5. По завершении измерения отсоедините провода в обратном порядке: сначала красный, затем черный.
6. Прочитайте показание напряжения на экране.
7. Не отключая мультиметр от цепи, нажмите кнопку измерения частоты Hz.
8. Считайте значение частоты на экране.
   • На экране справа от результата измерения должен появиться символ Hz.

Классификация

• По методу измерения — приборы непосредственной оценки (напр. аналоговые) и приборы сравнения (напр. резонансные, гетеродинные, электронно-счетные).
• По физическому смыслу измеряемой величины — для измерения частоты синусоидальных колебаний (аналоговые), измерения частот гармонических составляющих (гетеродинные, резонансные, вибрационные) и измерения частоты дискретных событий (электронно-счетные, конденсаторные).
• По исполнению (конструкции) — щитовые, переносные и стационарные.
• По области применения частотомеры включаются в два больших класса средств измерений — электроизмерительные приборы и радиоизмерительные приборы. Следует заметить, что граница между этими группами приборов весьма прозрачна.

Это интересно: Провод для точечных светильников — сечение, марка, требования

Цифровые мультиметры с символом частоты на регуляторе

1. Переведите регулятор в положение Hz.
   • Этот символ на регуляторе часто совмещен с символом одной или нескольких функций.
2. На некоторых измерительных приборах для измерения частоты используется вспомогательная функция, для включения которой нужно нажать на кнопку и перевести поворотный переключатель в положение ac (переменный ток) или dc (постоянный ток).
3. Сначала вставьте черный измерительный провод в разъем «COM».
4. Затем вставьте красный провод в разъем «V Ω».
   • По завершении измерения отсоедините провода в обратном порядке: сначала красный, затем черный.
5. Сначала подсоедините черный измерительный провод, затем — красный измерительный провод.
   • По завершении измерения отсоедините провода в обратном порядке: сначала красный, затем черный.
6. Прочитайте результат измерения на экране.
   • Справа от показания должна появиться надпись Hz.

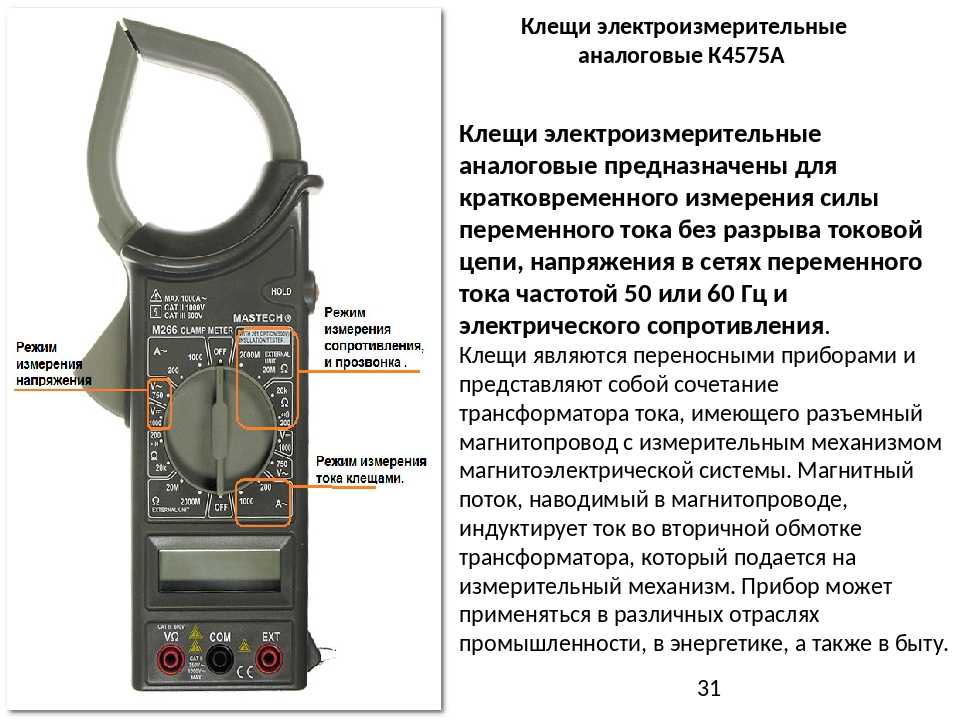

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.

Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.

Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.

Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью

Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал

Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Измерение частоты переменного тока в сети: приборы и методы

Не так часто приходится узнавать именно частоту переменного тока, по сравнению с такими показателями, как напряжение и сила тока. Например, для того чтобы измерить силу тока можно воспользоваться измерительными клещами, для этого даже необязательно контактировать с токопроводящими частями, да и напряжение проверяет любой стрелочный или цифровой мультиметр. Однако, чтобы проверить частоту, с какой меняется полярность в цепях переменного тока, то есть количество его полных периодов, используется частотомер. В принципе, прибор с таким же названием может измерять и количество механических колебаний за определённый период времени, но в этой статье речь пойдёт исключительно об электрической величине. Далее мы расскажем, как проводится измерение частоты переменного тока мультиметром и частотомером.

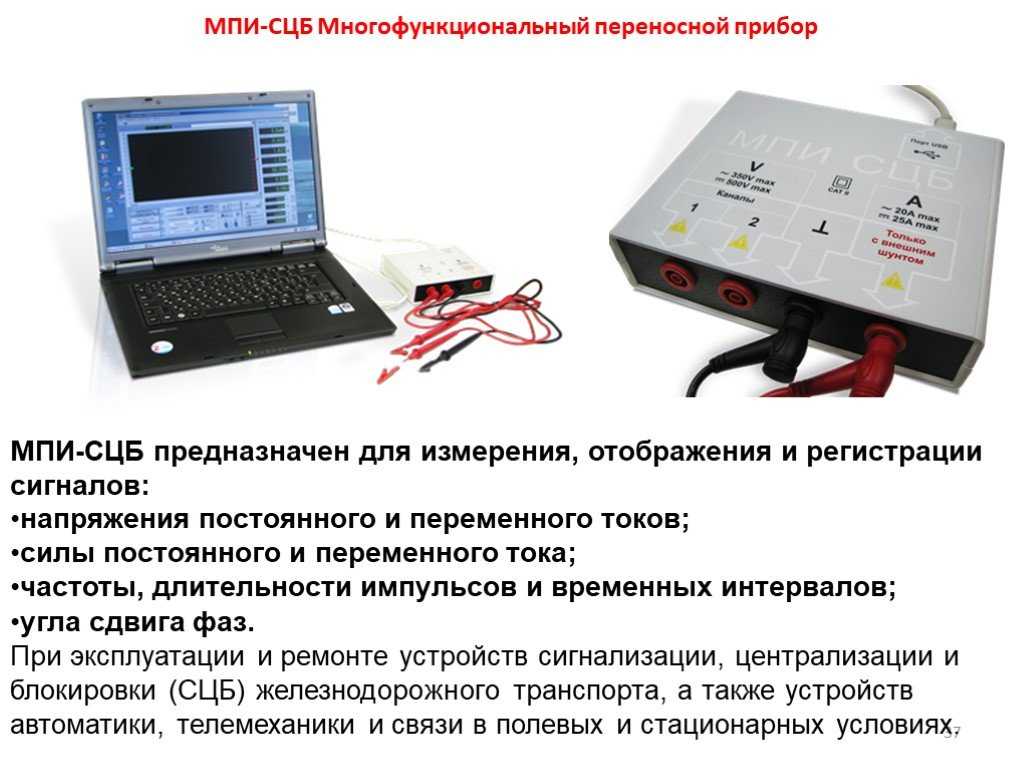

Какие приборы можно использовать

Классификация частотомеров

Все данные приборы делятся на две основные группы по области их применения:

1. Электроизмерительные. Применяются для бытового или же производственного измерения частоты в цепях переменного тока. Их используют при частотной регулировке оборотов асинхронных двигателей, так как вид частотного измерения оборотов, в этом случае, самый эффективный и распространённый.
2. Радиоизмерительные. Нашли применение исключительно в радиотехнике и могут измерять широкий диапазон высокочастотного напряжения.

По конструкции частотомеры делятся на щитовые, стационарные и переносные. Естественно, переносные более компактные, универсальные и мобильные устройства, которые широко применяются радиолюбителями.

Для любого типа частотомера самыми важными характеристиками, на которые, в принципе, и должен обращать внимание человек при покупке, являются:

• Диапазон частот, которые прибор сможет измерить. При планировании работы именно со стандартной промышленной величиной 50 Гц, нужно внимательно ознакомиться с инструкцией, так как не все приборы её смогут увидеть.
• Рабочее напряжение в цепях, в которых будут проходить измерительные работы.
• Чувствительность, эта величина более важна для радиочастотных устройств.
• Погрешность, с которой он может производить замеры.

Мультиметр с функцией измерения частоты переменного тока

Самый распространенный прибор, с помощью которого можно узнать величину частотных колебаний и который находится в свободном широком доступе — это мультиметр

Нужно обращать своё внимание на его функциональные возможности, так как не каждый такой прибор сможет измерить частоту переменного тока в розетке или же другой электрической цепи

Такой тестер выполняется чаще всего очень компактным, для того чтобы в сумке он легко помещался, и был максимально функциональным, измеряющим помимо частоты также напряжение, ток, сопротивление, а иногда даже температуру воздуха, ёмкость и индуктивность. Современный вид мультиметра и его схема основаны чисто на цифровых электронных элементах, для более точного измерения. Состоит такой мультиметр из:

• Жидкокристаллического информативного индикатора для отображения результатов измерения, расположенного, чаще всего, в верхней части конструкции.
• Переключателя, в основном, он выполнен в виде механического элемента, позволяющего быстро перейти от измерения одних величин к другим. Нужно быть очень осторожным, так как, допустим, если измерять напряжение, а переключатель будет стоять на о, то есть сила тока, тогда следствием этого неминуемо будет короткое замыкание, которое приведёт не только к выходу со строя прибора, но может вызвать и термический ожог дугой рук и лица человека.
• Гнезд для щупов. С их помощью непосредственно происходит электрическая связь прибора с измеряемым токопроводящим объектом. Провода не должны иметь потрескиваний и изломов изоляции, особенно это касается их наконечников, которые будут находиться в руках измеряющего.

Хотелось бы также упомянуть о специальных приставках к мультиметру, которые существуют и разработаны специально для того, чтобы увеличить число функций обычного прибора со стандартным набором.

Как измерить частоту мультиметром

Все сложные манипуляции, касающиеся электричества и домашней проводки, многие оставляют для профессионалов. Иногда проверить силу сопротивления, постоянное или переменное напряжение, а также количество полных циклов изменения тока нужно, а вызывать электрика нет возможности. В таком случае на помощь придет полезное приспособление – мультиметр. Не смотря на то, что данная функция не является основной, многие интересуются тем, как измерить частоту мультиметром.

Зачастую мультиметр-частотомер необходим для измерений в отдельных приборах, таких как генератор импульсного блока питания. Измерение сетевого значения лишь подтвердит наличие показателя в 50 Гц.

Мультиметр, частота которого в большинстве моделей имеет диапазон до 30 Гц, применяется лишь в быту, для производственных целей используются более сложные приспособления, такие как высокочастотный искровой тестер.

Необходимо детально ознакомиться не только с конструкцией измерительного аппарат, но и с особенностями измеряемого прибора, для того чтобы понять, как измерить частоту тока мультиметром.

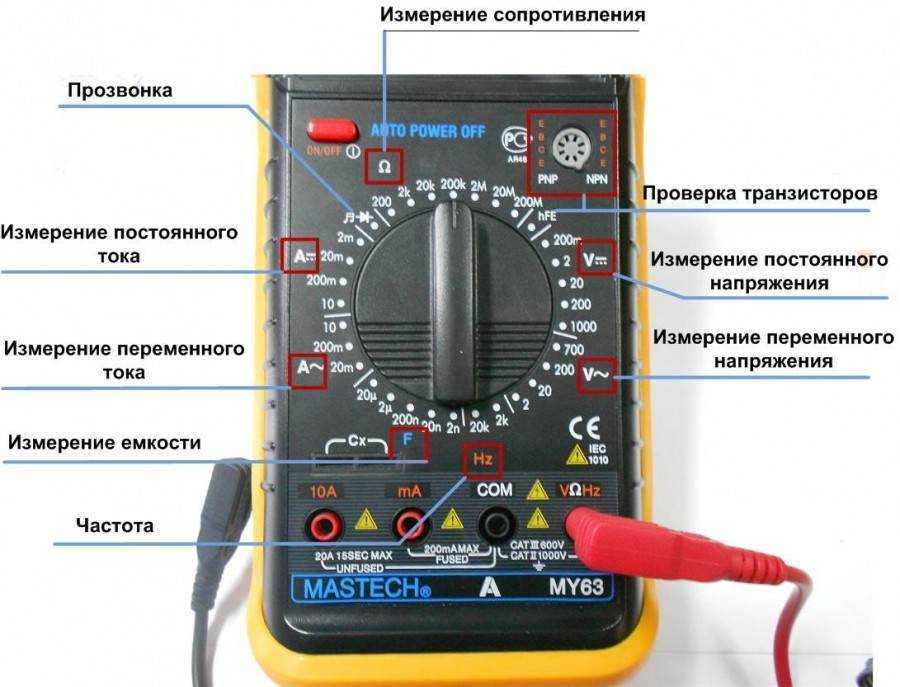

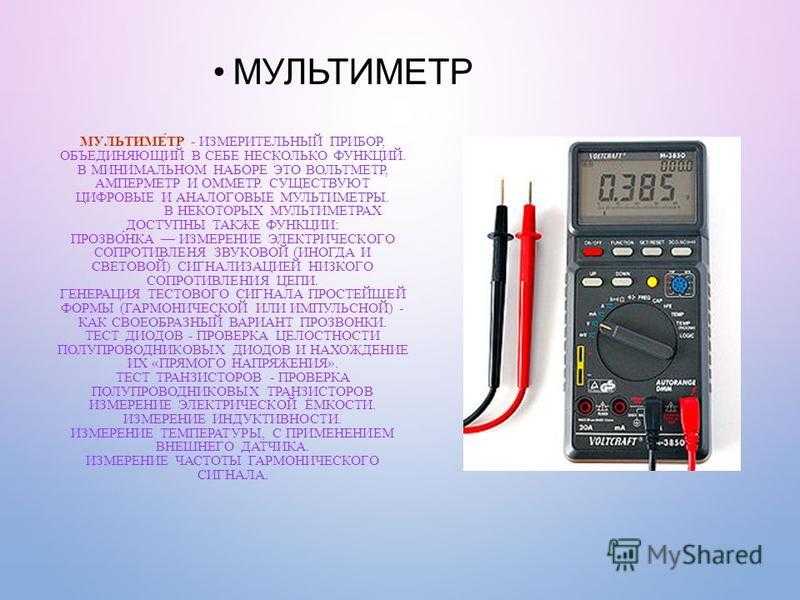

Конструкция мультиметра

Тестер со встроенным частотомером — отличное приспособление для измерений, но существует ряд альтернативных методов, изучить которые можно ознакомившись со строением прибора. Основной состав данного аппарата включает в себя функции амперметра, омметра и вольтметра. Используют такое приспособление при замерах постоянного и переменного напряжения, а также сопротивления.

Наиболее распространенной моделью данного прибора является цифровая, поскольку она, в отличии от аналоговой, позволяет произвести более точные замеры. Классическая конструкция включает в себя:

Индикатор. Он расположен в верхней части аппарата и служит экраном, на котором отображаются данные проверки.
Переключатель. Позволяет выбирать пределы показателей и величины. Вокруг переключателя нанесена шкала, которая в большинстве современных аппаратов имеет пять диапазонов. Первое значение указывает на 200 Ом. Если установить переключатель на эту шкалу, то измерить сопротивление больше данного показателя не будет возможности. Также шкала включает в себя показатели переключения между постоянным и переменным током, и значок прозвонки.
Гнезда для щупов. Позволяют подключить к тестеру измеряемый прибор

В большинстве моделей в нижней части размещено три разъема.Для тех же, кто интересуется тем, как замерить частоту мультиметром, необходимо обратить внимание на модели со специальными функциями. Помимо данного показателя, померить тестером можно индуктивность, температуру, электрическую емкость

Наличие дополнительных функций существенно влияет на стоимость, потому не каждый может позволить себе приобрести для применения в быту такое приспособление. Отличным решением может стать приставка к мультиметру. Она позволяет при помощи аппарата со стандартным набором функций измерить нужный показатель.
