Как измерить силу переменного или постоянного тока

§104. Измерение частоты переменного тока

Частоту переменного тока измеряют частотомерами. Обычно применяют резонансные электромагнитные или ферродинамические приборы.

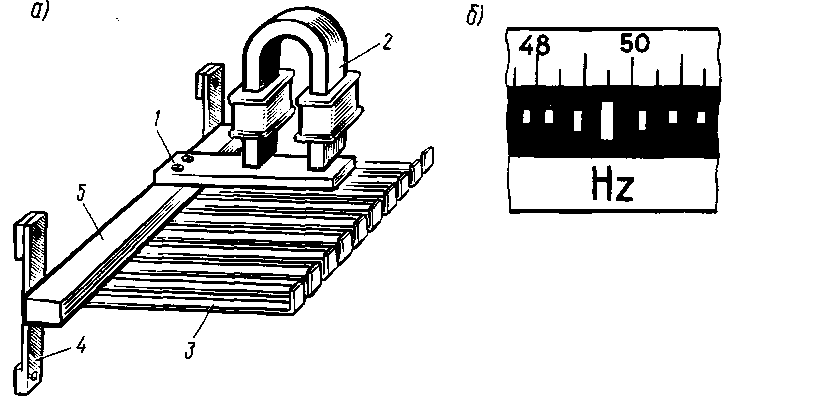

Электромагнитный резонансный частотомер имеет электромагнит 2 (рис. 344, а), в поле которого расположены стальной якорь 1 и соединенный с ним стальной брусок 5. Этот брусок укреплен на упругих пружинах 4 и на нем размещен ряд гибких стальных пластинок 3, площадь поперечного сечения которых подобрана таким образом, что каждая следующая пластинка имеет частоту собственных колебаний на 0,5 Гц больше, чем предыдущая. Сво-

Рис. 344. Устройство электромагнитного резонансного частотомера

Рис. 345. Принципиальная схема ферродинамического частотомера

бодные концы пластинок введены в прорезь, имеющуюся на шкале прибора. Катушка электромагнита присоединена к сети переменного тока так же, как и катушка вольтметра.

При прохождении по катушке переменного тока электромагнит создает магнитное поле, пульсирующее с частотой изменения тока. Находящийся в этом поле якорь 1 также начнет совершать колебательные движения и вызывать колебания связанных с ним пластинок 3.

Колебания пластинок обычно бывают настолько незначительными, что они не могут быть замечены глазом. Однако если частота собственных колебаний какой-либо пластинки совпадает с частотой изменения переменного тока, т. е. с частотой колебаний якоря, то наступит явление механического резонанса, при котором эта пластинка начнет колебаться с большой амплитудой. Белый квадратик на ее конце превращается при этом в белую полоску (рис. 344,б), против которой по шкале можно отсчитывать измеряемую частоту. Значительно слабее колеблются две пластинки, колебания же всех остальных пластинок обычно совершенно незаметны для глаза.

Ферродинамический частотомер (рис. 345) представляет собой логометр ферродинамической системы. Катушки логометра соединяются в две параллельные цепи, которые подключаются к двум точкам а и б, между которыми действует напряжение переменного тока U (так же, как и вольтметры). Последовательно с неподвижной 3 и одной из подвижных 1 катушек включены катушка индуктивности L и конденсатор С, а последовательно с другой подвижной катушкой 2 — резистор с сопротивлением R (могут быть и другие комбинации R, L и С). Поэтому ток I1 в первой параллельной ветви зависит от частоты f, а ток I2 во второй цепи не зависит от f.

В результате при изменении частоты f будут изменяться ток I1 и положение подвижной части логометра до тех пор, пока не наступит равновесие моментов М1 и М2, создаваемых его катушками. Показания такого прибора будут зависеть от частоты f.

Реальные примеры измерения напряжения

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

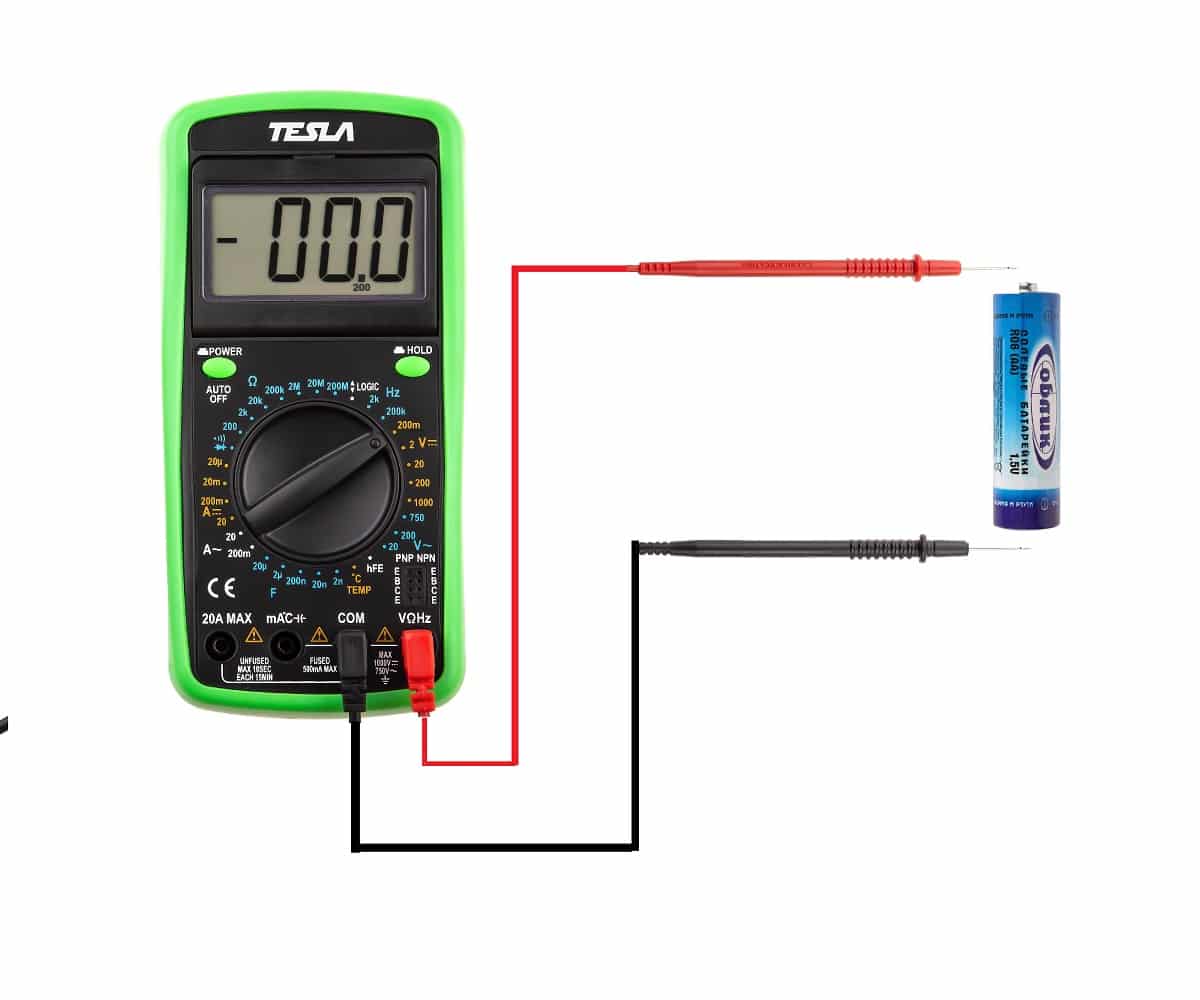

Рис. 4. Пример измерения напряжения на батарейке

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

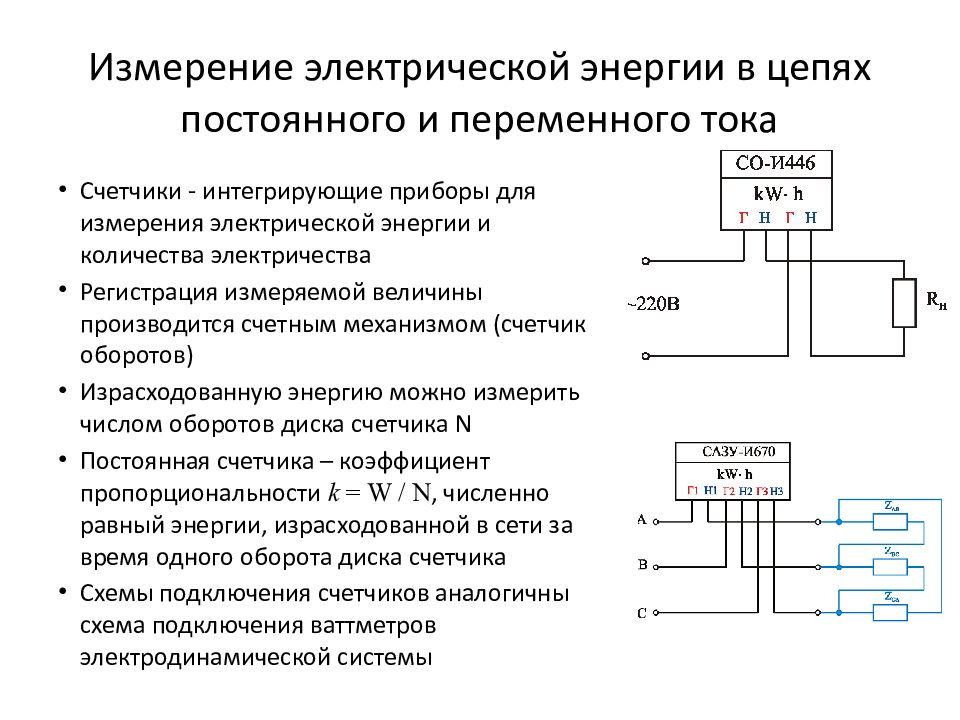

Измерение разных параметров

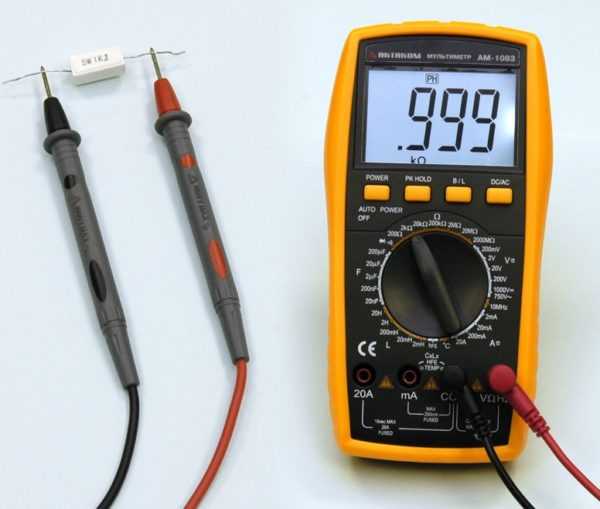

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

1. От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
2. Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
3. От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим

Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту

Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Wi-Fi и совместимость с Arduino

Новые модули, запланировано на начало 2021, Они также будут программироваться с помощью Arduino IDE и может использовать библиотеки, написанные для Arduino. то, в дополнении к обычному легкому управлению, что у вас есть с системой Theremino, Они также могут быть расширены с помощью тех, кто знает, Arduino и знают, как программировать на C ++.

Эти модули являются объединением всего, что мы делали до сих пор (Мастер – HAL / netmodul в – Netaala / Arduino – ArduHal). Мы будем использовать один модуль, который будет делать все. Он будет называться IotModule, Она будет основана на ESP32 и общаться с приложением через WiFi IotHAL, сеть, Интернет-USB.

скачать этот файл в котором перечислены функции (временный) из IotModule.

Элементы корпуса

Так как все большим спросом стали пользоваться цифровые модели, обозначения и основные характеристики мультиметров будут рассмотрены именно на их примере.

Они оснащены жидкокристаллическим экраном, который выдает измеренные значения величин. Чуть ниже расположен, вращающийся вокруг своей оси переключатель. Он указывает выбранный вид и пределы измерений.

К гнездам на корпусе мультиметра присоединяются 2 щупа с проводами: красный или положительный, черный или отрицательный.

К разъему подписанному, как «земля» либо «СОМ», всегда подключается отрицательный щуп. Положительный подсоединяется в любое другое гнездо.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

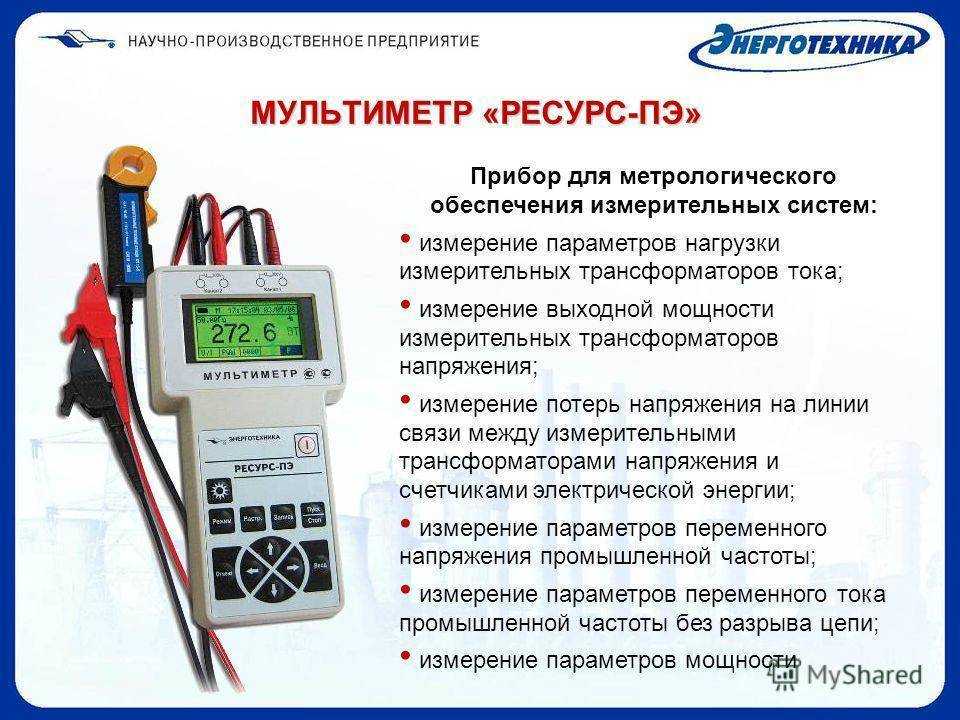

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

• Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
• Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
• Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

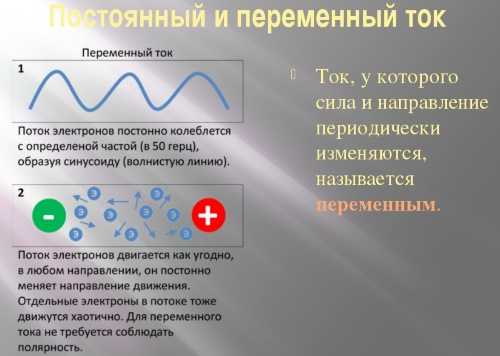

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Графическое изображение постоянного тока

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Графическое изображение переменного тока

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Обобщенные определения

Физический процесс, при котором заряженные частицы движутся упорядоченно (направленно), называется электротоком. Его принято разделять на переменный и постоянный. У первого направление и величина остаются неизменными, а у второго эти характеристики меняются по определенной закономерности.

Приведенные определения сильно упрощены, хотя и объясняют разницу между постоянным и переменным электротоком. Для лучшего понимания, в чем заключается это различие, необходимо привести графическое изображение каждого из них, а также объяснить, как образуется переменная электродвижущая сила в источнике. Для этого обратимся к электротехнике, точнее ее теоретическим основам.

Технические характеристики

Характеристики вольтметра зависят от его предназначения. Например, прибор, который измеряет напряжение постоянного тока, может обладать двумя, тремя или большим количеством диапазонов. Их число как раз и является одной из важнейших технических характеристик.

При выборе вольтметра нужно:

Обращать внимание на такую характеристику, как входное сопротивление. Она зависит от того, в каком диапазоне находится напряжение исследуемого участка электросети
Учитывать цену деления шкалы прибора и его погрешность в измерении.

Вступление

Наиболее часто приходится измерять постоянные и переменные напряжения и токи, сопротивления. Для этих целей выпускаются различные комбинированные измерительные приборы. Самый популярный из них, — цифровой мультиметр (типа М-838 или аналогичный).

Недорогой прибор, позволяющий измерять постоянное и переменное напряжение, постоянный ток, сопротивление, а так же проверять диоды и маломощные транзисторы.

У некоторых моделей есть «прозвонка» (пищит, когда щупы замкнуты), а более дорогие могут еще измерять емкости конденсаторов, частоту электрических колебаний и быть источником импульсов (генератором), частотой около 1 кГц.

Мало владеть прибором, необходимо еще и уметь им пользоваться, да так, чтобы не повредить прибор или «объект измерения».

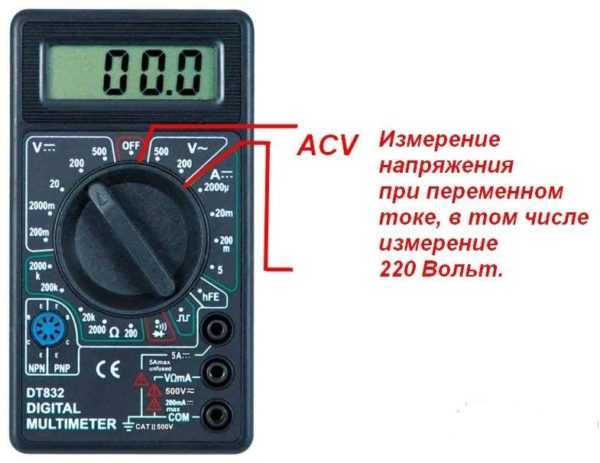

Измерение переменного напряжения.

Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется.

Сектор переменного напряжения разбит на два поддиапазона 200V

и600V . На пределе «200V» можно измерять, например, выходное напряжение вторичных обмоток понижающих трансформаторов, либо любое другое находящееся в диапазоне 0…200 Вольт. На пределе «600V» можно измерять напряжения 220 В, 380 В, 440 В или любое другое находящееся в диапазоне 0…600 Вольт.

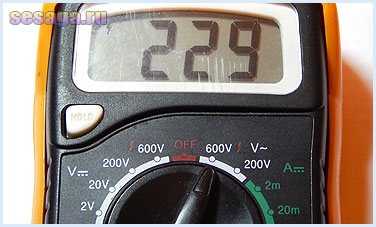

В качестве примера измерим напряжение домашней сети 220 Вольт. Переводим переключатель в положение «600V» и щупы мультиметра вставляем в розетку. На индикаторе сразу появился результат измерения 229 Вольт. Как видите, все очень просто.

И еще один момент. Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра

,а также дополнительно проверяйте выбранный предел измерения .И только после всех этих операций производите измерения . Этим Вы убережете себя и прибор от неожиданных сюрпризов.

А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра.

Измерение индуктивностей

Измерение индуктивностей несколько сложнее. Это связано с тем, что любая катушка (обмотка трансформатора и т. п.) имеет кроме индуктивности еще и резистивное сопротивление. Поэтому во многих случаях измеряют предварительно полное сопротивление катушки индуктивности:

Оно может быть определено методом амперметра и вольтметра путем измерения напряжения и тока измерительными приборами схемы на переменном напряжении (рис. 7, a) z = U/I. При подаче на схему постоянного напряжения (рис. 7, б), как уже рассматривалось выше, можно определить резистивное сопротивление катушки R.

Рис. 7. Схемы измерения индуктивностей

Тогда

В свою очередь, индуктивное сопротивление

При известном значении частоты / напряжения питания легко найти величину искомого значения индуктивности

При малых значениях индуктивности (например, контурных катушек радиоэлектронных устройств) можно воспользоваться резонансной схемой, аналогичной схеме определения емкости резонансным методом.

Для измерения индуктивности можно использовать также мосты переменного тока, специальные измерительные приборы — ку- метры, позволяющие определять не только величину индуктивности, но и такую характеристику, как добротность катушки, характеризующие качество работы катушки в электронных схемах.

Разновидности розеток

Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.

Правильная эксплуатация

Как и любой инструмент, предназначенный для работы с электрическими сетями и цепями, клещи требуют базовых знаний об их устройстве и соблюдения конкретных правил:

• Техника безопасности при проведении электромонтажных и измерительных работ в электрических установках. Эти правила общие для каждого электрика и не требуют знаний инструмента. В них рассказывается: во что должен быть одет человек, чем должен пользоваться, а что оставить в раздевалке или на земле. Если не соблюдать общие требования, то человек подвергает риску собственную жизнь и здоровье окружающих, это может привести к административному наказанию или выговору со стороны работодателя.
• Второй не менее важный документ, с которым знакомятся электрики – инструкция по эксплуатации. Ее необходимо полностью прочитать и запомнить главную часть. Так человек сможет уверенно пользоваться измерительным инструментом и будет знать последствия плохой эксплуатации.

Порядок измерений

Замеры проводятся в определенном порядке, на это редко влияет производитель и тип конструкции:

• Разведение губок происходит за счет нажатия на соответствующую клавишу;
• Проводник размещают на выбранном участке и зажимают клещи;
• Последний этап – считывание и запись показаний.

Правильное проведение замеров в цепях постоянного тока

Клещи, которые изготовлены на основе трансформатора, способны проводить замеры только переменного тока в конкретном диапазоне. Это обусловлено принципом функционирования главного элемента. Для того чтобы измерить постоянное значение, применяют противоположное оборудование, которое специально разрабатывалось для этих целей.

Аппарат для измерения постоянного напряжения, часто применяют, когда необходимо измерить эффект Холла. Информацию собирает специальный датчик, который располагается внутри изделия.

Большая часть дешевых, а также некоторые дорогие приборы обладают небольшой точностью. Поэтому при замерах следует устанавливать проводник точно по центру. Такими действиями человек сможет увеличить точность измерения. Этим способом пользуются все профессионалы, потому что это единственный вариант, чтобы снять фактические значения с минимальным отклонением.

Ампер и Ом. Электромагнитный метод

В основе вольтметров использующих электромагнитный метод лежит взаимодействие проводника с током и магнитного поля. Как и эксперимент с взаимодействием двух зарядов, эксперимент с взаимодействием двух проводников с током показывают на уроках физики в школе. Протекающие по проводникам токи создают вокруг них магнитное поле. И взаимодействуют именно эти магнитные поля.

Мы можем заменить один из проводников, вместе с создаваемым им магнитным полем, на постоянный магнит. И на оставшийся проводник будет действовать сила Ампера

На самом деле, не имеет значения, как именно создается магнитное поле. Эта сила, точно так же, как сила Кулона, может вызывать перемещение проводника. И мы можем это перемещение зафиксировать. Но тут возникает еще один интересный момент. Мы же знаем, что «действие равно противодействию». И на если на проводник с током в поле постоянного магнита действует сила Ампера, то и на сам постоянный магнит она действует. И мы получаем два разных типа: электромагнитный и магнитоэлектрический. Реже встречаются приборы электродинамические.

Не трудно заметить, что это классический гальванометр. Рамка с током вращается в магнитном поле. Причем магнитное поле создается неподвижным постоянным магнитом. Это, пожалуй, наиболее распространенный тип стрелочного прибора. Такие приборы довольно точные и обладают высокой чувствительностью, что и обеспечило их популярность. Однако, конструкция подвижной рамки с токоподводами сложнее, чем в приборах электромагнитной системы.

В приборах электромагнитной системы подвижным является стальной сердечник, который намагничивается неподвижной катушкой с током и втягивается в нее. Есть и альтернативный вариант, в котором используется не стальной сердечник, а постоянный магнит. У приборов с стальным (ферромагнитным) сердечником дополнительную погрешность вносит остаточная намагниченность сердечника после прекращения тока через неподвижную катушку.

Приборы электродинамической системы являются неким обобщением предыдущих. В них есть и подвижная рамка с током, и неподвижная катушка. И угол поворота стрелки определяется не одним током, а сразу двумя.

Есть и еще один тип приборов — ферродинамический. От электродинамического он отличается тем, что неподвижная катушка располагается на сердечнике, а подвижная рамка намотана на стальной гильзе.

Повторю, все такие приборы используют взаимодействие двух магнитных полей. Просто, как минимум, одно поле создается протекающим током. Один принцип работы реализуется различными конструктивными решениями. Только и всего.

Однако,, давайте задумаемся. Ведь эти приборы измеряют совсем не напряжение! Они измеряют ток. Все правильно, но, если помните, и электростатические приборы измеряли силу взаимодействия зарядов, а не напряжение. Просто призовем на помощь эмпирический закон описывающий соотношения между током в проводнике и приложенным к нему напряжением. Да, это тот самый, всем известный, закон Ома. Протекающий через катушку прибора ток создает падение напряжения на омическом сопротивлении катушки.

Например, если ток полного отклонения стрелки равен 1 мА, а сопротивление рамки 100 Ом, то стрелка будет полностью отклоняться при приложении напряжения 0.1 В. Конечно, это очень маленькое напряжение. Но проблема решается гораздо проще, чем для электростатических приборов, которым нужно высокое напряжение.

Достаточно последовательно с, например, магнитоэлектрическим стрелочным прибором включить балластный резистор. Например, если нам нужно измерять напряжение до 10 В, то потребуется резистор сопротивлением

(10 В / 0.001 А) — 100 = 9900 Ом

Используя несколько разных балластных резисторов можно сделать многопредельный вольтметр.

Вольтметры использующие электромагнитный метод измеряют не напряжение, а ток, протекающий через прибор. И нам требуется преобразовывать измеряемое напряжение в ток с помощью балластных резисторов. При этом возникающая в приборе сила Ампера преобразуется в механическую величину — перемещение. Точно так же, как в электростатических приборах. И мы считываем со шкалы именно величину механического перемещения. Но сопоставляем ее с током/напряжением.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Напряжение тока — что это означает?

Этот термин очень часто можно услышать в разговорной речи. Ток, в данном случае, это электрический ток. Получается, напряжение тока — это напряжение электрического тока. Просто у нас так сокращают. Как я уже говорил выше, ток бывает переменным и постоянным. Постоянный ток и постоянное напряжение — это синонимы, как и переменный ток и переменное напряжение. Получается фраза «напряжение тока» говорит нам о том, какое напряжение между двумя точками или проводами в электрической цепи.

Например, на вопрос «какое напряжение тока в розетке» вы можете смело ответить: переменный ток 220 Вольт», а на вопрос «какое напряжение тока тока у автомобильного аккумулятора», вы можете ответить «12 Вольт постоянного тока». Так что не стоит пугаться).

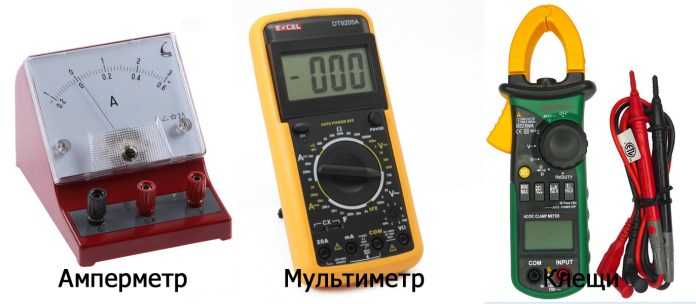

Какие устройства используются для измерения тока?

Сегодня существуют различные измерительные средства, позволяющие точно определить силу тока в бытовой электросети. Самыми распространенными измерителями являются:

1. Амперметр — специализированное средство измерения силы тока. Используется только на уроках физики, в быту не применяется.
2. Мультиметр — многофункциональное измерительное средство, позволяющее помимо тока проверять величину напряжения и другие характеристики электросистемы. Такие устройства широко распространены, используются профессиональными электриками и в бытовых условиях.
3. Тестеры — это упрощенные и устаревшие мультиметры. Сегодня используются редко, но раньше были широко распространены.
4. Современные измерительные клещи — устройство, не требующие предварительного разрыва цепи и отключения нагрузки. Позволяет легко и безопасно определить параметры любой электросистемы.
