Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Ошибки при монтаже

Распространенные ошибки при установке проводов СИП:

1. Недостаточное или чрезмерное натяжение линии, приводящее к повышению нагрузки и преждевременному выходу из строя несущей жилы или изоляции. Для обеспечения требуемого провиса кабеля используют динамометр, встроенный в ручную лебедку.
2. Повторное применение прокалывающих зажимов, не позволяющее правильно закрепить кабель. Фиксаторы для СИП являются одноразовыми, в случае снятия подлежат утилизации.
3. Слабая затяжка стальных лент. Под воздействием перепадов температуры или ветра кронштейны начинают сползать по поверхности столба. Дефект легко устраняется подтяжкой зажима специальным инструментом.

При укладке проводов следует проверять состояние изоляции: повреждение оболочки приводит к замыканиям или поражению людей электрическим током. Кабель разматывают на поверхности без острых предметов. При обнаружении надрывов на защитном слое дефектный участок вырезают. Для стыковки кусков СИП используют обжимные гильзы с последующей изоляцией муфты. Применять кустарные методы соединения (например, скручивание жил) категорически запрещено.

монтаж провода сип к дому видео YouTube

…

3 лет назад

Просто о сложном: монтаж провода СИП к дому. Ставьте «лайк» и подписывайтесь на канал! Видео «Как правильно…

…

2 лет назад

Перевод старой ЛЭП на СИП-4 2Х16. Монтаж щитка, счетчика, стабилизатора. Разводка от щитка по строениям по…

…

3 лет назад

Комплект линейной арматуры для абонентских ответвлений!

…

2 лет назад

Видео для общего представления о подобном монтаже(в самом монтаже есть конечно же много нюансов) Выбор…

…

1 лет назад

Монтаж щитка ввода СИП и счетчика своими руками Очень часто задают вопрос- как СИП подключить к модульному…

…

2 лет назад

Монтаж СИП: установка крюка, работа с бандажной лентой. Профессиональный электромонтаж Сайт: http://elektromontage.c…

…

6 лет назад

монтаж кабеля сип к дому.

…

1 лет назад

Зажим анкерный для натяжки провода СИП. ************************************************* Заработок на Youtube:https://youpartnerwsp.com/join?100732…

…

3 лет назад

Ввод кабеля в дом от столба. Я решил завести электричество в дом от электрощита, который установленный возл…

…

4 лет назад

Типы сцепной арматуры для монтажа самонесущего изолированного провода — СИП (торсада)

…

3 меc назад

Учебный фильм по монтажу воздушной линии с применением защищенных проводов СИП и линейной арматурой НИЛЕД.

…

4 лет назад

Продолжение про арматуру к СИПам из личного опыта применения. Прокалывающие зажимы — нюансы при использова…

…

3 лет назад

Очень часто задают вопрос- как СИП подключить к модульному автомату? Как это сделать правильно, ведь обычны…

…

3 меc назад

https://www.youtube.com/watch?v=iipI0FJWdvA подсоединение провода сип прокалывающим зажимом.

…

3 лет назад

При обкладке кирпичом дома, возник вопрос переноса уличного бокса, с прибором учета электроэнергии, с саман…

…

3 лет назад

Я показываю как своми силами можно натянуть линию самонесущим кабелем СИП.

…

2 лет назад

Монтаж провода СИП, обжим плавких вставок, обзор монтажа в щитке. Гофрированная труба (нержавейка) 25 мм внут…

…

2 лет назад

Ввод в дом трехфазной линии напряжения с опоры. Был смонтирован контур заземления из трех уголков 50х50 длинн…

Правила безопасности при работе лебедкой

Чего нельзя делать при работе с ручной рычажной лебедкой:

• нельзя увеличивать длину троса. На барабан должен накручиваться ограниченный заводскими условиями метраж.
• не перегружайте инструмент свыше нормативных тяжений
• убирайте лебедку при сварочных работах как можно дальше, дабы не повредить брызгами тросик
• при натяжении на барабане всегда оставляйте минимум два витка
• не используйте механизм для подъема людей
• не удлиняйте самостоятельно рукоятку
• работать рукояткой должен только один человек. Не допускается применение усилия двух работников.

При выборе лебедки конечно идеальным вариантом был бы механизм с меньшим весом, большей длиной троса и максимальным усилием тяжения. Однако даже технически спроектировать такую модель нереально.

Каждая марка имеет свои плюсы и недостатки. Поэтому при покупке вам придется определиться, какие из характеристик являются главными и наиболее приоритетными именно в ваших условиях эксплуатации.

https://youtube.com/watch?v=aRux_vL5rig%3F

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

• предназначение воздушной линии;
• эксплуатационные условия, местоположение прокладки, требования к безопасности;
• нужное количество фаз;
• общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
4. СИП-4: жилы изолированы, но сердечники не используются;
5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

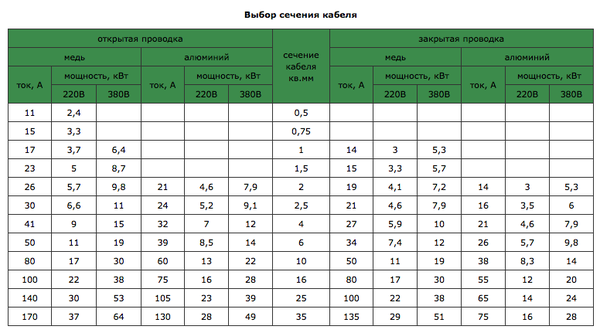

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

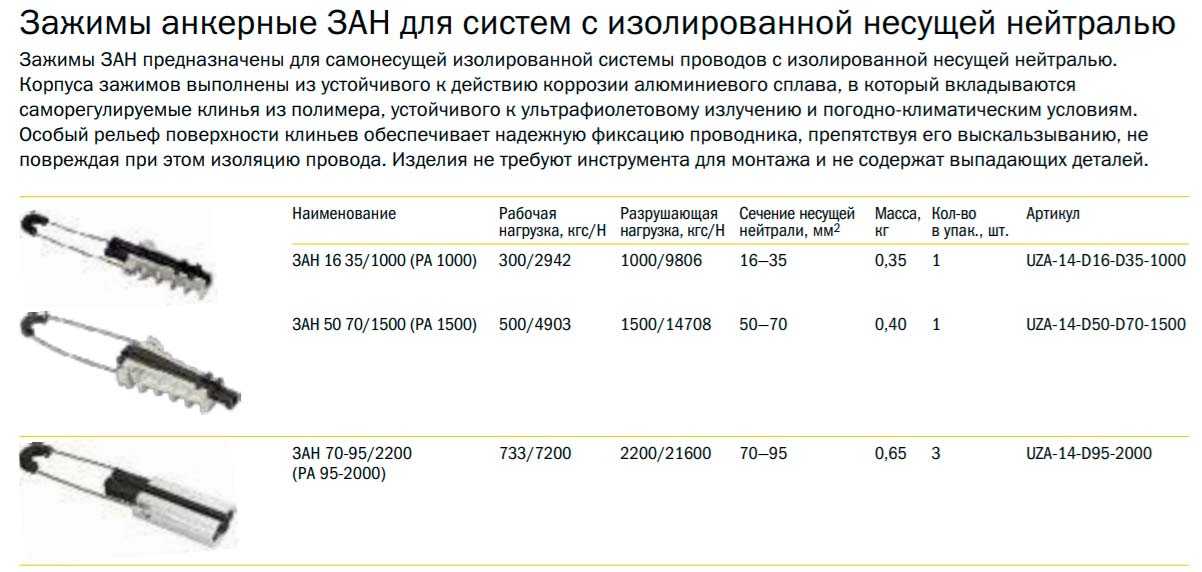

Разъемные (проходные) кабельные чулки (КЧР) с одной петлей

Разъемные (проходные) кабельные чулки с одной петлей предназначены для временного захвата кабеля в любом месте на всем его протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть также использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте.

Фиксация разъемного кабельного чулка достигается за счет шнуровки стальным тросом.

Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.

Модель	Наименование, диаметр кабеля, длина захватной части, мм	Рабочая нагрузка, кН	Разрушающая нагрузка, кН	Вес, кг
КЧР20/1 Цену уточните у менеджера добавить в корзину добавить в избранное	Разъемный (проходной) кабельный чулок,⌀10-20мм, L=900мм, 1 петля	7,5	15	0,050
КЧР30/1 Цену уточните у менеджера добавить в корзину добавить в избранное	Разъемный (проходной) кабельный чулок,⌀20-30мм, L=900мм, 1 петля	15	30	0,250
КЧР40/1 Цену уточните у менеджера добавить в корзину добавить в избранное	Разъемный (проходной) кабельный чулок,⌀30-40мм, L=900мм, 1 петля	25	50	0,300
КЧР50/1 Цену уточните у менеджера добавить в корзину добавить в избранное	Разъемный (проходной) кабельный чулок,⌀40-50мм, L=900мм, 1 петля	25	50	0,500
КЧР65/1 Цену уточните у менеджера добавить в корзину добавить в избранное	Разъемный (проходной) кабельный чулок,⌀50-65мм, L=900мм, 1 петля	40	80	0,900
КЧР80/1 Цену уточните у менеджера добавить в корзину добавить в избранное	Разъемный (проходной) кабельный чулок,⌀65-80мм, L=900мм, 1 петля	50	100	1,000

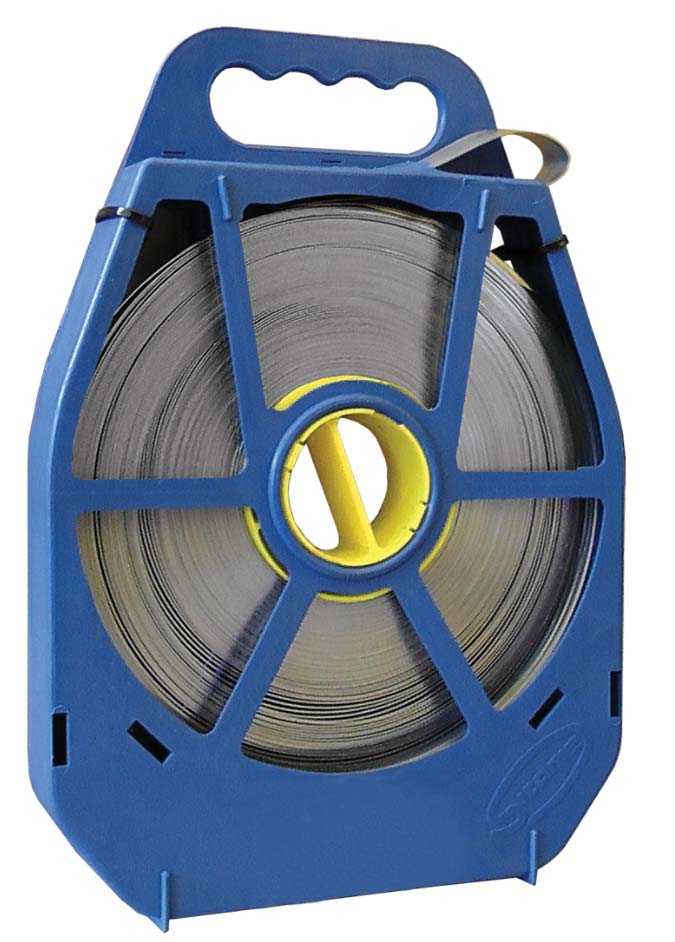

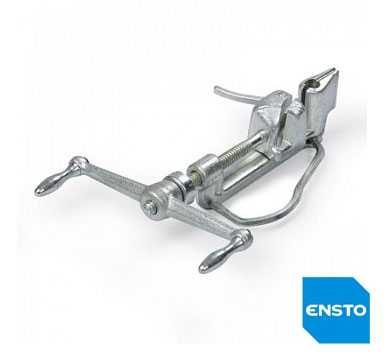

Инструмент для натяжения бандажной ленты. Правила и ошибки во время работы с лентой и выборе скреп.

Монтаж бандажной ленты выполняется специализированными машинками для натяжки. Многие электрики называют их по обычному — «мясорубка» или «вертолет».

Первые экземпляры машинок были только иностранного производства. Они стоят не очень мало — более 8000 рублей. К примеру фирмы Ensto — CT42.

На данное время же этот инструмент широко выпускается и изготовителями из нашей страны (фирма КВТ). В точках продажи уже можно найти экземпляры дешевле в два раза заграничных.

Намного лучше подбирайте ленту которая упаковывается в бухты по 50м и запаковывается в хорошие пластмассовые кассеты с ручкой. При подобной фасовке у вас не возникнет проблем с ее запутыванием или размоткой необходимого метража.

Если например приобрели в бумажной упаковке, то лучше эту коробку не разрывать полностью, а поверх сделать надрез, через который можно будет пропустить конец ленты. Сама бухта при этом остается надежно смотанной и не запутается ни при перевозке, ни во время работы с ней.

Фабричная бандажная лента имеет следующие характеристики:

ширина ленты 20мм — для типового применения; или 10мм — для СИП малого сечения, либо маленьких изделий на опорах (к примеру видеокамеры)

Бандажная лента это многофункциональный способ крепления для любых типов опор:

древесные в форме круга

Даже на трубе d-40мм можно зафиксировать при ее помощи все все что угодно

Важное условие при этом — поверхность плоскости крепления должна быть шире, чем сама скрепа. Иначе может случиться ее деформация при затяжке, а это отразится на качестве монтажа и его долговечности

Что можно зафиксировать бандажной лентой кроме арматуры для проводов СИП:

распределительные шкафы и шкафы учета

осветительные приборы

Сначала при подборе ленты необходимо смотреть на критерий разрушающей нагрузки. Причем не всегда требуется подбирать ленту именно с самым большим его значением. Порой по условиям монтажа рациональнее использовать очень легкий вариант. Подробно про это будет сказано дальше.

Естественно сама по себе лента не может зафиксировать крючек или остальное оборудование к опорам. Чтобы это сделать понадобиться еще дополнительный компонент:

Кроме внешнего вида основное отличие бугеля от скрепы состоит в следующем:

скрепа необходима для крепежа на промежуточных опорах, где нет фронтальных растягивающих нагрузок

Иначе выйдет вот так.

Скрепы не просто так в собственной конструкции имеют специализированный шов. Выполняется это для того, чтобы при критичных нагрузках скрепа расходилась по этому шву и СИП наряду с крюком падал вниз, сохраняя в целостности как СИП так и опору.

Бугель выдержит нагрузку в 750-800кг. Если две полосы ленты сцепленные бугелями обхватывают крючек, то это уже 1,5тн. Скрепа держит нагрузку в 600кг или 1,2тн на крючек со сдвоенной лентой 0,7мм.

Вы должны правильно понимать, что в любой арматуре обязаны быть звенья ограниченной прочности для защиты линии СИП от повреждений механического плана. Что это означает?

Допустим если на СИП падает массивное дерево, то абсолютно не обязан рваться кабель, не должна заваливаться опора, которая по эффекту домино может сложить за собой и соседние. По правилам должны разрушаться звенья в линейной арматуре.

При этом ни какие-нибудь очень дорогие и ответственные, к примеру анкерные зажимы, а недорогие части изделия. По этому крепление крюков лентой из металла с применением скреп и бугелей, и считается таким образом слабым звеном.

Нередко даже проектировщики заблуждаются и укладывают для всех жизненных случаев крепление только бугелями, так как они наиболее многофункциональные и могут использоваться как на промежуточных, так и на анкерных опорах. Но тут принцип многофункциональности может сыграть и отрицательную роль. Рассмотрим почему это так.

Допустим у вас есть кабель СИП-1 с сечением несущей жилы в 70мм2 и с разрушающей нагрузкой 2 тонны.

Он фиксируется анкерным зажимом имеющим усилие тоже в 2тн. И это все смонтировано на крюке с 2-мя лентами и бугелями выдерживающими — 1,5тн.

При дальнейшем ремонте остается лишь заменить два бугеля и кусочек бандажной ленты. По расходам это сущие копейки.

Где сначала случится у вас порыв? Быстрее всего на проводе. И расходы на ликвидацию аварии будут больше в несколько раз. Между тем все можно было бы разрешить еще на стадии монтажа, заложив крепление ленты не бугелями, а скрепами с меньшей разрушающей нагрузкой.

Для СИП еще меньших сечений и выполнения условия слабого звена, разрешено использовать бандажную ленту меньшей толщины и ширины. С соответствующими скрепами. Все это должно предусматриваться и просчитываться еще на стадии проектирования.

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

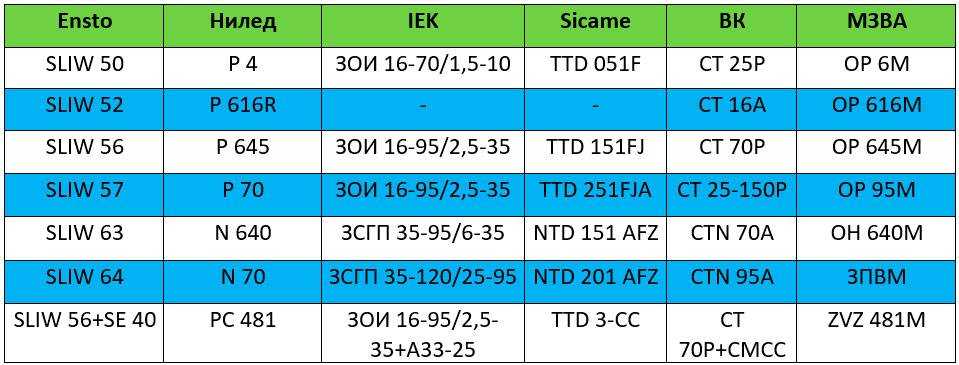

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи

Нам важно ваше мнение:

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка.  В зависимости от материала и диаметра троса выбирается конструкция крепления:

• Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
• Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
• Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
• Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Что такое кабель СИП

Самонесущий изолированный провод предназначен для организации воздушных линий электропередач или создания осветительных сетей. В зависимости от сечения и изолятора кабель рассчитан на напряжение от 600 В до 35 кВ. Продукция была разработана в 60-е гг. прошлого столетия в Финляндии как альтернатива классическим линиям с подвесом на стальном тросе.

Изолятор изготовлен из сшитого полиэтилена, стойкого к перепадам температуры и ультрафиолетовому свету (нулевая или несущая жила может не оснащаться защитным покрытием).

Разновидности и различия

В соответствии со стандартом ГОСТ 31946-2012, в России выпускается несколько разновидностей кабелей (все оснащены алюминиевыми жилами):

• СИП-1, рассчитанный на напряжение до 380 В и не имеющей изолятора на несущем сердечнике;
• СИП-2, используемый в линиях напряжением до 380 В и оснащенный защитным слоем на несущей жиле;
• СИП-3, рассчитанный на до 20 или 32 кВ (в зависимости от толщины изолятора – 2,3 и 3,5 мм соответственно);
• СИП-4, не имеющий нулевого несущего сердечника и состоящий из 2 или 4 жил (существуют модификации с дополнительными проводами для организации освещения);
• СИП-5, отличающийся от СИП-4 изолятором из светостабилизированного полиэтилена.

Чтение маркировок

Обозначение СИП расшифровывается как «самонесущий изолированный провод», цифра указывает тип кабеля. Встречаются модификации с литерами для маркировки особых характеристик (например, буква «г» используется для герметизированной модели кабеля, а «н» применяется для продукции с изолятором, не поддерживающим горение). Стандартная изоляция выдерживает длительный нагрев до +90°С. Существует модификация с маркировкой «т», защитный слой не разрушается при +120°С.

Плюсы и минусы

Основные преимущества несущего кабеля:

• наличие изоляции предотвращает короткие замыкания при падении посторонних предметов (например, обломившихся веток деревьев);
• несущая жила повышает стойкость линии к обрывам;
• уменьшаются габариты воздушной линии и сокращается расстояние от столба до стены здания;
• защита магистрали от кражи электроэнергии обеспечивается путем заброса дополнительных кабелей;
• срок эксплуатации длительный (не менее 40 лет);
• гладкая поверхность защищает магистраль от налипания мокрого снега;
• возможно проведение части монтажных работ без отключения напряжения.

Недостатки продукции, отмечаемые монтажными бригадами:

• необходимость в обучении персонала навыкам работы с кабелями серии СИП;
• повышенная стоимость (по сравнению с продукцией, имеющей оголенные жилы);
• риск повреждения изолятора при длительном контакте о посторонние предметы;
• повышенный удельный вес из-за использования несущей жилы и толстого изолятора;
• горючесть защитного слоя, ограничивающая применение продукции внутри помещений.

Какой подходит для подключения к дому

Для подключения к жилому дому или даче с мощностью нагрузки до 3–4 кВт подходит 2-жильный кабель СИП-4 с сечением 16 мм². Если в здании имеются котлы отопления или бытовая техника с повышенным потреблением энергии, то следует использовать 4-жильный провод, рассчитанный на напряжение 380 В.

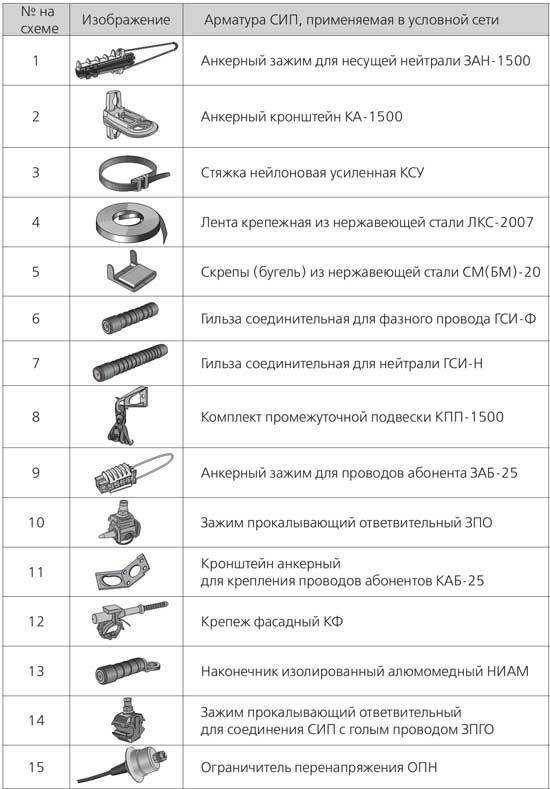

Разновидности крепежа для СИП

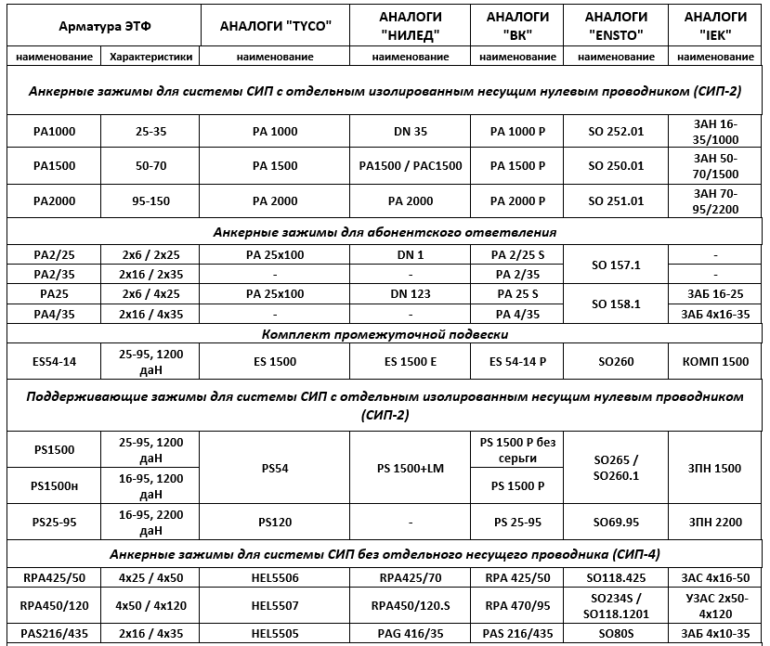

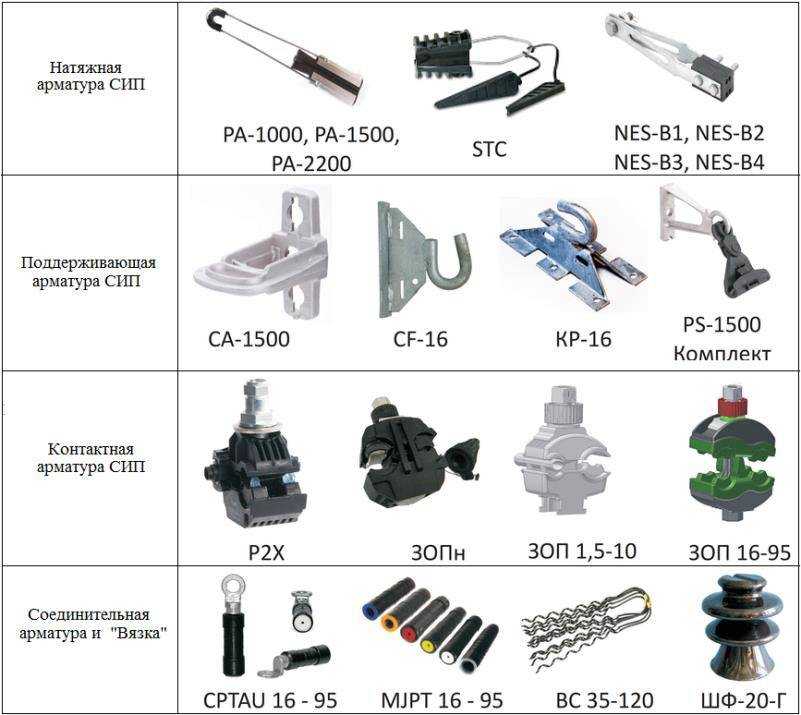

Для прокладки самонесущего провода используют следующие крепежные элементы:

• промежуточные поддерживающие зажимы;
• кронштейны для крепления анкерных зажимов;
• кронштейны для крепления промежуточных зажимов;
• анкерные кронштейны для проводов энергопотребителя;
• анкерные зажимы для изолированной несущей нейтральной жилы;
• анкерные зажимы для проводов энергопотребителя;
• монтажные крюки;
• крепежную ленту (лента должна быть из нержавейки);
• скрепы из нержавейки;
• бугели из нержавейки;
• стяжки крепежные;
• фасадные крепления для СИП;
• вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

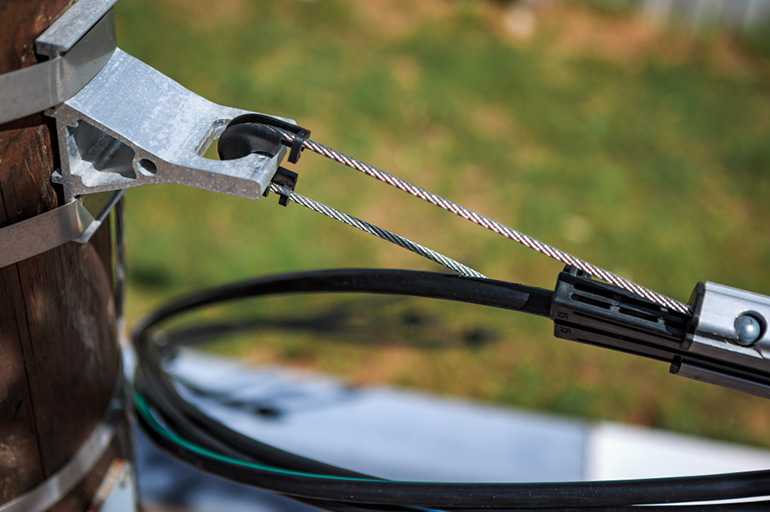

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Инструкция для тех, как натянуть провисший проводник на линии

Прежде всего, не стоит паниковать и нервничать, но и подходить близко к столбам также не надо.

Дождитесь приезда специалистов и ни в коем случае не пытайтесь натянуть провисший кабель и исправить проблему самостоятельно – это может обернуться очень печальными последствиями.

Не подпирайте и уж тем более не старайтесь отрезать кусок кабеля, чтобы забрать его себе.

Повреждённые участки линий представляют опасность, даже если электричество в них отсутствует (если Вы не знаете, что такое шаговое напряжение, то ознакомьтесь, эта информация впоследствии может оказаться жизненно важной)
