Основные способы крепления кабель-канала к стене

Открытая прокладка проводов

Такой способ отличается простотой в исполнении, однако он может нарушать эстетику комнаты.

Открытую прокладку применяют:

• в хозяйственных постройках — подвалах, гаражах, погребах;
• при отсутствии возможности проштробить каналы в комнатах;
• в случае оформления интерьера в стиле ретро.

Для открытой фиксации используют несколько видов средств.

Пластиковые и металлические скобы

Это самые распространенные средства открытой фиксации кабелей. Крепеж имеет вид дуги с выемкой для круглого провода и отверстием для самореза. Пластиковые скобы снабжаются гвоздем на этапе изготовления. Крепежные элементы имеют различные размеры. В жилых комнатах рекомендуется использовать пластиковые скобы, отличающиеся лучшими эстетическими качествами. Металлические крепежи прочно закрепляют провод. Изделия бывают 2- и 1-лапковыми.

Кабель-каналы

Подобные изделия представляют собой короба со съемной крышкой. Они имеют треугольное или квадратное сечение. Второй тип устанавливается горизонтально по периметру комнаты. Их нередко применяют для подводки кабеля к выключателям или розеткам. Треугольные каналы предназначены для установки вблизи пола.

К преимуществам таких средств фиксации относятся:

• хорошие эстетические качества;
• простота установки и прокладки кабелей, компонентов электрической цепи;
• надежность крепления;
• защита кабелей от влияния внешних факторов.

Клипсы

Зажим находится на втором месте среди распространенных средств крепления. Он удерживает провод в нужном положении за счет работы пружинящих элементов. Клипсы не рекомендуется использовать в качестве монтажных подвесов. Для фиксации зажима применяется шуруп, надежно удерживающий изделие на стене. Некоторые клипсы имеют клеевое основание, облегчающее установку.

Отверстие крепежа рассчитано на одиночный провод. При необходимости уложить несколько кабелей клипсы устанавливают параллельно. Совмещаемые боковые поверхности снабжают пазами. При применении клипс учитывают соответствие монтажного отверстия диаметру кабеля. Крепежи большого размера используют для укладки гофрированных каналов или тонких металлических труб.

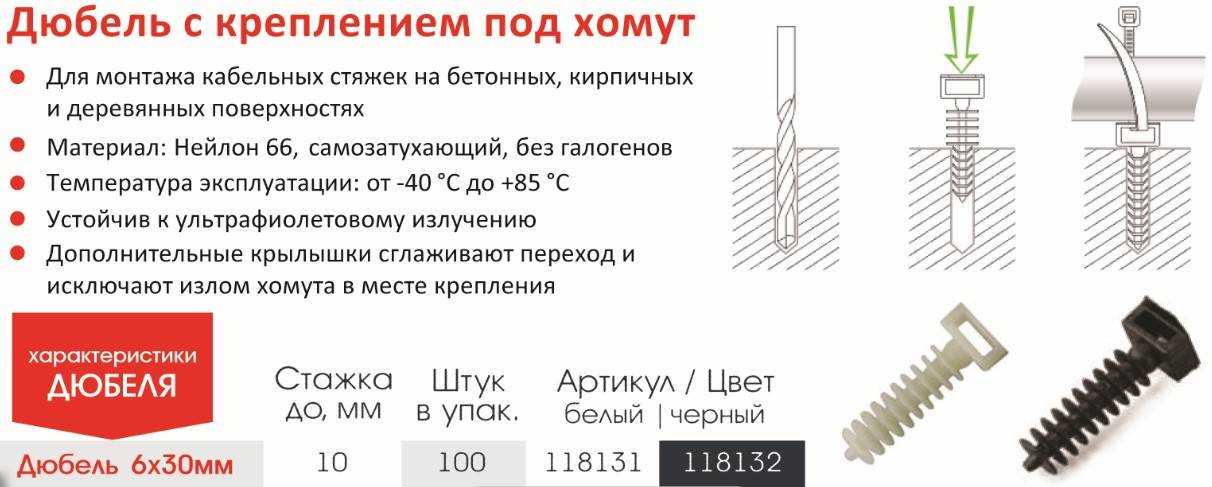

Хомут-стяжка

Это универсальное крепежное средство, используемое совместно с другими фиксирующими деталями. Некоторые хомуты применяются отдельно. Стяжка имеет вид пластиковой полосы с замком. Рифление не позволяет ремню выходить из застежки. Замок иногда дополняется кольцом, помогающим устанавливать хомут с помощью шурупа. Ремнем обвязывают кабель или пучок, после чего вводят полосу в замок. Слабо затянутый хомут используется в качестве подвеса.

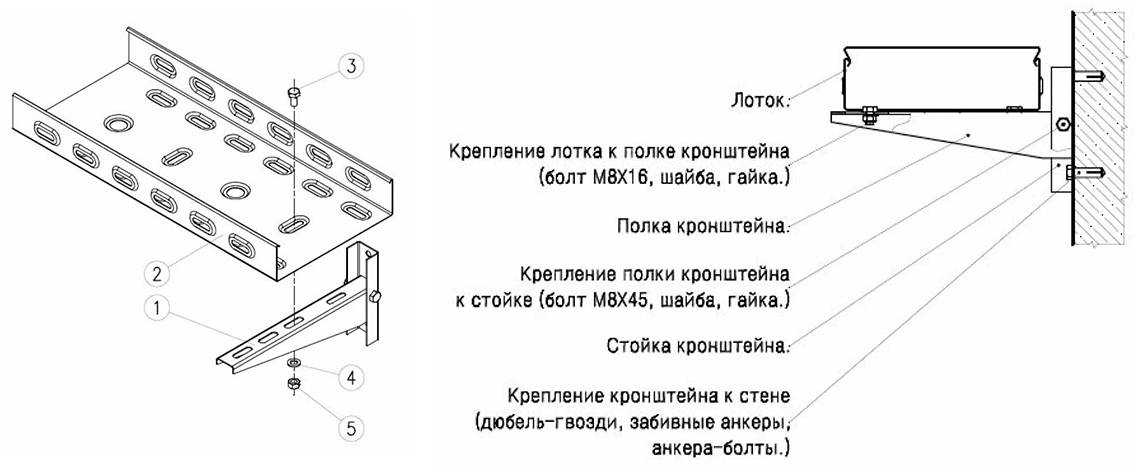

Кабельные лотки

При обустройстве потолочной подсветки прокладывают объемные пучки проводов. Их нужно прикреплять к плитам перекрытия. Сверлить в бетоне множество отверстий сложно, это же касается одиночной прокладки проводов. В таких случаях применяют подвесные лотки. Их производят из перфорированной оцинкованной стали. Предлагаются изделия разных размеров, со шпильками или подвесами.

Изоляторы

Крепеж имеет вид бочонка с круглым пазом и отверстием для шурупа. Гладкость кромок корпуса препятствует повреждению проводов. Ранее изоляторы производились из белой керамики, сейчас — из цветных материалов. Они применяются при создании интерьера в стиле ретро. С помощью изоляторов закрепляют витые пары. При этом проводники раздвигают и надевают на паз. Для предотвращения провисания кабелей правильно рассчитывают расстояние между изоляторами.

Крепление телефонного кабеля

Несмотря на популярность витой пары, кабель ТРП все еще применяется для подключения стационарных телефонов. Для удержания кабеля в правильном положении используют маленькие гвозди, которые вбивают в основание через пластиковую перегородку между жилами.

Открытая проводка в коробе

Это самый лучший способ монтажа. Открытой проводка считается только по технологии укладки. По внешнему виду она непривычна. Прокладку кабелей в каналах иногда называют полуоткрытой.

К преимуществам способа относятся:

• безопасная эксплуатация;
• компактные размеры конструкций;
• простота установки;
• универсальность применения;
• широкий ассортимент фурнитуры.

Расчет размера короба для кабеля

Перед покупкой материалов нужно начертить схему расположения конструкции в квартире с указанием типа каналов, длины каждой линии. После этого определить размеры всех лотков. При расчете длины короба учитывают количество и сечение проводов.

Берется во внимание дополнительный расход материала при оформлении углов или порче короба. Рекомендуется оставлять 10% запаса по ширине и протяженности. Его хватает для добавления 2–3 проводов среднего сечения

Его хватает для добавления 2–3 проводов среднего сечения.

От параметров короба зависит его цена. Согласно ПУЭ, заполненность канала с крышкой не должна превышать 40%. Для глухих лотков этот параметр составляет 30%.

Расчет минимальных размеров короба выполняют с помощью таблицы:

Вид короба	Односекционный	Двухсекционный	Трехсекционный
10х22	10х30	10х22	10х30	15х54	10х40
Сечение провода	Число кабелей в 1 секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	4
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

Каналы продаются в упаковках, различающихся количеством элементов и общей длиной. Для подсчета последней число изделий умножают на 2 м. Длина элемента стандартна, другие значения встречаются реже.

Разновидности и назначение

Материалы, из которых изготавливают короба, обычно имеют противопожарные характеристики. Обычно это оцинкованная сталь, алюминий или пластик.

1.Пластиковые кабель каналы достаточно универсальны в использовании, так как обладают хорошей гибкостью, и мягкостью материала, а так же исключительной влагостойкостью.

Эти качества позволяют использовать их на сравнительно неровных поверхностях, в помещениях с повышенной влажностью или на улице. Их можно легко распилить с помощью обычной пилы по дереву с некрупным зубом. Кроме этого, пластиковый профиль – это самый дешевый из существующих вариантов коробов.

При выборе пластиковых коробов вы должны рассчитывать на толщину и количество вашей проводки. Для каждого провода рекомендуется использовать отдельную ячейку внутри канала.

Обратите внимание! Дешёвые кабель каналы, имеющие только один замок весьма недолговечны, так как пластик на подвижных сгибах легко изнашивается, поэтому лучше покупать приспособления с двумя замками.

2. Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета.

Изготавливают этот профиль из оцинкованной стали, чтобы предотвратить коррозию и увеличить срок службы конструкции.

Выбирая стальной канал нужно обратить внимание на наличие или отсутствие царапин на корпусе или крышке. Поскольку повреждение защитного слоя может привести к окислению металла, их присутствие на изделии не допустимо, особенно, если вы собираетесь использовать изделие для наружного монтажа. Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции.

3. Алюминиевые короба, как и стальные, имеют отличные противопожарные показатели, что позволяет использовать их и в производственных помещениях. Так же стоит отметить, что алюминий – это очень легкий металл, поэтому использование кабель каналов  из него позволяет снизить нагрузку на поверхность стены.

Не стоит забывать, что крепить кабель канал из металла следует на ровную поверхность, во избежание деформации и изломов профиля и обеспечить его плотное прилегание и легкое защелкивание замка крышки.

Обратите внимание! Лучше не приобретать изделия из алюминия с излишне тонкими стенками. Поскольку это крайне мягкий материал, замки – защелки на таких коробах быстро выйдут из строя. Выбор формы и цвета зависит только от ваших предпочтений и особенностей интерьера.

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом,
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала

Кабель выводят через проём в смежное помещение

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

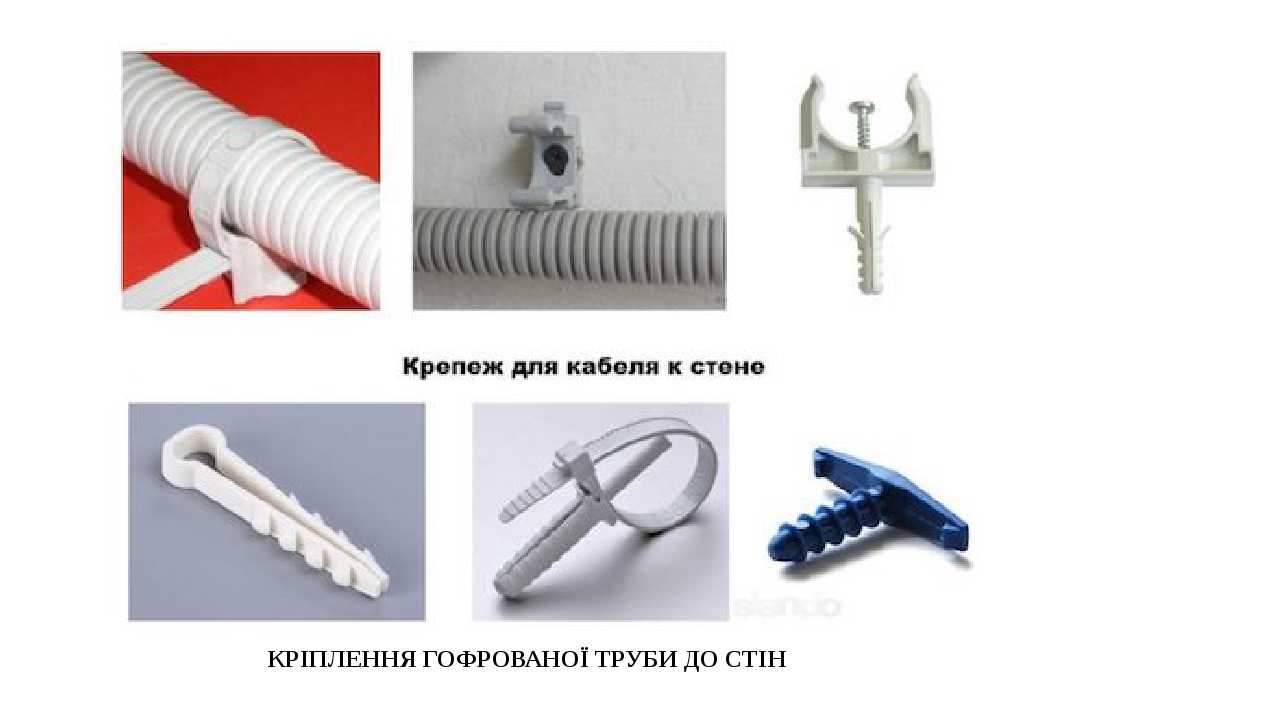

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Как крепить кабель канал к бетонной стене?

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.

Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.

С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

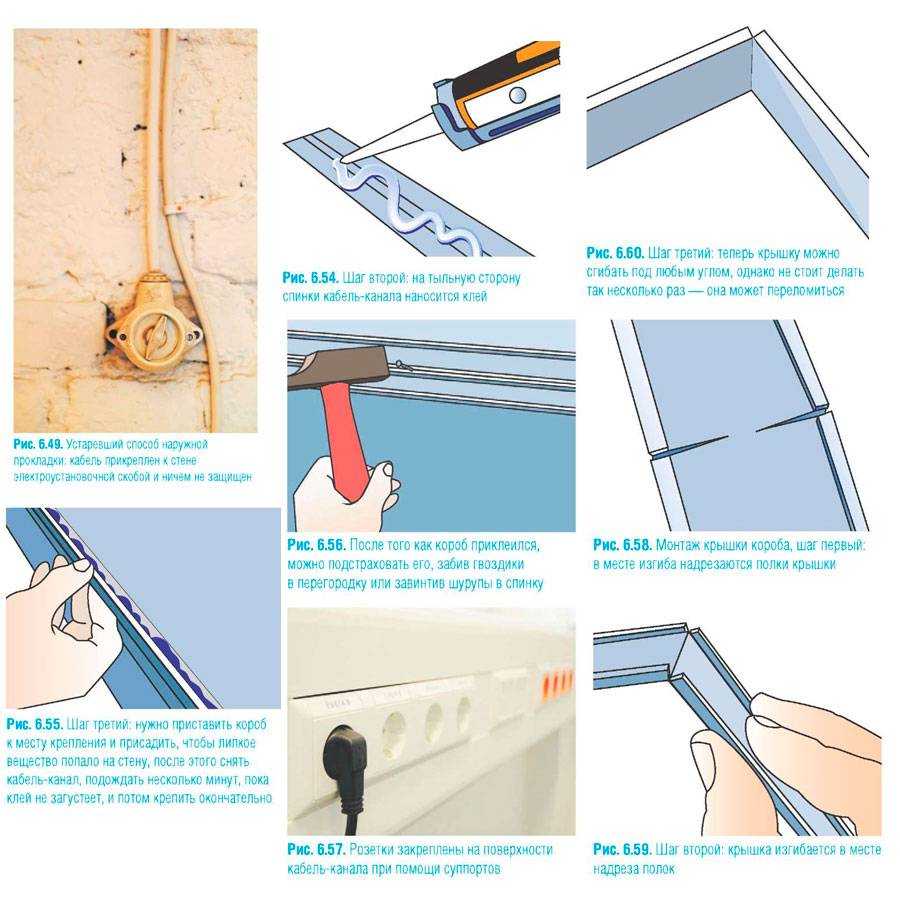

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.
