Замена и прокладка проводки в панельном доме

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

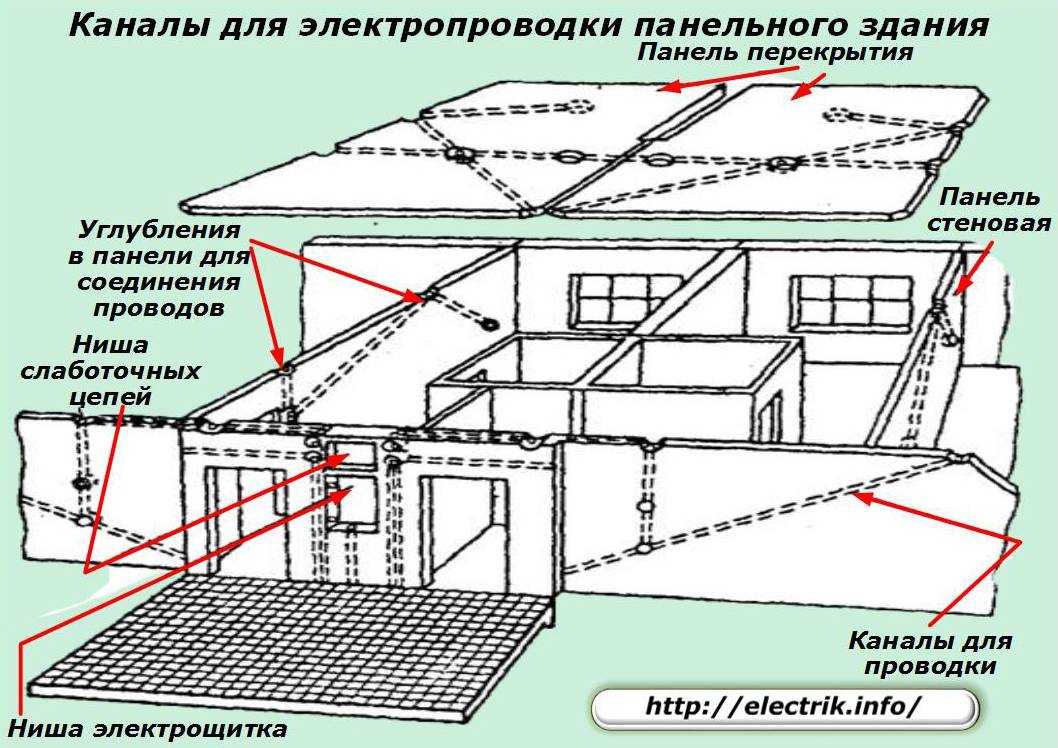

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Особенности штробления

Как уже говорилось ранее, в несущих панелях штробление запрещено. Однако запрет относится только к горизонтальному штроблению, а вот проделывание штроб по вертикали вполне допустимо. Несмотря на возможность создания вертикальных штроб, слишком глубокие борозды создавать не стоит, так как это ослабит конструкцию. Максимально допустимая глубина штробы не должна превышать 10 миллиметров. В любом случае при создании штробы нельзя нарушить арматуру.

Фиксация проводки в штробах осуществляется алебастровой смесью или дюбелями-хомутами. Если используются дюбель-хомуты, понадобится высверливание отверстий под их установку. Штробы проделываются при помощи перфоратора или специализированного инструмента — штробореза. Последний более приспособлен для создания штроб, поскольку оснащается парой лазерных кругов и устройством отвода пыли.

Отверстия для подрозетников должны соответствовать следующим размерам: глубина — до 45 миллиметров, диаметр — от 75 миллиметров и выше. Конкретные размеры отверстия зависят от габаритов подрозетника.

Признаки неисправности проводки

Основные внешние проявления, при обнаружении которых принимается решение о замене старой проводки, приведены ниже:

• Проложенные в толще стен алюминиевые провода на открытых участках имеют изношенный и неприглядный вид (фото справа).
• При увеличении количества бытовых приборов, а также при подключении мощных потребителей провода сильно нагреваются.
• Одновременно с этим постоянно «выбивает» защитные автоматы в питающих линиях старой электропроводки.

Сами по себе алюминиевые провода в домах старой застройки являются основанием для того, чтобы поменять их. Согласно требованиям действующих нормативов для прокладки проводки в новых строениях допускается применять только медные трехжильные проводники определенного сечения.

Примеры старой электропроводки

А у Вас в квартире есть заземление?
Да, конечно! 44.44%

Нет. 40.74%

Я не в курсе. 14.81%

Перед оценкой объема предстоящих работ не следует исключать возможность частичной замены электропроводки, которая правомерна при обнаружении небольших по протяженности изношенных участков. В этом случае предстоящие операции обычно классифицируются как ремонт электропроводки с частичным обновлением ее элементов. При замене более половины проложенных проводов и всех установочных изделий правильнее будет говорить о капитальном ремонте электропроводки.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

1. Создание схемы электрического снабжения.
2. Разработка плана разводки проводов, его согласование.
3. Обустройство ремонтной времянки.
4. Прокладка проводов.
5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны. При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
2. Устройство защитного отключения — 50А.
3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

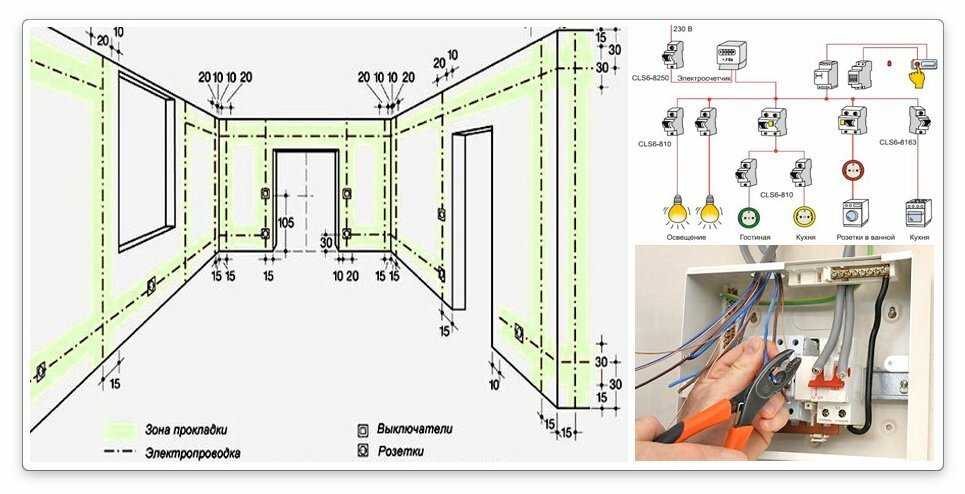

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Обратите внимание! При создании чертежа следует соблюдать размеры условных обозначений элементов, так как их масштабирование недопустимо

Подготовка плана

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

1. Берем план жилого помещения в ДЭЗ или БТИ.
2. Сканируем полученный план.
3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
4. Распечатываем полученную схему.

Этапы проведения работ

Замена электропроводки своими руками нуждается в точном следовании этапов работы, а также соблюдения всех рекомендаций опытных электриков. Только в этом случае можно не только получить достойный результат работы, но и выполнить проводку так, чтобы она не стала причиной возгорания.

Устройство времянки

Когда выполняется замена старой электропроводки в доме, электрика в доме должна быть отключена. Но она нужна для работы электроприборов. В таком случае следует сделать ремонтную времянку. Она представляет собой конструкции из пластикового или деревянного бруса, удлинителя и розетки. Данная конструкция подключается к наружному счетчику, чтобы полностью обесточить квартиру или дом.

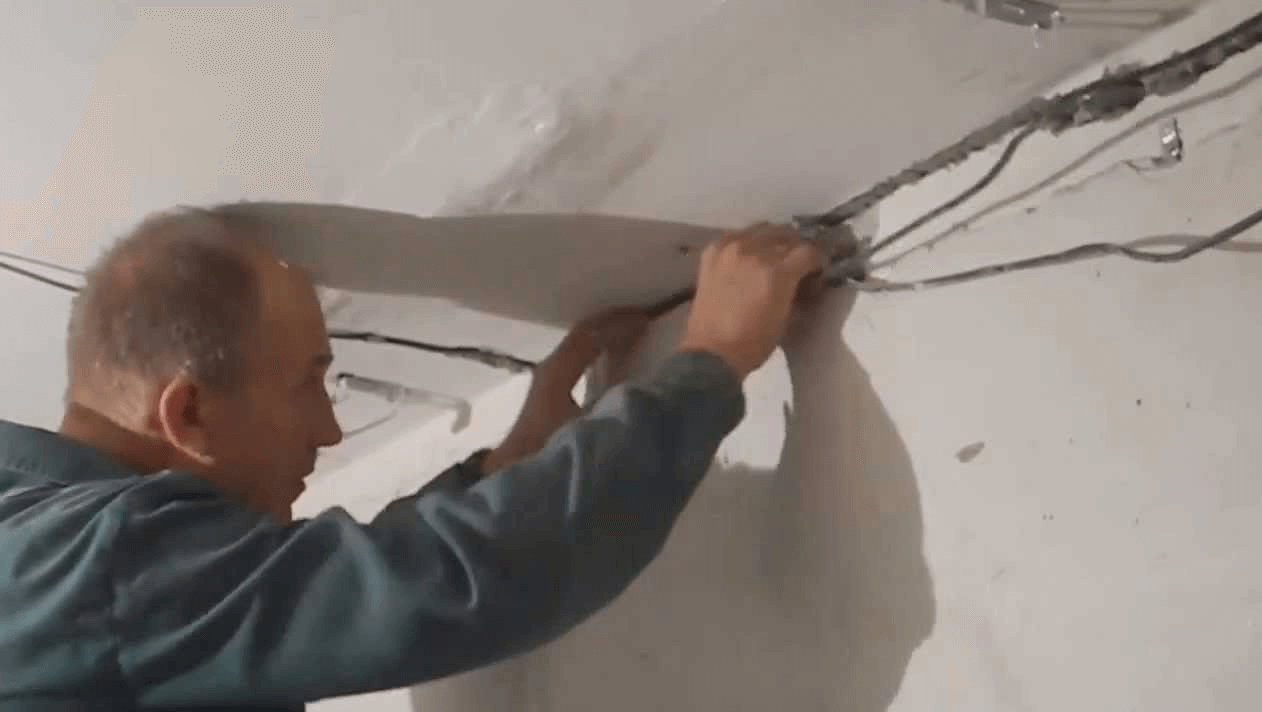

Демонтаж старой проводки

Демонтаж электропроводки проводится только после того, как полностью отключено электричество в квартире. Для проверки лучше воспользоваться мультиметром. Демонтаж начинается от распределительных коробов, установленных под потолком. Необходимо открыть короб, найти и удалить вводный провод. Если его удаление невозможно, рекомендуется обрезать его как можно дальше и изолировать. По данному принципу демонтируются и остальные провода.

Штробление стен

Проводить штробление стен можно по горизонтали и вертикали. Если работы будут проведены неаккуратно, и канавки получатся кривыми, это может привести к возникновению в дальнейшем аварийных ситуаций.

Границы канавок лучше всего определить с помощью перфоратора, после чего вручную с помощью долото выровнять их. В тех местах, где требуется сделать угол, необходимо выполнять косой срез и выбить лунку. Это лучше всего делать с помощью болгарки. Отсутствие углов позволит кабелю лечь ровно, и избежать изгибов, которые приводят к излому и порче провода.

Для создания отверстий в кирпичных стенах, в которые будут вставлены подрозетники, можно воспользоваться коронкой, надетой на перфоратор. Для бетонных стен такой инструмент будет неэффективным, поэтому лучше всего использовать долото.

Отверстия для подрозетников необходимо выполнить в тех местах, где они будут удобны для использования. Их места следует определить еще на этапе создания чертежа. Розетки для кондиционеров, вытяжек и другие стационарных приборов следует размещать как можно ближе к месту, где будет установлен электроприбор, чтобы скрыть шнур.

Прокладка проводов

Перед прокладкой проводов необходимо подготовить отрезки необходимого размера, а также гофры к ним. После чего провода следует затянуть в гофры, и установить из в заранее подготовленных штробах. Концы проводов необходимо завести в подрозетники.

После прокладывания проводов подрозетники и штробы необходимо замазать раствором. После чего завести провод в электрощит и смазать термопроводящей пастой. Соединения должны быть прочными и надежными. Щиток необходимо прикрепить к стене при помощи дюбелей.

Времянку следует отключить, провода от счетчика и заземление провести в щиток. После чего необходимо изолировать провод от счетчика и уложить его в электрощит. Готовую конструкцию необходимо тщательно закрепить, после чего можно выполнять штукатурку стен и дальнейшую декоративную отделку.

Финальный этап

Замена старой электрической проводки заканчивается установкой подрозетников, розеток, выключателей и осветительных приборов.

Важным этапом замены электропроводки является проверка каждой ветки проводов при помощи тестера на короткое замыкание. Для этого нужно включить электричество, после чего подать ток и найти при помощи индикатора фазу и ноль. Это даст возможность вести нужные провода в соответствующие клеммы.

После введения проводов в нужные клеммы рекомендуется еще раз проверить их на короткое замыкание. Если проблем нет, можно включить главный автомат, и подать электричество в дом или квартиру. Осталось только проверить работу всех розеток, светильников и выключателей.

И только после этого можно начинать выполнять отделку стен и другие ремонтные работы. В противном случае может возникнуть необходимость проводить повторное штробление стен, чтобы выявить места плохого соединения проводов.

Последовательность действий

Давайте попробуем детально разобраться, как же правильно заменить проводку в квартире своими руками. Пошаговая замена электропроводки в квартире своими руками:

• Разработка схемы внутренних цепей.
• Составление плана разводки.
• Утверждение и регистрация плана и схемы в энергоинспекции.
• Устройство времянки.
• Прокладка проводки.
• Установка защитных механизмов и точек подключения.

Прежде всего необходимо составить схему подключения. За основу можно взять типовые однолинейные схемы питания.

Кабель подбирают в зависисмости от потребляемой мощности. Самый простой способ расчета сечения кабеля:

• сложить мощности всех приборов;
• прибавить по 100 Вт из расчета на каждый прибор;
• разделить результат на 220.

Если результат не превышает 15, вполне достаточно проводов сечением 1,5 мм2.

Практики советуют исходить из следующих данных. Для обычной квартиры площадью до 100 м2 понадобятся:

• Главный автомат 25-32 А;
• Общеквартирное УЗО 50 А 30 мкА.

На кухню следует завести две ветви проводки из провода сечением 4мм2 , для мощных потребителей, на каждую ветвь устанавливается автомат на 25 А и УЗО 20 А 30 мкА. Если в квартире установлен кондиционер, ветвь для его подключения выполняется из провода 2,5 мм2, в каждую комнату за исключением санузла и ванной заводят по две ветви: осветительную и розеточную. В ванной и санузле – только освещение.

На кухне розеточных ветвей может быть больше, так как именно здесь сосредоточено наибольшее количество мощных электроприборов. Сечение проводов на осветительные цепи – 1,5 мм2, розеточные – 2,5 мм2, за исключением кухни.

При вычерчивании схемы важно помнить, что условные обозначения элементов сети не подлежат масштабированию. Все обозначения можно найти в Приложении к ПУЭ и ГОСТ 2.755-87.
. Пример схемы замены проводки в квартире своими руками:

Пример схемы замены проводки в квартире своими руками:

На основе схемы вычерчивается план подключения, где указано расположение проводов и точек подключения относительно элементов архитектуры. План и схема подлежат утверждению и регистрации в энергоинспекции.

Инструменты и материалы

Для проведения монтажных работ понадобятся следующие инструменты:

• перфоратор с коронкой (для создания отверстий под подрозетники) и сверлами (для создания отверстий под установку дюбель-хомутов);
• нож;
• зубило;
• молоток;
• пассатижи;
• отвертки на плюс и минус;
• кусачки;
• рулетка;
• паяльник (мощность до 60 Вт);
• шпатель;
• индикатор.

Также понадобятся такие материалы:

• медный провод с тремя жилами (сечение для осветительных приборов — 1,5 квадратных миллиметра, для розеток — 2,5 квадратных миллиметра);
• подрозетники;
• розетки;
• выключатели;
• дюбель-хомуты;
• алебастровая смесь;
• клеммы;
• изолента;
• проволока (сечение — 1,5 квадратных миллиметра).

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

С чего все же начинать замену старой электропроводки?

Для начала необходимо определиться с выбором проводов для основного электрического кабеля, то есть, какой вид проводки не будет портить интерьер помещения, и при этом обеспечит достаточную надежность пользования.

Проводка открытого типа в ретро стиле

Если общий дизайн интерьера квартиры выполнен в деревенском стиле, то современная элетропроводка будет резко бросаться в глаза, и нарушит всю композицию стиля. Поэтому, в таком случае, предпочтение отдают открытому типу проводки. Суть ее заключается в том, что электрический кабель не скрывают в стене, а располагают на ее поверхности.

При монтаже электрической проводки в данном стиле, кабель получается подвешенным в небольшом пространстве от поверхности стены. Это создает зрительно дополнительный уют квартире.

Обычно, для проводки открытого типа, выбирают одножильные провода из меди. Эти провода скручиваются и прикрепляются к роликам, через небольшой одинаковый промежуток, при помощи тоненькой проволоки.

Замена открытой электрической проводки производиться без штробления, что удобно и легкодоступно.

Монтаж проводки в кабель-каналах

Для современного интерьера возможен монтаж открытого типа проводки. Но, чтобы провода не свисали общей кучей, их помещают в специальные кабель-каналы. Кабель-каналы – это не широкий пластиковый коробок, куда укладываются провода. Сверху коробок закрывается крышкой, что препятствует попаданию влаги и грязи внутрь.

Внешний вид кабель-каналов производят в широком цветовом ассортименте.

При таком типе проводки облегчается ее доступность для подключения выключателей и розеток, а также для последующей замены проводки в старых кабель-каналах.

Монтаж проводки скрытого типа

Но иногда дизайн помещения не позволяет прокладывать проводку открытого типа. И тогда используют скрытую проводку, то есть, кабель прокладывают внутри стены.

• Внутри бетонных плит, из которых строят многоэтажки, для проводки скрытого типа, располагают специальные трубы из стали и открытые распределительные коробки.
• Если Вы решили заменить скрытую проводку своими руками и не знаете расположение старых проводов, то можно проштробить каналы самому.
• В строительных магазинах продаются электрические штроборезы, при помощи которых можно сделать эти каналы.
• В полученные каналы укладываются провода. Их лучше помещать в открытые кабель – каналы или гофрированные пластиковые трубки. Сверху все замазывают штукатуркой и выравнивают поверхность стены.

Требуемые расходники и инструменты

Необходимо подготовить следующее:

1. Перфоратор с буром и коронкой по бетону.
2. Штроборез или болгарку с алмазными дисками.
3. Молоток и зубило.
4. Плоскогубцы.
5. Кусачки.
6. Плоскую и крестовую отвертки.

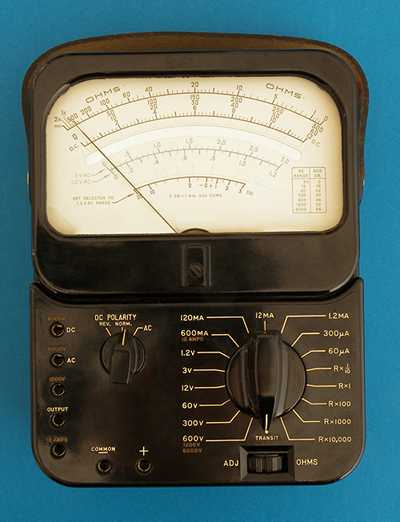

7. Мультиметр.
8. Индикаторную отвертку (указатель фазы).
9. Дюбель-хомуты для крепления проводов к строительным конструкциям.
10. Гофру.
11. Стальную трубу для изготовления гильз (проходы сквозь панели).
12. Коммутаторы: самоизолирующие зажимы (СИЗ), клеммные колодки Wafgo, опрессовочные гильзы или болты с гайками и шайбами. Можно соединять провода непосредственно при помощи сварочного аппарата.

Для создания сети используются:

• провод марки ВВГнг или NYM;
• автоматические выключатели класса «В» или «С» с номинальным током, соответствующим сечению кабелей;
• устройства защитного отключения (УЗО), рассчитанные на ток утечки в 10 мА (санузел) и 30 мА (сухие помещения);

Для заделки штроб потребуется цементный, гипсовый или алебастровый раствор.

Перед проведением работ, связанных с разрушением бетона, мастеру следует надеть защитные очки и респиратор.

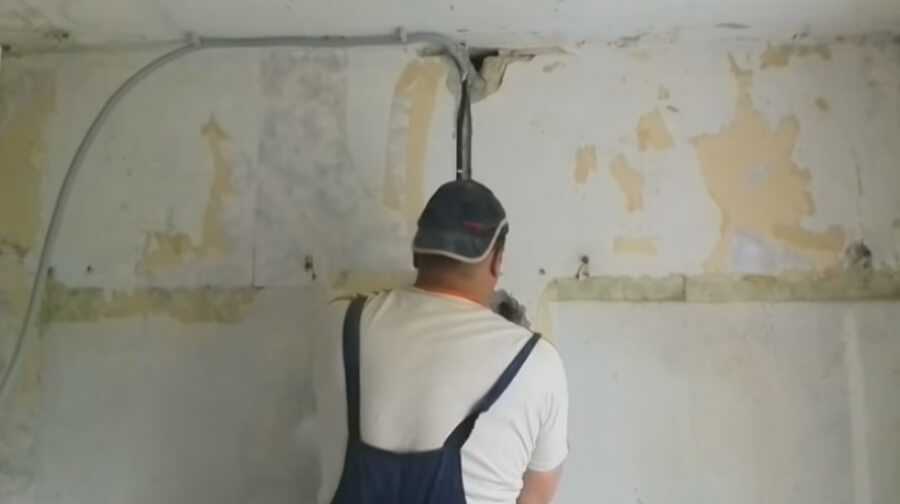

Замена электрической сети — поэтапное решение

Если вы решили поменять проводку своими руками, то начните с самого простого — оцените предполагаемый объем работ.

Важно понимать, будете ли вы менять проводку целиком, либо замените только ее отдельные участки. Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью

Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью.

Основная причина этого в том, что электрическую сеть раньше монтировали с помощью алюминиевого кабеля небольшого сечения, не редко она была и без заземления, а эксплуатация проводки при большом напряжении, возникающем в электрической сети, опасна.

Сейчас для прокладки электрических сетей используют медную проволоку, распределительные коробки, розетки с заземлением и другие современные материалы.

Поэтому, решив поменять электросеть в своей квартире, задумайтесь о безопасности вашего жилья и сделайте это полностью.

Как заменить проводку в квартире — самостоятельно или с привлечением специалистов, решать вам.

С одной стороны электромонтажные работы не вызывают особых сложностей, однако, проводя такие работы, нужно иметь специальный инструмент, знать основы работ с электричеством, уметь делать расчеты.

Стоит ли менять электропроводку частями?

Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:

1. Меньшие затраты.
2. Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
3. Нет необходимости делать ремонт во всех комнатах.

На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:

1. Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
2. Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
3. Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
4. Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).

Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.
