Совместная прокладка силовых и слаботочных кабелей: способы и требования

НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА

Основными ориентирами служат нормы ПУЭ (в частности — г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.

Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.

Согласно нормам исключение в любом случае делается для:

взаимо резервируемых линий с разными источниками питания;
цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты; стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.

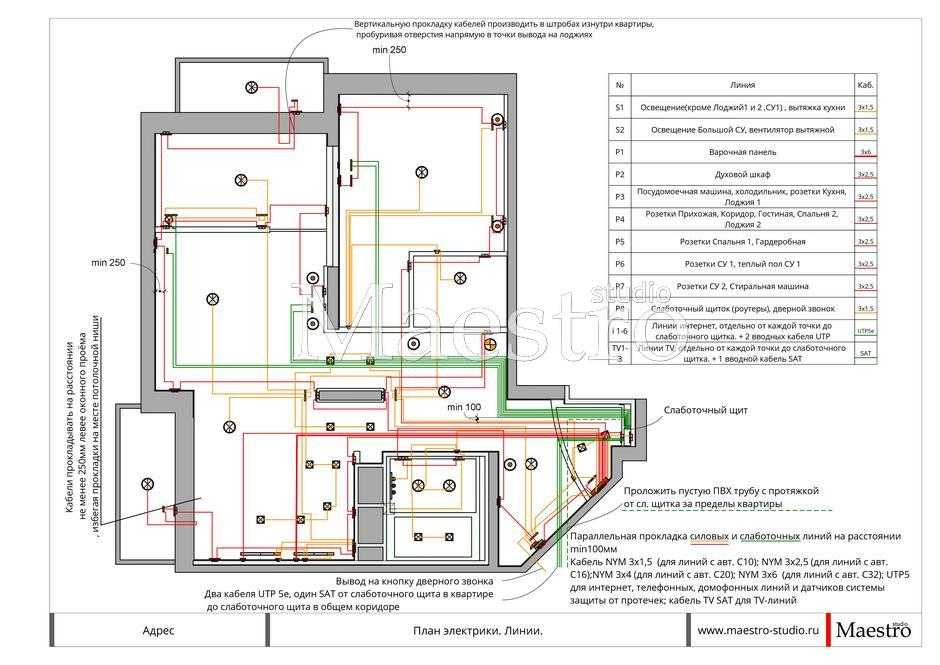

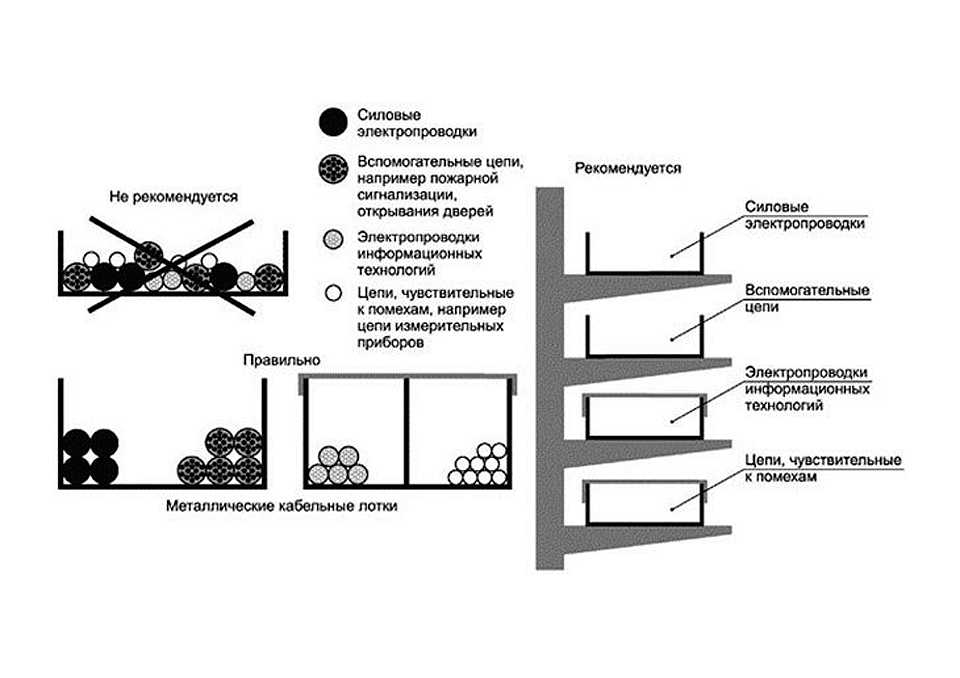

Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.

Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.

К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.

Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.

Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.

Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).

Определение слаботочных сетей и основные требования к ним

В инженерную сеть современного здания, независимо от его типа и принадлежности, входит электрическая сеть, система воды и канализации, система отопления, а также устройство слаботочных систем.

Если с тремя указанными составляющими все понятно, с ними каждый человек сталкивается в повседневной жизни, то слаботочные системы у некоторых вызывают какое-то замешательство. Хотя этими устройствами пользуются не реже чем, например, лампой освещения.Слаботочные системы этоСлаботочные системы состоят из устройств, которые в процессе функционирования не потребляют больших токов, и подключаются к электрической сети 12 -24 В. Сила тока, обеспечиваемая нормальный режим их работы, измеряется в мили амперах. По технической терминологии эти устройства и кабельные линии, подключенные к ним, называют еще информационными системами.

К основным требованиям, предъявляемых к функционированию слаботочных сетей относят:

надежность в работе;
малый показатель выдаваемых ошибок;
малый процент сбоев в процессе работы;
простое управление и диагностирование.

Исходя из таких высоких запросов, обслуживание слаботочных систем должно проводиться только высококвалифицированными специалистами в этом направлении.

Только они своими знаниями и наличием у них специального диагностического оборудования могут поддерживать подобные информационные сети на должном высоком рабочем уровне.

Особенности выполнения монтажа слаботочных систем

К монтажным работам информационных сетей относят:

прокладку информационных кабельных линий;
установку слаботочных розеточных групп;
коммутирующих устройств;
распределение контролирующих устройств
установка видеокамер, датчиков и сигнализаторов.

Сам монтаж слаботочных систем, как и другие электрические сети, имеет целый ряд своих особенностей, к которым относятся:

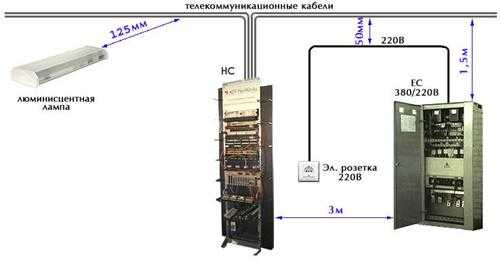

Информационные кабельные линии должны укладываться от других электрических сетей на расстоянии не менее 0,5м. При их нем пересечении должен быть образован угол в 90 °.

Слаботочные кабельные линии должны идти по отдельным стоякам.

Кабель для слаботочных систем должен прокладываться только в целом состоянии. Скрутки, спайки и другие способы соединения жил строго запрещено.

Распределительные коробки информационных систем нельзя размещать над окнами, дверями и проемами. Минимальное расстояние размещения распределительной коробки по отношению к потолку, должно быть не менее 30 см.

Кабельные линии слабых токов при наружной прокладке в местах пересечения с водостоками и проемами окон должны иметь механическую защиту.

Кабельные линии для передачи цифровых сигналов должны прокладываться в штробах по стене, в ПВХ трубах под стяжкой пола и в подвешенном состоянии за подвесным потолком.

Стоит помнить, что кабельные каналы и короба при прокладке информационных кабелей, должны быть заполнены ими всего лишь наполовину.

Виды информационных систем

В зависимости от функциональных предназначений и направлений по применению слаботочные системы делятся на следующие виды:

Пожарная сигнализация – эта информационная система применяется для определения точки воспламенения, и своевременного оповещения людей о возникновении пожара.

Все устройства, как правило, должны работать практически без отключений и аварий. Согласно правилам только техническое обслуживание слаботочных систем этого вида может быть единственной причиной их обесточивания.

Охранная сигнализация – эта слаботочная система представляет собой целый комплекс устройств, связанных между собой. Сюда входит пульт управления и набор датчиков, которые реагируют на определенные изменяемые параметры (движения, объема, появления тени и т.д.).

Также датчиками ведется контроль закрытого состояния окон и дверей, в охраняемых помещениях.

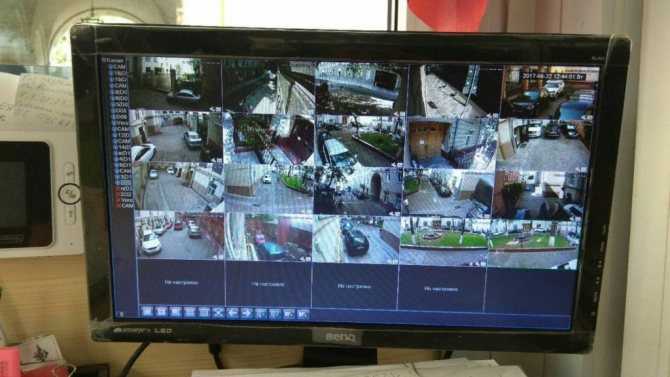

Видеонаблюдение и видео регистрация — эта информационная система состоит из схемы установленных в различных местах видеокамер и мониторного устройства, куда направляется видеосигнал.

Диспетчеризация – эти слаботочные сети применяются для управления инженерными сетями и контролирования рабочего их состояния, которые относятся к целому комплексу зданий, находящихся на одной территории.

Контроль доступа – при помощи этой информационной системы проводится контроль нахождения посторонних лиц на охраняемом участке или помещении.

Компьютерная сеть – эта слаботочная система представляет собой, связанную при помощи специальных кабельных линий и специальных устройств, единую схему компьютеров и оргтехники.

Структурированная кабельная сеть – эта информационная система позволяет технически соединить в одно целое все вышеуказанные виды слаботочных сетей, для централизованного управления и контролирования их рабочего состояния.

Все виды информационных сетей, для обеспечения их бесперебойной работы, необходимо монтировать на объектах заказчиков по специальным утвержденным чертежам и схемам.

Проектирование слаботочных систем должны выполнять только специализированные организации, у которых имеются разрешения на это вид деятельности. Только так можно будет гарантировать надежность их работы.

ВИДЫ ЛОТКОВ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ

Требования к системам кабельных лотков регламентированы ГОСТ Р 52868, в зависимости от материала изготовления компонентов выделяют:

металлические виды лотков, как правило изготавливаемые из низкоуглеродистой или нержавеющей стали и имеющие универсальные характеристики;
неметаллические (пластиковые) разновидности со средними показателями прочности и термостойкости;

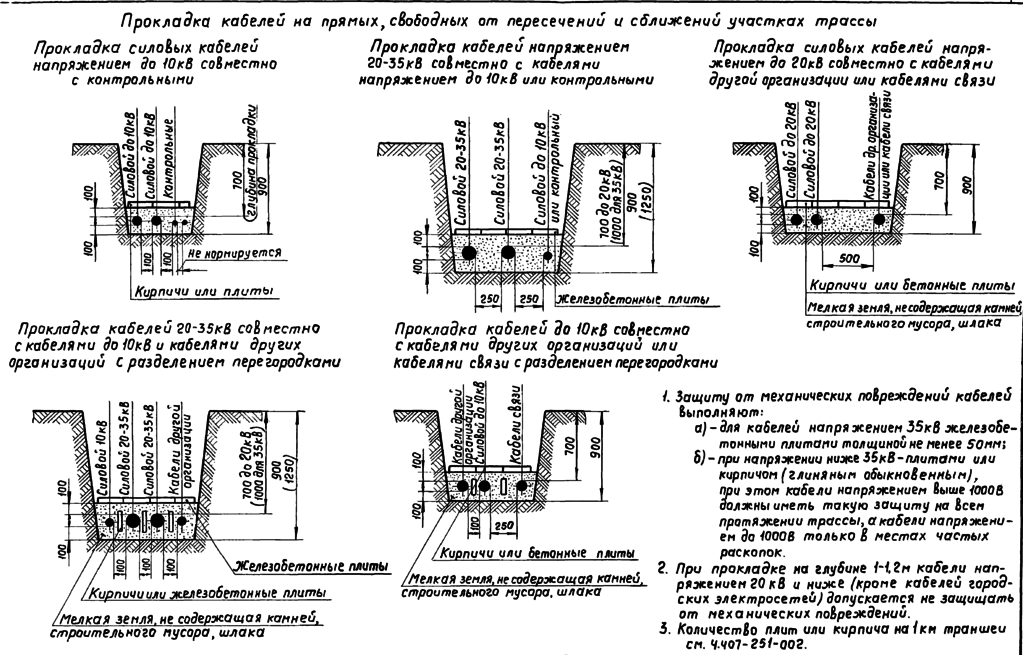

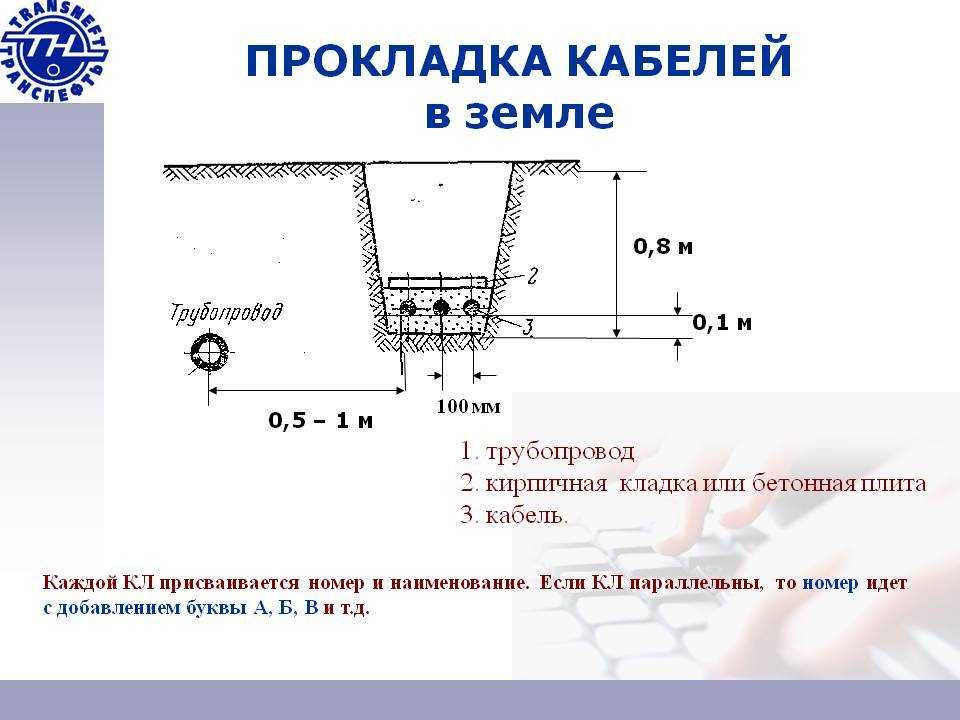

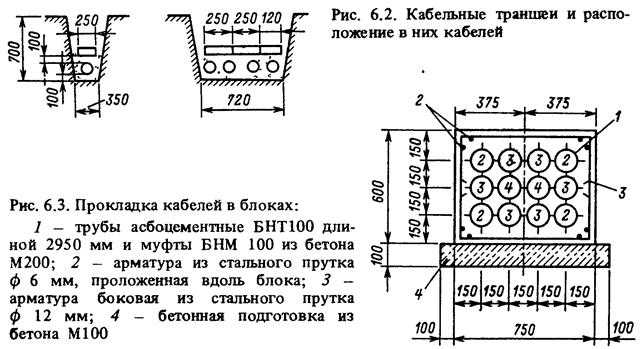

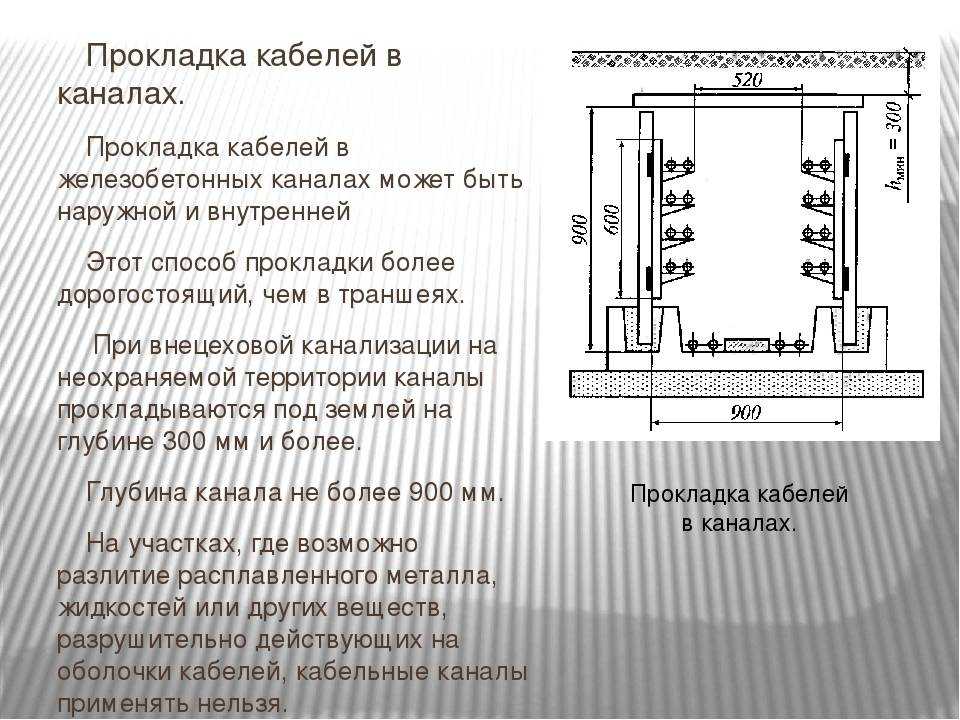

композитные (бетон и ж/б) лотки, используемые при прокладке кабельных трасс по поверхности грунта или под землей.

Характеристики металлических изделий зависят от их толщины, марки стали и степени антикоррозионной защиты, верхний предел напряжения у прокладываемого внутри кабеля ограничен 1000 В.

Худшие показатели коррозийной стойкости имеют тонкостенные изделия с отсутствующим или тонким гальваническим покрытием, лучшие – лотки из нержавеющей стали. Последние имеют широкую сферу применения, вплоть до прокладки кабеля на предприятиях пищевой промышленности, при стандартной длине до 2, 2,5 или 3 м и высоте от 25 до 100 мм их ширина варьируется от 50 до 600 мм.

Пластиковые лотки используются для внутренней прокладки телекоммуникационных проводов или кабеля с напряжением до 400 В. К преимуществам этих кабельных сооружений относят доступную стоимость, низкий вес, простоту монтажа и обработки.

К недостаткам – низкую стойкость к УФ, высоким температурам, механическим воздействиям и износу. Лотки этой группы как правило имеют сравнительно небольшие размеры (от 12×12 мм до 100×60, не более).

Лотки из бетона и ж/б имеют самые крупные габариты (по нормам – 1990 или 2970 мм по длине, до 1840 – ширине и до 720 по высоте) и отличаются повышенной прочностью и влагоустойчивостью.

Как правило эти изделия контактируют непосредственно с грунтом и используются в комплексе с крышками из бетона, асбоцемента или стали. Сфера применения включает как частные, так и общественные и промышленные объекты.

В зависимости от конструктивного исполнения выделяют глухие (сплошные), перфорированные, проводочные или лестничные лотки. В неперфорированных лотках отсутствуют любые отверстия за исключением соединительных, что положительно сказывается на их себестоимости (технология изготовления более простая), защищенности и пожаробезопасности.

Отдельные требования выдвигаются к аксессуарам, для соединения, разводки и фиксации лотков используются специальные элементы из невозгораемых конструкционных материалов.

В данную группу входят болты (стандартное соединение лотков), углы, монтажные пластины, разветвители, накладки, встроенные соединители, переходники и заглушки. Их применение расширяет возможности кабельных лотков в разы и обеспечивает главное требование монтажа – непрерывность цепи и надежность электрического контакта.

Кабели слабых токов и силовые кабели

Говоря об электрических кабелях, используемых для электропроводки в жилом помещении, мы должны понимать, что существует два типа электрических кабелей по значению величин передаваемых токов. Это силовые электрические кабели и кабели слабых токов.

Силовые электрические кабели предназначены для передачи (подачи) электрической энергии на различные расстояния. Передача энергии происходит электрическими токами различной частоты, с напряжением от 220 вольт.
Слаботочные электрические кабели предназначены для передачи информации на различные расстояния низкими токами различной частоты. Иначе слаботочные электрические кабели называют кабели связи.

Здесь указаны только основные особенности прокладки слаботочных сетей

Со многими остальными можно более детально ознакомиться в нормативных документах, таких как СНиП 3.05.06-85, ПУЭ, РД 78.36.002-99, РД 78.145-93 и другие.

Стоимость устройств информационных систем и выполнение их монтажа во многом зависит от сложности схем, их производителя, а также от условий выполнения работ. Смета слаботочных систем, которая прилагается к проектной документации, все эти нюансы подробно отображает.

Важно знать и помнить, что установка устройств информационных сетей требует к себе серьезного профессионального подхода. Поэтому их монтажом должны заниматься только высококвалифицированные специалисты
