Дифавтоматы и узо: в чем разница и что выбрать, как отличить визуально, как подключить (в том числе вместе), инструкция с видео

В чём разница

Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.

Отличие по функциональному назначению

УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.

Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.

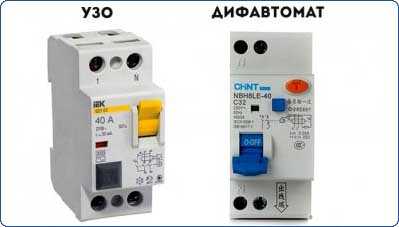

Внешние отличия

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.

Отличие маркировки УЗО и дифавтоматов

Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.

основные характеристики прибора

Маркировка приборов содержит комбинацию букв и цифр.

Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.

16А — это дифавтомат с номинальным током 16А

Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.

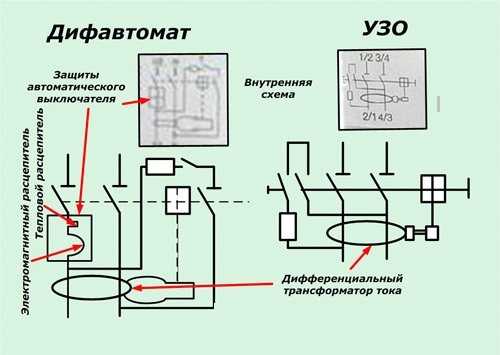

Различия в схемах устройств

Практически на всех приборах защитного отключения присутствуют их схемы.

Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.

дифавтомат имеет расцепители

Различия в размерах

Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.

Дифавтомат	УЗО
Ширина (мм)	36	18–36–72
Высота (мм)	82	80
Глубина (мм)	72	70

Название, аббревиатуры и сокращения на корпусе устройств

Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:

«Выключатель дифференциальный»;
«Автоматический выключатель дифференциального тока»;
«Дифавтомат»;
содержат аббревиатуру АВДТ.

На корпусе прибора могут быть различные аббревиатуры. Они обозначают:

ВД — устройство защитного отключения;
АВДТ — автоматический выключатель дифференцированного тока.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат. Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:

маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
наименование на корпусе прибора сбоку – наносится не на всех приборах;
аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.

Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.

Как внешне отличить узо от дифавтомата?

1)Если говорить совсем на бытовом уровне, то:

за УЗО отвечает надпись величины максимального тока утечки в мА (10мА, 30 мА, 100 мА)
за автоматический выключатель отвечает надпись, состоящая из буквенно-цифрового кода (типа B16, C25). В данном коде: буква — это характеристика, про которые писал выше; а цифра — это номинальный ток выключателя
на дифавтомате будет встречаться одновременно обе надписи: и милиамперы и номинальный ток выключателя с характеристикой

2) Второй вариант — это схема, которая нарисована на корпусе устройства. Ниже нарисовано, как может обозначаться УЗО — обычно, это овал, вокруг трех линий (проводов). Если этот круг есть — значит, это либо УЗО, либо дифавтомат. Если отсутствует — значит автоматический выключатель.

Проанализировав эти два способа, можно прийти к выводу, что перед вами за устойство. Если аппарат пришел к вам с рынка, то в коробке должна быть инструкция, где описано, что за аппарат вы купили. Ну и плюс ко всему кнопка «Т» подскажет, что Вы имеете дело с устройством, защищающим от токов утечек.

Что лучше установить в электрощит

Рассмотрим, что же лучше выбрать: УЗО или дифавтомат. Плюсы и минусы у каждого устройства имеются. Например, АВДТ занимает меньше места, чем УЗО с выключателем, но он дороже. С другой стороны, на линиях с мощным оборудованием установка универсальный автомат – более практичное решение. Это может быть мастерская, котельная или прачечная.

Устройство защиты обычно устанавливается на освещение и розетки. Оно проще устроено, что по мнению многих электриков положительно отражается на надежности. Также к плюсам можно отнести:

дешевую замену;
сравнительно недорогую сборку щита, когда по проекту предусмотрено много линий;
понятную причину отключения электричества в цепи.

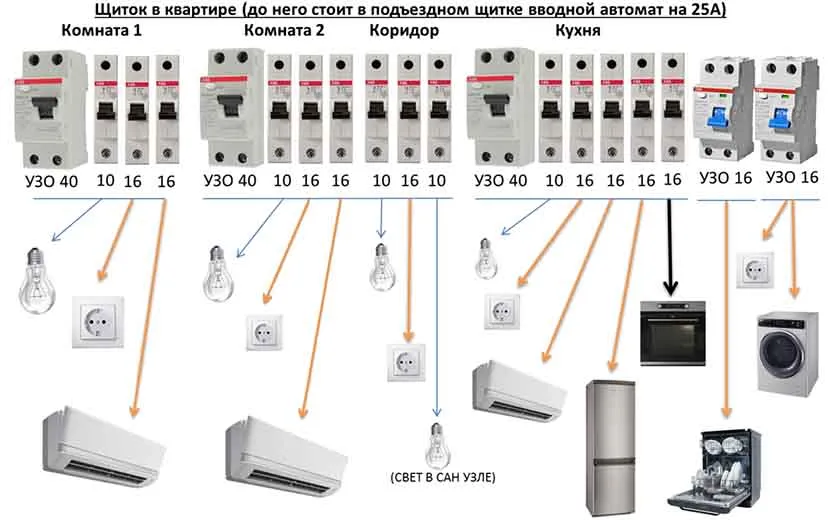

Пример распределения автоматов и УЗО по линиям и потребителямИсточник yandex.net

В целом, выбор автоматики зависит от бюджета, количества и мощности потребителей, наличия места в электрическом щитке. Главное – правильно подобрать приборы по номинальному току и времени срабатывания, чтобы исключить ложные либо длительные/отсутствие отключения тока в аварийных ситуациях. Что же касается качества – нередко импортная продукция лучше изготовлена. Это относится как корпусу, так к точности реагирования и к надежности автоматов в целом.

Видео описание

В этом видео наглядно продемонстрировано – как отличить УЗО от дифавтомата по внешним признакам:

Коротко о главном

УЗО – устройство защиты сети от токовой утечки из-за нарушения целостности изоляции на проводе.

Дифавтомат – универсальный автомат, который срабатывает на токовую утечку, замыкание или перегрузку на обслуживаемой линии.

Контроль за током на фазном и нулевом проводнике осуществляется дифференциальным трансформатором, который на схеме обозначается в форме эллипса.

Замыкание и перегрузка приводят к нагреванию жилы, что провоцирует деформацию теплового расцепителя и срабатывание электромагнитного отсекателя в автоматическом выключателе. Они обозначаются на схеме в виде прямоугольника и синусоиды соответственно.

В маркировке отличия между УЗО и ДИФ следующие: первый автомат называется ВД, технические показатели включают рабочий ампераж, дифавтомат – АВДТ, к амперам добавляется буквенный идентификатор (время превышение тока, при котором электричество на линии отключается).

УЗО не реагирует на замыкание и перегрузку, чаще сгорает, поэтому устанавливается в щиток вместе с «обычным» автоматом.

Различия принципов отключения

Аварийное отключение потребителей от электросети производится в автоматическом режиме при возникновении:

короткого замыкания в цепи (защита от сверхтоков);
перегрева проводников при перегрузках из-за КЗ или чрезмерной мощности потребления, а также отсутствия необходимой плотности контактов;
токов утечки вследствие уменьшения сопротивления изоляции или непосредственного контакта с одной из фаз.

Эти случаи имеют разную физическую природу. Поэтому универсального дискретного устройства, учитывающего их одновременно, не существует. Конструкция защитного устройства может иметь в своем составе чувствительный элемент одного типа или их набор в разных сочетаниях.

Рабочие перегрузки возникают, например, при работе электромоторов. Для их защиты в цепи управления электрическим приводом устанавливают тепловые реле, рабочим органом в которых обычно делают биметаллические пластины.

Токи утечки регистрируются дифференциальными трансформаторами, во вторичной обмотке которых возникает ток при возникновении дисбаланса фаз в сетевых проводниках. Рабочим органом является силовое реле, размыкающее контакты. На этом принципе работает УЗО.

Сверхтоки характеризуются резким возрастанием силы электромагнитной индукции. Для реакции на этот фактор в защитных автоматах устанавливают соленоид с подвижным сердечником, который при критической силе тока сдвигается и размыкает контакты. Сверхтоки вызывают и нагрев, поэтому последовательно с соленоидом в тот же корпус ставят биметаллическую пластину. Получают автоматический выключатель, учитывающий два аварийных фактора.

Если же в корпусе защитного прибора поместить соленоид с подвижным сердечником, биметаллическую пластину и дифференциальный трансформатор, то он будет реагировать на все три аварийных случая. Вот чем отличается УЗО от дифавтомата – количеством воздействий, на которые реагирует прибор.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

защищает от токов утечки;
предотвращает перегрузку линии;
моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

U_{ном. ДА}⩾ U_{ном. сети}

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔI_сети=((0.4*I_сети)+(0.01*L_{провода}))*3, миллиАмпер

где: I_сети — ток сети (рассчитанный по формуле выше), в Амперах; L_{провода} — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔI_сети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔI_ДА:

ΔI_ДА⩾ ΔI_сети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются, как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

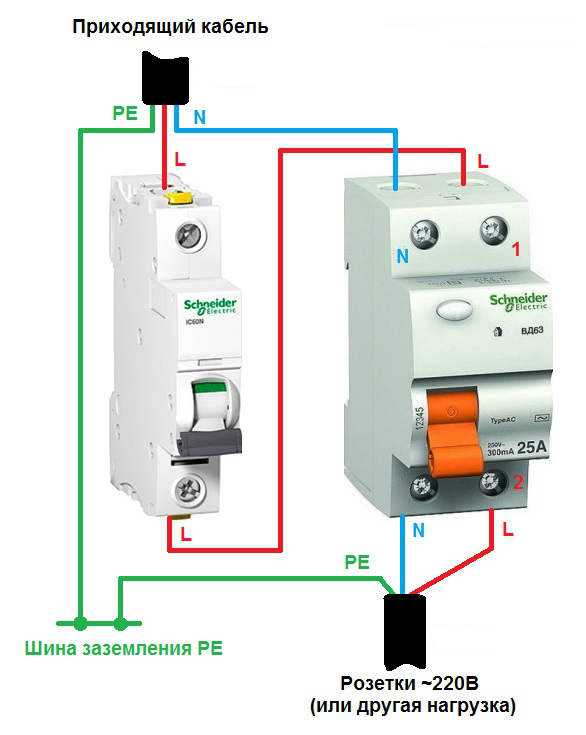

Подключение дифавтоматов и УЗО для совместной работы

Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.

Порядок совместного монтажа:

Определить фазность дифавтомата.
Установить оба прибора на монтажную рейку.
В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
Нулевой провод (синий) подсоединить непосредственно к УЗО.
К нижним клеммам УЗО подключить линию к потребителю.
После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.

фазный провод подключён к УЗО через дифавтомат

Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.

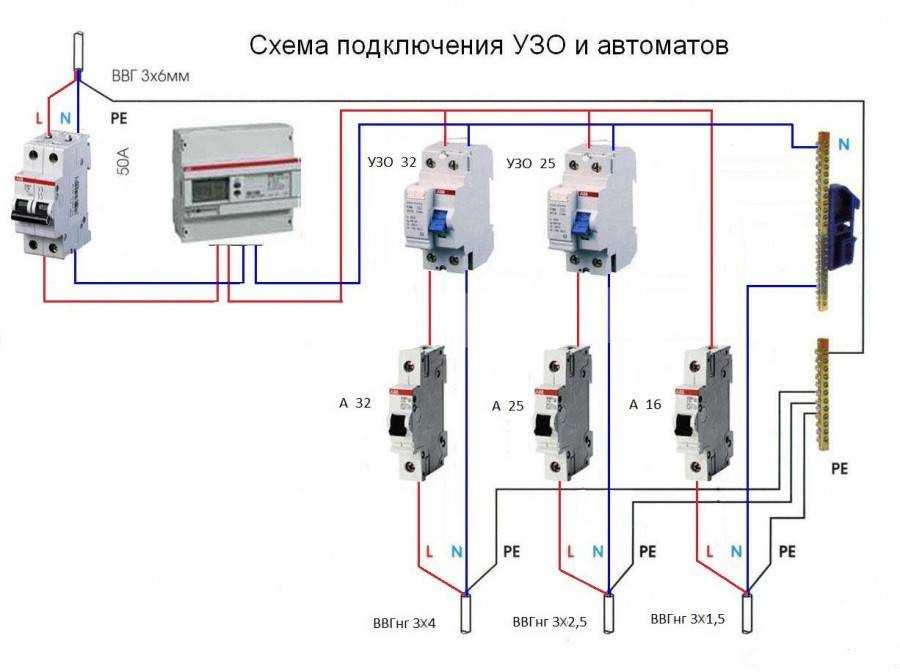

Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.

одно УЗО работает в паре с 2-мя дифавтоматами

К клеммам 1–6 подключаются 6 линий потребителей.

В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.

Универсальность или специализация?

Итак, что лучше – УЗО или дифавтомат? Если у электрика есть задача упростить свою работу и за один раз выполнить все требования «Правил эксплуатации электроустановок потребителей», то универсальный прибор как раз то, что ему и требуется.

Например, при отгорании нуля можно не беспокоиться, о том, что в какой-то из квартир у потребителей возникнет напряжение 380 вместо положенных 220 вольт. Обычный автоматический выключатель при этом сработает не ранее, чем через час – время, за которое нагрев проводников достигнет критического уровня. А дифавтомат, если он электромеханического типа, выключит аварийную сеть в течение миллисекунд.

Применение защитного устройства с тремя чувствительными элементами имеет следующие плюсы:

реакция на все виды аварийных случаев;
упрощается монтаж – нет необходимости соединять приборы перемычками;
экономится место в распределительном щитке.

Есть у него и минусы:

при аварийном отключении сети вы не можете однозначно сказать, было ли это короткое замыкание, обрыв нуля или частичный пробой изоляции;
чем больше в устройстве элементов, тем ниже его надежность. Это общее техническое правило;
не исключен конфликт между отдельными элементами устройства, в результате чего общая эффективность работы дифавтомата ниже, чем узкоспециализированного прибора.

Размещение в одном корпусе приборов для защиты от перегрева, короткого замыкания и тока утечки также входит в противоречие с тем, где такие устройства стоит устанавливать, если бы они были автономными. Автоматические выключатели лучше размещать в узловых точках сети. А УЗО наоборот, как можно ближе к потребителю, поскольку каждый метр проводника – это сопротивление, способное погасить дифференциальный ток, возникающий при нарушении сопротивления изоляции или случайном касании токоведущих частей.

Отличие УЗО от дифференциального автомата

маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
наименование на корпусе прибора сбоку – наносится не на всех приборах;
аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.

Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка

В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент
