Как починить розетку своими руками - подробная инструкция!

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Правила предосторожности и набор инструментов

Необходимо отключить электричество. Нужно выкрутить пробки или блокировать автоматы на щитке. Работы проводятся в специальных перчатках. Они называются диэлектрическими. Перчатки изготовлены из латекса или резины, предотвращают попадание тока на кожу.

Жильцов нужно предупредить о проводимых работах. Иначе кто-то может включить электричество.

Из инструмента для починки розетки потребуются:

прямая отвертка
крестовая отвертка
плоскогубцы
кусачки
мультиметр
изолента
кабельный нож

Важно чтобы ручки инструментов были надежно изолированы. Иногда требуются еще напильник и наждачка

На всякий стоит запастись и ими.

Фиксируем выпадающую розетку жидкими гвоздями

В данном примере используется пластиковый подрозетник, которые не держится в бетонной стене. Прикрепить его саморезами, через дюбеля, не представляется возможным. Сама розетка хорошо и надежно закреплена в подрозетнике. Данный способ, который я хочу показать не совсем стандартный, но очень надежный. Мы будем использовать жидкие гвозди. Я уже использовал жидкие гвозди в своей практике, поэтому прекрасно знаю, что это очень прекрасный строительный материал с превосходными свойствами. Первым делом обязательно отключаем электричество, чтобы объект ремонта был точно обесточен и не представлял угрозы. С помощью пистолета наносим клей сначала на отверстие в стене по кругу. Далеко выдавливать не стоит, достаточно нанести толстенькую полоску по краю. Предварительно желательно снять лицевую панель с розетки, сам подрозетник снимать не обязательно. Такую же полоску клея нанесем и по кругу края подрозетника. Перед началом работ обязательно прочитайте инструкцию по применению жидких гвоздей и все действия производите согласно нее. Вставляем розетку в стену и плотно удерживаем некоторое время. Излишки клея удаляем куском ткани. Ждем первичного затвердевания клея и собираем розетку полностью. Ждем полного высыхания и затвердевания клея. До этого момента крайне не рекомендую пользоваться розеткой по назначению. По прошествии времени указанного в инструкции ,проверяем установку. Все отлично держится, надежно, без различных покачиваний.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

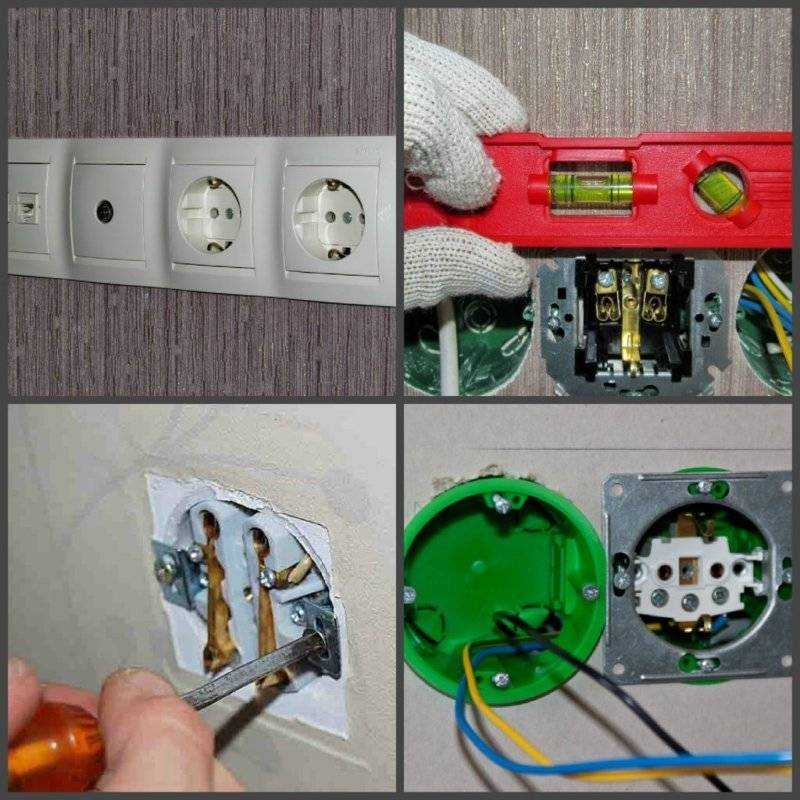

Пара простых способов закрепить розетку

Бывает так, что розетка начинает выпадать из металлического подрозетника только из-за того, что она уже долго эксплуатируется. Для ее укрепления необходима повторная установка. Ее делают так:

– выкручивают центральный винт;– снимают наружную панель;– полностью вынимают, а потом возвращают розеточный блок в подрозетник;– закручиваются винты, которые разводят лапки боковых распорок;– устанавливают наружную защитно-декоративную панель и закрепляют ее центральным винтом.

В том случае, когда установка розетки не привела к нужному результату, необходимо вынуть розетку полностью. А потом уже предстоит выполнить одну из двух операций:

1. нужно дополнительно выгнуть распорные лапки плоскогубцами;

2. произвести установку нескольких слоев наждачки между лапками и стенками подрозетника.

Проведение ремонта

Когда подготовительные мероприятия закончены, можно делать демонтаж розетки. Для этого следует раскрутить центральный болт, снять декоративную крышку.

После можно приступить к осмотру контактов. Если они поменяли цвет на черный или коричневый, придется сменить всю розетку. Позеленение пластин означает их окисление — такие контакты можно почистить при помощи наждачки или острого ножа. Если контакты истончились вплоть до дырочек, розетку тоже надо срочно менять.

Подтягивание контактов

Когда есть признаки расшатывания контактных пластин, действия будут такими:

Снять крышку с розетки.
Осторожно достать устройство из углубления в стене, не повредив провода.
Подтянуть винтовые крепления при помощи отвертки.
Обуглившиеся провода обрезать острым ножом.
Места скруток изолировать лентой.
Поставить изделие на место.

Если контакты слишком разрушены, следует не рисковать и купить новую электророзетку. Когда контакты просто разогнулись, их можно подогнуть путем аккуратного нажима отверткой.

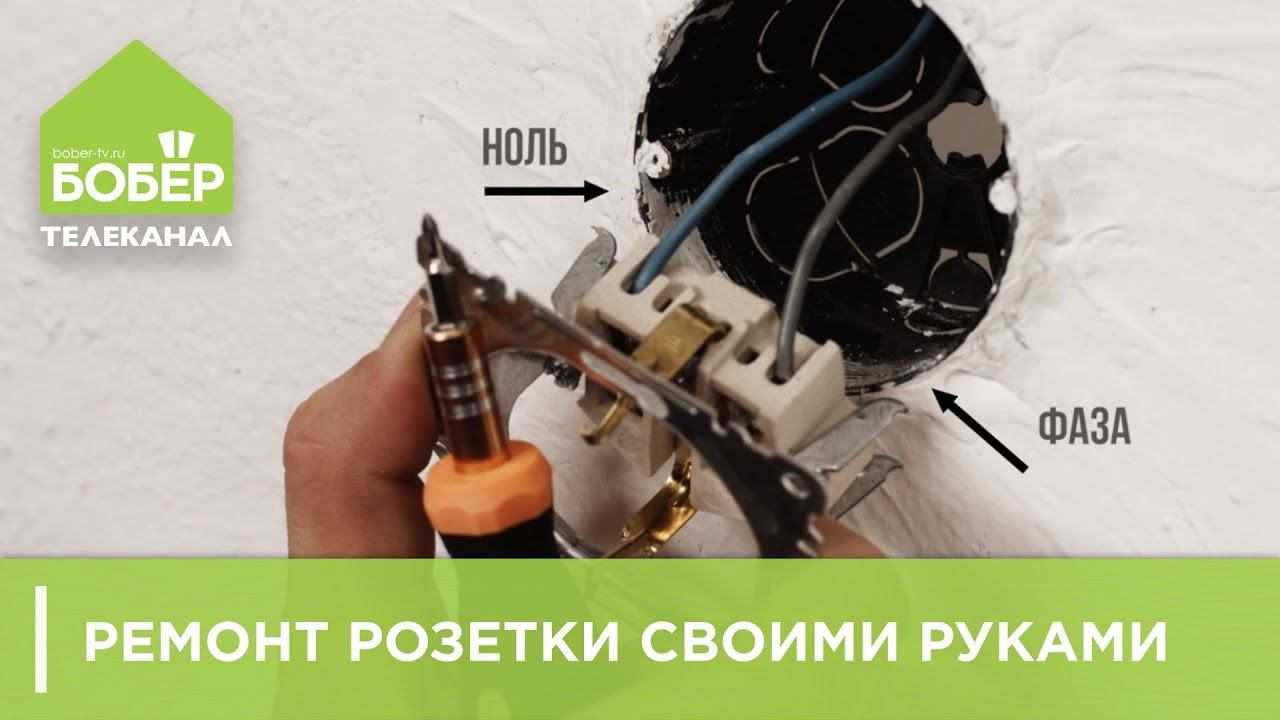

Установка новой розетки

Необходимость в установке новой электророзетки возникает часто. Сначала надо разобрать розетку старую, а после произвести следующую работу:

Снять изоляцию с проводов на 1 см.
Согнуть оголенные проводки колечками 0,5 диаметра.
Соединить проводку в стене и провода розетки в соответствии со схемой, зажать клеммами с винтами.
Еще раз убедиться, что заземляющий провод подключен правильно (не к фазе или нолю, а к проводу «земля»).
Заделать электророзетку в подрозетник (устройство не должно торчать за пределы стены, быть перекошенным, кривым).
Провода аккуратно согнуть, запрятать в стакан.
Закрепить саму электророзетку при помощи зажимов на боковых сторонах или специальными винтами.
Прикрутить декоративную накладку.

Когда розетка выпала

Обычно причина такой проблемы в неправильной эксплуатации приборов и выдергивании вилок за шнур. Чтобы этого не случилось, лепестки розетки прикручивают сильнее. Но даже такой способ не всегда защищает устройство от повреждения, если им неаккуратно пользуются.

Некоторые прикладывают под лепестки кусочек наждачки или линолеума, то такие методы недолговечны. Лучше провести полный ремонт, купив качественный подрозетник. Новая электророзетка прослужит долго без нареканий.

Инструменты и материалы для ремонта выпавшей розетки

Для работы потребуются:

новый подрозетник;
сухой гипс или цемент, алебастр;
острый нож;
шпатель;
грунтовка;
инструменты для монтажа.

Работы по восстановлению розетки

После выключения электричества в квартире нужно снять старую розетку. При наличии металлического стакана его надо заменить пластиковым. Если устройство стоит в бетонной нише без стакана, придется ее углубить и тоже поставить новый подрозетник, соответствующий по форме. Расширить нишу можно перфоратором, зубилом с молотком.

Далее» следует развести алебастр или гипс до состояния густой кашицы, закрепить подрозетник в бетоне или гипсокартоне, посадив на смесь. Стену предварительно надо увлажнить грунтовкой, а обои вокруг оклеить бумажным скотчем. Через 10 минут следует выровнять стакан по уровню, лишний гипс срезать шпателем. После закрепить подрозетник находящимися на нем винтами. Затем можно монтировать новую розетку.

Если нет напряжения во всех розетках

Чаще всего это происходит при отключении электроэнергии по инициативе энергоснабжающей компании. Нужно проверить наличие напряжения на клеммах вводного автомата в электрощитке. Также можно поинтересоваться у соседей, есть ли у них свет?

Может оказаться неисправным сам вводный автомат. Если на входных клеммах присутствует напряжение, можно попробовать отключить и вновь включить автомат. В случае отсутствия изменений следует заменить вводный автомат, так как он наверняка неисправен.

Также нужно проверить целостность линии, соединяющей квартирный электрощиток с тем, что установлен на лестничной площадке. В случае частного дома следует убедиться, что с воздушной линией, соединяющей дом с линией электропередач, все в порядке.

Метод удлинения проводника

Когда вновь устанавливаемое устройство планируется вдали от бывшего узла, то пользуются методом, предусматривающим удлинение проводника. При этом методе возможно использование старой коробки. Последовательность действий:

разработать на поверхности стены штробу от предыдущей точки к новой;
просверлить штробы под розетку;
обесточить сеть;
произвести демонтаж б/у розетки путем соединения в ее коробке проводов — нового и старого;
протянуть кабель до штрабы;
завести проводник в обновленную коробку, после чего установить ее;
подсоединить проводники к обновленному устройству и прикрыть крышкой;
зашпаклевать новую штробу.

Чтобы соединить проводники, используются:

Клеммы на пружинах и колодки с клеммами. Первые пригодны для проводников медных и алюминиевых, а вторые для алюминиевых проводников, отличающихся повышенной хрупкостью, лучше не использовать. Колодки бывают одноразового и многоразового использования.

Зажимы для изоляции. Они бывают нескольких цветов, которыми хорошо маркируются жилы (“фазовое”, “нулевое”, “заземленное”).

Скручивание и спайка. Надежнее всего сваривание с помощью паяльника. Кабельные оконечности скручиваются и погружаются в емкость с припоем. После спайки наматывается изолента.

Необходимые инструменты

Для простой работы с проводкой, которую можно выполнить в домашних условиях, нужен совсем небольшой набор инструментов:

Индикатор напряжения. Электрический ток невидим глазу, а определять его наличие, прикасаясь рукой к проводнику, без последствий дано далеко не всем. Для предварительной оценки состояния проводки подойдет самый простой индикатор, но лучше если это будет чувствительный прибор, реагирующий на электромагнитное поле – иногда надо узнать в какую сторону от розетки уходит провод.
Диэлектрические плоскогубцы. Принято считать, что их отличает наличие резиновых чехлов на ручках, но сейчас такими комплектуются даже стандартный слесарный инструмент – чтобы не скользил в руке, поэтому на бумаге диэлектрическими считаются те, что прошли поверку, а на практике – просто с изоляцией. Если дома есть только старые плоскогубцы с не изолированными ручками, то надо просто обмотать их изолентой. При этом надо сначала наложить пару отрезков ленты крест-накрест на нижнюю часть ручки, а потом обматывать ее основную часть.
Отвертки – чаще всего используются крестовые, но может пригодиться и обычная прямая.
Нож. Подойдет самый маленький – он нужен только для очистки изоляции с проводов.
Молоток и монтировка. Нужны на крайний случай, если придется ковырять стены в поисках распределительных коробок, но как показывает практика, они в любом случае пригодятся – хотя бы как подставки.

Не пропустите: Стяжка на разделительном слое гидроизоляции Этого набора должно быть достаточно, но если используется стандартный пробник, то еще нужно будет какое-то маленькое устройство, чтобы дополнительно проверять розетку – хотя бы настольная лампа. Еще можно подготовить кусок провода, чтобы его хватало от розетки до дальнего конца комнаты – возможно придется прозванивать провода по одному.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

В каких случаях розетку требуется чинить

Чтобы чинить розетку, нужно быть уверенным, что сломана именно она. Проблема может лежать и за пределом точки подключения, к примеру, в распределительной коробке. К ней стоит обращаться, если исправный электроприбор не работает ни от одной розетки в доме. Если же «западает» только одна, распредкоробка ни при чем.

Поломки розеток делятся на категории:

механическая поломка
ослабление контакта
превышение нагрузки

Рабочие, но неисправные розетки, сигнализируют об этом:

Паленым запахом. Он исходит от плавящейся проводки или пластика.
Потрескиванием и искрением.
Нагревом корпуса или проводника.
Расшатыванием в пазах и отсоединением от стены.

Заметив тревожные признаки, хозяева задумываются, как починить розетку в стене. Процесс начинается с мер безопасности и подготовки инструмента.

Сгоревшая розетка

Меры подготовки к ремонту

Делать ремонт следует только после подготовки к нему. Даже для исправления самых незначительных проблем следует обесточить квартиру и убедиться, что рубильники выключены. После отключения электричества следует проверить напряжение в сети отверткой-индикатором — в фазе оно должно отсутствовать.

Что понадобится для ремонта

Набор инструментов есть у каждого электрика. Если полного набора нет, то отдельные его составляющие придется приобрести для проведения ремонта электророзетки.

Кроме индикаторной отвертки, будут нужны такие материалы и инструменты:

плоская отвертка;
крестообразная отвертка;
плоскогубцы (пассатижи);
изоляционная лента (виниловая);
острый нож для зачистки проводов.

При некоторых поломках может пригодиться паяльник.

Меры подготовки к ремонту

Что понадобится для ремонта

Кроме индикаторной отвертки, будут нужны такие материалы и инструменты:

плоская отвертка;
крестообразная отвертка;
плоскогубцы (пассатижи);
изоляционная лента (виниловая);
острый нож для зачистки проводов.

При некоторых поломках может пригодиться паяльник.

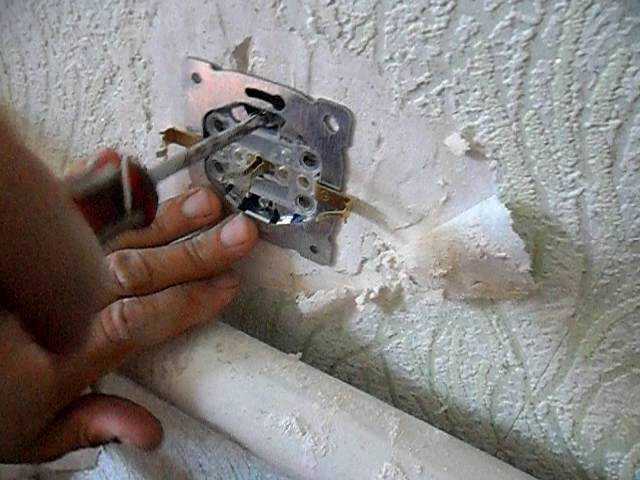

Последовательность ремонта

Чтобы починить электро розетку, отошедшую от стены, достаточно подтянуть винты крепления. Доступ к ним открывается при снятии защитной крышки. Винты видны по бокам колодки. Бывают случаи разбалтывания розетки, приводящие к выпадению из стены. Обычно так происходит с конструкцией, закрепленной без подстаканника. Розетки крепятся распорными пластинами.

Они металлические, крепятся на затягиваемые болты. Острые зубцы на внешних краях распорок врезаются в бетонное ложе розетки. В старых домах строительный материал может осыпаться. Как починить выпавшую розетку? К старой конструкции добавляется подстаканник. Ложе вокруг него желательно укрепить цементным раствором. Если старая розетка сломана, алгоритм действий следующий:

Выкручивается болт на передней панели.
Лицевая панель снимается.
Осматриваются контакты, проводка.
Если есть выпавшие из гнезда провода, возвращаются на место, зажимаются.
Обнаруженный оплавленные или подпаленные концы проводки отрезаются. Верхушки оставшихся проводов зачищаются.
Окисленные контакты защищаются наждачкой.
Конструкция собирается, закрываясь лицевой крышкой.

Решив починить розетку своими руками можно столкнуться с трудностями. Может, к примеру, потребоваться наращивание проводов. После обгорания и зачистки их длины бывает недостаточно для подключения. Приходится наращивать кабеля новыми.

Жилы проводов с обеих сторон наращиваются и скручиваются и закрываются изолентой либо колпачками. Можно соединить наращенный провод с родным с помощью клемм. Однако они редко входят в подрозетник.

Задача наращивания проводов часто встает при решении вопроса, как починить розетку, если она искрит. Замыкание в конструкции приводит к нагреву и обугливанию кабелей. Внутренние контакты могут буквально рассыпаться. В этом случае починка невозможна. Нужна замена розетки.

Как устранить искрение в розетке?

Разобравшись с причинами, перейдем к способам устранения каждой из них. Начнем в том же порядке:

Несоответствие вилок и розеток решается элементарно. Необходимо привести их к единому типу. Рекомендуем выбрать современные стандарты, иначе на каждом новоприобретенном электрическом приборе потребуется менять штепсельные вилки. То есть, производим замену советских розеток на евростандарт. Помимо этого, если в доме есть винтажное электрооборудование, производим на нем замену старых вилок.
Для устранения перегрузки розетки можно пойти несколькими путями:

Заменить электроустановочное устройство на более мощное. Например, если розетки рассчитаны на 10,0 А, то замените их изделиями на 16,0 А.
Если одной розетки недостаточно, то установите блок розеток. Это будет значительно надежней использования тройника. Если по каким-то причинам с установкой блока розеток возникают сложности, используйте двойную розетку, устанавливаемую на одно посадочное место. Двойная розетка
Изношенный штепсельный разъем можно попытаться отремонтировать, если случай не сильно запущенный. Для этого необходимо снять розетку (предварительно обесточив линию, от которой она запитана), произвести ее чистку, после чего подогнуть контактные пластины, используя утконосы (тонкие плоскогубцы). Если розетка не поддается ремонту, производим ее замену.

Помните, что частые втыкания вилки сокращают ресурс штепсельного разъема.

Если имеет место ослабление зажимов, сделайте подтягивание контактов (предварительно отключив питание). Для медной проводки рекомендуется повторять эту процедуру каждые 5-10 лет, алюминиевым проводам не 1-го раза в два года. При возможности, сделайте замену проводки, установив медь.
Не приобретайте товар низкого качества. Экономия в данном случае несколько неуместна. Отличить контрафакт от оригинала, не слишком сложно, в первую очередь это подозрительно низкая цена и отсутствие сертификатов на продукцию. Такой товар также отличает низкое качество пластмассы корпуса, отсутствие упаковки, неполная комплектация.

Основные неисправности розетки

Прежде всего, давайте разберемся, какие сигналы могут говорить о том, что розетка требует срочного ремонта. Прибор, подключенный к розетке, вдруг внезапно прекращает работать или функционирует неправильно. Например, осветительный прибор промаргивает, вентилятор то запускается, то останавливается и т.п. При этом никаких других симптомов неисправности не выявляется. Чтобы убедиться в том, что дело действительно в розетке, а не в подключённой к ней технике (там могут быть, например, неисправности вилки или шнура питания), можно провести «тестирование». Для этой цели подойдет мультиметр, который переставляют на переменное напряжение (ACV ˃ 300 В). При наличии напряжения прибор должен это показать его значением в вольтах.

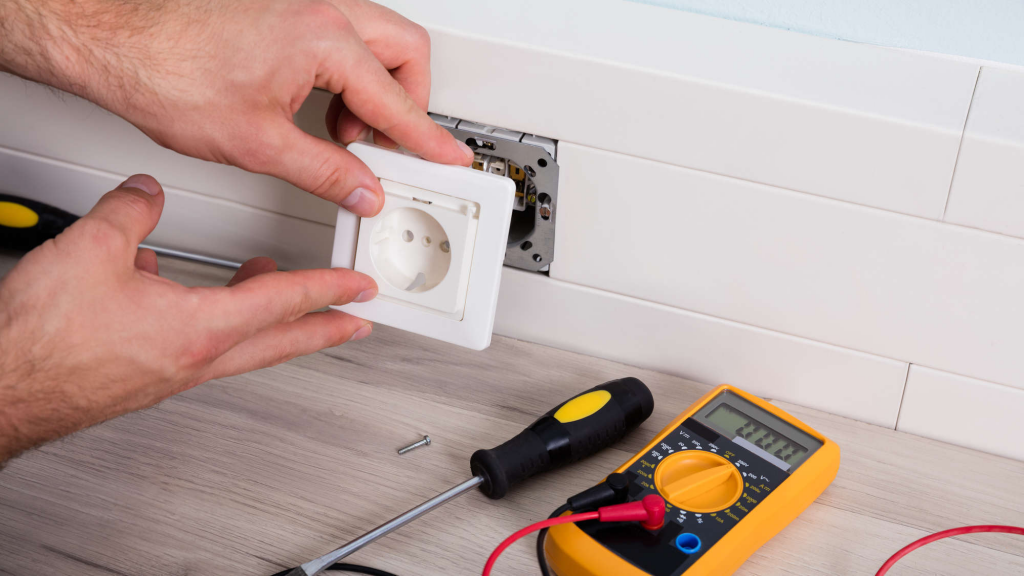

Проверка наличия напряжения в розетке с помощью мультиметра

Если тестер «молчит» или показатели напряжения явно нестабильны, то проблема, скорее всего, кроется именно в розетке.

Понятно, что мультиметр есть не в каждом доме (хотя иметь его – никогда не помешает). А обычная индикаторная отвертка в данном случае может не дать объективной картины. Так, например, она способна показать фазу, но это вовсе не означает, что с розеткой все в порядке. Правда, отсутствие фазы сразу скажет о неполадке. Но ведь проблема может быть и в проводнике или на контактах нуля. Как проверить в этом случае?

Проверка отвёрткой – индикатором. Если фазы нет – неисправность явная. Но присутствие фазы еще не говорит о полной исправности розетки. Проблема может быть и на нулевом проводнике.

Для этого в розетку подключается какой-то прибор, в работоспособности которого хозяин уверен на все 100 процентов. И лучше всего, чтобы это не была сколь-нибудь сложная электроника – скачки напряжения способны ее «убить». Оптимальное решение – патрон с лампой накаливания, к которому подсоединен отрезок шнура питания с вилкой на конце.

Простейший способ контроля наличия напряжения в розетке

Самостоятельно изготовить такой «тестер», который, кстати, еще на рез может сгодиться впоследствии – дело, не требующее больших затрат и времени. Но зато картина получается объективная. Сразу видно наличие напряжения, а по ровности свечения, отсутствию моргания или мерцания, можно судить и о степени надежности контактов в розетке. Если же напряжения нет, или оно нестабильно — без ремонта не обойтись.

Второй признак, требующий немедленного реагирования. Прибор, подключенный в розетку, работает нормально, но от розетки явственно потянуло «ароматом» подгоревшей изоляции. Это может быть симптомом «начала конца». Чаще всего такое происходит, если подключенная к розетке нагрузка превышает допустимую. Провода, подходящие к ней, начинают греться, а отсюда – уже один шаг до серьезной аварии.

Таким образом, следует сразу «засечь», что конкретно было подключено к розетке на момент появления такого признака. Частая причина – подключен тройник или удлинитель, а к нему – целая «гирлянда» приборов, суммарная мощность которых почему-то владельцев не волнует. Увы, но такое отношение многих хозяев к подключению электроприборов — довольно распространенное явление. Явная предпосылка для выхода розетки из строя.

Если при нормализации общей нагрузки проблема устранилась, то, скорее всего, розетка исправна. И от хозяев требуется лишь благоразумие в ее дальнейшей эксплуатации. А если нагрузка изначально не видится чрезмерной – придется разбираться дальше. Но в любом случае розетку придётся как минимум «проинспектировать».

Третья группа признаков, а точнее – уже явных сигналов о том, что с розеткой далеко не все в порядке. Сюда можно отнести не просто появившийся запах, а поднимающийся от розетки дымок. Работа сопровождается искрением, которое проявляется и характерным потрескиванием, и световыми вспышками. Корпус розетки явно нагревается, причем порой до таких температур, что пластик начинает «плыть».

Если не работают несколько розеток

Обычно розетки подключают к автоматическим выключателям в щитке группами, поскольку ставить на каждую из них отдельный автомат весьма затратно и не всегда оправдано. Соответственно, нужно убедиться, что не выключен соответствующий автомат. Нужно попробовать его включить. Если при этом он сразу же отключился, то где-то на линии присутствует короткое замыкание. Его нужно локализовать и устранить.

Возможно, где присутствует скрутка, которая со временем ослабла, в результате чего контакт пропал. Сегодня скрутки под запретом, поэтому следует прибегнуть к пайке или сварке соединений. Также можно использовать обжимные гильзы или клеммники. При сверлении стен всегда есть риск перебить сверлом провод. В таком случае придется заменить поврежденный участок линии, чтобы восстановить работоспособность розеток.

Короткое замыкание в электросети квартиры

Практически каждый человек сталкивался с коротким замыканием. Это очень опасная неисправность электросети. Если повреждения проводки или неисправные автоматические выключатели лишают возможности пользоваться электроприборами, то короткое замыкание может привести к возгоранию или пожару.

Прежде чем разбираться в причинах короткого замыкания и способах его устранения, давайте поймем, как проявляется короткое замыкание.

Что такое короткое замыкание в электросети

Напомню, что короткое замыкание это соприкосновение фазного и нулевого проводников или двух разно фазных проводников. Также короткое замыкание это прямое касание фазного провода токопроводящих корпусов, соединенных с землей.

В полностью смонтированной электропроводке квартиры, короткое замыкание проявляется в почти, моментальном отключении автомата защиты, той групповой цепи, где произошло короткое замыкание.

При попытке взвести автомат защиты в рабочее положение, происходит повторное отключение. Все диагноз верен – в сети короткое замыкание. Остается его найти и устранить.

Причины короткого замыкания

В этой статье я не буду заниматься теорией КЗ. Как-никак, а статья из практического раздела «Ремонт электропроводки». Здесь только практика.

Выявим причины короткого замыкания:

Если электропроводка новая, то есть только что смонтированная, то короткое замыкание результат ошибочного монтажа. Скорее всего, перепутана одна из распаек. Избежать этого поможет соблюдение единой цветности проводов при монтаже и использование кабеля одного производителя.

Причиной короткого замыкания, может стать неисправный электроприбор. Это короткое замыкание найти проще всего. Включаете поочереди бытовые приборы и смотрите, когда сработает автомат защиты.

«Обнаруживают» короткое замыкание лишь автоматы защиты с электромагнитными расцепителями. Устанавливайте автоматы защиты, которые имеют, как тепловые (перегрузка), так и электромагнитный расцепитель (короткое замыкание). Отмечу, что в продаже практически все автоматы двойной защиты.

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

Электросхема квартиры

Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
Взведите автоматический выключатель в рабочее положение;
Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Замыкание электропроводки

Ищем короткое замыкание электропроводки.

Отключаете электропитание. Полностью.
Берете измерительный прибор (например, мегомметр) или прозвонку (лампочку с батарейкой или что нибудь фирменное).

В рабочей электропроводке сопротивление между фазой и нулем, а также между фазой и проводом защиты должны быть соответствовать сопротивлению изоляции, не менее 0,5 мОм или лампочка прозвонки не должна гореть.

Сначала ищите группу розеток, где произошло короткое замыкание. Для этого, вставляете щупы измерительного прибора в розетку (без напряжения!!!) и смотрите, где сопротивление будет близко к нулю (сопротивлению изоляции) или лампочка прозвонки горит.
Нашли группу с коротким замыканием. Продолжаем.
Разбираем розетки этой группы и разрываем шлейфы розеток группы. После разрыва шлейфа, остается прозвонить каждый участок электропроводки шлейфов и найти где тестер покажет сопротивление близкое к нулю.
Этот участок цепи нужно поменять.
Розетки собрать и взвести автомат в рабочее положение.

Эти приемы позволят устранить короткое замыкание в электросети.

Важно! При работе с электричеством соблюдайте технику безопасности электрика и работайте только с отключенным электропитанием. Ehto.ru. Типовой проект электрики

Типовой проект электрики

С чего начать?

В первую очередь, следует убедиться, действительно ли в розетке отсутствует напряжение, или неисправен электроприбор, который Вы пытались включить. Лучше всего проверить напряжение в розетке мультиметром либо двухполюсным индикатором напряжения. Однополюсный индикатор, часто совмещаемый с отверткой, не во всех случаях может оказаться полезным. Например, если произошел обрыв нулевого провода, такой индикатор покажет наличие фазного напряжения на одном из контактов розетки, как и в случае ее работоспособности. Далее определяем, присутствует ли напряжение на вводе электропитания квартиры, то есть, на вводном распределительном щитке. Для этого не обязательно сразу же разбирать щиток, или даже открывать его. Если свет есть хотя бы в одном из помещений квартиры, следовательно, питание на ввод щитка поступает. Проверяем на наличие напряжения остальные розетки в квартире.

Возможны следующие результаты проверки:

не работают все розетки в квартире или в доме;
не работают розетки только в одной или двух комнатах.

Порядок действий при поиске неисправности зависит от того, какой вид поломки из перечисленных выше имеет место. Рассмотрим отдельно эти варианты.

Меры подготовки к ремонту

Что понадобится для ремонта

Кроме индикаторной отвертки, будут нужны такие материалы и инструменты:

плоская отвертка;
крестообразная отвертка;
плоскогубцы (пассатижи);
изоляционная лента (виниловая);
острый нож для зачистки проводов.

При некоторых поломках может пригодиться паяльник.

Последовательность ремонта

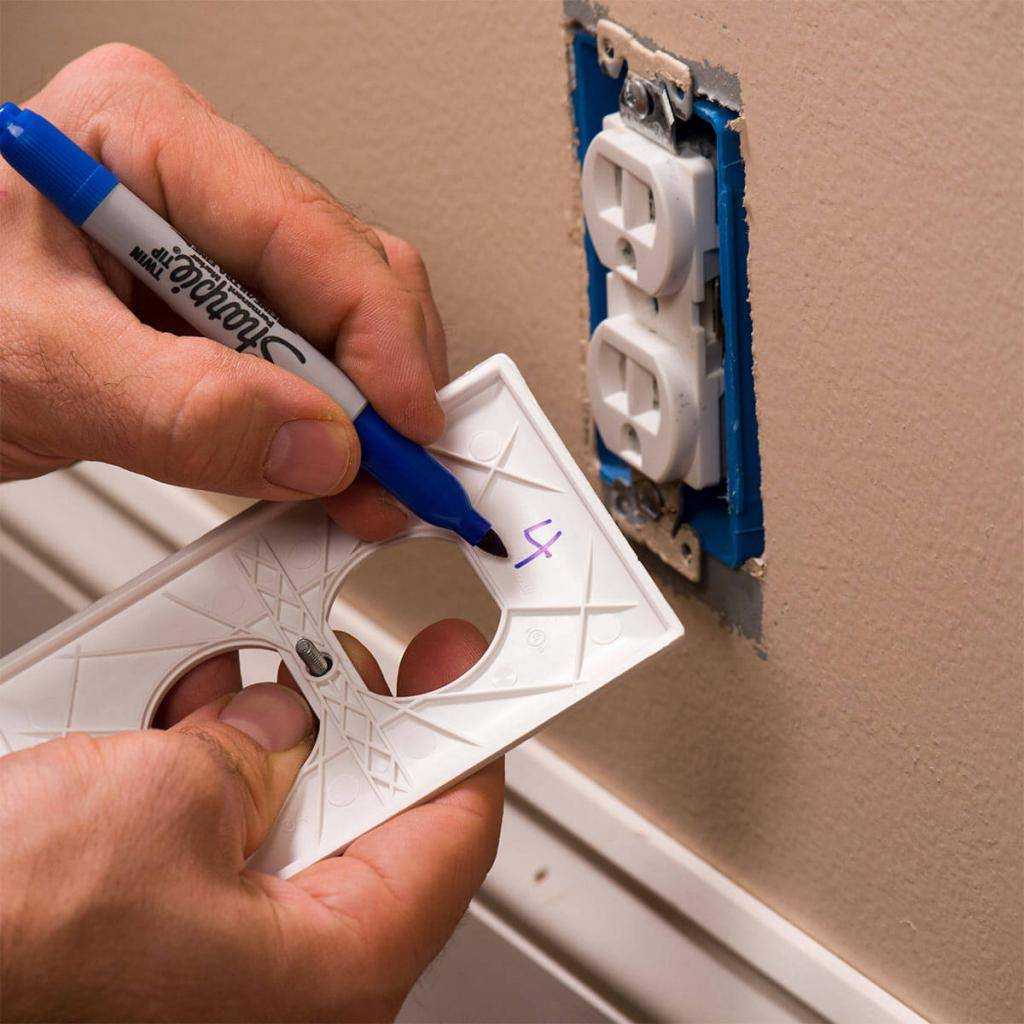

Выкручивается болт на передней панели.
Лицевая панель снимается.
Осматриваются контакты, проводка.
Если есть выпавшие из гнезда провода, возвращаются на место, зажимаются.
Обнаруженный оплавленные или подпаленные концы проводки отрезаются. Верхушки оставшихся проводов зачищаются.
Окисленные контакты защищаются наждачкой.
Конструкция собирается, закрываясь лицевой крышкой.

Когда самостоятельная починка розетки возможна

Перед заменой изделия важно трезво оценить тяжесть поломки и свои навыки. Если проблема серьезная, лучше обесточить квартиру и вызвать специалиста

Самому вполне можно закрепить контакты, исправить другие мелкие нарушения. При наличии опыта вполне можно провести любой ремонт самостоятельно.

Требуемый инструмент

Чтобы правильно и быстро выполнить ремонт розетки, под рукой должен находиться такой набор инструментов:

Интересно: Потолочная подсветка – ваше маленькое домашнее произведение искусства

Отвертки: крестовая и прямая.

Нож для разделки кабелей.
Изолента.
Плоскогубцы и кусачки.
Пробник или мультиметр.

Также может понадобиться напильник или наждачная бумага.

Как починить розетку: список инструментов, виды поломок и их самостоятельное устранение

Прозваниваем проводку в квартире мультиметром

Правила предосторожности и набор инструментов

Фиксируем выпадающую розетку жидкими гвоздями

Пара простых способов закрепить розетку

Проведение ремонта

Подтягивание контактов

Установка новой розетки

Когда розетка выпала

Инструменты и материалы для ремонта выпавшей розетки

Работы по восстановлению розетки

Если нет напряжения во всех розетках

Метод удлинения проводника

Необходимые инструменты

Общие правила

Помним о безопасности, удобстве и эстетике

В каких случаях розетку требуется чинить

Меры подготовки к ремонту

Что понадобится для ремонта

Меры подготовки к ремонту

Что понадобится для ремонта

Последовательность ремонта

Как устранить искрение в розетке?

Основные неисправности розетки

Проверка наличия напряжения в розетке с помощью мультиметра

Простейший способ контроля наличия напряжения в розетке

Если не работают несколько розеток

Короткое замыкание в электросети квартиры

Что такое короткое замыкание в электросети

Причины короткого замыкания

Как найти причину короткого замыкания

Замыкание электропроводки

Похожие посты:

С чего начать?

Меры подготовки к ремонту

Что понадобится для ремонта

Последовательность ремонта

Когда самостоятельная починка розетки возможна

Требуемый инструмент
