Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К» :

В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.

Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

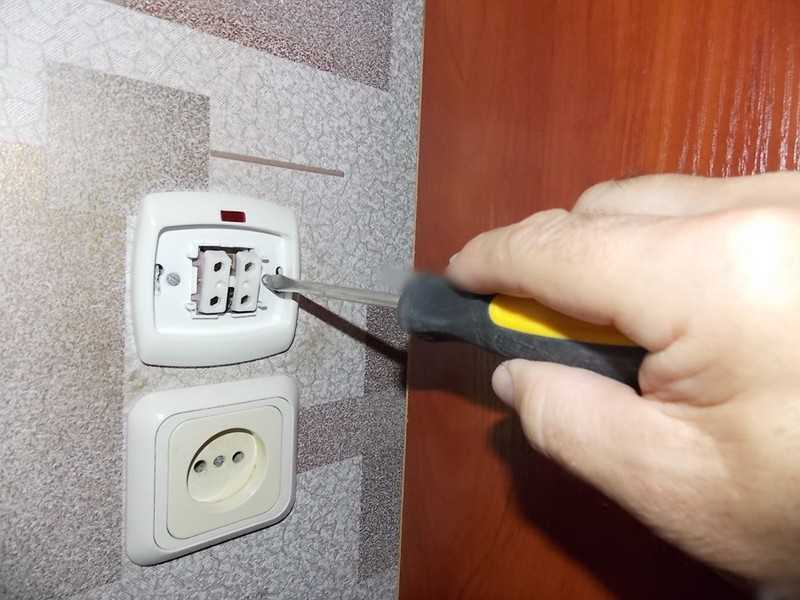

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.

Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения .

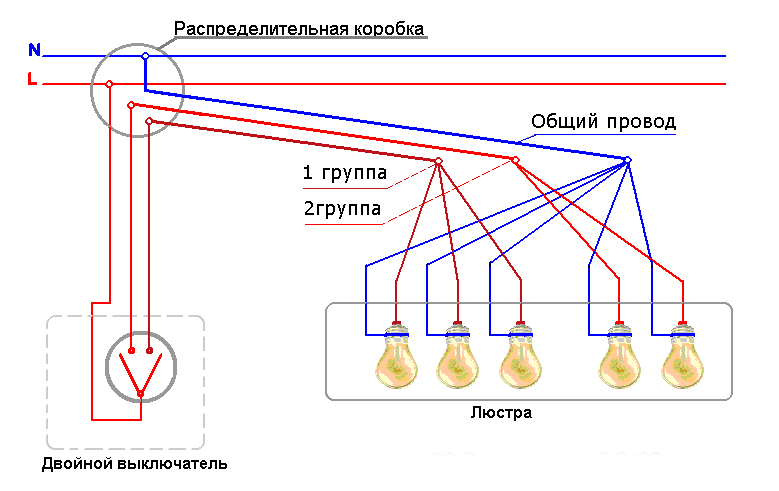

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Какие выключатели нужны для управления светом с двух точек – название и конструкция

Рассматриваемое применение двух выключателей предполагает, что независимо от положения коммутационных контактов одного из них другим всегда можно в любой момент включить или выключить освещение. Обычные выключатели, которыми человечество пользуется еще с момента изобретения электричества, для этого совершенно не пригодны. Ведь они изначально конструктивно не рассчитаны на такую работу, потому что в одном из двух своих положений размыкают (разрывают) электрическую цепь. Поэтому, как их между собой не соединяй, все равно, если у одного из них контакты разомкнуты, вторым ни за что не включить электроприбор. А они должны быть именно соединены как-то между собой, так как предполагается, что будут использоваться для управления работой одного и того же светильника, то есть установлены в составе 1-ой общей электрической цепи.

Их также еще называют проходными переключателями или перекидными выключателями и переключателями. А есть еще перекрестные переключатели, но это немного другие и более сложные устройства, используемые совместно с проходными для управления электроприборами из трех и более точек. Их можно установить вместо проходных, но они обойдутся дороже, а вот наоборот менять нельзя. Внешне с лицевой стороны эти коммутаторы ничем не отличаются от обычных выключателей. Такие же корпус и 1 или 2 клавиши (иногда другой тип детали управления) для включений-отключений.

Внешне проходной переключатель отличается от обычного выключателя в следующем: с обратной стороны корпуса, там, где подсоединяются провода электропроводки, у него 3 клеммы для них. То есть к проходному переключателю подключаются 3 проводника. У обычного коммутатора только 2 клеммы (у перекрестного переключателя – 4). Это если коммутационное устройство одноклавишное.

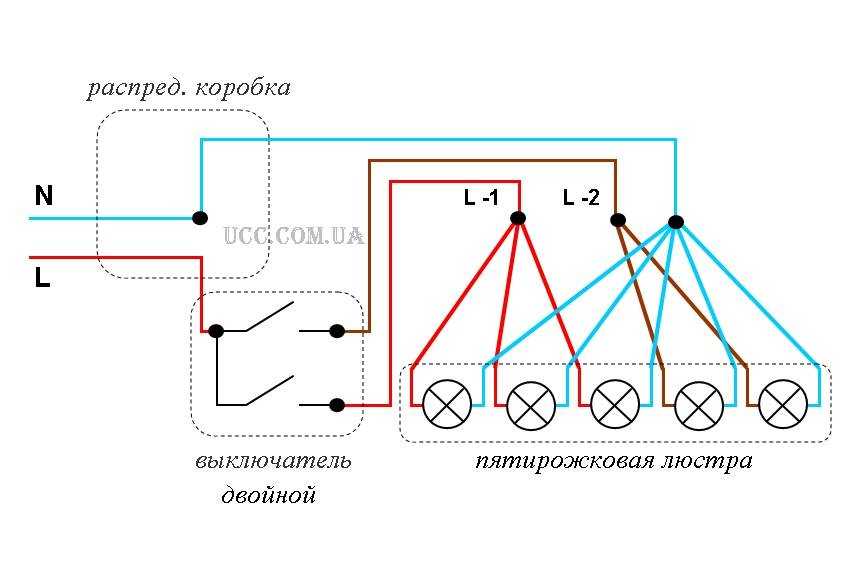

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные (двойные) проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. У сдвоенных обычных коммутаторов только 3 клеммы (у перекрестных переключателей – 8).

У проходных выключателей три клеммы для подключения проводов

А теперь о внутренних конструктивных и вытекающих из них отличиях в работе. Подводимая к проходному выключателю цепь выходит из него по 2-м линиям, между которыми он производит переключение. То есть в каждом из 2-х своих положений этот коммутатор одну выходящую из него линию замыкает, а вторую разрывает. Получается, что он как бы никогда и не разрывает проходящую через него цепь. Как это работает на практике и обеспечивает независимое управление с помощью 2-х проходных переключателей 1-м электроприбором, рассмотрено в следующей главе и наглядно видно на схемах, приведенных в ней же.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

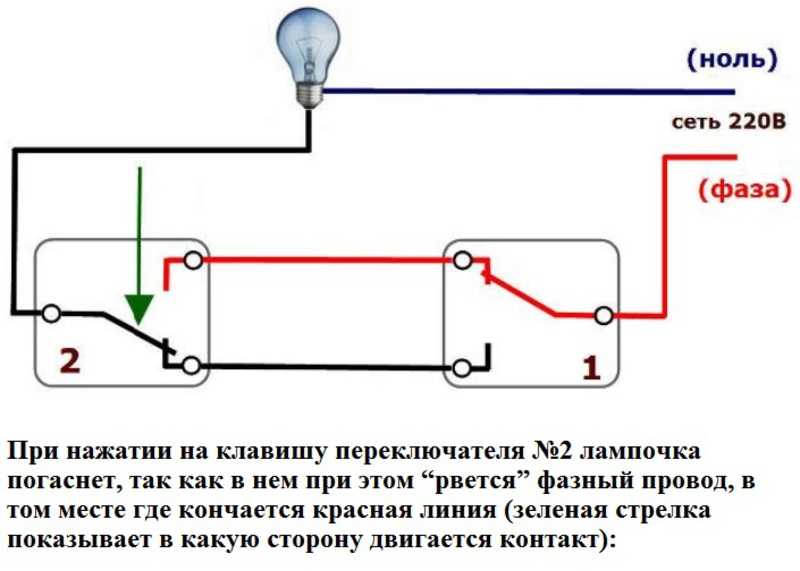

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
автоматы питания освещения должны быть под замком;
работы производить исправным инструментом.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

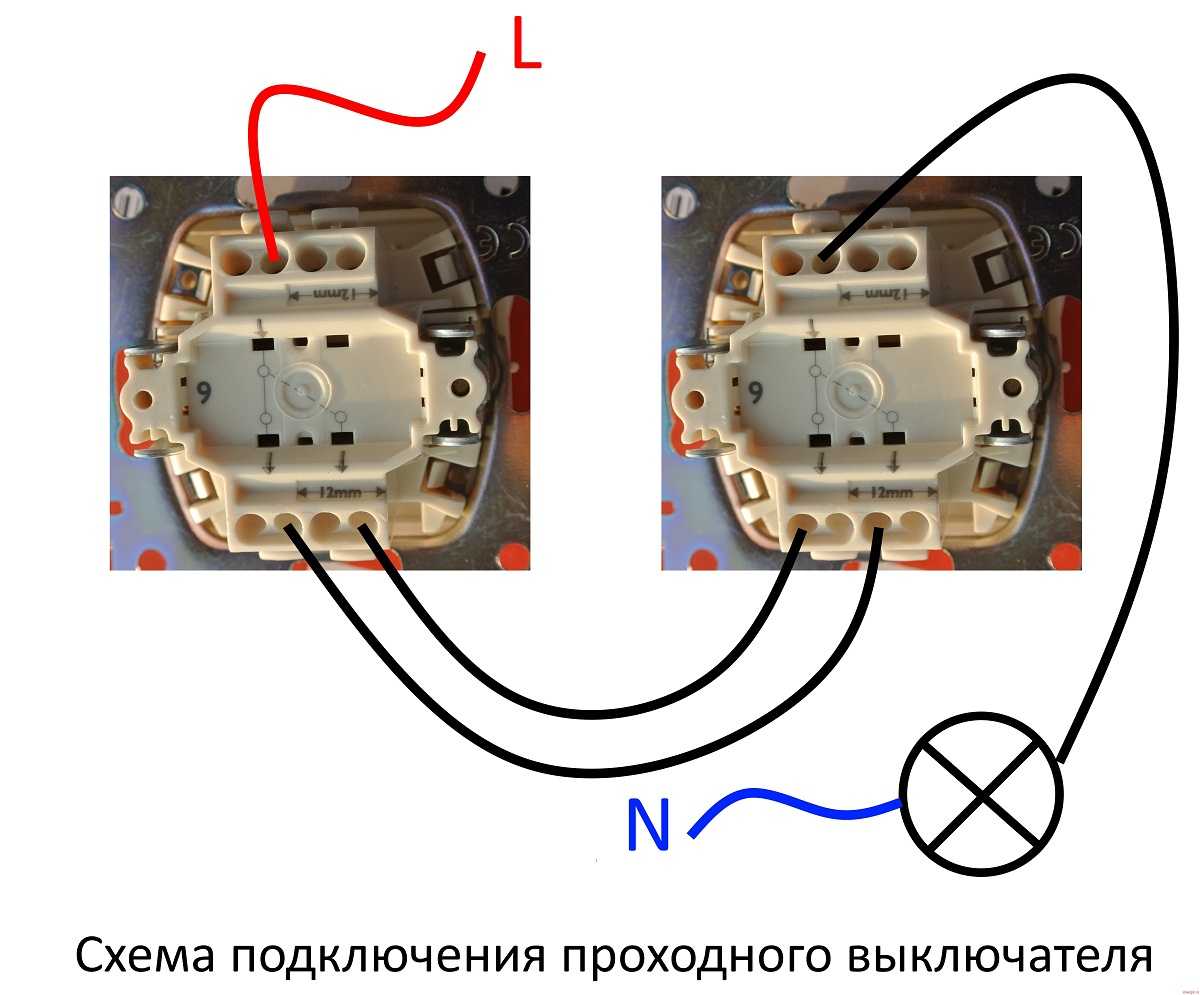

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Вариант соединения с преобразователем

Вместо подключения двух лампочек к сети на 220 В, можно провести соединение осветительных приборов с сетью при помощи преобразователей частот на 12 В. Подобные устройства проводят электрический ток к нескольким светильникам с небольшой паузой на 1-2 секунды. При этом приборы освещения получают электричество плавно, без резкого увеличения нагрузки.

Когда можно подключить преобразователь:

для подачи тока на лампы накаливания;
для обеспечения электричеством галогенных лампочек.

Переключатель устанавливается в цепь до преобразователя. В противном случае, контакты могут перегореть. Это должно происходить постольку, поскольку сила тока больше при низком напряжении. Кроме того, преобразователь обеспечивает небольшую задержку поступающего напряжения. Если прерыватель добавлять после выключателя, то не будет обеспечен постепенный, плавный запуск лампочек. Таким образом, теряется весь смысл включения преобразователя в схему.

Если монтируется двухклавишный переключатель, то понадобится подключить 2 преобразователя. Питание к нему должно будет поступать через вторую линию. «Нуль» останется общим.

Видео о подключении ламп

Два светильника на потолке, монтаж и схема подключения

Сегодня будет простая статья про то, как подключить два светильника от одного двухклавишного выключателя. Для электриков это очень простая вещь, но знаю точно, что более половины мужского населения России при подключении люстры легко запутается в трёх проводах. Не в обиду сказано. Для них как раз эта статья.

Подробно, пошагово, со схемами рассмотрю все аспекты монтажа и подключения двух потолочных светильников с 2 лампами.

Для чего понадобилась переделка освещения в данном случае. В квартире был небольшой ремонт с перепланировкой, и конфигурация зала изменилась – он стал более квадратным, и люстра, ранее висевшая посередине комнаты, теперь стала с краю.

Поэтому было решено установить ещё одну люстру (светильник). Это решение имеет следующие плюсы:

можно раздельно включать освещение комнаты по зонам,
можно экономить электроэнергию,
при одновременном включении светильников освещение более равномерное, нет резких теней,
в случае перегорания одной из лампочек в люстрах остальные её резервируют.

Из минусов можно выделить только затраты на строительные работы и покупку светильника.

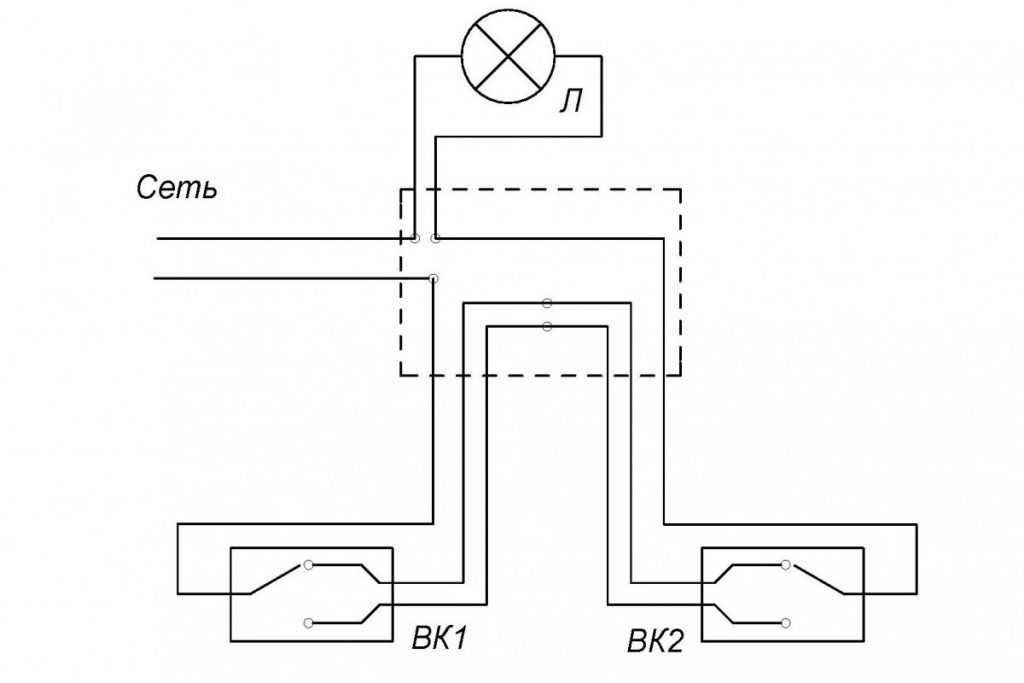

Схема подключения двух выключателей

На одну лампочку установить такую схему не составляет особого труда. На стадии создания проводки в точках, в которых запланирована установка перекидных конструкций, необходимо до первых двух заблаговременно проложить трехжильный кабель. Если же вам потребуется большее количество переключателей света, то вам придется использовать четырехжильный кабель, который нужно протянуть до следующих.

Чтобы была возможность управления освещением одновременно с двух мест, требуется приобрести проходные выключатели, которые оснащены двумя положениями переключения и тремя контактами. В этом случае переключение должно обладать перекидным характером, при этом первый узел должен быть общим для остальных двух.

Κомплектующие и приборы

При рассмотрении схемы «два выключателя на одну лампочку», которая имеет две перекидные коммутирующие конструкции, можно выделить составляющие:

соединительная (ответвительная) коробка, которая применяется для защиты соединительных электрокабелей — присутствует в каждом помещении, в комнатах большого размера их устанавливают по несколько штук;
соединительные провода (двух-, трех- и четырехжильные);
непосредственно сам светильник;
проходные коммутирующие устройства в количестве двух штук.

Принцип работы

Монтаж проходного выключателя светильника:

Провод «ноль» прокладывается от источника к ответвительной коробке, затем идет на светильник.
Провод «фаза» проводится от точно такого же источника к этой же коробке, а затем прокладывается к общему контакту первого переключателя.
Два перекидных контакта первого переключателя, применяя разветвительную коробку, соединяются с точно такими же деталями второго переключателя.
Фаза от общего контакта второго выключателя подключается к другому электрическому узлу светильника.

Монтажные работы системы управления одного осветительного прибора, функционирующей из двух мест одновременно, не являются сложными.

Монтаж производится следующим образом:

В требуемых местах установить перекидные коммутирующие конструкции.
Οт них вывести трехжильные кабели.
Монтировать один или при необходимости несколько электрических светильников, подсоединенных параллельно друг другу.
Вывести от одного или от нескольких осветительных приборов двухжильный кабель.
Установить соединительную коробку, точка нахождения которой соответствует удобному доступу к ней и кратчайшему расстоянию длины кабеля.
Κ коробке подвести провода от перекидных конструкций, питания и самих осветительных приборов.
Соединить их, как описано в вышеизложенных пунктах.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

питающий кабель от автомата в щитке
кабель спускающийся к выключателю
один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Установка выключателя своими руками

Для того чтобы устройство эффективно работало и хорошо выполняло возложенные на него функции, необходимо правильно его установить. Двойной выключатель на две лампочки подсоединить довольно просто. Для выполнения этой работы не нужно обладать особыми знаниями или иметь большой опыт проведения подобных мероприятий. Всё, что требуется от мастера — точное соблюдение всей последовательности действий. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

Необходимые материалы и инструменты

Прежде чем соединить две лампочки на двойной выключатель, нужно подобрать все требуемые инструменты и материалы. Купить их можно в любом специализированном магазине по сравнительно небольшой цене. Это даёт возможность выполнять установку выключателя даже людям с небольшими финансовыми возможностями.

Для работы понадобятся такие предметы:

электрическая дрель;
перфоратор со специальной круглой насадкой;
сверло и бур диаметром 6 мм;
обыкновенная отвёртка, которая будет использоваться для фиксации проводов и корпуса устройства;
индикаторная отвёртка, необходимая для проверки наличия напряжения в сети;
инструмент для снятия изоляционного слоя с проводов (альтернативой может стать острый нож);
пассатижи, применяемые для обжатия кабеля;
стамеска;
строительный шпатель;
маркер для нанесения разметки на стены и отметок на провода;
дюбеля с пробкой;
саморезы;
изоляционная лента;
штукатурка или строительный гипс, который понадобится для заделывания отверстий в стене.

Пошаговое подключение

В большинстве случаев профессиональные электрики советуют устанавливать двойной выключатель со скрытой проводкой. Это позволит не только предотвратить случайный контакт человека с кабелем, но и сохранить привлекательный внешний вид интерьера.

Порядок действий:

На начальном этапе монтажа выбирается место на стене, где будет располагаться выключатель
Важно учитывать не только рост всех людей, проживающих в комнате, но и требования техники безопасности.
Маркером намечается точка сверления.
Берётся перфоратор со специальной насадкой круглой формы и в стене проделывается отверстие. Его глубина должна быть такой, чтобы декоративная панель установленного выключателя находилась точно на уровне стены.
При помощи стамески удаляются остатки разрушенной части.
Из коробки вынимается купленный выключатель и полностью разбирается
С него поочерёдно снимаются обе клавиши и декоративная панель.
Оставшийся корпус прикладывается к готовому отверстию и проверяется на соответствие.
На следующем этапе берётся электродрель с буром и прокладывается штраба для проведения проводов. Её направление выбирается так, чтобы от распределительной коробки до корпуса прибора было минимальное расстояние.
После завершения самой сложной и долгой части работы подготавливается корпус выключателя

В нём вырезаются шаблонные отверстия, которые будут использоваться для проведения кабеля.
Подготовленное отверстие смачивается водой, которая поможет строительной смеси более надёжно зафиксировать корпус.
В отверстие закладывается нужное количество используемой массы и равномерно распределяется по его боковым стенкам.
Пока смесь не застыла, в отверстие аккуратно вставляется корпус устройства.
Выступившие остатки строительной массы осторожно удаляются при помощи шпателя.
Поверхность раствора выравнивается и изделие оставляется на несколько десятков минут до затвердевания смеси.
Перед следующим этапом монтажа индикаторной отвёрткой определяется фазный и нулевой провод.
Маркером делаются соответствующие отметки на его изоляции.

Затем отключается электропитание в помещении.
Фазный провод пропускается через отверстие в корпусе выключателя и фиксируется на клемме контактного устройства.
После этого 2-фазных провода (отходящих) присоединяются к клеммам соответствующих контактов.
Основная часть выключателя помещается в предварительно установленный пластиковый корпус и надёжно крепится там при помощи специальной металлической рамки.
На устройство надевается декоративная панель и монтируются обе клавиши.
В комнате возобновляется подача электричества и выключатель проверяется на работоспособность. Важно протестировать его на всех возможных режимах работы.

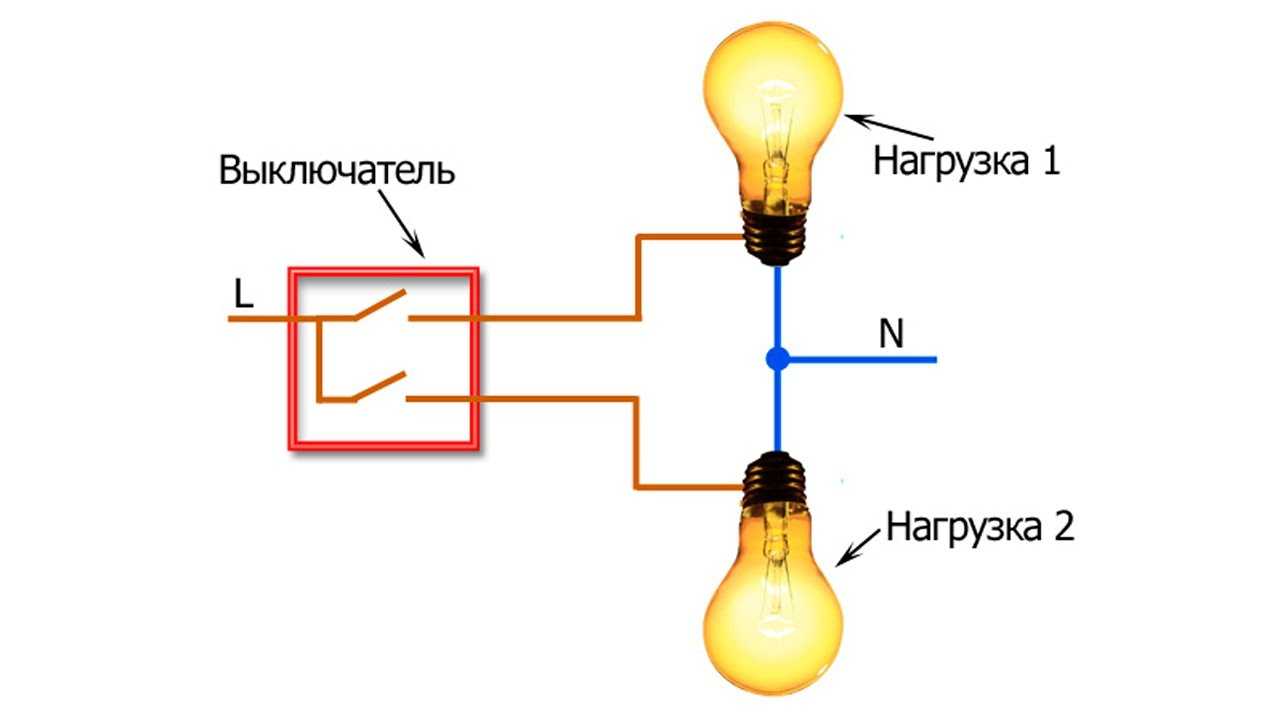

Две лампы на один переключатель

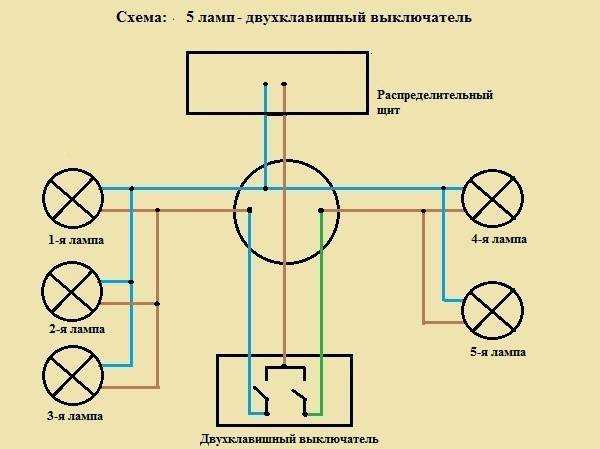

Схема подключения нескольких лампочек к выключателю:

Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
Затем фаза выводится через исходящие контакты на приборе.
Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.
