3 способа подключения греющего кабеля к сети при обогреве водопровода

Резистивный греющий кабель.

Основа работы кабеля проста: по жилам (одна или две) проходит ток, который нагревает кабель. Жилы располагаются в изоляционном материале. Чем больше сопротивление и сила тока, чем больше коэффициент выделения тепла.

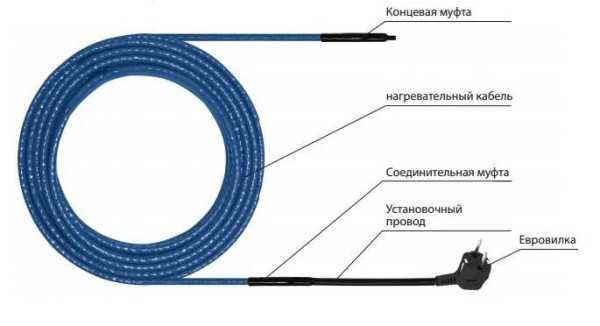

Производителями выпускаются отрезки резистивного кабеля разной длины, которые имеют постоянное сопротивление.

Одножильный резистивный греющий кабель.

Включает в себя одну жилу заключённую в два изоляционных слоя и наружную защиту. При монтаже следует не забывать, что резистивный греющий кабель с одной жилой подключается с двух концов. Одна жила служит как для подачи энергии, так и для нагревания. Система подобного типа чаще используется при нагреве кровельной системы, либо нагреве тёплого пола.

Двужильный резистивный греющий кабель.

В данном типе кабеля одна жила нагревает объект, а по второй происходит подача энергии. Один конец резистивного греющего кабеля подключается к источнику подачи энергии, а второй прокладывается вдоль трубы.

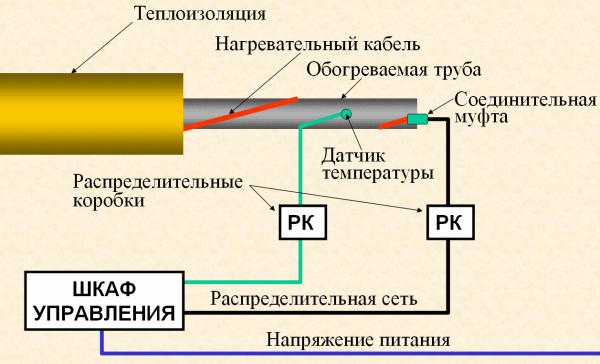

Для автоматизации системы устанавливается термостат, включающий и отключающий кабель при изменении температуры.

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

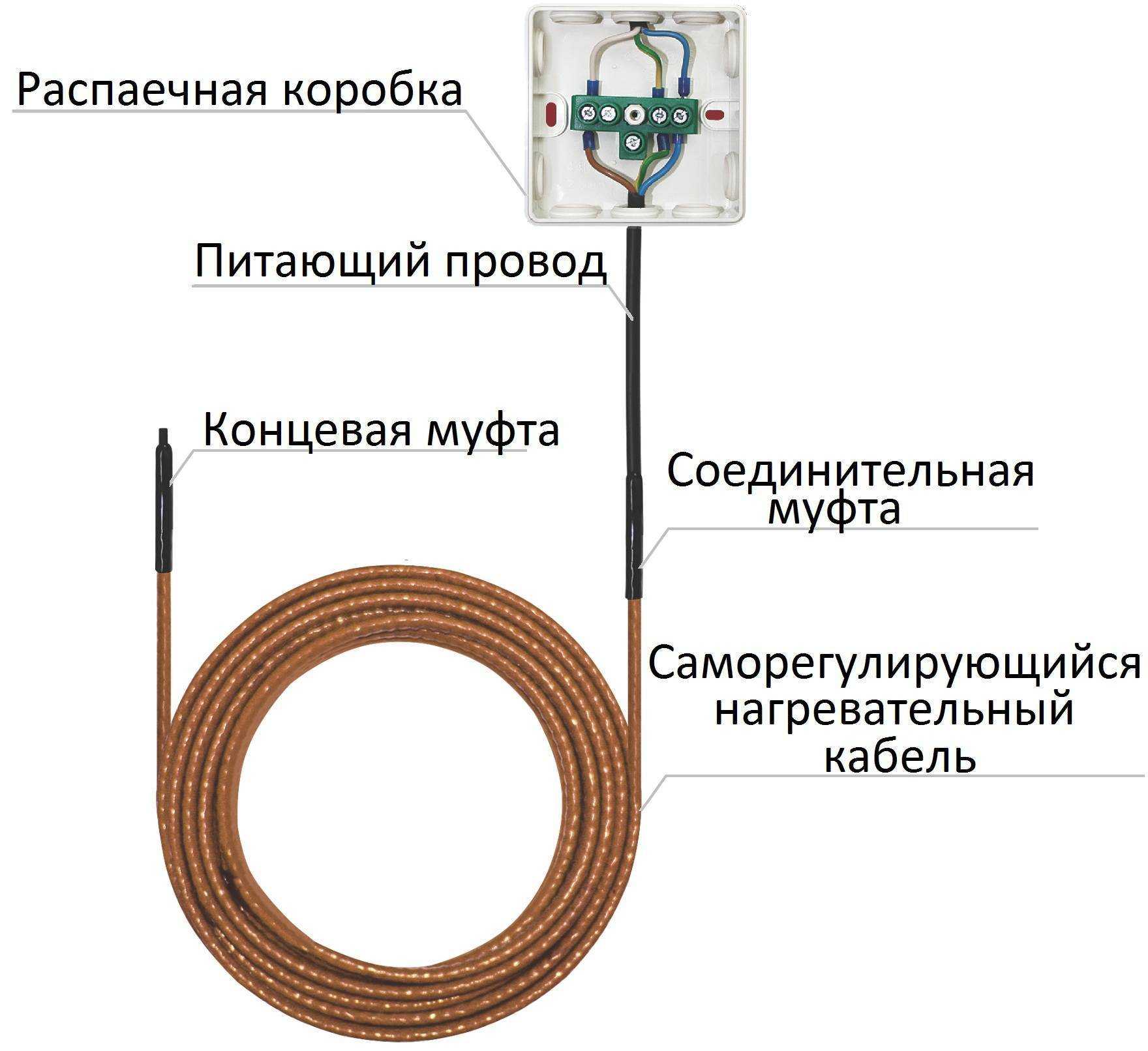

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Какие типы существуют

Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.

Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.

Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.

Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.

Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.

Если у вас водопроводная труба небольшого диаметра —  следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.

Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.

Основные маркировки

10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений

SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель

15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра

До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.

В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.

Маркировка

Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).

Применение для обогрева труб

Терморегулирующий кабель применяется для обогрева труб диаметром более 40 мм.

Особенности монтажа системы обогрева внутри трубопровода

Греющий кабель помещают внутри трубы при невозможности внешнего монтажа. Он проталкивается внутрь трубы и подключается к электрической сети с использованием специальной термоусадочной муфты.

Греющий кабель прокладка внутри трубы

Весьма желательно, чтобы эти работы проводил квалифицированный электрик, поскольку работы по прокладке электрического оборудования внутри системы водоснабжения отличаются повышенной опасностью в случае ошибок монтажа.

Дополнительного сервиса и обслуживания система обогрева не требует.

Как закрепить поверх трубы?

Имеется два основных способа крепления кабеля. Параллельный (линейный) и круговой.

При параллельном (линейном) монтаже, он закрепляется поверх трубы. Длина кабеля в этом случае равняется длине обогреваемого участка.

Параллельный монтаж греющего кабеля снаружи трубы

Возможность саморегуляции кабеля позволяет использовать перехлест при необходимости обогрева наружных запирающих конструкций. Кранов, вентилей, счетчиков, врезок.

Необходимо обеспечить его плотное прилегание к обогреваемой поверхности. Для этого обязательно нужно очистить поверхность трубы.

При круговом креплении, кабель обматывает трубу с шагом витка, согласно спецификации.

После завершения работы, следует обмотать полученную систему алюминиевым скотчем для закрепления и экранирования. В целях снижения теплопотерь, рекомендуется добавить теплоизоляцию.

При монтаже категорически запрещается использовать пластиковый скотч вместо алюминиевого.

Особенности монтажа

Укладка кабеля должна проводиться в благоприятной тепловой зоне.

При температуре ниже -5 градусов монтаж запрещен. Это ограничение связано со структурой полимера внутри него.

При укладке в низких температурах, он может быть поврежден.

Как уложить провод, если он утратил гибкость при 0 градусов?

Аккуратно размотав бухту, производится включение его в сеть примерно на минуту. Кабель восстановит гибкость. После этого можно проводить монтаж.

Подключать к сети не размотанный провод крайне не рекомендуется.

Где используют системы нагрева

Сфера применения нагревательных кабелей для труб (и не только) достаточно велика. Их монтируют в местах, где необходим регулируемый подогрев примыкающих (окружающих) поверхностей или материалов.

Некоторые виды кабеля специально предназначены для оборудования систем «теплый пол». Их укладывают под керамической плиткой, доской, ламинатом, ковролином, а иногда заливают бетонной стяжкой.

Последний вариант наименее эффективный, так как стяжка «крадет» тепло, и через финишное покрытие проходит только его часть.

Схема расположения нагревательного кабеля в санузле по системе «теплый пол». Провод располагают «змейкой» по всей площади комнаты так, чтобы два конца оказались в противоположных углах

Подогрев кабелей распространен в системах водопровода и канализации. Коммуникации, заглубленные в грунт или проходящие над землей, в северных регионах России подвергаются риску полного замерзания на протяжении полугода – с октября по апрель.

Если трубопровод проложен выше уровня промерзания грунта и недостаточно утеплен, то быстро потеряет свою работоспособность. Поэтому, рекомендуем побольше узнать о видах греющего кабеля для обогрева водопровода.

Заменить теплоизоляционный «кокон» поможет греющий кабель, зафиксированный на трубе. Существуют разные способы монтажа, наиболее распространенные – линейный и спиральный. Второй охватывает большую площадь трубы

Если трубы уже зарыты в траншеях и демонтаж невозможен или нежелателен, применяется монтаж кабеля внутрь водопроводной (канализационной) трубы через врезанный в наиболее удобном месте тройник.

Следующее применение саморегулирующего кабеля – и водостоков.

Провода закрепляют особым образом на краях крыши, в лотках и желобах, в водосточных трубах. Они предупреждают образование наледи, которая разрушает водосточные системы

Под воздействием высокой температуры снег и лед постепенно превращаются в воду, которая по лоткам и трубам стекает вниз. Крыши становятся безопасными для людей и находящегося во дворе транспорта.

Практичное использование нагревательных кабелей для тех, кто не любит запотевших стекол и зеркал – крепление самрега с обратной стороны зеркала, после чего конденсат больше не будет беспокоить.

На производстве и во время строительных работ нагрев часто необходим в качестве помощи для «созревания» бетонных растворов.

Чтобы характеристики готового материала отвечали нормам, необходимо создать особый температурный режим. С этой целью в в месте, куда будет залит раствор, равномерно размещают саморегулирующиеся кабели, а для их фиксации используют арматуру. После застывания они остаются внутри конструкции

Похожая ситуация с жидкостями, для поддержания определенной температуры которых также применяют самреги. Вместо нагревания резервуара с технической жидкостью традиционным способом в нее опускают кабель, в результате характеристики химических или пищевых растворов какое-то время не меняются.

Системы нагрева не обошли и сельскохозяйственную отрасль. Кабель помещают прямо в грунт, под верхний питательный слой, чем предохраняют корни культур от промерзания.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

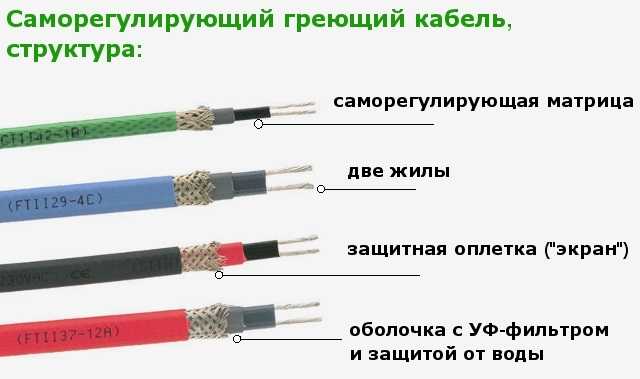

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

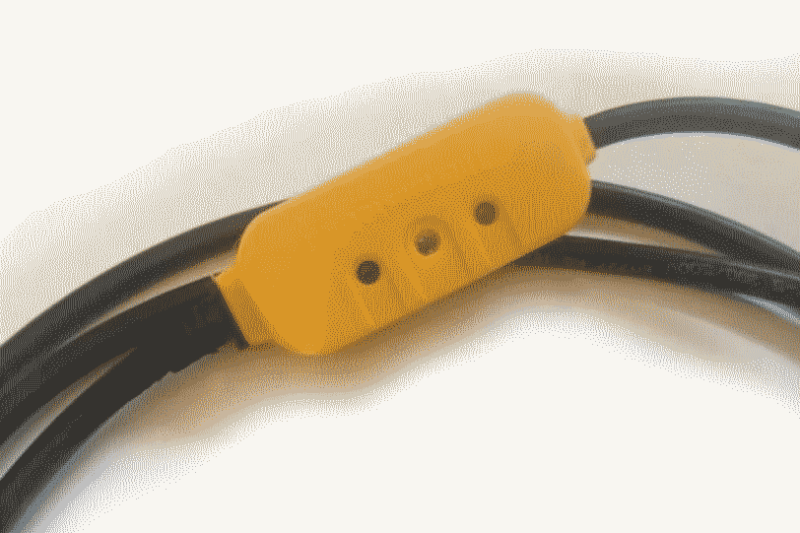

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.

Ошибка №2
Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Способы укладки провода

Греющий кабель располагают на внешней поверхности либо внутри магистралей. Технологии имеют одинаковую трудоемкость и обеспечивают надежную защиту от образования льда. Внешний монтаж используют при строительстве трубопровода, внутренний рассчитан на обогрев уже разведенной сети водоснабжения или канализации.

Линейный

Методика предусматривает установку прямолинейного кабеля вдоль трубопровода. Необходимо правильно закрепить нагревательный элемент, обеспечив плотный контакт между изоляцией и поверхностью. Для снижения риска механических повреждений провод укладывают снизу магистрали, а для фиксации используют металлизированную клейкую ленту.

Спиральный

Методика предусматривает установку кабеля по спирали. Расстояние между витками определяет интенсивность нагрева. Для крепления и защиты от внешних факторов провод обматывают слоем скотча на металлизированной основе. Для повышения эффективности работы витки располагают вплотную друг к другу. Спиральный контур подходит для стальных или пластиковых труб любого диаметра.

Внутренний

Если добраться до внешней части труб затруднительно (например, магистрали расположены в толще грунта), то можно смонтировать внутренний греющий контур. Для ввода провода устанавливают тройник и протягивают кабель на необходимое расстояние. Входное отверстие герметизируют, выводы подключают к регулятору или сети переменного тока.
