Заземление ванны в квартире: как правильно выполнить

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

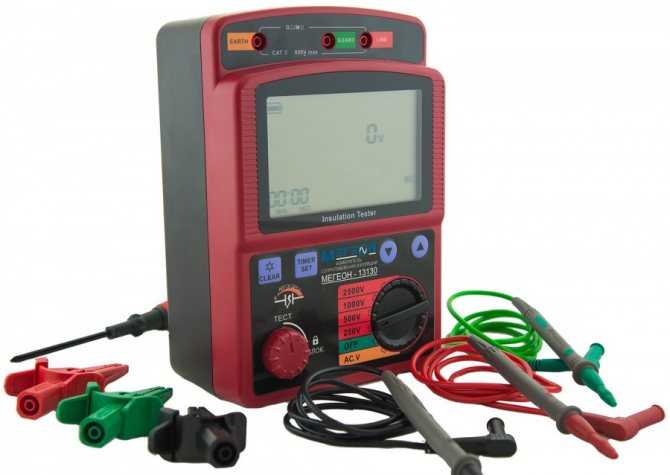

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами

Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Для чего служит заземление

В процессе использования бытовой электротехники существует вероятность возникновения на корпусе агрегата опасного напряжения, что может спровоцировать поражение током. Если электрозащиты в доме нет, опасность травмы значительно возрастает. Снизить ее можно, соединив корпус электрического приемника с заземляющим элементом.

Если применять в качестве заземлителя нулевую фазу двухжильной квартирной электропроводки (зануление), в электросхеме обязательно наличие выключателя-автомата. В старых домах такие автоматы были широко распространены. В простонародье их называли пробками. Помните выражение: «Пробки выбило»? При возникновении короткого замыкания в электроцепи автомат срабатывал, и человек избегал травмирующего воздействия тока. Отсутствие защитного контура вполне может стать причиной пожара вследствие превышения допустимой нагрузки на домашнюю электрическую сеть, плохих контактов или установления автоматических выключателей, пропускная способность которых значительно превышает номинальную мощность цепи.

Таким образом, мы выяснили, что заземление в электросистеме наших жилищ просто жизненно необходимо. И многие хозяева квартир решают этот вопрос самыми разными способами, не подозревая при этом, что действия их не только, мягко говоря, не умные, но и далеко не безопасные.

Этого делать нельзя

В наши дни почти все благоустроенные жилища уже находятся в собственности, и некоторые хозяева старых «хрущевок» и «сталинок» полагают, что вольны делать на своей территории что угодно. При этом как-то забывается, что их квартира является составляющей общего понятия «жилой дом», и все, что находится за пределами их частной собственности, является общедомовым хозяйством.

Системы газо- и водоснабжения являются общим элементом жилых помещений всего дома. Категорически запрещается использовать в качестве заземлителя трубы отопления, водоснабжения или подачи газа. Самой большой опасностью такого способа электрозащиты является поражение током, и чаще всего — смертельное. Причем, трагедия может произойти даже не с жильцами заземленного помещения. Обычный прием душа может обернуться смертью для соседей, так как утечка электричества из жилища «горе-рационализатора» по кратчайшему пути (водопроводная система) находит выход в их ванной.

Нельзя самостоятельно подключаться к общему распределительному щитку подъезда, куда некоторые умельцы заводят совмещенные нулевые защитный и рабочий проводники (PEN-проводник). Опасность таится в том, что нулевой проводник может просто отгореть, и высокое напряжение моментально поступит на корпусы всей электробытовой техники, подключенной в тот момент к электрической системе «заземленного» помещения.

Самостоятельное устройство заземления жилого помещения, где его наличие изначально не было предусмотрено проектом электроснабжения, влечет не только административное разбирательство и наложение штрафов, но и уголовное наказание, если незаконные действия «умельца» приведут к причинению вреда здоровью или гибели другого человека. Об этом надо помнить всегда!

Производим заземление теплого пола правильно

Современные частные дома или квартиры, в качестве дополнительного оборудования для нагрева воздуха в помещении, оснащаются теплыми полами. Являясь электрооборудованием, теплый пол требует правильного подключения к электросети с заземлением.

От чего зависит заземление:

• От вида теплого пола;
• Наличия заземления.

Подача электроэнергии к потребителям, в настоящее время осуществляется согласно двум системам (T N – C – S), подключение устройств производится тремя проводниками (фаза, ноль и земля) и (TN – C), подключение производится при помощи двух проводов (фаза и ноль).

Например, некоторые модели теплых полов, оснащаются защитной оболочкой, которая и является заземлителем для данного устройства. Поэтому, питание данного теплого пола, подключается к фазному и нулевому проводнику, а контур подключается к заземляющему проводу.

Если теплый пол не оборудован заземляющим контуром, его изготавливают самостоятельно. Для этого поверх нагревательных элементов, укладывается металлическая сетка, к которой и подключается заземление.

К частным домам, электричество подается в основном по системе TN – C, в которой заземляющий провод не предусмотрен. Поэтому, для того чтобы заземлить устройство, необходимо изготовить заземляющий контур.

Данный контур изготавливается из трех вбитых в землю заземлителей, которые соединены между собой металлической полосой при помощи сварки. От контура, прокладывается заземляющий провод, к распределительному щитку частного дома, к которому и подключается заземления теплого пола.

Выбор материалов для заземления

Обычно для дома применяют 6-миллиметровый многожильный кабель. Сечение такого провода достаточное для обеспечения электробезопасности жильцов. Этот кабель подходит для подключения сантехники с функцией подогрева проточной воды. Что касается материала провода, то лучше меди ничего не найти.

В крайнем случае, можно использовать стальной кабель в оболочке из меди. Для заземления лучше выбрать кусок длиной от 2 м. В то же время не следует использовать слишком большие отрезки, поскольку возрастает вероятность прорыва.

Кабель заземления необходимо замаскировать. Это делают из эстетических соображений, поскольку провод портит интерьер, может мешать нормальной эксплуатации ванной комнаты. Стоит скрыть электрокабель и для того, чтобы обезопасить его от случайных повреждений. Обычно провода заземления прячут за декоративными экранами, в предметах мебели, за пластиковыми панелями.

Имеет смысл установить устройство защитного отключения электротока. В этом случае можно быть спокойным: если изоляция пострадает, ток будет автоматически отключен.

Для заземления ванны в квартире лучше всего выбрать медный многожильный кабель сечением 6 кв.мм. Хорошо подходит провод в желто-зеленой изоляции

Примеры, когда поражение током маловероятно и вполне возможно

Примеры, в которых маловероятно или исключено получение удара тока при выполнении вышеприведенного первого пункта:

• человек, больше ни к чему не прикасаясь, стоит на полу босиком, но ноги и напольное покрытие сухие, а последнее выполнено из материала, не являющегося проводником (из дерева, керамическая или другая плитка из натуральных материалов, линолеум);
• человек, больше ни к чему не прикасаясь, стоит на мокром полу, но обутый в тапочки или другую обувь, которые, как и ноги, внутри сухие и не проводят ток (подошва из резины, кожи).

В противном случае (к чему-то еще токопроводящему прикоснуться второй рукой или стоять босиком на мокром полу) может стукнуть. И тем сильнее, чем больше будет величина тока. А она, как следует из приведенного в предыдущей главе закона Ома, зависит от напряжения – разности потенциалов между землей и на объекте, к которому прикоснулись – и суммарного сопротивления получившейся цепи. То есть суммируются R человека и всех следующих за ним до земли элементов такой цепи. Если из-за высокого общего сопротивления и/или небольшого напряжения ток окажется маленьким, то его прохождение через тело можно даже и не заметить.

Еще 1 пример, когда может ударить – кстати, когда человек уже находится непосредственно в самой ванне. Он может стоять или сидеть в воде. Потом человек включает кран или душ, подключенный к электротитану (другому электрическому подогревателю). А у того неисправный нагревающий элемент – ТЭН. Характер неисправности – повреждение изоляции. Участок неисправности приходится на внутренний бак с нагреваемой водой. Изоляция совсем повреждена и все 220 В, получается, «подключены» к воде (так называемый пробой) или отчасти (утратила прежние электроизоляционные свойства из-за старения или неправильной эксплуатации титана, и поэтому плохо изолирует проводник внутри ТЭНа), и происходит утечка тока.

И в этом случае вместе со струей, когда человек к ней прикоснется (например, рукой), на него пойдет подача не только воды, но еще и фазного напряжения (пробоя или утечки). Ведь какой-то другой частью тела он обязательно будет контактировать с ванной. А та, в свою очередь, в этот момент может оказаться звеном той электроцепи до земли, о которой шла речь в приведенном выше пункте 2 (смотреть в предыдущей главе). То есть ток потечет через человека, потом ванную, воду, сливающуюся из нее, и канализационные трубы. Либо от ванны пойдет через мокрый пол и бетон перекрытий, а потом по металлическим элементам конструкций здания. Через струю при этом тоже будет протекать ток, но наибольший пойдет именно через человека, так как его сопротивление гораздо меньше, чем у воды.

Пошаговый монтаж проводки ванной

Для начала нужно составить схему расположения проводки, прикинув расположение сантехнических аксессуаров, стиральной машины, бойлера, а соответственно розеток, приборов освещения и выключателей, подсчитать количество расходных материалов, мощность всех предполагаемых приспособлений, потребляющих электрический ток и соответственно выбрать сечение кабеля. Помните, в ванной нужно предусмотреть не менее 2-3 розеток.

К подготовительным работам относится и подготовка инструментов. Для того чтобы проложить электролинии в ванной комнате своими силами необходимо иметь болгарку, перфоратор, зубило и молоток, карандаш, уровень, рулетку, отвертки, крепежные аксессуары.

Материалы лучше приобретать качественные, у надёжных и проверенных производителей. Электрические элементы должны быть влагозащищенные, розетки по возможности с крышками, кабель с алюминиевым, но лучше медным проводником и изоляцией из ПВХ.

Далее согласно схеме, необходимо сделать разметку стен помещения: нанести с помощью карандаша, рулетки и уровня на стену места расположения будущих приборов строго вертикально и строго горизонтально, нарисовать между ними линии.

Когда в ванной имеется декоративное оформление, то проводку можно располагать в полости между ним и стеной. Если такового нет, нужно штробить.

С помощью болгарки, перфоратора на месте прочерченных линий делается штроба, подходящая по размеру для размещения кабелей. Расстояние между каждым должно быть не менее 10 см.

Штроба пробивается с учетом места для гофротрубы, если наличие таковой предполагается, корректируется и выравнивается при помощи молотка и зубила. При использовании двух последних инструментов, пользуйтесь очками, во избежание повреждения глаз осколками и пылью.

В готовое отверстие укладывается кабель и закрепляется дюбелями с хомутами каждые 50 см или прихватывается раствором каждые 20-30 см. Подрозетники и выключатели фиксируются на стене с помощью цементного или гипсового раствора.

При выводе кабеля под осветительные и электрические аксессуары не забывайте оставлять запас около 15 см.

После того как раствор схватится можно монтировать сердцевины розеток и выключателей, устанавливать УЗО и автоматы.

Когда разводка готова, ее работоспособность стоит проверить с помощью мегомметра. Если все в порядке, осталось только оштукатурить и облицевать стены.

Фотографии и видеоролики монтажа проводки в ванной, справочные материалы и советы специалистов помогут вам в успешном проведении работ.

Заземление акриловой ванны

Но что, же насчет акрила, нужно ли проводить заземление, как осуществляется процесс, как все сделать самостоятельно?

Акриловая ванная изготавливается из полимерного материала, который не является проводником электрического тока. Но как уже упоминалось выше, акрил накапливает статическое напряжение. И некоторые изделия на современном рынке оснащены металлическими ножками для надежного крепления, и в таком случае рекомендуется провести заземление.

В последнее время акрил становится все более популярным, и многочисленные потребители предпочитают приобретать ванны именно из данного материала. Не так часто привлекает интерес сталь, а уж тем более чугун. Главная особенность акрила и его преимущество заключается в небольшой массе, но с другой стороны данный параметр является и недостатком. Производители предлагают два типа ванн из акрила:

1. Литые.
2. Экструдированные.

Второй вариант принято устанавливать именно на стальной каркас, а как уже упоминалось, металл отлично проводит электрический ток. Именно поэтому все-таки нужно провести заземление акриловой ванны, чтобы обезопасить себя. Процесс заземления осуществляется по аналогии с металлическими изделиями.

Важно понимать, что эту процедуру лучше выполнить в связи с тем, что между корпусом акрилового изделия и металлическим каркасом может накапливаться влага, а это уже приводит к образованию токопроводящего слоя

Комплектующие для выполнения работ

Что же потребуется для того чтобы выполнить заземление ванны? Перечень необходимых материалов небольшой и туда входят:

1. Заземляющий провод. Лучше всего чтобы это был многожильный медный провод диаметром не менее 6 миллиметров. В соответствии требований цветовой маркировки, цвет изоляции должен быть желто-зеленым.
2. Коробка выравнивания потенциалов. Также потребуются хомуты для выполнения работ.
3. Болт с гайкой и шайбой.

В процессе работы провод рекомендуется замаскировать, это нужно для того чтобы случайно не повредить проводку. И это необходимо с эстетичной точки зрения. Часто проводка прячется за пластиковыми панелями, экранами или в предметах мебели.

Рекомендации по выполнению заземления

Работа будет максимальной эффективной исключительно в том случае, если заземление затрагивает абсолютно все бытовые приборе в помещении, питающиеся от электрической сети

Так что важно заниматься еще и вопросами заземления сантехнического оборудования. В первую очередь это касается металлических труб и канализационной системы. Категорически запрещается использовать для заземления уже имеющийся водопровод, арматуру здания или систему канализации

Работу выполняют на специальный заземляющий контур

Категорически запрещается использовать для заземления уже имеющийся водопровод, арматуру здания или систему канализации. Работу выполняют на специальный заземляющий контур.

Похожие материалы на сайте:

Для чего используют заземление
Какого цвета заземляющий провод

• https://derevyannie-doma.com/instruktsii/zachem-i-kak-pravil-no-proizvesti-zazemlenie-vanny-v-kvartire.html
• http://obustroen.ru/komnaty/vannaya/remont-vannoy/zazemlenie-vanny-v-kvartire.html
• http://stroim42.ru/2018/09/07/нужно-ли-заземлять-ванную-в-квартире/
• https://electricvdome.ru/zazemlenie/zazemlenie-vanny-v-kvartire.html

Выбор материалов для заземления

Для оборудования заземления в ванной комнате применяются соответствующие материалы и приспособления:

• многожильный электрокабель;
• коробка уравнения потенциалов;
• устройство защиты отключения;
• хомуты различных диаметров и клеммы.

Для соединения всех ответвлений заземляющего контура используют коробку уравнивания потенциалов (КУП). Устройство защитного отключения (УЗО) – предназначается для своевременного отключения помещения от общей системы электрообеспечения квартиры при больших перепадах напряжения на приборах комнаты. Хомут и клеммы являются расходными материалами, предназначенными для удобства выполнения работ.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Заземление ванны

Ванна является сантехническим прибором, который часто заполняется водой. Кроме того, она постоянно окружена бытовыми приборами, которые работают от электричества. В ванной комнате часто устанавливают электрические розетки. Все эти факторы делают ванну опасным элементом интерьера, который может ударить током. Чтобы этого не случилось, это сантехническое изделие необходимо заземлять.

До последнего времени заземление ванны в квартире устраивалось с помощью ее подсоединения к стояку канализации или водопровода. Однако сейчас этот способ не практикуется, так как не является эффективным. Многие хозяева устанавливают у себя трубы из пластика, и если в металлический стояк вклинивается материал, который не проводит электричество, то такое заземление теряет смысл. Более эффективно заземление с применением специальной шины, установленной в распределительном щитке, предусмотренном для всего дома. В большинстве старых домов дополнительный контур отсутствует, поэтому заземление сделать проблематично. В домах нового типа этот контур предусмотрен, поэтому устроить заземление не только возможно, но и нужно.

Если в современных домах установлены чугунные ванны старой конструкции, то устройство заземления не является проблемой:

• в одной из ножек сантехнического прибора дрелью проделывается отверстие;
• в просверленное отверстие заводится перемычка для заземления;
• перемычка в районе ножки фиксируется гайкой, шайбой и болтом.

Все новые ванны из стали и чугуна уже оборудованы приспособлением с отверстием, к которому без особых усилий подсоединяется желто-зеленый провод для заземления. Если для подогрева текущей воды применяется электрооборудование, то заземление можно обеспечить через приспособление защитного отключения.

Все провода для заземления прокладываются в общей коробке уравнивания потенциалов (КУП). Из нее проводник сечением до 6 квадратов протягивается к единой шине заземления, которая размещается в щите на этаже. Потенциалы проходят уравнивание в заземляющих системах TN-S или TN-C-S.

В варианте с современной акриловой ванной также необходимо заземление. Хотя такой материал не пропускает электрический ток, ему все же свойственно собирать статическое электричество. Поэтому нужно заземлить металлическую подставку, которая удерживает чашу ванны.

От чего зависит степень опасности и что дает заземление

Когда какой-то из электроприборов неисправен, степень возможности и опасности поражения электрическим током зависит, как это становится очевидным из предыдущих глав, от следующих факторов:

• Из каких труб стояки и внутриквартирная разводка водопровода, отопления и канализации – металлических, металлопластиковых или пластиковых (в том числе и у соседей).
• Качества водопроводной воды и воды в системе отопления. Когда она нормального качества, то плохо проводит ток, то есть является полупроводником (канализационные стоки содержат примеси, в том числе соли, делающие их хорошим проводником).
• Уровня общей влажности вообще и степени увлажнения отдельных объектов и материалов в частности (токопроводящих и являющихся изоляторами – смотреть в первой главе).
• От состояния психоэмоционального и физического самого человека, а также его кожного покрова.

Почему зависит от кожи. Общее сопротивление человеческого тела – примерно 1 кОм. Сопротивление внутренних тканей составляет тысячные доли от этого значения, а все остальное – это за счет кожного покрова

Чем важно сопротивление, описано в первой главе. И если кожа повреждена или влажная, да еще и загрязнена, то ее сопротивление снижается в разы

Соответственно, и вероятность удара током повышается в разы, и тем тяжелее могут быть последствия от этого. Заземляющий проводник, соединяющий токопроводящие (металлические) элементы или детали электроприборов и других потенциально опасных объектов с землей напрямую, тем самым производит выравнивание между ними возникающей разницы потенциалов (напряжения). То есть ток начинает течь через заземление.

Последствия плохого заземления в ванной комнате

Если даже при этом человек собою дополнительно замкнет фазу на землю (описано в первой главе), то он даже этого не почувствует. Через него тоже, возможно, будет проходить ток, но ничтожно малый. Наибольший будет в заземляющем проводнике, так как его сопротивление многократно меньше, чем у тела человека. Кроме того, заземление может «спасти» неисправный электроприбор от полного выхода его из строя, когда он станет совершенно неремонтопригоден. При коротком замыкании в нем на корпус через заземляющий провод пойдет высокий ток, что должно вызвать срабатывание устройства защиты в электрощитке – автоматического выключателя.

Вот зачем нужно заземление ванны в квартире. И такая, как в настоящее время, необходимость в нем появилась сравнительно недавно. Главным образом из-за установки различных электроприборов. И отчасти за счет того, что теперь часто вместо металлических применяют пластиковые трубы. Когда водопровод и канализация были полностью из металлических труб, было безопасней. Они выполняли роль заземления.

Обязательность или рекомендательный характер установки заземления для тех либо иных объектов и принятие других мер безопасности регламентируются ПУЭ («Правила устройства электроустановок») п. 7.1.88. и Техническим циркуляром № 23/2009 «Об обеспечении электробезопасности и выполнении системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах». Так, согласно второму документу, в ряде случаев необходимо заземлять даже смесители, краны, змеевики отопления, вентили и прочие детали из металла. А согласно ПУЭ в качестве дополнительной защиты рекомендуется подключение УЗО к электросети ванной или всей квартиры.

Требования к проводке в ванной

Чтобы обеспечить безопасность проводки в ванной комнате, соблюдайте несколько правил:

• провод следует прокладывать перпендикулярно стенам, полу и потолку — по вертикали или горизонтали (это упростит поиск нужного участка при обрыве);
• кабель следует прятать в качественной гофре;

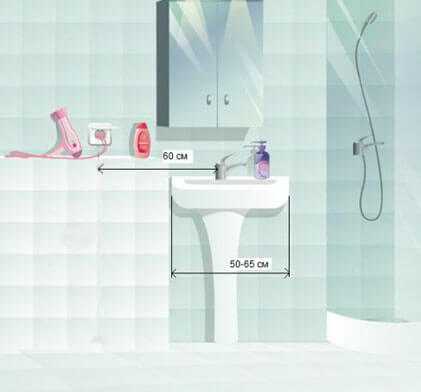

• розетка и выключатель должны размещаться на высоте 900 мм от пола (над ванной, раковиной или водопроводом — на высоте не ниже 700 мм);
• наличие отдельных разводок для каждого прибора или точки подачи электроэнергии;
• класс защиты используемого оборудования — не ниже IP44;
• отсутствие скруток и соединений нескольких проводов (только цельный кабель на каждую разводку);
• категорически запрещена установка распределительных коробок;
• требуется функциональное заземление.

Основные требования к электрической проводке в ванной.

Приборы и материалы

Разводку светильников и вентилятора всегда делают отдельно от розеток. Поэтому и комплектующие нужны разные.

Что нужно для проводки электрики к осветительным приборам и вентилятору?

В этом случае отдельный автомат (он отключает подачу тока при замыкании и перегрузках) в щиток не ставят. Используют общий, который для освещения нескольких комнат в доме. Например, от него идет провод к коробке, а уже оттуда кабели расходятся к светильникам и вентиляторам сразу в кухне, коридоре, ванной и туалете.

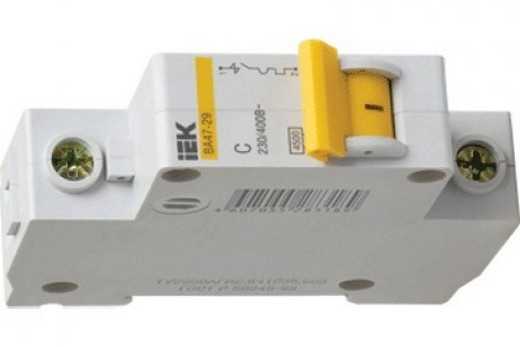

Автоматический выключатель на 10 А всегда используют для освещения в ванной

Мощность такого автоматического выключателя должна быть всего 10 А. Он выдерживает до 2,2кВт (2200 Вт) нагрузки в час. Расшифровываем — в российских квартирах чаще всего стоят лампочки с мощностью не более 40-60 Вт. Вот и посчитайте, сколько их необходимо, чтобы автомат выбило.

В комплекте с автоматическим выключателем чаще всего идет УЗО. Это устройство защитного отключения, которое вырубает автомат при утечке тока. Если УЗО в щитке нет, его легко можно добавить, не меняя щитка и тем более проводки в ванной и во всем доме.

Также понадобятся медные провода с сечением 1,5 с хорошей изоляцией и заземлением. А именно: кабель NYM. В отличие от других проводов, у него тройная изоляция, с которой вероятность утечки почти равна нулю.

Что понадобится для проводки электричества к розеткам?

Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.

Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.
