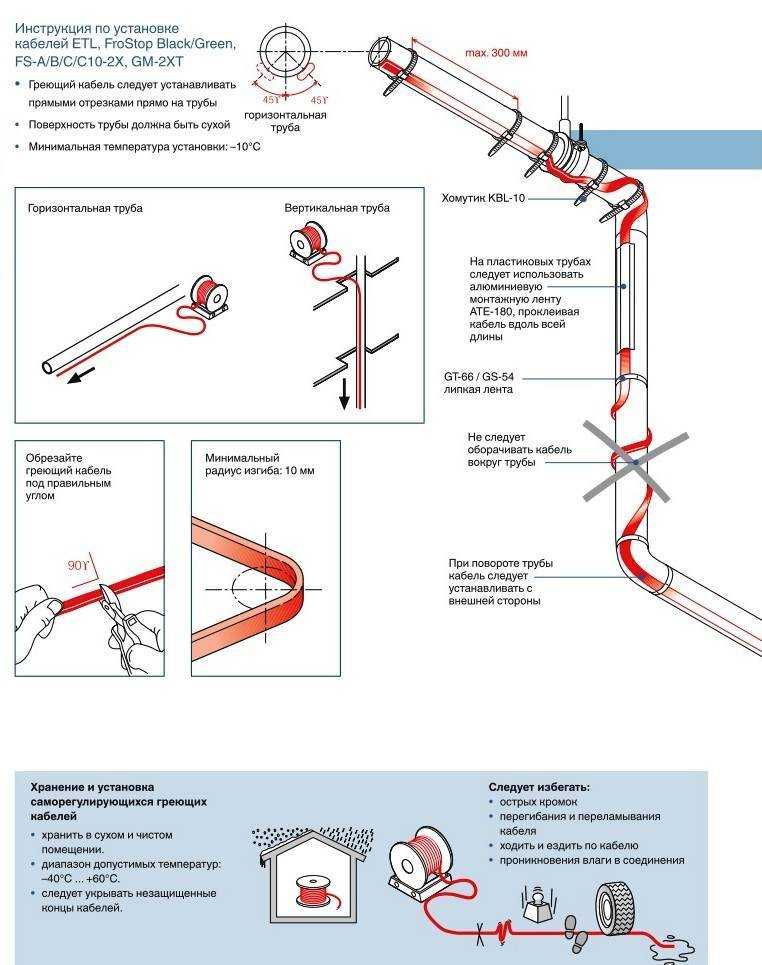

Монтаж греющего кабеля для обогрева труб внутри и снаружи

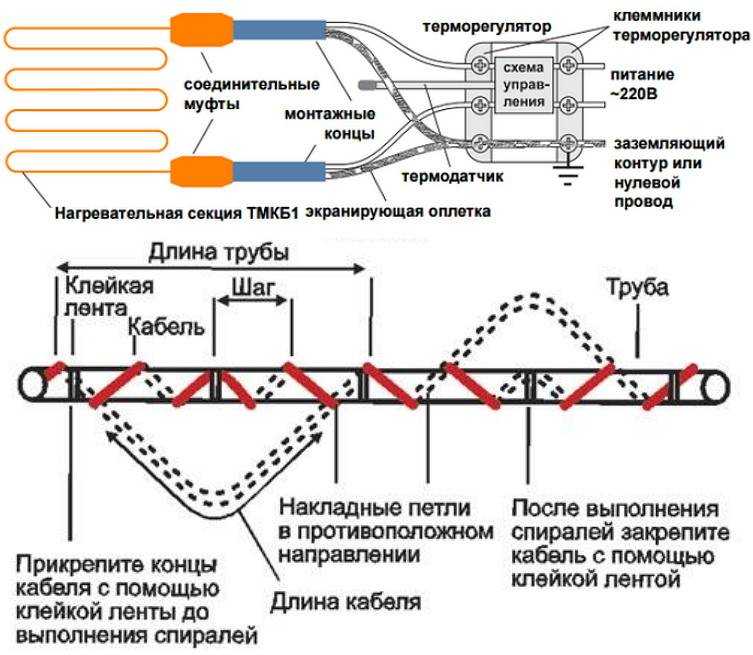

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

фазная жила – Lтп

нулевая жила (синего цвета) – Nтп

Основные виды

Все обогревательные кабели делятся на несколько групп: саморегулируемые и резистивные. Любой из типов имеет определенную сферу использования. К примеру, резистивные отлично подходят для обогрева небольших участков труб маленького сечения — до 35 мм, а для значительной зоны водопровода желательно применять саморегулирующийся кабель.

Резистивное устройство

Принцип работы довольно прост: по одной либо нескольким жилам, которые находятся в обмотке, проводится ток, нагревающий их. Высокое сопротивление и требуемое напряжение в сумме создают достаточный коэффициент тепловыделения. Сегодня в продаже можно найти куски этого типа кабеля определенного размера, которые имеют постоянное сопротивление. Во время работы они передают одинаковое количество тепла по всей длине.

Подключая греющий кабель своими руками, нужно не забывать, что схема подсоединения одножильного варианта похожа на петлю: вначале он подключается к источнику электропитания, затем протягивается по всему периметру трубопровода и возвращается назад.

Замкнутые контуры, как правило, используются для нагревания кровельной водопроводной системы либо для обустройства «теплого пола», но вариант, который применим к водопроводу, также есть.

Для внутреннего монтажа одна жила не подойдет, поскольку укладка «петли» занимает много места, при этом пересечение кабелей может привести к перегреву. Двухжильный кабель характеризуется разделением функций жил: первая отвечает за обогрев, вторая — за электроэнергию.

Двухжильные провода применяются для систем водопровода настолько же активно, как и саморегулируемые кабели. Их можно устанавливать внутрь трубопровода, применяя уплотнители и муфты.

Основное преимущество резистивного провода — низкая цена. Большинство потребителей отмечают легкость монтажа, продолжительное время эксплуатации, надежность. Однако существуют и недостатки:

• фиксированный размер — не получится ни укорачивать, ни увеличивать;
• большая вероятность перегрева на участках пересечения либо близкого местонахождения двух проводов;
• невозможность отрегулировать мощность — она все время одинакова по всей длине;
• нельзя заменить перегоревший кусок провода — систему нужно полностью заменять.

Чтобы не тратиться на регулярное отключение провода, устанавливают термостат. Когда температура снижается до 1−2С, он в автоматически включает обогрев, во время увеличения температуры до 5С электричество выключается.

Саморегулируемый кабель

Этот вид провода считается универсальным и применяется для разных сфер использования: нагрева канализационных труб и резервуаров с жидкостью, кровельных систем подачи воды и элементов. Его основная особенность заключается в самостоятельном регулировании мощности и интенсивности теплоотдачи. Когда температура снижается ниже уровня заданной точки (к примеру, +2С), провод нагревается без участия оператора.

В основе работы саморегулируемых кабелей находится свойство проводника снижать/повышать напряжение тока с учетом сопротивления. Во время повышения сопротивления мощность тока снижается, это ведет к уменьшению теплопроводности. Во время охлаждения сопротивление снижается — напряжение повышается, так происходит процесс обогрева.

Основное достоинство саморегулирующихся систем заключается в зональности работы. Провода самостоятельно могут распределять рабочую силу, прогревая охлажденные места, и поддерживают температуру на участках, где значительный нагрев не требуется.

Саморегулирующиеся греющие кабели

Предлагаемые к продаже греющие саморегулирующиеся кабели, которые в последние годы освоила и наша промышленность, как заявляют изготовители, нацелены на решение вышеупомянутой проблемы. Отличительной особенностью кабеля является эффект саморегулирования температуры: чем холоднее поверхность кабеля, тем выше его температура. Мощность, выделяемая одним погонным метром такого кабеля варьируется от 10 Вт и доходит до 30 Вт — зависит от характеристик кабеля, завода-изготовителя, а также применяемой технологии изготовления.

Фото 1. Оценка потребляемой мощности греющего саморегулирующегося кабеля длиной 7 метров при температуре воздуха +26 градусов Цельсия.

Принимая во внимание заводские параметры, а также полученные эмпирические данные из нашего эксперимента, с учётом того, что температура грунта, где размещён трубопровод воды, редко достигает отметки выше +15 градусов Цельсия, мы получим значительные затраты электроэнергии за весь год работы. Даже грубая оценка потребляемой кабелем электроэнергии с ноября по апрель (за 6 месяцев работы) показывает:

Даже грубая оценка потребляемой кабелем электроэнергии с ноября по апрель (за 6 месяцев работы) показывает:

(181 день x 24 часа x 30 Вт/м x 7 метров)/1000 ~ 912 кВт

912 кВт x 4.81 руб/кВт ~ 4388 руб! .

Включение кабеля вручную, например, с ноября и выключение в апреле, не решает проблемы автоматизации и энергосбережения, т.к. часто в ноябре и даже декабре за последнее десятилетие наблюдалась положительная температура окружающего воздуха, и кабель всё равно при положительных температурах, близких к нулю будет потреблять электрическую энергию, работая фактически впустую — грея теплую землю. Включать кабель вручную при понижении температуры воздуха и отключать при незначительном потеплении представляется затратным по времени и не соответствующим реалиям 21-го века.

Для решения задачи автоматизации обогрева трубопровода воды был применён российский терморегулятор ТРЦ-01, обладающий повышенной надежностью. Его главной отличительной особенностью является применение современного микроконтроллера, который управляет нагрузкой с помощью реле, работающего в связке с симистором, а также возможность настройки устройства на включение нагрузки при отрицательных или положительных температурах. Благодаря этому, а также продуманной схемотехнике, современной элементной базе и качеству сборки, обеспечиваются высокие показатели надежности регулятора температуры. Саморегулирующийся греющий кабель

На поверхности трубопровода воды был закреплен греющий саморегулирующийся кабель общей длиной семь метров .

После чего поверхность водопроводной трубы с размещенным на ней греющим кабелем была тщательно теплоизолирована .

Фото 3. Теплоизоляция водопроводного трубопровода.

Электрическое подключение саморегулирующегося кабеля к проводам регулятора температуры показано на Фото 4.

Фото 4. Электрическое подключение греющего саморегулирующегося кабеля к проводу регулятору температуры.

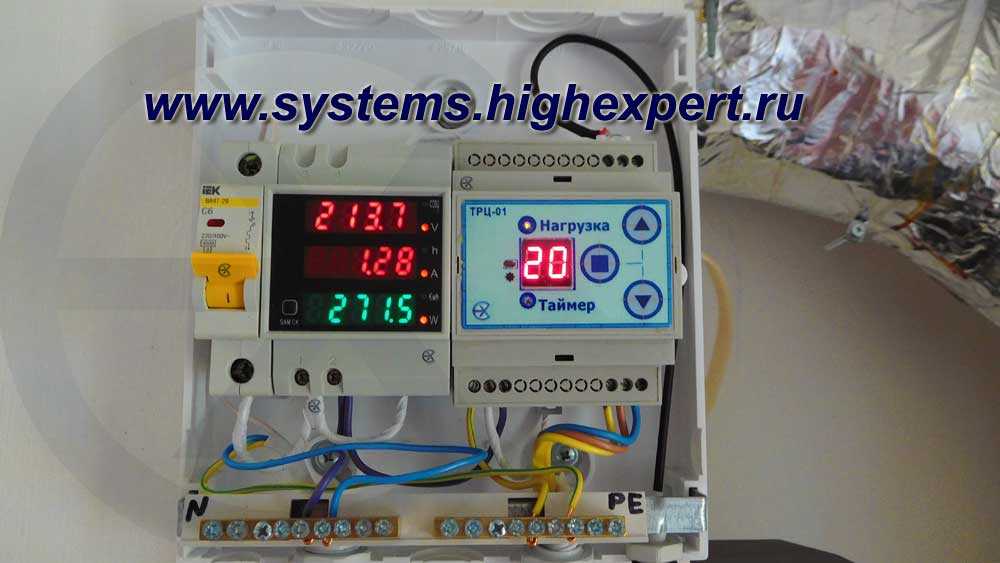

Монтаж терморегулятора для греющего саморегулирующего кабеля в корпус на DIN-рейку продемонстрирован на Фото 5; на DIN-рейку слева направо установлен: автоматат C6 с номинальным током 6 Ампер, устройство для индикации напряжения, рабочего тока и потребляемой мощности и собственно регулятор температуры ТРЦ-01. Необходимо отметить, что входное напряжение на автоматический выключатель С6 подаётся от УЗО с током утечки 30 мА.

Фото 5. Монтаж терморегулятора для греющего саморегулирующегося кабеля.

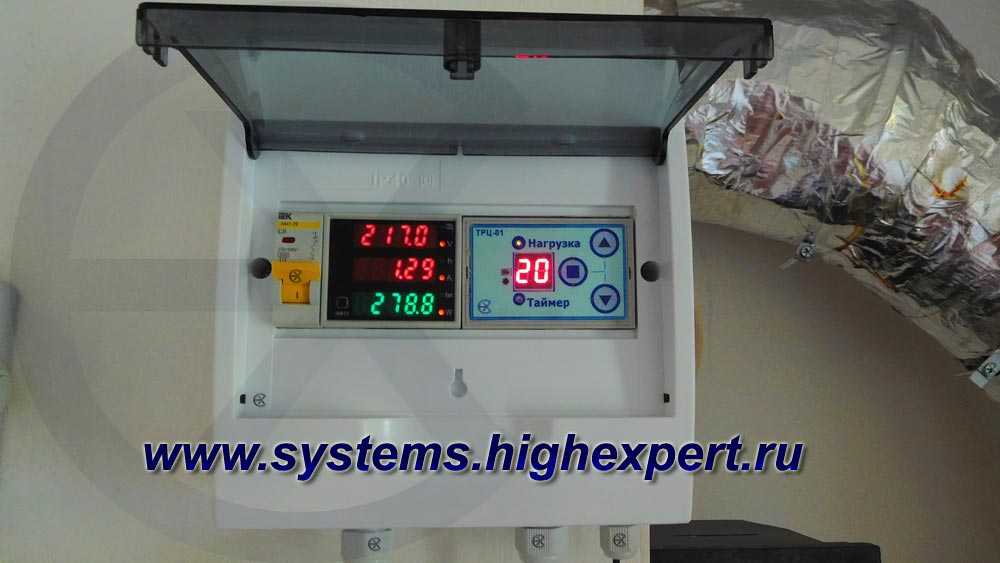

Окончательный монтаж устройства с закрытием лицевой панели корпуса показан на Фото 6.

Фото 6. Окончательный монтаж терморегулятора для подключения греющего саморегулирующегося кабеля.

Мы настроили и включили терморегулятор ТРЦ-01 для срабатывания при более высокой температуре только для его тестирования, что было связано с проведением работ в летний период. Как видно из фотографий при температуре окружающего воздуха около +20 градусов Цельсия — греющий саморегулирующийся кабель 30КСТМ2-Т длиной 7 метров потребляет около 271…279 Вт электрической энергии каждый час. Поэтому настройка регулятора температуры на автоматическое включение этого греющего кабеля только при отрицательных температурах окружающего воздуха позволит не только автоматизировать обогрев трубопровода воды, но и существенно повысит энергосбережение — сократит денежные затраты по оплате электрической энергии.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Подключение терморегулятора

Перед подключением теплого пола (любой его электрической разновидности) нужно определить место установки термостата. Этот прибор предназначен для управления системой и поддержания необходимой температуры в помещении. Кроме того, посредством термостата подключаются к сети нагревательные элементы. Модельный ряд терморегуляторов довольно широк – от простых механических приборов до интеллектуальных устройств.

Виды терморегуляторов

Термостаты со встроенным датчиком, который регистрирует температуру воздуха в помещении, устанавливают на высоте не менее полутора метров от поверхности пола и в таких местах, где они будут защищены от источников тепла (например, прямого солнечного света).

Перед тем как подключить терморегулятор теплого пола, следует определиться, каким из двух существующих способов вы будете выполнять эту операцию. Можно сделать стационарное подключение от электрощита или воспользоваться имеющейся розеткой.

Большинство моделей терморегуляторов снабжено схемой, которая обычно изображается на корпусе. Это значительно облегчает процедуру и позволяет провести ее самостоятельно, не прибегая к помощи профессионального электрика.

Изображение на корпусе терморегулятора

После того как термостат установлен, к распределительной коробке подводим фазу, а также заземление и ноль. В стене штрабим канавку для размещения двух пластиковых трубок. Одна из них предназначена для размещения силовых проводов нагревательного кабеля, другая – для проводки внутреннего датчика, который будет располагаться под половым покрытием. Когда все эти мероприятия выполнены, можно начинать монтаж и подключение электрического теплого пола.

Установка терморегулятора

Подключение к сети альтернативный способ

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

1. Так выглядеть конец.
2. Зачистил.
3. С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

1. Термопистолет.
2. Термоусадочная трубка.
3. Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие.

Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору

Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить терморегулятор для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

1. Для определения температуры воздуха.
2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
3. Для определения температуры поверхности пола контактным способом.
4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

• Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
• низкая стоимость;
• возможность ремонта при выходе из строя;
• легко монтировать;
• прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

• Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
• Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
• Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
• Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
• Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

• Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
• Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
• Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
• Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Виды систем обогрева полов

Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.

Таблица. Виды систем теплого пола

Вид системы подогрева	Описание технических и эксплуатационных особенностей
Пленочный инфракрасный	Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой.
Термоматы	Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам.
Кабельный	Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению.
Водяной	Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем.

Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.

Подбор мощности теплого пола

Как подключить греющий кабель. схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

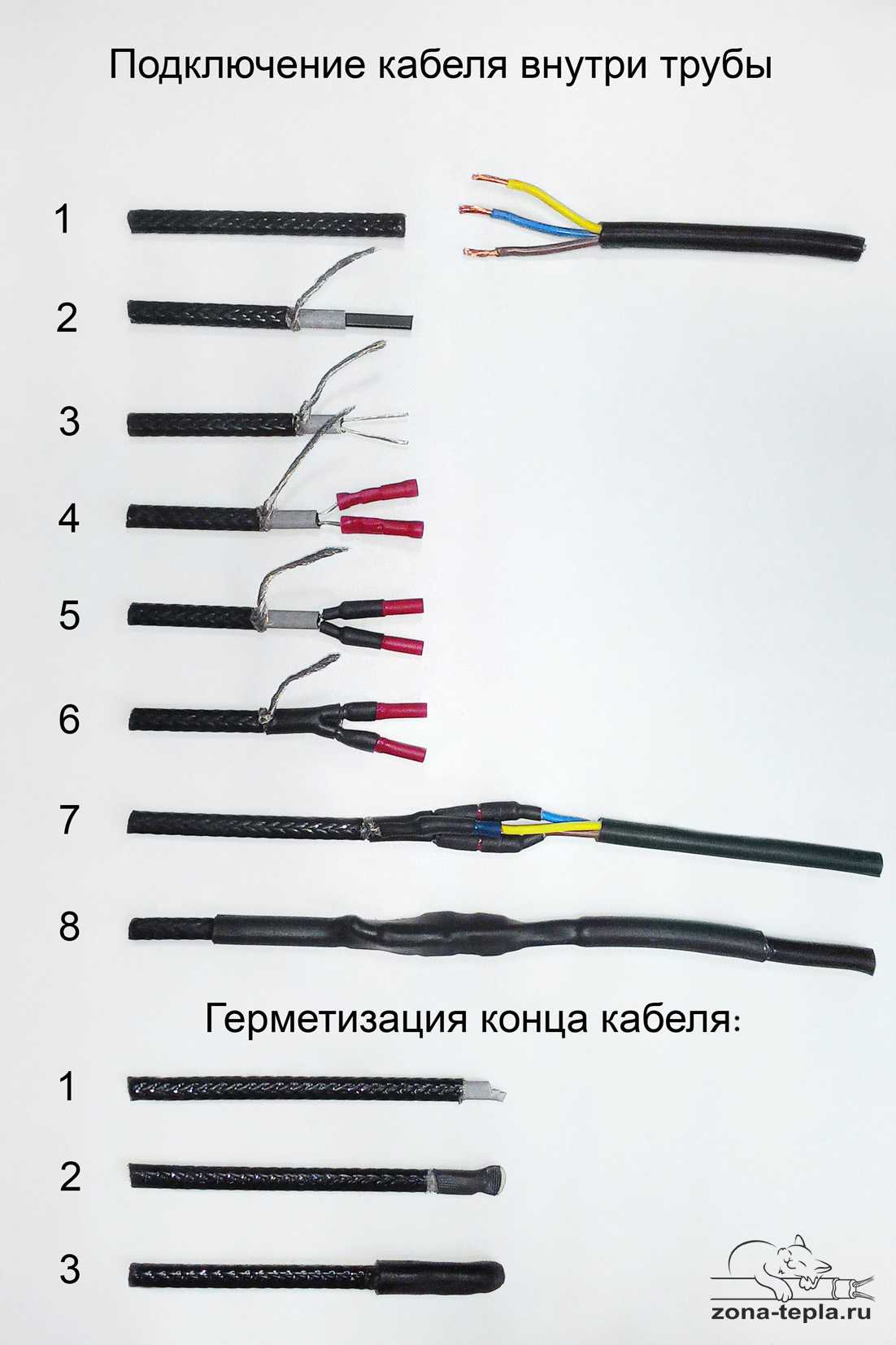

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

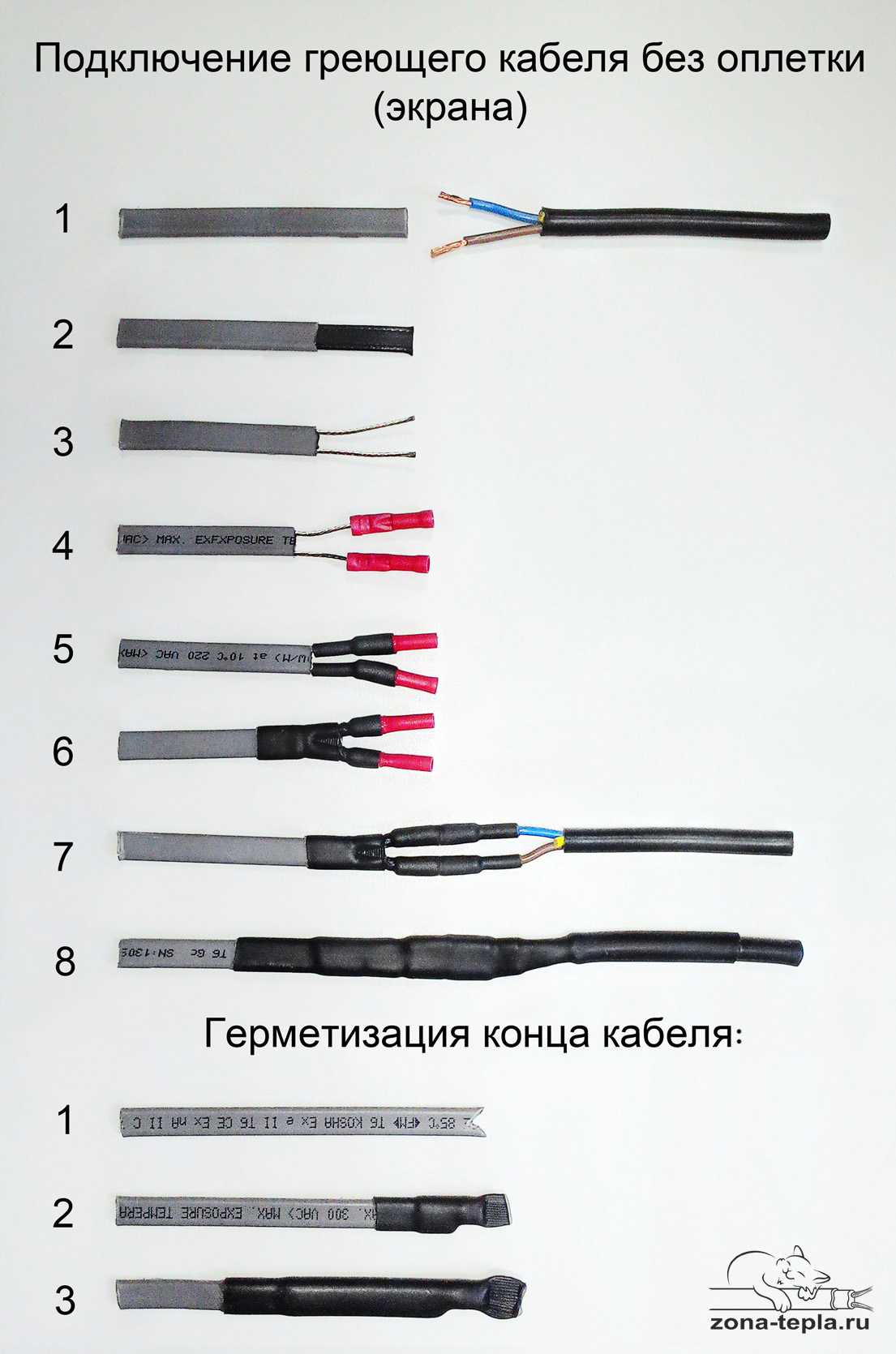

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа: Подключение экранированного саморегулирующегося нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля: Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья: >>Греющий кабель внутри трубы подключение:

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

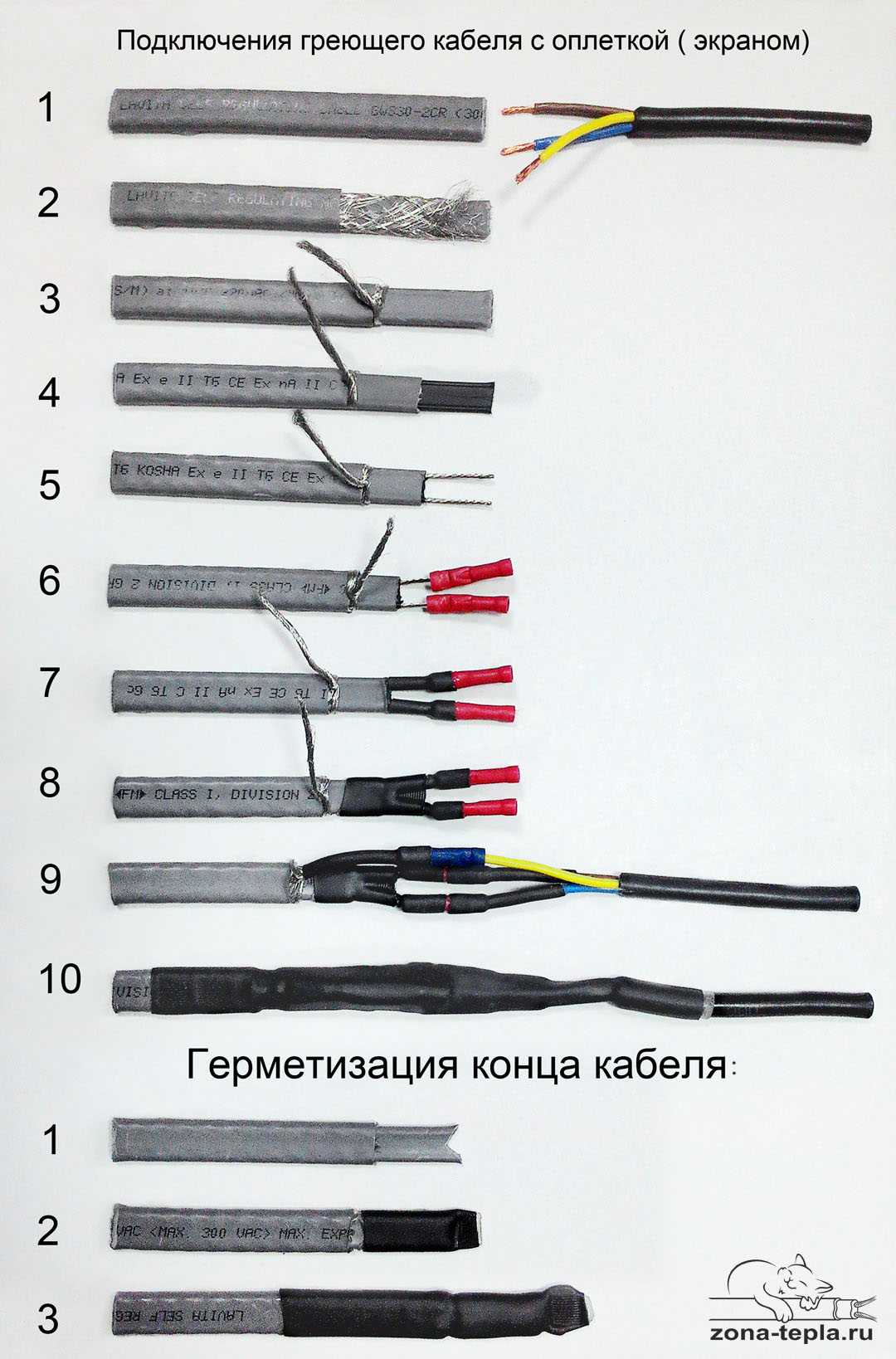

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Как подключить греющий кабель, не имея комплекта с помощью изоленты

Способов подключения саморегулирующихся нагревательных кабелей много. Мы рекомендуем производить подключение с помощью специального комплекта клеевых термоусадочных трубок, которые позволяют сделать надежное, прочное и полностью герметичное соединение. Но может быть ситуация, когда срочно нужно установить греющий кабель на водопроводную трубу, а под рукой есть только изолента и старый нож,  и никаких тебе термоусадочных трубок. Или же просто нужно сделать времянку. Ниже приведен пример подключения саморегулирующегося нагревательного кабеля с помощью одной изоленты. Такой вид подключения допустим, если:

1. мощность и длина кабеля небольшая, и следственно через соединение будет идти небольшой ток. Например, номинальная мощность 10 Вт/м, длина до 40 метров.
2. это греющий кабель не для установки на кровлю или в водостоки.
3. место соединения будет в сухости.

Рассмотрим подключение на примере саморега Lavita GWS10-2 без оплетки: Вначале посмотрим, как разделать кабель. Должно получиться вот так: Разрезаем внешнюю изоляцию строительным ножом: Снимаем внешнюю изоляцию: В этой марке кабеля уже под ней находится саморегулирующаяся матрица: Срезаем матрицу с боков, чтобы оголить токопроводящие жилы: «Отковыриваем» кончик проводящей жилы, чтобы вынуть за него всю жилу: Вынимаем. Делать это плоскогубцами удобнее: Готово, нагревательный кабель в разделанном виде: Готовим провод питания для саморегулирующегося кабеля: Скручиваем жилы греющего кабеля и кабеля питания. Хорошо бы подтянуть поплотнее плоскогубцами. А ещё лучше запаять (соединения скруткой официально запрещены): Изолируем: Подключаем вторую жилу: Изолируем вторую жилу: Изолируем все соединение саморегулирующегося кабеля и кабеля питания: В общем все, как если бы просто соединяли два провода: Только еще второй конец нагревательного кабеля заизолировать нужно: Между двумя токопроводящими жилами НЕ должно быть контакта. В общем, изолируем и все: Подключаем вилку: Всё, готово! Дальше идем крепить греющий кабель на трубу:

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

• пассатижи;
• утконосы;
• бокорез;
• строительный нож;
• устройства для зачистки концов провода;
• обжимные клещи.

https://youtube.com/watch?v=jM9wcTfzqjE

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
3. От края проводки на расстояние 3 см. удаляется матрица.
4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
7. Выполнив все действия, производится обмуфтовка строительным феном.
8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.
