Всегда ли показывает напряжение в розетке при измерении мультиметром, и как лучше всего проверить силу тока?

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Часто задаваемые вопросы

Вопрос №1. Чем опасны перепады напряжения в домашних электросетях?

Как минимум — выход из строя электроприборов. Редко, но из-за перепадов напряжения случаются и пожары, которые нельзя назвать мелкими неприятностями.

Вопрос №2. При измерении напряжения элементов питания кроме как пальцами прижать клеммы к контактам затруднительно. Не ударит ли током?

Напряжение и сила тока батареек слишком малы, чтобы причинить какой либо ущерб здоровью. Максимальный дискомфорт при выполнении замеров — легкое пощипывание на кончиках пальцев.

Вопрос №3. Какие отклонения напряжения допускаются и не вредят ли они электроприборам?

Согласно современных требований допускается отклонение напряжения в сети в большую или меньшую сторону на величину, не превышающую 10%. Такие отклонения пусть и нежелательны для нормального функционирования бытовой техники, но и серьезный вред вряд ли способны нанести.

Вопрос №4. Почему индикаторной отверткой нельзя определить величину напряжения?

Это следует из самого названия — индикатор, то есть, прибор, при помощи которого можно определить только наличие сигнала, но не значения каких либо параметров.

Вопрос №5. В чем заключается отличие мультиметра и тестера?

Функциональных отличий при измерении напряжения нет. Единственное, чем различаются данные приборы, это то, что мультиметр — цифровой прибор, а тестер чаще всего — механический, значение напряжения в нем указывается отклонением стрелки.

Особенности мультиметра

Измерительный комбинированный прибор мультиметр известен также под названиями тестер и авометр. Такое устройство объединяет сразу несколько функций, и может быть выполнено в форме легкого переносного прибора для базовых измерений или достаточно сложного, стационарного оборудования.

1. напряжение;
2. ток;
3. сопротивление.

Современными производителями выпускаются устройства, способные замерять конденсаторную ёмкость, частоту тока, а также прозванивать диоды и снимать основные параметры транзистора.

Кроме всего прочего, мультиметр может быть представлен:

• цифровыми моделями с сегментными индикаторами;
• аналоговыми стрелочными моделями.

В бытовых условиях чаще всего используется цифровой мультиметр, при выборе которого нужно ориентироваться на следующие параметры:

• максимальные и минимальные границы измерений, которые подбираются в соответствии с областью применения прибора;
• показатели погрешности измерительного прибора, позволяющие получить данные с разной степенью точности;
• параметры разрядности показаний на дисплее, указывающие на уровень точности выводимых измерительных данных;
• питание измерительного прибора, которое может обеспечиваться стандартными батарейками или мощными аккумуляторами.

Следует отметить, что кроме всего прочего, мультиметры различаются исполнением корпуса, но в бытовых условиях чаще всего используется самый простой пластиковый вариант.

Для использования в быту оптимальным станет прибор, имеющий погрешность в 2—3%, разрядность 2,5 и небольшой диапазон измерений.

Разновидности и функции отверток

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке. В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора. Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

• присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
• цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
• использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
• установить сетевую полярность;
• прозвонка электрической цепи звуковой либо световой индикацией.

Вообще, существуют две категории отверток такого типа.

С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя. А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

• проверка к розеточному или выключательному контакту подключается проводник фазы;
• если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
• осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
• узнать, есть ли напряжение в определенном электрическом приборе;
• проверить, насколько исправен заземлительный проводник.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

1. Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
2. Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Особенности применения

Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей.

Такие устройства по стоимости несколько дороже стрелочных моделей. Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить»

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра, прежде всего, необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 Ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 Ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Измерение сопротивления

Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

3) Не работает одна розетка

Бывает, что только одна не работает розетка в квартире. В первую очередь следует осмотреть ее саму. Для этого отключается энергия в квартире, розетка разбирается и осматривается

Обращается внимание на штепсельные контакты, можно попробовать вставить вилку от любого прибора и посмотреть, как она входит и держится в этих контактах

Вставляться должна с небольшим усилием и не иметь люфта. Чтобы точно убедиться в надежности контакта, вилку вставляют только одним контактом, при снятой крышке розетки это легко сделать.

Если контакты нормальные, проверяют сами провода. Чаще всего не работает розетка именно из-за плохого контакта, при этом провода обгорают.

Необходимо освободить провода, зачистить или лучше обрезать до места, где изоляция не обуглена, и снова зачистить. Вставить в розетку и затянуть зажимы. Иногда может быть обрыв провода возле розетки, проверяется шевелением провода.

Если розетка в норме, проверяют коробку, подающую напряжение на эту розетку. Если напряжение подается на розетку, нужно искать обрыв провода между коробкой и розеткой.

Что это такое

Электроизмерительный прибор, объединивший в одном корпусе вольтметр, омметр и амперметр, правильно называют мультиметр, мультитестер или ампервольтомметр. Ещё в быту можно услышать такие его названия, как «тестер» или «цешка». Он способен измерить напряжение, сопротивление и силу переменного и постоянного тока.

Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, выясняют сохранность электросети.

Не аналоговый мультиметровый измеритель позволяет узнавать точные данные

Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в обращении, но принцип измерения один и тот же у обоих видов.

Полный спектр измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, требует от специалиста высокой квалификации. При этом в быту такой незаменимой вещи тоже может найтись применение, например, для несложных работ в бытовой 220-вольтовой электросети.

Определять параметры аппаратом несложно

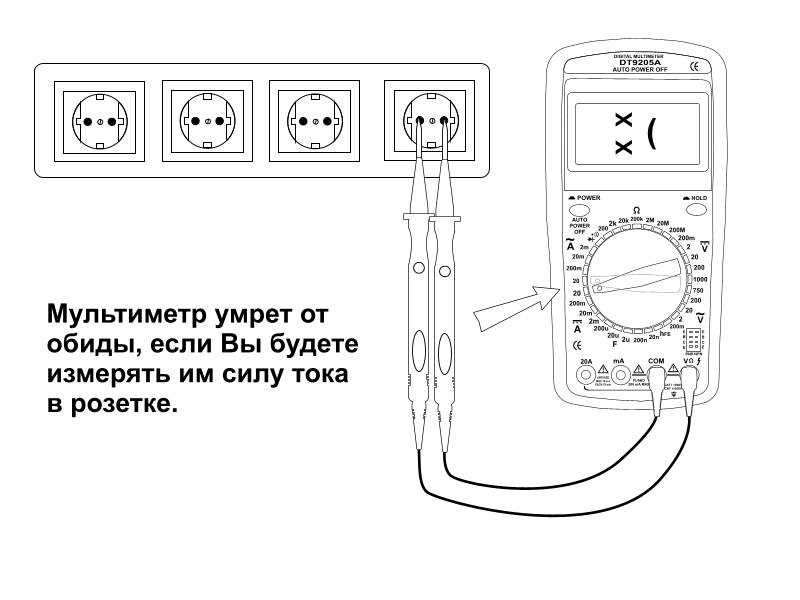

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

замер до 200мА

замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью

Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления)

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления). Вы его увидите, если разберете мультиметр с обратной стороны

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

• керамику;
• фарфор;
• пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения

Поэтому следует еще раз напомнить о важности именно данного компонента

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике сети бытового электрического питания. А розетка, в данном случае, выступает исключительно в роли «точки выхода» напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет «работать» потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть «наша» 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы «запитать» такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть «выдаёт» в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц. Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от «наших» 50 Гц может легко «вздуться» и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Типовые измерения бытовым мультиметром

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

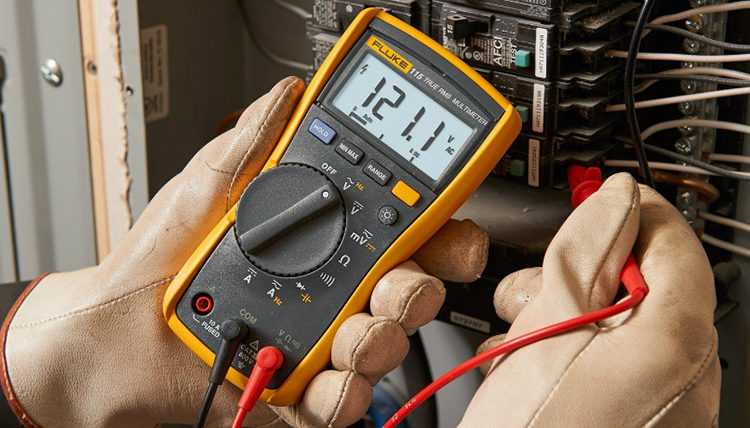

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора.  Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
2. Определяем фазу. Для этого существует индикаторная отвертка.
3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Для чего измеряют напряжение

Централизованное энергоснабжение обеспечивается благодаря отдельной обмотке трехфазного трансформатора. К нему одновременно подключают какое-то количество потребителей (домов, квартир). Их общее количество делится на группы. Каждая из каст подключена к одной из трех фаз (обмоток) трансформатора. При этом его возможности (мощность) ограничены. Если суммарная нагрузка по всем квартирам превысит допустимую, напряжение в электрической сети падает до отметок 198 В и ниже. В этом случае работа бытовой техники будет некорректной.

Измерение показателей по Вольтам проводят для того, чтобы обеспечить нормальную работу электроприборам в доме. Либо для определения возможных причин неисправностей техники.

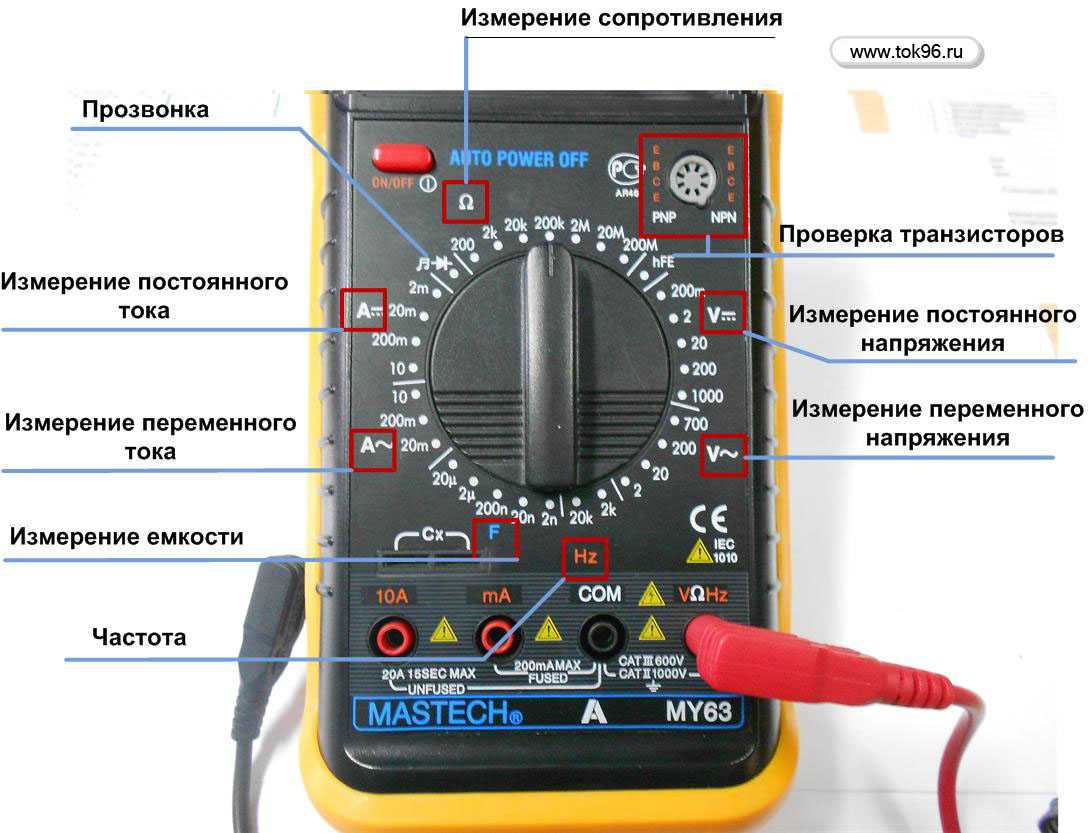

Обозначения на панели мультиметра

Если взглянуть на панель устройства, то помимо тумблера увидим большое количество цифровых и буквенных надписей. Но это только на первый взгляд все так сложно и непонятно. Каждый сектор имеет свое предназначение, устанавливая переключатель в нужное положение, выбирается характер диагностики:

1. Самый верхний сегмент OFF — исходная позиция, в которой тестер находится в выключенном состоянии.
2. Далее слева и справа следуют ACV (alternating current voltage) и DCV (direct current voltage).
3. В зоне ACV измеряется переменный ток (чуть ниже как раз подробно остановимся на вопросе, как измерить напряжение в розетке), а в DCV — постоянный.
4. В электропроводке ток всегда переменный (ACV), а постоянный ток (DCV) свойственен, как правило, аккумуляторам и батарейкам (главный опознаватель DCV присутствие плюса и минуса).Соответственно, с какими параметрами планируется работать, выставляется стрелка.
5. Цифры на панели означают в каком диапазоне работает устройство. Если этот момент не ясен, то лучше установить стрелку на максимально высокое значение.
6. В моделях подороже измеритель сам определяет тип тока, поэтому там есть только сектор V.
7. Зона DCA предназначена для определения силы тока постоянного.
8. Выставив стрелку на параметр hFe можно приступать к проверке транзисторов.

Дополнительно у мультиметра имеются два провода — щупы. Если разъемов всего два, то черный провод подключается всегда в гнездо, именуемое COM, а красный в свободный. Есть тестеры, в которых предусмотрено три и более разъема, тогда красный вставляется в гнездо, подписанное VΩmA (достаточно просто запомнить, что красный «дружит» с V, возможно, что он будет обозначен такими символами VΩ, но все равно будет присутствовать буква V). Третий разъем предназначен для измерения токов высокой частоты (для дома он не пригодится). Чтобы не ошибиться и не испортить тестер, лучше прочитать инструкцию именно от вашей модели.

Подключение щупов к мультиметру

Щупы мультиметра представлены металлическими стержнями с изоляцией. Посредством щупов обеспечивается контакт между измерительным прибором и тестируемым устройством.

В нижней части корпуса измерительного прибора располагаются специальные гнезда, к которым требуется подключать щупы. Выпускаются модели с двумя или тремя гнёздами. Щуп красного цвета нужно подключать в любой свободный разъём.

Любые минусовые разъемы маркируются знаками «Заземление» и «COM». К такому разъёму чаще всего подключается провод черного цвета. Замер сопротивления тока не выше 200 мА и измерение напряжения осуществляется разъемом, имеющим маркировку «VОmA».

Электрический мультиметр: тестер для различных электротехнических измерений

Разъемы с надписью «10А» или «10 ADC» предназначаются для замера силы тока в пределах 200 мА – 10 А. Если щуп мультиметра в процессе тестирования будет подключен к неверному разъёму, то многократно возрастает риск сгорания предохранителя или самого проверяемого прибора.

Очень удобными в быту являются дополнительные щупы, снабженные наконечниками-«крокодилами» и отличающиеся достаточно длинными проводами.
