Виды
При необходимости установить новую вилку нужно предварительно изучить их классификацию
По конструктивным нюансам они практически не отличаются, и нужно обращать внимание на внешнее оформление. Наиболее распространенными являются разбирающиеся варианты благодаря повышенной функциональности и простоте демонтажа
У неразборных видов целостный корпус, и раскрутить его невозможно, поэтому придется обрезать шнур рядом с основанием.
На российском рынке производят вилки двух разновидностей со шнурами типа С, согласно установленному стандарту. На корпусе изделий указывают основные параметры, включая предельный уровень напряжения сети и величину тока.
С5
Вилка с маркировкой С5 является альтернативой модели европейского образца СЕЕ 7-16 и создана для электрического тока с нагрузкой до 6А. Разновидность С5 обладает округлым штырем диаметром 4 мм. У данной вилки нет заземляющего элемента, а длина изоляции составляет 10 мм от начала корпуса.
С6
Модель С6 используется в качестве альтернативы европейских вилок СЕЕ 7-17. Диаметр круглого штыря составляет 4,8 мм. Производятся вариации с заземляющим элементом и без него. Данная разновидность рассчитана на силу тока до 10А.

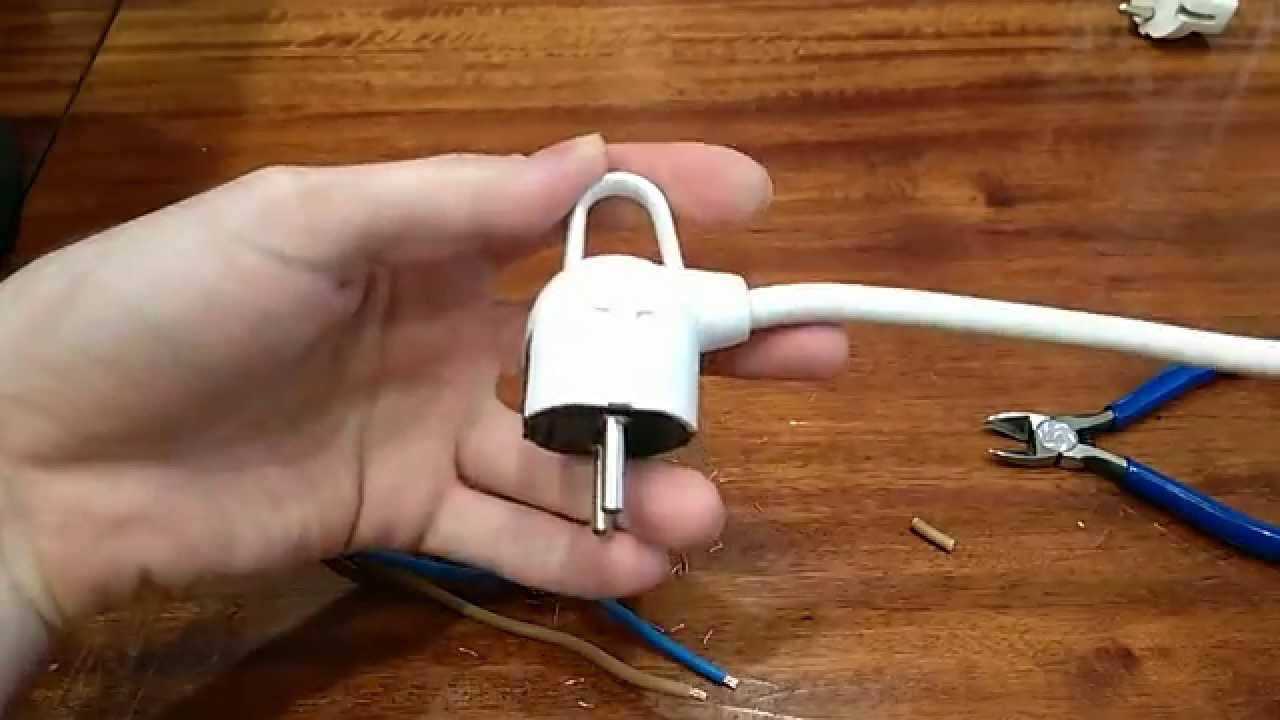

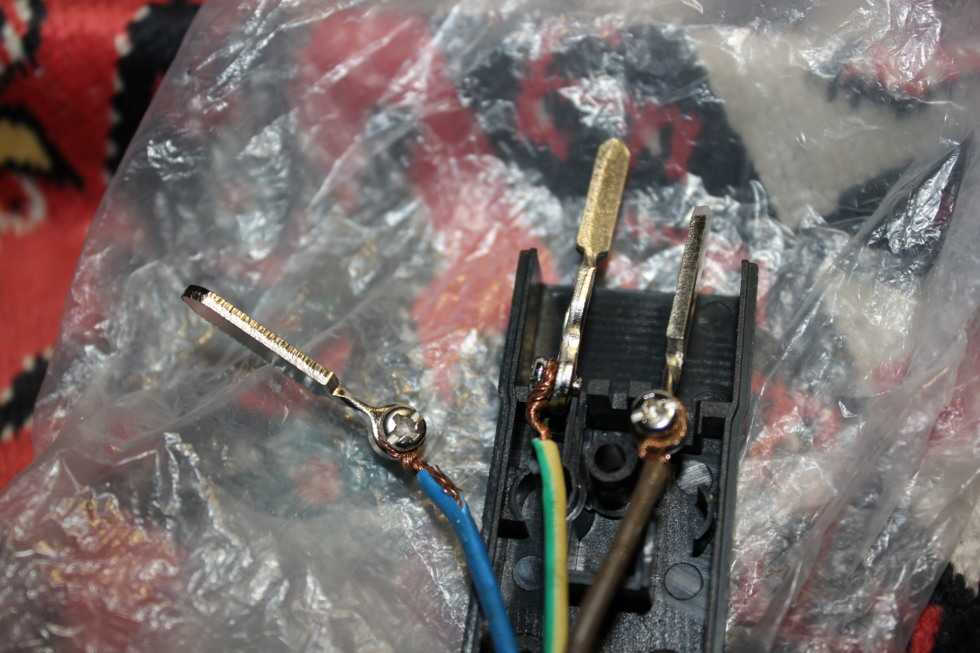

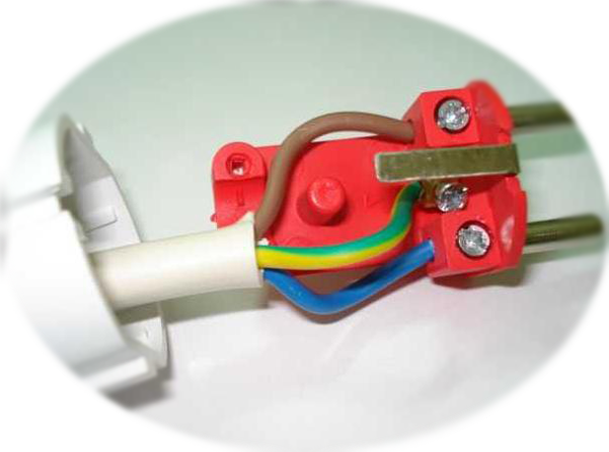

Сборка вилки с заземлением
Если вы впервые собираете вилку, то попробуйте для начала сделать все без проводов. Так станет понятнее как должны совпадать отдельные детали. В общем же следует руководствоваться следующими принципами:
- Провод обязательно фиксируется зажимом. Без этого он оторвется.
- Заземляющий желто-зеленый проводник необходимо подключать, даже если в квартире отсутствует заземление. Операция это бесполезная, но ее выполнения требуют правила безопасности.
- Кольца перед затяжкой под винты желательно пропаять. Полученный контакт станет надежнее.
- Проконтролируйте, чтобы винт, стягивающий половинки штепселя, ни при каких условиях не касался провода под напряжением. Можно проверить мультиметром.
Если перебит сетевой шнур
Чаще всего перегоревшая или оплавленная вилка – только результат произошедшего короткого замыкания, а источник проблемы кроется в совершенно другом. Например, в перебитом сетевом шнуре. Страдает питающий кабель после передавливания тяжелым предметом или внешнего повреждения зацепкой за острый гвоздь или угол. Поэтому не спешим разбирать переходник, а внимательно осматриваем поверхность провода на наличие трещин, сгибов или следов гари.
Самый простой способ проверить целостность шнура – воспользоваться мультиметром. Необходимо только найти тестер, перевести его в режим «Зуммер» и прозвонить кабель. Если прибор зафиксирует утечку тока, раздастся пронзительный писк.
Если необходимо протестировать цепочку длиной более двух метров, то следует подготовить дополнительный провод и включить его в общую схему. Когда запасного проводника нет, есть другой вариант – скрутить фазу и ноль на одном из концов проводки. Далее подсоединяем щупы мультиметра к ближайшим контактам. Данный вариант по сравнению с первым имеет несколько преимуществ:
- можно за один раз проверить на утечку две жилы, соединенные последовательно в единую цепь;
- нет необходимости искать соразмерный проводник и наращивать схему.
Если мультиметра под рукой нет, то убедиться в целостности проводника можно с помощью особого самодельного универсального прибора. Для его изготовления понадобится электролампочка Ильича на 3,5 Вольта, питающая батарейка (желательно квадратная с мощностью в 4,5 Вольта), две соединительной жилы и захватывающий коннектор. Соединяем все элементы в следующей последовательности:
- к «плюсу» батарейки подключаем лампочку;
- к «минусу» батарейки подсоединяем гибкий проводник с зажимом-крокодилом.
Лучше сначала протестировать получившийся прибор на уже знакомом и работающем участке сети. Достаточно зацепить зажим в любом месте, и если цепь собрана правильно и ток поступает в провод, то лампочка загорится. При отсутствии свечения делаем логичный вывод, что имеется утечка или обрыв жилы.
Если есть сомнения в целостности шнура с вилкой или присутствуют явные следы оплавления и горения, необходимо срочно принимать меры. Зная, что делать в первую очередь и как произвести ремонт, можно обезопасить свою жизнь, здоровье и имущество.
Источник

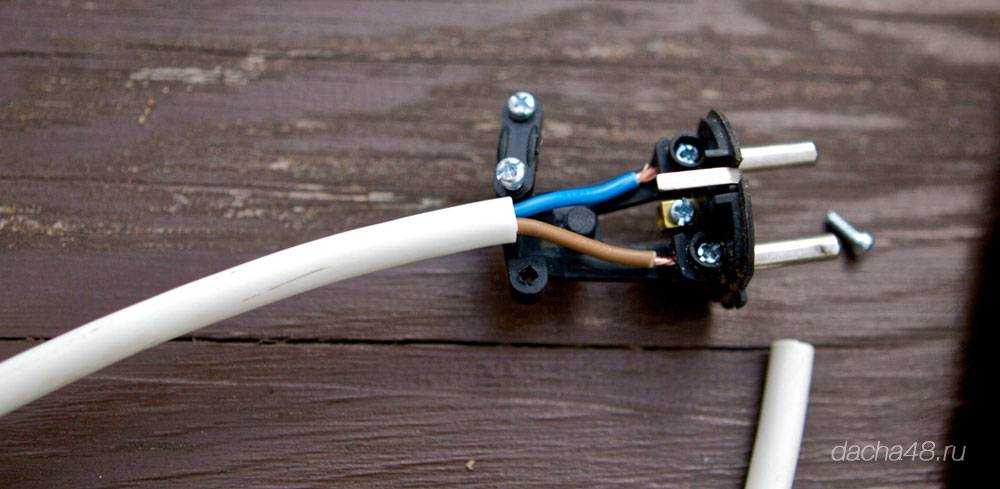

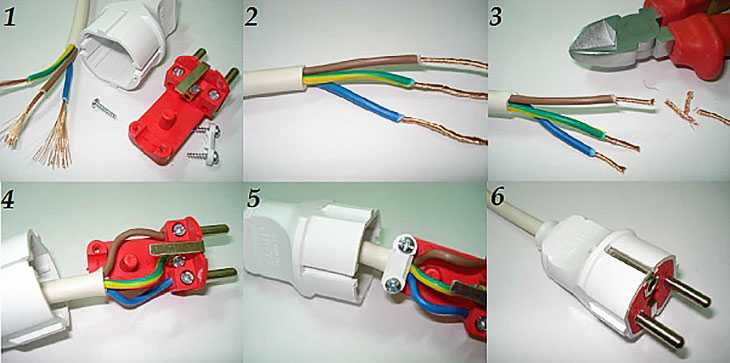

Присоединяем вилку к проводу
Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:
- Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
- Зачищаем жилы примерно на 15 мм, их должно быть три.
- Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
- Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
- Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
- Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
- Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
- Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.
Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:
- Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
- Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
- Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
- Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
- Зажмите пластину и полностью соберите корпус.
Как устроена электрическая вилка
На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.
Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.
Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.
Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:
- корпус;
- контакты;
- в разборных вилках есть зажимы для провода.
Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.
Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.
Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.
По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.
В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.
При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.
| Уточнение. В России, к сожалению, такой способ не применяется. |
Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.
Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.
Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.
Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.
Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.
В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.
Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.
Как правильно поменять
Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.
С1-b
Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.
Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки. К проводу прикладывают планку и крепежными винтами фиксируют на корпусе
Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт
К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.
C6
Подготовку проводов при замене вилки С6 выполняют по аналогии с предыдущей моделью. Чтобы заменить деталь, нужно также провести демонтаж и последующую сборку нового корпуса. Если в базовой комплектации не прилагаются вилки гроверов, потребуется купить их отдельно. Провод желтого цвета можно подключать только к заземляющему элементу. Как правило, он размещен между контактными площадками штырей. В двухполюсной разновидности провода элемент заземления не предполагается, поэтому место для него внутри корпуса будет свободным.
C5 или С6 при помощи наращивания
Часто происходят ситуации, когда электровилка неисправна, и срочно возникает потребность в использовании электроприбора. Для устранения проблемы можно взять любой другой неисправный прибор и задействовать его сетевую вилку. Провод на старом приборе обрезают, оставляя его максимально возможную длину. Для наращивания достаточно 15 см шнура. Оболочку шнуров аккуратно режут на длину 10 см и извлекают провода, при этом оставляя на месте оболочку.
На следующей стадии длину проводников подгоняют так, чтобы сдвинуть места будущих колец из окончаний проводов
Важно учитывать при подгонке, что допускается соединять друг с другом только провода одного цвета. С них убирают изоляцию на длину порядка 15 мм и скручивают. Для прочного контакта хватит трех витков обвития
Для прочного контакта хватит трех витков обвития.
Скрепленные провода помещают в разрезанную оболочку одного из кабелей. Потребность в изоляции соединений отсутствует, поскольку за счет смещения скрутов нет риска соприкосновения оголенных участков проводов. Затем остается только перемотать изолентой место соединения кабеля.
Методы сложной вилки + формула
Сложность метода заключается в том, что подобное событие достаточно сложно отследить. Во-первых, достаточно трудно найти в линии вилки, так как необходимо мониторить сразу несколько линий различных букмекерских контор. После нахождения, необходимо оперативно совершить ставки на противоположные события, так как букмекерские аналитики тщательно следят за коэффициентами.
Самые распространенные вилки:
- Победа 1 / Победа 2, подойдет тот вид спорта, где нет ничьих;
- Тотал чет / тотал нечет, четное или нечетное количество очков, голов или других показателей в зависимости от вида спорта;
- Тотал меньше / тотал больше, большее или меньшее количество игровых показателей команды или спортсмена;
Формула расчёта P = 1/S1 + 1/S2,
где: S1 – котировка на событие в 1 БК, S2 – котировка на событие во 2 БК, Если P меньше единицы, то можно сделать вывод, что вилка прибыльная, поэтому можно сделать ставки.
Можно ли поменять шнур?
Довольно часто неисправность вилки сетевого шнура объясняется произошедшим коротким замыканием, а первоисточник проблемы скрывается в ином месте. К примеру, им может оказаться сетевой шнур, имеющий пробой. Возникает подобная проблема в результате передавливаний громоздкими предметами, случаются и внешние повреждения, полученные от гвоздя или острого угла. В связи с этим не следует торопиться разбирать вилку, пока не будет проведен внимательный осмотр шнура на трещины, сгибы или следы гари.
Легче всего работоспособность сетевого шнура машины проверяется мультиметром. Подготовленный тестер переключается в режим «зуммер», после чего можно прозванивать шнур. Как только прибор отметит утечку электричества, он выдаст пронзительный сигнал.
Когда предстоит тестирование цепи, длина которой превышает два метра, рекомендуется приготовить второй провод и ввести его в единую схему. Если запасной проводник отсутствует, существует второй вариант – на одном конце шнура соединяются провода «ноль» и «фаза». На ближайшие контакты подводятся щупы измерительного прибора. Следует отметить, что в таком способе проверки имеются определенные достоинства:
- одним приемом проверяется вероятность утечки на обеих жилах, соединенных в общую цепь последовательно;
- отсутствует необходимость в поиске соразмерного проводника и наращивании схемы.
В случае отсутствия мультиметра, целостность проводника проверяется при помощи универсального устройства, изготовленного своими руками. Для этого вам потребуются лампочка на 3.5 В, батарейка с несколько большей мощностью, коннектор и пара соединительных жил. Элементы подсоединяются в определенной последовательности:
- на положительный контакт элемента питания подключается лампочка;
- на второй контакт выводится гибкий провод, оснащенный зажимом.

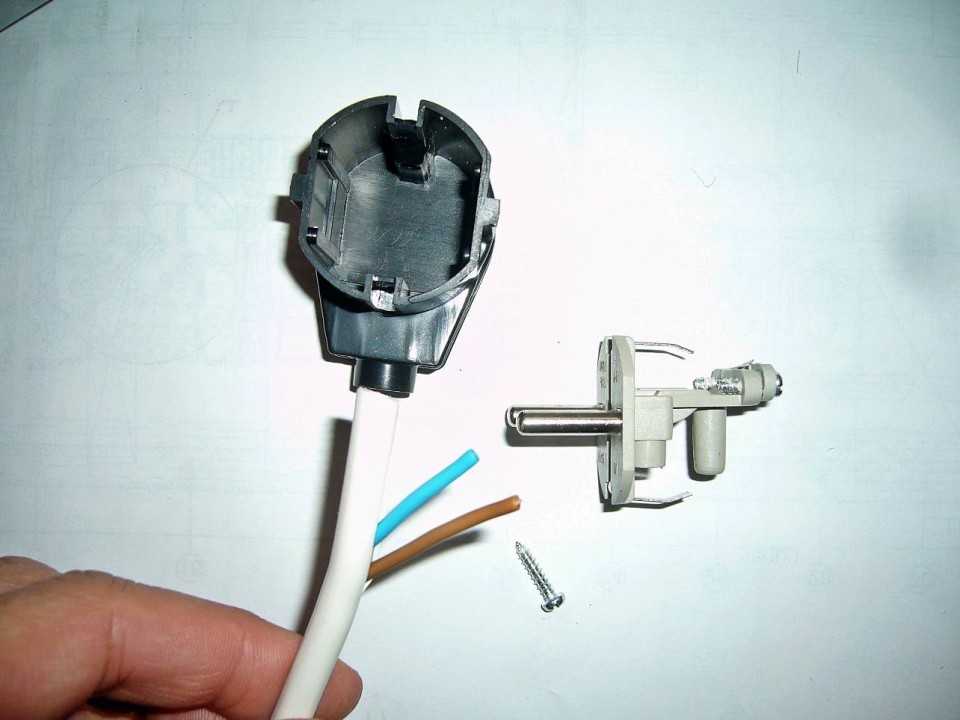

Как собрать вилку с заземлением
Чтобы правильно собрать разновидность с заземляющим контактом, нужно следовать пошаговой инструкции. В том числе, потребуется выполнить следующие действия:
- Отключить электроприбор от сети. Разбирать вилку, вставленную в розетку, неудобно и опасно.
- Демонтировать неисправную вилку. При этом следует осмотреть следы воздействия тока, чтобы понять причину некорректной работы. В большинстве ситуаций замену выполняют из-за перегрева корпуса и утраты механических характеристик.
- Открутить винт и разобрать корпус для замены. Для этих целей подойдет обычная отвертка.
- Зачистить провода. Сначала нужно разрезать изоляционный слой и выполнить зачистку на 2-3 см.
- Припаять провода. Для удобства окончания проводов закручивают в кольца.
- Закрепить шнур с помощью зажима. После фиксации сетевого шнура остается собрать корпус и проверить функционирование.

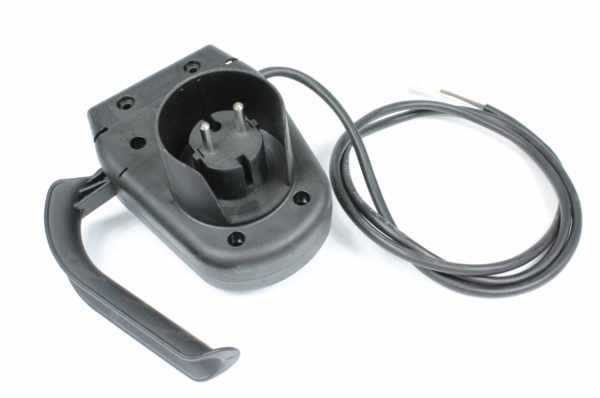

Ремонт вилки газонокосилки
Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.
Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.
Выключатель газонокосилки с вилкой
Правильная замена штепселя
Методика правильной замены вилки определяется ее видом. Литые, неразборные модификации починить не получится. Их придется выкинуть. А многоразовые, разборные вполне подлежат замене.
Штепсель C1-B
Замена C1-B требуется в случае разрушения корпуса или значительного подгорания токопроводящих штырей. В других ситуациях можно попробовать восстановить имеющуюся вилку.
Но если дело дошло до замены, то порядок действий следующий:
- Отрежьте кусачками кабель длиной в 5-10 см от сгоревшего штепселя. Не забудьте предварительно вытащить вилку из розетки.
- Разделайте свободный конец кабеля. На концах отдельных жил следует сформировать контактные кольца диаметром 3-4 мм. Они понадобятся, чтобы прикрутить жилы к токопроводящим штырям новой вилки.
- Прикрутите провода к штырям. Затягивать следует потуже. Будьте осторожны. Отвертка часто соскакивает со шляпки винта и больно втыкается в руку.
- Установите токопроводящие штыри в соответствующие отверстия. Оба штыря должны выступать на равное расстояние и быть параллельны друг другу.
- Совместите пластиковые половинки штепселя, чтобы не осталось зазора. Стяните их винтом.
Штепсель C6
Для C6 порядок работы аналогичный. Однако следует учесть наличие или отсутствие заземляющего контакта. Он располагается посередине. После подключения, заземляющий контакт должен накоротко звониться с металлическим корпусом электроприбора. Проверить это можно мультиметром. Также следует убедиться, что ни один из питающих проводов во время сборки не замкнулся с желто-зеленым проводом заземления. В противном случае возможно попадание фазного потенциала на корпус бытового прибора.

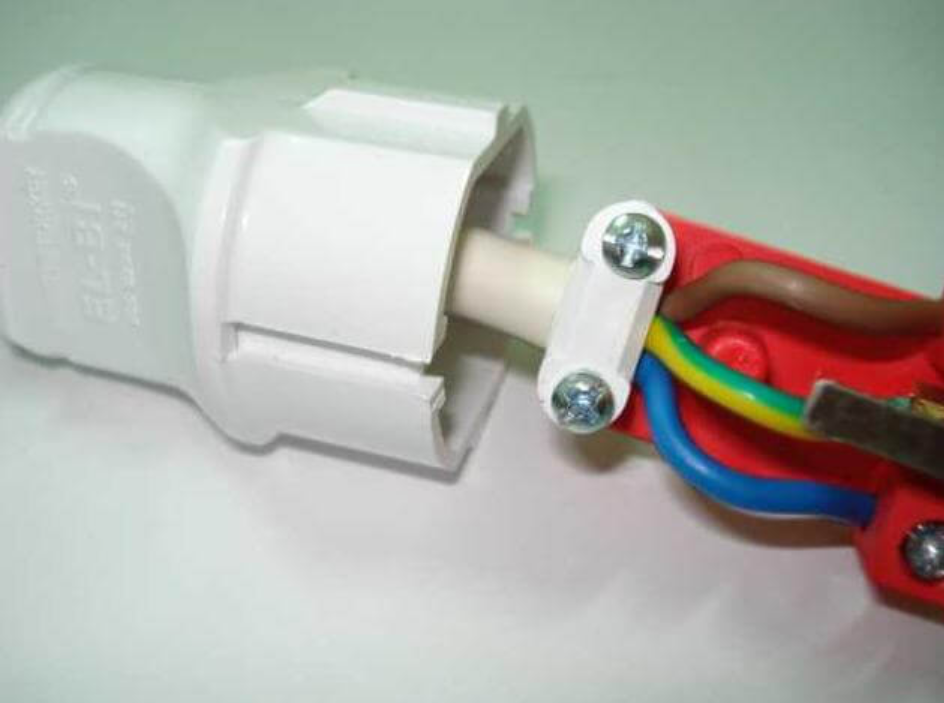

Сборка вилки с заземлением
С5 или C6 при помощи наращивания провода
Такая замена — самый простой вариант. У вас имеется электроприбор с неисправной, подлежащей замене вилкой. Одновременно у вас есть исправный штепсель с кабелем. В этой ситуации не нужно ничего разбирать. Достаточно откусить старую неисправную вилку. Затем вместо нее подключить скруткой исправный штепсель с кабелем.
Операция по замене вилки превращается в операцию по наращиванию кабеля. Это гораздо проще. Но необходимо иметь под рукой запасные штепсели.
Наращивание соединительного провода
Главное, что следует учесть при замене — сечение проводов. Новый кабель для наращивания должен быть не тоньше старого, заменяемого. Особенно это критично, если вы пытаетесь сделать замену на мощном электроприборе.
Основные неисправности
Если электроприбор перестал исправно функционировать, нужно провести комплексную диагностику и разобраться в причинах возникновения поломки. В перечень распространенных неисправностей входят:
Слабая фиксация частей корпуса. Если крепежный болт не затянут до упора, происходит нарушение контакта.
Обгорание проводки. Проблема может быть связана с коротким замыканием, и в данной ситуации требуется обрезать поврежденный участок и сделать новое крепление. С этой целью снимают изоляцию, зачищают провод и соединяют болтом.
Окисление контакта. Чтобы устранить последствия окисления, контакты зачищают ножом либо мелкозернистой наждачкой. Также можно срезать участок с дефектом и собрать новый контакт.
Нарушение контакта вилки и розетки. Соединение должны быть надежным и без зазоров
Также важно обеспечить совпадение диаметров ножек штепселя и отверстий розетки. Чтобы убедиться в отсутствии люфта, нужно вставить вилку в розетку и слегка покачать.
Перегруз вилки
Проблема возникает при использовании переходников, которые не предназначены на полученную нагрузку. Используя приборы с высокой мощностью, не рекомендуется использовать переходники.
Замена поломанной евровилки
Порядок действий при переломе штырьков, оплавлениях:
- Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
- Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
- Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
- Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
- Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
- Собирайте корпус евровилки, скрепляйте конструкцию винтом.
Как видите, порядок действий простой, нужно только соблюдать последовательность.
Электрическая вилка и ее самостоятельная замена
Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена
Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.
Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.
Замена старой евровилки
Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:
Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.
Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.
Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.
Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.
Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.
- Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
- Теперь вам необходимо собрать готовый корпус евровилки.
Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

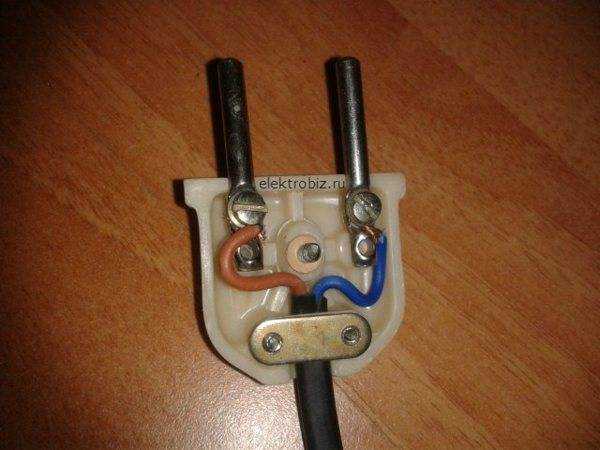

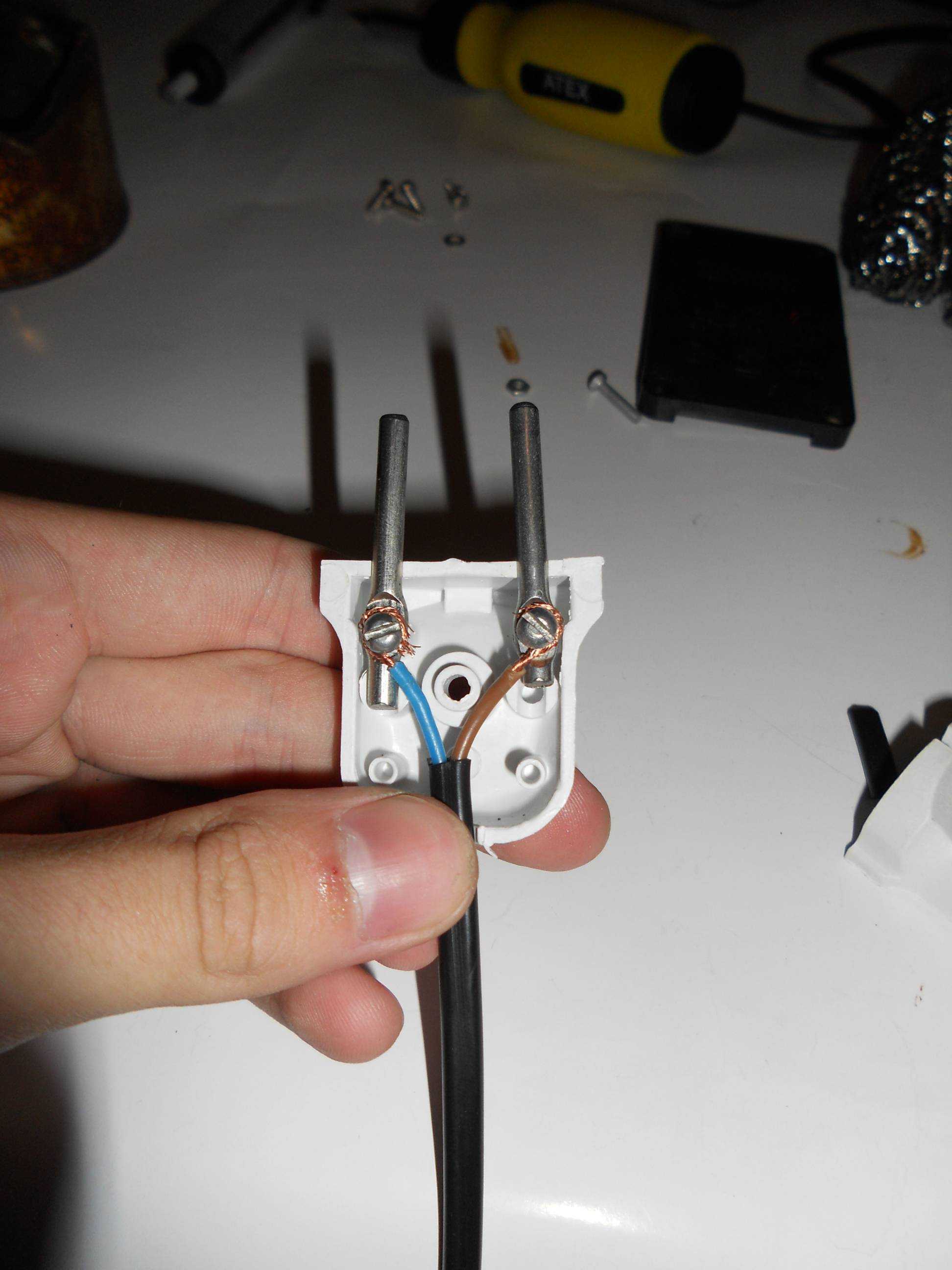

Старая электрическая вилка и ее замена
Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:
Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.
Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.
Здесь нет заземления, поэтому подключать нужно только два провода
При подключении обязательно обращайте свое внимание на полярность
Теперь вы можете приступать к сборке корпуса электрической вилки.
Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.
vse-elektrichestvo.ru
Это интересно: Электрический чайник не выключается при кипении: это познавательно
Адаптация нестандартных трехполюсных вилок
Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключать к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.
Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.
Адаптация трехполюсной электрической вилки IEC 60906-1
Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.
Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.
Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку
Адаптация английской электрической вилки BS 1363
При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.
Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.
При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.
Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.
На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.
После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.
Как заменить старую электровилку?
Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:
Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:
Простая технология замены
Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!
Как нужно менять евровилку своими руками?
Простая технология замены
Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …
ОГЛАВЛЕНИЕ СТАТЬИ
- Про мощность
- Какие инструменты понадобятся
- Теперь сам процесс
- Видео версия
Про мощность
Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!
Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.
Какие инструменты понадобятся
Взять нужно отвертку, желательно крестообразную.
Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.
Теперь сам процесс
У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).
Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.
Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.
Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.
Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.
Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.
Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.
После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

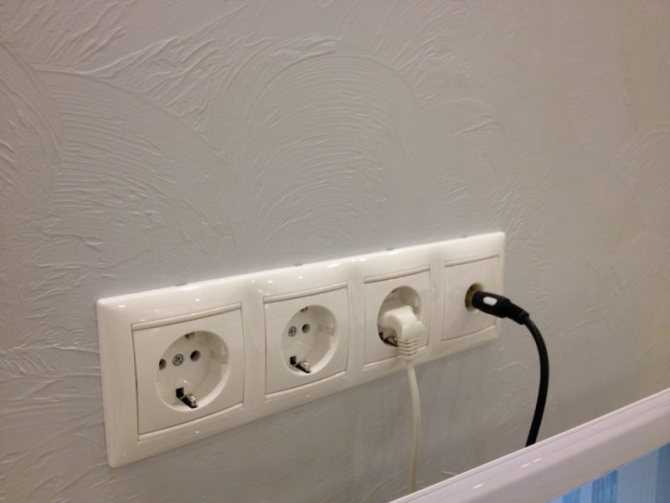

Виды розеток
Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.
Читать также: Как выбрать стиральную машинку с вертикальной загрузкой
Розетки советского образца. Всё реже и реже используются в наше время. Не имеют заземления и подключаются только к кабелю с двумя жилами. Из за не достаточно жёсткого контакта с вилкой нередки поломки. Как правило, при использовании этих изделий, электроприборы заземляются отдельно.
Кроме часто использующихся в нашей стране розеток советского и европейского образцов они имеют несколько видов:
- Встраиваемые (внутренние) розетки. Они углубляются в стену таким образом, что весь механизм прячется в подрозетнике утопленном в стену. Они бывают с заземлением и без.
- Накладные розетки с заземлением и без. Само название этого вида говорит о себе. Они просто монтируются на стену без необходимости долбить отверстия и устанавливать подрозетник.
Кроме одинарных розеток, бывают двойные, тройные изделия и так далее.
Конструктивные особенности
Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.
Устройство неразборной вилки
Монолитная вилка Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.
Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.
Устройство разборной трехполюсной конструкции
Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.
Устройство конструкции типа С1-В
Строение электровилки типа С1-В Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.
Конструктивные особенности разборной конструкции типа С6
Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.
