В каких случаях требуется проверить наличие заземления в розетке

Например, при переезде на новое место жительства перед подключением стиральной машины следует проверить заземление розетки.
В случае, если вы заметили, что стиральная или посудомоечная машинка бьет током, даже слабо и изредка — следует обратить на это внимание и проверить исправность заземления в розетке.
Также при наличии шума в колонках, которые подключаются к электросети стоит немедленно взяться за проверку заземления

Не следует снимать крышку с розетки при работающем электричестве.

Никогда не используйте розетку при наличии фазного напряжения на заземляющем контакте.

Так же если вы обнаружили неправильное заземление не пытайтесь переделать его самостоятельно. Тут уже без опытного электрика не обойтись.

Вызов мастера обязателен.

заземление в розетке

Первый способ проверки

Самый простой способ проверки «земли» в розетки — это мультиметром.

Измерительный прибор «мультиметр»

Внимание! Всегда при работе с электричеством соблюдайте технику безопасности!

Расскажем по-шагово как проверить заземления в розетке мультиметром:

• Настройте мультиметр на режим измерения напряжения.
• Измерьте фазу и ноль.
• Измерьте фазу и заземление.
• Сравните показания.

В случае схожести показаний на приборе заземление присутствует. Можно смело подключать стиральную машинку. В случае, когда значения разнятся, либо на «земле» ноль — заземление отсутствует. Без вызова мастера здесь не обойтись.

В видео наглядно показано как проверить заземление в розетке мультиметром

Второй способ проверки с помощью «контрольки»

При работе с «контролькой» обязательно соблюдайте технику безопасности:

«Контрольку» брать только в резиновых перчатках.

Они могут быть специальные, для электриков либо простые резиновые хозяйственные.

Стоять только на сухом полу на резиновом коврике.

При включении лампы отводить лицо на безопасное расстояние и отворачиваться, так как возможен взрыв колбы.

Контрольная лампа

Рассмотрим по-шагово, как проверить заземление в розетке с помощью контрольной лампы:

• берем «контрольку» и аккуратно вводим оба провода в розетку.
• Лампочка загорится.
• Далее, вынув один провод нужно им коснуться заземления. Лампочка должно загореться также ярко
• Лампочка также должна загореться. Если лампочка не загорается, верните провод назад, который вы доставали из гнезда розетки, и, после этого лампочка должна загореться.
• Далее нужно вытащить другой провод и также коснуться заземления, если лампочка не горит, значит заземления в розетке нет.
• Если же все таки лампочка загорелась — заземление есть.

Вот такими простыми способами мы можем определить наличие заземления в розетке самостоятельно, после чего либо смело устанавливаем бытовую технику, либо вызываем опытного электрика сделать заземление в квартире.

Полезное видео о том, что такое заземление и зачем необходима его исправность.

Устройство громоотвода для частного дома своими руками

Устройство молниезащиты частного дома важно, если строение возвышается над другими постройками сектора, возведено на отшибе или возвышении. Но рачительный хозяин даже невысокого жилища не станет им пренебрегать

Ведь природные явления предугадать сложно, а значит нужно быть готовым ко всему. В выполнении такой защиты имеются нюансы, которые сейчас и рассмотрим.

Правильно смонтированная система грозозащиты может спасти и имущество или даже жизнь

Согласно правилам и нормам молниеотвод устанавливается выше самой высокой точки во дворе на 0.5÷1.5 м (на деревья тоже стоит обратить внимание). Выполнить молниеприемник можно из меди, алюминия или  стали

От него по крыше укладывается токоотвод без изоляции, который соединяется с защитным контуром по кратчайшей траектории.

Защитный контур выполняется в форме треугольника или прямой линии. Под землей он соединяется с контуром заземления жилого помещения – это обязательное условие.

Если стены выполнены из горючего материала, расстояние между токоотводом и поверхностью должно превышать 100 мм.

Как рассчитать длину молниеприемника

Для этого воспользуемся формулой:

h = (rх + 1.63hx) / 1.5, где

• h – нужная высота молниеприемника;
• rx – радиус зоны на крыше дома, защищаемый от молнии;
• hx – высота самого дома, без учета громоотвода.

Все части грозозащиты рекомендуется выполнять из одного металла – такие системы надежнее в эксплуатации. Подробнее о том, как сделать громоотвод в частном доме, будет описано в одной из ближайших статей.

Отсутствие громоотвода может привести к плачевным последствиям

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Чем измеряют заземление

Для измерения этой величины применяется омметр — прибор, который изменяет сопротивление. При этом устройств для определения сопротивления заземления должны иметь определенные характеристики. Самая главная: очень низкая проводимость на входе. Диапазон измерений у таких приборов крайне небольшой: обычно он составляет от 1 до 1000 Ом. Точность измерения в аналоговых приборах не превышает 0.5–1 Ом, а в цифровых — до 0.1 Ома.

Несмотря на повальное распространение китайских и европейских приборов, самым популярным остается М416, разработанный еще в СССР. Устройство имеет четыре диапазона измерения: от 0 до 10 Ом, от 0.5 до 50, от 2 до 200 и от 100 до 1000. Работает прибор от трех «пальчиковых» батареек. Несмотря на это, мобильным его назвать трудно — размеры корпуса не слишком комфортны.

Более продвинутой версией является Ф4103 — промышленный омметр с большим входным сопротивлением. Он еще менее транспортабельный, но имеет большее количество диапазонов измерения. Большой плюс такого прибора: работа с огромным диапазоном сигналов (от постоянного и пульсирующего тока — до переменного с частотой 300 Гц). Также порадует пользователя и диапазон рабочих температур: от –25 до 55 градусов по Цельсию.

Исполнение электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности.

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления. Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

• Обычная лампочка накаливания на 220 вольт.
• Патрон под нее.
• Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
• Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

• не перегорела ли она сама;
• хорошо ли собран самодельный тестер, придется проверить все контакты;
• включено ли питание в распределительном щитке;
• не произошло ли обрыва в фазном или нулевом контуре.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Зачем нужно заземление

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Особенности проверки в частном доме и квартире

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

1. Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
2. Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
3. Вывод заземления на другом участке при различии измерений с нормативными.

Проверяйте грунт и металлосвязи летом или весной – в это время меньше осадков.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

Проверка напряжения в розетке

Используется провод с щупами на двух концах. Работают так:

1. Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
2. Рабочую розетку выключают через УЗО щитка, переключая автомат.
3. С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
4. Проводят сборку розетки и включение УЗО.
5. При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
6. Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

Индикаторная отвертка

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

1. Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
2. Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
3. Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
4. Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

После проверки напряжения в ванной нужно подтянуть соединения всех болтов.

Как проверить наличие заземления в розетке

Чтобы узнать, есть ли заземление в доме необходимо отключить электроэнергию на вводном щитке и разобрать одну из розеток в квартире. После этого нужно визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза), значит заземление отсутствует. Также если между нулем и заземляющей клеммой стоит перемычка, значит реализовано зануление электропроводки, что крайне опасно. Также необходимо заглянуть в этажный щиток и убедиться, что в нем есть клемма земля, что к ней приходит и отходит желто-зеленый провод.

Может конечно получится так, что в ВРУ стоит перемычка, тогда определить наличие и исправность заземления можно в розетке при помощи мультиметра. При проверке мультиметром напряжение между фазой и усиком земли должно немного отличаться от напряжения между фазой и нулем.

Еще можно проверить наличие заземления в розетке контрольной лампой, но в этом случае говорить о наличии заземления, а не зануления, будет отключение УЗО, что не всегда случается. Этот метод весьма сомнителен.

Еще признаки отсутствия заземления:

• Ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники.
• Частый выход из строя приборов, подключаемых к домашней сети.

Проверяем наличие заземления в розетке

Итак, приступим. Для начала проверим работу лампы. Оба оголенных провода вставим в розетку.

Примерно, на глаз, запомним яркость свечения.Затем вытащим один провод и переключим его на контакты заземления. Если лампа не загорелась, значит вы возможно ошиблись и вытащили фазный провод, а нужно нулевой. В итоге лампа должна быть включена между заземляющим контактом и фазой.

Если заземление исправно и эффективно работает, то лампочка будет светить с абсолютно той же яркостью, что и между нулем и фазой.Вот и все.При подключении будьте особо осторожный и внимательны, не прикасайтесь к оголенным контактам в момент проверки!Я проверяю таким способом заземление в своем доме. У меня нет УЗО в системе. В вашем же случае, при его наличии оно может сработать, так как произойдет утечка на землю. В этом нет ничего страшного, это так же хороший показатель работы защиты.

Методика проверки

Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.

Проверка с помощью мультиметра

• включить в распределительном щите электропитание в помещении (доме);
• замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
• переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
• проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.

Проверка контрольной лампочкой

Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.

Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.

Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:

1. Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
2. Отключить питание в распределительном щитке, вытащить вилку из розетки.
3. Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
4. Установить крышку на место, закрепить и включить автомат на щитке.

При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.

Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.

220.guru

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как не превратить заземление в смертельное оружие или чего не стоит делать ни в коем случае

Нельзя использовать в качестве заземляющего контура водопроводные или отопительные трубы. Во-первых, целостность контура не гарантируется, так как могут использоваться пластиковые вставки, а во-вторых контакт может быть нарушен из-за коррозии.

Нельзя объединять РЕ-проводник и рабочий контакт «ноль» за точкой разделения. Если это сделать, в РЕ-проводнике образуются значительное напряжение и автомат будет постоянно срабатывать, подавая ложную тревогу.

Нельзя ставить перемычку между нолем и Ре-проводником в розетке. В противном случае при любом разрыве нулевого проводника на корпус электроприбора пойдет фаза.

Почему проверять заземление важно?

Почти все современные розетки имею три контакта – «ноль» и «фаза» проводником соединены с электростанцией, «земля» — с грунтом. Реализуется это через щиток в квартире, куда выведены соответствующие провода из распределителя дома.

В случае нарушения изоляции и утечки электрического тока избыточное напряжение с металла направляется в землю до срабатывания защитной аппаратуры.

Тем не менее, намеренно или по ошибке строители и электрики часто осуществляют схему заземления неверно. Нередко соединения этого контура со временем приходят в негодность, и их эффективность стремится к нулю. Для безопасного использования электрического тока посредством защитной схемы необходимо проверять работоспособность контура заземления, а именно:

• грунт и электроды в нем;
• проводник и заземляющая шина;
• соединения в цепи, так называемые металлосвязи.

В зависимости от назначения помещения проверка заземления осуществляется с разной периодичностью. Для жилых и сопутствующих строений приемлемая регулярность – раз в три года.

Проверка металлосвязей

Для проверки целостности всех металлосвязей необходимо убедиться в сохранности каждой визуально. Рекомендуется при этом использовать молоточек с изолированной ручкой. О целостности контакта говорит легкое дребезжание проводника

Кроме того, важно убедиться в соответствии нормам сопротивлении каждого металлического соединения с помощью омметра или мультиметром

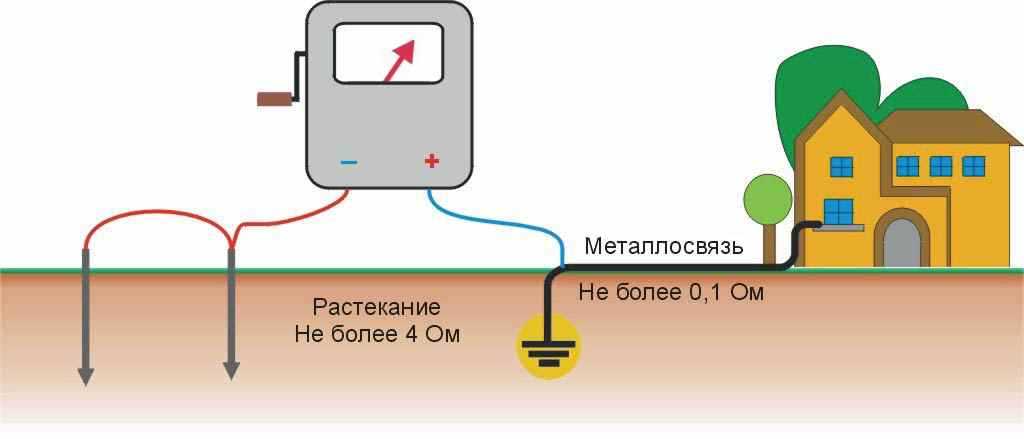

Показания прибора не должны превышать 0,05 Ома. Проверка сопротивления заземления одинаково важна как для квартиры, так и для частного дома. Требования одинаковы.

Проверка грунта

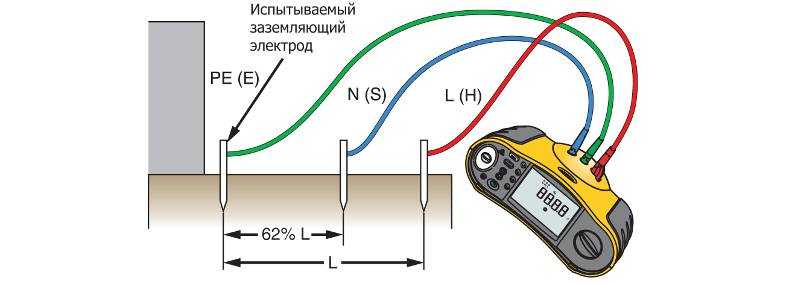

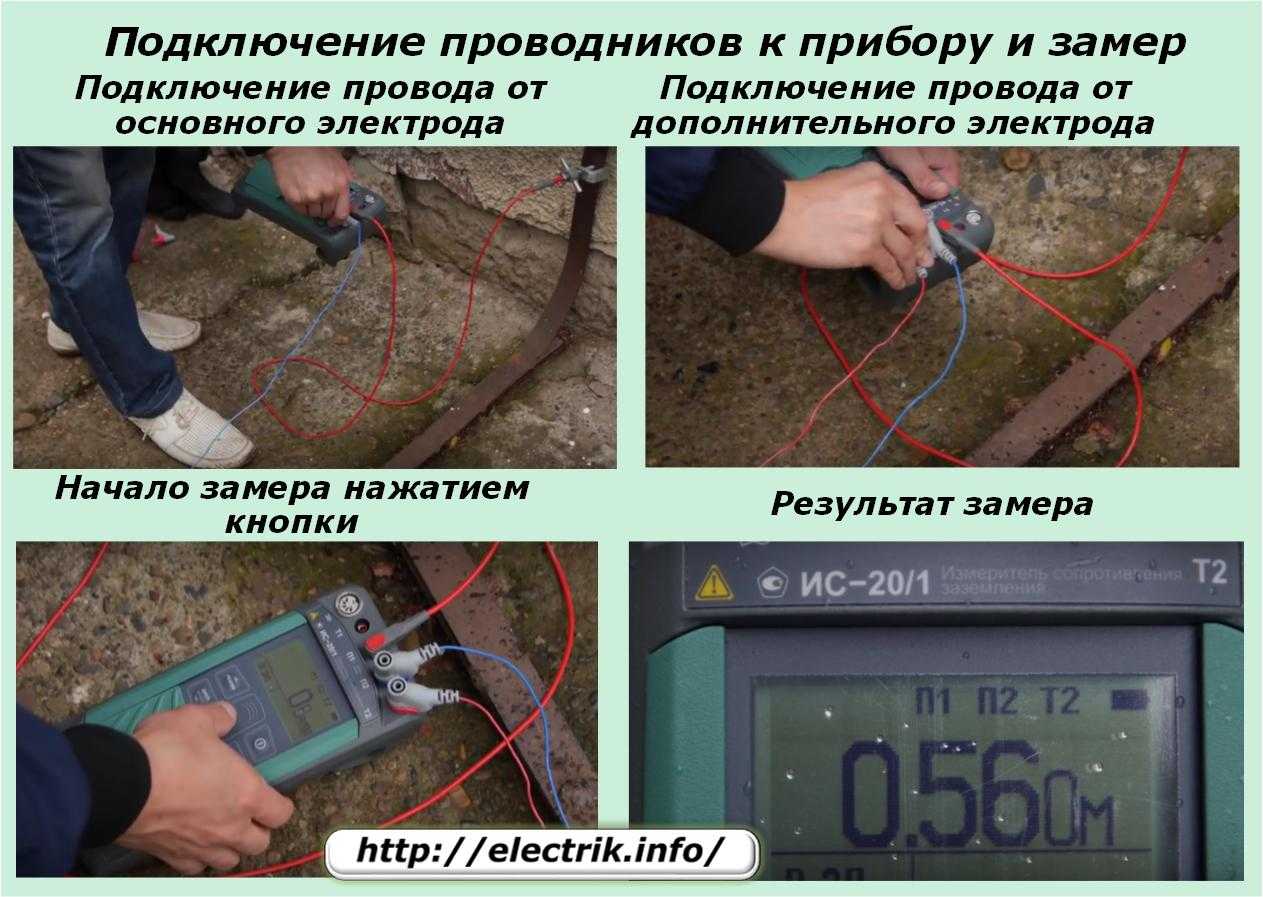

Проверка грунта проводится в наиболее сухое время года, за исключением случаев контроля молниезащиты. Тест проводится с применением специального оборудования

Наибольшую важность эта процедура имеет на этапе проектирования частного дома и его электрической сети

Если почва на месте строительства не соответствует требованиям безопасности, следует выбрать иное место для строительства или вывести контур заземления в более пригодный грунт.

 Проверка проводников в квартире. Метод 1.

В частном доме или квартире должны быть заземлены все металлические предметы от ванны до батарей. Также защите подлежат все розетки, но просто наличия третьего контакта в них для этого недостаточно: необходимо проверить, является ли этот контакт частью правильно налаженной схемы заземления.

Как проверить наличие защитного заземления в квартире. Пошаговое руководство.

Хотелось бы обратить внимание на достаточно важный вопрос, непосредственно касающийся электробезопасности Вас и вашей семьи при проживании в квартире или частном доме. В чем суть

Все мы слышали о таких вещах, как защитный («заземляющий») контакт на розетках или светильниках, заземлении ванной или полотенцесушителя (более подробно о заземлении см. здесь). Большинство знают, как это работает, где расположено, но не многие могут сказать, действительно ли оно работающее и способно защитить человека от поражения электрическим током. Не раз приходилось сталкиваться, особенно в новостройках, когда при проверке работоспособности защитного заземления оказывается, что в этажном или квартирном щите данный проводник или полностью откручен, либо практически нет контакта с шиной заземления.

Бывают случаи, когда при ремонте в ванной, неквалифицированные сантехники сознательно или случайно, обрезают болгарками проводник с защитным заземлением, который проложен в стене, или банально забывают прикрутить его к ванной, или полотенцесушителю. Вообще, из всей электрики в квартире, проводник с защитным заземлением самый важный и приоритетный, т.к. непосредственно касается Вашей безопасности. Без электричества мы можем прожить, а вот без стабильно работающего заземления вряд ли. В этой связи и родилось желание написания данной статьи.

О главном. Все металлические части в ванной комнате (ванная, полотенцесушитесь  и пр. металлические конструкции) обязательно должны иметь защитное заземление и при этом иметь надежный контакт.  Так же все силовые розетки, выводы на светильнике должны иметь проводник защитного заземления (желто-зеленого цвета). Вот их в итоге и требуется проверить. Есть несколько методов проверки, но я остановлюсь на том, которое требует установленного в квартирном эл.щите вводного УЗО (в основном 63А 100мА). Подробнее об УЗО можно узнать здесь. Сразу предупрежу, что данный способ достаточно эффективен, но требует вскрытия электрического щита для подключения стороннего проводника.

Поэтому, без уверенности в своих силах и знаниях делать этого не следует. Пригласите специалиста!

Используемые материалы и инструменты. Итак, нам потребуется лишь один гибкий изолированный проводник любого сечения, по типу провода ПВ-3 (вполне подойдет и телефонный провод, витая пара и пр.). Длина же проводника должна быть такой, чтобы ее хватило от эл.щита до самой дальней розетки или светильника в квартире. Из инструментов потребуется индикаторная отвертка, несколько видов крестовых отверток.

Поэтапное руководство.

1. Отключите все автоматические выключатели в электрическом щите;

2. Откройте переднюю панель эл.щита;

3. Индикаторной отверткой проверьте наличие напряжения на шине заземления (шина, к которой подключены желто-зеленые проводники). Напряжение должно отсутствовать;

4. Возьмите гибкий, заранее приготовленный проводник и подсоедините к нулевой шине (шина, к которой подключены синего цвета проводники);

5. Другим концом проводника коснитесь к шине заземления (шина, к которой подключены желто-зеленые проводники). При работающем заземлении сразу же должно сработать вводное УЗО (Если этого не произошло и вводное УЗО осталось во включенном состоянии, то значит заземление в квартире отсутствует. Проверьте надежность соединения в этажном щите). Взведите «язычок» УЗО в исходное положение для проверки следующего контакта.

6. Дальнейшие шаги идентичны 5 пункту. Пройдите с гибким проводником в любую из комнат и поочередно дотрагивайтесь им до «усиков» заземления в розетках, желто-зеленых выводов на светильниках (или металлических частей люстр, БРА).

Готовые комплекты заземления для частного дома: где, и по какой стоимости приобрести

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее. Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года:

Фото	Марка и модель	Длина контура, м	Количество стержней, шт	Материал изготовления	Средняя стоимость, руб
	VOLTST REAM VS-G6	6	4	Нержавеющая сталь	7 100
	VS-M6	6	4	Омедненная сталь	6 500
	VS-M12	12	8	Омедненная сталь	12 600
	ZANDZ-GALMAR D14	6	4	Омедненная сталь	10 600
	EL	15	10	Омедненная сталь	12 100
	EZ – 48	12	4	Омедненная сталь	46 000

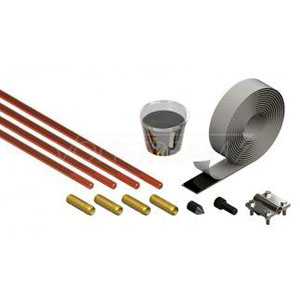

заземление комплект

Примерно так распределяются цены на изделия на российском рынке. Однако, купить готовые комплекты – это полдела. Нужно еще и смонтировать контур. В среднем стоимость монтажных работ по заземлению частного дома варьируется от 10 000 до 20 000 руб. в зависимости от региона.

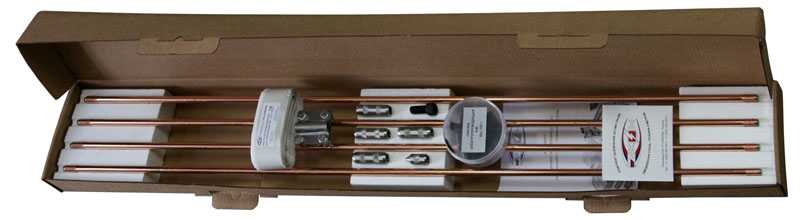

Так выглядит готовый комплект заземления для частного дома

В целом получается не столь высокая стоимость за безопасность родных, проживающих в доме. А потому, экономить на заземлении не стоит. Если же приобрести лишь материал (уголок, шины), цена за работу по заземлению частного дома может значительно возрасти и об этом забывать не стоит.
