Схема на терморезисторе и реле

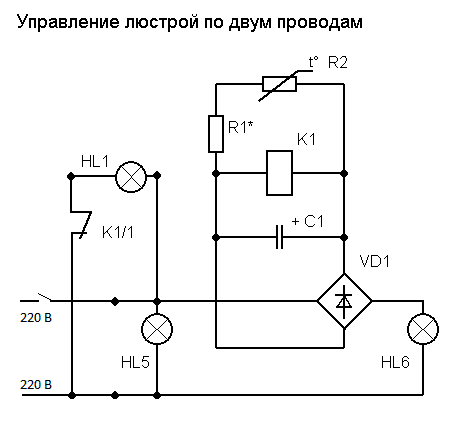

Третья схема управления светильником по двум проводам на терморезисторе и реле. При включении выключателя напряжение подаётся на схему и зажигаются лампы HL4-HL6. HL1-HL3 запитаны через нормально-замкнутые контакты реле (К1 – его катушка), при подаче питания они размыкаются. Параллельно катушке подключены: задающий резистор R1 и терморезистор R2. Протекание тока через R2 вызывает его нагрев. С повышением температуры его сопротивление падает (NTC или отрицательный температурный коэффициент).

У реле есть некий характерный гистерезис, это значит, что ток включения больший, чем ток удержания. Это значит, что при сниженном сопротивлении R2 ток продолжит протекать через него, но катушка остается запитанной достаточно для удержания реле во включенном состоянии. Чтобы включить все лампы, нужно быстро перевключить выключатель, тогда резистор не успеет остыть и ток пойдёт через него, тока через катушку будет недостаточно для размыкания контактов. Чтобы включить половину лампочек повторно, нужно выключить свет, подождать с половину минуты, чтобы терморезистор остыл и его сопротивление восстановилось, и включить заново.

Детали:

• Реле с сопротивлением обмотки около 300 ом, Uсрабатывания 7В, Uотпускания – 3В.
• R2 – три терморезистора СТ3-17, соединённых параллельно.
• R1 – МЛТ-0,25, в диапазоне десятков Ом, подобрать для того, что бы реле срабатывало и не срабатывало в зависимости от выбранного режима, который описан выше.
• Диодный мост – любой рассчитанный на сетевой напряжение, например КЦ407А.
• C1 – 50 мКф на 16 В.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.

Возможность управления освещением в комнате в этом случае существенно возрастает.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Коротко о главном

В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.

Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.

Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.

Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))

Задействуем диоды

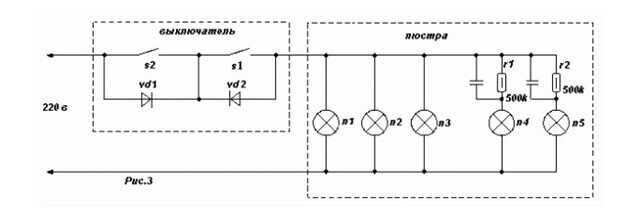

Первая идея заключается в использовании диодной схемы. Суть заключается в том, что несколько установленных параллельно выключателей включают лампы через диоды, перед лампочками также установлены диоды. Так как диод пропускает только одну полуволну синусоидального напряжения бытовой электросети (в данном случае), то и лампа включится та, перед которой включен диод в соответствующем направлении.

Недостаток этой схемы заключается в том, что на каждую осветительную группу подается лишь половина напряжения питания. Лампы накаливания в таком включении будут работать, а вот люминесцентные или светодиодные, если и включатся, то такое питание приведет к преждевременному их выходу из строя. Лампы накаливания будут мерцать с частотой питающей сети, для России это 50 Гц, это ведет к повышенной утомляемости людей находящихся в помещении, а также головным болям и общим недомоганиям. Такой свет нельзя использовать в жилых помещениях.

Еще одна «диодная» схема управления люстрой по двум проводам заключается во включении всех лампочек, но на разную мощность, это реализовано с помощью диода. При включении 1-й клавиши выключателя включается первая полуволна, при второй – полное напряжение. Её можно применять для питания ламп накаливания или диммируемых светодиодных ламп. При этом конденсаторы нужны для того, чтобы при нажатии одной из клавиш включались только первые три источника света, ведь ёмкость не пропускает постоянный ток (одна полуволна – это тоже постоянный ток, но пульсирующий). Ёмкость нужна порядка 1 мкФ и напряжением более 300 В. Диоды отечественные КД202 (ж, к, м, р), КД203, КД206, иностранные 1n4007 (можно выпаять из сгоревшей люминесцентной лампы или зарядного устройства).

Схема выглядит следующим образом:Также рекомендуем просмотреть видео, на котором подробно рассказывается, как управлять люстрой по двум проводам, добавив в схему конденсатор:

Главное – безопасность!

Основная наша задача – не просто подключить люстру, а сделать это живым и здоровым. Для этого в обязательном порядке соблюдаем несложные правила:

• Перед началом работ обесточиваем квартирную сеть. Причем не выключателем, а автоматом в щитке – он механически размыкает контакты, делая невозможным поражение электрическим током. Удостовериться в отключении очень легко: индикатор автомата меняется с красного на зеленый или вместо цифры 1 появляется цифра 0.
• Работать только инструментом с изолированными рукоятками. На всякий случай.
• Если провода соединяют скрутками, их обязательно изолируют. Если неизолированные скрутки коснутся друг друга, возникнет короткое замыкание.
• В скрутку объединяют провода только одной группы: только фазные, только нулевые или только заземляющие. Будьте внимательны.
• Проверяют подсоединение выключателя – в него входят и из него выходят только фазные провода. Для уверенности их прозванивают мультиметром или проверяют индикаторной отверткой.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

«Умный-Дом» Своими руками — Управление люстрой по двум проводам

Управление люстрой по двум проводам …

Как Вам известно во многих домах на выключатель имеются только два провода, в этом случае включать люстру в комнате возможно только целиком (допустим шесть ламп) а хотелось-бы включать только три лампочки, а когда допустим нужно больше света включить ещё три. В этой ситуации без третьего провода для дополнительного выключателя не обойтись. А может Вы ещё не собираетесь делать ремонт и штробить стены для прокладки третьего провода. Выход из этой ситуации есть, Вам понадобится всего один модуль, разработанный специально для этого. Он встраивается прямо в люстру (как подключается модуль в люстре можно посмотреть на рисунке в конце страницы). Этот модуль совместим со всеми типами электрических ламп ! Значит Вы можете использовать светодиодные или энергосберегающие лампы. Всем известно что: Регуляторы яркости абсолютно не совместимы с экономичными лампочками дневного света, а ведь таких ламп становится все больше и больше! В Европе уже просто решили законодательно запретить применение ламп накаливания. Для этого модуля были написаны три типа прошивок (три модификации данного модуля). Каждую модификацию будем рассматривать отдельно.

1. Управление люстрой по двум проводам, «Нормально выключенная»

Данный модуль с этой модификацией прошивки, лучше устанавливать в кладовку или в коридор. Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. При первом включении загорится только одна лампочка. Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится вторая лампа. Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается всегда в выключенном состоянии.

2. Управление люстрой по двум проводам, «Нормально включённая»

Данный модуль с этой модификацией прошивки, лучше устанавливать например на кухню. При включении света будут загораться обе лампочки (оба канала), а при необходимости свет можно и пригасить (выключив дополнительный канал). Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. При первом включении загорится оба канала (основной, и дополнительный через модуль). Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится, или выключится вторая лампа (в зависимости в каком положении она была до этого). Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается всегда во включённом состоянии.

3. Управление люстрой по двум проводам «С режимом памяти»

Данный модуль с этой модификацией прошивки самый удобный на мой взгляд. В микроконтроллере записывается последнее состояние дополнительного канала (вкл/выкл), и при следующем включении света, дополнительный канал восстановит своё предыдущее состояние. То-есть запоминает каждое своё состояние. Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится, или выключится вторая лампа (в зависимости в каком положении она была до этого). Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается в том состоянии, в котором вы его оставили последний раз. В этой версии прошивки задействована энергонезависимая ячейка флэш памяти, а если пропадает питание ничего не произойдёт.

Технические характеристики:

Управление: От штатного выключателяПамять: Энергонезависимая (FLASH)Максимальный коммутируемый ток: 220V- 500WattГабаритные размеры, ДхШхВ, мм : 30х30х18Артикул : UL2Поддерживает работу со всеми типами ламп.

Цена: Договорная.

При покупке Вы получите: Собранный модуль, инструкцию.

Для увеличения изображения наведите курсор на неё

smart-home.do.am

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:

• «Выключатель – люстра на две лампы». Поскольку упоминалось, что в таком выключателе фаза разделяется на две линии, для размыкания цепи которых предназначена своя клавиша, то на потолке должно выходить 3-4 жилы (две фазных, нулевая и «земля»). При этом предполагается, что каждая клавиша будет питать свою лампу. Чтобы все соединить нужно вначале определиться, где фазные и нулевой выводы. Берем провода каждого из рожков, отделяем два одинаковых по цвету (к примеру, синие) скручиваем их и соединяем с нулевым выводом линии питания. Остается разобраться с коричневыми проводами люстры. Каждый из них по отдельности нужно подключить к фазным выводам проводки. Всего должно получиться три соединения – два фазных (с коричневыми проводами) и один нулевой (со сдвоенными синими);
• «Выключатель – трехрожковая люстра». Особенность этой схемы сводится лишь к правильному разделению проводов. Поскольку ламп – три, а клавиши только две (а значит, и фазных провода – два), то одна из них будет запитывать две лампочки люстры одновременно. В итоге, тоже получим три соединения. Для начала подключаем ноль. Для этого выбираем и каждого рожка по одному проводу одинакового цвета (синие), скручиваем их все вместе и подсоединяем к нулевому проводу. Остается три коричневых провода. Два из них скручиваем и подсоединяем к одной из фазных жил, а третий – ко второй фазе;
• «Выключатель – 4-, 5-, 6-рожовая люстра». Здесь схема подключения, та же, что и выше, то есть, общее количество соединений будет равняться трем. Как и раньше, скручиваем все провода одного цвета (синего) в одну скрутку и соединяем ее с нулевой жилой (вот здесь больше подойдет именно скрутка, а не клеммная колодка). Остальные провода разделяем на две половины (к примеру, в 4-рожковой люстре можно поделить их так, чтобы при включении одной клавиши загорались две параллельно расположенные лампочки). Каждую их половин проводов скручиваем и подсоединяем к одному из фазных проводов. То же делаем и с другой частью проводов.

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Используем счетчик

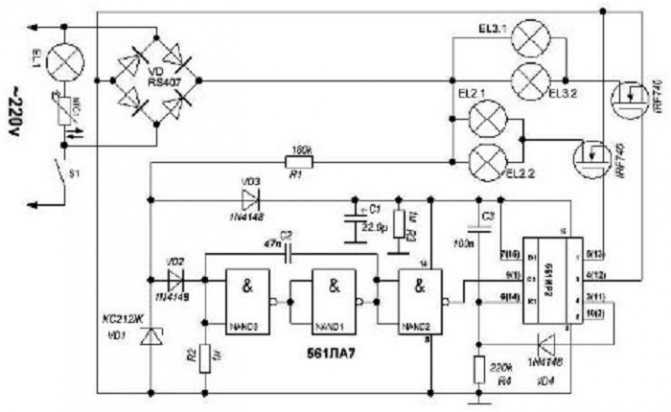

Еще одна схема построена на логических элементах. Суть идеи заключается в том, что вы подаете импульсы и на его выходе попеременно появляются логические единицы. Они используются для включения полупроводниковых ключей, например транзисторов.

Переключение групп ламп происходит при быстром переключении выключателя (вкл./выкл.), так на вход счетчика С поступают тактовые импульсы и на выходе появляются логические единицы. Алгоритм работы:

1. EL1 & EL
2. EL1 & EL3 & EL
3. EL1 & EL2 & EL3 & EL

Сброс счетчика происходит при подаче сигнала на вход R. Для этого нужно выключить SA1 на 15 секунд.

• Счетные импульсы формирует DD3.
• Первое включение, на выходе DD3 сформирован логический ноль, удерживается от C2.
• Короткое переключение разряжает конденсатор и на выходе DD3 появляется логическая единица. Происходит переключение элемента DD2.1 по переднему фронту на счетном входе. И так при каждом кратковременном размыкании SA2.

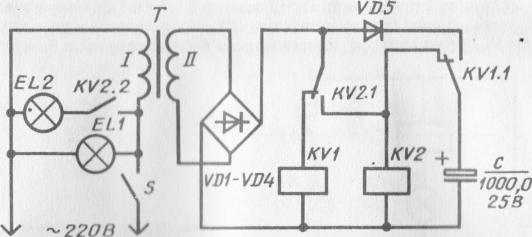

Управление люстрой по двум проводам (схемы)

В нашем случае будет приведено несколько вариантов управления люстрой по двум проводам. Каждый из вариантов будет иметь свои плюсы и минусы, про которые мы расскажем в процессе описания каждого из возможных случаев подключения. А теперь по порядку…

1 Вариант управление люстрой по двум проводам

Первый вариант самый простой, но и самый «ущербный». Он не потребует высокой квалификации от человека, который будет его реализовывать, а также применения множества радиодеталей. Но минус его в том, что уровень эксплуатационных характеристик при этом будет также не высок. Все дело в том, что в схеме используется особенность нашей сети питания, которая как мы знаем выдает переменный ток, с частотой 50 Гц. Также свойство диодов, которые пропускают этот самый ток лишь в одном направлении. Взгляните на схему.

Когда полуволна проходит в одном из направлений, то ток идет через диод до лампы и через диод за выключателем, но при этом расположенный в том же направлении. То есть ток может пройти только через диоды работающие в паре, если так можно сказать. Аналогичная ситуация при прохождении полуволны в обратном направлении. Теперь ток идет через диод перед выключателем и через диод за лампой, при этом диоды также установлены в одном и том же направлении. Итак, как вы уже поняли схема очень простая, смонтировать ее очень просто. Минусов является то, что лампы будут светить в пол накала, так как это будет одна полуволна, то есть напряжение 110 вольт. Также будет присутствовать эффект мерцания, ведь в этом случае частота питания станет также половинной – 25 Гц. Именно об этих низких эксплуатационных характеристиках мы и упоминали ранее.

2 Вариант управление люстрой по двум проводам

Этот вариант можно назвать несколько инновационным. А вот почему!? Это вы поймете из описания принципа работы данной схемы. Прежде взгляните на нее…

При замыкании цепи включаются все лампы HL4-6 включенные напрямую и HL1-3 включенные через контакты реле. Но здесь сразу срабатывает само реле, тем самым отключая лампы HL1-3. Далее в работу вступает терморезистор, который при протекании через него тока начинает менять свое сопротивление, оно уменьшается. В итоге сопротивление меняется до того, что при следующем срабатывании выключателя, ток уже проходит преимущественно через него, а не через обмотку реле. В этом случае реле не срабатывает, и горят все 6 ламп

Здесь важно с помощью резистора R1 найти такое напряжение, чтобы при холодном терморезисторе напряжения хватало на срабатывания реле, а при нагретом его было достаточно для удержания, но не хватало для срабатывания… Применяемые радиодетали: Реле К1 — малогабаритное с сопротивлением обмотки порядка 300 Ом, напряжением срабатывания 7 В и напряжением отпускания 3 В. резистор R2 — три соединенных параллельно терморезистора СТ3-17 сопротивлением около 330

Резистор R1 типа МЛТ-0,25 сопротивлением несколько десятков Ом. Придется подобрать. Диодный мостик типа КЦ407А. Конденсатор C1 — 50мкФ х 16 В. Если говорить недостатках этой схемы, то это во первых необходимость настройки под параметры реле и терморезистора. Второе, что вы не сможете переключить свет вновь на меньший, пока не остынет терморезистор. Третья схема лишена этих недостатках, при этом не сложнее…

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

Читайте по теме — чем опасна алюминиевая проводка.

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

А далее подключаем лампочку к фазному проводу и одному из двух остальных.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

Как подключить лампочку к выключателю

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Как повесить ЛЮСТРУ новичку БЕЗ ОПЫТА

Виды импульсных реле

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам
до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных
выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в
ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает
работать заданный вами промежуток времени.

Используем счетчик

Еще одна схема построена на логических элементах. Суть идеи заключается в том, что вы подаете импульсы и на его выходе попеременно появляются логические единицы. Они используются для включения полупроводниковых ключей, например транзисторов.

Переключение групп ламп происходит при быстром переключении выключателя (вкл./выкл.), так на вход счетчика С поступают тактовые импульсы и на выходе появляются логические единицы. Алгоритм работы:

1. EL1 & EL
2. EL1 & EL3 & EL
3. EL1 & EL2 & EL3 & EL

Сброс счетчика происходит при подаче сигнала на вход R. Для этого нужно выключить SA1 на 15 секунд.

• Счетные импульсы формирует DD3.
• Первое включение, на выходе DD3 сформирован логический ноль, удерживается от C2.
• Короткое переключение разряжает конденсатор и на выходе DD3 появляется логическая единица. Происходит переключение элемента DD2.1 по переднему фронту на счетном входе. И так при каждом кратковременном размыкании SA2.

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

• заниженным сечением проводников;
• применением неизвестных сплавов вместо меди для изготовления проводников;
• низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

До сих пор не разобрался! Тогда смотри видео.

Способы использования полупроводников в управлении освещением люстры

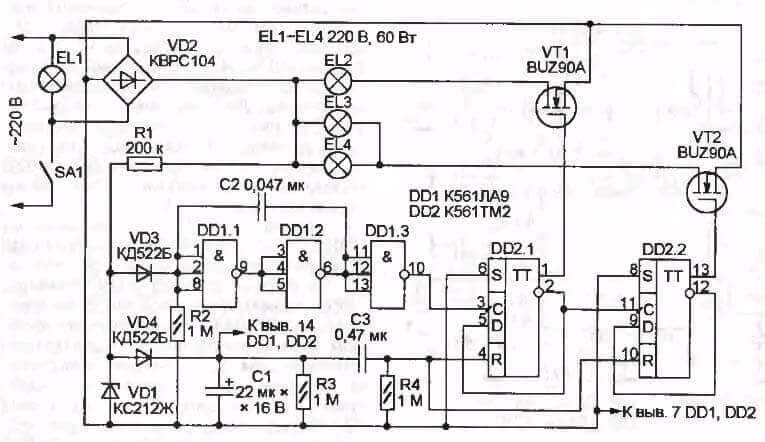

Использование транзисторов пользуется значительно большей популярностью. Их работоспособность отличается долгосрочностью, высокой частотой переключения. Несколько видов управления предоставлены для обзора и выбора. Управление на базе счетчика

Счетные импульсы лежат в основе управления освещением. Первый обычно отвечает за сброс счетчика. Повторный – за последовательное подключение ламп.

Каждое новое нажатие на выключатель активизирует новую пару или группу ламп. Чтобы сбросить со счетчика импульсы, достаточно выдержать паузу в треть минуты.

Сдвиговый регистр в системе управления

Принцип уже содержится в самом названии. Импульс, попадая на начальную точку С, передается далее по цепочке на D и 1.

Цепь ламп накаливания подключена и работает по принципу, как на примере со счетчиком.

Для поиска обрывов неисправной электросети используют специальные приборы для обнаружения скрытой проводки. Как альтернативный метод — это можно сделать с помощью радиоприемника или смартфона. Рассчитать уровень освещения помещений можно, зная показатели светового потока используемых ламп

На что обратить внимание при выборе стабилизатора напряжения, можно выяснить здесь

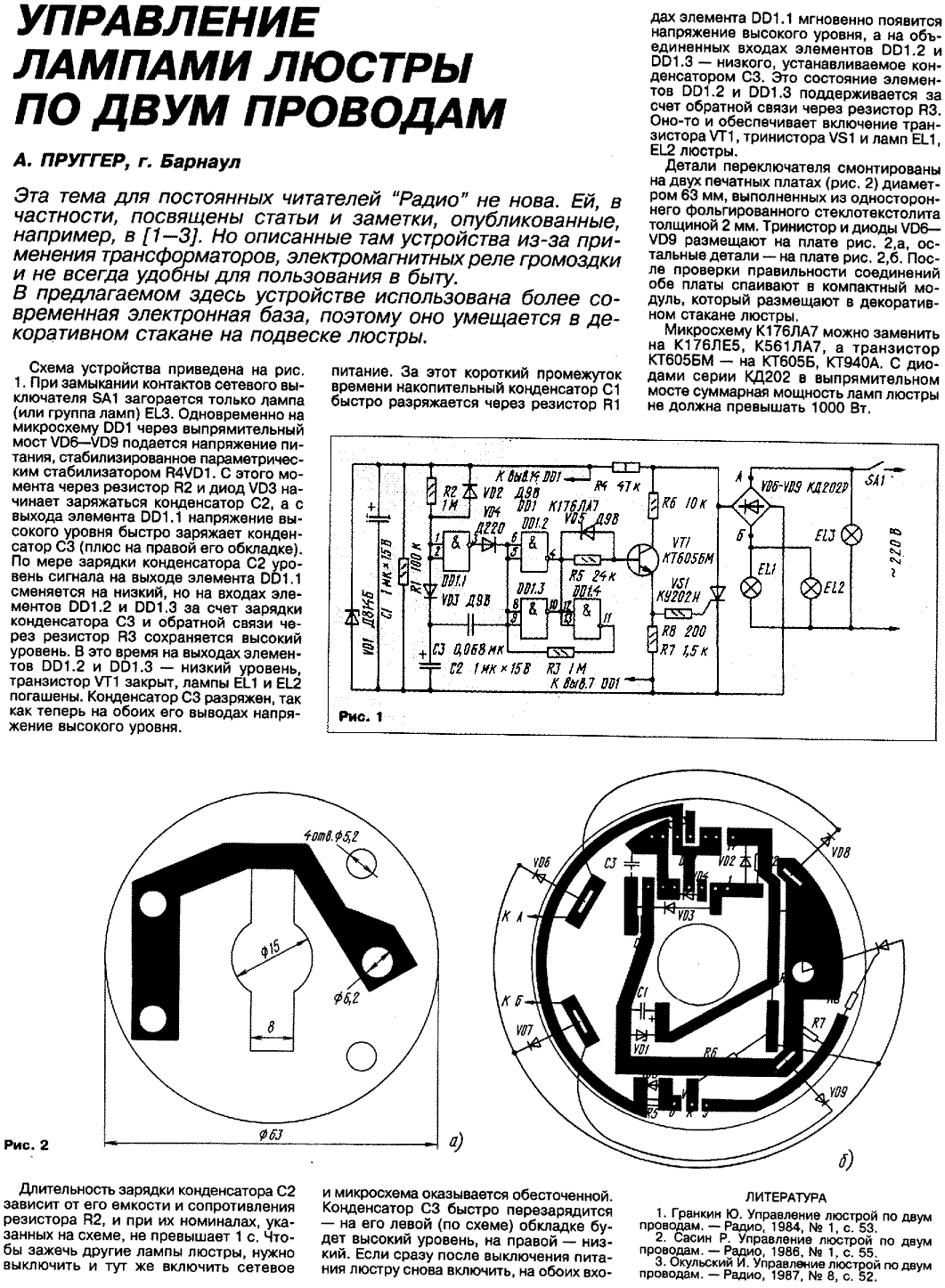

Система управления с тиристором

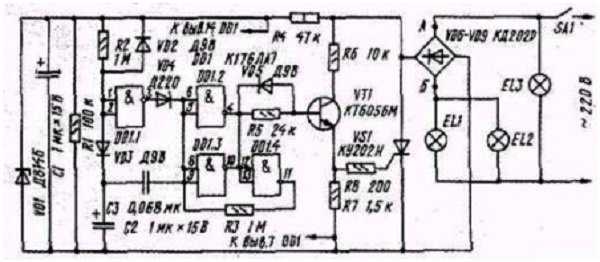

Выпрямитель VD6-VD9 питает всю схему управления. Когда выключатель переходит в положение «Вкл», загорается первая лампа в цепи EL3.
