380 вольт: проект электроснабжения частного дома 15 квт 3 фазы, трехфазное подключение

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготавливается в соответствии со стандартом IP 44 или IP67.

Преимущества и недостатки трехфазной системы электроснабжения

Для ввода электроэнергии в частный дом, чаще всего пользуются трехфазным питанием, так как оно выигрывает в сравнении с однофазным.

Такое питание может позволить:

использование трехфазных двигателей и других электроприемников;
при использовании большого числа электроприборов, существует возможность их распределения на три фазы, таким образом, уменьшая нагрузку на каждую из фаз;
допускает использование кабеля ввода с меньшим сечением;
в результате обрыва на одной из фаз, наличие света в доме все равно будет обеспечено;
значительно уменьшается риск пожаров.

И все-таки, наряду с такими положительными сторонами, имеется и ряд отрицательных моментов:

при трехфазном подведении электроэнергии, габариты электрощитка будут в разы увеличены

Это обусловлено размерами счетчика и устройства защитного отключения;
напряжение 380 вольт способно поразить человека смертельно, в то время как 220В гранично-допустимое безопасное напряжение;
монтажные работы, связанные с проводкой, будут намного сложнее;
особое внимание должно быть уделено проводке общего нуля, поскольку в случае его обрыва в фазах образуется перенапряжение, что неизбежно приведет к выходу из строя всех устройств на этой фазе;
схема проводки содержит намного больше линий, таким образом увеличивается необходимое количество автоматов.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

№1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
№2 — вдвигание конца жилы вглубь отверстия до упора;
№3 — установка в гнездо наконечника плоской отвертки;
№4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Подключение розеток

Особенность розеток на 380В в том, что они блокируют от несимметричного подсоединения, чтобы избежать КЗ. Контакты размещены под углом, они разные по размеру, с направляющими элементами.

Стационарные розетки на 380В выпускают следующих типов:

2Р+РЕ имеет два силовых (фазных) вывода и заземляющий;
3Р+РЕ или 3Р+N характеризуется тремя фазными выводами и одним для подключения заземления;
3Р+РЕ+N — есть места для подключения трех фаз, один — для ноля, еще один — для заземлителя.

В розетках предусмотрена блокировка от выключения под нагрузкой. Сила тока (25, 63, 125А), для которой эти розетки сделаны, значительная, а в изделиях нет дугогасящего эффекта. Изымать вилки под такой нагрузкой опасно в плане получения ожогов или перегорания розеток. Блокировка бывает электронного или механического типа.

Розетки присоединяют к питающему кабелю последовательно, параллельно или смешенным способом.

История прокладки

Еще в Древнем Египте женщины пытались собирать менструальную кровь с помощью сложенного в несколько слоев папируса. В записях Гиппократа упоминается, что древние римлянки подкладывали в одежды деревянные палочки, обмотанные тканью. С незапамятных времен в ход шли любые материалы: кожа животных, трава и мох, морские губки, шерсть, пепел, опилки , кусочки ткани. Некоторые женщины для этих целей использовали свернутую ткань, переложенную хлопковой ватой. В период Возрождения в моде были специальные мешочки, которые привязывались к поясу и закреплялись между ног. Вообще в древних писаниях практически невозможно найти никакой информации о том, как женщины справлялись с неудобствами, ведь чаще всего, особенно в сельской местности женщины не делали ничего, позволяя менструальной крови просто струиться по ногам . Так было вплоть до середины 19 века, когда появились первые прокладки индустриального производства. Этот «аппарат» для сбора крови крепился в виде пояса и туго облегал бедра и область между ног, ведь известно, что нижнее белье той эпохи было свободного покроя и в панталонах не смогли бы удержаться никакие подкладные материалы. Менструальный бандаж Янсена, а именно так называлось это устройство, получил патент в 1858 г., и с тех пор началось его коммерческое распространение. Однако этот продукт стоил так дорого , что прежде чем женщины смогли проникнуться его удобством и позволить себе его покупку, прошло несколько лет. В 1878 г. были запатентованы одноразовые прокладки Корффа, которые по-прежнему крепились к поясу. В следующие года почти ежегодно появлялись все новые производители этих интимных товаров, предлагая прокладки, крепящиеся к поясу. Прокладки в том виде, который мы знаем, были изобретены лишь в 70-х г.г. 20 века, найдя отклик у массового покупателя лишь к девяностым.

Возможные схемы подключения для трехфазной розетки

Безопасный вариант монтажа разъемов с пятью контактами

На практике применяют два варианта использования защит:

только автоматическим выключателем;
автоматом и УЗО.

Поясним их подключение иллюстрациями.

Схема защиты розетки автоматическим выключателем

Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.

Защитный проводник РЕ монтируется безразрывным методом цельным куском провода от своей шины в квартирном щитке напрямую к заземляющему контакту у розетки.

Схема защиты розетки автоматическим выключателем с УЗО

При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.

Дифференциальный выключатель монтируется на место автоматического. В результате вся предыдущая схема подключения остается без изменений, но в нее добавляется защита от появления тока утечки.

Безопасный вариант монтажа розетки с 4 контактами в пятипроводную схему

Здесь делается небольшое упрощение, связанное с подключением защитного нулевого провода. Поскольку на вилке и розетке нет для него места, то РЕ проводник напрямую прокладывается и подсоединяется к корпусу электрического трехфазного потребителя.

Способ вполне нормально подходит для стационарно установленных электрических плит или станков с асинхронными двигателями. Когда же возникнет необходимость переместить электрический прибор, например, трехфазную сварку на более удобное место, то для обеспечения ее безопасного использования придется решать вопрос переподключения защитного нуля.

После сборки электрической схемы с трехфазной розеткой и вилкой их необходимо проверить измерениями сопротивлений и напряжений.

Важно это выполнить до подключения к сети

Какой выбрать котел электрический 380 или 220в

С грядущим годом всё большее количество жителей городов стремятся обеспечить себе комфортные условия проживания. ситуация обостряется с наступлением осенней и зимней поры. За окном температура воздуха постепенно понижается, поэтому самое время задуматься о полноценном обогреве комнат в любимом месте проживания.

Основным источником производительности тепла в апартаментах является электрический котел. Его преимущества можно обозначить так:

Стоимость обслуживания практически одинаковая в сравнении с другими типами отопительного оборудования.
Процесс работы происходит практически бесшумно, нежели в работе с газовыми котлами.
Нет необходимости в монтаже дымохода, как например, при установке твердотопливного котла.

Схема электрокотла и потребления тепла проживающими выглядит следующим образом. Она состоит из самого котла, нагревательного элемента, а также циркуляционный насос, радиатор или коллектор. Сплочённая работа вышеуказанных элементов способствует полноценному обогреву квартиры или дома. Только качественная техника сможет справиться с таким заданием. В противном случае, дополнительно придётся утеплять фасад дома, ставить металлопластиковые пакеты, менять батареи и приобретать другие обогреватели. Вывод очевиден: намного выгоднее приобрести мощный электрокотел для дома.

Ассортимент, который можно встретить

Более опытные пользователи поделятся информацией о том, какой мощностью лучше выбирать электрокотел для отопления дома. Если вести речь о котлах небольшой мощности, тогда следует выделить два вида – это однофазные и трёхфазные модели. Первые обладают всеми известной мощностью 220В, вторые слегка увеличенным показателем – 380В. Поэтому если вам предлагают эл котлы больше 12 кВт, значит изделие трёхфазное. Кроме этого, дополнительно электрокотел классифицируется по типу объекта – квартирный, коттеджный, полупромышленный и промышленный.

Подробности о покупке электро оборудования

digl.zakupka.com

Подключение розеток

Стационарные розетки на 380В выпускают следующих типов:

2Р+РЕ имеет два силовых (фазных) вывода и заземляющий;
3Р+РЕ или 3Р+N характеризуется тремя фазными выводами и одним для подключения заземления;
3Р+РЕ+N — есть места для подключения трех фаз, один — для ноля, еще один — для заземлителя.

Розетки присоединяют к питающему кабелю последовательно, параллельно или смешенным способом.

Требования для подключения 380 вольт

Нормы подсоединения участка прописаны в тексте Федерального закона №35 «Об электроэнергетике» от 26.03.2003 (статьи 20 – 26), отредактированном 27.12.2019. Работа электросетевых фирм регламентируется ФЗ №135 «О защите конкуренции» от 26.07.2006.

Пример ТУ

Основные правила:

пользователь не может самостоятельно подсоединить электричество к дому, нужна энергопоставляющая организация;
подключение возможно после выполнения требований ТУ;
используют кабели с алюминиевыми (не меньше 16 мм²) или медными (не меньше 10 мм²) жилами, под землей прокладывают бронированный кабель;
при воздушном подсоединении кабель не провисает над дорогой ниже 6 м, над тротуарами — ниже 3,5 м;
подземная линия заглубляется на 0,7 – 1 м или ниже;
ввод в жилище — не ниже 2,75 м от земли;
приборы, установленные до счетчика электричества должны иметь возможность пломбировки.

Как оформить разрешение

Потребитель имеет право подсоединения к любому объекту электрохозяйства в пределах 300 м от участка (опоры ЛЭП, трансформаторные подстанции, кабельные магистрали). Договор заключают на новое подключение, повышение мощности или перенос точки ввода.

Перечень проектных документов:

план участка в общей панировке застройки;
схема присоединения приемников электроэнергии;
схема внутренней разводки;
ППР по подключению.

Заявление пишут в офисе компании, или подают в личном кабинете, через сайт.

К заявке подают сведения:

ФИО подателя заявки;
адрес подключаемого участка и фактического нахождения пользователя;
срок разработки проекта и время ввода в работу;
разделение по мощности между фазами;
наибольшая требуемая мощность;
вид нагрузки.

Об окончании подготовки владелец извещает компанию, в ответ электросеть проверяет соответствие ТУ и фактических работ в присутствии представителя снабжающей организации поставщика. Составляют акт о соответствии (в течение 3 суток), владелец участка ставит в документе подпись в течение 5 суток. Далее следуют: соглашение о технологическом подсоединении, договор о поставке электричества. После этого на участок подают 380В.

Зачем нужны «три фазы»?

Это действительно хороший вопрос.

Вообще говоря, не такое уж и больше количество потребителей электроэнергии, которые могут быть использованы в частном доме, требуют напряжение в 380В.

Если не ударятся в разного рода экзотику, то список этот может выглядит так:

электроотопительный котел мощность от(примерно) 9 кВт и выше
водяной насос для глубокой скважины
электропечь для сауны мощностью от(примерно) 5 кВт
полупрофессиональное оборудование для мастерской(токарный или фрезерный станок, хорошая циркулярка)

В принципе, все вышеперечисленное можно найти и в варианте 220В. Однако 380В будет лучше – мощнее, проще, надежнее, экономичнее.

Так вот, если вы не планируете в доме ничего из вышеперечисленного, то 380В, видимо, вам не нужны.

Ну а если все-таки решаете выбрать три фазы исходя из соображений, а вдруг в будущем пригодится, то стоит иметь ввиду одно важное обстоятельство – выдаваемая на дом мощность делится равномерно между тремя фазами. И если одна из фаз будет перегружена относительно остальных, возникает явление под названием«перекос фаз»

Последствием может быть выход из из строя электроприборов, подключенных к сети дома

Чтобы этого избежать, необходимо равномерно загружать каждую из фаз

Последствием может быть выход из из строя электроприборов, подключенных к сети дома. Чтобы этого избежать, необходимо равномерно загружать каждую из фаз.

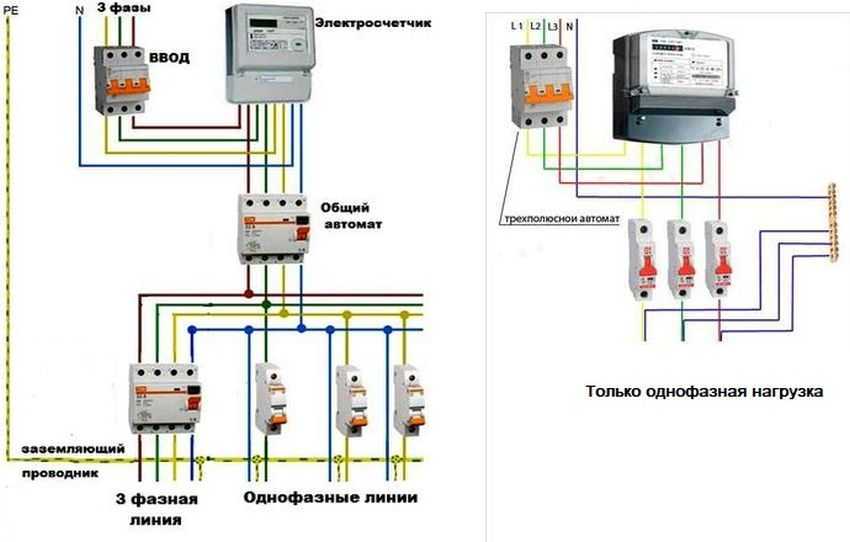

Чтобы было понятнее, рассмотрим схему подключения 380В.

На вводе здесь общий автомат на все три фазы. Далее по два провода – одна из фаз и«ноль», идут к примерно равным по совокупной мощности группам потребителям. Потребитель, который нуждается в трехфазном питании(в рассматриваемом случае это электронагреватель в сауне), подключен к кабелю с четырьмя проводами.

Так вот, если исходить из того, что на дом выделено 15 кВт мощности, то выходит, что мощность каждой из групп потребителей, подключенную через пару«фаза» плюс«ноль» приведенной выше схемы, должна быть не больше 5 кВт. Или даже меньше, если учитывая наличие«трехфазного» потребителя. В противном случае, при перегрузке одной из фаз будет«выбивать» вводной автомат и отключаться электричество во всем доме.

Соответственно, проведя в дом трехфазное электричество, дальше надо будет подумать, как грамотно сделать разводку кабеля, чтобы нагрузка на каждую из фаз была бы примерно одинаковой.

Неприятным обстоятельством здесь является то, что некоторые потребители, например хорошая электрическая варочная поверхность или духовой шкаф имеют мощность больше 5 кВт. В таком случае надо выбирать оборудование, которое может быть подключено к трехфазной линии. Придется протянуть отдельную линию с отдельным автоматом. А это дополнительные расходы.

Тут и возникает вопрос, а нужно ли это все? Может быть проще ограничиться 220В?

Впрочем, как обычно в таких случаях, можно найти и положительные моменты. Если вы продумаете разводку так, чтобы на каждую из линий приходилось не более 5 кВт, то это улучшит электробезопасность дома. Меньшая мощность на каждой из«веток» означает и меньшую силу тока, меньший износ проводов и контактов. В общем, есть над чем подумать.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

Договор с энергоснабжающей организацией.
Акт осмотра имеющегося электрооборудования.
Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов

Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более

Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Необходимость трехфазного подключения

В однофазной сети часто единственная фаза перегружается за счет использования мощных агрегатов, которых в современном жилище становится все больше. В результате из строя выходят подключенные электроприборы, создается аварийная ситуация, грозящая пожаром.

На входе в дом всегда есть три фазы, которые распределяются в комплекте фаза-нуль. Пары питают равные по мощности группы нагрузок. Если на жилой дом положено 15 кВт мощности, то на каждую группу приходится не больше 5 кВт. При несоблюдении правила автоматические выключатели будут срабатывать при перегрузке линии.

Если потребители в доме суммарно требуют больше 15 кВт, нужно трехфазное подключение

Техника, требующая подключения трехфазной линии:

отопительный котел на электричестве в большом доме может забирать около 9 кВт;
водяная помпа, работающая на глубокой скважине;
электрическая печь для бани, сауны большой мощности (от 5 кВт);
варочная плита, духовой шкаф;
оборудование частной мастерской при доме, например, фрезерный и токарный станки, циркулярная пила, сварочный аппарат, отбойный молоток.

Такие агрегаты можно найти с подключением на 220В, но 380В надежнее, мощнее, экономичнее. Современные приспособления повседневного применения могут быть рассчитаны именно на 380В, например, мотор на воротах гаража, въезда во двор.

Три фазы нужны, если на участке есть трехфазные двигатели, которые не предназначены для функционирования в однофазном регламенте. Как вариант, организация такого ввода необходима при одновременном пользовании многими электрическими приборами, например, развернуто хозяйство, налажено частное производство.

Плюсы и минусы трехфазного подключения

Экономное использование электричества

Малая материалоемкость трансформаторов и силовых кабелей

Равномерное распределение нагрузки

Двигатели синхронного и асинхронного тока показывают высокий КПД

Есть возможность получить одновременно линейное и фазное напряжение в одной установке

Вероятность снижения мерцания ламп и стробоскопического эффекта люминесцентных светильников

При аварии отгорает одна или две фазы, но для питания есть возможность временного резервного подключения

Три фазы требуются, если не хватает однофазной линии, но в этом случае легче запросить увеличение лимита

Необходимо равномерное распределение нагрузки между фазами

Требуется новый распределительный щит и комплектующие к нему

Повышается опасность поражения электротоком, т. к. в сети есть не только однофазное напряжение, но и линейное

Как подключить 380 вольт в частный дом?

Подключение электричества к частному дому – процесс, объединяющий юридическую и техническую части дела. Трехфазный ввод в дом предоставляет некоторые преимущества в эксплуатации. Это удобство подключения напрямую асинхронных электродвигателей, и возможность подключения мощных энергопотребителей: электрокотлов, бойлеров, систем кондиционирования.

Оформление разрешительной документации

Выбирая тип ввода, необходимо убедиться в технической возможности трехфазного подключения. Если технически это осуществимо, следует обратиться в ближайшую электроснабжающую организацию, за получением технических условий. При этом потребуются следующие документы:

заявка на подключение;
план участка, с расположением энергоприемников, или проект электроснабжения;
документы, подтверждающие право собственности на дом (участок);
разрешение на строительство, если технологическое подключение осуществляется на этапе строительства;
доверенность, если документы подает представитель заказчика.

Энергоснабжающая организация выдает технические условия, которые должны быть выполнены домовладельцем. В границах участка, работы выполняются самостоятельно, или за собственные средства, за его границами – сетевой компанией. После выполнения работ, указанных в техусловиях, представитель энергоснабжающей компании проводит осмотр и подключение дома к электросетям. Факт подключения подтверждается актом о его выполнении. Соответствующим актом разделяется и эксплуатационная ответственность сторон. Заключение (или изменение) договора энергоснабжения, завершает юридическую процедуру.

Ввод трехфазного напряжения в строение

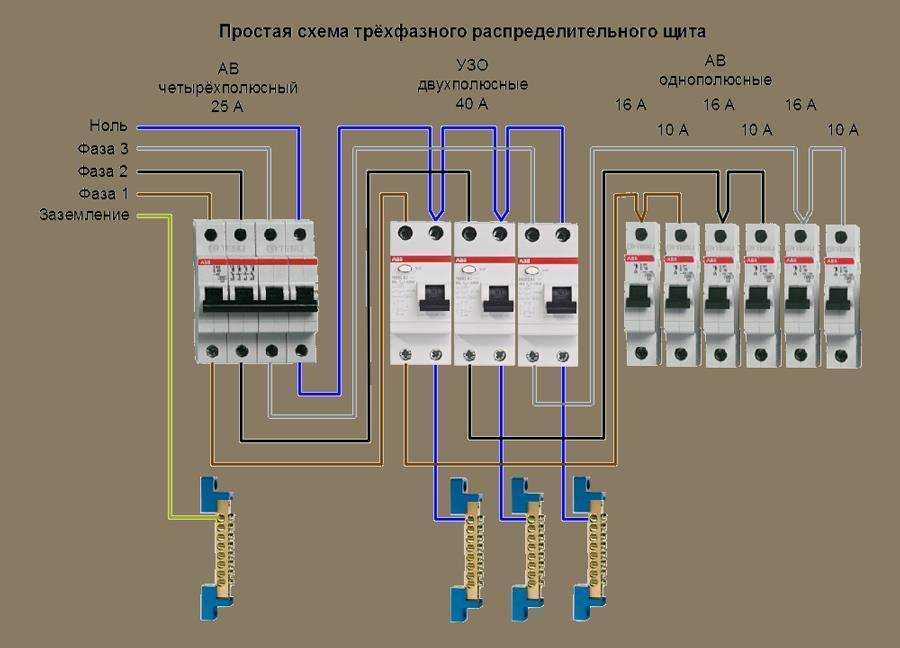

Устройство трехфазного распределительного щита, сложнее, чем однофазного, и потребует больше места. Счетчик и четырехполюсной вводной автомат, имеют большие габариты, чем при вводе 220 В. Также следует предусмотреть место для установки УЗИП (устройств защиты от импульсных перенапряжений) и защиту от перенапряжения 380 В (актуальна при авариях на нулевом проводнике сети). В щит заводится и шина защитного заземления. Вводное УЗО выполняет противопожарную функцию, его номинал выбирается 300 мА.

Отходящие линии

Отходящие линии могут быть как однофазными, на 220 В, для питания бытовых устройств и сети освещения, так и трехфазными. Последними запитываются линии питания асинхронных электродвигателей, электрокотлы, мощные системы кондиционирования. Такая линия может быть отведена для электропитания отдельно стоящего гаража или мастерской.

Перед распределением отходящих линий 220 В, проверьте напряжения на всех трех фазах. За городом, в сельской местности, нередки случаи, когда одна и фаз просажена. и напряжение на ней ниже, чем на других. Не стоит перегружать ее, подключая мощные энергоприемники. Бытовые приборы, критичные к пониженному напряжению (холодильник, стиральная машина), также лучше подключать к фазам со стабильным напряжением.

Для защиты однофазных отходящих линий, применяются однополюсные или двухполюсные автоматические выключатели. Преимущество последних в том, что при срабатывании они отключают не только фазный проводник, но и рабочий ноль. При некоторых авариях сети, на нулевой проводник может подаваться значительное напряжение.

Для разрыва ноля при аварии, нельзя использовать два независимых однополюсных автомата! При таком схемном решении, велика вероятность того, что автоматический выключатель на нулевом проводнике сработает первым. В этом случае, токоведущие части приборов останутся под напряжением, что может привести к поражению электрическим током!

Выбирая между однофазным и трехфазным подключением, оцените ваши потребности и возможности энергоснабжающей компании. Подключение дома к сети 380 В, сложнее технически и дороже, а потому, не во всех случаях оправдано.
