Рмм-47: принцип работы, характеристики, схема подключения

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

Конденсатор подключают к выводам пусковой и рабочей обмоток.

В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

Здесь получается, что:

главная обмотка работает напрямую от 220 В;
вспомогательная — только через емкость конденсатора.

Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.

Где взять номиналы главного и вспомогательного конденсаторов?

Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

Владелец видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

принцип работы, характеристики, схема подключения

В электросетях происходят аварии, независимо от того насколько давно они проложены. Из-за этого наблюдаются скачки напряжения, перекосы фаз, а в некоторых домах наблюдается постоянно повышенный или пониженный уровень напряжения. Есть разные способы защиты от этого явления, одним из которых является установка расцепителя максимального и минимального напряжения. Таким устройством является РММ-47, обзор которого, а также описание характеристик и схемы подключения предоставлены на портале «Самэлектрик».

Что это такое

РММ-47 – это расцепитель максимального/минимального напряжения. Это дополнительное устройство, которое работает в паре с выключателем нагрузки или автоматическим выключателем. Его ширина чуть меньше 18 мм, это значит, что он в щите занимает место равное одному модулю.

Его технические характеристики:

Основное, на что нам нужно обратить внимание, так это на характеристику «Напряжение срабатывания»:

Минимальное — 165 +-10% Вольт.
Максимальное — 265 +-10% Вольт.

Это значит, что расцепитель сработает при достижении одного из указанных пределов с погрешностью в 10%, сохранив защищаемую цепь.

У расцепителя РММ-47 нет возможности регулировки порога срабатывания. Всё что доступно пользователю – это кнопка «ВОЗВРАТ» для освобождения исполнительного механизма и возврата коммутационного аппарата в исходное состояние.

Назначение расцепителя

РММ-47 используется для защиты электроустановок от высокого и низкого напряжения. Чаще всего такие ситуации возникают в результате отгорания нуля и перекоса фаз в трёхфазной сети. Это устройство не защищает от высоковольтных импульсов в сети. Его назначение – отслеживать параметры питающей сети и давать команду на отключения питания потребителей.

Примечание: для защиты от импульсных скачков есть специализированные устройства, например, УЗИП – разнообразные защитные аппараты на основе варисторов.

В зависимости от схемы подключения, используя расцепитель максимального и минимального напряжения РММ-47 вы можете организовать защиту как конкретных электроприборов, так и всего объекта в целом, подключив расцепитель к вводному автоматическому выключателю.

Особенности монтажа

В отличие от реле напряжения у расцепителя РММ-47 нет своих силовых контактов, поэтому в характеристиках не указан номинальный ток. Он является приставкой или дополнительным устройством к автоматическим выключателям и выключателям нагрузки.

Для этого на боковой стороне большинства автоматических выключателей есть отверстие, которое обеспечивает подключение дополнительных устройств. На фото ниже вы можете увидеть, как получить к нему доступ. Для этого нужно провернуть заглушку и вынуть её из посадочного места.

В окошке вы видите часть взводного механизма автоматического выключателя. На левой грани РММ-47 есть выступающий штырь для механической связи расцепителя с приводом силовых контактов автоматов и выключателей нагрузки.

Этим и обусловлен принцип работы расцепителя РММ-47:

Электронная плата управления анализирует действующее напряжение в сети и сравнивает значение с установленными производителем настройками.
В случае отклонения более допустимых норм она посылает управляющий сигнал на соленоид, который в свою очередь механически связан с приводом для подключения автоматического выключателя.
Соответственно вместе со срабатыванием соленоида расцепителя отключится механически связанный с ним разъединитель. Чтобы вернуть аппараты в исходное состояние и подать энергию нужно нажать на кнопку «ВОЗВРАТ» и взвести флажок автоматического выключателя.

Следующее видео наглядно демонстрирует принцип монтажа подобных приставок для коммутационных защитных аппаратов:

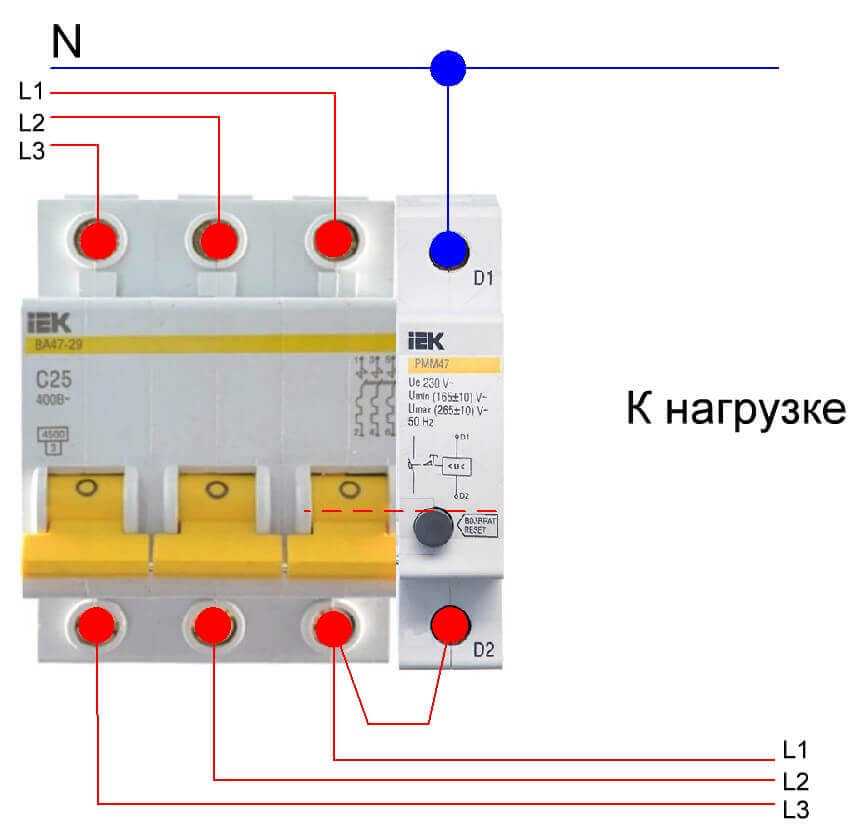

Схема подключения расцепителя минимального и максимального напряжения

Taralex:

06.01.2018 в 21:52

Не так все сложно, как кажется. Вот как у меня сделано. У меня несколько однофазных автоматов на групповом щитке, расчитанные по току на разные присоединения. Сначала у меня не было вводного автомата, поэтом фаза после счетчика, сразу разводилась шлейфом по всем этим автоматам. Потом я купил автомат ВА-47-63 (С40), совместимый с РММ-47 (EKF). Пересадил фазу после счетчика на этот автомат ВА-47-63 (С40), а шлейф на автоматы присоединения, подключил после этого вводного автомата ВА-47-63. Естесственно автомат ВА-47-63 (С40) рассчитан на максимальную нагрузку всей квартиры, которая чуть ниже номинала автомата Iном = 40 А. Потом надумал купить расцепитель РММ-47 (ЕКF). Сказано — сделано! Запитал один зажим фазой, а другим нулем. Почему так небрежно сказал? Да, потому что РММ-47 по-фиг, на какой зажим подавать фазу, а на которую ноль. Потому что в РММ-47 электронная платка. И легко догадаться, что там должен быть выпрямитель, типа моста. А, короткие перемычки всегда красивше выглядят — монтаж более профессиональный. Можно, конечно, подать фазу до вводного автомата ВА-47-63… Ничего страшного, потому от номинального напряжения 230 В, он не сгорит. А, от пониженного напряжения (около Umin =170 В), тем более, не должен сгореть. Но, и при повышенном напряжении, еще не достигшем Umax =270 В, тоже не должен сгореть. Потому что нет никакой гарантии, что напряжение повысится, но так и не достигнет порога срабатывания (РММ-47 не сработает) и будет так держаться долго. Так что, РММ-47 должен быть учитывать и такой режим, потому что не всегда напряжение сети, как по заказу, скакнет, прям, сразу до срабатывания РММ-47. Ноооо…, как говорится, береженного Бог бережет. Тем более такое соединение нисколько не влияет на надежность срабатывания блока РММ-47 и ВА-47-63. По-любому фазу на РММ-47, я всегда подаю после автомата ВА-47-63. И вот почему. Не надо забывать, что расцепитель РММ-47, своим поводком действует механически на защелку автомата ВА-47-63. А, это поводок подействует , только тогда, РММ-47 уже заведомо сработает — его дальнейшее состояние не будет иметь никакого значения. Тем более, тут еще есть огромный запас времени, за которое поводок должен подействовать на защелку автомата ВА-47-63. Так, что тут никаких проблем нет, потому что РММ-47 заведомо успеет надежно сработать, прежде чем автомат ВА-47-63 отключится и снимет питание с РММ-47. А, польза от такого подключения вот какая. Никто не может предсказать от чего произошло повышение напряжение в сети. Может легко оказаться, что при замыкании любой фазы на землю, отгорит общий нулевой провод подъезда. Тогда напряжение на неповрежденных фазах, от которых запитаны другие квартиры скакнет на длительное время до Umax = 380 В. У нас такое уже было. Все дорогостоящая аппаратура погорела у соседей. Моя квартира, оказалась запитанной от поврежденной фазы…, слава Богу. Поэтому ничего не сгорело. Но это меня сильно напугало, потому что два раза такого везения не будет. Поэтому я и поставил РММ-47. И рад, потому что он меня несколько раз выручал. И наконец. Прежде чем установить РММ-47, я его нещадно испытал на срабатывание при всех возможных соединениях, как пониженном, так и при повышенном напряжении от обычно ЛАТРа. Пониженным напряжением, как обычно при нормальном использовании ЛАТРа. А, для обеспечения повышенного напряжения, мне пришлось над ЛАТРом поиздеваться — подключить, его как повышающий ЛАТР — шиворот на выворот.

1) Ввожу ручкой ЛАТРа на максимальное возможное напряжение (250 В)

2) К входным зажимам ЛАТРа подключаю блок РММ-47 и ВА-47-63

3) А на выходные зажимы ЛАТРа подаю из розеки

4) Аккуратно кручу ручку ЛАТРа к нулю. Напряжение на блоке РММ-47 и ВА-47-63, можно смело увеличивать, хоть, до 350 В. Синусоида не искажается от перенасыщения (ЛАТР даже не гудит). Проверено осцилографом. Да, искажение синусоиды не особо влияет на срабатывание РММ-47. Проверено.

Несколько слов о блинкерах. При срабатывания блока РММ-47 и ВА-47-63, казалось бы, нельзя узнать от чего произошло отключение: по току или напряжению. Но это только на первый взгляд. Если автомат ВА-47-63 отключается по току, то кнопка на РММ-47 не выскакивает. А, если произошло срабатывание по напряжению, то кнопка на РММ-47 выскакивает. Вот в кратце и все.

Ответить

Принцип работы

Чтобы защитить бытовую электрическую цепь от неблагоприятного воздействия, мастера используют качественные автоматизированные выключатели модульной конструкции. Большой спрос таких агрегатов возник на фоне того, что они обладают компактными размерами, а также легко устанавливаются и поддаются ремонту.

Внешне такие устройства представлены в виде обычного корпуса, изготовленного из термостойкой пластмассы. Основная кнопка включения и выключения расположена на лицевой поверхности. На задней панели находится фиксатор-защёлка для установки на DIN-рейке, а снизу и сверху — винтовые клеммы.

В обычном эксплуатационном режиме через агрегат проходит ток, меньший или равный номинальному значению. На верхнюю клемму поступает питающее напряжение от внешней сети (этот узел надёжно соединён с неподвижным контактом). Далее электричество подаётся на основной тепловой расцепитель, а уже после него — на нижнюю клемму и подключённую к ней сеть нагрузки. В экстренных ситуациях автоматический выключатель отсоединяет защищаемую цепь. За выполнение этой функции отвечает независимое устройство. Причиной такого срабатывания может выступать какая-либо чрезвычайная ситуация:

Перегрузка напряжения — короткое замыкание в цепи.
Возникновение сверхтоков — повышение в электросети силы тока, превышающего номинальный показатель выключателя.
Перепады напряжения.

Назначение

Таким образом, технические свойства, которыми обладают автоматические выключатели (краткое обозначение ВА), позволяют использовать их в следующих целях:

коммутирование электрических цепей;
защита электроустановок путём их автоматического отключения при возникновении аварийного значения тока.

ВА используются в электрических сетях и электроустановках всех уровней напряжения, однако, общепринятый термин «автоматические выключатели» подразумевает низковольтные аппараты, работающие в условиях до 1000 вольт.

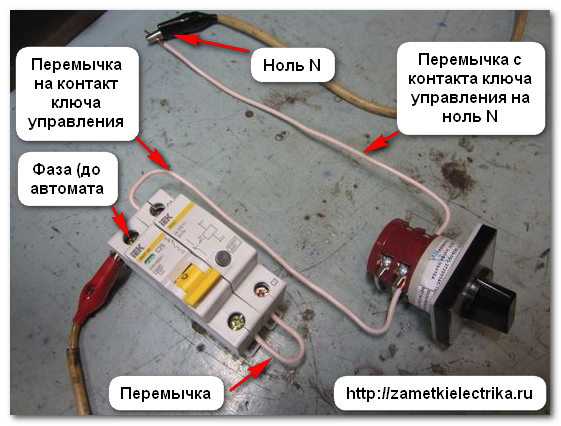

Применение и схема подключения независимого расцепителя рн47

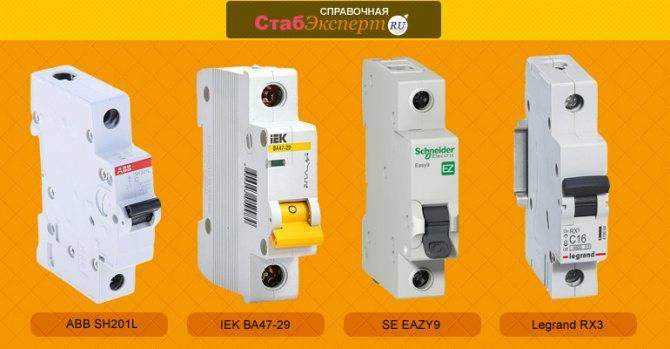

Часто встречаемые производители: ABB, IEK, Schneider-Electric, Legrand.

Те автоматы, что функционируют в сетях более высокого напряжения, называть «автоматическими» не принято что, конечно же, не вполне логично. Уровень автоматизации работы оборудования высокого напряжения обычно выше, чем низковольтного. Но главное не путаться в терминологии, чтобы понимать, о чём идёт речь.

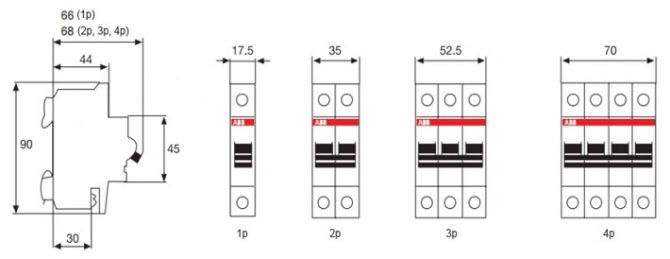

Габариты на примере ABB (мм) в зависимости от числа полюсов. Размеры могут отличаться от других производителей, например, высота бывает 80, 88, 90, 104 мм.

Особенности монтажа

Этим и обусловлен принцип работы расцепителя РММ-47:

Электронная плата управления анализирует действующее напряжение в сети и сравнивает значение с установленными производителем настройками.
В случае отклонения более допустимых норм она посылает управляющий сигнал на соленоид, который в свою очередь механически связан с приводом для подключения автоматического выключателя.
Соответственно вместе со срабатыванием соленоида расцепителя отключится механически связанный с ним разъединитель. Чтобы вернуть аппараты в исходное состояние и подать энергию нужно нажать на кнопку «ВОЗВРАТ» и взвести флажок автоматического выключателя.

Подведём черту

Поскольку РММ 47 является стандартной моделью, его аналоги выпускаются разными производителями. Среди них выделяют такие компании, как:

Российская компания «IEK».
Другой отечественный производитель «EKF».
Крупная фирма по производству электрического оборудования «TDM».

Данные приборы не являются обязательными предметами в электрических сетях, однако они рекомендованы к установке для большей безопасности сети. Если Вы переживаете за приборы электропотребления, лучше всё же выбрать реле напряжения для установки.

Реле помогут определить границы необходимой регистрации отклонений напряжений в сети и пороги срабатывания. Благодаря этому устройство можно подогнать под характеристики сети, которые всегда индивидуальны.

Однако невозможность регулировки значений порога срабатывания является минусом не для всех: для некоторых это плюс, так как прибор не требует больших знаний его эксплуатации.

Это основные моменты по работе расцепителя РММ 47. Теперь, когда Вы познакомились с работой устройства, можно решить, необходим ли подобный прибор вашей электрической сети.

Ступени срабатывания ЗМН

На практике применяются двухступенчатые системы защиты. Такой алгоритм работы позволяет разграничить реакцию ЗМН в зависимости от напряжения. Рассмотрим работу степеней срабатывания.

1-ая ступень.

Данная ступень защиты активируется при напряжении 70% от номинальной величины (Uном), временная задержка срабатывания устанавливается в диапазоне 0,5-1,5 сек, что соответствует параметрам токовых отсечек АВ. При срабатывании 1-й ступени защиты производится отключение неответсвенного оборудования.

2-ая ступень.

Ее срабатывание происходит при падении напряжения до 50% от номинала. При таких условиях автозапуск электродвигателей невозможен. Задержка активации 2-й ступени устанавливается в диапазоне 10,0-15,0 сек, после чего производится отключение ответственных двигателей. Такое время устанавливается, чтобы дать возможность автоматике подключить резервный источник питания или снизить оперативные токи путем отключения неответственного оборудования.

Достоинства

Устройства змн (реле, автоматические выключатели) имеют небольшие габариты, подходят для установки на стальную, алюминиевую или гальваническую рейку (DIN-рейку).
Некоторые модели подходят для включения в розетку. Пользователь может обеспечить защиту группе бытовых электроприборов, не изменяя конфигурацию проводки.
Доступность. Низкая стоимость позволяет использовать реле или группу реле простому обывателю, а не только на производстве.
Автоматика практически мгновенно реагирует на понижение напряжения в сети, отключая и обеспечивая бесперебойную работу механизмам.

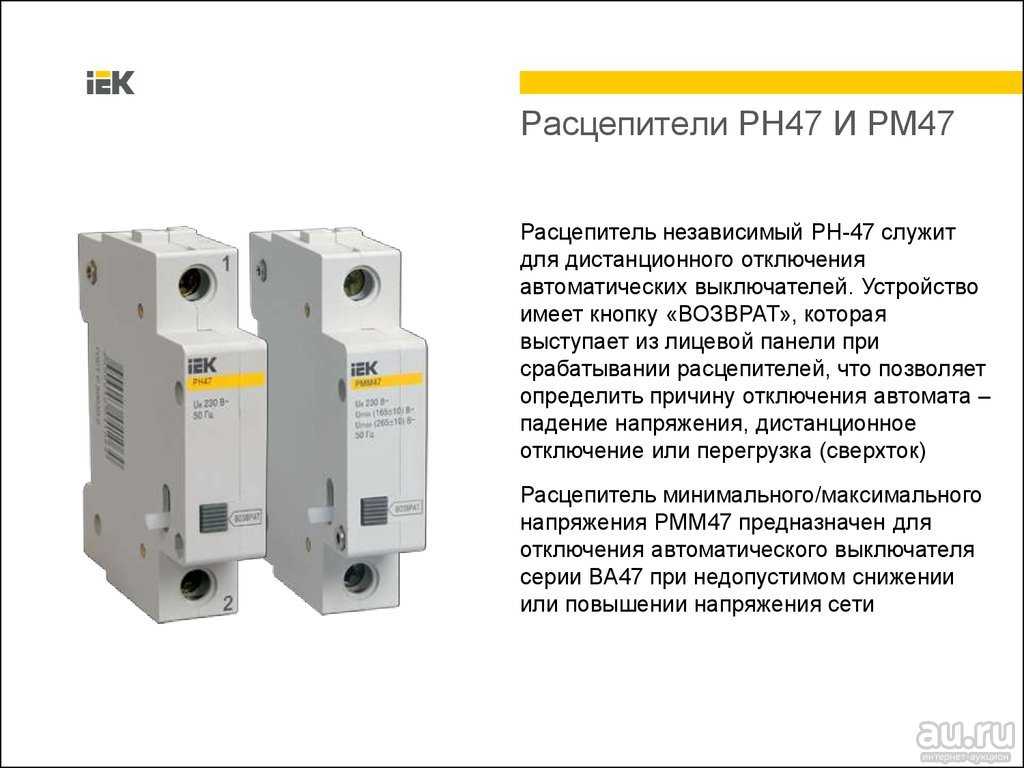

Расцепитель минимального/максимального напряжения типа РММ47 (2009)

Продолжая линейку устройств, защищающих от последствий обрыва нулевого проводника, компания «ИЭК» выводит на рынок очередное дополнительное устройство для автоматических выключателей серии ВА47. Это расцепитель минимально-максимального напряжения РММ47.

Эта новинка с изюминкой, которой нет в других устройствах: при минимальных габаритах РММ47 имеет максимальное функциональное наполнение. По сути, в одном корпусе объединено несколько устройств. Это минимальный расцепитель, максимальный расцепитель, а при настройке на определенный режим работы РММ47 может выполнять функцию независимого расцепителя.

Назначение и область применения

Цитата из паспорта: «Расцепитель минимального/максимального напряжения типа РММ47 ТМ IEK (далее – РММ) предназначен для комплектации автоматических выключателей серии ВА47 и вы* полняет функцию отключения выключателя при недопустимом снижении или повышении напряжения питающей сети». Т.е., говоря обычным языком, защищает нагрузку, если питающее напряжение выходит за допустимые для питающей сети пределы (что может повлечь за собой выход из строя питаемого оборудования).

Причины возникновения отклонений за допустимые рамки могут быть различны, но наиболее вероятной причиной их появления в жилых и офисных зданиях является обрыв нулевого проводника на входе в распределительный щит. Процессы, происходящие в электрических цепях потребителей, уже не единожды рассматривались в материалах «Вестника», поэтому останавливаться на них не будем. Перейдем к собственно устройству.

По своим характеристикам расцепитель РММ47 TM IEK соответствует требованиям технических условий ТУ 3429-02318461115-2008 (см. табл. 1).

Нормальными условиями эксплуатации расцепителя являются:

диапазон рабочих температур окружающего воздуха от -40 до + 50°С;
высота над уровнем моря – не более 2000 м;
относительная влажность 80% при 25°С;
рабочее положение в пространстве – вертикальное с возможным отклонением в любую сторону до 90°;
группа механического исполнения М4 по ГОСТ 17516.1.

Внешне РММ47 ничем, кроме маркировки, не отличается от прочих дополнительных устройств из перечня для модульной серии ВА47, предназначенных для автоматического отключения по внешнему условию (независимый расцепитель, минимальный расцепитель и т.п.). Т.е. габаритные размеры и способ присоединения к автоматическому выключателю такой же. Каждое устройство комплектуется набором необходимых крепежных элементов, как прочие доп. устройства.

Монтаж и эксплуатация

Монтаж и подключение расцепителя должны осуществляться только квалифицированным электротехническим персоналом.

Проектировщики должны помнить, что модульное оборудование устанавливают в электрощитах со степенью защиты не ниже IP30 по ГОСТ 14254.

ВНИМАНИЕ! Расцепитель предназначен только для работы с однополюсными, двухполюсными, трехполюсными выключателями типа ВА47-29, ВА47-29М, ВА47-100. Он не предназначен для работы с четырехполюсными выключателями!. РММ47 оснащен устройством индикации срабатывания защиты (см

рис. 1)

РММ47 оснащен устройством индикации срабатывания защиты (см. рис. 1).

При срабатывании защиты по минимальному/максимальному напряжению либо при срабатывании защиты автоматического выключателя, нажимная кнопка «Возврат» на лицевой панели расцепителя переходит в отжатое положение и расцепитель блокирует механизм взвода автоматического выключателя. Для повторного включения автоматического выключателя необходимо нажать кнопку «Возврат».

Устройство РММ47 выполнено из высококачественных материалов. Оно выдержало множество различных испытательных процедур и доказало свою надежность. Это позволяет компании «ИЭК» указывать гарантийный срок эксплуатации РММ47 5 лет с момента его продажи при условии соблюдения потребителем условий транспортирования, хранения и эксплуатации.

Таблица 1 Основные технические параметры расцепителя

Номинальное рабочее напряжение Ue, В	230
Номинальная рабочая частота, Гц	50
Напряжение срабатывания, В	минимального расцепителя	165±10
максимального расцепителя	265±10
Диапазон рабочих напряжений*, В	50275
Типы совместимых автоматических выключателей	одно-, двух-, трехполюсные ВА47-29, ВА47-29М, ВА47-100
Сторона присоединения к автоматическому выключателю	правая

Недостатки твердометаллических контактов.

Наиболее характерные недостатки твердометаллических контактов следующие:

1. С ростом длительного номинального тока возрастают необходимое значение контактного нажатия, габариты и масса контактов. При токах 10 кА и выше резко увеличиваются габариты и масса аппарата в целом.

2. Эрозия контактов ограничивает износостойкость аппарата.

3. Окисление поверхности и возможность приваривания контактов понижают надежность аппарата. При больших токах КЗ контактные нажатия достигают больших значений, что увеличивает необходимую мощность привода, габариты и массу аппарата.

По сравнению с твердометаллическими ЖМК обладают следующими преимуществами:

1. Малое переходное сопротивление и высокие допустимые плотности тока на поверхности раздела жидкий металл — электрод (до 120 А/мм2), что позволяет резко сократить габаритные размеры контактного узла и контактное нажатие, особенно при больших токах.

2. Отсутствие вибрации, приваривания, залипания и окисления контактов ‘при их коммутации.

3. Высокая механическая и электрическая износостойкость ЖМК, что позволяет создавать аппараты с большим сроком службы.

4. Возможность разработки коммутационных аппаратов на новом принципе [автоматический

восстанавливающийся предохранитель благодаря свойствам текучести жидкого металла.

5. Возможность работы ЖМК при высоких внешних давлениях, высоких температурах, в глубоком вакууме.

Необходимо отметить и недостатки ЖМК:

1. Обычно применяемые контактные материалы галий и его сплавы с другими металлами требуют подогрева контактов до момента включения, так как температура окружающей среды может быть ниже температуры затвердевания этих материалов.

2. Большинство аппаратов с ЖМК требуют определенного положения в пространстве и подвержены влиянию сторонних механических воздействий (ударов, вибраций), что затрудняет их применение.

Уставка реле перегрузки по току отключения (Irth или Ir)

За исключением небольших автоматических выключателей, которые легко заменяются, промышленные автоматические выключатели оснащаются сменными, т.е. заменяемыми реле отключения максимального тока. Для того чтобы приспособить автоматический выключатель к требованиям цепи, которой он управляет, и избежать необходимости устанавливать кабели большего размера, отключающие реле обычно являются регулируемыми. Уставка по току отключения Ir или Irth (оба обозначения широко используются) представляет собой ток, при превышении которого данный автоматический выключатель отключит цепь. Кроме того, это максимальный ток, который может проходить через автоматический выключатель без отключения цепи. Это значение должно быть обязательно больше максимального тока нагрузки Iв, но меньше максимально допустимого тока в данной цепи Iz (см. Практические значения для схемы защиты).

Термореле обычно регулируются в диапазоне 0,7-1,0 In, но в случае использования электронных устройств этот диапазон больше и обычно составляет 0,4-1,0 In.

Пример (рис. H30):Автоматический выключатель NS630N, оснащенный расцепителем STR23SE на 400 А, который отрегулирован на 0,9 In, будет иметь уставку тока отключения: Ir = 400 x 0,9 = 360 А.

Примечание: для цепей, оборудованных нерегулируемыми расцепителями, Ir = In.Пример: для автоматического выключателя C60N на 20 А Ir = In = 20 А.

Рис. H30: Пример автоматического выключателя NS630N с расцепителем STR23SE, отрегулированным на 0,9In (Ir = 360 А)

Модели на 20 А

Расцепители на 20 А часто применяются для фазовых выключателей. Параметр порогового напряжения у моделей находится в районе 220 В. Некоторые модификации производятся со стабилизаторами

Также важно отметить, что на рынке представлены расцепители с системой защиты ИП20. Транзисторы в них применяются широкополосного типа

Все это говорит о том, что они могут выдерживать большие перегрузки в цепи.

Подсоединение к щитку многих моделей происходит через кенотроны. Выпускаются они чаще всего двухконтактного типа. Проводимость тока у многих моделей не превышает 5 мк

Также важно отметить, что модели для вентиляционных систем производятся с конденсаторными модуляторами. В некоторых случаях они монтируются с расширителями

Для дистанционного управления выключателями они подходят отлично.

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.
