Как собрать трехфазный электрощиток самостоятельно

Рекомендации по распределению нагрузки в коттедже

При этом следует учитывать и разделять однофазную и трёхфазную нагрузки. Это могут быть освещение и розетки, а трёхфазная — электрическая плита или котёл отопления

При подключении нагрузки важно равномерно распределить потребителей

Если этого не сделать, то на наиболее нагруженной фазе напряжение будет пониженное, а на других повышенное. Что отрицательно скажется на подключённых электроприборах. Так, лампочки на нагруженной фазе будут гореть вполнакала, а на других фазах ярко гореть или сразу перегорят.

Для обслуживания и ремонта электрических сетей в доме проще всего подключать группу потребителей на один автомат, а мощных, на отдельный со своим устройством защиты. Хотя это достаточно затратно, но при эксплуатации себя окупает.

Основным минусом является стоимость и габариты распределительного электрического щита для дома. Но в этом случае имеется возможность распределить нагрузку, опираясь на правило:

• Освещение и розетки в помещении подключают к разным автоматам. При неисправности помещение не окажется полностью обесточенным;
• Нельзя подключать баню, ванную и прачечную с «сухими» помещениями. Часто неисправности возникают в помещениях, имеющих повышенную влажность;
• Хозяйственные постройки и уличное освещение выделяют в отдельные группы;
• К мощным бытовым приборам подводят отдельные линии с собственными автоматами и защитой. Это такие приборы, как посудомоечная машина, электроплита, стиральная машина и т.п.;
• Ворота и охранное освещение подключают отдельно. К ним нельзя подключать никакую другую нагрузку.

Перекос фаз в трехфазной сети

Прямой опасности в этом никакой для вас нет. Есть только постоянно отключающийся трехфазный автоматический выключатель. Почему так происходит?

В трехполюсном автоматическом выключателе, например С 25 есть три однофазных автомата. Каждый из них выдерживает 25 А. То есть на каждую фазу приходится по 5 кВт мощности, отсюда и получается, что подключенная мощность к дому 15 кВт. Все три однофазных автоматических выключателя соединены в один и имеют единый рычаг.

Что происходит если распределить нагрузку по фазам в частном доме в случайном порядке? Рассмотрим на примере: на фазе «А» подключен весь свет, на фазу «В» подключен весь второй этаж розетки, а на фазу «С» первый этаж.

На втором этаже три спальни и мощные потребители отсутствуют. Современные светодиодные светильники также потребляет немного. А вот фаза «С» будет нагружена стиральной машиной, духовкой, микроволновкой, посудомоечной машиной, электрочайником и возможно еще пылесос, фен в ванне и многим чем еще.

Вы включили стиральную машину (1,7 кВт), на кухне включили разогреваться духовку (+2 кВт) и поставили в неё вкусную пиццу. Тем временем нужно немного пропылесосить (+2 кВт) вокруг стола т.к. рассыпался сахар и вскипятить чайник (+2 кВт). Итого 7,7 кВт, что вполне хватит «перекосить» трехфазный автоматический выключатель на 25 ампер.

Из-за общего рычага воздействия перегруженная фаза выбьет весь автомат. В итоге вместо возможности использования 15 кВт у вас останется только 5 кВт. Кстати о том

Как рассчитать нагрузку?

Для того чтобы правильно распределить нагрузку по фазам в загородном доме необходимо составить список особо мощных потребителей и хоть немного представить какие из них одновременно используются.

Для того чтобы было немного проще ориентироваться вот перечень наиболее мощных потребителей на, которые стоит ориентироваться при распределении нагрузки по фазам:

1. Варочная поверхность 7 кВт;
2. Духовой шкаф или духовка потребляет 2,5 кВт мощности;
3. Стиральная машина — 1,7 кВт;
4. Посудомоечная машина — 1,7 кВт;
5. Электрический чайник — 2 кВт;
6. Микроволновая печь — 1 кВт;
7. Пылесос — 2 кВт;
8. Утюг — 2 кВт;
9. Бойлер накопительный — 2 кВт;
10. Сплит-система — 1 кВт.

Теперь давайте вместе подумаем, что из этого будет работать совместно, а что вряд ли. И сделаем некую виртуальную модель как распределить нагрузку по фазам в частном доме. Для этого посчитаем возможную максимальную мощность.

Итак, как мы видим самое нагруженное помещение в доме — кухня.

Самая мощная в доме — варочная поверхность. Для загородного дома использовать необходимо трехфазную плиту, причем подключаем мы ее только на две фазы «В» и «С». Если мы задействуем только одну фазу, то мощности нам хватит только на две конфорки. Дальше поймете почему мы будем использовать только две фазы, а не три.

Все остальные розетки на кухне мы распределяем на фазу «А». Больше эту фазу мы не будем задействовать вообще. Это будет самая нагруженная фаза.

Однако и другую фазу мы не будем использовать на кухне. Исключение составит варочная поверхность, которая соединена по двухфазной схеме.

Это сделано для того, чтобы исключить появление двух разных фаз в соседних розетках. Тем самым мы обезопасим себя от возможности встречи с линейным напряжением. Это те 380 вольт, которые могут серьезно навредить здоровью. 220 вольт вообще не страшны по сравнению с 380 В. Запомните это.

Осталось совсем чуть-чуть. Бойлер вместе со стиральной машинкой подключаем через устройство защитного отключения на фазу «В».

Оставшееся оборудование вешаем на фазу «С».

Вот примерно так и распределяем нагрузку по фазам в частном доме.

Конечно, это приведена типовая схема распределения. Возможно, вы вообще не любите готовить и у вас есть только микроволновка. Также все относительно по поводу котельного оборудования, но результат везде должен получаться одинаковый. Мощность электроприборов распределяется равномерно по трем фазам, желательно, чтобы двух разных фаз не было в одной комнате. Если так не получается разводите их по противоположным сторонам помещения.

Если при сборке распределительного щита поставить устройства защиты от перенапряжения с индикаторами напряжения и тока: можно в режиме онлайн увидеть какая фаза перегружена, а где нет нагрузки. Тоже самое можно сделать с помощью токовых клещей.

Однако правильно собрать щит на этапе строительства выйдет гораздо дешевле и лучше, чем перекраивать его после.

Заземление.

Вы говорите, что в щите его нет. Но. Что за стальная полоса внизу справа на фото 2?

Думаю, что эта полоса идет от контура заземления. Как он сделан, и есть ли он вообще — не знаю

Важно то, что он обязательно должен быть, его качество должно быть высоким (в идеале — провести нужные замеры сопротивления в соответствии с ПУЭ 1.7.59), а подключение — правильным

Цитата: «В поселке отключение электроэнергии 1-3 раза в мес и вообще электро не стабильно.»

Это говорит о том, что систему TN-C-S с повторным заземлением применять не стоит.

В данном случае мы по косвенным признакам видим, что это обоснованный случай применения системы заземления ТТ, в которой заземлитель и заземляющий провод РЕ нигде не подсоединяются к нейтральному проводнику N.

В том же пункте ПУЭ сказано про обязательность использования УЗО (по модному — ВДТ) в случае применения системы ТТ. Поговорим про это немного ниже.

Контур заземления должен быть один, и подключаться к электроустановке (домашней электросистеме) в одном месте — в щите учета на улице.

Как это реализовать сейчас? Нужно поставить в щите ещё одну шину (она будет называться «шина РЕ»), на которую подключить:

• Провод от заземлителя (заземляющий проводник),
• Защитные проводники на корпус и дверь щита, розетку, УЗИПы, и т.д.
• защитный провод РЕ на дом. В данном случае его сечение должно быть не менее фазного (10 мм2)

Шину РЕ лучше сделать не такой, какая уже установлена на нейтраль (на неё прикручен желто-зеленый провод N, что верно, но кабель менять ради этого нет смысла).

Лучше использовать распределительные блоки типа РБД-125 или РБД-160. Такие:

Вместо РБД можно использовать и кросс-модули.

Клеммник N, показанный на фото, тоже лучше заменить на РБД или кросс. Уж очень он хлипкий, а это может привести к обрыву нуля. Моя статья про то, чем отличается обрыв нуля в однофазной и трехфазной сетях:

С уличным щитом закончили, далее — мои мысли по домашнему щиту.

Схема Подключения Щитка В Квартире

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

Не стоит экономить на этом изделии. Первым делом необходимо выяснить, какая в доме система электроснабжения, затем разбейте все точки потребления электричества на несколько категорий.

После этого, если есть такая необходимость, делайте нишу под щиток, ну, а коль нет, то просто просверлите отверстия под крепеж и повесьте его на стену. Монтаж электрического щита

Если у вас эл. В пластиковом или металлическом боксе такие шины устанавливаются в свободное место на изолирующие подставки.

Корпус электрощита. Схема щитка выполнена для трехпроводной электрической сети.

Обесточивает электропроводку буквально за миллисекунды после регистрации утечек напряжения, например, при замыкании нулевого провода на землю.

Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки: При таком количестве потребителей электричества должна быть трехфазная сеть в и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. Однако гораздо удобнее, когда они располагаются друг за другом в такой же последовательности, что и на схеме.

Нужные отверстия выдавливаются по перфорированным линиям.

Как собрать щиток для квартиры. Электрощит для квартиры своими руками. Один из вариантов

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Сборка щитка для однокомнатной квартиры

В этом разделе я пошагово опишу свой опыт сборки распределительного щитка для однокомнатной хрущёвки.

Ниже ещё раз представлена принципиальная схема моего щитка:

Переходим к сборке:

Шаг 1. Снимаю крышку РЩ. Устанавливаю вводной автомат 32А на DIN-рейку.

Шаг 2. Подготавливаю проводы для соединения вводного автомата с первым и вторым УЗО.

Я использовал многожильный провод ПУГВ сечением 6 мм2:

Многожильный провод нельзя подавать на клемму автомата, так как соединение будет ненадёжным, поэтому его необходимо обжать с применением специальных наконечников НШВИ (одинарные и двойные).

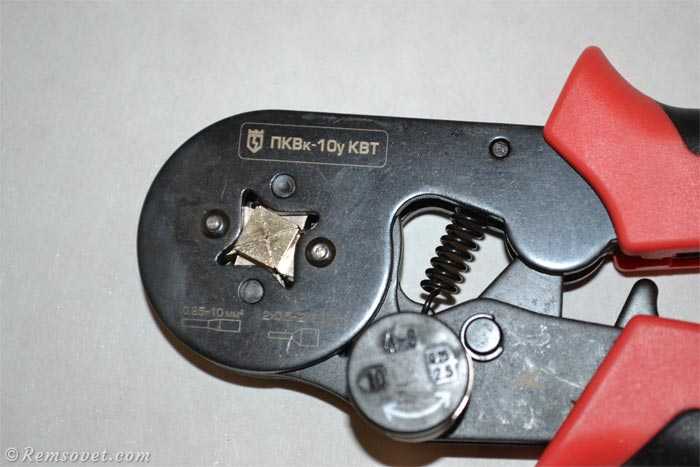

Для обжима необходимы специальные пресс-клещи. Я использовал клещи КВТ ПКВк-10У.

1) Отмеряю необходимую длину провода и отрезаю.

2) Далее выполняю зачистку изоляции на длину чуть больше длины металлической части наконечника:

3) Затем вставляю зачищенный провод в наконечник «заподлицо» — не выступая за пределы:

4) Обжимаю клещами до характерного щелчка:

Таким образом, я получил аккуратно обжатый конец провода, который уже можно заводить под клемму автоматического выключателя:

Аналогичным образом выполняю обжим для двойного наконечника НШВИ-2:

В итоге я получил две заготовки для фазного и нулевого провода:

То есть в соответствии с моей схемой получается, что фаза с вводного автомата выходит параллельно на первое и второе УЗО, точно также и ноль:

Шаг 3. Устанавливаю УЗО №1 и №2 на DIN-рейку и выполняю подключение от вводного автомата в соответствии со схемой рассмотренной выше:

Шаг 4. Подготавливаю гребенчатую шинку для объединения автоматов в группу.

Гребенчатая шинка позволяет заменить перемычки из провода

Стоит сказать, что для применяемых мной автоматов можно было использовать специальную вильчатую шинку (тип fork). Для неё есть отдельные входы (см. фото ниже), что является очень неплохим решением, т.к. позволяет не зажимать вводной кабель и зубец шинки под одну клемму.

При применении такой шинки ввод фазы на автомат происходит снизу, а выход сверху, что несколько непривычно, однако производитель заверяет, что это вполне допустимо.

Я не смог приобрести вильчатую шинку, поэтому использовал стандартную гребёнчатую.

Так как у меня используется по три автомата в каждой группе, то я нарезал гребёнку соответствующим образом. Для этих целей я использовал ножницы по металлу. Пластиковый кожух был предварительно снят:

Шаг 5. Устанавливаю первую группу из трёх автоматов и выполняю подключение:

Важный момент: На фото ниже видно, что пластиковая изоляция гребёнки препятствует плотному контакту зубца (штыря) с фазным проводом, поэтому я немного подрезал пластик

Шаг 6. Устанавливаю вторую группу из трёх автоматов и выполняю подключение (по аналогии с предыдущим шагом):

Шаг 7. В корпусе РЩ, который я использовал, изначально установлены только две нулевые шины. А мне необходимо было подключить: ноль от первого УЗО, ноль от второго УЗО и заземление.

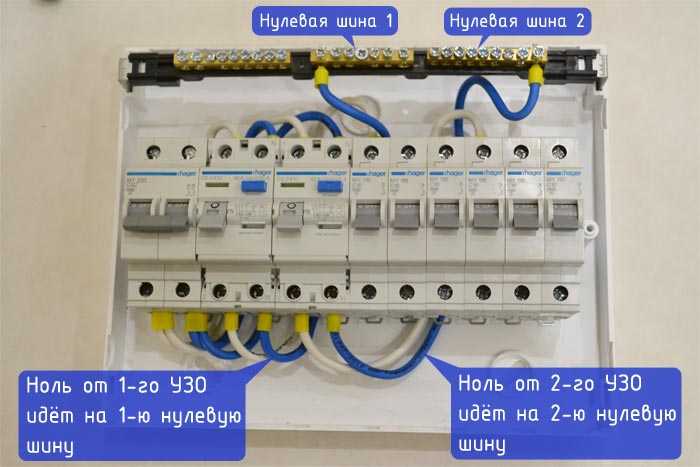

Важно: для каждого УЗО нужно использовать свою (отдельную) нулевую шину

Поэтому мной была приобретена и установлена на планку распределительного щитка дополнительная нулевая шина:

Шаг 8. Подготавливаю провода для соединения нулевого полюса каждого УЗО со своей нулевой шиной и выполняю подключение:

Шаг 9. Выполняю установку и подключение РЩ по месту.

Необходимо убрать заглушку в корпусе РЩ для того, чтобы завести кабели от групп потребителей и вводной кабель.

Далее щиток монтируется на стену. Я выполнял установку на стенку из ГКЛ, поэтому заранее смонтировал закладные из металлического профиля, к которым и закрепил данный щиток при помощи саморезов с прессшайбой

Далее выполняется подключение.

Совет: чтобы легче было определить к какой группе потребителей относится тот или иной кабель при подключении в щитке, можно использовать изоленту разных цветов, а также можно применять, например, белую изоленту и на ней наносить номер линии. Также можно с помощью маркера наносить метки (штрихи) непосредственно на изоляцию самих жил.

Ноль и фазу вводного кабеля подключаю к соответствующим полюсам вводного автомата.

Фазную жилу каждого потребителя подключаю к соответствующему автоматическому выключателю.

Нулевые жилы потребителей первой группы автоматов подключаю к первой нулевой шине, ноли второй группы – соответственно ко второй:

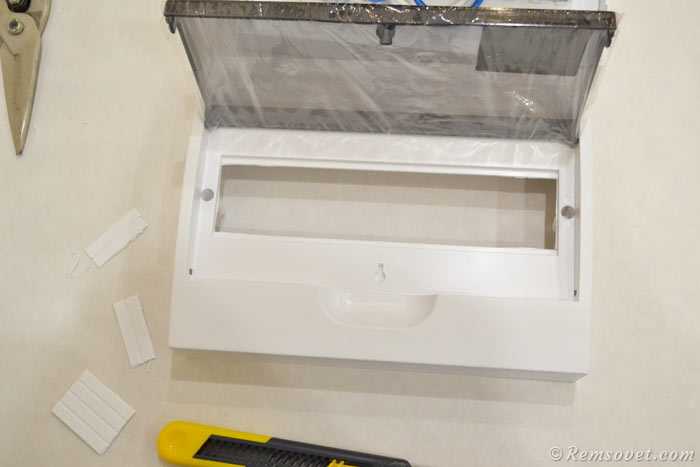

Убираю заглушки с передней панели корпуса РЩ с помощью строительного ножа:

Устанавливаю переднюю панель корпуса РЩ и закручиваю болты:

Распределительный щит для однокомнатной квартиры собран и установлен.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки .
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

• Электрощит .
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

• мощность, потребляемую каждой отдельной группой;
• общую расчетную мощность;
• количество потребительских групп;
• месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

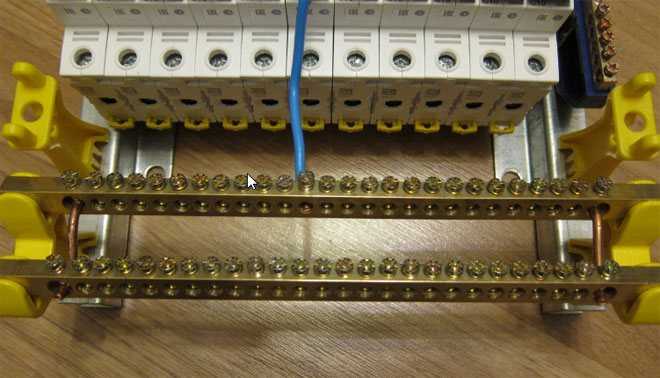

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.
