Квартирный щиток. замена автоматов и установка узо

Прокладка проводки в гаражном помещении

Дальше, после монтажа щитка и его «внутренностей» продвигаемся к следующему этапу, а именно разводим провода по распределительным коробкам, места для которых выбраны заранее. Здесь работа ничем не отличается от прокладки проводки в квартире или дачном доме и даже сарае. Можно еще раз почитать соответствующий справочник, чтобы припомнить, как выполнить все работы правильно.

Отличие от квартиры: здесь никто не прячет провода в стены, поэтому для безопасности проводов и работающих в гараже людей спрятать их следует в гофротрубу. Мало того что прикрепить гофротрубы проще, есть шанс, что никакие грызуны не испортят провода спрятанные внутри. Еще плюс гофры: на проводе не будет скапливаться конденсат и капельки влаги, ведь гараж не отапливается.

Гофротрубу заводим прямо в щиток приблизительно на 1 см. Аналогично и с коробками. Провода соединяем клеммами. При необходимости вы также можете выполнить штробление стен в гараже.

Варианты подключения гаража к электросети

Способов провести электричество в гаражное помещение немало. При этом стоит оговориться, что даже бывалые автолюбители и гаражные завсегдатаи давно забросили эксперименты с незаконными врезками и подключениями. С одной стороны, энергетики научились легко вычислять халявщиков, с другой стороны, если факт незаконного подключения будет обнаружен товарищами по гаражному кооперативу, дело примет очень болезненный оборот с далеко идущими последствиями. Поэтому действуем по закону:

  • Если гараж находится в кооперативе автолюбителей, наиболее простой способ решить проблему, как подключить электричество к гаражу, — написать заявление и решить вопрос с кооперативным электриком;
  • Для индивидуальных застройщиков- физических лиц есть возможность заключить договор на подключение к электросетям, после выполнения требований оформить лицевой счет, книжку, и платить за потребленную электроэнергию индивидуально;
  • Провести в гаражное помещение электричество можно по схеме папин друг. В этом случае можно обойтись без электросетевой компании или кооператива, достаточно провести кабель от соседа по гаражу. Понятно, что способы оплаты потребленной энергии и расчеты между сторонами строятся на личных контактах.

Проще всего провести свет на условиях гаражного кооператива. Минимум бюрократии. Время подключения и индивидуальные пожелания в вопросе, как провести электричество в гараж, лучше сразу согласовать с председателем и электриком кооператива.

Последний явится к вам в гараж в самый неподходящий момент, проверит подключение гаража и проводку на наличие потаенных розеток, и после долгих разговоров просто подсоединит контакты кабеля в распределительной коробке от общей линии к входному автомату или счетчику. После пломбировки ввода и электросчетчика будет оформлена платежная книжка и учетная карточка- техпаспорт.

При всей простоте и скорости оформления способ провести электричество в гараж от кооперативной электросети не всегда является самой выгодной идеей. Причин, по которым не стоит пытаться провести электричество от кооперативной линии, несколько:

  • Воровство средств, уплаченных членами кооператива в счет оплаты за потребленное электричество. Если оплату принимают по квитанциям, растрата или хищение денег неизбежны. Единственным приемлемым вариантом будет оплата на расчетный счет кооператива;
  • Коллективный или колхозный способ сбора денег никогда не отличался стопроцентной оплатой членами кооператива за потребленное электричество. Если на территории кооператива существуют частные мастерские или магазины, скорее всего, часть потребленного этими конторами электричества будет оплачиваться из вашего кармана;
  • Есть смысл проводить электричество от кооперативной линии, если перечисленные выше проблемы в вашем кооперативе отсутствуют, при этом ответственными лицами предъявляются жесткие, но обоснованные требования к обустройству ввода и подключения.

Упрощенный подход со стороны электрика или председателя в вопросе подключения гаража к электричеству может обернуться очень серьезными проблемами, от пожара до регулярных аварий на линии.

Прокладка наружной проводки

Если речь идёт об электрификации гаража, расположенного в кооперативе, то:

  • на его подключение предварительно должно быть получено разрешение от местной электроснабжающей организации;
  • выполнять работу должны представители этой организации. Теоретически разрешается проводить эти работы самостоятельно, либо с привлечением третьей стороны, при условии наличия соответствующей лицензии и квалификационной группы. Однако, в этом случае, предварительно придётся проходить большое количество всевозможных согласований. Проще заплатить за подключение «от столба до ГРЩ».

Подключение может быть проведено одним из двух способов: воздушным или подземным. Первый, дешевле и не такой трудоёмкий. Однако имеет ряд ограничений:

  • если от ближайшего, установленного на улице, столба ЛЭП до гаража более25 м, то требуется дополнительная установка промежуточной опоры;
    • над проезжей частью электропроводка должна проходить на высоте ≥ 6м;
    • над пешеходными зонами ≥ 3,75м;
    • ввод в помещение выполняется на высоте ≥ 2,75м.

последнее требование при подаче электропитания в гараж выполнить практически невозможно, т.к. его высота, в подавляющем большинстве случаев, значительно ниже. Поэтому требуется предварительная установка высокой изогнутой металлической трубы, через которую и выполняется ввод.

Подземный ввод выполняется в траншее с использованием бронированного кабеля, укладываемого в специальном стальном коробе. Поверх последнего укладывается лента с информацией о том, что ниже проложен кабель.

Этот вариант значительно дороже и достаточно трудоёмкий. Но затраты компенсируются большей долговечностью.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В. Кроме того, в яме есть розетка под электроинструмент на 36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Составление схемы электропроводки

Схема электропроводки в гараже не отличается от разводки в квартире либо частном доме. Самостоятельно выполнить эту задачу сможет любой владелец, т.к. она несложна. Но электропроводка должна быть не только функциональной, но и безопасной.

Чтобы начертить схему прокладки электричества, сначала на стене гаража выбирают точку для входа силового кабеля и место монтажа распределительного щитка. После этого на чертеже обозначают самые подходящие точки для установки розеток, выключателей и ламп. Последний этап – корректное соединение элементов линиями, означающими прокладку кабеля.

Главные правила проведения электропроводки:

  1. Силовой кабель всегда прокладывают только вертикально или горизонтально. Нельзя размещать провод под углом к другому участку.
  2. Кабель укладывают на расстоянии не менее 100 мм от потолка, 150-200 мм – от углов, дверных и оконных проемов, радиаторов отопления.
  3. Розетки должны находиться на высоте 500-600 мм от пола. В среднем их количество принимается равным 1 прибору на каждые 6 м² либо по одному на каждые 4 м погонных. Высота монтажа выключателей от пола – 1,5 м, расстояние от дверных косяков – 0,15 м.
  4. Все электротехнические устройства должны иметь защиту от пыли и влаги, т. е. соответствовать классу защиты IP44.

Самые высокие требования предъявляются к схеме подключения в гаражах, где используется мощное оборудование: станки, агрегаты. Мощность устройств нужно учитывать при выборе кабеля. Чтобы предотвратить перегрузки по току и короткое замыкание, в линиях устанавливают автоматические выключатели.

Способы подключения гаража к электричеству

Есть несколько способов провести электричество в гараж. Это можно сделать легально или нелегально. Но мы расскажем о том, как законно провести в гараж электричество.

Сегодня даже бывалые автолюбители забросили опасные эксперименты с незаконными врезками и подключениями. К тому же энергетики научились легко вычислять самовольных врезчиков. Поэтому действуем по закону.

Если подключиться к электричеству, минуя кооператив, например, провести кабель от соседа по гаражу, то рано или поздно данный факт выявится и нарушитель хлопот не оберётся.

Собственникам же индивидуальных гаражей необходимо в частном порядке заключить договор на подключение к электросетям, оформить лицевой счёт, книжку и платить за потреблённую электроэнергию.

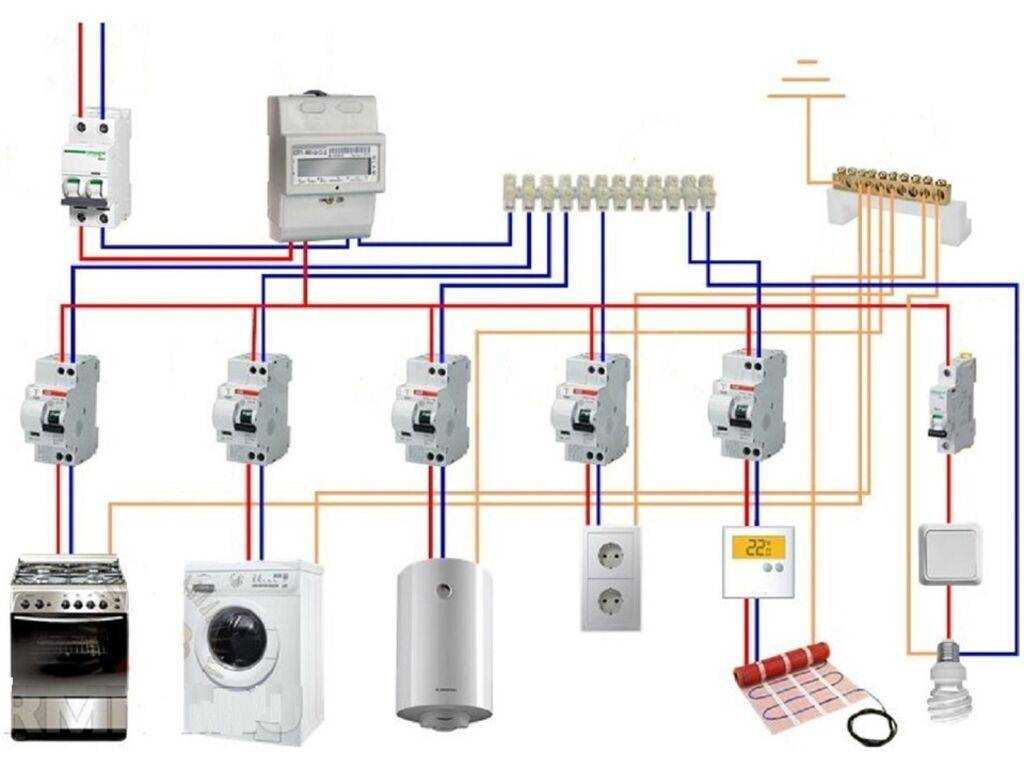

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

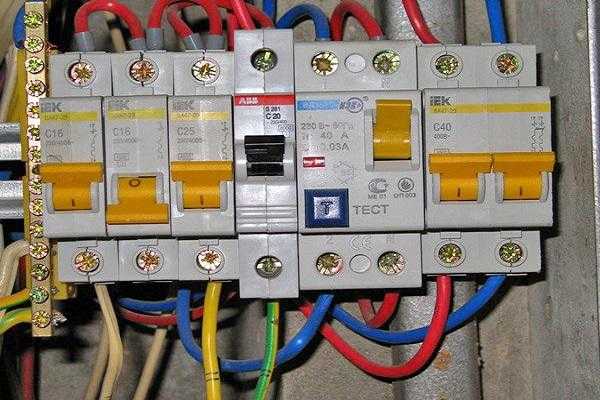

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

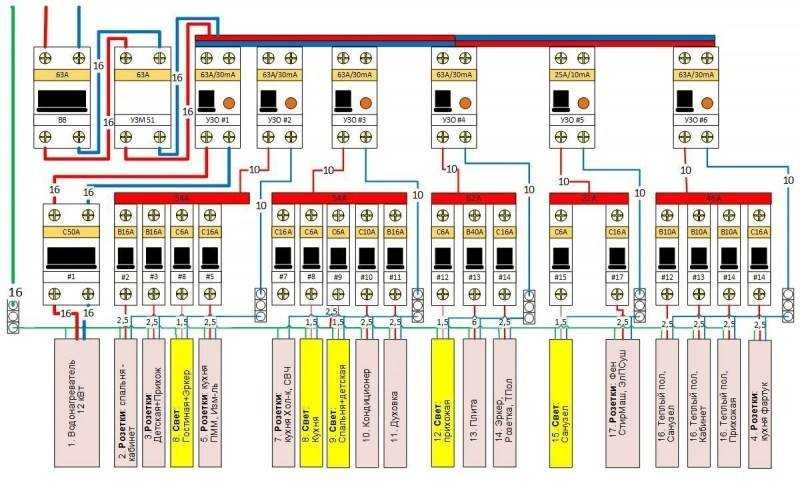

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Прокладка проводки в гаражном помещении

Дальше, после монтажа щитка и его «внутренностей» продвигаемся к следующему этапу, а именно разводим провода по распределительным коробкам, места для которых выбраны заранее. Здесь работа ничем не отличается от прокладки проводки в квартире или дачном доме и даже сарае. Можно еще раз почитать соответствующий справочник, чтобы припомнить, как выполнить все работы правильно.

Отличие от квартиры: здесь никто не прячет провода в стены, поэтому для безопасности проводов и работающих в гараже людей спрятать их следует в гофротрубу. Мало того что прикрепить гофротрубы проще, есть шанс, что никакие грызуны не испортят провода спрятанные внутри. Еще плюс гофры: на проводе не будет скапливаться конденсат и капельки влаги, ведь гараж не отапливается.

Гофротрубу заводим прямо в щиток приблизительно на 1 см. Аналогично и с коробками. Провода соединяем клеммами. При необходимости вы также можете выполнить штробление стен в гараже.

Начало работ: заводим электричество в гараже

Важно! Прежде, чем что-либо делать с электропроводкой, отключите электричество на щитке (или выкрутите пробку на счетчике) и убедитесь, что участок проводки, с которым вы работаете, не находится под напряжением. Как же лучше подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щиток, то проще и надежнее всего подключиться к нему

Как же лучше подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щиток, то проще и надежнее всего подключиться к нему.

Другой вариант — это скрутка проводов, которая обычно идет сразу после счетчика. Нужно снять изоляцию с каждого из проводов и как можно надежнее примотать к скрутке провода, которые потянутся в гараж. После этого нужно снова заизолировать место соединения.

Однако будьте внимательны. Часто электричество на приусадебные участки заведено алюминиевым проводом. Его нельзя напрямую скручивать с медью. При контакте с медью поверхность алюминиевого провода окисляется и начинает хуже проводить ток. Сопротивление возрастает, и место такой скрутки начинает сильно нагреваться. Алюминиевые провода с медными нужно соединять специальными клеммными колодками. Они продаются в электромонтажных отделах строительных супермаркетов и в небольших строительных магазинах, где есть электротовары.

Как только вы завели провод в гараж, первым делом поставьте щиток с автоматами. Это значительно повысит безопасность вашей домашней электросети и облегчит поиск неисправностей, если таковые возникнут.

Автомат отключает нагрузку в случае если ток, протекающий по проводнику, значительно превышает номинальный ток, на который рассчитан автомат. По большому счету это предохраняет от короткого замыкания и больших перегрузок. Для освещения достаточно будет автомата на 10 Ампер. Для розеток стоит поставить автомат мощнее. Например, 25А.

Важно! У автомата две клеммы, но это не ноль и фаза. Автомат — это по сути выключатель, который автоматически разрывает провод в случае перегрузки

В него заводится фаза, и фаза же из него и выходит. Нулевой провод при этом не разрывается — он пускается в обход автомата.

Совет! Жилы в кабеле чаще всего маркированы разными цветами. С самого начала выберите для себя цвет фазы, нуля и земли и придерживайтесь этого выбора. Это не только облегчит и ускорит монтаж, но и убережет вас от ошибок.

В современных щитках предусмотрены крепления для шин. Шина — это по сути длинная металлическая пластина с отверстиями для фиксации проводников. Шины здорово облегчают монтаж. Вы просто заводите фазу, ноль и землю (если она предусмотрена) на свои шины, а дальше подключаете каждую линию к шине, проводя фазу через соответствующий автомат. Выглядит это так:

Когда вы проводите электричество в гараже стоит предусмотреть минимум два автомата. Один для освещения, а другой — для розеток. При желании вы можете также выделить в отдельные линии — оснастив их автоматами — под насос, уличное освещение, розетку для сварки, деревообрабатывающего станка или другого специального оборудования.

В гараже нет смысла скрывать проводку в стенах. Во-первых, для этого потребуется бить штробы в стенах, а это пыльная и неприятная работа. А во-вторых, открытая проводка позволяет легко обнаружить и устранить неисправности, и кроме того, если вам вдруг понадобится еще одна розетка или вы захотите провести освещение в соседний сарай, вам будет гораздо легче это сделать.

Проводку в гараже лучше пустить по верху по двум причинам. Во-первых, вверху установлена деревянная обвязка для крыши, и к ней легко крепить провода обычными гвоздиками.

Во-вторых, наверху проводам будет спокойнее. Вы не повредите их мебелью или инструментами.

Хотя строго говоря, крепить провода прямо к деревянным конструкциям — не правильно и даже пожароопасно. Если вы планируете включать мощные приборы или инструменты, то лучше дополнительно упрятать провода в специальную пластиковую гофру или кабельные каналы.

Если у вас в гараже есть яма, и вы хотите провести в нее стационарное освещение, то учтите: проводить 220 вольт в нее нельзя. Освещение в яме обязательно должно быть низковольтным (от 12 до 36 вольт) — того требуют соображения безопасности. Поэтому делается это через понижающий трансформатор.

На первый взгляд может показаться, что все это сложно, но как только вы возьметесь за дело и подключите свою первую розетку, вы поймете, что ничего сложного в том, чтобы сделать своими руками электропроводку в гараже, — нет!

Провести электричество в гараже не трудно, и, научившись этой несложной работе, вы сможете самостоятельно сделать электрическую проводку не только в гараже, а практически где угодно.

Как провести электричество в индивидуальный гараж?

Для того, чтобы подключить индивидуальный гараж к электрической сети, нужно обратиться в ресурсоснабжающую организацию. При этом не имеет значения, кто обращается: физическое лицо или организация. Подключение производится на общих основаниях, что прописано в ПП № 861 от 27.12.2004 г. Вся процедура состоит из 2 этапов.

Этап 1 — Получение разрешения

Проводить электричество куда бы то ни было (на участок, к дому, к гаражу) можно только после получения разрешения от компании, поставляющей электричество. Какие документы нужны?

Кроме заявления на подключение, энергетикам необходимо предоставить:

  • копию паспорта собственника;
  • копию документа о праве собственности;
  • копию ИНН;
  • список всех устройств, имеющихся в гараже, с указанием их мощности;
  • технические документы на гараж;
  • план гаража, на котором указаны расположение столбов электроэнергии, трубопроводов газа, воды и канализации и места, где установлены разводки;
  • расчёт потребления.

Заявление и документы можно предоставить 3 способами:

  • отправить по почте России;
  • принести лично в компанию;
  • дистанционно.

Заявка рассматривается в течение месяца (при личной подаче) или в течение 45 дней (если отправлено почтой). После рассмотрения заявки компания-поставщик пришлёт собственнику 2 экземпляра договора на оказание услуг по подключению электричества и технические условия (ТУ). Если всё устраивает, то на договорах необходимо поставить подписи, а один экземпляр — отправить обратно компании.

Этап 2 — Подключение

В назначенную дату специалисты энергетической компании придут по указанному адресу и выполнят подключение от столба к вводному щиту, опломбируют счётчик и составят акт о подключении абонента.

Разводка и прокладка электрической проводки будет произведена согласно действующим нормам с соблюдением техники безопасности.

Схема электрощита

Ну и, наконец, электрический щит. Рассмотрим и его схему.

Схема вводного электрического щита

Напряжение с уличного ввода через вводной автомат 1 подается на счетчик электроэнергии и с него распределяется по четырем линиям:

  • через автоматический выключатель 2 на основное освещение;
  • через автоматический выключатель 3 и УЗО 4 на розетки;
  • через автоматический выключатель 5 и УЗО 6 на трансформатор 220/12 В;
  • через автоматический выключатель 7 и УЗО 8 на компрессор.

Важно! Номинальные токи автоматов взяты условно. Их необходимо выбирать индивидуально в зависимости от нагрузки по каждой линии

В выборе автоматических выключателей вам поможет статья «Устройство и основные характеристики автоматических выключателей».

Электропроводка в гараже: варианты подключения, схемы электропроводки, монтаж

Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки

При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники

Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Подводка электричества к гаражу

Хорошо, если бокс уже подпитывается снаружи от дома или от столба. Иначе схему электрики в гараже своими руками придётся организовывать с учетом подводки и установки распределительного щита.

Внешняя линия – это кабель с сечением 10 мм2 Тянут его в 6 м над дорогой, а над пешеходной зоной – в 3,74 м и более. При расстоянии между точками соединения свыше 25 м монтируют добавочную опору.
В гаражный бокс вводят кабель на высоте 2,75 м Если здание ниже этого уровня, то изготавливают изогнутую конструкцию для наращивания.
Автомат на входе устанавливают по току срабатывания При значении в 25 А, к примеру, можно особо не считать потребляемые мощности. А при 10 А, помимо света, возможно неодновременное питание маломощных электроприборов.
Для подземной подводки выкапывают траншею И укладывают бронированный кабель, помещенный в трубу. Один конец врезают в помещение, а второй выводят над поверхностью и герметично закрывают, чтобы внутрь не попала дождевая и талая вода
Желательно включать в схему реле контроля напряжения. В кооперативных гаражах электропитание обычно уже подведено от общей линии к каждой постройке. Если нет, то предварительно получают разрешение у администрации.
Подключают ограничители напряжения Гараж частного дома снабжается энергией через общий автомат, поэтому учитывают и мощность бытовой техники. Для электросварочных мероприятий в автомастерской добавляют кабель с большим сечением.

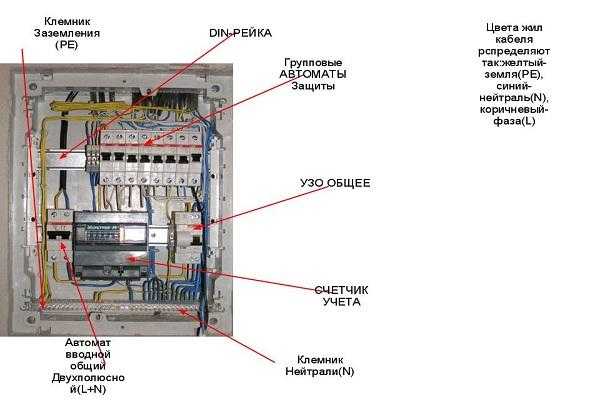

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.
