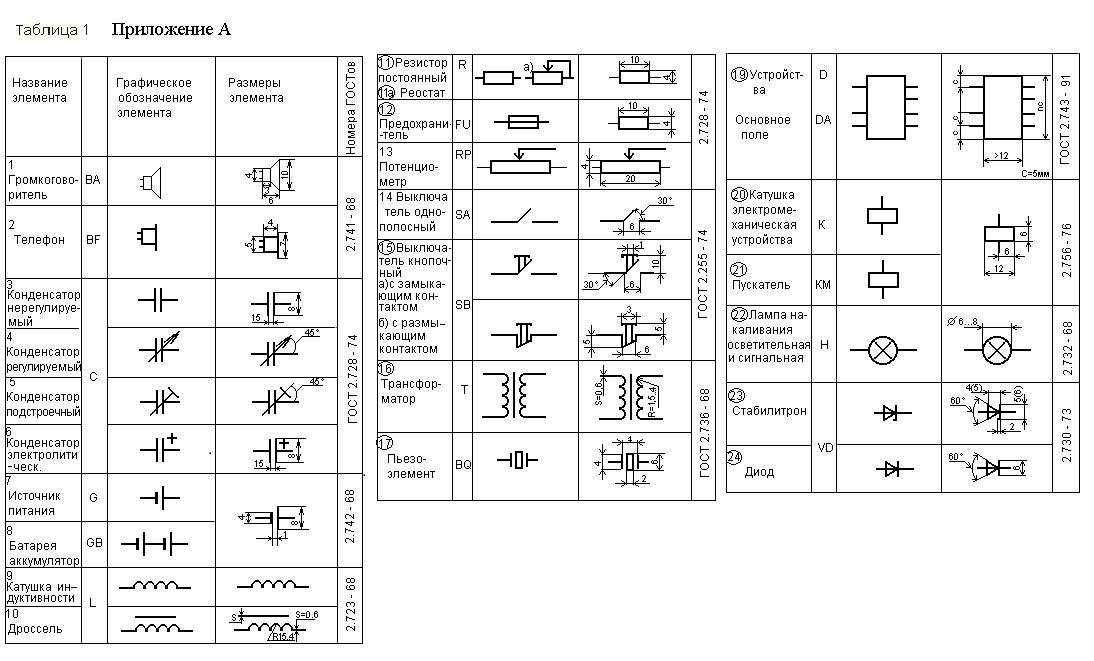

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Так обозначают наличие защитного контакта, к которому подводится заземление.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Вводная часть 6. Так обозначается одноклавишный проходной переключатель.

Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.

Как работать с проектом электроосвещения

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.

Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения

В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

Экономьте время: отборные статьи каждую неделю по почте

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

Электрические.
Газовые.
Гидравлические.
Энергетические.
Деления.
Пневматические.
Кинематические.
Комбинированные.
Вакуумные.
Оптические.

Основные типы:

Структурные.
Монтажные.
Объединенные.
Расположения.
Общие.
Функциональные.
Принципиальные.
Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Читать также: Программа для разработки электрических схем

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

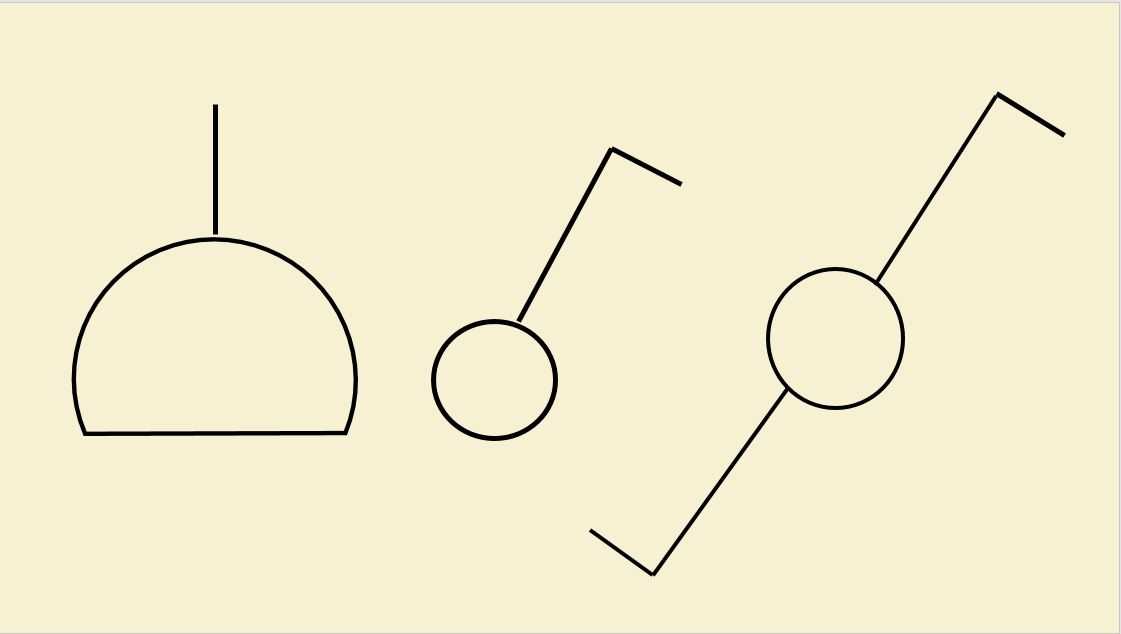

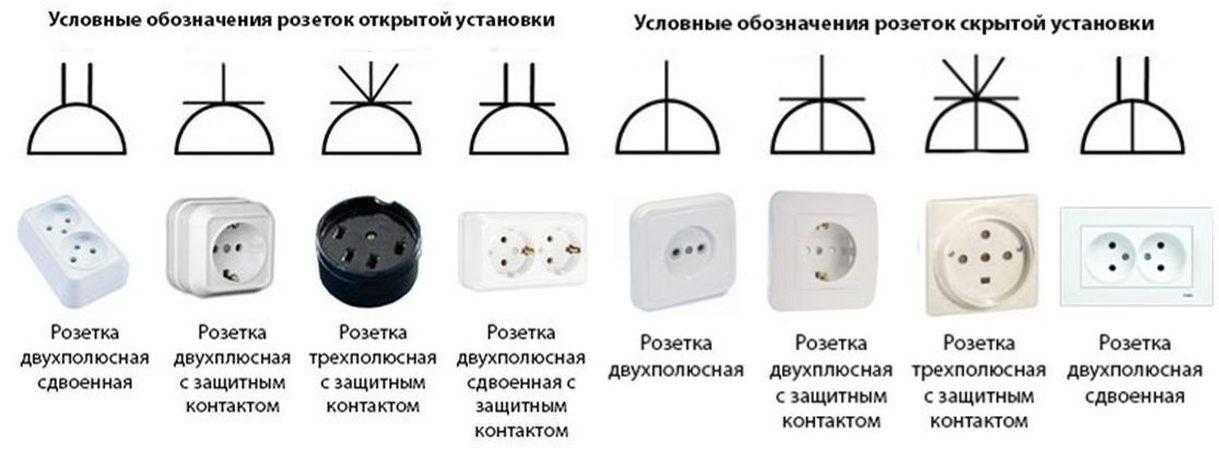

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

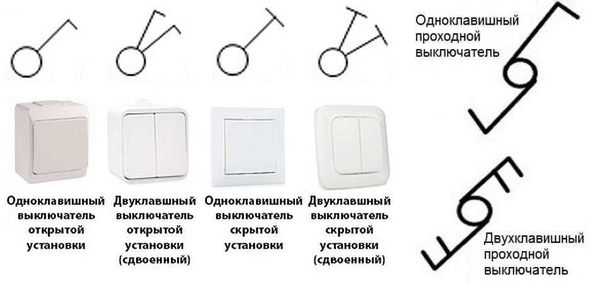

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы «Т» – для скрытой;
черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Читать также: Посудомоечная машина гудит и не выключается

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

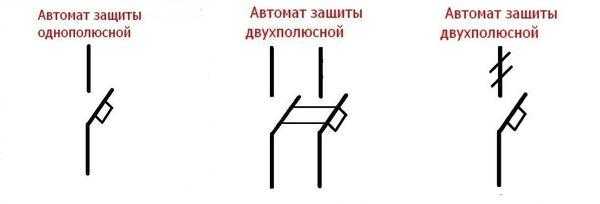

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.

Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

В — значок электричества, отображающий переменное напряжение.

Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.

Урок 2 Условные графические обозначения элементов цепи

Функциональная схема

Она не отображает детально конструкцию, а содержит изображение основных блоков устройства с подписями и функциональных узлов. Ориентируясь на данный чертеж, можно только узнать о том, как работает вся система прибора, как связаны между собой различные элементы. Функциональную схему целесообразно применять для описания, например, сложного электронного устройства, но не всегда для устройств электроснабжения.

Принципиальная схема

Содержит в себе определенный набор обозначений элементов, в соответствии с составом прибора. Для верной расшифровки чертежа необходимо знать основные условно графические отображения электроэлементов. В таком виде схем указываются связи между устройствами и сами их составляющие элементы. Для отображения силовых линий целесообразно чертить линейную схему, а для указания видов электрических цепей и проборов контроля, управления – полная принципиальная.

Следует отметить, что на однолинейных чертежах изображена только силовая часть конструкции, а на полных принципиальных приводятся все элементы цепи.

Монтажная схема

Используется при установке элементов на печатные платы, при сборке приборов и электрических цепей. С её помощью мастер определяет какой компонент куда следует разместить, на каком расстоянии друг от друга и в какой последовательности, согласно буквенно-цифровой аббревиатуре рядом с элементом, расшифровка которой приводится либо отдельным документом, либо располагается таблицей в правом нижнем углу над основной надписью. Помимо этого, допускается расстановка номиналов.

Подробную информацию по каждому виду схем можно найти в ГОСТе 2.702-2011.

Как читать электросхемы автомобилей – основные обозначения

Итак, рассмотрим основные моменты, которые позволят правильно читать электросхему оборудования любого транспортного средства. Ведь, как сказано выше, без этих знаний произвести ремонт устройств своими руками просто не получится. Разумеется, ни одно устройство не сможет функционировать без напряжения, подающегося на прибор посредством внутренних проводников.

Электросхема транспортного средства с обозначением всех элементов должна находиться в сервисной книжке к автомобилю. Взглянув на нее, вы уведите множество различных обозначений приборов и устройств, соединенных между собой линиями. Следует отметить, что каждая из этих линий может иметь свой определенный цвет, что по факту должно соответствовать реальной расцветке проводов электросхемы (автор видео — Автоэлектрика ВЧ).

В том случае, если автомобиль оборудован множественными электроприборами и устройствами, то на схеме будет отмечено большое число компонентов. Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно.

Любая схема состоит из следующих элементов:

Устройство источника питания. В данном случае эту функцию выполняет АКБ либо генератор транспортного средства.
Проводники, то есть . Эти компоненты позволяют производить передачу тока по сети.
Аппаратура управления. Такие приборы необходимые для замыкания электропроводки либо ее размыкания в случае необходимости. Следует отметить, что устройства такого типа могут как быть, так и отсутствовать на электросхеме.
Непосредственно потребители напряжения. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. К примеру, если речь идет о прикуривателе, то этот элемент преобразует напряжение в тепловую энергию.

Если возникла необходимость ремонта транспортного средства своими руками, необходимо при расшифровке схемы учитывать основные принципы:

Любые проводники, как сказано выше, отмечаются определенным цветом на схеме. Что касается непосредственно цвета, то провод может иметь один цвет либо два, то есть быть либо основным, либо дополнительным. Если речь идет о дополнительных компонентах, то на них должны быть нанесены штрихи — они могут быть поперечными или продольными.
Если несколько проводов установлены на одном жгуте и маркируются одинаково, то они имеют гальваническое соединение. Иными словами, эти проводники просто соединены друг с другом.
На любой схеме, если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
На практике, то есть на большинстве схем черным цветом маркируются проводники, которые соединяются непосредственно с массой транспортного средства, то есть с его кузовом.
Что касается реле, то их контакты отмечаются в том состоянии, когда через обмотку устройств не проходит напряжение. В стандартном состоянии эти компоненты различаются, поскольку они могут быть либо замкнутыми, либо разомкнутыми.
Также вы можете заметить, что на проводниках могут располагаться определенные обозначения, в частности, в том месте, где провод подключается к оборудованию. Благодаря этому обозначению водитель может сразу понять, куда идет этот проводник, не прослеживая цепь в целом.

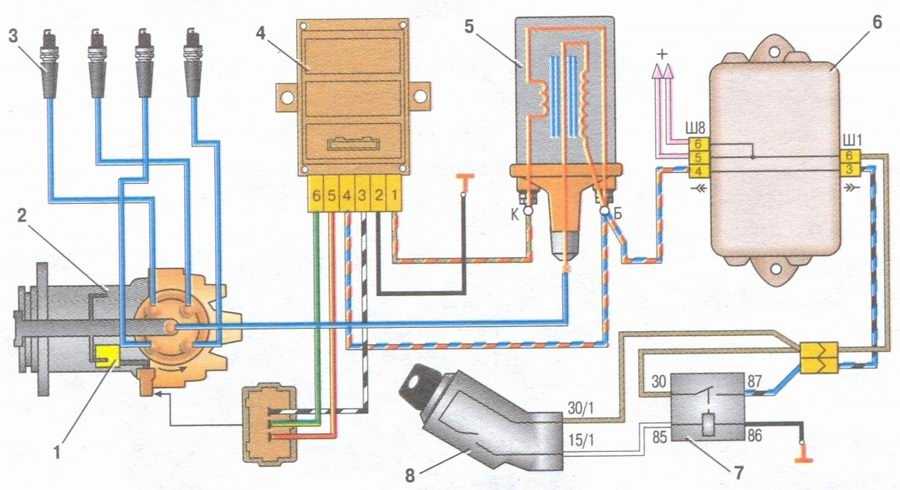

Бесконтактное зажигание классических ВАЗов

Если на тех или иных механизмах указаны определенные номера, то они должны соответствовать цифрам. Если то или иное число отмечено в кружке, то это говорит о том, что перед вами соединение проводника с минусом. Что касается цифровых и буквенных комбинаций, то они соответствуют разъемным соединениям.

В комплекте с сервисной книжкой может идти таблица, которая позволит без проблем расшифровать те или иные элементы сети, характерные для определенной модели транспортного средства. В общем, если у вас возникла необходимость расшифровки схемы, то самое главное — это быть усидчивым, чтобы понять, что означает то или иное обозначение. Поняв сам принцип расшифровки, вы без проблем сможете определить назначение всех элементов.

Графические изображения

Для создания чертежа используйте легенду элементов схемы и проводящих линий. Дополнительные надписи используются для обозначения сопротивления резистора или другого значения.

Линии

Прямая линия указывает на проводника. Над этим элементом находится надпись с указанием важных характеристик:

базовый материал;
напряжение;
сила и род тока.

Место соединения обозначено жирной точкой. Если на перекрестке такого элемента нет, значит, электрическое подключение отсутствует.

Шины и провода

Для удобства чтения схем на чертеже вместо письменных пояснений используется специальная графика:

косые засечки – количество проводников;
пунктирная линия с разной (равной) длиной отрезков – линия заземления (аварийное освещение);
перевернутая буква «П» – лоток;
стрелка вверх от точки выделена жирным шрифтом – вертикальная установка с проходом кабеля на более высоком уровне.

Такие обозначения помогают экономно использовать свободное пространство. Примеры объясняют визуальное представление данных, необходимых для правильного выполнения отдельных операций сборки.

Щиты, шкафы и коробки

Размеры ящиков UGO и других крупных функциональных компонентов устанавливаются в соответствии с реальными размерами изделий в масштабе создаваемого чертежа. Допустимо увеличивать эти элементы, если необходимо подробно показать схему подходящей разводки.

Несколько УГО обозначают соответствующий вид продукции:

Составная часть	Разнообразие
Коробка	Станок вводный, разветвительный, протяжной, оснащенный плоскогубцами
Щит	Багажник, группа, лаборатория, аварийное освещение
Буфет	Туда и обратно, открыто

Розетки, выключатели и переключатели

Обозначения продуктов в этой категории разделены на группы в зависимости от способа установки и уровня безопасности. По изображению можно определить:

диапазон IP20… 23 и IP44… 55;
количество ключей, полюсов;
скрытый или открытый вариант установки;
сквозной выключатель;
наличие (отсутствие) нулевого положения, заземление.

Вертикальная линия указывает количество розеток (выключателей) в блоке.

Как элементы электрической цепи обозначают на схемах

Для наглядности способы соединения элементов изображают графически. Такие чертежи называют принципиальными электрическими схемами (рис. 6). Чтобы не рисовать элементы в подробностях, для них придумали упрощенные обозначения.

Пример цепи и ее электрической схемы

Обозначение каждого элемента стандартизировали. Благодаря стандартам, схема цепи, составленная в какой-либо стране, может быть прочитана и воспроизведена в другой части мира.

Обозначения, принятые в странах СНГ и некоторых странах Европы.

Условные обозначения некоторых элементов электрической цепи

Рядом с графическим символом указывают буквенные обозначения. Элементы на схемах принято обозначать латинскими буквами так:

гальваническую батарею GB или B. В качестве источника тока для компактных электронных устройств часто применяют аккумуляторы, или батарейки;
выключатель – SA, кнопка — SB; Для кнопок и выключателей иногда используют только одну букву S;
проводник, обладающий сопротивлением – R;
соединительные клеммы — буквами XT;
символом FU — плавкий предохранитель. Он служит для защиты схемы и из строя первым, как только ток превысит определенный порог, указанный на таком предохранителе;
нагревательный элемент электроплит и других обогревателей — символом EK;
лампу накаливания – HL или HA;
разъем вилка-розетка – XS;
электродвигатель постоянного тока – M;
электромеханический звонок – HA.

Часто бывает так, что на схемах присутствуют элементы, обозначаемые одинаковыми графическими значками. Чтобы различать их, дополнительно вводят цифровую нумерацию (рис. 8).

Для нескольких одинаковых элементов цепи применяют цифровую нумерацию

Например, первую лампу обозначают HL1, вторую – HL2, и так далее.

Существует еще одно, полезное для составителя схем, правило.

Благодаря такому правилу, одну и ту же схему можно нарисовать различными способами.

Элементы цепи можно передвигать по схеме, если это не нарушает соединений

Графические обозначения

Любая электроустановка работает в определенных условиях, для показа которых разработаны условные обозначения в электрических схемах.

При чтении чертежей можно получить следующие сведения:

условия использования электрооборудования;
соответствие проектных и реальных обстоятельств;
найти лишние условия, оценить последствия их действия.

Для чтения используют прием разделения электротехнической схемы на отдельные цепи, исследование их. Простейшие схемы впоследствии рассматривают в сочетании.

Простые цепи включают элементы:

источник электротока: вторичная трансформаторная обмотка, батарея, конденсатор и др.;
приемник тока: лампы, двигатели, реле, разреженные конденсаторы;
обратный проводник: от точки разбора к первоисточнику тока;
один коммутационный вывод: автомата, выключателя.

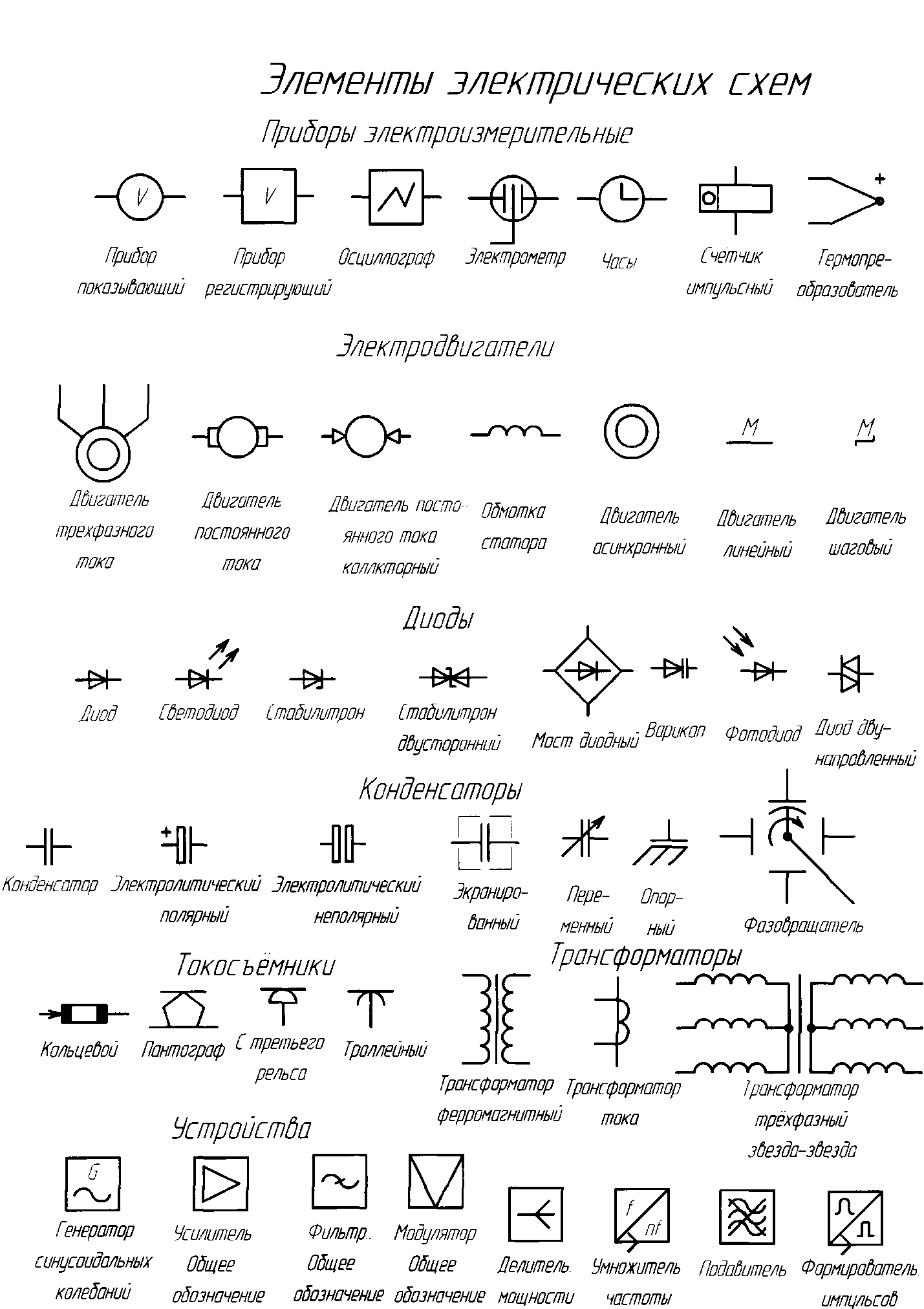

Читают схемы с помощью значков для обозначения электрических элементов на схемах. Графические фигуры образуют из прямоугольников, квадратов, кругов, сплошных и штриховых линий, точек, векторов. Их сочетают на чертеже по разработанным стандартным нормам, поэтому можно легко отобразить электрические аппараты, электромашины, механические и электросвязи, другие сочетания и взаимодействия.

Помимо условных знаков, применяют специальные графические, чтобы показать функциональность модуля. Например, для контакта ставят изображение замыкания или размыкания. На подвижных частях предусмотрены дополнительные фигуры, помогающие найти кнопки реле, УЗО, управления.

Некоторые детали и узлы показываются несколькими вариантами графических значков. Например, это касается трансформаторных обмоток или переключающихся контактов. Можно использовать все эти варианты в разных случаях.

Если стандартом не предусмотрен значок для обозначения, его создают, исходя из принципиального действия элемента

Учитывают знаки для аналогичных видов оборудования, модулей, обращают внимание на принцип построения обозначений, предусмотренных нормативами

Для условного обозначения электрокоробок, шкафов, щитов, пультов на электрических схемах применяют значки:

Розетки, щитки, автоматические выключатели получили знаки:

Осветительные элементы, лампы указывают в соответствии с ГОСТ:

В сложных схемах электрического оборудования применяют знаки:

Для показа дросселей, трансформаторов на принципиальных электросхемах существуют графические изображения:

Измерительные модули изображают графически:

Для электриков показывают заземляющие контуры, силовые кабели:

На схемах присутствуют прямые и волнистые линии, значки «+» и «-», показывающие импульсы тока, вид и вольтаж:

Контактные соединения обозначают графически так:

Элементы в радиосхемах изображают следующим образом:

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

скрытой установки;
открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

без защиты IP20;
с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программыAutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Схема электропроводки

Обозначение розеток на электросхемах

Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Обозначение выключателей на схемах

крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Обозначение блока выключателей с розеткой

На следующем рисунке два примера блоков выключателей и розеток:

конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой
