Выбор стабилизатора напряжения для котла

Надежная и безаварийная работа газовых возможна только при соблюдении определенных условий, а именно при наличии качественного электропитания. К сожалению именно с этим непременным условием чаще всего возникают проблемы. Для решения этой проблемы необходимо установить стабилизатор напряжения для котла. Прежде всего рассмотрим причины, по которым мы хотим установить стабилизатор напряжения, а затем остановимся на таком вопросе, какой именно стабилизатор напряжения для котла нам необходим.

В чем же заключается опасность колебаний напряжения для отопительной техники?

Несмотря на то, что контроллер (или проще говоря компьютер, управляющий котлом) имеет свой собственный стабилизатор напряжения, его нормальное функционирование гарантировано при напряжении питающей сети 220 плюс минус 10%В. Сбой в его работе может создать аварийную ситуацию.
Арматура котла включает в себя электромагнитные клапаны и задвижки. Пониженное напряжение приводит к их неполному закрытию или открытию, а повышенное к выходу из строя. Эти обстоятельства так же требуют установить стабилизатор напряжения для котла.
Изменение режима работы вентиляторов приводит к изменению состава топливной смеси и неустойчивому горению.
При значительных отклонениях напряжения питающей сети вентиляторы и насосы имеют высокую степень вероятности выхода из строя.

Практически все производители отопительной техники рекомендуют установить стабилизатор напряжения котла и у многих это является одним из условий предоставления гарантии.

Кроме того, для питания котла я рекомендую применение Источника Бесперебойного Питания (UPS) типа Онлайн, чтобы при кратковременных отключениях электроэнергии котёл продолжал работать. Речь идёт о времени отключения 5-60 минут, в зависимости от емкости батареи ИБП. Кроме того, Онлайн ИБП с двойным преобразованием выдает чистую синусоиду и предохраняет электронику котла от возможных кратковременных (менее 10мс) скачков напряжения, с которыми ни один стабилизатор не успеет справится.

ИБП должен быть специальным, для котлов, со сквозным нулём – для правильной работы розжига.

Такие траты окупятся долгим сроком службы котла. Утешением может послужить то, что стабилизатор для котла может иметь небольшую мощность – не более 500 ВА.

Так нужен стабилизатор или нет?

Чтобы ответить на этот вопрос, достаточно померять напряжение в розетке в разное время суток. Особенно в вечернее, когда большинство жителей вашего дома приходят с работы и включают свои чайники, микроволновки и сварочные инверторы.

В соответствии с требованиями Международной электротехнической комиссии IEC 60038:2009 (ГОСТ 29322-2014), напряжение бытовой сети должно лежать в диапазоне 230В±10%. Но так как на данный момент во многих регионах до сих пор действуют устаревшие нормы (220В±10%), то фактически «разрешенным» является интервал 198…253 Вольта.

Для получения достоверной картины необходимо проводить замеры напряжения в течении длительного времени. Измерения обязательно должны попадать во все части суток — утро, день, вечер и ночь. Если есть возможность, лучше пригласить специалиста из компании, проводящей энергоаудит. Он установит специальное оборудование, которое соберет и проанализирует информацию за сутки.

В подавляющем большинстве случаев напряжение в квартире находится в допустимых пределах и в стабилизации не нуждается.

Однако, если результаты наблюдений показали наличие продолжительных периодов, когда напряжение превышает 253В или находится ниже 198В, то проблема действительно существует. Но не следует сразу же отправляться в магазин за стабилизатором.

Во-первых, имеет смысл написать жалобу в вашу местную энергоснабжающую организацию, сославшись на несоответствие напряжения стандартам (ГОСТ 29322-2014).

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Примерный перечень оборудования, которое без проблем переносит серьезные отклонения сетевого напряжения, представлен ниже.

Современные холодильники. Почему так можно узнать здесь.
Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

А эта бытовая техника плохо реагирует на колебания напряжения в сети. В запущенных случаях возможен выход из строя.

Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.
Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.
Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.
Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Так нужен стабилизатор или нет?

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Современные холодильники. Почему так можно узнать здесь.
Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.
Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.
Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.
Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Виды стабилизаторов напряжения: краткий ликбез для домовладельца

Стабилизатор напряжения — это электронный или электромеханический прибор, преобразующий входную электрическую энергию и позволяющий поддерживать в сети напряжение в определенных пределах при больших изменениях входного напряжения и выходного тока нагрузки.

Таким образом, стабилизатор является неким переходником между источником тока и всем электрооборудованием в доме. Стабилизатор держит под постоянным контролем выходное напряжение и при необходимости регулирует его до оптимальных значений. Лучшие стабилизаторы напряжения для дома являются автоматическими и не требуют вмешательства человека в их работу.

Стабилизаторы напряжения (220 В) для дома бывают сетевыми и магистральными.

Сетевые рассчитаны на отдельные устройства и подключаются к обычной розетке.
Магистральные стабилизаторы используются для питания всех энергопотребляющих устройств в помещении, включая осветительные приборы. Они подключаются непосредственно к электромагистрали. Мощность этих приборов обычно превышает 4 кВт.

Бытовые стабилизаторы напряжения для дома решают две основные задачи:

понижение повышенного напряжения или, наоборот, повышение пониженного до значения 220–230 В;
отключение питания в случае значительных перепадов в сети: ниже 160 или выше 255 В;

Выбор стабилизатора напряжения для дома или дачи следует начинать с изучения типов стабилизаторов.

Это интересно: Схема подключения хозпостроек и частного дома к электросети: познаем во всех подробностях

Релейные

Этот тип стабилизатора может быть понятным даже на основании школьной программы по физике – трансформатор. Релейный стабилизатор выдает напряжение запрашиваемой величины за счет изменения количества витков вторичной обмотки.

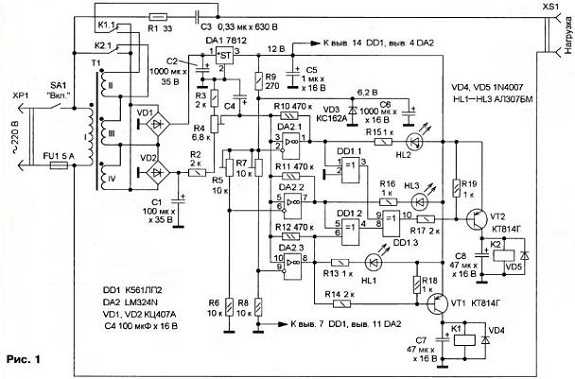

Схема релейного стабилизатора

В зависимости, в какую сторону колеблется напряжение в первичной катушке, реле трансформатора изменяет количество витков (подключают или исключают) во вторичной катушке. Таким образом, на выходе из трансформаторного стабилизатора имеем стабильное и достаточное напряжение. Хороших сторон в таком стабилизаторе больше, нежели недостатков.

«Минусы»:

точность регулировки нельзя назвать тонкой (около 8%);
поэтапный процесс изменения напряжения, что можно пронаблюдать на лампе накаливания.

«Плюсы»:

доступная стоимость;
выполняет свою работу много лет (до 10);
переносит перегрузку;
работает с напряжением от 140В внизу до 270В вверху;
в процессе работы не шумит;
компактные размеры прибора.

15 место — APC by Schneider Electric Line-R LS595-RS: Характеристики и цена

APC by Schneider Electric Line-R LS595-RS

Пятнадцатое место нашего рейтинга занимает стабилизатор APC by Schneider Electric Line-R LS595-RS, который выделяется не только заманчивой ценой, но также качественной сборкой и небольшим весом.

Тип стабилизатора	релейный
Активная мощность	300 Вт
Полная мощность	595 В·А
Тип входного напряжения	однофазное (230 В)
Входное рабочее напряжение	184-284 В
Точность стабилизации	10%
Выходное напряжение	198-242 В
Входная частота	50-50 Гц
Вес	1.4 кг
Цена	1 290 ₽

APC by Schneider Electric Line-R LS595-RS
Качество работы 4.5

Уровень шума 4.5

Простота установки 4.8

Компактность 4.6

Качество сборки 4.3

Шаг №6. Обзор популярных производителей: на что обращать внимание

Российская компания «Штиль»

Производитель накопил большой опыт выпуска электротехнических изделий, работает на рынке с 1994 года. Продукция выпускается по сертификату соответствия ГОСТ ISO 9001-2011.

Имеются собственные проектный и производственные отделы для выпуска стабилизаторов разных назначений и способов крепления.

Особый популярностью пользуются инверторные трехфазные и однофазные модели, предназначенные для работы в трудных условиях. Они обеспечивают высокие выходные электрические характеристики.

На свою продукцию компания Штиль дает гарантии, включающие:

диагностику работающего оборудования с выявлением причин, вызывающих проблемы при эксплуатации;
выполнение местного или общего ремонта с заменой поврежденных узлов;
профилактические мероприятия и техническое обслуживание.

Оборудование после гарантийного ремонта в обязательном порядке подвергается тестовым испытаниям на пригодность к дальнейшей эксплуатации. Без технических проверок оно к владельцу не возвращается.

Итальянский производитель ORTEA S.P.A.

Компания освоила рынок электротехнического оборудования для стран Европы более полувека назад.

Ее продукция к нам поступает через разветвленную сеть дилеров, включающую более 700 компаний-партнеров в странах СНГ с сервисными центрами производителя из Италии. Она отличается высоким качеством, надежностью, стойкостью к сложным условиям эксплуатации.

Преимущества продукции компании:

имеется патент на конструкцию регулировочного механизма, обеспечивающий пожизненную фирменную гарантию;
внутренние силовые узлы обладают высокой устойчивостью к возникающим перегрузкам;
точность стабилизации очень высокая, не превышает 0,5 процента;
используется высокоэффективная интеллектуальная система защиты от Schneider Electric или ABB;
дополнительно встроена защита от поражения оборудования молнией;
повышенное быстродействие на перепады напряжения в сети;
хорошая плавность регулировок;
стойкость к холодам;
2 метода подключения, использующие возможность коррекции входного сигнала;
современные дисплеи с повышенной четкостью отображаемой информации.

Комплектующее оборудование для сборки поступает только от европейских компаний, подвергается серьезным проверкам. Монтаж отмечается высокой четкостью и аккуратностью.

Российская компания «Норма М»

Старый и опытный отечественный производитель отмечается прогрессивными техническими решениями и высокой технологической базой для выпуска электротехнического оборудования.

На предприятии запатентованы и внедрены изобретения:

по конструкциям реле, обеспечивающую функцию предотвращения искрения контактов;
современной безобрывной коммутации переключаемых цепей;
обеспечения практически 100% удержания мощности.

Продукция Норма М создается для однофазных или трехфазных систем питания, корректно служит более 10 лет при различных перегрузках. На нее дается гарантия и предоставляется сервисное техническое обслуживание в центрах компании.

Преимущества производителя:

все модели оборудования выделяются компактностью;
высокое обеспечение уровня мощности в заявленном диапазоне;
имеется режим «байпас», обеспечивающий отключение автотрансформатора при нормальном уровне электроснабжения, что значительно экономит электроэнергию;
стойкость к работе на морозе;
качественная выходная синусоида без искажений гармоники;
монтаж по местным условиям на стене или полу.

Российский производитель ЭТК «Энергия»

В 2000 году компания зарегистрировалась в качестве дистрибьютера электротехнической корпорации Sassin из Китая и стала работать на отечественном рынке с силовым электрическим оборудованием.

Выпуск и продажи собственной продукции начаты с 2005 года. Товар оказался высокого качества, сразу завоевал доверие потребителей, стал пользоваться спросом. Объясняется это тем, что требования технологических процессов очень жесткие. Все оборудованию отвечает техническим нормативам и требованиям безопасности.

Основные преимущества ЭТК Энергия:

огромный выбор продукции с разными величинами мощности для бытового использования;
качественная сборка приборов;
высокая надежность и приспособленность к работе в сложных условиях;
выбор монтажа на стену или пол;
предоставляется возможность приобрести приборы, способные работать при любой погоде на улице;
доступная цена;
длительная гарантия.

Шаг №4 — Какой мощности нужен стабилизатор?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

magazin energia ru

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с «жадностью» электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна — не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, — вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

Вариант №1 — к дому подведена однофазная сеть на 220В
В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт:
40 * 220 = 8 800
Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).
Зная типичную линейку мощностей стабилизаторов:
5, 8, 10, 15, 20, 30 кВА

Понимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА — самое оно.
Вариант №2 — к дому подведена трехфазная сеть на 380В
В случае трехфазной сети решение следующее:
- если дома есть потребители на 380В — ставим один трехфазный стабилизатор.
  Его мощность высчитывается так:
  Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер.
  Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3:
  20 * 220 * 3 = 13 200
  Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер).
  Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА.
- Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать.
  Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки:
  40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило:

В зависимости от количества подведенных фаз:

для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

magazin energia ru

Выбор стабилизатора напряжения для стиральной машины

Если стиральная машина при пониженном напряжении плохо работает, когда все остальные домашние приборы чувствуют себя удовлетворительно, разумно поставить стабилизатор только для стиральной машины.

Выбор стабилизатора для стиральной машинки похож на выбор стабилизатора напряжения для холодильника, только не нужно умножать на 2, т.к. пусковые токи тут существенно меньше чем токи у компрессора холодильника.

Допустим, стиральная машина 2000 Вт. Тогда мы делим на 0,7, получаем 2857 ВА, то есть ближайший номинал – 3 кВА.

В итоге, выбор стабилизаторов напряжения – не такое уж и сложное дело.

Считаю, что стабильное напряжение – это, конечно, хорошо. Но если напряжения нет, то и стабилизировать нечего

Поэтому – советую обратить внимание на генераторы напряжения, для резервного бесперебойного питания своего дома

Выкладываю инструкции к стабилизаторам напряжения. • 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан: 212 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224.91 kB, скачан: 1029 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан: 891 раз./

На этом всё, читателей с вопросами и конструктивной критикой прошу в !

Как выбрать

Выбор стабилизаторов происходит между однофазовым и трехфазовым.Для этого нужно:

Выяснить, какие приборы и переменный ток есть в помещение. Если это однофазовое напряжение, тогда стабилизатор подойдет с одной фазой.
Когда в доме имеются мощные электрические приборы, тут нужен стабилизатор с 3 фазами.
Бывают ситуации, что к дому подходит 3 фазы, а надобности в этом нет. Если все электроприборы одинаковой мощности, можно на каждую фазу установить по одному выпрямителю. В случае когда требуются более мощные трехфазные выпрямители, можно установить на несколько фаз один, а остальные приборы пустить как обход трансформатору.

Также, при выборе выпрямителя, нужно учитывать его мощность для каждого электрического прибора.

Для механизмов с электродвигателями, берут определенный коэффициент, который кратный:

Стиральная машина – от 3 до 5.
Микроволновая печь – 2.
Холодильник – от 5 до 10.
Электрическая – от 7 до 10.

При таких коэффициентах, нужно останавливать свой выбор на трансформаторе с запасом мощности больше 30%. Еще это полезно для будущих приборов.

Нужен ли стабилизатор для котла?

Часто можно услышать мнение, что наличие стабилизатора напряжения не так уж важно. «Мой котел уже десять лет без стабилизатора замечательно работает», «он нормально все перепады терпит», — говорят некоторые владельцы, подразумевая, что покупка данного прибора есть бесполезная трата денег

Действительно, современные устройства справляются с небольшими перепадами напряжения. Более того, по межгосударственному стандарту ГОСТ 29322-2014 сетевое напряжение не есть величина постоянная и должно составлять 230 В плюс-минус 10 %. Соответственно, под стандартное напряжение подпадает диапазон 207-253 В.

Однако, в реальной жизни не всегда все случается согласно стандартам и резкие скачки параметров в питающей сети пока не являются фантастикой. К тому же, причиной возможных проблем может стать множество разных факторов, от погодных условий до человеческого вмешательства. Поэтому установка стабилизатора все-таки представляется оправданным решением и его покупка в большинстве случаев менее затратна, чем ремонт котла отопления при аварии. К тому же многие продавцы определяют установленный СН как необходимое условие для действия гарантии.

Однофазный или трехфазный стабилизатор напряжения — какой выбрать?

Перед тем, как выбрать стабилизатор напряжения для дома, нужно определиться с его фазностью. Для этого следует учесть, что:

большинство квартир и деревенских домов оснащено однофазной проводкой с напряжением 220 Вольт;
на производстве чаще всего проложены трёхфазные провода, а это значит, что напряжение в них 380 Вольт.

Важно! Проводка у загородных домов может быть обоих типов. Уточнить это удастся, если внимательно рассмотреть, сколько жил подведено к дому:

Уточнить это удастся, если внимательно рассмотреть, сколько жил подведено к дому:

два-три провода – питание однофазное;
четыре – присутствуют три фазы.

Если со схемой разводки электропроводки в квартире определиться не получилось, стоит взглянуть на сам счётчик. На его передней панели находятся индикаторы, своим мерцанием указывающие, что ведётся подсчёт импульсов. Один диод свидетельствует об одной фазе и напряжении 220 Вольт, а три диода означают, что в помещении трёхфазная проводка и напряжение 380 Вольт.

Могут прояснить ситуацию и автоматы, расположенные в электрощите. Одно- и двухполюсные устанавливаются в однофазную сеть. Трёх- и четырёхполюсные — только в сеть из трёх фаз.

На заметку. В трёхфазной сети необязательно использовать соответствующие автоматы. Если планируется неравномерная нагрузка, лучше установить три однополюсных.Например, гараж и подсобку со станком вывести на один автоматический выключатель, технические характеристики которого подходят под требуемые параметры сети. Кухню с мощными бытовыми приборами на второй. А весь дом — на третий. Причём каждый из трёх может отличаться по мощности. И установленные в этой сети стабилизаторы напряжения для холодильника, котла и др. электрооборудования тоже должны отличаться по мощности.

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

{SOURCE}
