Перемотка электродвигателя в домашних условиях: инструкция для перемотки двигателя своими руками

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

Источник

Методика перемотки электродвигателя

Начинают ремонтные работы с демонтажа двигателя. Производят внешний осмотр и очищают от загрязнений.

После чего придерживаются алгоритма:

Перемотка статора

Найдя неисправность статора двигателя, вырезают все обмотки. Очищают поверхность статора и пазы от загрязнений и лака. По справочнику определяют количество витков, сечение, тип провода и способ намотки.

Обычно используют «Справочник обмотчика асинхронных двигателей» под редакцией В.Л. Лихачева, но в интернете можно найти и другие источники.

На рисунке снизу показана часть такой таблицы:

Для этих целей в быту применяют кондуктор, если отсутствует станок. Иногда делают простейший станок, который позволяет произвести плотную и качественную намотку катушки. После чего в пазы укладывается изоляционный материал и запрессовываются обмотки, как показано на изображении снизу:

Эту операцию необходимо выполнять с максимальной осторожностью, чтобы не повредить изоляцию обмоток. После чего аккуратно осаживают витки катушек и срезают выступающую из пазов изоляцию

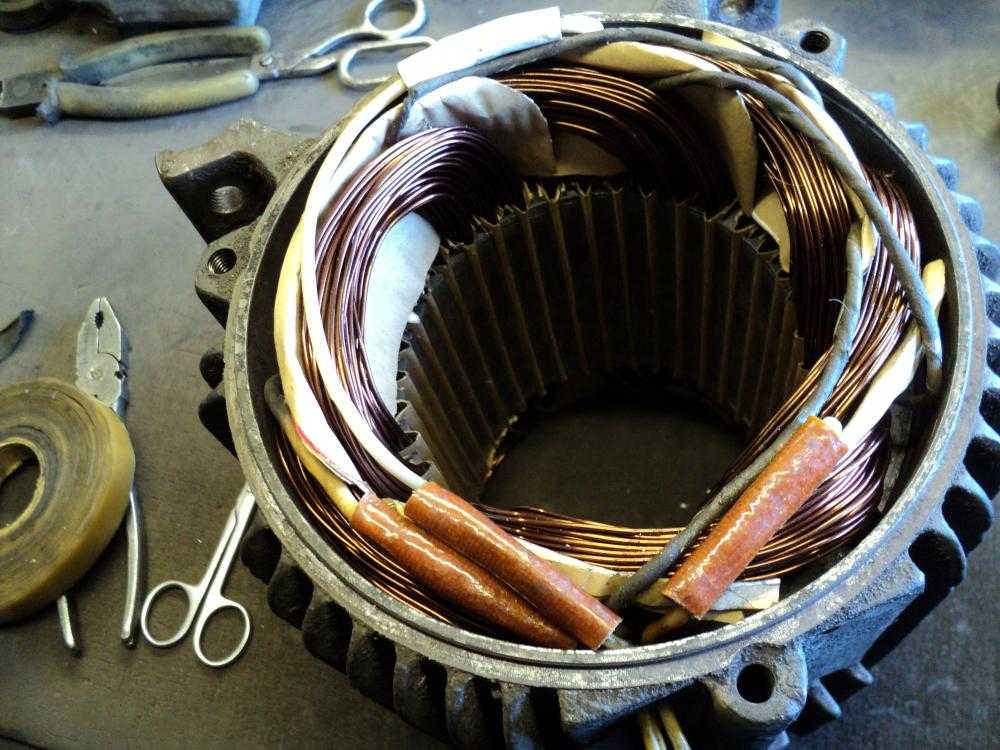

Полученный статор имеет вид, как на фото:

Производят распайку обмоток по торцам, согласно рекомендациям справочной литературы. Выводят концы в клеммную коробку.

После сборки проверяют качество укладки обмоток в пазы, прозванивают тестером и пропитывают статор лаком. Высушивают лак при температуре 120-150 0 С. Производят окончательную сборку. Подключают электродвигатель к сети, он должен заработать.

Таким образом, можно восстановить трехфазные двигатели как на 220, так и на 380 Вольт.

Бывают случаи, когда необходимо перемотать рабочий двигатель с 380 на 220 Вольт. Для этого в справочнике имеются данные на электродвигатель, где в таблице указаны количество витков и сечение провода для данного вида напряжения.

Аналогичным образом поступают, если необходимо перемотать двигатель с 220 на 12 Вольт.

Перемотка якоря

Сложнее самому выполнить ремонт коллекторного двигателя. В таких электродвигателях чаще выходит из строя якорь.

Ремонт своими руками начинают с разборки двигателя. Осматривают все детали. Распространенным дефектом является выход из строя ламелей коллектора, как показано на фото:

Для восстановления достаточно проточить коллектор на станке.

Сложнее обстоит дело, если неисправность возникает в обмотке. В интернете можно встретить информацию, что перемотать якорь своими руками невозможно. Это ошибочное заявление. Для того чтобы перемотать якорь, необходимо действовать по инструкции:

Если отсутствует справочная литература, то после демонтажа передней части обмоток, считают количество витков. Замеряют толщину проводника, предварительно удалив лаковое покрытие. После чего производят перемотку якоря. Это же справедливо при восстановлении статора.

Мастер класс по восстановлению сгоревшего электродвигателя можно посмотреть на видео:

Перемотка однофазных двигателей

Если имеется сгоревший однофазный двигатель, ремонт производят по вышеописанной инструкции. Однако, следует учитывать, что пусковая обмотка намотана проводом меньшего сечения.

Но существуют электроприборы, где рабочая и пусковая обмотки имеют одинаковую толщину проводника.

Ремонт двигателей постоянного тока

Перемотать двигатель постоянного тока можно, придерживаясь алгоритма ремонта якоря. В справочной литературе имеются таблички и диаграммы. В них указано направление намотки, количество витков, сечение проводов.

Если справочная литература отсутствует, при демонтаже проводов подсчитывают количество витков. Записывают данные витков и способ намотки.

После очистки пазов, удаляют все неровности и металлические задиры на якоре. Намотку начинают с начального паза, соблюдая шаг и сброс проводников.

Выводы обмоток припаивают к ламелям. Поверяют на отсутствие замыканий. После чего пропитывают лаком или эпоксидной смолой. Высушенное изделие протачивают, балансируют.

Разборка, осмотр и подготовка статора

Перемотку можно выполнить своими руками или отправить электродвигатель на ремонт. Так как последний вариант часто требует больших денежных затрат и не всегда реализуем в небольших городах, то лучше всего перематывать обмотку самому. В условиях домашней мастерской это вполне осуществимо. Сейчас широкое распространение получили трехфазные электродвигатели переменного тока с короткозамкнутым или фазным ротором. Поэтому ниже будет рассмотрен процесс перематывания электродвигателей именно такого типа. Перематывание, как и замена большинства других деталей двигателя начинается с его разборки.

Выполнив все приготовления по технике безопасности (отключить питание, отсоединить привод и другое), электродвигатель тщательно очищают и отмывают для того, чтобы минимизировать попадание грязи внутрь.

Затем откручивают несколько болтов вентилятора и его кожуха, а после, фиксирующие подшипниковые щиты. Они расположены на торцевых частях двигателя.

Разобрав двигатель, приступают к извлечению старой обмотки. Для этого выступающие ее части (лобовые) сдалбливают зубилом со стороны выводов обмоток.

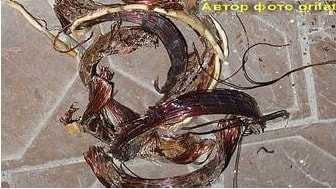

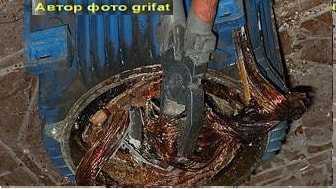

Лобовую часть срубают по всей окружности статора.

После этого выбивают из пазов клинья, которые фиксируют обмотку в пазах, а потом извлекают ее.

В электродвигателях небольшого размера клиньев, как правило, нет и оставшуюся обмотку можно сразу вытащить плоскогубцами.

Освободив статор от поврежденной обмотки его нужно тщательно осмотреть, почистить и если есть возможность продуть воздухом. Так, часто после замыканий на корпус в этом месте остаются наплавления меди, заусенцы и другие дефекты металла.

Большинство из них можно убрать наждачной бумагой с мелкой зернистостью.

Пошаговая инструкция перемотки электродвигателя своими руками

Необходимо сразу предупредить, что без спецоборудования и навыков работы перемотка катушек будет, скорее всего, бесполезным занятием. С другой стороны отрицательный опыт это тоже опыт. Понимание сложности процесса является лучшим объяснением его стоимости.

Первый этап — демонтаж

Мы приводим алгоритм действий для асинхронных машин, он следующий:

Отключаем привод от сети (380 или 220 В).
Демонтируем электромотор с конструкции, где он был установлен.
Снимаем задний защитный кожух охлаждающего вентилятора.
Демонтируем крыльчатку.
Откручиваем крепление торцевых крышек, после чего снимаем их. Начинать желательно с фронтальной части, после ее демонтажа ротор легко «выйдет» с тыловой крышки.
Вытаскиваем ротор.

Данный процесс можно существенно облегчить, если использовать специальное устройство – съемник. С его помощью легко освободить вал двигателя от шкива или шестерни, в также снять торцевые крышки.

Съемник для демонтажа

Мы не будем приводить инструкцию по разборке коллекторного двигателя, поскольку особо не отличается. Строение электромашины данного типа можно найти на нашем сайте.

Этап второй — снятие обмотки

Очередность действий следующая:

При помощи ножа снимаем бандажный крепеж и изоляционное покрытие с мест соединений проводов. В некоторых инструкциях рекомендуется зафиксировать схему соединений, например, сделав фотоснимок. Делать это особого смысла нет, поскольку это справочная информация и узнать ее по марке двигателя не составляет проблемы.
Используя зубило, сбиваем верхушки проводов с каждого торца статора.
Освобождаем пазы, используя пробойник соответствующего диаметра.
Очищаем статор от грязи, копоти, лака пропитки.

Статор, освобожденный от обмотки На этом этапе мы рекомендуем остановиться, взять корпус и отвезти его специалистам. Самостоятельный демонтаж позволит снизить стоимость восстановительных работ. Как уже упоминалось выше, без спецоборудования качественно перемотать катушки довольно сложно. Для понимания сложности процесса опишем его технологию, что позволит облегчить выбор.

Перемотка статора (финальная фаза)

Процесс состоит из следующих действий:

Установка изоляторов в каждый паз (гильзование).
Толщина материала и его характеристики подбираются по справочнику.
Определяются обмоточные данные по марке двигателя.
На специальном станке производится намотка необходимого количества витков всыпных катушек. В сети можно найти фото и параметры самодельных ручных станков, но качество их работ довольно сомнительное.
Станок для намотки всыпной обмотки
Катушечные группы укладываются в пазы, после чего производится их обвязка и соединение. Эти процессы довольно сложные и выполняются вручную.
Осуществляется пропитка. Для этого корпус нагревается до температуры 45°С – 55°С и полностью погружается в емкость с пропиточным лаком. Заливать лаком провода не имеет смысла, поскольку в этом случае все равно останутся пустоты.
После пропитки корпус помещают в специальную камеру, где осуществляется сушка при температуре 130-135°С.
Финальное тестирование катушек омметром.
Сборка и пробный запуск (если в ремонт передавались на только корпус, а и остальные детали и крепления).

Если на восстановление сдавался только корпус, рекомендуем перед тем, как включать мотор, проверить катушки.

Как перемотать якорь электродвигателя в домашних условиях

Прежде чем приступать к ремонту, подготовьте инструменты и материалы:

мультиметр. Если его нет, то понадобится индикатор напряжения, мегомметр и лампочка на 12 В с мощностью 30–40 Вт;
новую обмотку. Диаметр жилы должен быть идентичен диаметру старой обмотки;
паяльник;
диэлектрический картон толщиной 0,3 мм;
лак или эпоксидную смолу;
моток толстых хлопчатобумажных нитей;
наждачную бумагу.

Чтобы не делать лишнюю работу, важно правильно выявить причину поломки техники. Для этого осмотрите инструмент и проверьте, поступает ли ток на коллектор и кнопку пуска, при помощи мультиметра или индикатора. Если все в порядке, то нужно осмотреть прибор изнутри

Если все в порядке, то нужно осмотреть прибор изнутри.

Диагностика двигателя

Отключите инструмент от питания, и разберите корпус. Понюхайте ротор. Если произошло межвитковое замыкание, то изоляционное покрытие оплавляется и источает резкий запах.

Когда внешних признаков неисправности нет, стоит проверить ламели якоря мультиметром. Переключите прибор в режим омметра, и выставьте диапазон в 200 Ом. Двумя щупами «прозвоните» соседние ламели. Смена сопротивления свидетельствует о поломке в катушке.

Омметр можно заменить лампочкой. Подключите плюс и минус клеммы на вилку прибора, а в разрыв поставьте лампу. Вращайте вал якоря рукой. Если лампочка «моргает», значит, произошло межвитковое замыкание. Лампа не горит? Значит, произошел обрыв цепи или отсутствует сопротивление в одной из ламелей.

Замена обмотки и новая изоляция предотвратят перегорание двигателя. Чтобы продлить срок эксплуатации электродвигателя, перемотку ротора рекомендуется проводить не реже чем раз в два года.

Инструкция: как перемотать обмотку якоря

Перед перемоткой нужно зафиксировать основные показатели двигателя. Посчитайте и запишите: количество пазов якоря и ламелей коллектора. Определите шаг намотки. Наиболее распространенный шаг 1–6 — когда катушка укладывается в начальный паз, затем в 7 и закрепляется на 1 пазу.

В некоторых заводских обмотках применяется сброс вправо или влево. Например, при намотке и сбросе вправо, катушка уходит вправо от начального паза. Так, при количестве пазов якоря 12, шаге намотки 1–6 и сбросе вправо, обмотка закладывается в 1 паз, затем в 8 и после намотки нужного количества витков, закрепляется во 2 пазу. Все это нужно учесть. В противном случае обмотка будет уложена неверно, что негативно скажется на направлении вращения.

Перемотка якоря электродвигателя своими руками займет порядка 4 часов. Чтобы при сборке не возникло сложностей, рекомендуется фотографировать исходное расположение деталей, во время каждого этапа работы:

Определение направления и начального паза намотки. Найдите на обмотке катушку, которая не перекрыта другими. Это последняя катушка. Если укладка обмотки идет вправо, значит, начальный паз расположен правее левой стороны последней катушки. С него и нужно начинать укладывать проводник. Так перемотка якоря будет максимально приближена к заводским условиям. Отметьте паз маркером. При исходной симметричной намотке, катушки укладываются попарно, поэтому последних катушек и начальных пазов тоже два. Выявляют их также

Чтобы поиск пазов не вызвал затруднений, обратите внимание на изображение:

Подсчет витков. Нужно определить количество витков в пазу (W) и в катушке обмотки (K)

Отделите верхнюю катушку и подсчитайте витки. При необходимости, катушку обжигают в пламени горелки. Нюанс подсчета в том, что количество витков отдельной катушки в пазу зависит от соотношения числа ламелей коллектора к количеству пазов якоря. Например, в последней катушке 60 витков (W), в якоре 12 пазов, а ламелей коллектора 36. Тогда значение К будет 10 (606), где 6 – соотношение пазов к ламелям, умноженное на 2.
Подготовка коллектора. Снимать его не нужно. Измерьте сопротивление между ламелями и корпусом. Для этого воспользуйтесь мегомметром или переведите мультиметр в соответствующий режим. Минимальное сопротивление – 200 кОм, максимальное – 0,25 МОм.
Демонтаж старого проводника. Аккуратно, не повреждая корпус якоря, удалите старую обмотку.
Зачистка пазов и корпуса якоря. Весь нагар и заусенцы, нужно отшлифовать наждачной бумагой.
Изготовление гильз для якоря. Из диэлектрического картона нарежьте прямоугольники в соответствие с размером пазов якоря.
Перемотка. Внимательно просмотрите все записи, сделанные при подготовке к ремонту. Схема перемотки якоря своими руками должна полностью соответствовать заводской. Конец новой обмотки припаивается к окончанию ламели. Провод нужно укладывать с начального паза, соблюдая шаг и сброс обмотки.
