Стриппер для снятия изоляции с проводов: как пользоваться

Зачем нужны стриппер и кримпер

В принципе, эти инструменты имеют название очень необычное для российского уха. Но их предназначение нам все-таки знакомо и понятно:

Стриппер. Свое наименование инструмент получил от английского слова strip. Пожалуй, значение известно каждому — раздевать, обнажать. Инструмент именно «раздевает» провод, то есть лишает его изоляционного покрытия. Профессионалы всегда имеют при себе стриппер. Но и домашнему мастеру он прямо показан. Без него трудно произвести монтаж освещения, да и вряд ли получится нормально установить проводку.
Кримпер. Женщины, пожалуй, знают: кримперы — это такие щипцы для завивки волос. Устройство фиксирует прядь и придает нужную форму. Аналогичное назначение у пресс-клещей, которые иначе называются именно кримперами. Нужны они, чтобы обжать провод.

Стандартные схемы обжима

Существуют две схемы обжима витой пары или распиновки rj 45:

прямой;
через.

При прямом обжиме rj 45 разъемы (вилки) с обеих сторон провода подключаются по одной схеме, а при кроссовере схема меняется.

На разъеме гнезда для проводов пронумерованы, и каждая из них предназначена для провода определенного цвета в зависимости от выбранной опции. Опция T568A имеет следующую схему подключения:

1 бело-зеленый;
2 зеленых;
3 бело-оранжевый;
4 синих;
5 бело-голубой;
6 оранжевых;
7 бело-коричневый;
8 коричневый.

Вариант Т568В подключается по такой схеме:

1 бело-оранжевый;
2 апельсина;
3 бело-зеленый;
4 синих;
5 бело-голубой;
6 зеленых;
7 бело-коричневый;
8 коричневый.

Для прямого подключения в основном используется последний вариант, для смешанного подключения – оба.

Вариант №1 – прямой 8-проводниковый кабель

Этот вариант подходит для подключения различных типов электронных устройств. Например, подключенный таким образом кабель используется для подключения компьютера к коммутаторам. Штекер RJ 45 обжимается согласно опции T568B с обеих сторон кабеля.

Вариант №2 – 8-проводниковый кроссовер

Кроссовер используется для подключения устройств одного типа, например компьютера, к компьютеру. Кроссовер или кроссовер выполняется двумя способами:

скорость передачи данных 100 Мбит / с;
скорость достигает 1000 Мбит / с.В первом случае разъем rj 45 обжимается на одном конце кабеля по варианту T568B, а на другом по варианту T568A.

Во втором случае заглушка обжимается по варианту Т568Б, а второй конец так:

белый и зеленый;
зеленый;
белый и оранжевый;
бело-коричневый;
коричневый;
апельсин;
синий;
белый и синий.

Вариант №3 – прямой 4-проводниковый кабель

Для низкоскоростных сетей можно использовать 8-контактные (8-контактные) 4-проводные вилки

Для этого важно знать, какие контакты следует задействовать. Используются слоты 1 и 2, 3 и 6

Берутся любые две пары, но важно, чтобы соединение было одинаковым на обоих концах, например:

бело-оранжевый подключен к 1 контакту;
k 2 – оранжевый;
у 3 – бело-зеленый;
в 6 – зеленый.

Вариант №4 – 4-проводный кроссовер

Этот вариант носит скорее информационный характер, так как сознательное снижение скорости для современных устройств нецелесообразно. Давайте посмотрим, как вы можете создать распиновку для rg 45 – одно из названий rj 45. Чтобы получить кроссовый кабель, просто поменяйте местами подключенные пары. Допустим, первый разъем подключается согласно схеме, показанной выше, затем обжимается второй следующим образом:

1 контакт – бело-зеленый;
2 контакта – зеленый;
3 контакта – бело-оранжевый;
6 контактный – оранжевый.

Цель прямого и поперечного связывания такая же, как и при использовании 4 пар.

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

Витая пара устанавливается в разъем коннектора.
Провода витой пары разводятся по специальным желобам в коннекторе.
Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

Вот картинка, как работают ножи:

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Аппарат сильно шумит

Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.

Также вибрация вала может появляться из-за разболтавшейся от длительной эксплуатации втулки подшипника скольжения.

Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.

Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.

Достоинства и недостатки обжимки

Обратите внимание что наконечники до 0,75мм2 и больших сечений до 2,5мм2 нужно обжимать на разных настройках регулировочного колесика.
Так как наконечники разных диаметров, а усилие обжима должно быть равномерным и не оставлять слабины, соответственно данной регулировкой и происходит изменение расстояния путем выдвижения или удаления площадки для обжима. Чтобы снять или заменить магазин с наконечниками, в задней части рукоятки поднимаете вверх защелку и легко вытаскиваете его наружу

Лента меняется очень просто

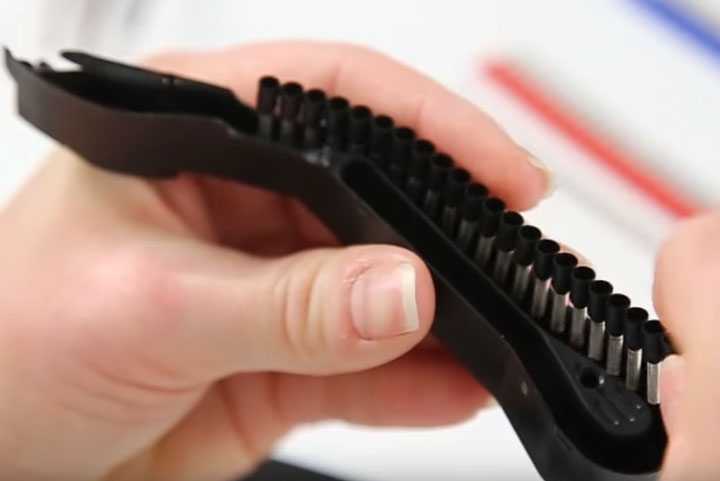

Чтобы снять или заменить магазин с наконечниками, в задней части рукоятки поднимаете вверх защелку и легко вытаскиваете его наружу. Лента меняется очень просто.

Снимаете пластиковую крышечку, переворачиваете магазин, старая лента выпадает, а новую вставляете на пустое место.
Еще одним отличием инструмента является его более легкий вес по сравнению с обычными китайскими кримперами, которые изготовлены из железа. Если же учитывать что Crimpfox Phoenix Contact еще и заменяет стриппер+кабелерез, то ваша подсумка с инструментом способна значительно потерять в весе.

Но самый конечно существенный недостаток инструмента — это ограниченность в ассортименте наконечников. Безусловно самые ходовые наконечники при сборке электрощитов — до 6-10мм2. А ими как раз таки и нельзя работать данными пресс клещами.

Сами наконечники продаются в лентах и они несколько дороже чем обычные их одиночные аналоги. Если вам тяжело найти оригинальные ленты от Phoenix Contact можно воспользоваться подобными наконечниками от фирмы КВТ. Они также наладили выпуск данной расходки.

Надо заметить, что данный инструмент для компании Phoenix Contact под его брендом выпускает известная фирма Jokary. Которая изначально разработала подобные универсальные клещи для себя. Функциональность у обеих обжимок одинаковая.
В целом универсальная обжимка Crimpfox 4 в 1 довольно специфичный аппарат и как говорилось выше подойдет в первую очередь тем, кто занят массовой сборкой больших распредщитов автоматики и шкафов с PLC. Если это ваша специфика работы, то смысл в приобретении девайса есть и экономия времени в конце концов окупит затраты на аппарат.

Стандартные схемы распиновки кабеля RJ-45

Установка коннекторов на кабель регламентируется международным стандартом EIA/TIA-568. Он определяет правила и порядок создания внутриквартирных сетей. В зависимости от того, для чего предназначен кабель и какая нужна его пропускная способность, выбирается схема обжимки.

Прямая обжимка 8-проводникового кабеля

Восьмижильный кабель применяется для высокоскоростных каналов связи с пропускной способностью до 1 000 Мбит\с.

Если предполагается соединить компьютер, многофункциональный центр или телевизор с роутером или свитчем, то следует применить «прямую» схему обжимки восьмипроводного кабеля. Схема называется прямой, потому что оба конца кабеля соединяются с вилкой коннектора в одном и том же порядке цвета проводников. Существуют два взаимозаменяемых типа этой схемы – А и В. Первый применяется в США и Европе, второй – в России. Оба абсолютно равноценны. На первую позицию ставится бело-оранжевый провод.

ФОТО: sovet-ingenera.comСхема прямой обжимки по варианту В

Имеется другой вариант, перекрёстный. Но в настоящее время он применяется очень редко. Он был нужен для соединения двух одинаковых устройств, например двух компьютеров или двух коммутаторов. Сейчас соединение с участием прямого кабеля происходит автоматически.

Прямой порядок обжима 4-проводникового кабеля

Для медленных сетей до 100 Мб\с вполне достаточно четырёхжильного кабеля. Его схема обжимки приведена на Рис. 5.

ФОТО: sovet-ingenera.comСхемы обжимки четырёхпроводного кабеля по прямому порядку тип В и тип А

Кросс-линковый порядок обжима 8-проводникового кабеля

Перекрёстный обжим восьмижильного кабеля («кроссовер») для высокоскоростных сетей выполняется по схеме Рис. 6 .

ФОТО: sovet-ingenera.comСхема восьмижильного кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В

Перекрёстная обжимка 4-проводникового кабеля

Подобная схема применяется только в домашних низкоскоростных сетях при коммутации между собой двух старых компьютеров.

Как выбрать подходящий инструмент

Перед покупкой пассатижей и вообще любого инструмента нужно помнить, что каждый из них предусматривает свои особенности работы с ним. Если говорить о кабельных ножах, то они обладают широким функционалом и позволяют снимать изоляцию с проводников любого размера и сечения. Однако этот инструмент требует бережного обращения, иначе можно легко нарушить структуру металлической основы кабеля. Лучше всего для удаления оболочки с проводника использовать клещи и плоскогубцы, однако они не являются столь же универсальными, поскольку рассчитаны на работу только с проводниками определенного диаметра.

К примеру, большинство подобных приборов подходит для снятия изоляции с проводников диаметром от 0,4 до 4 см. Обычно этого диапазона значений оказывается достаточно для обработки большинства электрических проводов.

Но если придется иметь дело со специализированными кабелями, потребуется альтернативное устройство для зачистки изоляции

Вдобавок к этому следует обращать внимание на характеристики рукоятки, поскольку они могут повлиять на качество и точность зачистки. На ручках клещей для снятия изоляции с проводов обязательно должно присутствовать диэлектрическое покрытие, которое обеспечит защиту рук от поражения током

Технические характеристики

Выбирая подходящий инструмент для работы с определенными проводниковыми изделиями, нужно помнить, что производители выпускают их в большом количестве вариантов, каждый из которых обладает свойственными только им техническими характеристиками. Остановимся подробнее на рабочих параметрах, которыми обладает полуавтоматический стриппер, наиболее часто используемый в бытовых условиях.

При знакомстве с ним в первую очередь нужно обращать внимание на такую характеристику, как сечение провода, которое у большинства моделей имеет показатель 0,2−6 мм2. Если модель оснащена опцией опрессовки, то в описании должна присутствовать информация о размере гильз и наконечников

Для рассматриваемого варианта инструмента максимальное значение сечения гильз тоже будет 6 мм2. Аналогичным образом дело обстоит и с кусачками, которые предусмотрены в этом инструменте. Они также рассчитаны на работу с проводником этого же размера.

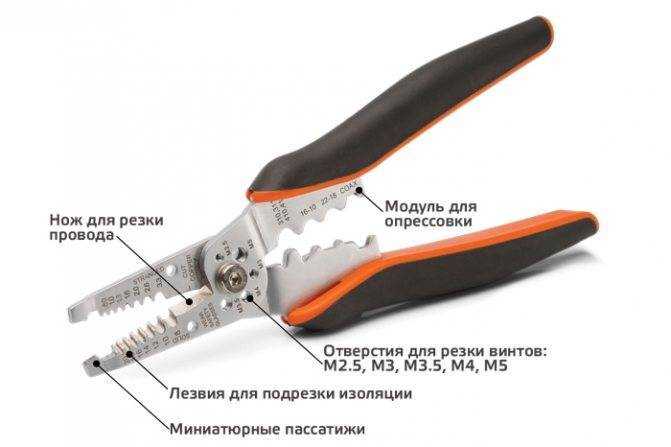

Чем стриппер отличается от кримпера

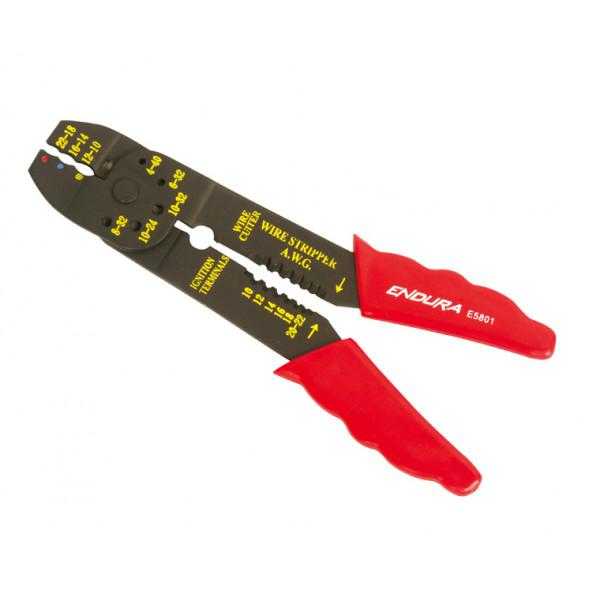

По своему устройству кримпер мало чем отличается от плоскогубцев. Главное его отличие связано с его функциональным назначением — он предназначен для выполнения прямо противоположных работ, чем инструмент, используемый для зачистки кабеля. Кримпер применяют, когда нужно обжать провода для их последующего соединения и монтажа.

Использовать этот съемник изоляции не рекомендуется, но в сочетании со стриппером он способен помочь в решении следующих задач — зачистка и обжим проводов. Иначе говоря, благодаря стрипперу и кримперу вы сможете выполнить основные виды работ, которые чаще всего возникают при установке электромонтажных изделий, а именно снять оболочку с проводников и скрепить их между собой. Эти устройства оснащены двумя функциональными зонами, на которых расположены пазы обжима и губки.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

с монолитной жилой;
многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

убеждаемся в правильности соединения;
вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
до конца утапливаем оголенный участок провода в наконечник;
прилагая усилие нажимаем на рукоятки кримпера;
как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

слишком слабое сжатие ручек инструмента;
неисправность храпового механизма;
«слабая» пружина в храповике;
не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
надеть на шнур небольшой кусок термоизоляционной оплетки;
после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Порядок при обжимке

А теперь перейдем к правильному способу обжатия кабеля. Будьте осторожны в работе: главное не повредить себя, а разъемы дешевые).

Шаг 1. Снимаем изоляцию

Сначала удалите изоляцию с провода – вы можете аккуратно снять ее ножницами или использовать инструмент для зачистки проводов на плоскогубцах – вставьте, поверните, и кожух сдувается. Он хрупкий, поэтому снимается довольно легко. Снять утеплитель не так уж и много – от конца уходит всего пара сантиметров. Если ничего другого, вы все вырежете. На плоскогубцах есть специальные отметки, на каком уровне следует разрезать подкладку.

Шаг 2. Расправляем провода

Теперь берем наши провода, распрямляем и располагаем по схеме распиновки. Дайте совет – попробуйте распрямить их карандашом или рукой – они станут гладкими и близко друг к другу – это то, что нам нужно.

Шаг 3. Обрезаем

Пришло время вырезать и выровнять наши пряди. Режем либо плоскогубцами, либо теми же плоскогубцами, но тоже ножом. Оставляем около дюйма чистой нити. Со временем научитесь точно измерять расстояние.

Шаг 4. Попадаем в коннектор

Самая тяжелая часть. Теперь нам нужно вставить нашу конструкцию в соединитель. После вставки разъем опускается вниз. Почему сложно: пряди стараются не попадать в свои бороздки, залазить на соседей, загибаться, путаться

Здесь помогает рекомендация – набраться терпения и еще раз обратить внимание на обработку карандаша

Шаг 5. Вставляем до конца

После удара прижимаем кабель так, чтобы проводка полностью прекратилась. В этом случае обертка скроется в самом коннекторе. Если корпус не подходит к разъему, в будущем возможны переломы. Если реверс окажется коротким, нити не дойдут до ножей. Так что все со стажем и зрением.

Шаг 6. Опрессовка

А теперь самое время сжать наши ножи – о способах говорилось выше, но лучше всего использовать плоскогубцы. Взять и отжать.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию, прежде чем рассердиться, – снова сжать ножи, но посильнее. Часто помогает.

Если нет связи, обратите внимание на это:

Кабели подключены точно по схеме? ты взлетел? Просмотрите разъем.
Дошли провода до коннектора остановки? Удалось ли достать ножи?

Остальное можно отнести только к обрыву кабеля.

Изначально, перед тем, как обжимать сетевой кабель, можно такие крышки подключить. Они отлично защищают от перегиба возле разъема, но практически все без них живет. Видов много, в статье об этом не говорится. Для справки.

Подключение и первый запуск

Для подключения новой модели в комплекте предусмотрен HDMI-кабель. Он достаточно короткий, поэтому вам может потребоваться свой, более длинный провод. Альтернативный вариант – разместить ТВ бокс сразу за телевизором. Благодаря более свежему сетевому модулю, можно подключать более продвинутую акустику с режимом 5.1. Все, что нужно для подключения – соединить кабелем приставку с телевизором.

После запуска мы видим сравнительно простой интерфейс Android 11. Это означает, что отсутствует голосовой поиск и само оформление выполнено в виде простых плиток. Если же внешний вид настолько не устраивает, что нет желания с ним мириться, можно просто воспользоваться другим лаунчером или установить ATV модуль (о нем немного позже).

Правила пользования инструментом

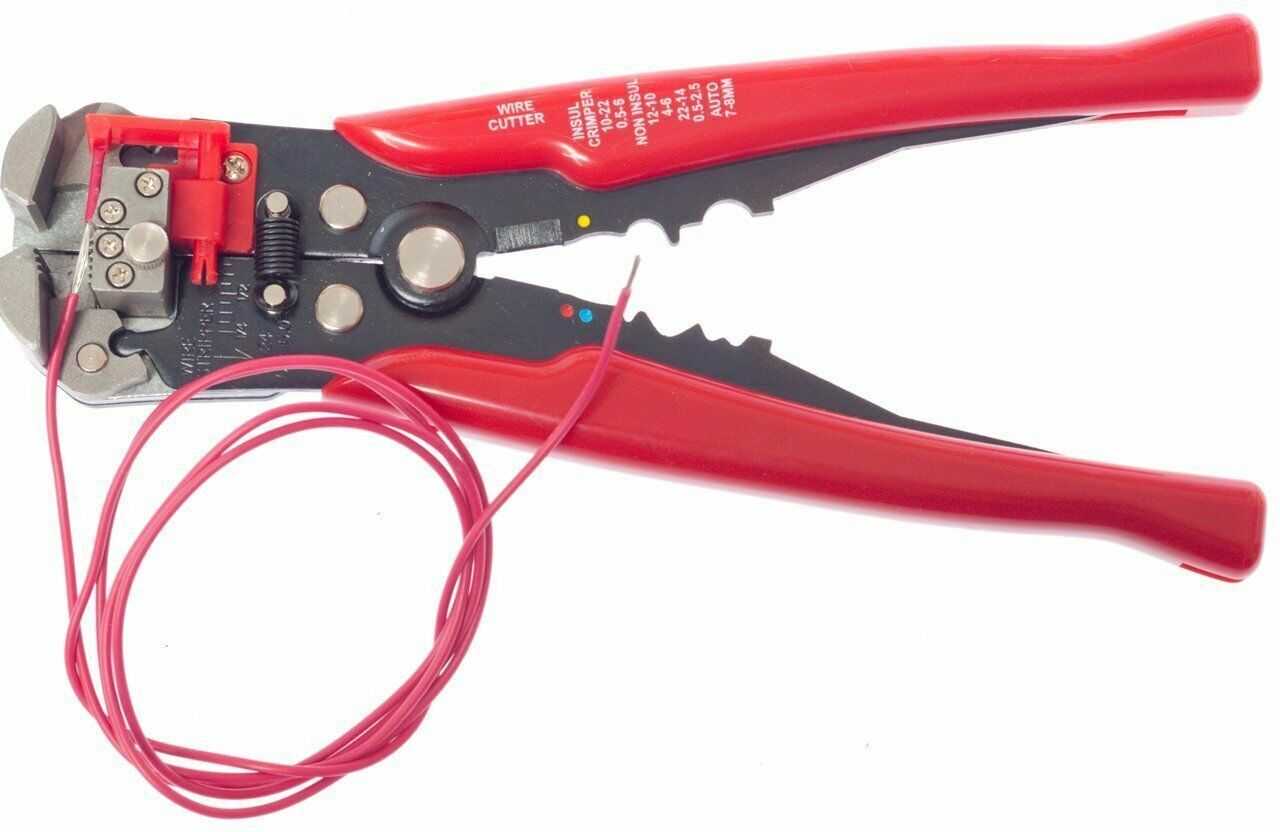

Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.

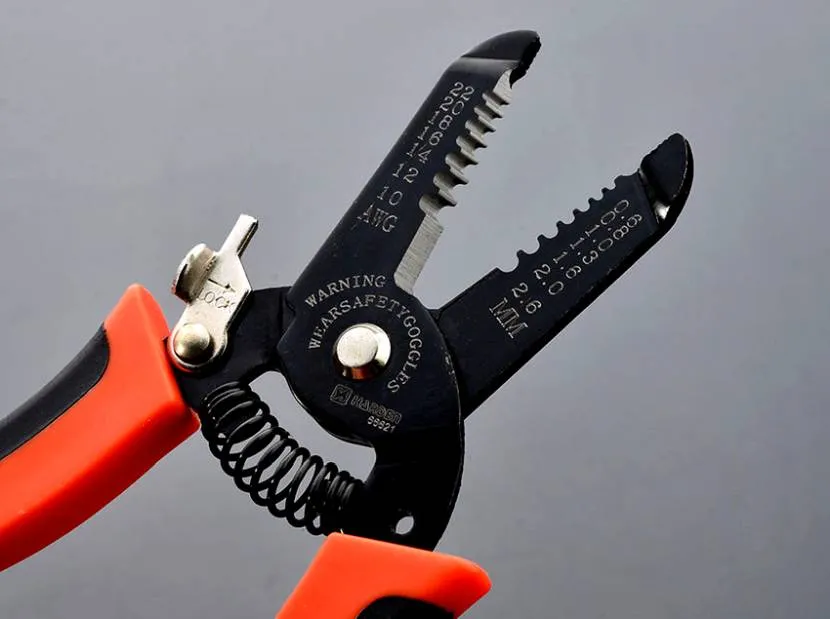

Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы

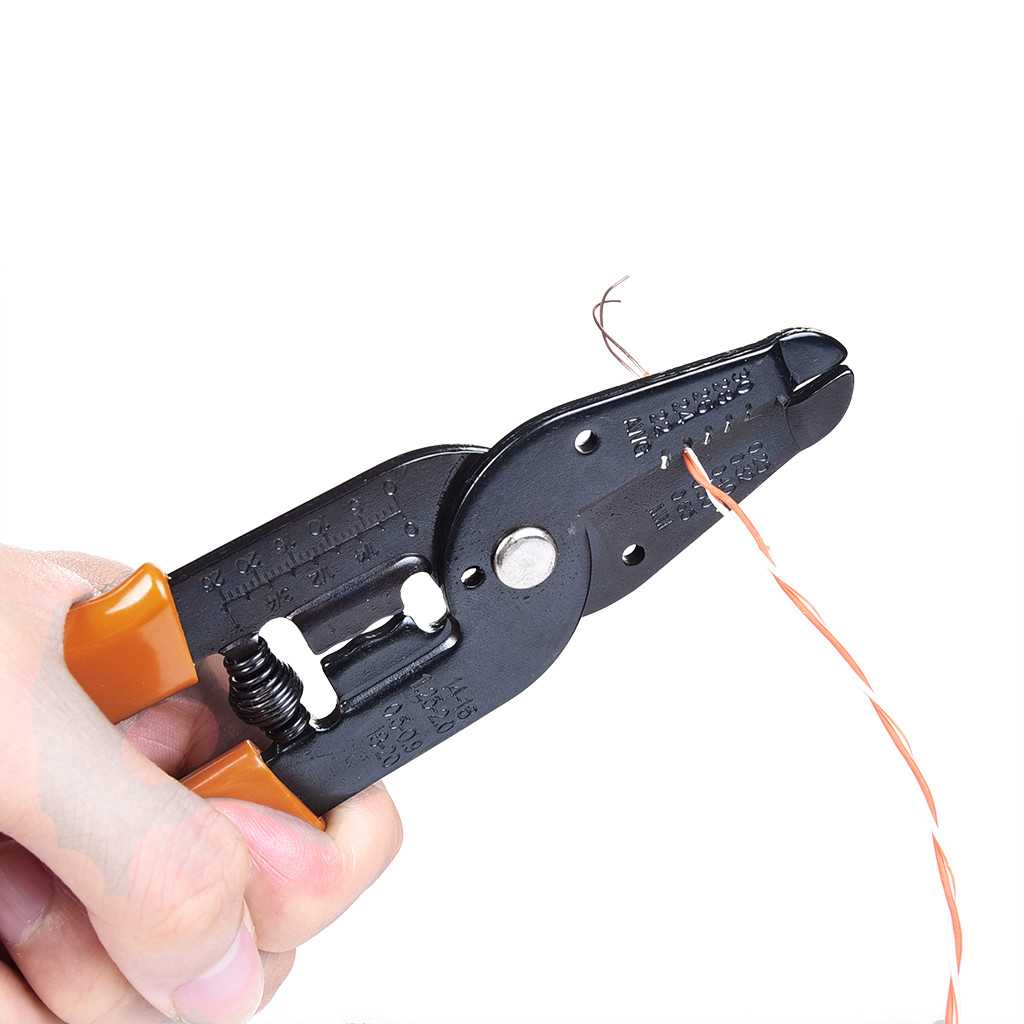

Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.

Важный момент при использовании стриппера — это правильно подобрать размер высечки в ножах, если ошибиться с диаметром, мягкий проводник будет поврежден и даже может обломаться на месте зачистки. Также не стоит захватывать большую длину изоляции проводника, лучше разделить на несколько операций по меньше.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести такую же витую пару необходимой длины и 8-контактные разъемы. Также стоит купить или взять у знакомых необходимый инструмент. Если не удалось получить специализированный инструмент, вы можете сделать это, имея под рукой инвентарь. Давайте сначала поговорим о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента может происходить по двум направлениям: для профессиональной деятельности; для личных нужд. Те, кто практикует профессионально, приобретут следующий инвентарь:

папка;
стриптизерша;
тестер;
инструмент для заделки витой пары.

Кримпер (клещи для опрессовки), в зависимости от сложности инструмента, способен разрезать кабель, зачищать жилы, обжимные гильзы, втулки, заглушки. Для этого в его корпус врезаны ножи, пресс-зажим с разными типами пазов. Для снятия изоляции с проводов предусмотрены специальные канавки разного радиуса.

Инструмент для зачистки позволяет безопасно зачищать провода или зачищать кабель. Помимо режущей кромки в нем есть гнезда разного диаметра, в которые вставляется проволока подходящего диаметра.

Тестер предназначен для проверки правильности и качества распиновки и обжима. Устройства бывают разной сложности и функциональности. Самый простой состоит из двух частей. Каждый элемент подключается к одному из кабельных разъемов. С одной стороны идет сигнал, другая его принимает и показывает качество работы, зажигая светодиоды в определенном порядке.

Последняя версия инструмента содержит ряд прикладных устройств, которые позволяют быстро и эффективно перерезать кабель. Если таких инструментов нет, можно обойтись обычным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямая разводка используется для подключения коммутатора, роутера, хаба к компьютеру. Этот метод наиболее распространен в нашей стране. На изображении ниже вы можете увидеть, как провода 8-проводной витой пары должны быть помещены в разъем.

Если вы внимательно посмотрите на эту схему, вы поймете, почему она называется прямой линией. Все из-за того, что на двух разъемах RG 45 опрессовка производится идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестная схема используется, когда они хотят подключить компьютер – компьютер напрямую или коммутатор – коммутатор. Поэтому, если вам нужно подключить два устройства к сети, этот способ вам подойдет. Пример того, как должна выглядеть распиновка кабеля, с 8-проводной витой парой, показан ниже на фото.

Видно, что на втором штекере провода поменяны местами, отсюда и название – кроссовер.

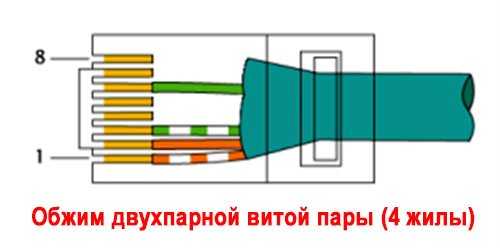

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Интернет-провайдеры также часто используют двухпарный кабель для внутренней прокладки. Двух пар достаточно, чтобы прокачать 100 Мбит / с, но стоимость такого интернет-кабеля намного ниже. Порядок обжатия этой витой пары показан на рисунке ниже.

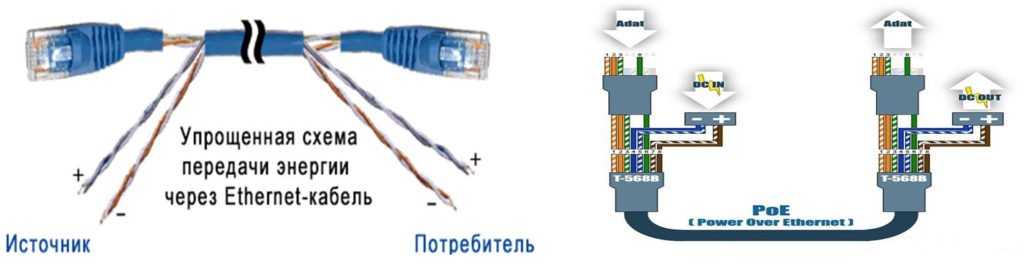

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема RJ-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если вам нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 ТО).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

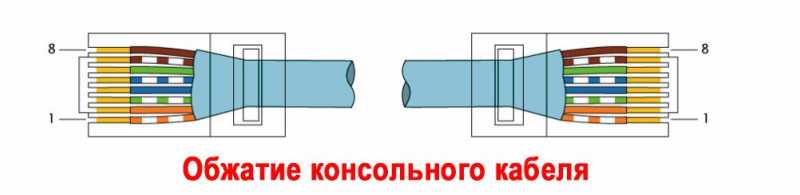

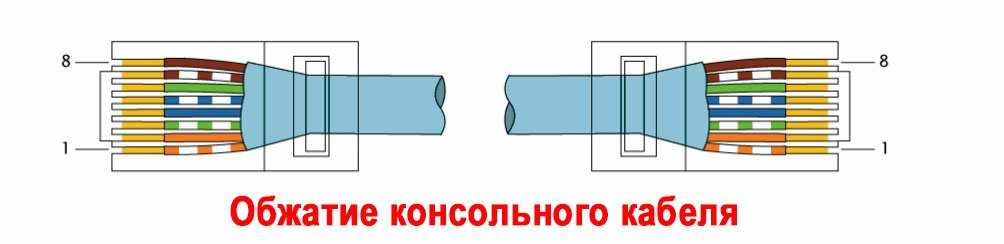

Схема обжатия консольного кабеля (rollover cable)

В этом варианте один конец витой пары должен быть обжат напротив другого конца. Похоже, вы перевернули его и посмотрели на вилку с другой стороны. Эта схема сжатия используется, когда вам нужно настроить маршрутизатор или коммутатор с помощью ПК. Чаще всего используется для устройств Cisco.
