3 схемы подключения мастер выключателя

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

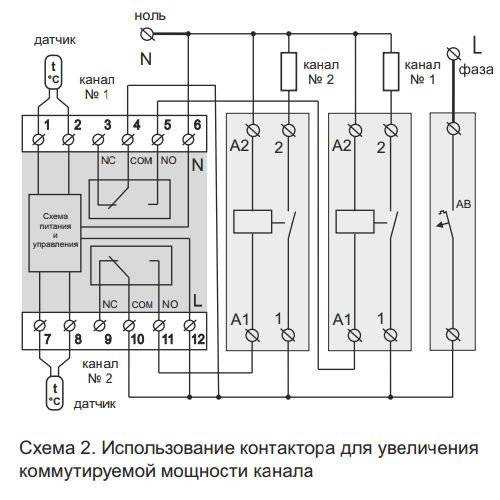

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

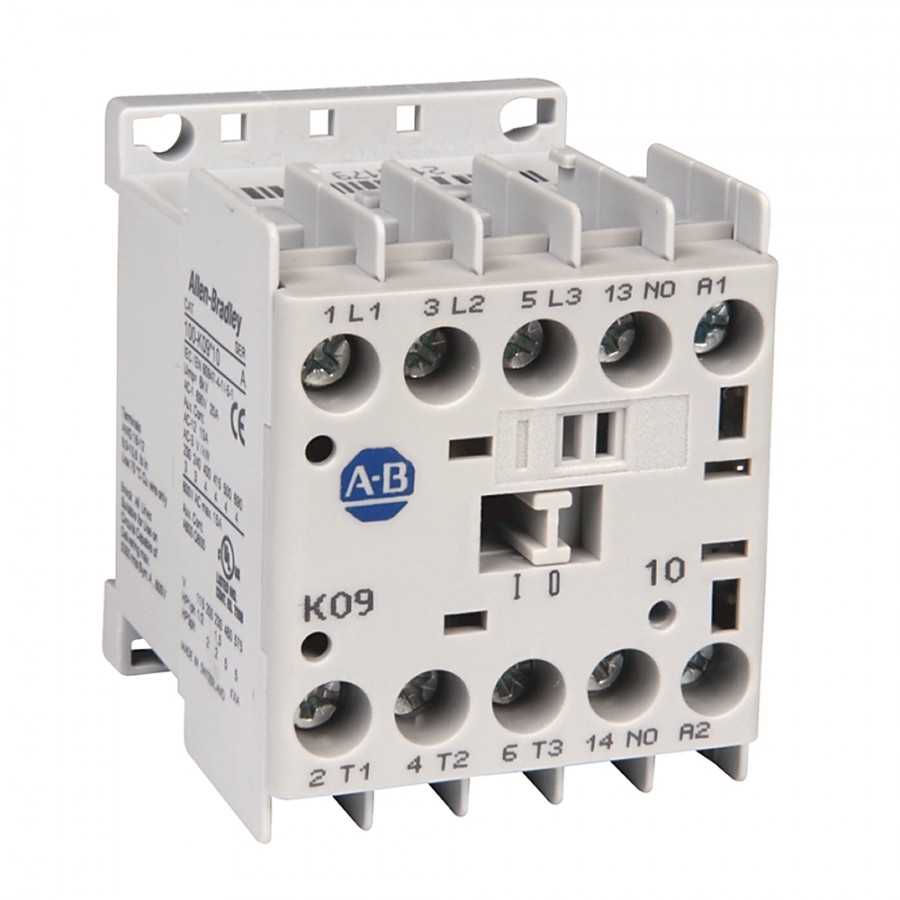

контактор силовой

• Безопасность – отсутствие рисков перегрева, возгорания;
• Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
• Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

• Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
• Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
• Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Мастер-выключатель света гасим свет одной кнопкой

Приветствую вас, дорогие читатели сайта elektrik-sam.info!

Второй, из наиболее востребованных опций при заказе проекта или сборки электрощита, после неотключаемых линий, является мастер-выключатель освещения.

Мы живем в интенсивном мире, где все постоянно перегруженны информацией и постоянно спешат

Поэтому, очень удобно при выходе из квартиры или дома, одним нажатием на выключатель отключить сразу все освещение, и переключить свое внимание на повседневные заботы, не переживая о том, что забыли выключить свет в какой-то из комнат. Этим и объясняется востребованность такого решения в домашней электросети!

Технически реализовать мастер-выключатель освещения можно различными способами, но основным исполнительным элементом в них будет контактор.

При использовании контактора у нас будет две цепи:

Цепь управления

В цепь управления подключается обмотка контактора через управляющий механизм — клавишный или кнопочный выключатель, импульсное реле, карточный выключатель, контроллер Touch Memory и др.

Т.е. при замыкании выключателя или другого механизма в обмотку контактора подается питающее напряжение и он срабатывает.

Чаще всего применяются контакторы с нормально разомкнутыми контактами. При подаче питания в обмотку контактора, его силовые контакты замыкаются. Соответственно, при выключении мастер-выключателя, он разрывает цепь управления, питание с обмотки контактора снимается, силовые контакты размыкаются и цепи освещения квартиры (дома) обесточиваются.

Контакторы выпускаюся с оботками, расчитанными на различное питающее напряжение, например у Hager: 12В АС, 24В АС, 230В АС.

Контакторы с обмотками на 12В и 24В широко используются в системах автоматизации. Наиболее функциональным решением по организации мастер-выключателя будет использование программируемого логического контроллера или программируемого реле, в них как раз и используются контакторы с обмотками на 12В или 24В.

READ Как подключить усилок к сабвуферу

Цепь управления, как и любую электрическую цепь, дополнительно необходимо защищать аппаратом защиты или плавкой вставкой.

Силовая цепь

Обмотка контактора, подключенная в цепь управления, управляет замыканием/размыканием его силовых контактов. Именно силовые контакты подключают, либо отключают нагрузку (в нашем случае группы освещения) к питающей сети.

Силовые контакты контактора рассчитаны на определенный ток, который они могут пропустить, замыкая цепь. Номинальный ток контактов указывается на передней панели контактора в амперах, его необходимо рассчитывать при выборе и выбирать ближайщий больший номинал из модельного ряда.

Обязательно необходимо предусматривать вышестоящий аппарат защиты в цепи, коммутируемой контактором.

Контакторы выпускаются в исполнении для однофазной, либо трехфазной сети. Трехфазные контакторы для мастер-выключателя применяются, если у вас трехфазное электроснабжение и группы освещения распределены по трем фазам.

Для мастер-выключателя освещения желательно использовать контакторы с ручным управлением. Они дороже обычных и не всегда есть в наличчи на складе, однако в случае како-либо аварии позволяют включить/отключить силовую цепь контактора вручную.

Мастер-выключатель света техническая реализация

По технической реализации я выделю три основных, чаще всего используемых решения.

Как видно, существует множество решений по организации управления освещением мастер-выключателем, но в основе всех их лежит применение контактора.

Источник

Примеры практического применения

С помощью переключателя переведите цифровой панельный измерительный прибор в режим работы «проверка целостности».

В этом случае одной и той же лампой можно управлять с каждого этажа, а при необходимости и из подвала.

Петлевой выключатель позволяет замкнуть одну из двух цепей Как сделать петлевой выключатель из обычного выключателя: порядок действий Не всегда легко найти подходящую модель, позволяющую управлять освещением одновременно из двух точек. Подключите провода с помощью специальных клемм WAGO.

Давайте рассмотрим следующую схему: На нем изменились три вещи: два провода подключены к распределительной коробке S1, которая используется для питания других выключателей освещения. Различают открытый тип для подключения к поверхностной проводке и закрытый тип для подключения к настенной проводке. Схема с двумя проходными выключателями для управления двумя нагрузками Следующее видео поможет вам более детально разобраться со схемой подключения выключателей из двух мест: Здесь наглядно показано, как должны быть соединены провода в распределительной коробке, чтобы в процессе эксплуатации не возникло трудностей.

Одноклавишный и двухклавишный выключатели

Начну, с самого распространенного управление освещением с помощью одноклавишных и двухклавишных выключателей. Кстати, в продаже имеются и трехклавишные, но они многим пользователям не симпатичны, так как у них слишком узкие клавиши. Для частого использования это слишком не удобно. Данные выключатели используются в большинстве случаев в небольших помещениях без дополнительной автоматики.

Обратите ваше внимание на то, что большинство выключателей рассчитаны на ток 10А! Про это многие забывают, нагружая их излишней нагрузкой или еще хуже через них, на прямую, подключают мощное оборудование. Не делайте так! Если вы хотите использовать такие выключатели для подключения электрооборудования, используйте дополнительную автоматику, например силовое реле

Схема подключения одноклавишного выключателя довольна проста, и приведена ниже

Как видно из схемы, фазный провод (L) идет через контакт выключателя (это очень важно, фаза должна идти «в разрыв»), а нулевой (N) провод идет на прямую к источнику освещения (лампочки)

Практически во всех современных светильниках предусмотрено подключение заземляющего провода (PE), однако, будьте внимательны при его подключении и не перепутайте с другими проводами (нулем и фазой), а в случае отсутствии «земли» в электропроводке (касается старых зданий) ни в коем случае не используйте вместо нее нулевой провод.

Схема подключения двухклавишного выключателя практически аналогична схеме одноклавишного. Позволяет управлять с одного места двумя группами освещения или группами ламп светильника (например люстры).

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

контактор силовой

• Безопасность – отсутствие рисков перегрева, возгорания;
• Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
• Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

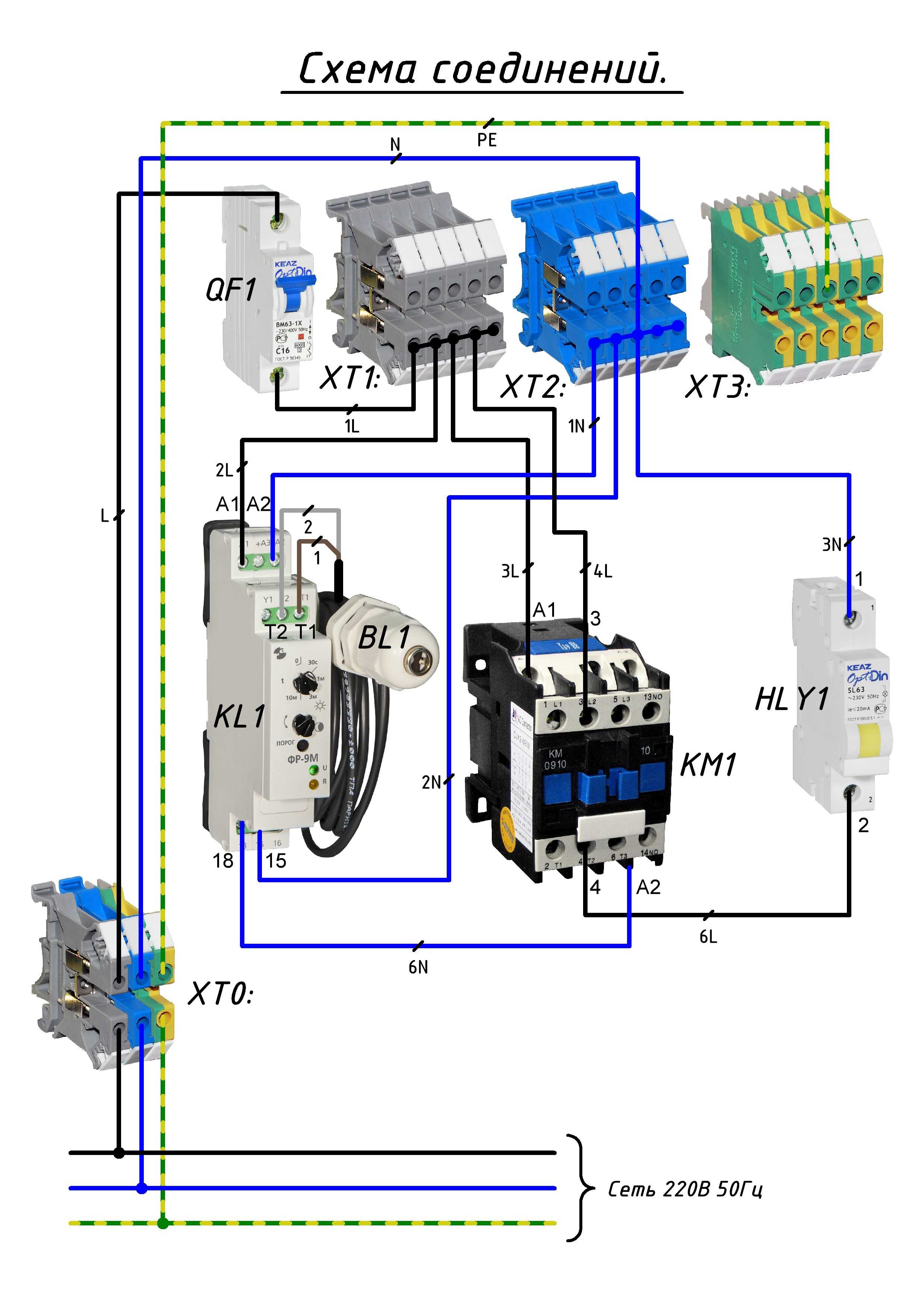

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Как подсоединить проходной выключатель

В начале и конце электрической цепи применяются проходные выключатели, а в середине линии используется перекрестный переключатель. Бывают и другие решения, но реже.

Преимущество схем управления на проходных выключателях: простота и надежность. Недостатки:

• невозможно автоматизировать систему управления освещением;
• нельзя изменить схему через какое-то время;
• расход кабеля большой.

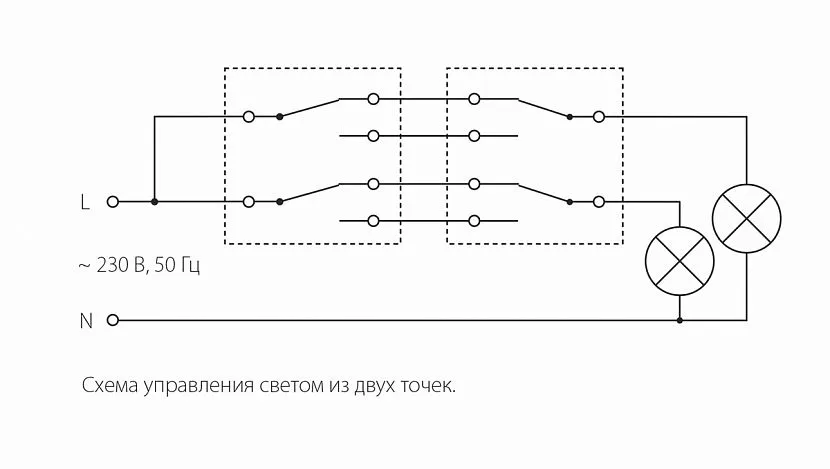

Иногда реализуется схема управления 2-мя группами осветительных приборов из N-мест на 2-х клавишных проходных элементах. Однако такая схема громоздкая и неудобная в быту. У таких коммутаторов нет фиксированного положения «Включено» и «Выключено».

Схема соединения проходного выключателяИсточник yandex.ru

Что такое мастер кнопка, и как она работает

Мастер выключатель – это система, которая состоит из следующих элементов:

• Контактор – специальный электромагнитный размыкатель, предназначенный для дистанционного включения и отключения силовых электрических цепей. Устанавливается в щитке на DIN рейке;
• Управляющий элемент – это может быть обычный двухпозиционный выключатель, считыватель бесконтактных ключей, карт, GSM или Wi-Fi модуль удаленного управления. Он взаимодействует с контактором, который в свою очередь замыкает или размыкает силовую электрическую цепь;
• УЗО – устройство защитного отключения, обеспечивающее безопасность системы.

контактор модульный Если использовать простейшую схему мастер кнопки, то в щиток устанавливается контактор (его параметры зависят от общей нагрузки на управляемых электрических ветках питания). На него подается ноль и фаза, которая пропускается через УЗО и направляется в двухпозиционный выключатель-размыкатель, а затем возвращается в контактор. В зависимости от количества полюсов, к нему можно подключить 1-3 и более веток питания.

Если перевести выключатель в положение «Выкл.», сработает контактор, в котором произойдет размыкание цепи. Все запитанные от него электроприборы окажутся обесточенными. При включении выключателя электромагнитное реле снова сработает и вернет питание на подключенные ветки.

Назначение карточного выключателя

Это устройство ограничения энергоснабжения многие годы используется в гостиничных комплексах. Ключ-карта от номера вставляется в картоприемник после открытия дверного замка – в комнатах включается освещение и бытовая техника (кондиционер, телевизор и пр.).

При выходе из гостиничного номера гость должен вынуть карту из «кармана» выключателя, обесточивая второстепенные энергосистемы.

Таким образом отель оптимизирует расходы электроэнергии. Гости должны забрать ключ-карту при выходе из номера, а значит, включенный свет в санузле или работающие телевизор с кондиционером они оставить не смогут.

Оценим масштаб экономии. К примеру, оставленная включенной на 10 часов светодиодная лампа мощностью 22 Вт израсходует 220 Вт электроэнергии. За год такая лампа израсходует впустую (в номере никого нет) 80,3 кВт.

В Москве при тарифе 5,38 рублей оставленная в течении года работающей лампа «нажжёт» 432 рубля. Внешне немного, но в отеле таких ламп десятки. А с учетом не выключенных телевизоров, кондиционеров и прочих электроприборов сумма набегает приличная.

Помимо функции обесточивания электрической подсети картоприемный выключатель можно использовать для перекрытия водоснабжения на время отсутствия домочадцев.

Нужно лишь оснастить вводы водопровода специальными (нормально закрытыми) клапанами отключения подачи воды и вывести проводную группу электропитания от них на карточное устройство.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Электронный микроконтроллерно управляемый блок с энкодером, для формирования нужного сопротивления путём переключаемых реле резисторов.

Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали. Им на смену пришли более совершенные устройства — магнитные пускатели.

Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности.

В последнее время пускатели все чаще используют для удаленного управления мощными потребителями электроэнергии: компрессорными установками, насосами, системами кондиционирования, вентиляции и т.п. Одно из новых применений — внедрение в системы управления освещением, сигнализацией.

Конструктивно современные магнитные пускатели состоят из двух частей:

1. Cтационарно закрепленной нижней части и блока контактов, который перемещается по полозьям.
2. На верхней части устройства имеется 4 контакта — 2 нормально замкнутых и 2 нормально разомкнутых.

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Посредством возвратной пружины при снятии напряжения с катушки все контакты размыкаются (возвращаются в первоначальное положение). Пускатели можно использовать как на постоянном, так и на переменном напряжении. Самое главное, чтобы оно не превышало рекомендованных производителем параметров.

Классический вариант подключения магнитного пускателя предполагает использование двух кнопок управления: кнопки «Пуск» и кнопки «Стоп», которые последовательно включают в цепь подачи фазы на разъем магнитной катушки. Они могут быть размещены как в отдельных корпусах, так и в общем корпусе (так называемый кнопочный пост или кнопочная станция).

Вот так выглядит схема самого простого подключения:

Как видно из схемы подключения кнопок магнитного пускателя, при замыкании (нажатии) кнопки «Пуск» цепь замыкается, в результате чего через катушку начинает протекать ток, втягивая сердечник и замыкая тем самым силовые и вспомогательные контакты.

Для остановки управляемого устройства или оборудования достаточно нажать кнопку «Стоп», которая разомкнет цепь. Обе кнопки имеют схожее устройство и отличаются лишь тем, что в исходном положении кнопка Пуск всегда находится в разомкнутом состоянии.

Подключить магнитный пускатель с кнопками управления Пуск и Стоп своими руками достаточно просто. Сейчас расскажем, как это сделать.

ВИДЕО ОБЗОР ” alt=””>

Конструкция электровыключателя

Традиционная одноклавишная модель включает в себя следующие элементы:

1. Непосредственно рабочий механизм;
2. Пластиковые защитные части.

Клавиша и рамка являются элементами защиты. Посредством клавиши (кнопки, тумблера) осуществляется подача/выключение энергии в электроцепи. Под кнопкой размещается рамка, как правило, крепящаяся на двух винтах либо пластиковых фиксаторах. Под рамкой расположен рабочий механизм, оснащенный клавишным приводом. Крепление механизма в подрозетнике исполняется на лапах-распорках либо посредством особых винтов. Со стороны обоих боков устанавливаются две лапы. При закручивании винтов, лапки немного раздвигаются, упираясь в подрозетник, при этом к одной лапе подключается ноль, к другой – фаза.

Считыватель бесконтактных ключей

Этот вариант гораздо удобнее и надежнее.

Наверное, у каждого в ключах есть ключ-карта или ключ от домофона:

Разместите на стене считыватель ключей со встроенным контроллером, например Matrix IIK

Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. Ему требуется источник питания 12 В, а на плате имеется реле. Существует два режима работы: короткий импульс при подаче запрограммированного ключа или включение и выключение реле при подаче ключа. Все клавиши могут быть запрограммированы. Поддерживаются все ключи и бесконтактные карты формата EmMarine. Существуют модели, поддерживающие более защищенные от копирования, но менее распространенные карты Mifire.

Он работает как с контакторами, так и с импульсными реле. Лучше всего то, что это устройство можно спрятать, например, полностью оклеив его обоями. Диапазон показаний составляет примерно 1-2 сантиметра. Самое главное — он не должен быть покрыт металлическими деталями.

Это означает, что, во-первых, он может быть незаметен, во-вторых, вам не нужно носить с собой отдельный ключ или карту, и, в-третьих, его невозможно случайно активировать.

Этот считыватель предназначен для систем контроля доступа и имеет разъем для подключения «кнопки выхода», при нажатии которой контроллер также изменит состояние реле или подаст импульс. Вы можете оставить эту кнопку где-нибудь и использовать ее в качестве запасного варианта на случай потери ключа.
