Какие бывают виды электропроводок: схемы и описание

Электрические шнуры и их классификация

Ниже рассмотрим кабеля, используемые в электрической проводке. Классификация электропроводок следующая:

Алюминиевые;
Медные.

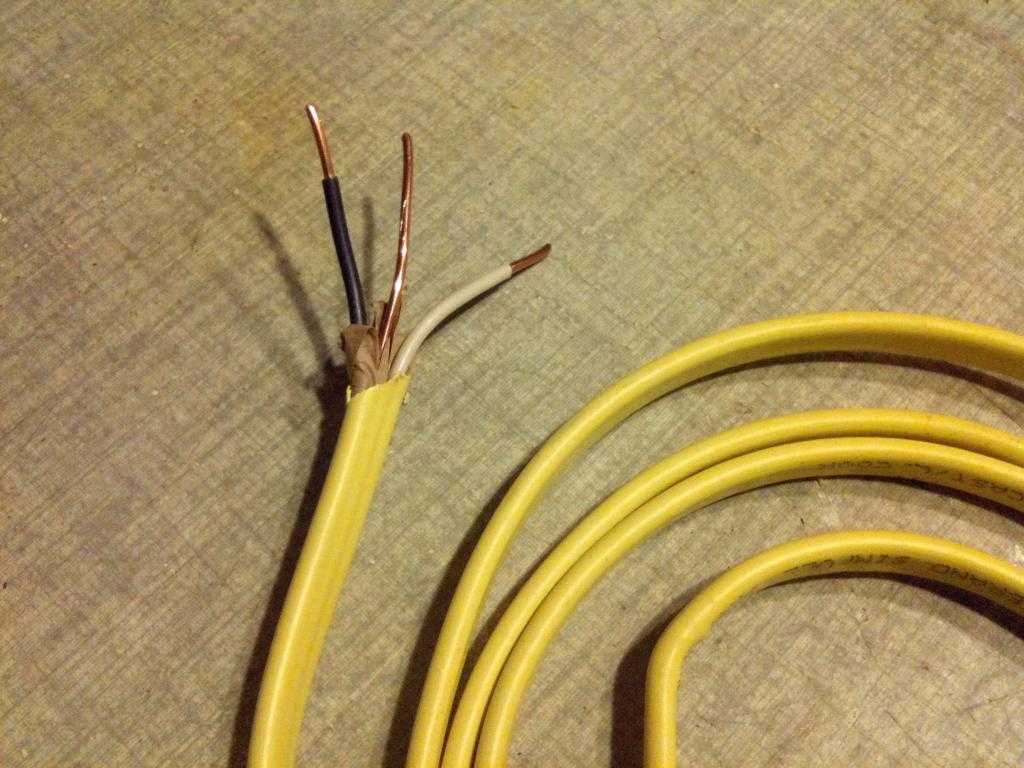

Сейчас большим спросом пользуются те виды проводок, внутри которых медные жилы. Объясняется это сопротивлением металла, который в разы меньше, по сравнению с алюминием. Таким образом, имея одинаковое сечение, по медным шнурам проходит больше тока, соответственно, он дает большую мощность. Также медный электрокабель способен дольше прослужить.

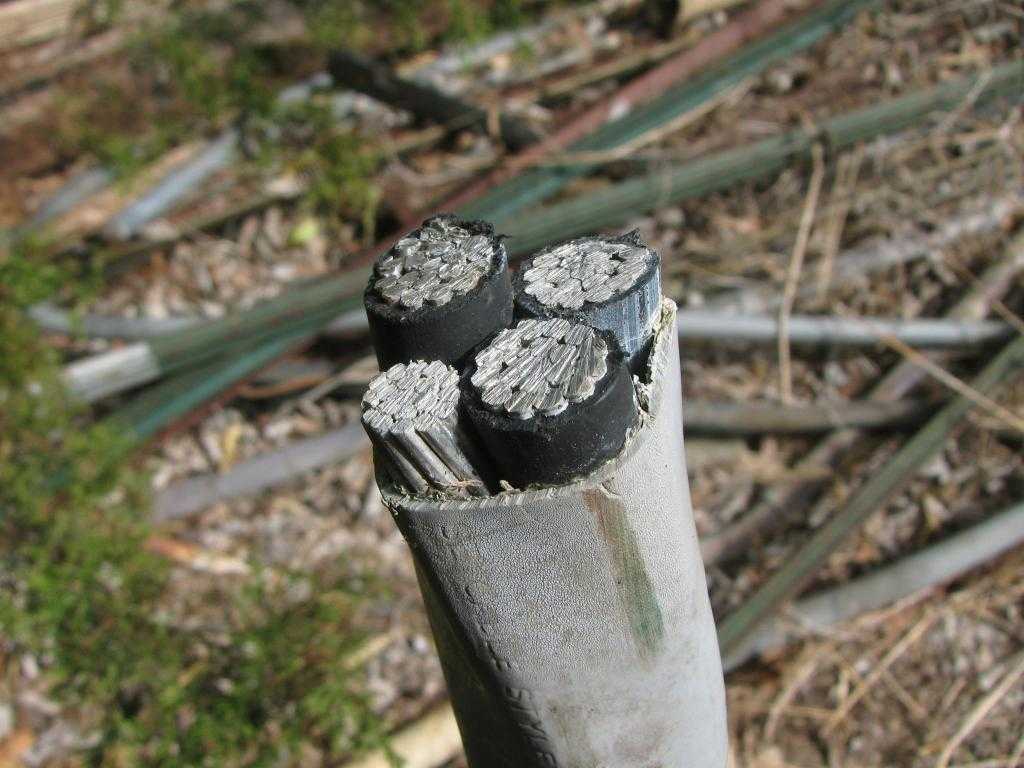

Кабель из алюминия

Что касается алюминия, проводка такого типа дешевле, поэтому до появления современных образцов ее устанавливали во многих местах. Даже сейчас она продолжает пользоваться спросом, в основном, благодаря своей низкой стоимости.

Виды электропроводок бывают также:

Одножильными. Не предусматривают гибкости и являются жесткими, поэтому хороши для несложной скрытой проводки. Характеризуются неплохой надежностью и долговечностью и не требуют частой замены;
Многожильными. Неплохая мягкость позволяет их перегибать без потери качества. Благодаря пластичности, широко применяются в электрошнурах для различной бытовой техники. С помощью таких кабелей монтируется открытая электропроводка. К их монтажу выдвигается особое требование – наличие двойной изоляции. Одним словом, каждая жила изолируется отдельно, после чего кабели закрываются общей оболочкой.

Обратите внимание! Лучше не использовать простую скрутку для соединения проводов из разных металлов. Если все же такая необходимость требуется, рекомендуется использовать клеммы для проводки

В ином случае гальванопара будет работать плохо: начнет греться, терять контакт или окисляться.

Виды электропроводки различаются местом расположения:

Внутренняя. Используя ее, обустраивают жилые, производственные и складские помещения, имеющие различные условия окружающей среды;
Наружная. С помощью такого соединения передается электрический ток на открытом пространстве, где есть место различным осадкам, изменению температуры, солнечной радиации и прочим факторам.

Способы прокладки кабелей электропроводки бывают:

Скрытый. Для монтажа используются различные ниши и пустоты в строительных конструкциях. Для заделки подходят многие облицовочные материалы;
Открытый. Кабеля «тянутся» по поверхностям стен и конструкций или подвешиваются между.

СПОСОБЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ

Открытая прокладка выполняется непосредственно на поверхности стен и потолка. Такая электропроводка экономична, легка при монтаже, обслуживании. Идеально подходит для дачи, подсобных помещений, где внешний вид интерьера не столь важен.

При выполнении электропроводки в комнатах жилых, подсобных помещений открытая прокладка изолированных незащищённых проводов допускается на высоте не меньше 2-х метров. При этом она должна выполняться на роликах или изоляторах, устанавливаемых непосредственно на поверхности строительных конструкций.

Высота прокладки защищённых проводов (трубы, лотки, пр.), а также кабелей не нормируется.

Электропроводка, монтируемая в кабель-каналах, заслуживает отдельного внимания. На поверхность стен или потолков крепятся полые короба – кабель-каналы. Затем укладываются электрические провода.

Такая проводка безопасна, доступна, достаточно эстетична. Кабель-каналы имеют разные варианты цветового исполнения: от традиционного белого до отделки «под дерево».

Кабель-каналы для электропроводки производятся различных размеров. При выборе должно учитываться условие: провода и кабели (их суммарная площадь сечения, включая изоляцию) не должны заполнять короб с открываемой крышкой (его поперечное сечение) более чем на 40%.

Прокладка скрытой электропроводки выполняется:

в металлорукавах;
трубах;
негорючих коробах;
пустотах, углублениях строительных конструкций;
под штукатуркой.

В душевых, ванных комнатах, санузлах, саунах правила прокладки обязывают применять скрытую электропроводку. Здесь использование проводов с металлической оболочкой, металлорукавов, стальных труб не допускается. Также нельзя устанавливать розетки, выключатели непосредственно в этих помещениях.

Прокладка электропроводки за подвесными потолками должен выполняться с использованием негорючих материалов: стальные, пластмассовые трубы, металлорукава, короба.

Прокладка скрытой проводки, выполняемый в стенах, перекрытиях из негорючих материалов, может производиться на любой высоте.

Кроме того, про способы прокладки электропроводки можно посмотреть здесь.

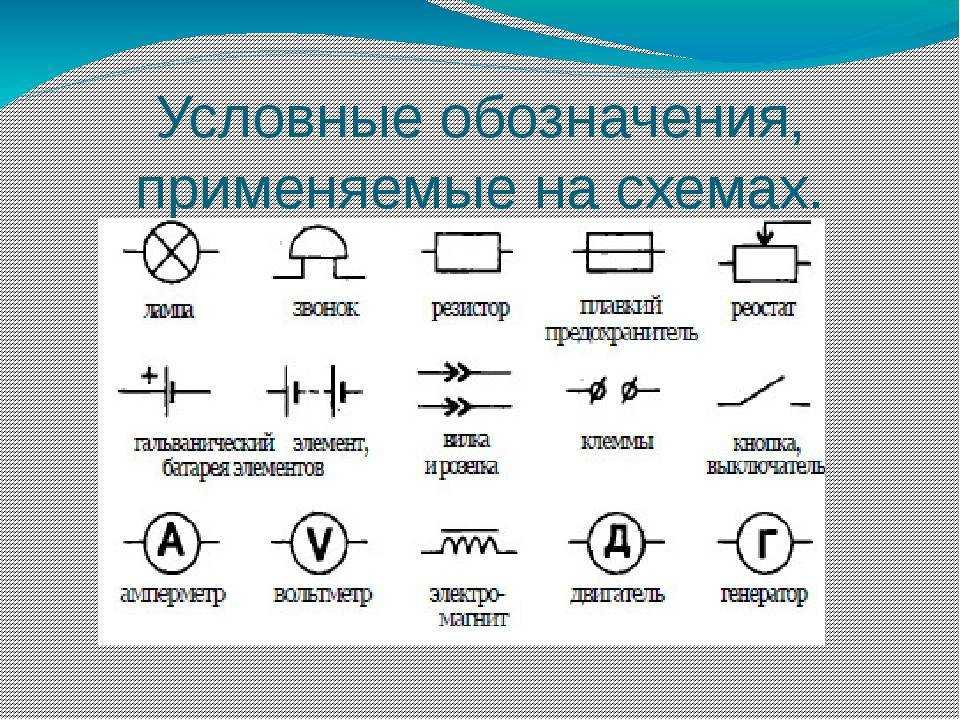

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
Повороты провода производятся исключительно под углом 90 градусов;
Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.

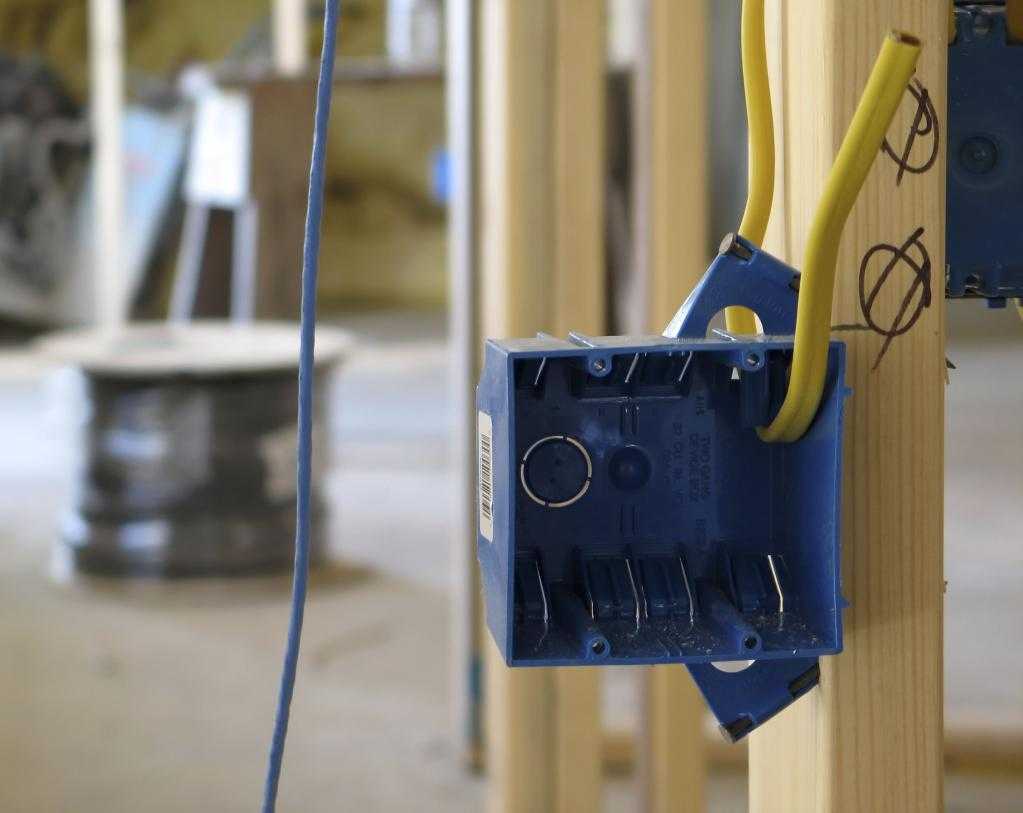

В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

Дрель с коронкой.
Болгарка с диском по бетону.
Тестер проверки электроприборов.
Отвертка индикатор.
Плоскогубцы и кусачки.
Переноска.
Стриппер для снятия изоляции или, в крайнем случае, нож.

Способы открытого монтажа проводки

Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.

Внешняя проводка в кабель-канале

Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:

отсутствие токсичности материалов изготовления;
стойкость к повышенным температурам;
низкая стоимость.

Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.

Монтаж наружной проводки в кабель-каналах

Внешняя проводка в трубах

Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах

Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги

Наружная проводка в медных трубах

Наружная проводка открытым проводом

Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки

Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.

Проводка открытым кабелем в интерьере квартиры

Разводка через плинтус

Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.

Плинтусный кабель-канал с розетками

Электропроводка под штукатуркой | Электрика в квартире, ремонт бытовых электроприборов

В большинстве квартир и частных домах электрическая проводка прокладывается скрытым способом. В том что это более надежный и безопасный способ устройства электропроводки, я думаю убеждать не нужно.

Но повторюсь еще раз: она защищена от механических воздействий, к ней нельзя прикоснуться человеку, т.е.

она безопасна, менее подвержена воздействию влаги и коррозии металла, не нарушает внешнего вида помещения, где монтируется.

Конечно, у скрытой проводки имеются и минусы — крайне затруднительный ремонт и невозможность переноса в случае необходимости (например, установить розетку в другое место).

В данной статье мы поговорим об одном из вариантов срытой проводки — электропроводка под штукатуркой. Это один из самых распространенных способов монтирования электрических проводов в квартирах и частных домах.

Монтаж электропроводки под штукатурку производится при капитальном ремонте помещения, когда планируется дополнительное выравнивание стен и штукатурка их поверхности.

Электрические провода укладываются на бетонное или кирпичное основание, а затем скрываются сравнительно толстым слоем штукатурки (не менее 2 см). Существует два варианта монтажа проводов — либо в штробах, либо по поверхности стены без них. Штроба — это специальная борозда на поверхности стены, потолка или пола. Рассмотрим эти оба варианта более подробно.

Монтаж проводки под штукатурку со штроблением поверхности стен

Штроба – это канавка в бетонной или кирпичной стене, глубина и ширина которой соответствует монтируемому в ней проводу или кабелю. Электрический провод при этом может находится либо в гофре, кабель-канале или трубке, которые защищают его от механических повреждений.

Штробление выполняется специальным инструментом – штроборезом или обычным перфоратором с соответствующей насадкой.

Конечно, выполнять работы лучше и легче штроборезом, но он не у всех имеется, а покупать его для монтажа электропроводки под штукатурку в отдельной комнате нецелесообразно да и затратно. Поэтому многие либо берут данный инструмент напрокат, либо используют обычный бытовой перфоратор.

Штробы выполняются по прямым линиям, заранее нанесенным на стены мелом или маркером. Этим вы уменьшите риск попадания в провод при сверлении стен в дальнейшем.

Используйте на своих сайтах и блогах или на кликер для adsense

Штробление стен выполняется на этапе начальных строительных работ, когда пол в помещении еще черновой. Но если пол уже чистовой или выполнено напольное покрытие, то обязательно используйте полиэтиленовую пленку во избежание загрязнения пола.

Скрытая электропроводка на потолке (без штробления)

Проводка под штукатурку по потолку производится без штробления плит. Это делается потому, что они полые внутри и глубокой штробы выполнить не получится. Конечно, если вы хотите сделать максимально ровный потолок, то лучше всего монтировать провода внутри полых плит. Но делать это очень сложно и затратно по времени.

Намного проще монтировать электрические провода на поверхности чернового потолка.

Если вы планируете делать подвесной или натяжной потолок, то на черновой поверхности можно расположить, кроме проводов, распределительные коробки, а также провода и распред.

коробки, идущие в другие помещения. Если же потолок будет покрывать только слой штукатурки, то распределительные коробки располагают на стенах.

Для потолка необходимо использовать хороший кабель с двойной изоляцией (минимум), который будет противостоять образующейся под потолком влаге. В штробах по стенам влаги значительно меньше, так как ее вытесняет штукатурка.

Монтаж электрических проводов под штукатурку

Как правило, крепления проводов делают через каждые 30-40 см. Крепеж состоит либо из дюбеля с клипсой, либо из дюбеля и зажима, либо из дюбеля и хомута.

Но лучше всего закрывать провода от механических повреждений с помощью гофры, кабель-канала и трубы. В этом случае делается штроба, крепится гофра, кабель-канал или трубка, а в нее вставляется или протягивается провод. Данный способ еще хорош и тем, что в случае поломки, можно будет заменить участок провода: старый провод вытягивается и вставляется новый.

ВЫБОР ПРОВОДОВ ДЛЯ ЭЛЕКТРОПРОВОДКИ

Сечение токоведущих жил электропроводки определяется расчётным путём. При этом учитывается характер и величина электрической нагрузки. (См. провода для электропроводки)

Прокладка внутренней электропроводки выполняется проводниками с медными жилами. По условию механической прочности сечение медных проводов (кабелей) рекомендуется выбирать не меньше 2,5 мм2. Причём сечения нулевых проводников (защитного и рабочего) должны соответствовать сечению фазного провода.

Для обеспечения большей безопасности при прокладке проводки рекомендуется использовать провода (кабели) с двойной изоляцией.

ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ

Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.

Проводка своими руками в квартирах по силам многим и выполняется по такому приблизительному плану:

Начинать следует с составления схемы.
На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
Заключительный этап – проверка работы собранной схемы.

Электропроводка в частном доме.

Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.

Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, а также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).

Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.

Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.

Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от общего количества пожаров в электроустановках возникают в домашней электросети.

В начало

* * *

Внутренняя открытая проводка

Электропроводка в деревянном доме может быть выполнена с применением стеклянных или керамических изоляторов. Это придает небольшой оттенок старины – именно таким образом осуществлялась прокладка проводов буквально 40-50 лет назад. Провод из двух жил свивается и натягивается между изоляторами. Расстояние от стены или потолка до провода должно составлять не менее 2,5 см.

Но такой тип проводки сделать проблематично – подходящие изоляторы найти сложно. Чтобы купить достаточное количество для электропроводки в деревянном доме, нужно посетить немало блошиных рынков или старых селений. Преимущество у такого вида проводки одно – все элементы и участки цепи легкодоступны, что облегчает проведение ремонтных работ. Но не только поиск изоляторов может вызвать затруднения, изготовить витой провод тоже непросто. Желательно применять медный провод с изоляцией из каучука.

Скрытая наружная проводка

В городах места очень мало, поэтому открытый тип электропередач используется исключительно для функционирования уличного освещения. Остальные все электросети скрываются в коммуникациях под землей. С помощью кабельных трасс все здания связываются с трансформаторными распределительными подстанциями.

Все кабели прокладываются по желобам из бетона или трубам из металла. Они надежно изолируются, чтобы влага не воздействовала на них. Применяется изоляция, изготавливаемая из полимеров и искусственной резины. Для прокладки внешней скрытой проводки применяются марки проводов типа АВРГ (оболочка из ПВХ, жилы алюминиевые) и ВРГ (аналогичная оболочка, только жилы из меди).

Открытый тип наружной проводки

Наружная открытая электропроводка монтируется на воздушных линиях электропередач. В их конструкции присутствуют деревянные или железобетонные опоры, кабели и провода. Существуют правила эксплуатации электрических установок (сокращенно ПУЭ), по ним рекомендуется придерживаться таких норм во время монтажа:

От горизонтальной поверхности до неизолированных проводов должно быть выдержано расстояние не менее 2,75 м. Горизонтальная поверхность – это крыша здания, земля и т. д.
От поверхности до проводов расстояние должно быть более 6 метров, если производится прокладка над дорогой.
Нельзя производить прокладку воздушных линий по крышам зданий. Исключение – ввод электропитания в здание.
Расстояние между двумя соседними неизолированными проводами не должно быть меньше 15 см (при напряжении 220 В).
От ближайшего провода до балкона должно быть более полутора метров.

Для того чтобы подсоединить отдельное здание к линии электропередачи, допускается применять алюминиевые провода с изоляцией (типа СИП) или без нее. В последнее время отдают предпочтение проводам СИП, так как они надежные и долговечные, с ними проще работать.

Срок службы провода из алюминия более 45 лет – именно такую гарантию обычно дают производители. Алюминий – это относительно дешевый металл, который способен перенести любые климатические невзгоды. Главное – правильно подобрать сечение. Для этого необходимо заранее посчитать суммарную мощность потребителей электроэнергии в доме, учесть пусковые токи электрических моторов (если таковые имеются), добавить около 25 % для резерва.

Что относится к открытой и скрытой проводке

Монтаж проводки в новых домах может быть реализован различными способами

Поэтому очень важно правильно определить, к какому именно варианту относится ваша схема

От этого зависит не только способ прокладки, но и перегрузочные характеристики провода, требования по прокладке и многое другое. Поэтому ниже мы перечислим все возможные варианты монтажа проводки и отнесем их к соответствующему виду.

Открытая проводка

Итак:

Открытой проводкой называется такой вид прокладки проводов, при которой они расположены непосредственно по строительным элементам конструкции. Это могут быть стены, потолки, балки и многое другое. Выполняется это при помощи коробов, лотков, изоляторов, труб, металлических рукавов и много другого.

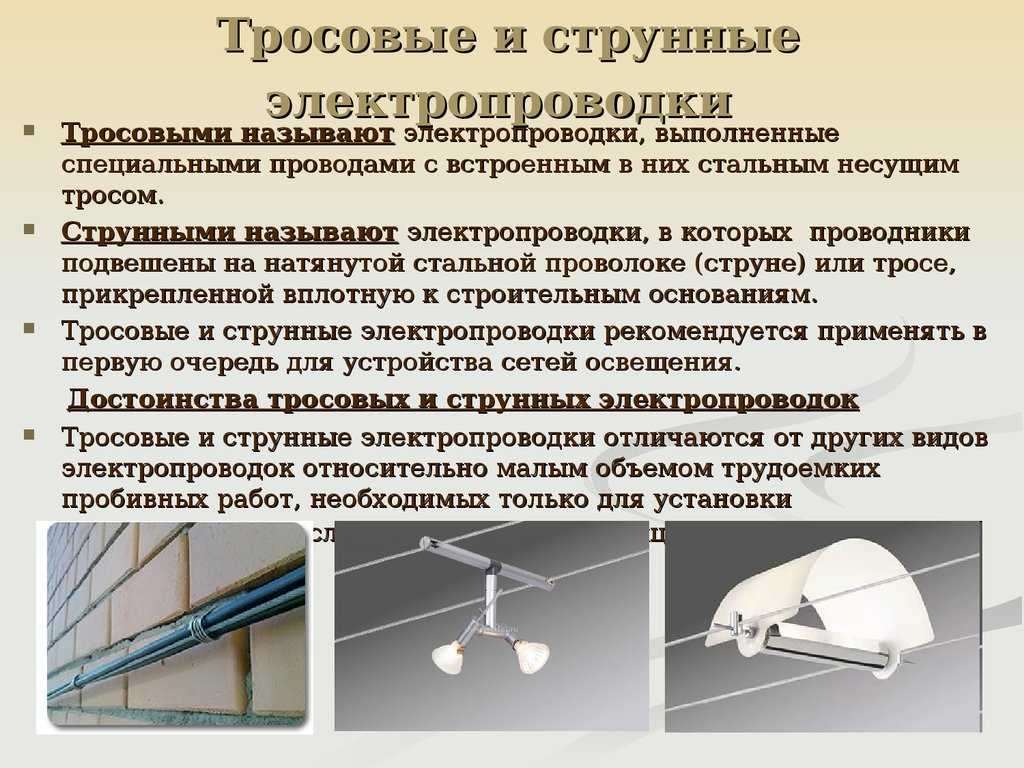

К открытому виду проводки также относится монтаж при помощи струн и тросов между элементами конструкций. Где струны и тросы служат в качестве дополнительной поддержки кабеля, исключающей его провисание.

Но фото представлен один из видов монтажа проводки в плинтусах

В последнее время часто выполняется монтаж проводки в новом доме под плинтусами. Этот способ монтажа также относится к открытому. При этом плинтус играет роль своеобразного короба, защищающего провод от механических повреждений. Очень важным аспектом является негорючесть материала, из которого выполнен такой плинтус.
Также к открытому способу проводки относится монтаж специальных электротехнических плинтусов. Такие плинтуса имеют три встроенные шины, по которым и передается электрический ток. При этом розетки расположены непосредственно на поверхности плинтуса, и вы можете их перемещать по поверхности плинтуса для подключения видео и другой бытовой техники.

Скрытая проводка

Итак:

Скрытой проводкой, согласно п.2.1.4 ПУЭ (Правила устройства электроустановок), называется монтаж электропроводки внутри конструктивных элементов здания. Это выполняется в специальных каналах с последующим заштукатуриванием.
Кроме того, к такому виду прокладки относится монтаж электропроводки в панельном доме путем ее замоноличивания в стяжке пола. При этом в качестве дополнительной защиты от механических нагрузок должна применяться труба или металлическая гофра.
Согласно п.7.1.32 ПУЭ, монтаж проводки за подвесными потолками также относится к скрытой вариации. При этом к ней предъявляются требования в зависимости от горючести поверхности подвесных потолков. Если это сгораемый материал, то монтаж следует осуществлять при помощи металлической гофры или труб. Если поверхность несгораемая, то прокладку можно выполнять при помощи пластиковой гофры либо просто защищенными проводами.

Монтаж проводки под подвесным потолком

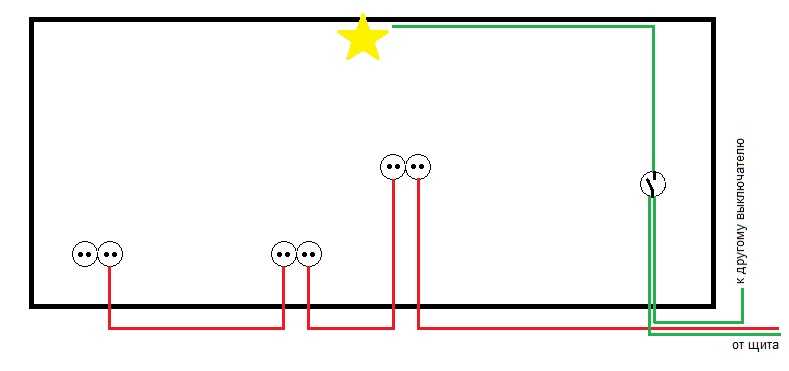

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

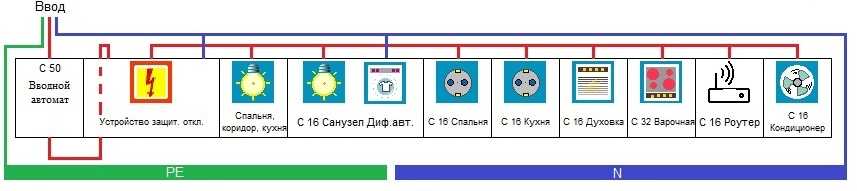

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

Провод ПВС

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.

2.1.31

Электропроводка должна соответствовать условиям
окружающей среды, назначению и ценности сооружений, их конструкции и
архитектурным особенностям. Электропроводка должна обеспечивать возможность
легкого распознания по всей длине проводников по цветам:

голубого цвета — для обозначения нулевого рабочего или
среднего проводника электрической сети;

двухцветной комбинации зелено-желтого цвета — для
обозначения защитного или нулевого защитного проводника;

двухцветной комбинации зелено-желтого цвета по всей длине с
голубыми метками на концах линии, которые наносятся при монтаже — для
обозначения совмещенного нулевого рабочего и нулевого защитного проводника;

черного, коричневого, красного, фиолетового, серого,
розового, белого, оранжевого, бирюзового цвета — для обозначения фазного
проводника.

Особенности открытой электропроводки

Медные провода типа ПР с сечением жилы свыше 1,5 кв. мм и изоляцией из нитей и резины применяются для прокладки внутри труб. Открытая электропроводка часто используется в офисах. Она удобна в тех случаях, если часто происходит смена собственников или арендаторов. Такие изменения могут повлечь за собой перепланировку помещения.

Но у пластиковых кабель-каналов, которые применяются при прокладке открытого вида электропроводки, существует один недостаток. Если у стен есть небольшой изгиб, то это сразу бросится в глаза. Поэтому кабель-каналы желательно устанавливать только на ровных поверхностях. А главное преимущество – это доступность всех участков электроцепи. Поэтому проводку просто ремонтировать.

Заключение:

Прокладку электропроводки в квартире следует начинать с утвержденной женой схемы расстановки мебели)) и разметки всех выключателей и розеток. Высота и расположение всех точек расписана в данной статье.
Необходимо использовать только кабель и только марки ВВГнг или NYM. Провода использовать для скрытой проводки запрещено.
Прокладку проводки желательно делать по потолку или по полу в стяжке.
Все потребители в санузлах должны быть запитаны через УЗО.
В санузлах должны быть установлены коробки уравнивания потенциалов.
Правильно подобрать автоматы защиты, УЗО и собрать распределительный щит.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!
