Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

Медь, по сравнению с алюминием, более эффективна:
она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
Вторая буква обозначает провод.
Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

О — оплетка.
Т — для прокладки в трубах.
П — плоский.
Ф — металлическая фальцованная оболочка.
Г— гибкий и т.д.

Виды прово

Отличия кабелей от проводов

Оба этих вида электротехнической продукции имеют похожую конструкцию: 1 или несколько изолированных проводников помещены в защитную оболочку. Различия между проводами и кабелями состоят в свойствах изоляции.

Оболочка и изоляция жил кабелей обладают высокими защитными свойствами. Они устойчивы к различным неблагоприятным факторам внешней среды — повышенной влажности, механическим нагрузкам, воздействию химических веществ, перепадам температуры. Поэтому кабельную проводку можно прокладывать в толще стен.

Изоляция проводов не обладает высокими защитными свойствами. Их нельзя заглублять в стены и использовать для монтажа квартирной проводки. Они используются для изготовления электрических шнуров, соединения элементов в электрощитках, подключения светильников и электроприборов малой мощности.

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается. Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу

Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

нг

FRLS

LTx и т.д.

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор	Вероятная мощность, Вт
Стиральная машина	4000
Микроволновка	1500-2000
Телевизор	100-400
Экран	Э
Холодильник	150-2000
Чайник электрический	1000-3000
Обогреватель	1000-2500
Плита электрическая	1100-6000
Компьютер (тут всякое возможно)	400-800
Фен для волос	450-2000
Кондиционер	1000-3000
Дрель	400-800
Шлифовальная машина	650-2200
Перфоратор	600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Допустимая плотность электротока

Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.

Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.

Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.

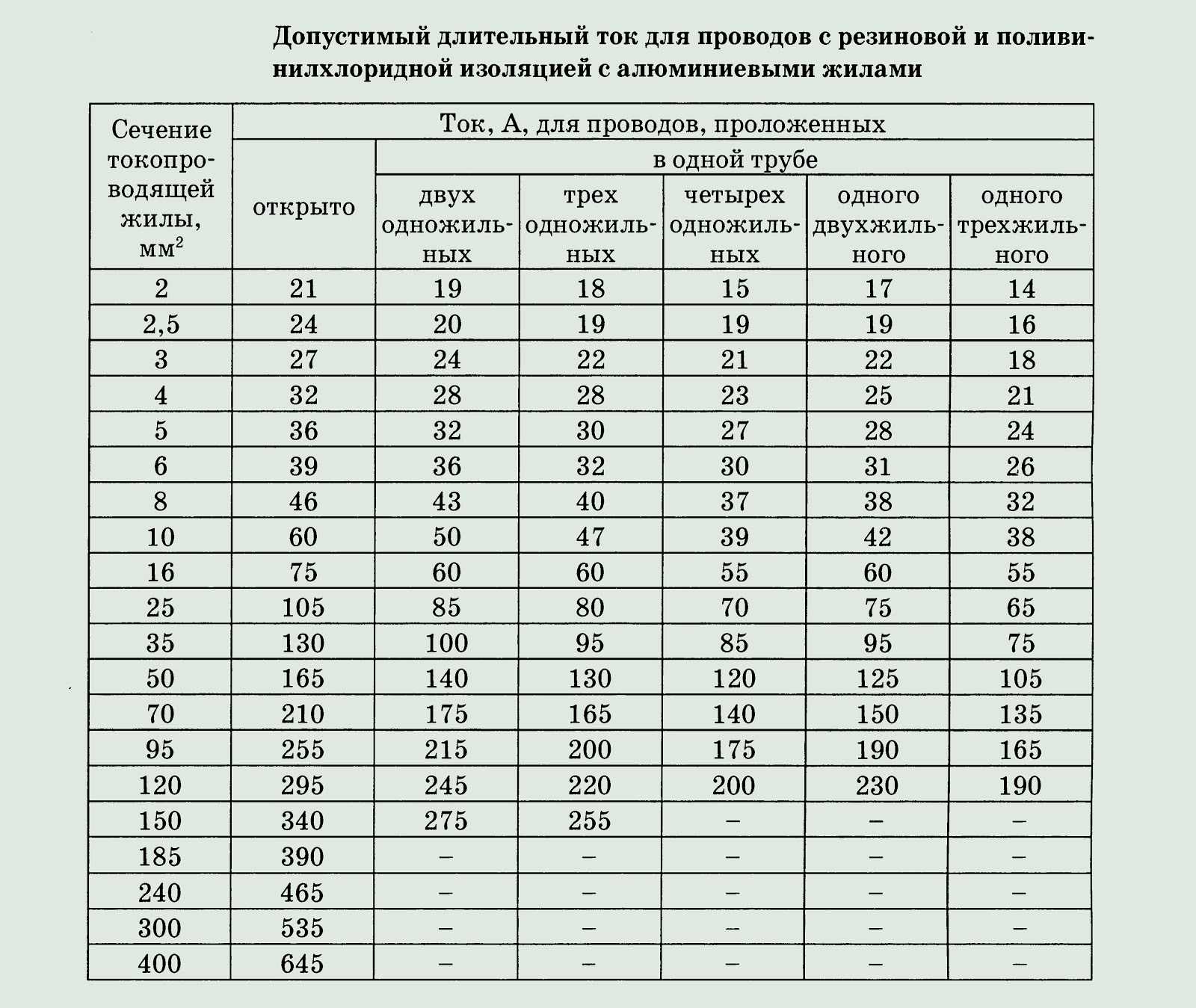

Таблица сечения медного и алюминиевого провода или кабеля по току:

В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.

Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.

Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой — 2 мм2. При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм2, для медных — 8А на 1 мм2. Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм2.

Pixabay

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от2,5 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм2, то для алюминия следует брать 4 мм2, если же для меди нужно 4 мм2, то для алюминия — 6 мм2 и т.д.

Pixabay

Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

Кабель ВБбШв: медный поливинил-хлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

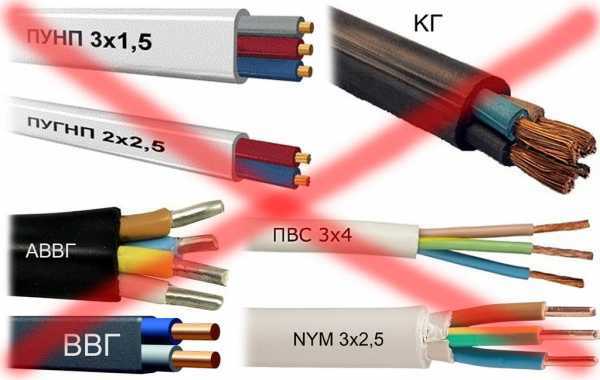

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах. Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Шкала номинальных токов автоматических выключателей

На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.

Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А)

Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь

Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.

Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.

Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.

Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.

Расчет сечения провода

Строго говоря, понятие “толщина” для провода используется в разговорной речи, а более научные термины – диаметр и площадь сечения. На практике толщину провода всегда характеризуют площадью сечения.

Рассчитать сечение провода на практике можно очень просто. Зная диаметр (например, измерив его штангенциркулем), можно легко вычислить площадь сечения по формуле

S = π (D/2)², где

S – площадь сечения провода, мм2
π – 3,14
D – диаметр токопроводящей жилы провода, мм. Его можно измерить, например, штангенциркулем.

Формулу площади сечения провода можно записать в более удобном виде: S = 0,8 D².

Рассмотрим только медный провод, поскольку в 90% в электропроводке и электромонтаже применяется именно он. Преимущества медных проводов перед алюминиевыми – удобство в монтаже, долговечность, меньшая толщина (при том же токе).

Но с ростом диаметра (площади сечения) высокая цена медного провода съедает все его преимущества, поэтому алюминий в основном применяют там, где ток превышает значение 50 Ампер. В данном случае используют кабель с алюминиевой жилой 10 мм2 и толще.

Площадь сечения проводов измеряется в квадратных миллиметрах. Самые распространенные на практике (в бытовой электрике) площади сечения: 0,75, 1,5, 2,5, 4 мм2

Есть и другая единица измерения площади сечения (толщины) провода, применяемая в основном в США, – система AWG. На Дзене Самэлектрик.ру есть и перевод из AWG в мм2.

Рекомендую почитать также мою статью про выбор сечения провода для постоянного тока там много теоретических выкладок и рассуждений о падении напряжения, сопротивлении проводов для разных сечений, и какое сечение выбрать оптимальнее для разных допустимых падений напряжения.

И ещё статья на Дзене – линиях большой длины. приведен реальный пример объекта, приводятся формулы и рекомендации, как уменьшить потери. Потери на проводе прямо пропорциональны току и длине. И обратно пропорциональны сопротивлению.

При выборе площади сечения проводов следует руководствоваться тремя основными принципами.

Площадь сечения провода (иначе говоря, его толщина) должна быть достаточной для прохождения через него электрического тока. Достаточной – это означает, что при прохождении максимально возможного в данном случае тока нагрев провода будет допустимым (как правило, не более 60 С)
Сечение провода должно быть достаточным, чтобы падение напряжения на нём не превышало допустимое значение. Это особенно актуально для длинных кабельных линий (десятки и сотни метров) и больших токов.
Толщина провода и его защитная изоляция должна обеспечивать его механическую прочность, а значит надежность.

На самом деле, выбор толщины провода зависит от одного параметра – максимальной рабочей температуры. При превышении этой температуры провод и изоляция на нём начнут плавиться и разрушаться. Иначе говоря, максимальный рабочий ток для провода с определенным сечением ограничивается только максимальной его рабочей температурой. И временем, которое сможет проработать провод в таких условиях.

Ниже дана общеизвестная таблица сечения проводов для подбора площади сечения медных проводов в зависимости от тока. Исходные данные – площадь сечения проводника.

Правила и основные требования

Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.

Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:

электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;

выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.

Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.

Выбор кабеля для гаража

Прежде чем покупать нужное количество кабеля для подключения гаража к сети, следует провести предварительные расчеты, чтобы четко понимать, какой кабель подойдет для гаража. Неплохо бы иметь у себя электротехнический проект или хотя бы схему.

Выбор сети: 220 или 380 вольт

При монтаже электропроводки можно использовать либо кабели с алюминиевыми жилами, либо с медными. Еще важным нюансом является то, какая именно сеть вам потребуется – однофазная (220 вольт) или трехфазная (380 вольт).

Если в гараже предполагается лишь система освещения и минимальные работы с электрическим инструментом, то подойдет кабель 220 вольт, то есть двухжильный кабель – фаза, ноль.

Если вы планируете сейчас или в процессе эксплуатации гаража, устанавливать какие-то инструменты с мощными двигателями и высокой токовой нагрузкой, и не планируете переплачивать в дальнейшем за дополнительные работы, то рекомендуется сразу проводить кабель 380 вольт, то есть 4 жилы – фаза 1, фаза 2, фаза 3 и ноль.

Практическая разница между 220 и 380 В объясняется в видео ниже:

Обзор марок кабеля для гаража

1.Кабель для подключения вашего гаража может быть алюминиевым, наилучшим решением для подключения гаража будет СИП. СИП расшифровывается как Самонесущий Изолированный Провод. Плюсы использования СИП

Неприхотливость
Устойчивость к перепадам температур
Устойчивость к воздействию солнечных лучей.
Цена по сравнению с аналогами из меди
Доступность, так как СИП очень распространен
Можно не использовать дополнительных тросов для натяжки, так как кабель самонесущий

Минус в том, что алюминий уступает меди в качестве проводимости тока и устойчивости к нагрузкам. Можно перегреть и кабель начнет «сыпаться». СИП подходит наилучшим образом по соотношению цена и качество, надежность и простота монтажа.

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Выводы

Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.

Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.
