Как установить греющий кабель для водопровода внутри трубы своими руками: обзор +видео

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

резистивные;
саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Как сделать греющий кабель своими руками.

Приобрести греющие кабели можно в торговой сети, однако следует знать, что стоимость их довольно высока. Но, при определенной сноровке и некоторых технических навыках, можно попытаться сделать греющий кабель своими руками, используя для этого, альтернативный материал.

Опытные умельцы утверждают, что наиболее подходящей заменой фирменному греющему кабелю является, так называемый «полевик» – силовой телефонный кабель, предназначающийся для устройства военно-полевой связи, его официальная маркировка – П-274М. Он тонкий, достаточно прочный, жесткий, имеет хорошую и надежную изоляцию, может использоваться во влажной среде.

Естественно, система из самодельного греющего кабеля будет лишена некоторых качеств, например, на ней не будет специальной пищевой изоляции и будет отсутствовать функция саморегулирования. Если же работать она будет не постоянно, а только периодически (например, изредка включаться на даче, на которой зимой не живут постоянно, а только приезжают время от времени) и прокладку кабеля осуществлять не внутри трубы, а снаружи, то вполне можно обойтись и без вышеуказанных полезных качеств.

При монтаже «полевика» внутри водопроводной трубы, чтобы в конце жилы не обнажать, лучше расплести его на два провода. Затем одинарный провод согнуть пополам и снова свить вдвое. На двух открытых концах нужно предусмотреть герметичный заход провода, его можно соорудить из фланца от гибкой подводки для воды. Ввод должен быть действительно герметичный и не пропускать ни капли влаги, для этого штуцер, с продетыми внутрь проводами, нужно залить эпоксидным клеем и слегка приплюснуть, накидная гайка позволит хорошо затянуть соединение.

Если кабель предполагается прокладывать поверх трубы, тогда расплетать «полевик» не нужно, а просто произвести соединение проводов в противоположном конце обогреваемого участка. Соединение нужно тщательно заизолировать.

Крепить провод к поверхности нужно очень плотно. Вначале трубу с кабелем следует обязательно обернуть фольгой, а поверх нее намотать скотч, который, собственно, и будет прижимать кабель к нагреваемому основанию. Далее все это обмотать утеплителем, к примеру, минеральной ватой.

Таким способом обогрев можно устроить не только для водопровода, но и для канализации. Сила тока, пропускаемая по «полевику» не должна превышать 9А.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Статьи, которые Вам будут интересны:

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

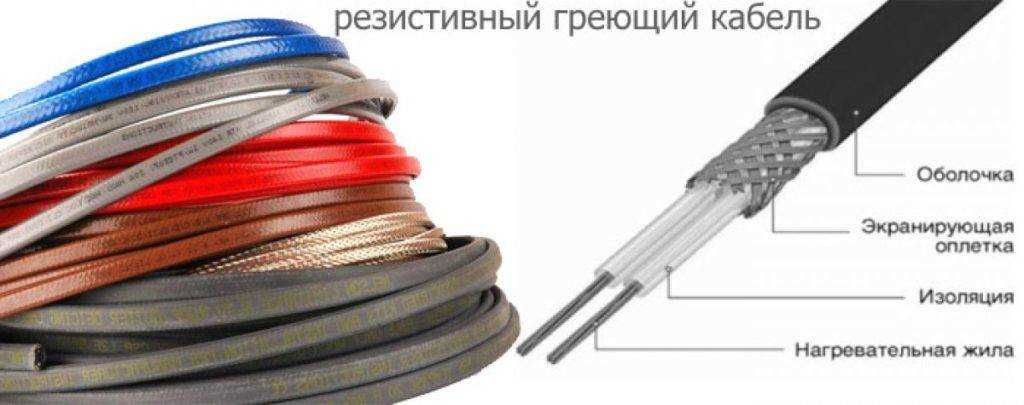

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

Его можно резать на участки произвольной длины;
Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Установка терморегулятора

Чтобы меньше денежных средств уходило на обогрев водопровода можно установить терморегулятор. Выставив на нем температуру +5 градусов он будет автоматически отключаться достигнув этой черты, тем самым в несколько раз уменьшив затраты на подогрев водопровода. Так как греющий кабель имеет определенный срок службы, который измеряется в количестве работающих часов, он прослужит намного дольше.

Подключается терморегулятор к электрощиту в доме при помощи защитного автомата. К разъемам, находящимся на корпусе терморегулятора соединяется греющий кабель и датчик температуры. На корпусе есть обозначения, по которым видно, что к чему подсоединяется. Если на приобретенном терморегуляторе маркировка отсутствует, лучше заменить его на другой.

Еще ко всей этой системе подключается датчик температуры. Он устанавливается на трубу, не соприкасаясь с проводом, иначе провода будут давать дополнительный нагрев, показывая неправильные данные.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

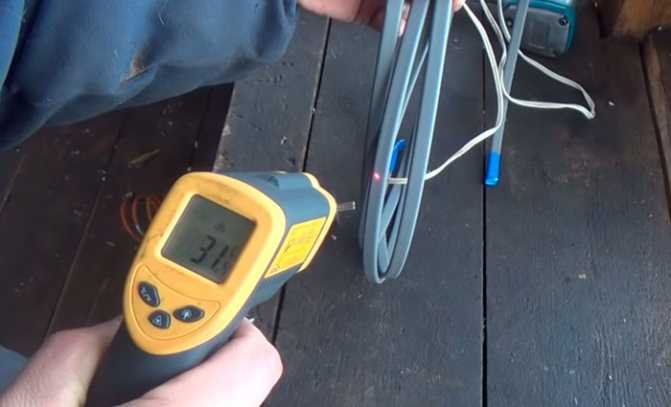

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Монтаж на трубе с вентилем

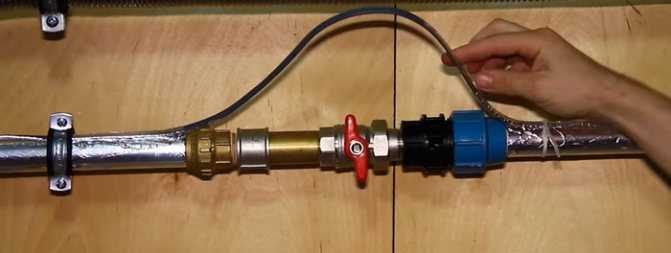

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

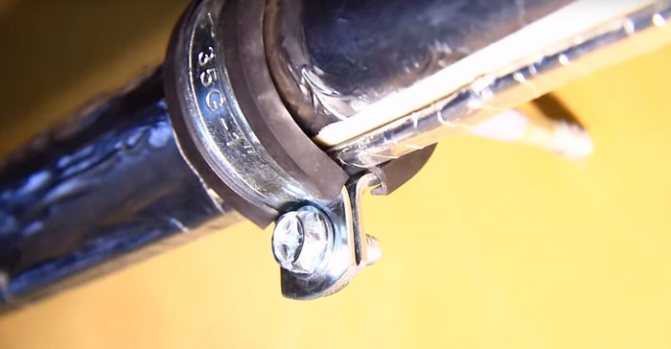

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Общая инструкция по подключению греющего кабеля

Установка оборудования на внешней части трубопровода состоит из таких этапов:

подготовки поверхности магистралей и приобретения необходимых комплектующих;
раскладки провода в соответствии с выбранной схемой и крепления нагревателя металлическим скотчем;
монтажа дополнительного слоя теплоизоляции, снижающего термические потери при низкой температуре окружающей среды;
подключения нагревателя к линии питания;
финишной проверки с устранением найденных дефектов;
запуска системы в эксплуатацию.

Подготовка

На начальном этапе необходимо осмотреть магистраль, нуждающуюся в обогреве. На поверхности не допускаются ржавчина или отслоившаяся краска, свищи и иные дефекты. На следующем этапе нужно подготовить комплектующие и инструмент для проведения работ. При использовании саморегулируемого кабеля требуется заделать конец провода, который не нужен для коммутации к электрической сети. Для герметизации берут набор усадочных наконечников либо приобретают комплект, включающий в себя кабель с уже заглушенным торцом.

Крепление кабеля

Перед работами следует изучить инструкцию, прилагаемую поставщиком оборудования, и выбрать метод установки (внешний параллельный или наружный спиральный). Технология укладки определяет протяженность кабеля и интенсивность обогрева. Уложенный и прижатый к трубе провод крепят металлизированным скотчем с дополнительной фиксацией пластиковыми хомутами. Шаг между держателями составляет около 300 мм. Поверхность кабеля можно проклеить узким скотчем на металлической основе, снижающим тепловые потери.

Установка защитного кожуха

Если предполагается укладка слоя синтетического утеплителя, то поверх изолятора устанавливают защитный экран. Производители утеплителя указывают в документации тип и материал внешнего покрытия. На линии установки нагревательного кабеля монтируют специальные уплотнители.

Подключение к питающей сети

Для соединения саморегулируемого контура обогрева с питающим кабелем необходимо:

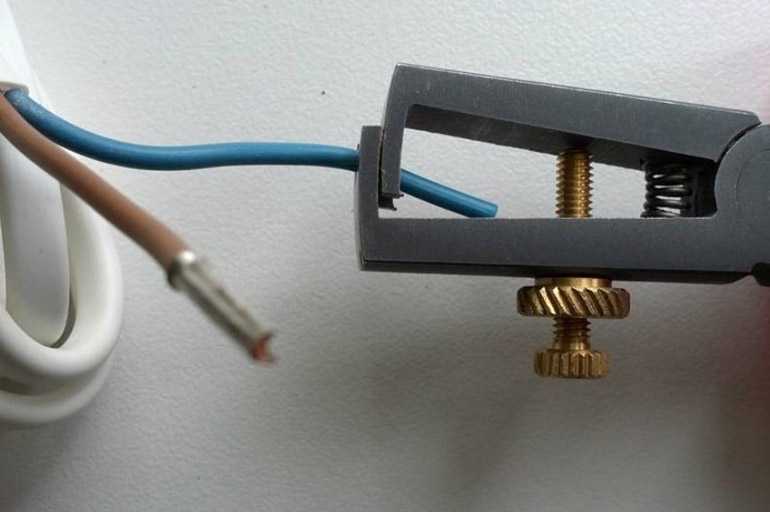

Зачистить жилы от изоляции и свернуть заземляющую сетку в пучок.
Удалить защитный слой с проводов силового кабеля, проложенного от распределительной коробки внутри здания.
Соединить кабели при помощи металлических обжимных втулок с последующей многослойной изоляцией усадочными трубками.
Закрыть крышки распределительных коробок и убедиться в правильности коммутации (например, при помощи тестового прибора).

Проверка и запуск

Перед пуском в эксплуатацию необходимо:

убедиться в целостности изоляции и проверить отсутствие замыканий между жилами и контуром заземления;
проверить надежность крепления кабеля и защитного кожуха (при наличии);
осмотреть места соединений, закрытые слоем изоляции;
проверить наличие автоматического или дифференциального предохранителя в щитке.

Нюансы подключения кабеля внутри трубы

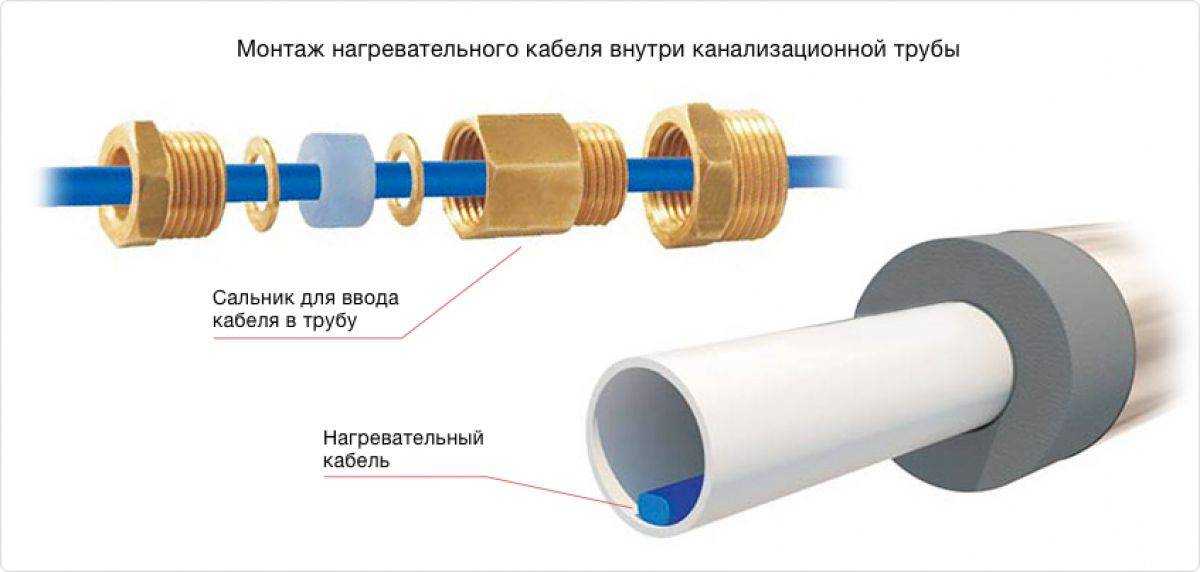

При обогреве водопроводных сетей часто выбирают внутренний монтаж. Для этих целей используют проводник, заключенный дополнительно в пищевую оболочку, не выделяющую токсины и вполне безопасную для человека.

Греющая система вводится внутрь трубы, чаще всего водопроводной. В месте ее ввода устанавливается тройник, для чего временно прекращается подача воды

Далее рассмотрим, как правильно соединить и подключить греющий кабель, предназначенный для обогрева трубопровода изнутри. Сам процесс на многих этапах практически идентичен рассмотренному выше.

Работы включают следующие шаги:

Выполнение изоляции свободного конца.
Крепление проводника и герметизация места ввода.
Монтаж внешней теплоизоляции и защитного кожуха.
Подключение к электросети.
Установка дополнительных устройств – термостатов (при необходимости) и автоматов.

Второй шаг отличается – поэтому рассмотрим его детальнее. Предстоит поместить подготовленный кабель внутрь трубы, используя комплект для ввода.

А вот шаг №4 желательно выполнить до того, как проводник будет помещен на свое постоянное место расположения. Для чего предстоит осуществить соединение питающего провода с греющим.

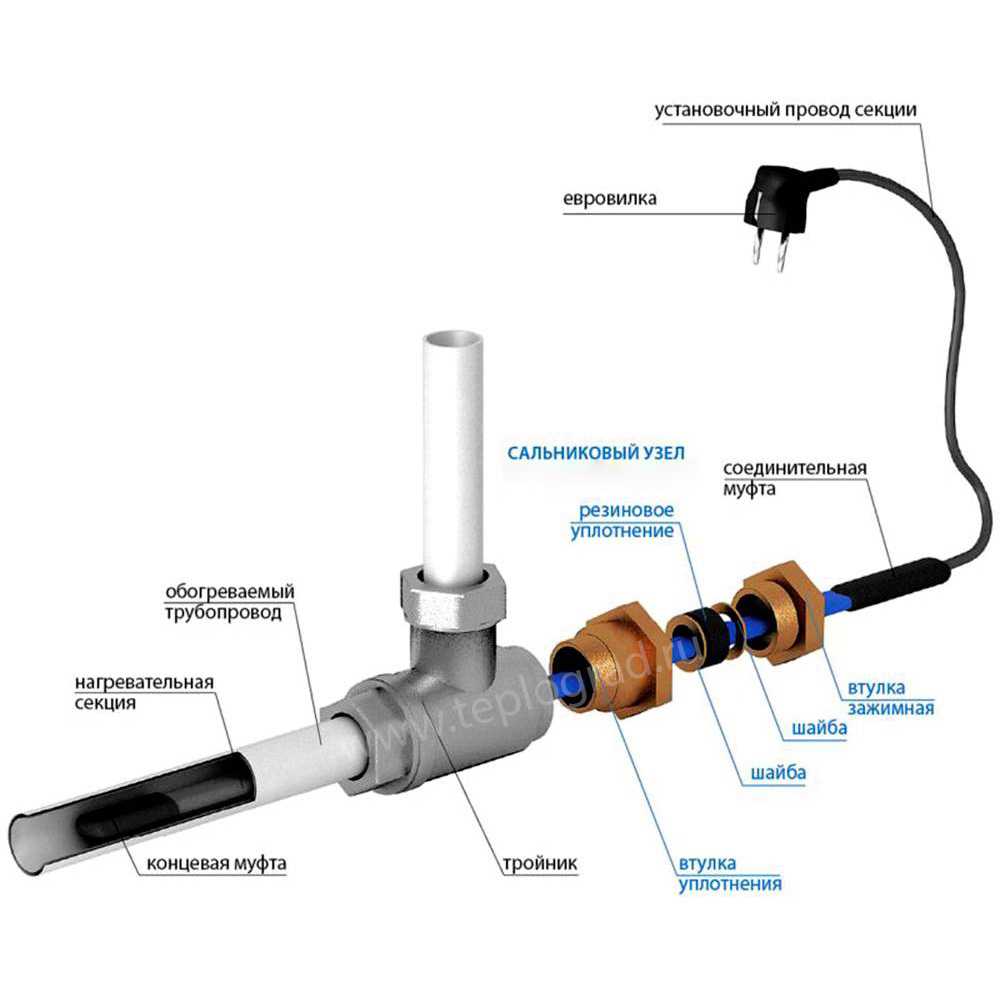

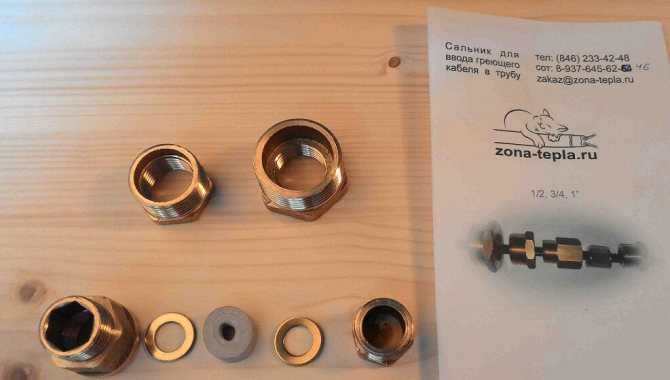

Для ввода кабеля потребуется проходной комплект, с которым идет подробная инструкция по его использованию. Надевать сальник несложно, главное это сделать перед концевой заделкой и прочно затянуть крепление, чтобы обеспечить герметичность

С правилами и особенностями прокладки греющего кабеля внутри трубы ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Саморегулирующийся кабель обогрева трубопровода

Принцип его работы отражен в названии. Главное преимущественное отличие – неоднородное нагревание по длине трубопровода. Это актуально в том случае, когда температура среды отличается на протяжении всего участка и на них требуется разная температура обогрева. Саморегулирующийся проводник в данном случае отличное решение.

Кабель оснащен двумя токонесущими проводами, находящимися в полимерном покрытии. Это покрытие и является регулятором, так как обладает свойством изменять сопротивление в зависимости от температурного воздействия. При повышении внешней температуры сопротивление полимера усиливается, и выделяемое количество тепла сокращается.

Примечание
Перегрев саморегулирующего проводника исключен, потому как он не перегревается.

Виды греющего кабеля

Картинка 5. Пример монтажа

Всего выделяется две основных разновидности этих изделий:

Резистивный обогревочный.

Функция элементов нагрева выполняется проводниками тока, когда речь об этих изделиях. Для труб подобные виды нагревателей применяют всё реже.

Саморегулирующиеся нагревательные кабели.

Наиболее удобен в использовании.

Саморегулирующий греющий кабель

Состоят из одной или нескольких жил, которые изолируются друг от друга с помощью специальных оболочек. Сферы применения изделий различны.

Необходимая рабочая мощность поддерживается самостоятельно изделием. То же самое касается количества выделяемого тепла. Чаще всего параметры определяются тем, какие погодные условия складываются там, где используют систему.

От сопротивления зависит сама работа кабеля. Подача тока снижается, если сопротивление больше. Благодаря чему мощность тоже уменьшается. Участки, где необходимо поднимать или опускать градус, определяются нагревательным кабелем автоматически.

Резистивный греющий кабель

Состоит из одной, либо двух токопроводящих жил. Они не подлежат самостоятельной обрезке, отличаются от существующих аналогов фиксированной длиной.

Без использования терморегуляторов в данном случае менять мощность становится невозможным. Такие греющие кабели часто встречаются внутри канализационных труб.

Если изделие включает две параллельные жилы, через которые проходит ток, то это зональный подвид. Проволока, прикреплённая к жилам на фиксированном расстоянии, выполняет функцию элемента нагревания. Такие разновидности снабжаются специальными отметками, по которым легко выполнить отрезание при монтаже греющего кабеля.

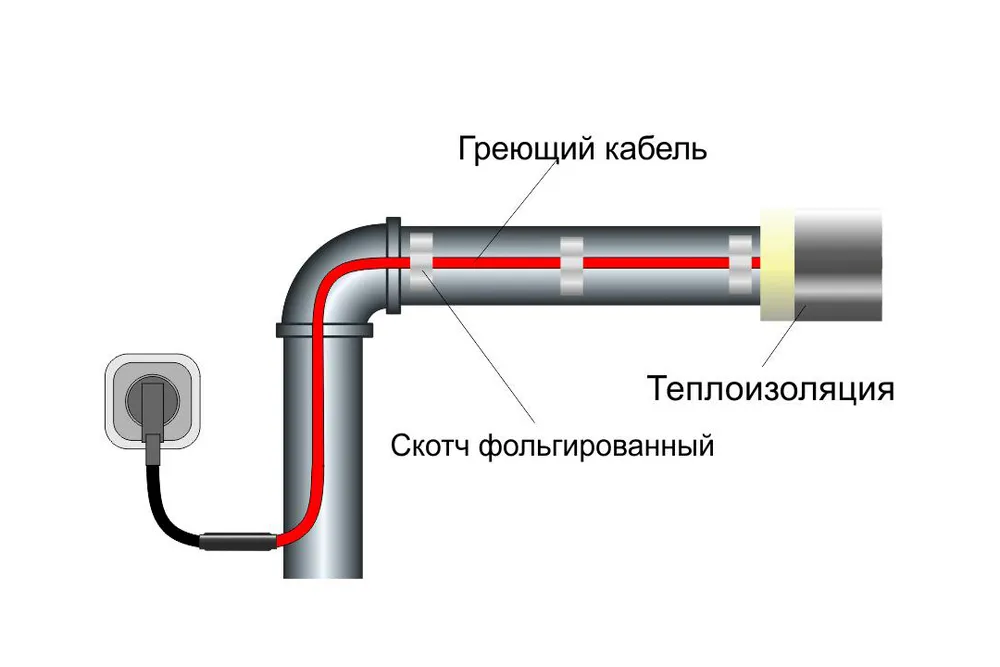

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Виды греющего кабеля для водопровода

По типу действия греющий кабель для водопровода может быть резистивного или саморегулирующегося типа. Любой из них годится как для монтажа на новый трубопровод, так и для тепловой модернизации старого.

Резистивный кабель

Резистивные нагревающие кабели продаются в виде готовых изделий различной длины. Некоторые модели уже укомплектованы или предусматривают подключение дополнительной автоматики, регулирующей силу нагрева. Для обогрева длинных труб потребуется несколько таких обогревателей, соединенных между собой специальными контактными клеммами.

Одножильный и двужильный резистивный греющий кабель

Главное достоинство резистивного кабеля — низкая цена и простота конструкции. Ограничения по длине и одинаковый нагрев по всей протяженности является главными недостатками резистивного греющего кабеля, так как чем большее расстояние от жилого дома, тем ниже температура грунта.

Саморегулирующий кабель

Всех этих неудобств и проблем можно избежать, воспользовавшись саморегулирующимся кабелем. В качестве нагревателя в нем используется не металлический провод, а полупроводниковая перемычка между двумя параллельными проводниками.

Сопротивление, а следовательно и количество выделяемого тепла такого полупроводника, зависит от его температуры окружающей среды. Происходит температурная саморегуляция: чем больше нагревается полупроводник, тем больше становится его сопротивление и тем меньше он начинает выделять тепла. Этот процесс саморегулирующегося нагрева происходит независимо на каждом участке кабеля. Благодаря этому трубы прогреваются именно там, где их температура ниже заданной.

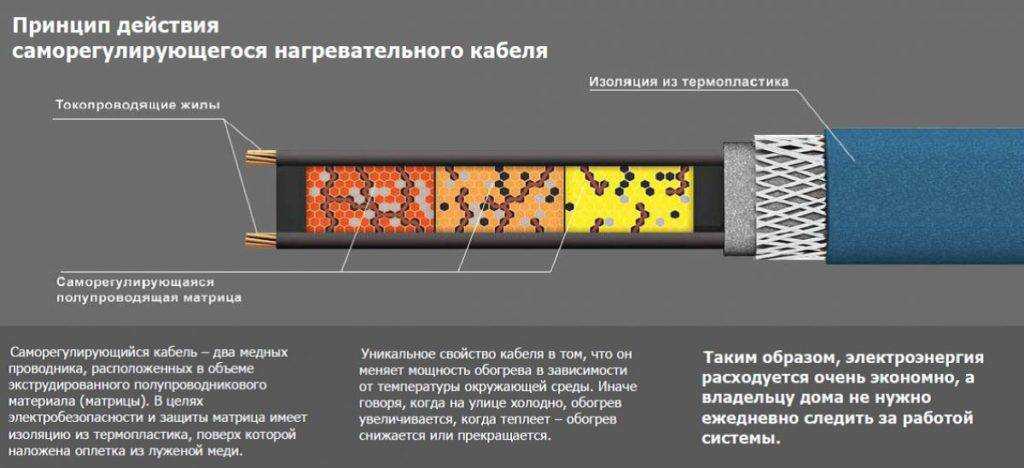

Принцип действия саморегулирующегося кабеля

Длина такого греющего кабеля ограничивается максимальным током, который способны выдержать медные проводники этого изделия.

Саморегулирующий греющий кабель обладает сразу несколькими достоинствами:

его можно резать на куски нужной величины;
сила нагрева каждого участка кабеля, независимо от других, автоматически устанавливается на нужном уровне без какого-либо участия человека;
максимальная длина саморегулирующегося кабеля значительно больше резистивного аналога.

Главный и, пожалуй, единственный недостаток — высокая цена.

Устройство греющего кабеля

Греющие кабели для водопровода далеко не новинка. Раньше их активно использовали для обогрева коммуникаций промышленного производства. В настоящее время использование таких систем распространено в частном и коммунальном домовладении, так как проложить водяные трубы ниже уровня промерзания почвы не всегда возможно.

Устройство греющего кабеля для водопровода

Саморегулирующийся кабель для обогрева труб коммуникаций многослойный, состоит из:

двух проводников тока – медных жил;
полимерной матрицы, соединяющей жилы;
двух слоев бесшовной изоляции;
медного экрана – теплоотражателя;
внешнего изолирующего покрытия.

В комплект саморегулирующейся системы обогрева водопровода также входит ремкомплект с деталями для герметизации кабеля при подключении.

Особенности обогрева разных объектов

Греющий саморегулируемый или резистивный кабель подходит для обогрева различных поверхностей. Оборудование устанавливают в жилых домах, обеспечивая комфортную температуру пола в коридоре или ванной комнате. Возможно использование электрического обогрева в парниках либо водосточных трубах, которые покрываются слоем льда от тающего на крыше льда или инея.

Теплица

Для укладки контура обогрева грунта внутри теплицы необходимо:

Срезать слой плодородной почвы на глубину около 350 мм и разровнять поверхность.
Засыпать основание мелким речным песком и утрамбовать вручную или вибрационной плитой (толщина подушки – около 50 мм).
Выложить панели из плотного полистирола и усилить конструкцию армирующей сеткой из синтетического материала.
Раскатать греющий контур змейкой, выдерживая зазор между витками в пределах 150–200 мм. Провод не укладывают в проходах или в зонах, где не предполагается высадка растений.
Подключить систему обогрева к сети и проверить ее работоспособность.
Засыпать провод слоем песка толщиной около 50 мм и уложить металлическую сетку для защиты кабеля от повреждения лопатой.
Восстановить плодородный слой.

Труба

Для монтажа в водосточных трубах или желобах на кромках скатов используют кабель с оболочкой, стойкой к перепадам температуры и воздействию ультрафиолетового излучения. В конструкции провода должна присутствовать защитная оплетка, предотвращающая механические повреждения. Для крепления в водостоках используют перфорированную стальную ленту, винты, специальные зажимы либо трос. Наличие датчиков температуры и терморегуляторов позволяет автоматизировать работу системы (например, при прогреве воздуха выше +5°С контур отключается).

В таблице приведены значения мощности кабеля в зависимости от материала и диаметра труб. Указанные значения принимаются для средней полосы. В южных регионах России допускается снижение мощности до 24 Вт/м. Но в случае аномальных похолоданий система не справится с удалением наледи.

Материал	Удельная мощность, Вт/м	Примечание
Металл	40	При монтаже линии в 2 нитки диаметр трубы составляет 100–150 мм. Для рукавов с увеличенным сечением требуется установка дополнительной нитки обогрева.
Пластик	30

Пол в доме или квартире

Для систем обогрева выпускаются специальные комплекты, включающие в себя резистивный кабель и блок управления. Магистраль укладывают на бетонное перекрытие со слоем теплоизоляции и монтажной сеткой змейкой. Затем концы греющего контура выводят в распределительную коробку, проверяют систему на отсутствие замыканий и заливают пол бетонным раствором. Эксплуатация возможна только после окончательного затвердевания цементной смеси, которое происходит через 28 суток после нанесения.

Укладка греющего кабеля своими руками

В зависимости от условий и требований, кабель может монтироваться поверх трубы или укладываться внутрь. Поверхностный монтаж более легкий и более дешевый. Внутренний монтаж — единственно доступный вариант для подземных, закрытых или недоступных трубопроводов.

Внутренний монтаж

Для нагрева изнутри используется только специальный греющий кабель для труб. Его изоляция рассчитана на долговременное пребывание в воде или в другой жидкости (подходит для применения в канализационных трубах), которая перекачивается по трубам.

Саморегулирующийся внутренний нагревательный кабель

Жесткость и гибкость кабеля подобраны таким образом, чтобы он мог пройти все изгибы уже смонтированного и действующего трубопровода по всей своей длине. Учитывая сложность контроля процесса работы, для внутреннего нагрева обычно используется саморегулирующийся кабель.

Комплект подключения внутреннего греющего кабеля

Греющий кабель внутри трубы подключается через специальный комплект втулок и сальников, обеспечивающих герметичность в месте ввода. Удобство внутреннего монтажа в том, что его можно выполнить даже поздней осенью или ранней весной, так как нет необходимости раскапывать мерзлую землю

Но важно сделать это до того как вода начнет застывать в трубах

Наружный монтаж

Этот вид монтажа доступен только в сухую и теплую погоду, так как подразумевает земляные работы. Его редко используют для готового водопровода — только в случае, когда резко меняются климатические условия или жилье из временного становится постоянным, и используется в зимнее время. Поэтому необходимо продумать возможность замерзания труб заранее и выполнить укладку греющего кабеля в момент укладки водопровода.

При наружном монтаже кабель равномерно наматывается на трубу, а в случае необходимости — и на запорные элементы. Для упрощения процесса намотки очень длинного кабеля обмотку трубы делают по отдельным участкам. Метод такой намотки понятен из рисунка ниже.

Схема наружного монтажа греющего кабеля

Если температурные условия не очень жесткие — греющий кабель для трубы можно уложить линейно вдоль трубопровода. Для фиксации нагревателя используют прочный металлический скотч, играющий роль теплового экрана, который отражает тепло внутрь трубы.

Укладку кабеля по массивным элементам запорной арматуры лучше всего выполнять змейкой. Если в конструкции нагревателя предусмотрен датчик температуры — его следует закреплять в самом холодном месте трубопровода. Поверх кабеля и датчика одевается термоизоляция.

Монтируем наружный греющий кабель своими руками

Важно!

Чтобы не повредить кабель — рекомендуется использовать короткие куски термоизоляции и одевать их по мере закрепления кабеля.

После окончания всех работ производится пробное включение и регулировка нагревающей системы. Для нормальной работы водяных труб их температура не должна опускаться ниже 3-4 градусов.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.
