Установка теплого пола

Рассмотрев принципы работы видов теплых полов и их «мозговой центр», следует разобраться, как подключать теплый пол к терморегулятору, и как монтировать устройства обогрева. Есть требования, которые нужно выполнять при монтаже всех разновидностей теплого пола:

термоизоляция поверхности укладки теплого пола;
выравнивание поверхности;
термодатчик должен располагаться так, чтобы нагреваемый элемент его не касался;
соединительные муфты (стыкуют нагревательный элемент и силовой кабель) должны находиться и подключаться под напольным покрытием.

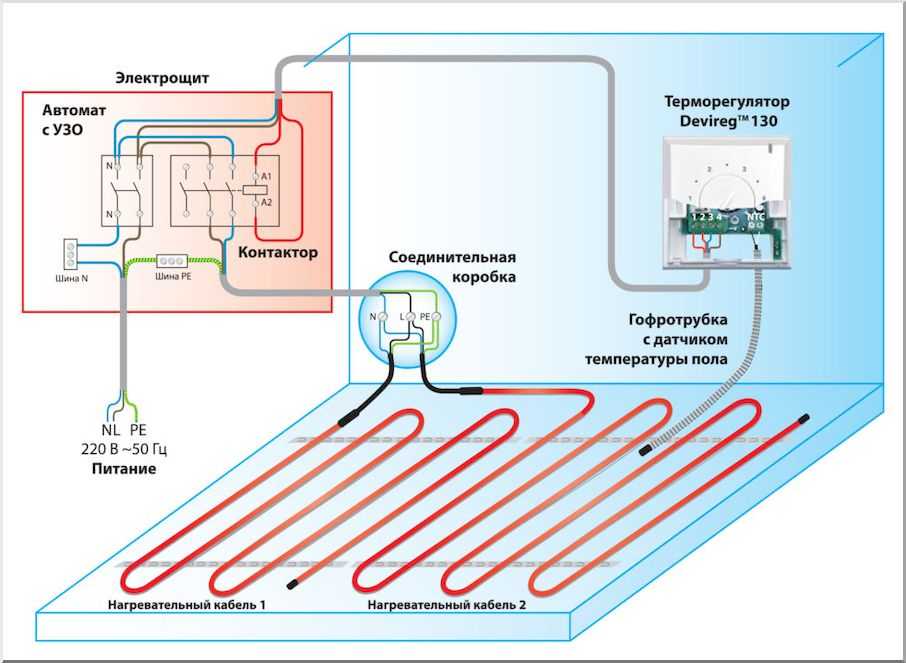

Остальные особенности схемы подключения теплого пола к терморегулятору инфракрасного пола и видов электропола стоит рассмотреть по отдельности.

Установка кабельного электрического теплого пола

Монтаж и подключение теплого пола кабельного типа происходит после выравнивания и изолирования поверхности. Укладывается монтажная лента, на которой располагаются крепления для кабеля с разным интервалом. Учитывая все особенности схемы подключения, нагревательный элемент – кабель укладывается змейкой и фиксируется на ленте креплениями (кабель не должен пересекаться и находится под постоянно стоящими предметами, чтобы теплый пол не вышел из строя). О том, как установить теплый кабельный пол под плитку смотрите в этом видео:

После монтажа нагревательного элемента необходимо произвести проверку тестером сопротивления кабеля. Если показатели будут в норме, можно производить заливку стяжки или укладку плитки.

Установка теплого пола в виде матов

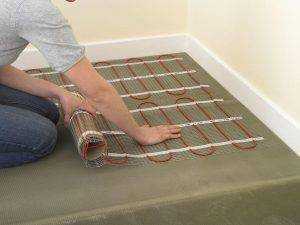

В термоматах кабели уже уложены и закреплены, нужно просто раскрутить рулон

Установка теплого пола в виде электрических матов происходит проще, чем кабельного аналога. Электрический мат представляет собой тот же кабель, установленный с определенным шагом на термопленке. Нагреваемый мат имеют разную длину и мощность. Электроэнергия от распределительного щита непосредственно подводится в терморегулятор теплого пола.

Электрические маты удобно монтировать в помещениях с ограничением высоты пола, они имеют относительно малую стоимость и для монтажа не нужен электрик (можно справиться самостоятельно). Также для матов существует соединяющий элемент, который позволяет теплый пол, как соединить с дополнительным матом, так и уменьшить.

Монтаж инфракрасного теплого пола

Под ик-панели обязательно подкладывается утеплитель

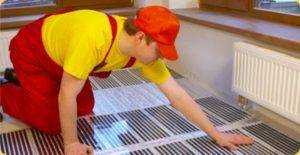

Инфракрасная пленка также укладывается на ровную поверхность, но под нее подкладывается подложка-утеплитель с отражающей плоскостью для отражения излучения. Проводники, которые соединяют нагревательные элементы пленки, имеют контактные клеммы для присоединения силовых цепей.

Схема подключения инфракрасного теплого пола (входит в комплект поставки) показывает, что контур проводников составляет 3-5 секций пластин, это 20-30см в зависимости от фирмы-производителя. Это дает возможность разрезать пленку на куски по маркированным линиям, что позволяет удобно располагать подключаемый нагревательный элемент. Тонкости монтажа теплого ИК-пола смотрите в этом видео:

Подключение инфракрасного теплого пола к терморегулятору осуществляется, таким же образом, как и у других моделей нового вида обогрева только без муфт, все проводники присоединятся к термостату отдельно или через общий клемник.

Схема подключения инфракрасного теплого пола

При изменении размеров сегментов теплых полов (наращивания матов, добавления пленки) необходимо учитывать регулятор теплого пола (термостат), а точнее его параметры, и при необходимости (не совмещение устройств по значениям тока и мощности) произвести замену.

Каждый вид теплого пола имеет свои особенности. Подключение теплого пола к терморегулятору и выбор самого термостата не представляет ничего сложного. Главное проанализировать ситуацию, сделать свой выбор в пользу определенного вида нагревательного элемента, выбрать терморегулятор теплого пола и приступать к установке.

При этом можно опереться на приведенные моменты и на инструкцию от завода-производителя теплого пола, где многие фирмы указывают порядок монтажа и особенности. В случае возникновения сложностей, если непонятна схема подключения терморегулятора, чтобы выйти из ситуации, стоит воспользоваться услугами электрика.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

контроля температуры теплого пола;
контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

рядом не должно быть источников тепла или холода;
на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

укладывать пленку внахлест;
устанавливать один терморегулятор на два отдельных контура;
крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
устанавливать оборудование вблизи других отопительных приборов;
производить подключение устройства без изолирования контактов к электрической сети;
использовать в качестве подложки материал вмещающий фольгу;
покрывать систему цементным раствором;
устанавливать в местах прохождения пленки габаритные предметы мебели;
перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

Виды систем обогрева полов

Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.

Таблица. Виды систем теплого пола

Вид системы подогрева	Описание технических и эксплуатационных особенностей
Пленочный инфракрасный	Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой.
Термоматы	Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам.
Кабельный	Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению.
Водяной	Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем.

Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.

Подбор мощности теплого пола

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
Контрольная проверка системы.
Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Особенности подключения нагревательного мата

В устройстве нагревательных матов может использоваться два типа кабеля: одножильный и двужильный. Как следствие это отображается на процессе подключения:

Одножильный кабель. В его конструкции имеется один токоведущий провод с изоляцией белого цвета и другой – заземление. Токоведущий провод необходимо подсоединить к гнездам 3 и 4, заземление к гнезду 2.
Двужильный кабель. В данном случае, конструкция кабеля включает в себя несколько жил: ноль (синего цвета), фаза (коричневый или белый цвет), земля (желто-зеленый цвет). Подключение двужильного кабеля осуществляется по основной схеме. Единственное отличие заключается в том, что земля подсоединяется к гнезду 2. К нему обычно подключается ноль из питающей сети.

Установка саморегулирующегося кабеля снаружи трубы

Чтобы избежать новых обрывов нагревательного кабеля, нужно произвести зачистку труб от ржавчины и других загрязнений.

Закрепите кабель на нижней части трубы. Холодный конец провода обязательно должен находиться снаружи изоляционного материала

Очень осторожно работайте с местом обрыва. Если у вас пластиковые трубы, используйте фольгу, чтобы обернуть их

Это даст равномерный нагрев трубы и позволит избежать новых обрывов.

Подключение самонагревающегося кабеля к электрической сети после обрыва

Вам понадобятся следующие материалы:

соединительный провод и термоусаживаемые трубки
штепсель для подключения к сети

После подготовки материалов снимите острым предметом собственную изоляцию кабеля не более чем на восемь сантиметров. Разъедините оплетку

Осторожно удалите ее изоляцию, чтобы оголить полимерную матрицу. Очистите провода, оголив проводники на 10-20 мм

Очистите концы провода. Используйте трехпроводной многопроволочный кабель. Использование такого кабеля упрощает определение заземления (обычно этот провод имеет два цвета). Термоусаживаемые трубки «одеваются» на питающий кабель, чтобы изолировать место соединения. На соответствующие выводы соединительной гильзы насаживается термотрубка. Скрутите и обожмите провода. Проведите все манипуляции с каждым выводом.

https://youtube.com/watch?v=f6_7pNcCM0A

Монтаж электрического теплого пола

Рассмотрим основные этапы монтажа теплого пола.

Подготовка основания

До укладки электрических полов должны быть оштукатурены стены и выровнено основание пола, то есть, сделана черновая стяжка. С пола убирают возможные куски раствора, подметают его и очищают мокрой щеткой.

Укладка теплоизоляции

Теплоизоляция нужна для экранирования потоков тепла, которое идет во внутрь пола, ведь устройство системы такое, что тепло распространяется одинаково во все стороны от нагревательного кабеля.

Тип теплоизоляции выбирают в зависимости от того в каком помещении планируется установка теплого пола.

Если внизу располагаются отапливаемые помещения, то для теплоизоляции достаточно фольгированного рулонного вспененного полиэтилена толщиной около 3-4 мм.

Полосы теплоизоляции фиксируются степлером к основанию, стыки проклеиваются монтажным скотчем.

Если под комнатой неотапливаемое помещение или это пол частного дома, то сначала укладывается слой пенопласта или пенополистирола толщиной 50-100 мм, а уже поверх его укладывают материал с теплоотражающим слоем.

В качестве нижнего слоя утеплителя могут использоваться и другие материалы, например, минеральная или каменная вата.

Установка терморегулятора и датчика температуры

Прежде всего, устанавливается в намеченном месте терморегулятор. Терморегулятор устанавливают на высоте более 30 см от пола в удобном месте.

Температурный датчик располагают на расстоянии около полуметра от стены в глубине теплого пола. Чтобы избежать повреждения раствором стяжки, датчик помещают в пластиковую капсулу.

На коробочке терморегулятора производители обычно дают схему его подключения. К терморегулятору подводят кабель от датчика, заключенный в гофрированную трубку, а также электропровода.

На терморегуляторе загорается индикатор, как только теплый пол включается в сеть.

Монтаж кабеля

Перед укладкой необходимо проверить какое сопротивление имеет кабель. Разрешается 10% отклонение от паспортных данных. Во влажных помещениях кабель теплого пола обязательно заземляется.

Кабель укладывается с заранее рассчитанным шагом и закрепляется крепежными лентами. Выбирается один из вариантов укладки. От стены отступают не менее 5 см, а от возможных других нагревательных приборов 10 см. Конец и начало кабеля должны быть в одной точке.

После окончания монтажа, повторно проверяется сопротивление кабеля.

Если сопротивление в пределах нормы, то приступают к подключению системы и ее тестированию.

Только после проверки и полной отладки можно приступать к заливке финишной стяжки.

Для удобства можно воспользоваться готовой самовыравнивающейся смесью, которая не только легка в приготовлении, но и быстро отвердевает.

Перед укладкой финишного покрытия кабельный пол обязательно покрывают слоем стяжки около 5 см

Мы показали, что установка теплого электрического пола может быть выполнена любым домашним мастером.

Разновидности нагревательных матов

Существует два типа нагревательных матов, помогающих создать атмосферу тепла и уюта в помещениях, где необходимо поддерживать повышенный уровень комфорта.

Кабельные маты – это рулонный материал, предназначенный для обогрева пола. Их основу составляет одножильный или двужильный резистивный кабель, закрепленный змейкой на полимерной сетке. Некоторые производители для удобства снабжают сетку самоклеющимся нижним слоем. Нагрев поверхности пола осуществляется теплом, выделяемым проводником при прохождении тока. Воздух, нагретый у поверхности пола, поднимается вверх. В результате в помещении происходит воздухообмен, за счет чего и достигается комфортная температура.
Кабельные маты
Инфракрасные маты – это такой же рулонный материал. Однако состоит он не из кабеля, а из карбоновых стержней, прикрепленных к токоведущим проводам. Несмотря на отсутствие подложки, провода, расположенные по обеим сторонам стержней, придают материалу необходимую жесткость, облегчающую их укладку. Карбоновые стержни излучают инфракрасные волны, нагревающие не только поверхность пола, но и окружающие предметы, которые передают тепло воздуху.
Инфракрасный мат

Укладка и тех, и других матов производится одинаково. Греющие элементы помещаются либо в бетонную стяжку, либо под плитку, где цементно-песчаную смесь заменяет плиточный клей.

Некоторые марки силовых кабелей

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

Марка	Число жил	Сечение, мм2

АВВГ	1…4 (круглые)	1,5… 240
АВВГ	3-4 (секторные)	70… 240

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.

Основные параметры СИП-4:

Число и сечение жил, мм2	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
В – виниловая изоляция проводов;
ББ – бронированные стальные ленты;
Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

Технические характеристики:

Число жил, мм2	Наружный диаметр кабеля, мм	Масса 1 км кабеля, кг
АВБбШв	АВБбШв нг
~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V


3х4	15.5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
